Presentation Caars by Sofie Havegeer and Stephanie Van Haecke

1. The guide to the bright side of the night.
Sofie Havegeer & Stephanie Van Haecke

2. INHOUD
1) Wat u al weet...
2) Concept finalisatie
3) Concurrentie & onze sterkte
4) Technische benadering
5) Resultaat
2

3. WAT U AL WEET...
3

4. CONCEPT FINALISATIE
Doelstellingen
1) Hand naderen = oplichten bal
2) Faden lichtbal
3) Communicatie tussen 2 elementen
4) 2e bal moet oplichten als de 1e naderbij komt
(en reeds actief is)
5) Wit licht
6) Bij voorkeur identieke lichtballen
7) Extra functies = leeslampje
4

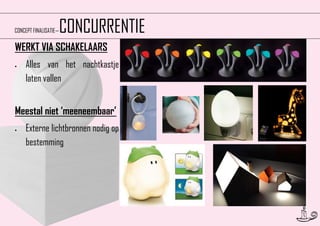

5. CONCURRENTIE
CONCEPT FINALISATIE—
WERKT VIA SCHAKELAARS

Alles van het nachtkastje
laten vallen
Meestal niet ‘meeneembaar’

Externe lichtbronnen nodig op
bestemming
5

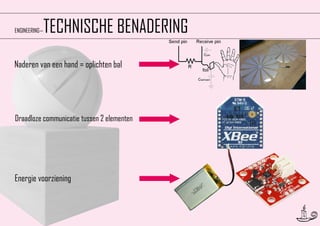

6. TECHNISCHE BENADERING
ENGINEERING—
Naderen van een hand = oplichten bal
Draadloze communicatie tussen 2 elementen
Energie voorziening
6

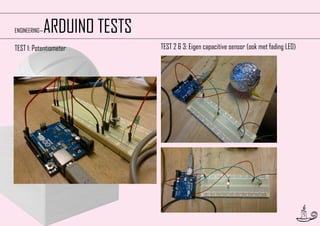

7. ARDUINO TESTS
ENGINEERING—
TEST 1: Potentiometer
TEST 2 & 3: Eigen capacitive sensor (ook met fading LED)
7

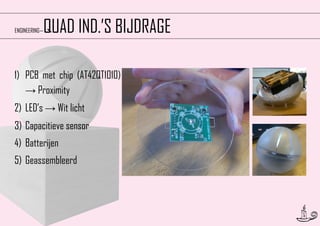

8. QUAD IND.’S BIJDRAGE
ENGINEERING—
1) PCB met chip (AT42QT1010)
→ Proximity
2) LED’s → Wit licht
3) Capacitieve sensor
4) Batterijen
5) Geassembleerd
8

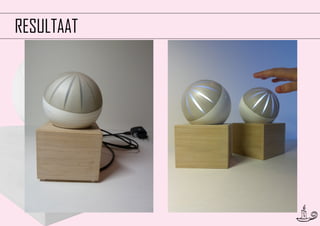

9. RESULTAAT
9

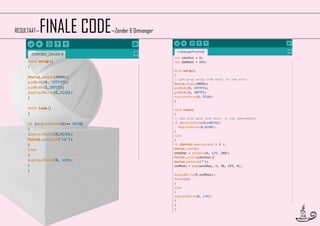

10. FINALE CODE
RESULTAAT—
—Zender & Ontvanger
10

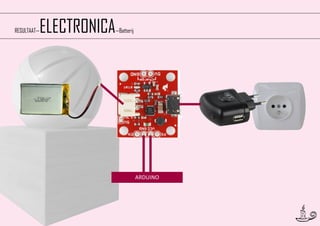

11. ELECTRONICA
RESULTAAT—
—Batterij
ARDUINO
11

12. ELECTRONICA
RESULTAAT—
—Zender
CLICK
PROXIMITY
12

13. ELECTRONICA
RESULTAAT—
—Ontvanger
CLICK
PROXIMITY
13

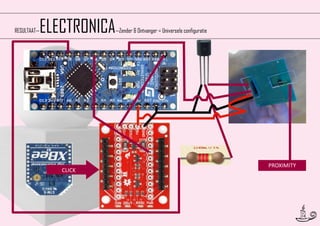

14. ELECTRONICA
RESULTAAT—
—Zender & Ontvanger = Universele configuratie
CLICK
PROXIMITY
14

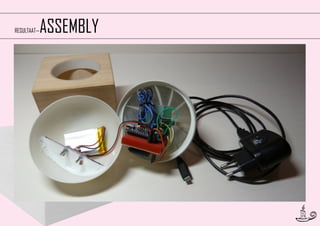

15. ASSEMBLY
RESULTAAT—
15

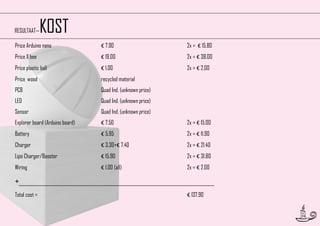

16. KOST
RESULTAAT—
Price Arduino nano
€ 7.90
2x = € 15.80
Price X bee
€ 19.00
2x = € 38.00
Price plastic ball
€ 1.00
2x = € 2.00
Price wood
recycled material
PCB
Quad Ind. (unknown price)
LED
Quad Ind. (unknown price)
Sensor
Quad Ind. (unknown price)
Explorer board (Arduino board)
€ 7.50
2x = € 15.00
Battery
€ 5.95
2x = € 11.90
Charger
€ 3.30+€ 7.40
2x = € 21.40
Lipo Charger/Booster
€ 15.90
2x = € 31.80
Wiring
€ 1.00 (all)
2x = € 2.00
+_________________________________________________________________________________________
Total cost =
€ 137.90
16

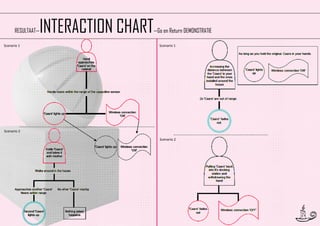

17. INTERACTION CHART
RESULTAAT—
Scenario 1
—Go en Return DEMONSTRATIE
Scenario 1
Scenario 2
Scenario 2
17

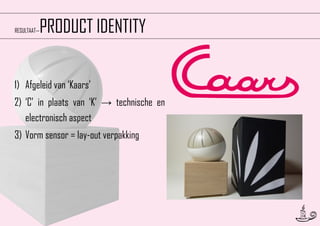

18. PRODUCT IDENTITY
RESULTAAT—
1) Afgeleid van ‘Kaars’
2) ‘C’ in plaats van ‘K’ → technische en
electronisch aspect
3) Vorm sensor = lay-out verpakking
18

19. Sofie Havegeer & Stephanie Van Haecke
The guide to the bright side of the night.
19
