Dutch explanation of the Danish 7 levels of information for BIM models.

1. Deense Information Levels
In het kader van NLOD TechnologieCluster
Léon van Berlo

2. Léon van Berlo
Deense Information Levels
3D CAD guidelines (bips 2006 !!)

3. Léon van Berlo
Deense Information Levels

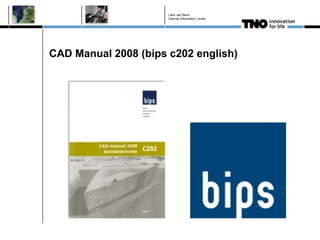

CAD Manual 2008 (bips c202 english)

4. Léon van Berlo
Deense Information Levels

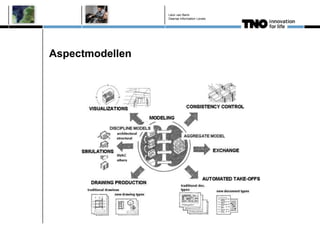

Aspectmodellen

5. Léon van Berlo
Deense Information Levels

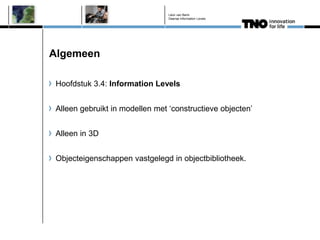

Algemeen
Hoofdstuk 3.4: Information Levels
Alleen gebruikt in modellen met ‘constructieve objecten’
Alleen in 3D
Objecteigenschappen vastgelegd in objectbibliotheek.

6. Léon van Berlo
Deense Information Levels

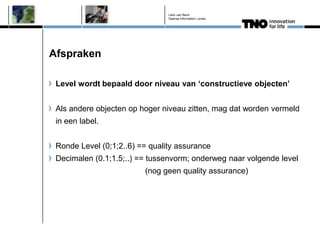

Afspraken
Level wordt bepaald door niveau van „constructieve objecten‟
Als andere objecten op hoger niveau zitten, mag dat worden vermeld
in een label.
Ronde Level (0;1;2..6) == quality assurance
Decimalen (0.1;1.5;..) == tussenvorm; onderweg naar volgende level
(nog geen quality assurance)

7. Léon van Berlo
Deense Information Levels

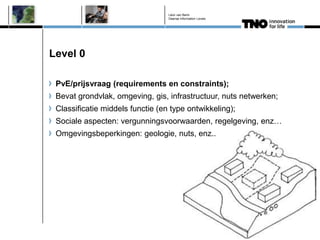

Level 0
PvE/prijsvraag (requirements en constraints);
Bevat grondvlak, omgeving, gis, infrastructuur, nuts netwerken;
Classificatie middels functie (en type ontwikkeling);
Sociale aspecten: vergunningsvoorwaarden, regelgeving, enz…
Omgevingsbeperkingen: geologie, nuts, enz..

8. Léon van Berlo
Deense Information Levels

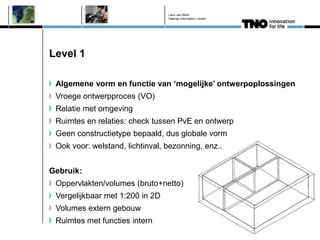

Level 1
Algemene vorm en functie van „mogelijke‟ ontwerpoplossingen
Vroege ontwerpproces (VO)
Relatie met omgeving
Ruimtes en relaties: check tussen PvE en ontwerp
Geen constructietype bepaald, dus globale vorm
Ook voor: welstand, lichtinval, bezonning, enz..
Gebruik:
Oppervlakten/volumes (bruto+netto)
Vergelijkbaar met 1:200 in 2D
Volumes extern gebouw
Ruimtes met functies intern

9. Léon van Berlo
Deense Information Levels

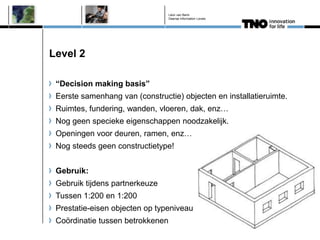

Level 2
“Decision making basis”
Eerste samenhang van (constructie) objecten en installatieruimte.
Ruimtes, fundering, wanden, vloeren, dak, enz…
Nog geen specieke eigenschappen noodzakelijk.
Openingen voor deuren, ramen, enz…
Nog steeds geen constructietype!
Gebruik:
Gebruik tijdens partnerkeuze
Tussen 1:200 en 1:200
Prestatie-eisen objecten op typeniveau
Coördinatie tussen betrokkenen

10. Léon van Berlo
Deense Information Levels
Level 3
Basis voor onderlinge samenwerking/afstemming
Conflict checking (> clashdetectie)
Meer detail (zowel geometrie als eigenschappen)
Constructietypes gekozen
Voorbeeld: spouwmuur
Gebruik:
Ontwerp/engineering
Vergelijkbaar met 1:100

11. Léon van Berlo
Deense Information Levels
Level 4
Aanbesteding
Aannemer gebruikt deze modellen voor planning / prijsvorming
Meer uitwerking waardoor gedetailleerdere geometrie
Alle eigenschappen van objecten (properties) nu bekend
Gebruik:
Aanbesteding, calculatie, tenders, planning
Quantity take off
Productietekeningen/planning genereren
Bestektekeningen (geen detailtek.)
1:100 – 1:50 – 1:20 – 1:10

12. Léon van Berlo
Deense Information Levels

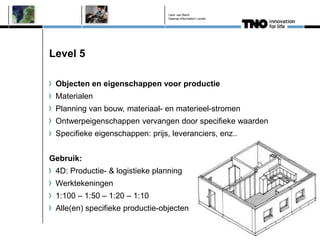

Level 5
Objecten en eigenschappen voor productie
Materialen
Planning van bouw, materiaal- en materieel-stromen
Ontwerpeigenschappen vervangen door specifieke waarden
Specifieke eigenschappen: prijs, leveranciers, enz..
Gebruik:
4D: Productie- & logistieke planning
Werktekeningen
1:100 – 1:50 – 1:20 – 1:10
Alle(en) specifieke productie-objecten

13. Léon van Berlo
Deense Information Levels

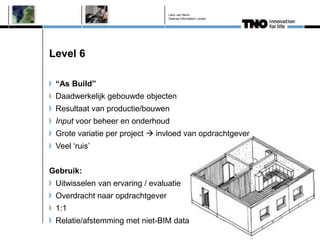

Level 6
“As Build”
Daadwerkelijk gebouwde objecten
Resultaat van productie/bouwen
Input voor beheer en onderhoud
Grote variatie per project  invloed van opdrachtgever
Veel ‘ruis’
Gebruik:
Uitwisselen van ervaring / evaluatie
Overdracht naar opdrachtgever
1:1
Relatie/afstemming met niet-BIM data

14. Léon van Berlo
Deense Information Levels

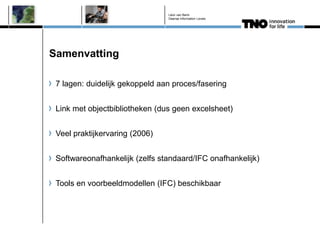

Samenvatting
7 lagen: duidelijk gekoppeld aan proces/fasering
Link met objectbibliotheken (dus geen excelsheet)
Veel praktijkervaring (2006)
Softwareonafhankelijk (zelfs standaard/IFC onafhankelijk)
Tools en voorbeeldmodellen (IFC) beschikbaar
