Документ описывает структуру заголовков и разделов файлов формата PE (Portable Executable) в операционной системе Windows, включая сигнатуры и различные поля заголовков. Обсуждаются адреса и размеры таблиц импорта, а также параметры, используемые для генерации случайных чисел в исполняемом коде. Представлены детали структуры цепочки импорта и используемые поля заголовков, а также их исключения и зависимости.

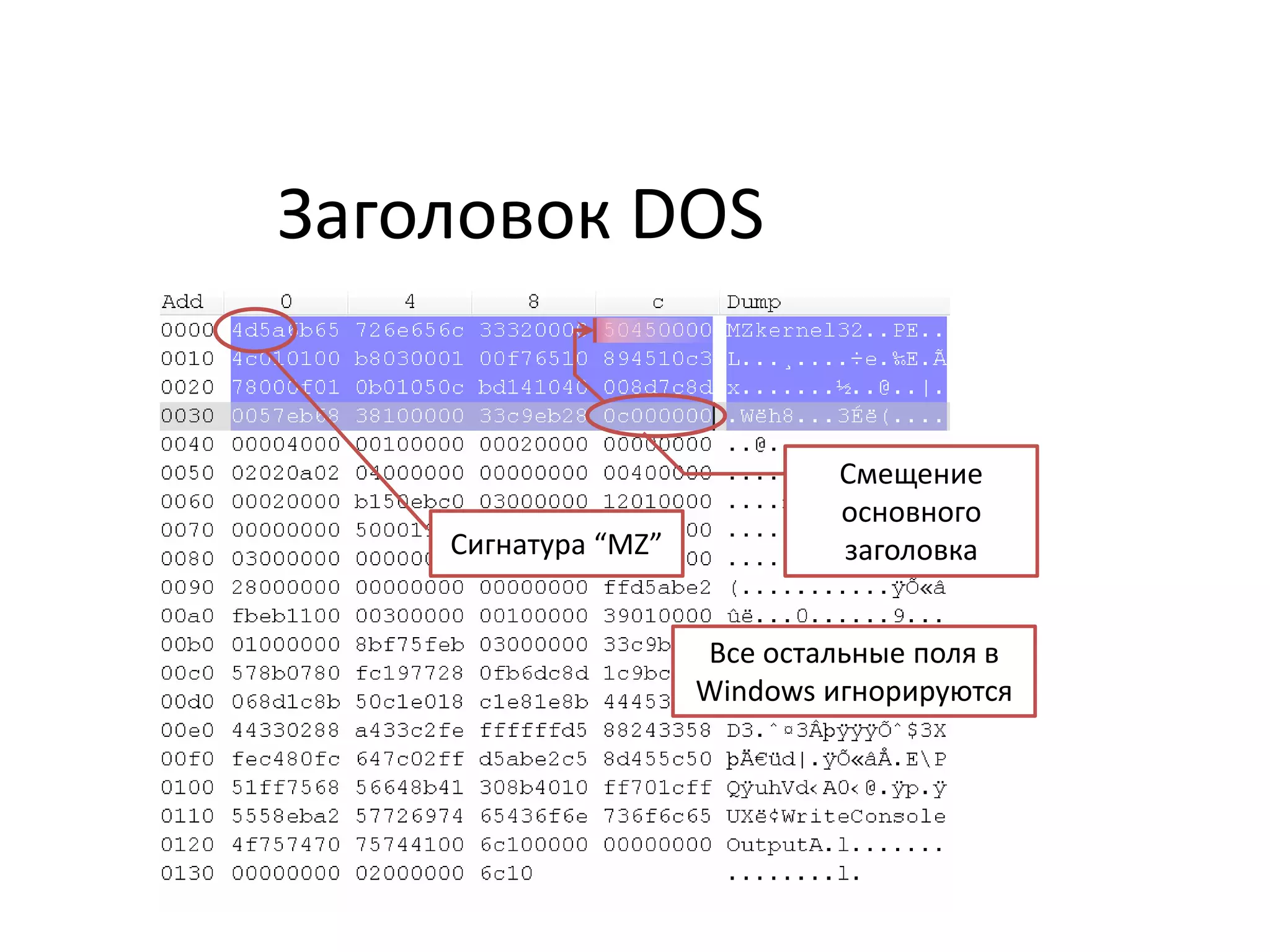

1. Заголовок DOS
Сигнатура “MZ”
Смещение
основного
заголовка
Все остальные поля в
Windows игнорируются

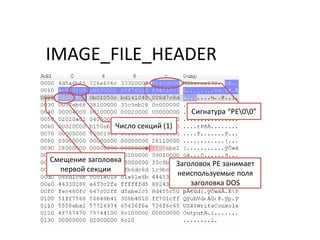

2. IMAGE_FILE_HEADER
Сигнатура “PE00”
Число секций (1)
Смещение заголовка
первой секции
Заголовок PE занимает
неиспользуемые поля
заголовка DOS

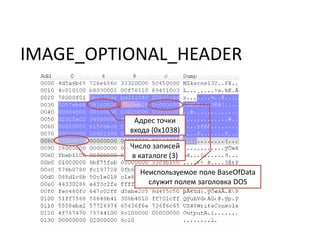

3. IMAGE_OPTIONAL_HEADER
Адрес точки
входа (0x1038)
Неиспользуемое поле BaseOfData
служит полем заголовка DOS
Число записей
в каталоге (3)

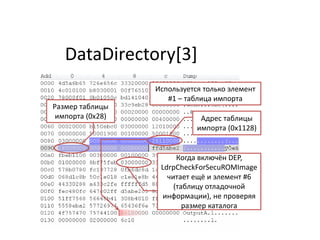

4. DataDirectory[3]
Адрес таблицы
импорта (0x1128)
Используется только элемент
#1 – таблица импорта
Размер таблицы
импорта (0x28)
Когда включён DEP,
LdrpCheckForSecuROMImage
читает ещё и элемент #6
(таблицу отладочной
информации), не проверяя
размер каталога

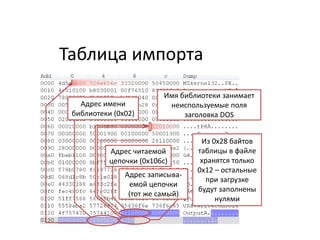

5. Таблица импорта
Адрес читаемой
цепочки (0x106c)
Из 0x28 байтов
таблицы в файле
хранятся только
0x12 – остальные
при загрузке
будут заполнены
нулями
Адрес имени
библиотеки (0x02)
Адрес записыва-
емой цепочки
(тот же самый)
Имя библиотеки занимает
неиспользуемые поля
заголовка DOS

6. Цепочка импорта
Цепочка занимает поля
SizeOfStackReserve и SizeOfStackCommit
заголовка PE; в ней всего один импорт
Адрес записи, состоящей из
двухбайтного hint-а, за которым
следует имя импортируемой функции
Нулевой
адрес
замыкает
цепочку

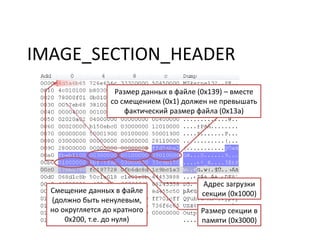

7. IMAGE_SECTION_HEADER
Размер данных в файле (0x139) – вместе
со смещением (0x1) должен не превышать
фактический размер файла (0x13a)
Смещение данных в файле
(должно быть ненулевым,
но округляется до кратного
0x200, т.е. до нуля)
Адрес загрузки
секции (0x1000)
Размер секции в
памяти (0x3000)

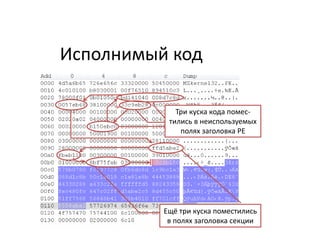

8. Исполнимый код
Три куска кода помес-
тились в неиспользуемых
полях заголовка PE
Ещё три куска поместились
в полях заголовка секции

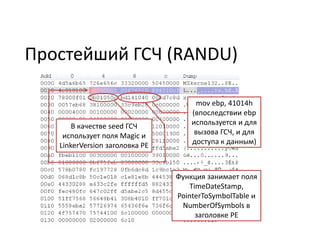

9. Простейший ГСЧ (RANDU)
mov ebp, 41014h
(впоследствии ebp
используется и для
вызова ГСЧ, и для
доступа к данным)
Функция занимает поля
TimeDateStamp,
PointerToSymbolTable и
NumberOfSymbols в
заголовке PE
В качестве seed ГСЧ
использует поля Magic и
LinkerVersion заголовка PE

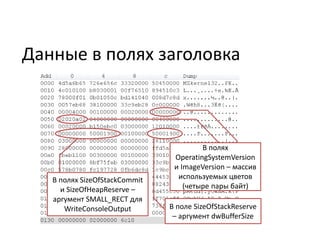

10. Данные в полях заголовка
В полях SizeOfStackCommit
и SizeOfHeapReserve –
аргумент SMALL_RECT для
WriteConsoleOutput
В полях
OperatingSystemVersion
и ImageVersion – массив
используемых цветов
(четыре пары байт)
В поле SizeOfStackReserve
– аргумент dwBufferSize
