DICOMizer NEO　はオリンパス社製内視鏡装置（EVIS LUCERA ELITE　CV-290 ）などのモダリティを院内PACS装置に完全に統合することが可能となります。

1. 商品ご紹介資料
内視鏡装置等をDICOM仕様で
病院システムへ完全に統合します
2016年11月6日

2. 運用性を考慮したシステム設計
内視鏡装置全てに患者情報を送信するので
再入力は不要です。
各装置メーカと通信仕様を検討し、本システ
ムと患者情報連携を実現
10インチタッチパネルの採用により患者選択
が容易です。
モニターアームオプションもあります。
操作性の向上を考慮した設計です。
タッチパネル
過去画像の閲覧・患者情報の編集・変更・画
像削除・PACSの再送信が可能です。
必要な画像のみPACSへ送信、患者基本情
報を間違った場合でもMWMから編集可能。
ユーザにとって優しい機能を充実しています。
画像ビューワ機能
システム状態を音声でお知らせ致します。
術者に解りやすくシステムの状況をお知らせ
します。そのため、ハードウエアには大きな
スピーカを搭載致しました
DICOM動画及び非DICOM動画をサポートし
ています。DICOM動画は60fps・120秒まで録
画可能です。
他社メーカには無い、60fps・120秒の動画録
画を実現致しました。
動画機能
複数台のMWMサーバ・PACSをサポートしま
す。院内と健診センタを併用したシステム運
用が可能です。
他システムとの親和性を実現し、システム導
入コスト低減。
健診センタ対応可能

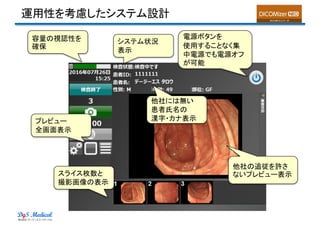

3. 運用性を考慮したシステム設計
スライス枚数と
撮影画像の表示
容量の視認性を
確保
システム状況
表示
プレビュー
全画面表示
電源ボタンを
使用することなく集
中電源でも電源オフ
が可能
他社には無い
患者氏名の
漢字・カナ表示
他社の追従を許さ
ないプレビュー表示

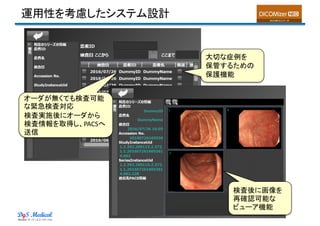

4. 運用性を考慮したシステム設計
大切な症例を
保管するための
保護機能
１ 2
3
検査後に画像を
再確認可能な
ビューア機能
オーダが無くても検査可能
な緊急検査対応
検査実施後にオーダから
検査情報を取得し、PACSへ
送信
１ 2

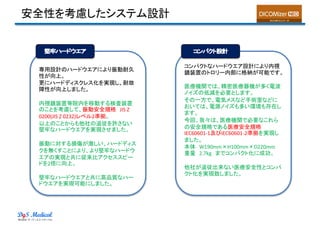

5. 安全性を考慮したシステム設計
専用設計のハードウエアにより振動耐久
性が向上。
更にハードディスクレス化を実現し、耐故
障性が向上しました。
内視鏡装置等院内を移動する検査装置
のことを考慮して、振動安全規格 JIS Z
0200(JIS Z 0232)レベル2準拠。
以上のことからも他社の追従を許さない
堅牢なハードウエアを実現させました。
振動に対する損傷が激しい、ハードディス
クを無くすことにより、より堅牢なハードウ
エアの実現と共に従来比アクセススピー
ドを2倍に向上。
堅牢なハードウエアと共に高品質なハー
ドウエアを実現可能にしました。
コンパクトなハードウエア設計により内視
鏡装置のトロリー内部に格納が可能です。
医療機関では、精密医療器機が多く電波
ノイズの低減を必要とします。
その一方で、電気メスなど手術室などに
おいては、電源ノイズも多い環境も存在し
ます。
今回、我々は、医療機関で必要なこれら
の安全規格である医療安全規格
IEC60601-1及びIEC60601-2準拠を実現し
ました。
本体 W190mm×H100mm×D220mm
重量 2.7kg までコンパクト化に成功。
他社が追従出来ない医療安全性とコンパ
クト化を実現致しました。

6. 拡張性を考慮したシステム設計
HD-SDI・HD-RGB・SD-RGB・SCの多様な信号に対応可能。
機器更新で信号形態が変更になった場合でも、引き続きお使い頂けます。
接続装置（映像ソース）が変更になった場合でもハードウエアを変更することなく、接続が可能です。
そのため、コンバータが末永く使用可能でコスト低減が図れます。
従来のオンサイト修理、預かり修理の他に、破損・盗難・水没・火災までカバーするフルサポートメンテナン
スプランをご用意しています。
堅牢なハードウエアを使用しているため、あらゆるメンテナンスプランを充実致しました。そのため、お薬に
よる水没などにも対応可能なメンテナンスプランをご用意しており、安全に使用する体制を整えました。
充実したサポートプラン
システムの思わぬトラブル発生時でも画像の消失を防ぐための並行でのバックアップシステムを
ご用意しています。フルサポートメンテナンスプランと合わせてご検討下さい。
内視鏡装置等は、ハードウエアのトラブルで画像消失が許されません。そのため、完全に画像消失がしな
いハードウエア構成とメンテナンスプランを用意しております。
バックアップシステム

7. 構成と製品仕様
本構成では、MWMサーバとPACSサーバが1台の構成ですが、健診センターなどの
他部門システムとも共存可能な様に複数台との同時接続が可能です。
また、院内PACSは画像圧縮なし、部門PACSサーバとの連携においては、
画像を圧縮し、送信も可能です。以上を行うことにより、PACSサーバの維持管理が
低減可能と考えました。
