Device modeling pulse transformer

Device modeling of pulse transformer by Bee Technologies Inc. (Power Point Data)

Embed presentation

Download to read offline

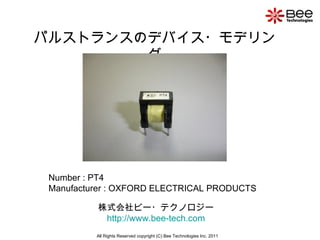

パルストランスのデバイス・モデリング Number : PT4 Manufacturer : OXFORD ELECTRICAL PRODUCTS All Rights Reserved copyright (C) Bee Technologies Inc. 2011 株式会社ビー・テクノロジー http://www.bee-tech.com

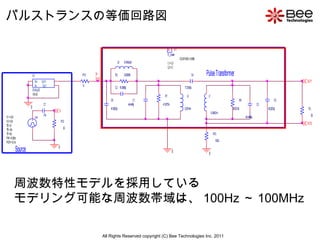

パルストランスの等価回路図 周波数特性モデルを採用している モデリング可能な周波数帯域は、 100Hz ～ 100MHz All Rights Reserved copyright (C) Bee Technologies Inc. 2011

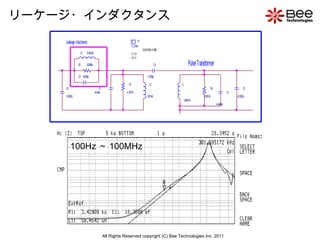

リーケージ・インダクタンス 100Hz ～ 100MHz All Rights Reserved copyright (C) Bee Technologies Inc. 2011

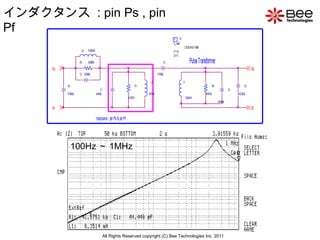

インダクタンス : pin Ps , pin Pf 100Hz ～ 1MHz All Rights Reserved copyright (C) Bee Technologies Inc. 2011

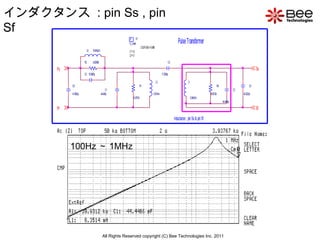

インダクタンス : pin Ss , pin Sf 100Hz ～ 1MHz All Rights Reserved copyright (C) Bee Technologies Inc. 2011
1kHz における過渡解析 V IN V OUT1 V OUT1- V OUT 2 Ch1-Ch2 Input All Rights Reserved copyright (C) Bee Technologies Inc. 2011

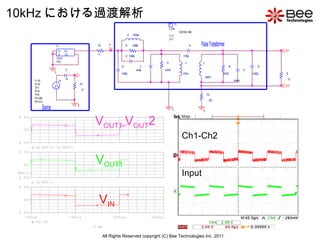

V IN V OUT1 V OUT1- V OUT 2 Ch1-Ch2 Input 10kHz における過渡解析 All Rights Reserved copyright (C) Bee Technologies Inc. 2011

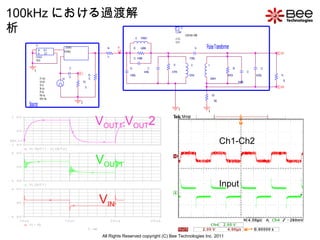

V IN V OUT1 V OUT1- V OUT 2 Ch1-Ch2 Input 100kHz における過渡解析 All Rights Reserved copyright (C) Bee Technologies Inc. 2011

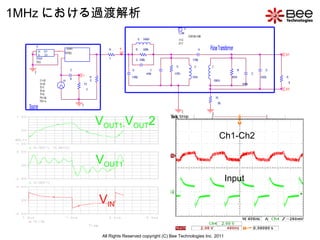

V IN V OUT1 V OUT1- V OUT 2 Ch1-Ch2 Input 1MHz における過渡解析 All Rights Reserved copyright (C) Bee Technologies Inc. 2011
