Depth From Sequence
1.
iPhoneで奥行き推定する プログラムを作りました 第25回CV勉強会@関東
Yuichi Takeda / @ginrou799
2.
iPhoneのカメラだけで動く iPhoneで奥行き推定する プログラムを作りました
デプスセンサ作りました 第25回CV勉強会@関東 Yuichi Takeda / @ginrou799
3.
自己紹介 • Yuichi
Takeda / @ginrou799 • CV • コンピュテーショナルフォトグラフィ • MIRU 2012 優秀賞 • iOS • ミクシィでiPhoneアプリの開発 • 本も出してますhttp://goo.gl/OaLUDc
4.

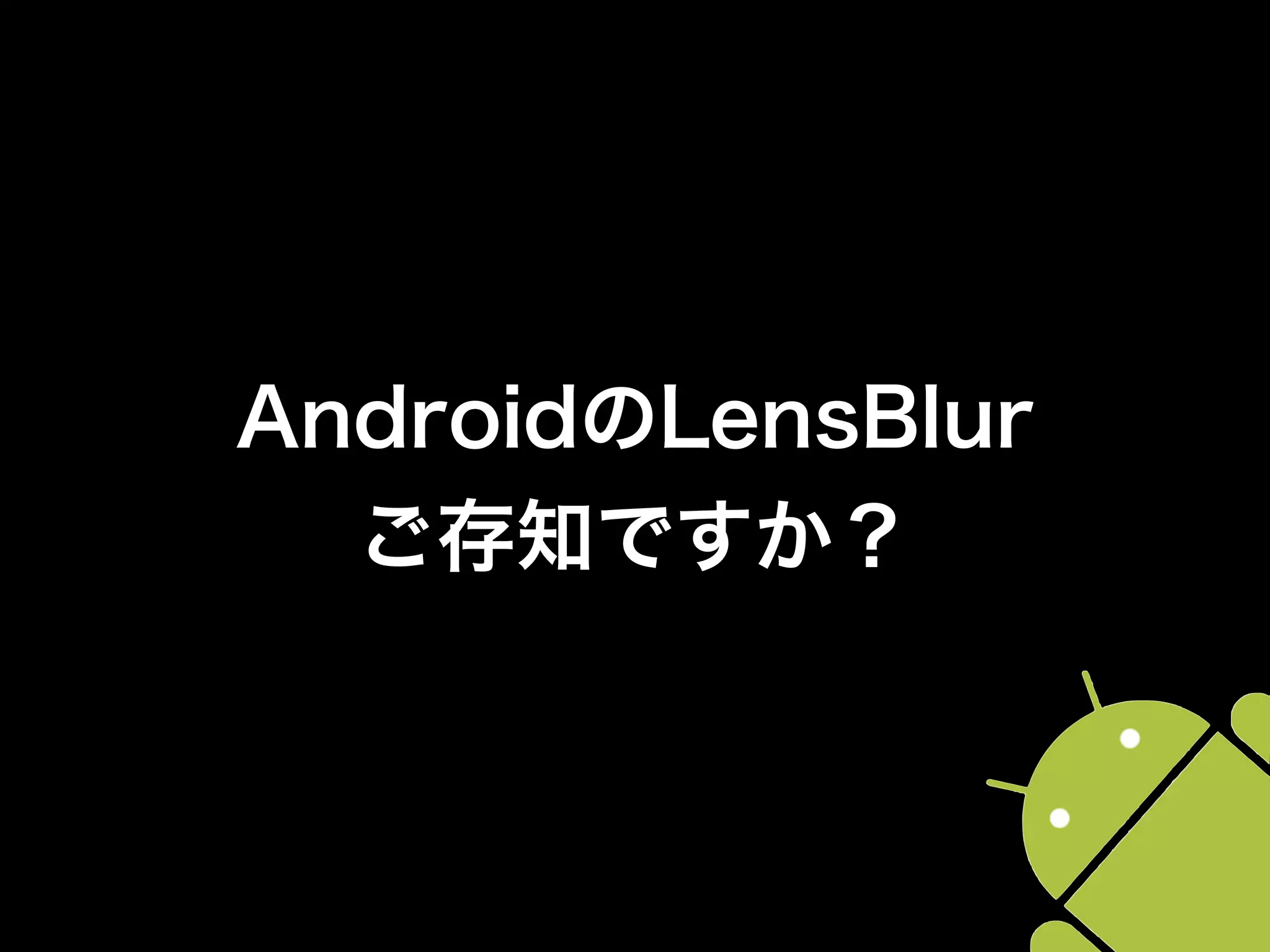

AndroidのLensBlur ご存知ですか?
5.

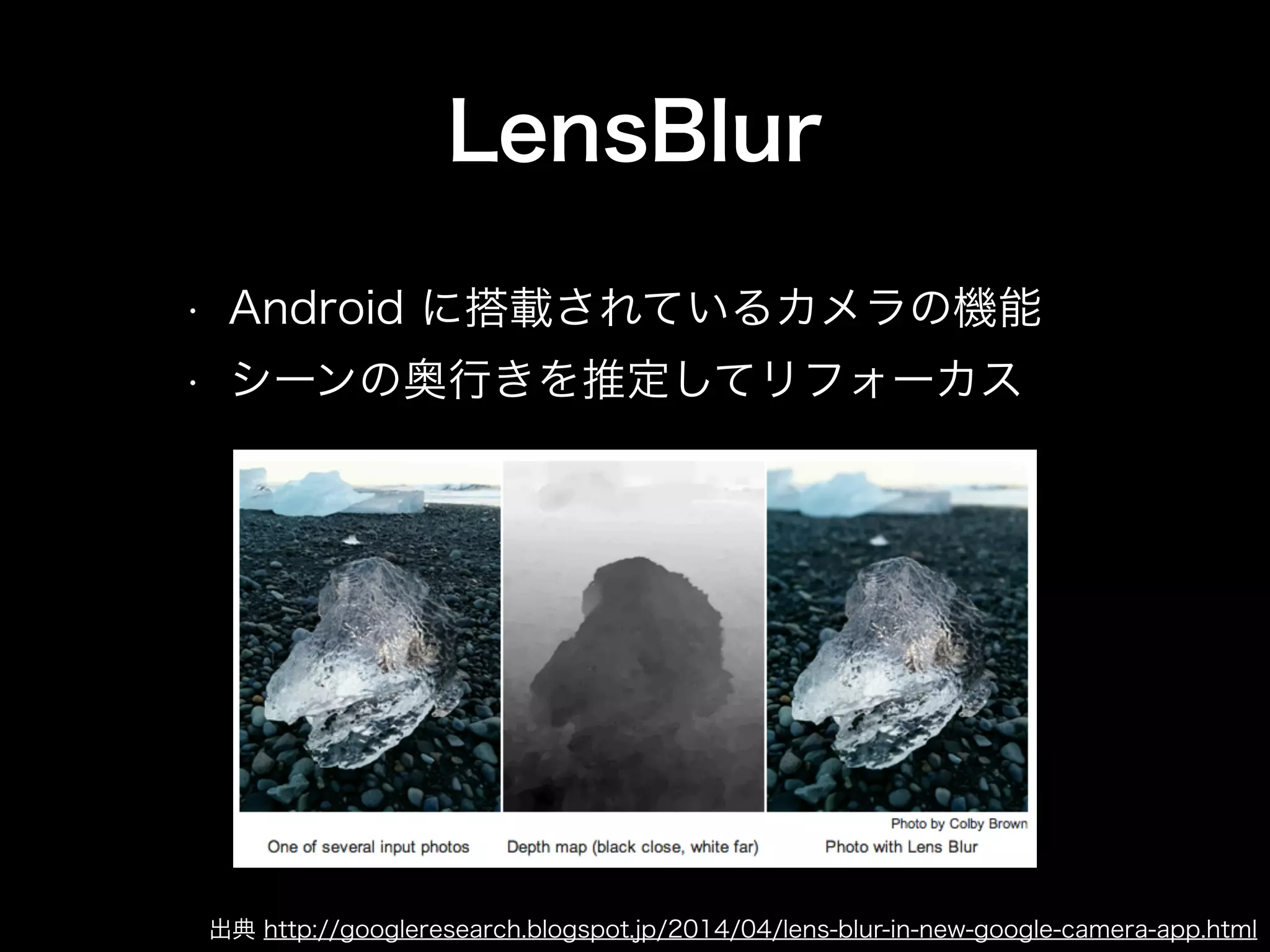

LensBlur • Android
に搭載されているカメラの機能 • シーンの奥行きを推定してリフォーカス 出典 http://googleresearch.blogspot.jp/2014/04/lens-blur-in-new-google-camera-app.html
6.
そのiPhone版を 作りました。
7.
Depth From Sequence
iPhoneを手に持って撮影した画像シーケンスから奥行きを推定します
8.

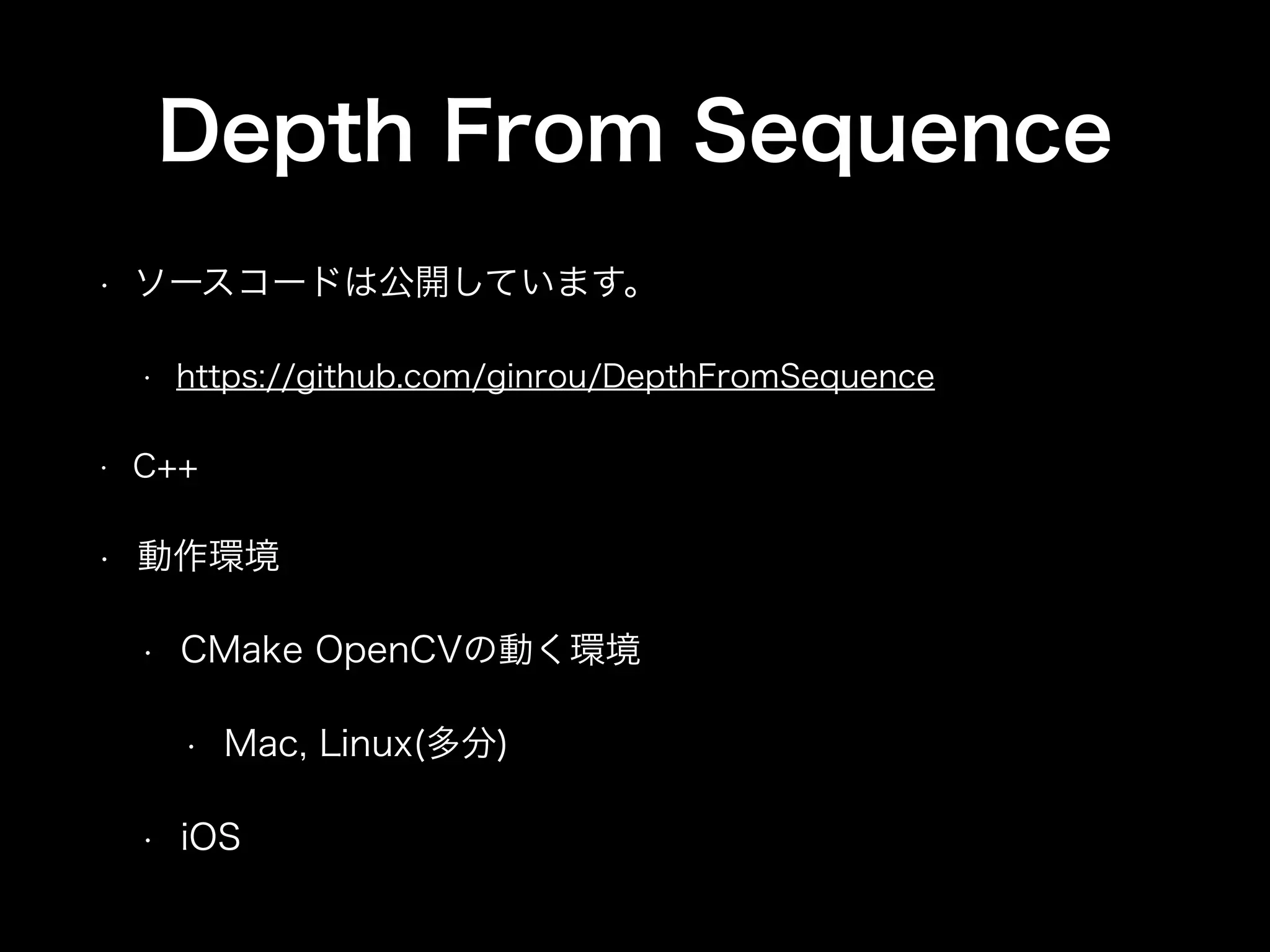

Depth From Sequence
• ソースコードは公開しています。 • https://github.com/ginrou/DepthFromSequence • C++ • 動作環境 • CMake OpenCVの動く環境 • Mac, Linux(多分) • iOS

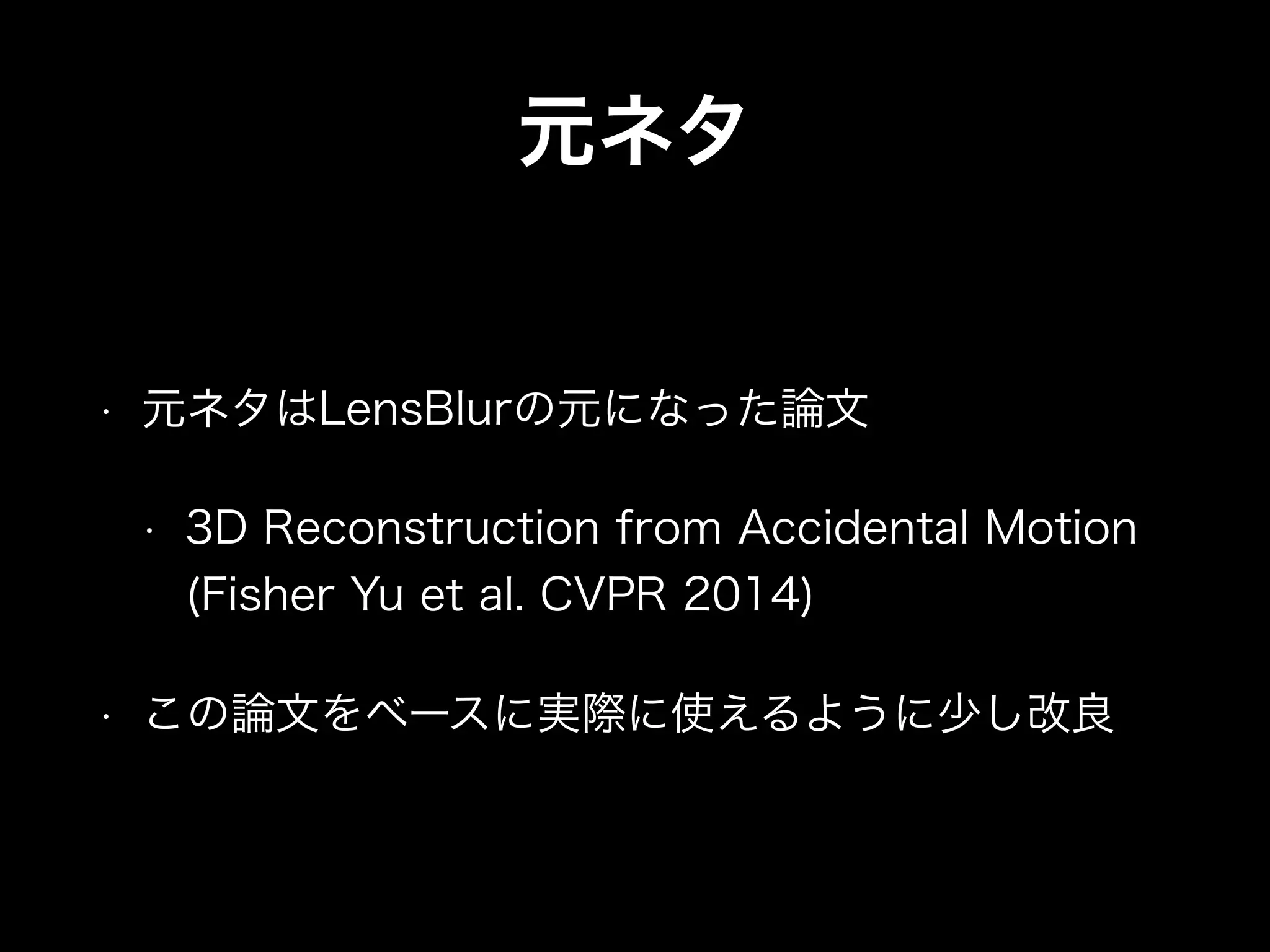

9.
元ネタ • 元ネタはLensBlurの元になった論文
• 3D Reconstruction from Accidental Motion (Fisher Yu et al. CVPR 2014) • この論文をベースに実際に使えるように少し改良
10.

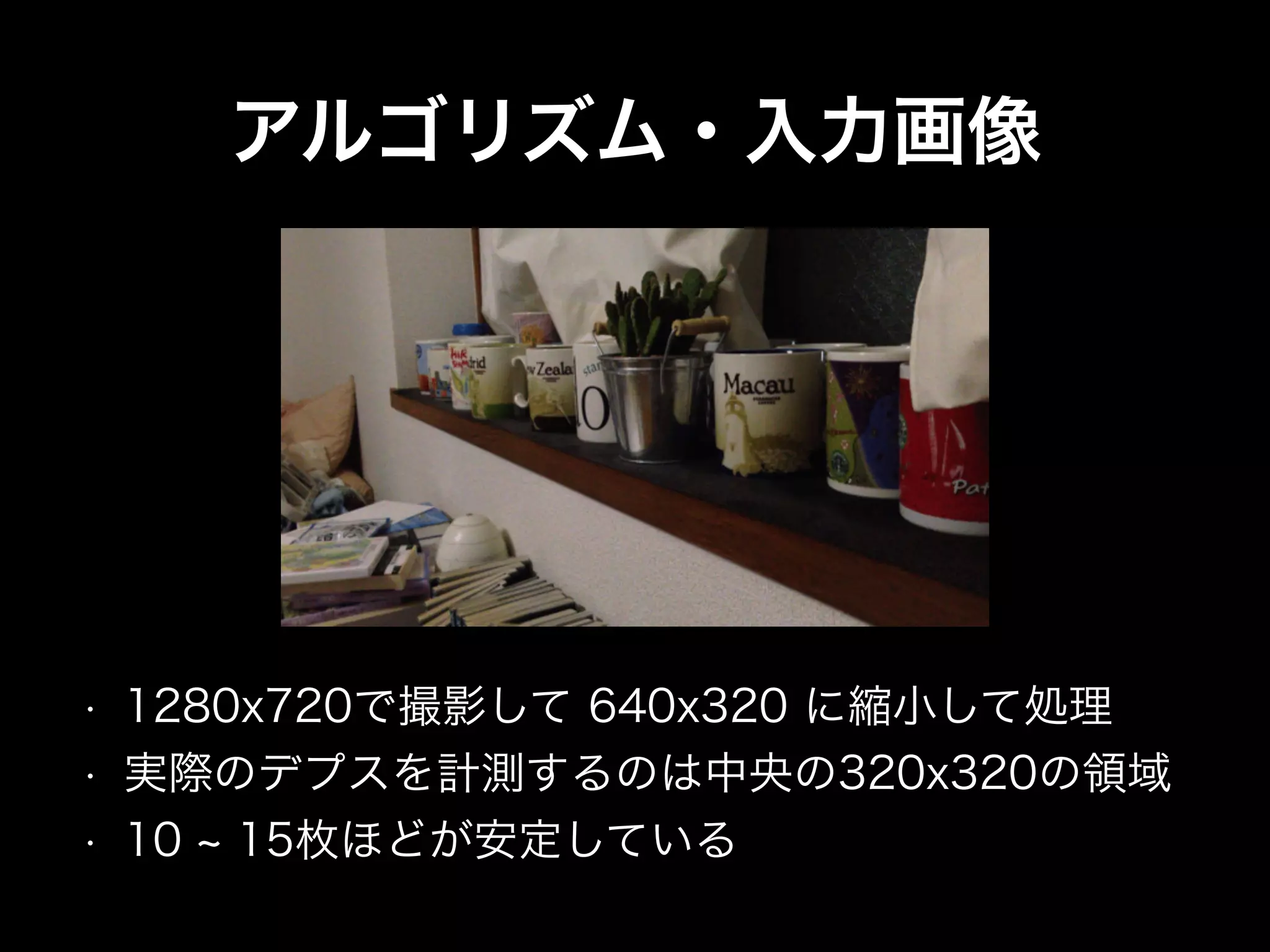

アルゴリズム・入力画像 • 1280x720で撮影して
640x320 に縮小して処理 • 実際のデプスを計測するのは中央の320x320の領域 • 10 ~ 15枚ほどが安定している
11.

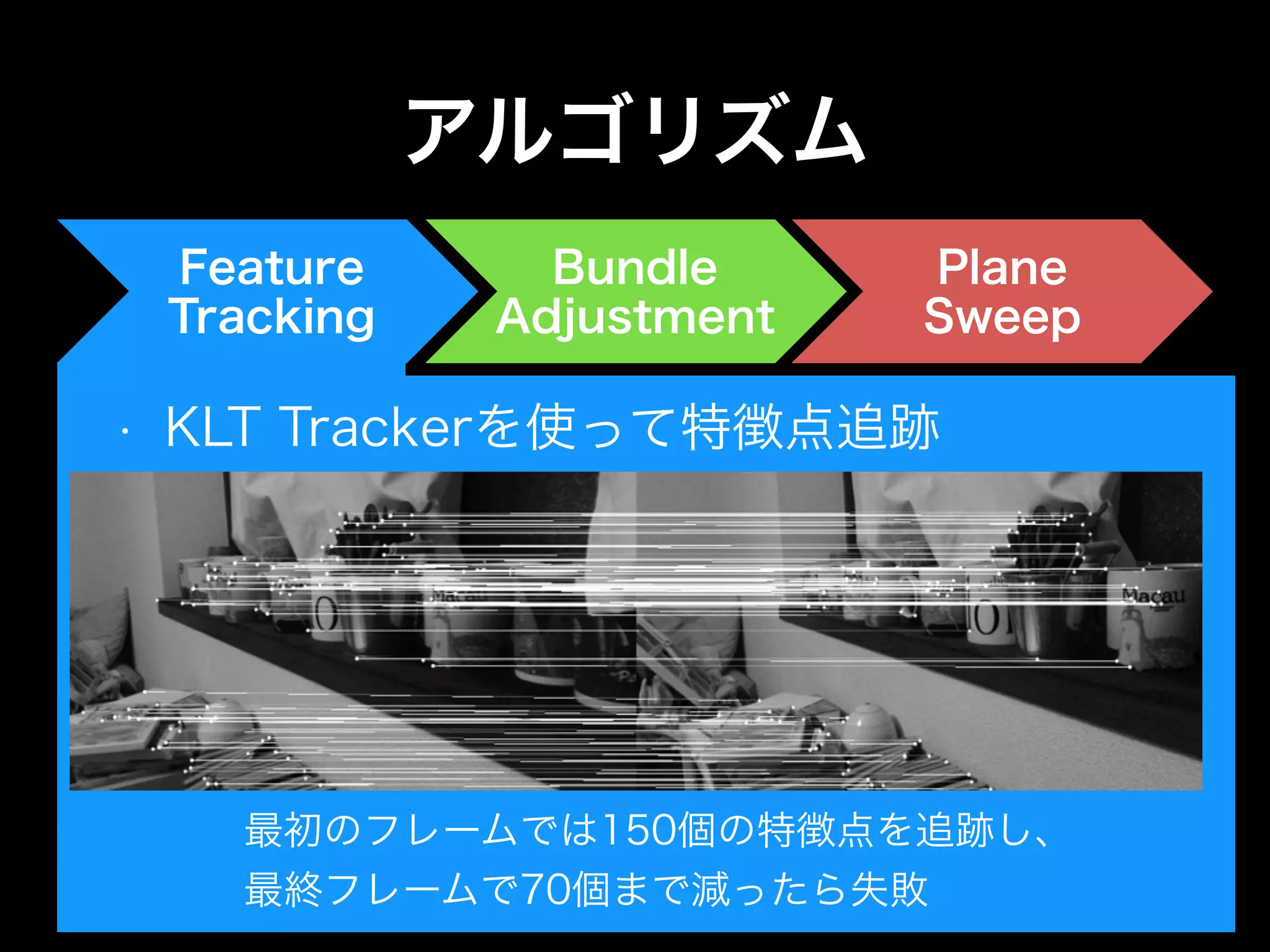

アルゴリズム Feature Tracking
Bundle Adjustment Plane Sweep • KLT Trackerを使って特徴点追跡 最初のフレームでは150個の特徴点を追跡し、 最終フレームで70個まで減ったら失敗
12.

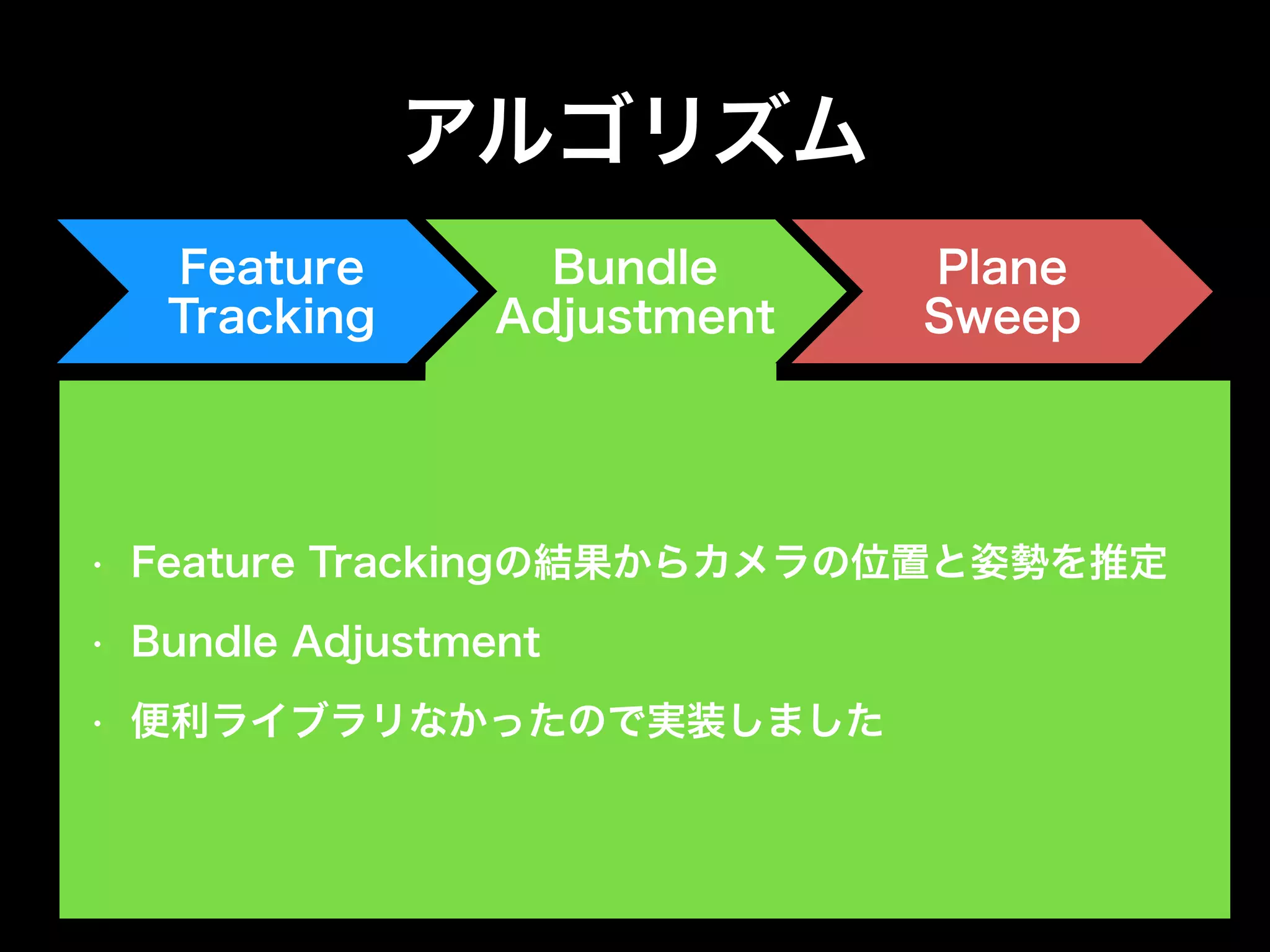

アルゴリズム Feature Tracking
Bundle Adjustment Plane Sweep • Feature Trackingの結果からカメラの位置と姿勢を推定 • Bundle Adjustment • 便利ライブラリなかったので実装しました
13.

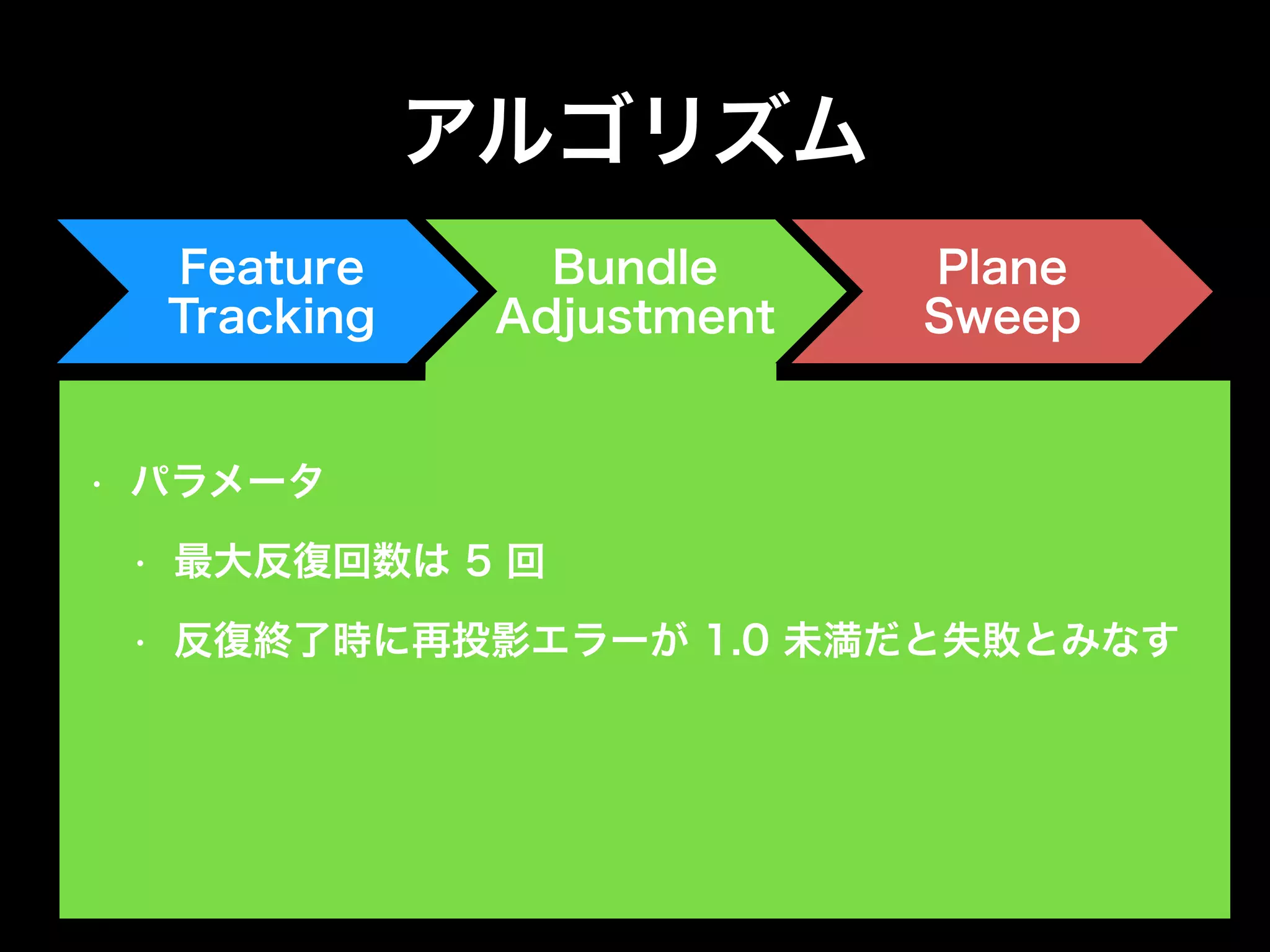

アルゴリズム Feature Tracking
Bundle Adjustment Plane Sweep • パラメータ • 最大反復回数は 5 回 • 反復終了時に再投影エラーが 1.0 未満だと失敗とみなす
14.

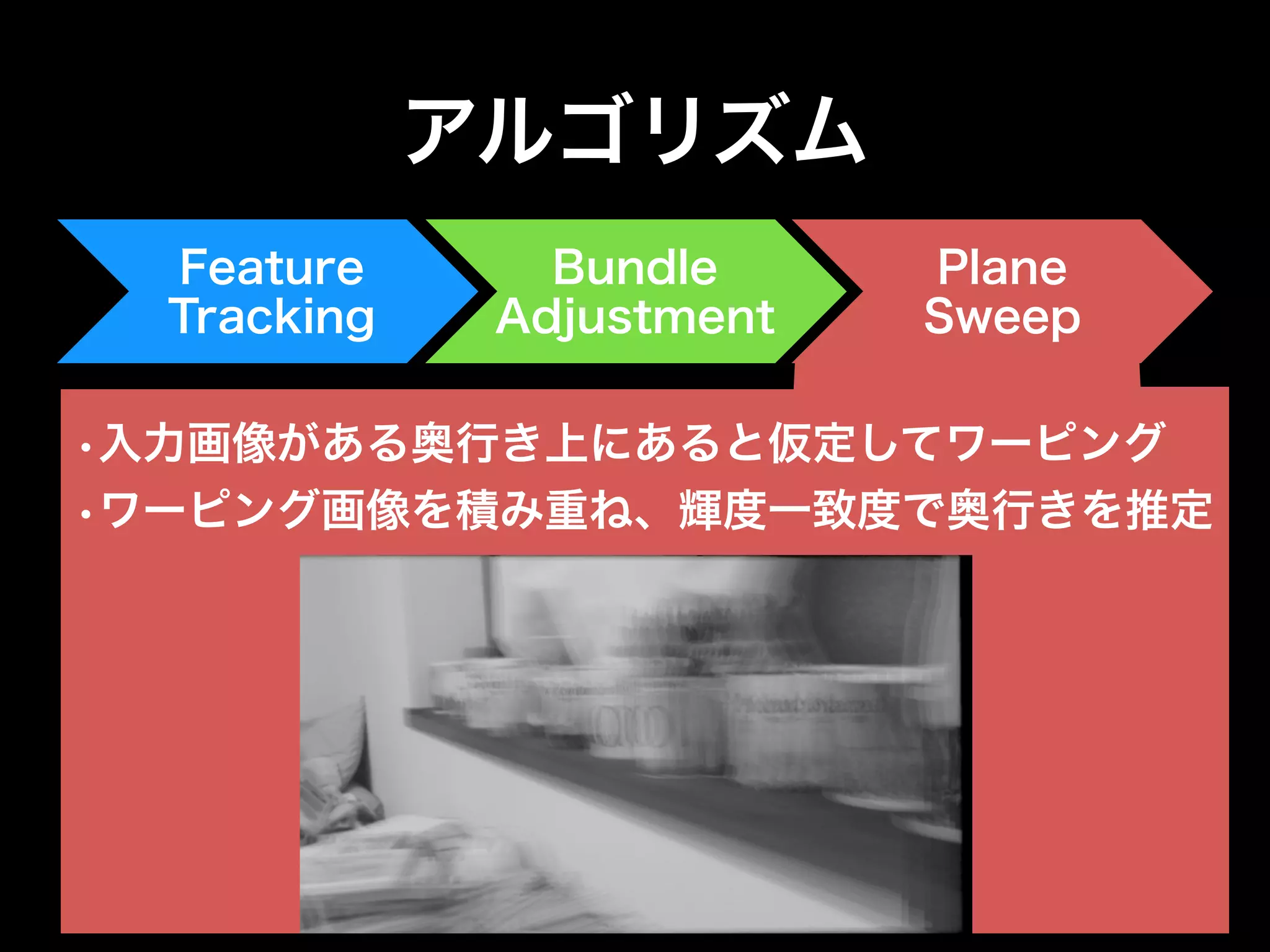

アルゴリズム Feature Tracking
Bundle Adjustment Plane Sweep •入力画像がある奥行き上にあると仮定してワーピング •ワーピング画像を積み重ね、輝度一致度で奥行きを推定

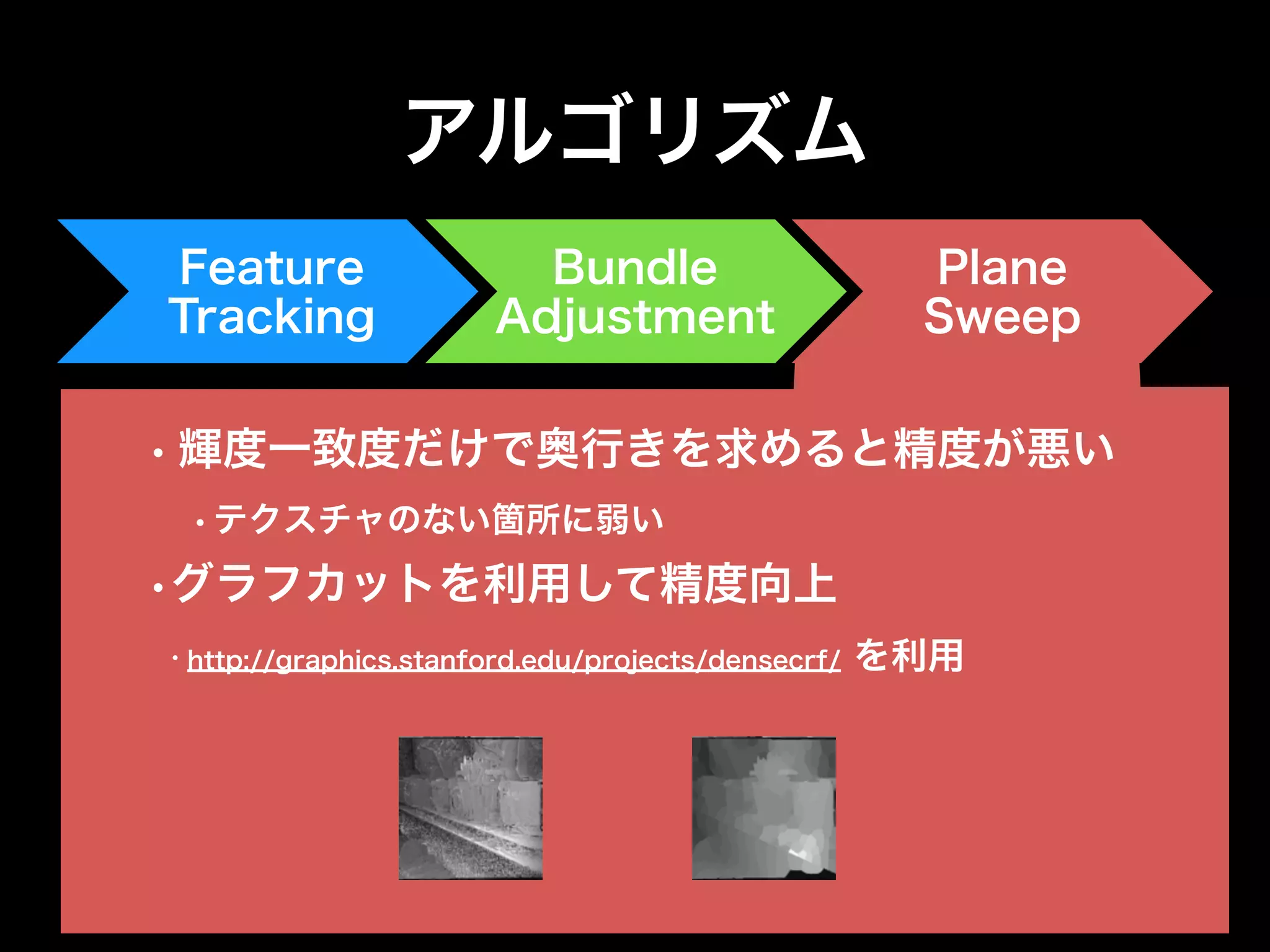

15.
アルゴリズム Feature Tracking
Bundle Adjustment Plane Sweep • 輝度一致度だけで奥行きを求めると精度が悪い •テクスチャのない箇所に弱い •グラフカットを利用して精度向上 • http://graphics.stanford.edu/projects/densecrf/ を利用
16.

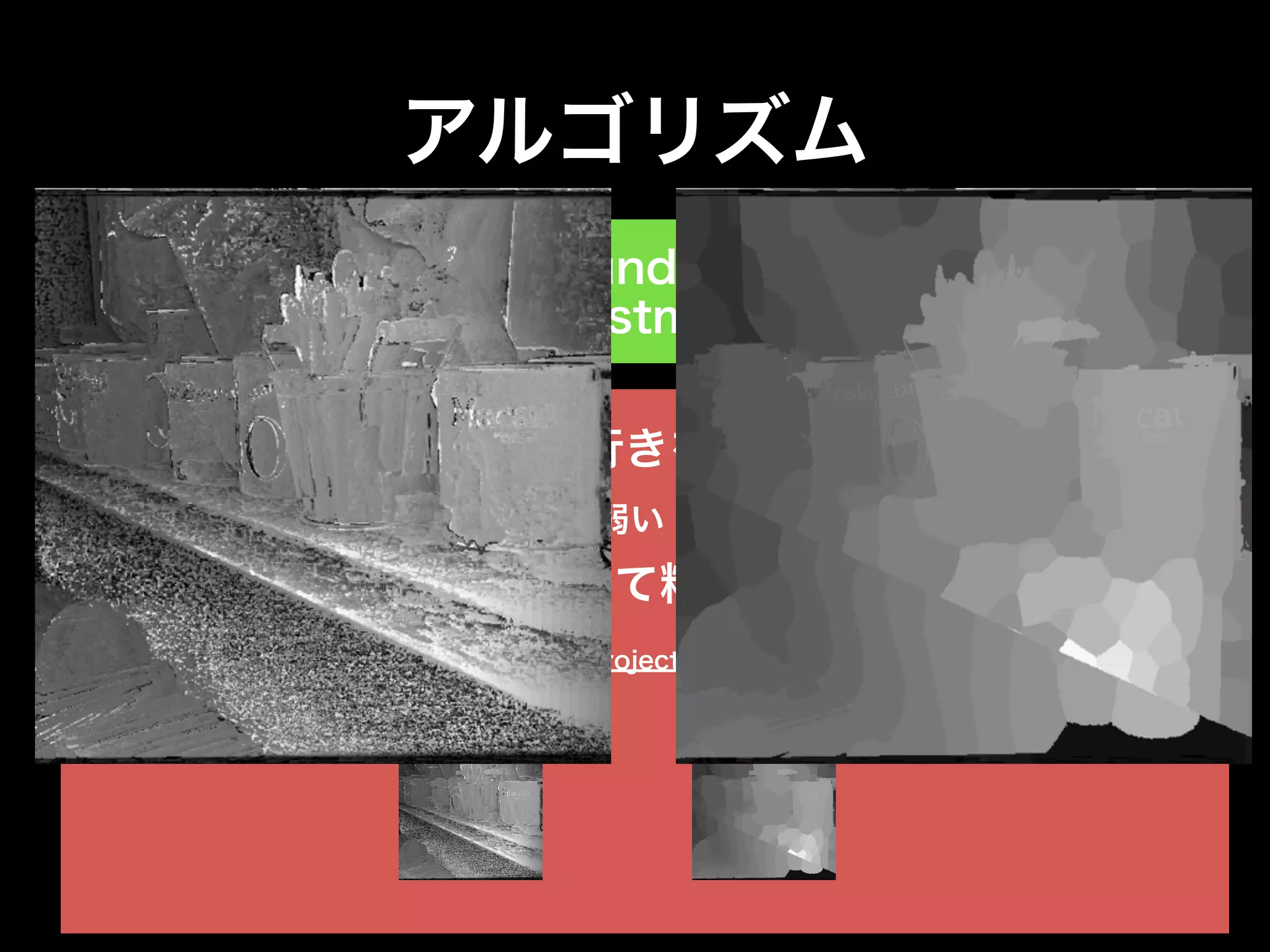

アルゴリズム Feature Tracking
Bundle Adjustment Plane Sweep • 輝度一致度だけで奥行きを求めると精度が悪い •テクスチャのない箇所に弱い •グラフカットを利用して精度向上 • http://graphics.stanford.edu/projects/densecrf/ を利用
17.

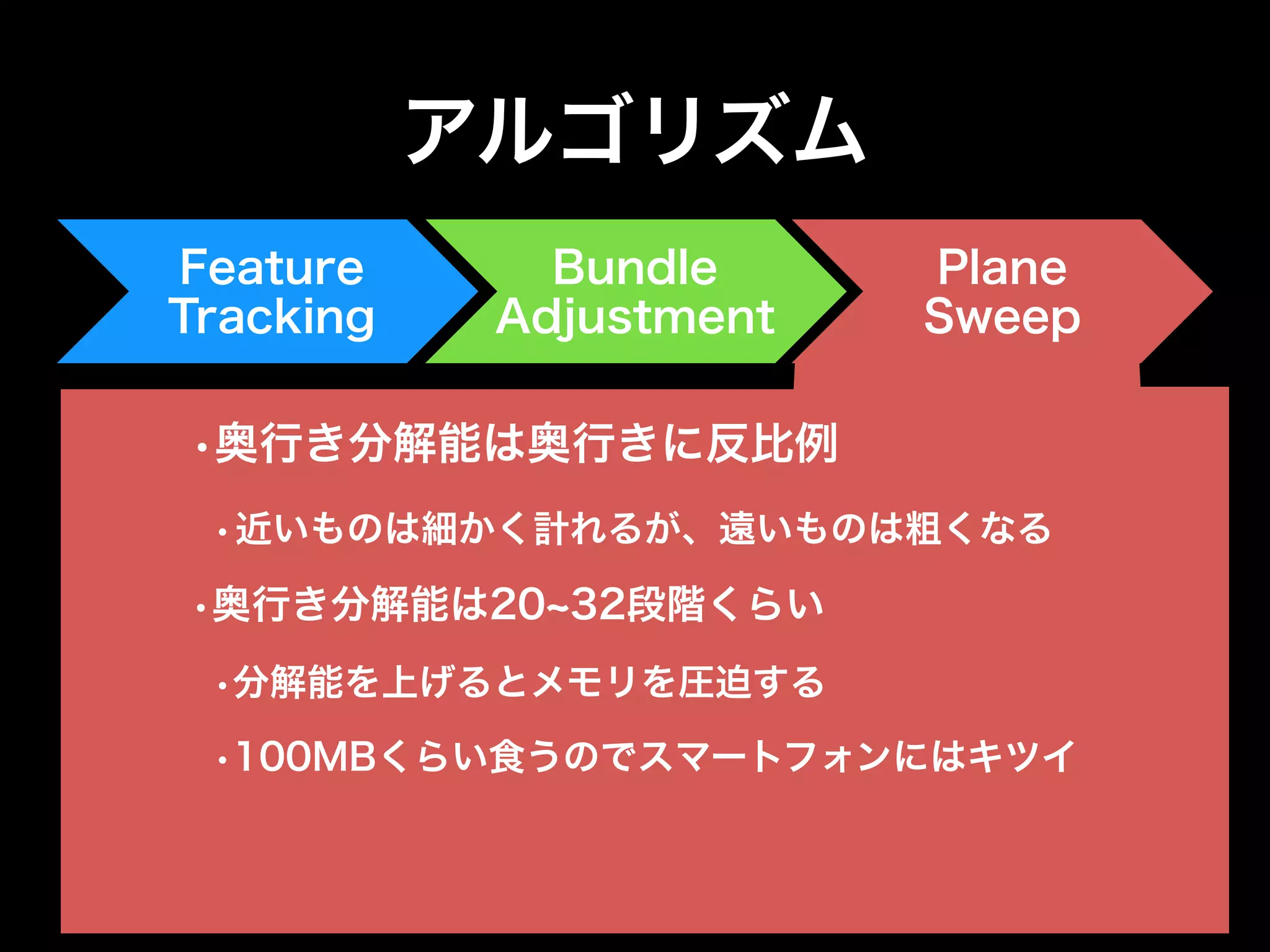

アルゴリズム Feature Tracking
Bundle Adjustment Plane Sweep •奥行き分解能は奥行きに反比例 •近いものは細かく計れるが、遠いものは粗くなる •奥行き分解能は20~32段階くらい •分解能を上げるとメモリを圧迫する •100MBくらい食うのでスマートフォンにはキツイ

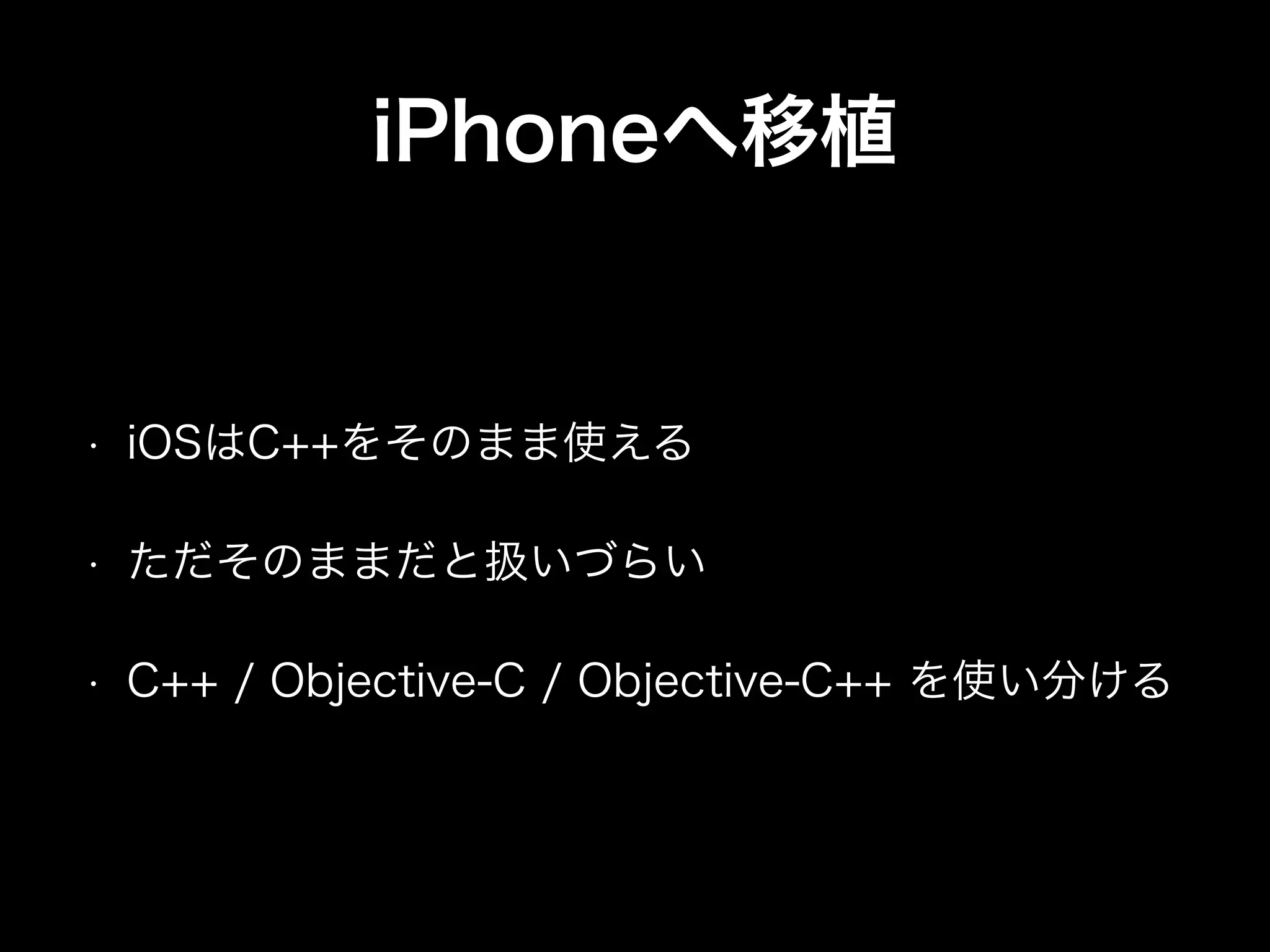

18.
iPhoneへ移植 • iOSはC++をそのまま使える
• ただそのままだと扱いづらい • C++ / Objective-C / Objective-C++ を使い分ける

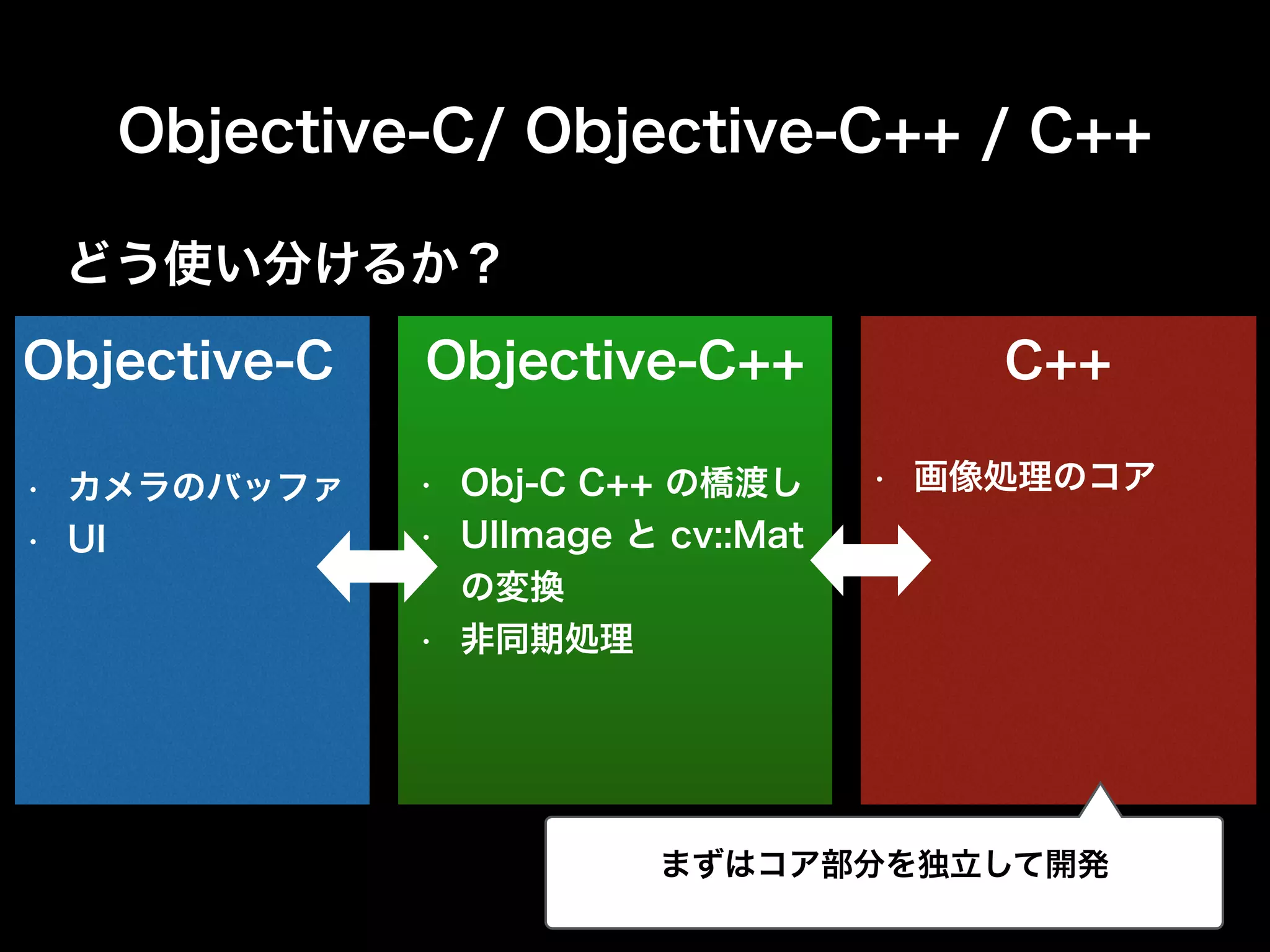

19.
Objective-C/ Objective-C++ /
C++ どう使い分けるか? Objective-C Objective-C++ C++ • Obj-C C++ の橋渡し • UIImage と cv::Mat の変換 • 非同期処理 • カメラのバッファ • UI • 画像処理のコア まずはコア部分を独立して開発
20.

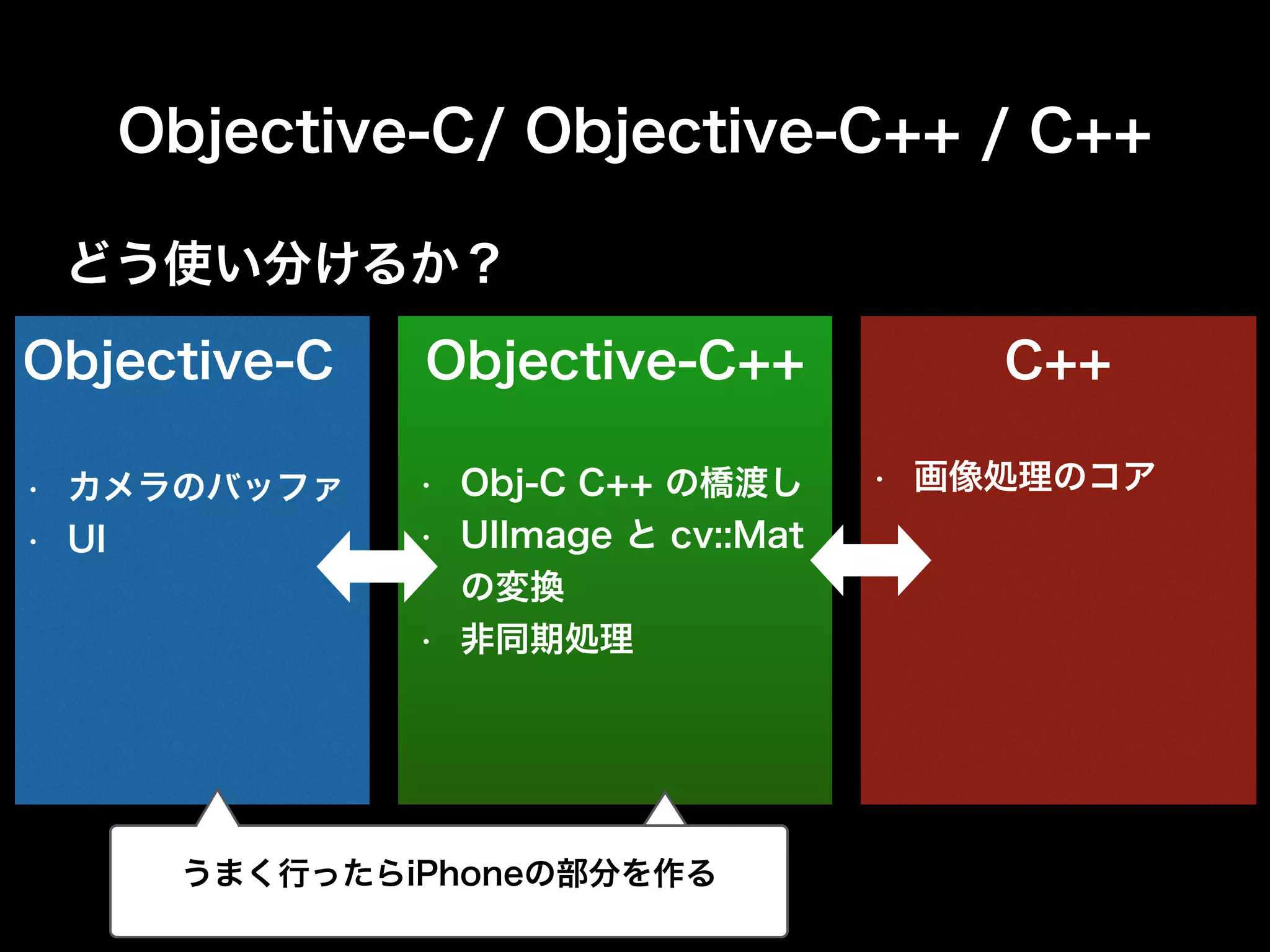

Objective-C/ Objective-C++ /
C++ どう使い分けるか? Objective-C Objective-C++ C++ • Obj-C C++ の橋渡し • UIImage と cv::Mat の変換 • 非同期処理 • カメラのバッファ • UI • 画像処理のコア うまく行ったらiiPPhhoonneeの部分を作る
21.

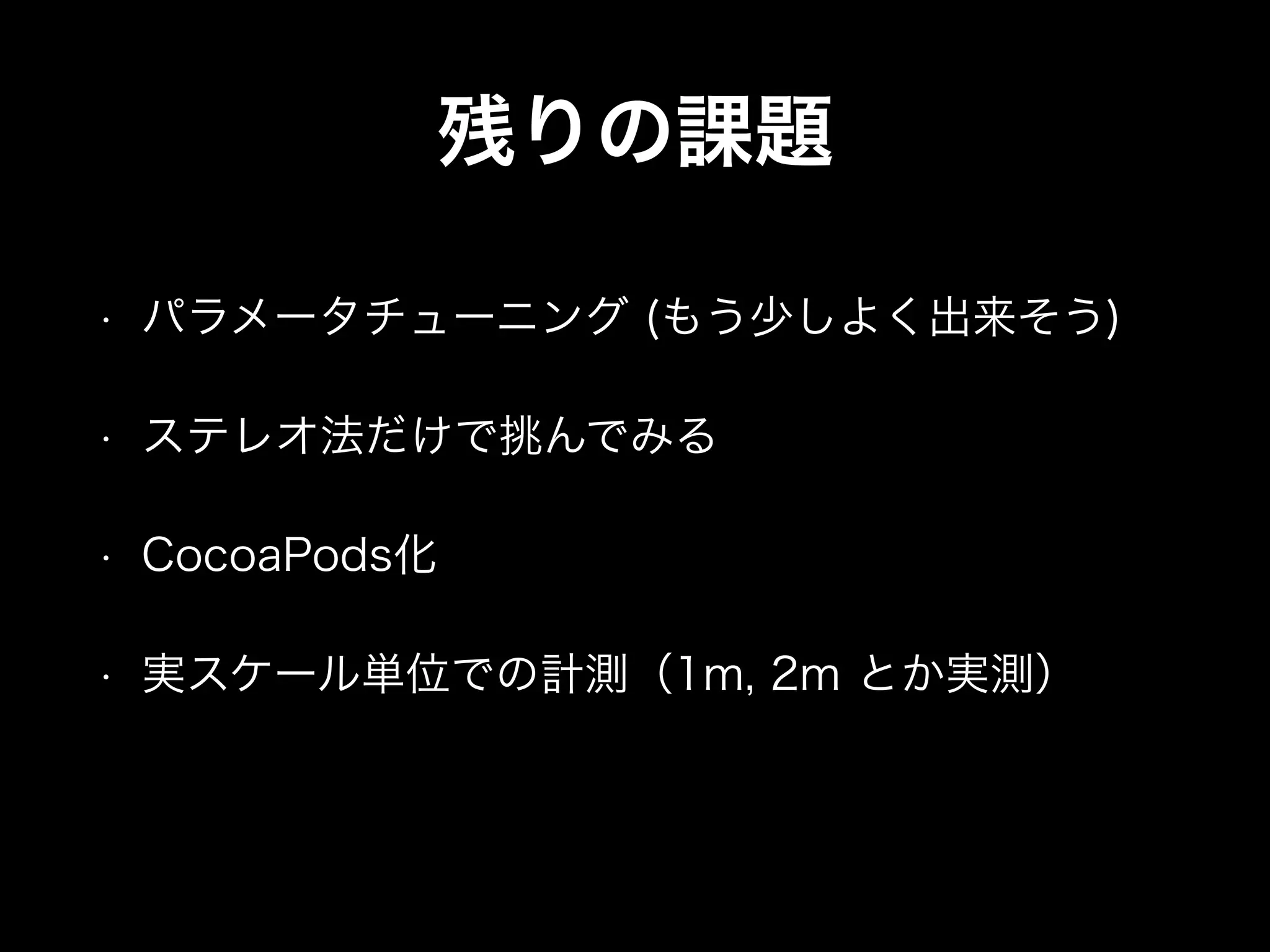

残りの課題 • パラメータチューニング
(もう少しよく出来そう) • ステレオ法だけで挑んでみる • CocoaPods化 • 実スケール単位での計測(1m, 2m とか実測)
22.
ご静聴ありがとうございました
