1. Şedinţa 4:
• OSI LAYER 2 – NIVELUL DATA LINK
is a CISCO Networking Academy

2. LAYER 2 OSI – NIVELUL DATA LINK
• Functiile nivelului Data Link:
• Faciliteaza comunicatia in reteaua locala
• Adreseaza device-urile in LAN folosind adresele fizice (MAC)
• Standardizeaza modul in care device-urile acceseaza mediul de
transmisiune ->topologii logice / fizice
• PDU Specific L2: FRAME
• Nivelul Data Link contine 2 sublayere
• LOGICAL LINK CONTROL
• Implementat in software
• Identifica protocolul de la nivelul superior
• MEDIA ACCESS CONTROL
• Identificarea sursei si a destinatiei
• Marcarea inceputului si sfarsitului de frame pe mediul de transmisiune
DATA
TRANSPORT
HEADER
NETWORK
HEADER
DATA LINK
HEADER
DATA LINK
TRAILER

3. LAYER 2 OSI – NIVELUL DATA LINK
• Relatia dintre cele doua sublayere raportata la nivelul superior
(Network) si cel inferior (Physical):
• Sublayerul LLC pastreaza informatii cu privire la protocolul folosit la
nivelul Network
• Sublayerul MAC este responsabil pentru decapsularea dintr-un anumit
tip de mediu si reincapsularea intr-un alt tip de mediu

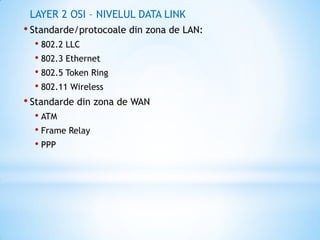

4. LAYER 2 OSI – NIVELUL DATA LINK
• Standarde/protocoale din zona de LAN:
• 802.2 LLC
• 802.3 Ethernet
• 802.5 Token Ring
• 802.11 Wireless
• Standarde din zona de WAN
• ATM
• Frame Relay
• PPP

5. LAYER 2 OSI – NIVELUL DATA LINK
• Structura unui frame
• Ne dorim sa analizam componenta Headerului si Trailerului din
frame:
• HEADER
• TRAILER
DATA
TRANSPORT
HEADER
NETWORK
HEADER
DATA LINK
HEADER
DATA LINK
TRAILER
PACKET / PAYLOAD
DATA LINK
HEADER
DATA LINK
TRAILER
TYPE
SOURCE
MAC
DESTINATION
MAC
FRAME
START
CONTROL
FRAME
STOP
ERROR
DETECTION

6. LAYER 2 OSI – NIVELUL DATA LINK
• Detalierea campurilor din header si trailer:
• Frame Start : cu ajutorul unui sir de biti marcam inceputului frame
• Destination MAC: adresa fizica a interfetei pe care trebuie sa
ajunga frame-ul
• Source MAC : adresa fizica a interfetei de pe care este trimis
frame-ul
• Type : identifica procolul de la nivelul superior (Network)
• Control : camp optional responsabil pentru controlul fluxului de
date la nivel data link
• PAYLOAD : in cazul frame-ului , reprezinta datele provenite de la
nivelul superior adica un pachet (46-1500 octeti)
• Error Detection : responsabil cu verificarea integritatii frame-ului
prin diversi algoritmi: Cyclic Redundancy Check
• Frame Stop : cu ajutorul unui sir de biti specific marcam sfarsitul
de frame

7. LAYER 2 OSI – NIVELUL DATA LINK
• Topologii fizice (descriu modul de conectare a device-urilor)
• BUS : pe o magistrala comuna sunt conectate device-uri
• Este o topologie invechita iar mediul de transmisiune este de
regula cablul coaxial

8. LAYER 2 OSI – NIVELUL DATA LINK
• Topologii fizice (descriu modul de conectare a device-urilor)
• RING (device-urile conectate in inel)

9. LAYER 2 OSI – NIVELUL DATA LINK
• Topologii fizice (descriu modul de conectare a device-urilor)
• STAR (device-urile sunt conectate la acelasi punct comun)

10. LAYER 2 OSI – NIVELUL DATA LINK
• Topologii fizice (descriu modul de conectare a device-urilor)
• Extended STAR (mai multe retele in stea conectate la un punct
comun)

11. LAYER 2 OSI – NIVELUL DATA LINK
• Topologii fizice (descriu modul de conectare a device-urilor)
• Mesh (exista legaturi redundante partial intre echipamente)
• Full Mesh (Exista redundanta totala intre echipamente)

12. LAYER 2 OSI – NIVELUL DATA LINK
• Topologii logice (descriu cum circula frame-urile)
• Point to point (p2p)
• Multiple Access
• In retele WAN folosim topologii logice de tip Point to Point
• In retele LAN folosim topologie de tip Multiple Access, pentru
ca la mediul de transmisiune sunt conectate mai multe
dispozitive
