1. RAD на Java: как устроена
CUBA Platform?
Константин Кривопустов
технический директор
Haulmont

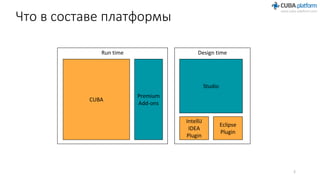

2. Что в составе платформы
CUBA
Premium
Add-ons
Run time
Eclipse
Plugin
IntelliJ
IDEA
Plugin
Studio
Design time
2

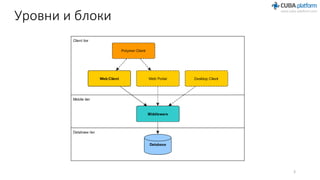

3. Уровни и блоки
3

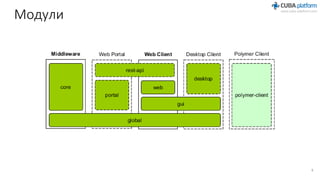

4. Модули
4

5. Компоненты приложения
5

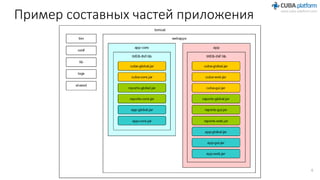

6. Пример составных частей приложения
6

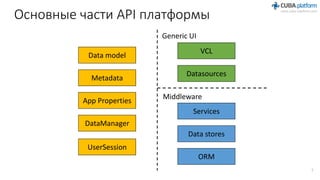

7. Основные части API платформы
Data model
Metadata
Services
DataManager
App Properties
Data stores
ORM
UserSession
VCL
Datasources
Generic UI
Middleware
7

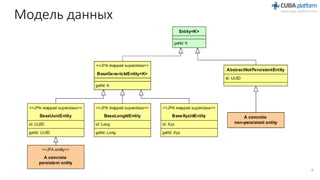

8. Модель данных
8

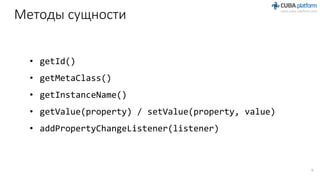

9. Методы сущности
• getId()
• getMetaClass()
• getInstanceName()
• getValue(property) / setValue(property, value)
• addPropertyChangeListener(listener)
9

10. Метаданные
10

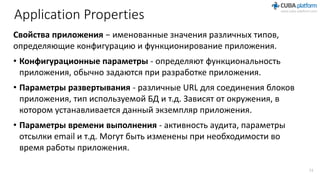

11. Application Properties
Свойства приложения − именованные значения различных типов,
определяющие конфигурацию и функционирование приложения.
• Конфигурационные параметры - определяют функциональность
приложения, обычно задаются при разработке приложения.
• Параметры развертывания - различные URL для соединения блоков
приложения, тип используемой БД и т.д. Зависят от окружения, в
котором устанавливается данный экземпляр приложения.
• Параметры времени выполнения - активность аудита, параметры
отсылки email и т.д. Могут быть изменены при необходимости во
время работы приложения.
11

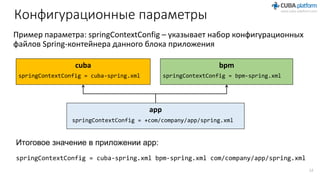

12. Конфигурационные параметры
Пример параметра: springContextConfig – указывает набор конфигурационных
файлов Spring-контейнера данного блока приложения
cuba
springContextConfig = cuba-spring.xml
bpm
springContextConfig = bpm-spring.xml
app
springContextConfig = +com/company/app/spring.xml
Итоговое значение в приложении app:
springContextConfig = cuba-spring.xml bpm-spring.xml com/company/app/spring.xml
12

13. DataManager
DataManager - универсальный интерфейс для загрузки графов сущностей
из хранилищ, и для сохранения изменений
• load() – загружает экземпляр сущности
• loadList() – загружает список экземпляров
• loadValues() – загружает список KeyValueEntity
• getCount() – возвращает количество экземпляров
• commit() – сохраняет переданные экземпляры и возвращает
сохраненные
13

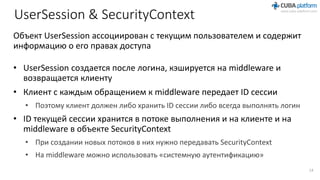

14. UserSession & SecurityContext
Объект UserSession ассоциирован с текущим пользователем и содержит
информацию о его правах доступа
• UserSession создается после логина, кэшируется на middleware и
возвращается клиенту
• Клиент с каждым обращением к middleware передает ID сессии
• Поэтому клиент должен либо хранить ID сессии либо всегда выполнять логин
• ID текущей сессии хранится в потоке выполнения и на клиенте и на
middleware в объекте SecurityContext
• При создании новых потоков в них нужно передавать SecurityContext
• На middleware можно использовать «системную аутентификацию»
14

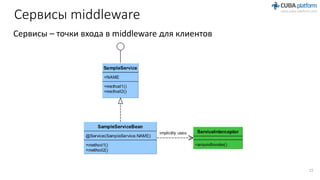

15. Сервисы middleware
Сервисы – точки входа в middleware для клиентов
15

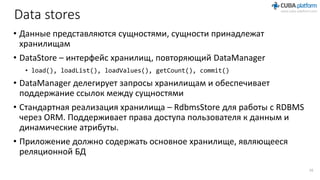

16. Data stores
• Данные представляются сущностями, сущности принадлежат
хранилищам
• DataStore – интерфейс хранилищ, повторяющий DataManager
• load(), loadList(), loadValues(), getCount(), commit()
• DataManager делегирует запросы хранилищам и обеспечивает
поддержание ссылок между сущностями
• Стандартная реализация хранилища – RdbmsStore для работы с RDBMS
через ORM. Поддерживает права доступа пользователя к данным и
динамические атрибуты.
• Приложение должно содержать основное хранилище, являющееся
реляционной БД
16

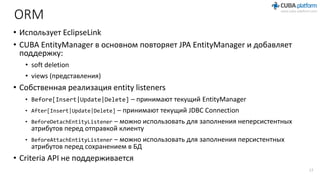

17. ORM
• Использует EclipseLink
• CUBA EntityManager в основном повторяет JPA EntityManager и добавляет
поддержку:
• soft deletion
• views (представления)
• Собственная реализация entity listeners
• Before[Insert|Update|Delete] – принимают текущий EntityManager
• After[Insert|Update|Delete] – принимают текущий JDBC Connection
• BeforeDetachEntityListener – можно использовать для заполнения неперсистентных
атрибутов перед отправкой клиенту
• BeforeAttachEntityListener – можно использовать для заполнения персистентных
атрибутов перед сохранением в БД
• Criteria API не поддерживается
17

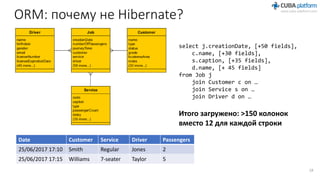

18. ORM: почему не Hibernate?
Date Customer Service Driver Passengers
25/06/2017 17:10 Smith Regular Jones 2
25/06/2017 17:15 Williams 7-seater Taylor 5
select j.creationDate, [+50 fields],
c.name, [+30 fields],
s.caption, [+35 fields],
d.name, [+ 45 fields]
from Job j
join Customer c on …
join Service s on …
join Driver d on …
Итого загружено: >150 колонок
вместо 12 для каждой строки
18

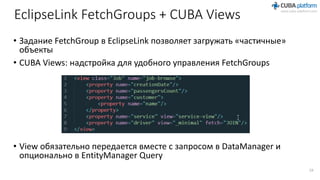

19. EclipseLink FetchGroups + CUBA Views
• Задание FetchGroup в EclipseLink позволяет загружать «частичные»
объекты
• CUBA Views: надстройка для удобного управления FetchGroups
• View обязательно передается вместе с запросом в DataManager и
опционально в EntityManager Query
19

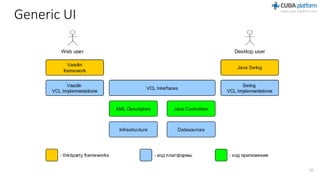

20. Generic UI
20

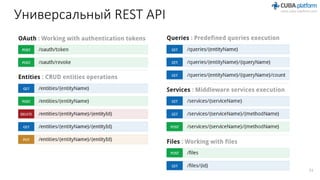

21. Универсальный REST API
21

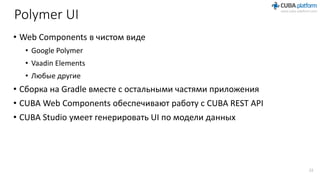

22. Polymer UI
• Web Components в чистом виде
• Google Polymer
• Vaadin Elements
• Любые другие
• Сборка на Gradle вместе с остальными частями приложения
• CUBA Web Components обеспечивают работу с CUBA REST API
• CUBA Studio умеет генерировать UI по модели данных
22

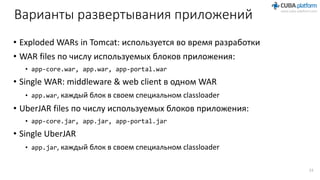

23. Варианты развертывания приложений
• Exploded WARs in Tomcat: используется во время разработки
• WAR files по числу используемых блоков приложения:
• app-core.war, app.war, app-portal.war
• Single WAR: middleware & web client в одном WAR
• app.war, каждый блок в своем специальном classloader
• UberJAR files по числу используемых блоков приложения:
• app-core.jar, app.jar, app-portal.jar
• Single UberJAR
• app.jar, каждый блок в своем специальном classloader
23

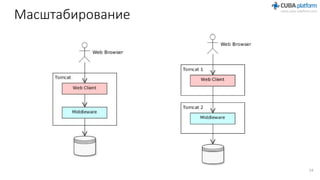

24. Масштабирование
24

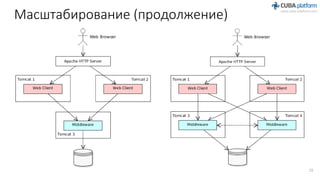

25. Масштабирование (продолжение)
25

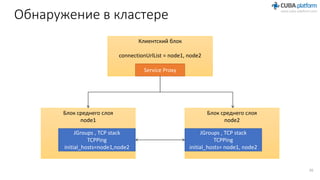

26. Обнаружение в кластере
Клиентский блок
connectionUrlList = node1, node2
Service Proxy
Блок среднего слоя
node1
JGroups , TCP stack
TCPPing
initial_hosts=node1,node2
Блок среднего слоя
node2
JGroups , TCP stack
TCPPing
initial_hosts= node1, node2
26

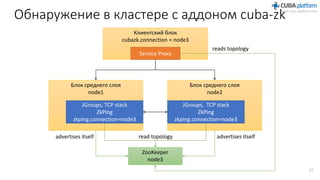

27. Обнаружение в кластере с аддоном cuba-zk
Клиентский блок
cubazk.connection = node3
Service Proxy
Блок среднего слоя
node1
JGroups, TCP stack
ZkPing
zkping.connection=node3
Блок среднего слоя
node2
JGroups, TCP stack
ZkPing
zkping.connection=node3
ZooKeeper
node3
read topology
reads topology
advertises itselfadvertises itself
27

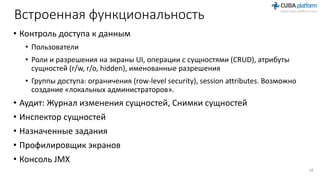

28. Встроенная функциональность
• Контроль доступа к данным
• Пользователи
• Роли и разрешения на экраны UI, операции с сущностями (CRUD), атрибуты
сущностей (r/w, r/o, hidden), именованные разрешения
• Группы доступа: ограничения (row-level security), session attributes. Возможно
создание «локальных администраторов».
• Аудит: Журнал изменения сущностей, Снимки сущностей
• Инспектор сущностей
• Назначенные задания
• Профилировщик экранов
• Консоль JMX
28

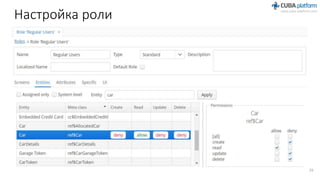

29. Настройка роли
29

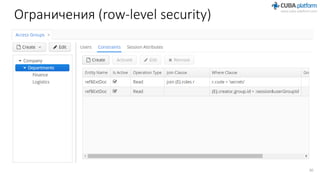

30. Ограничения (row-level security)
30

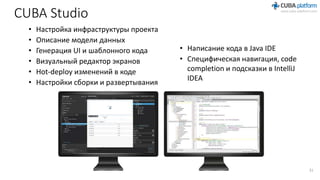

31. CUBA Studio
• Настройка инфраструктуры проекта
• Описание модели данных
• Генерация UI и шаблонного кода
• Визуальный редактор экранов
• Hot-deploy изменений в коде
• Настройки сборки и развертывания
• Написание кода в Java IDE
• Специфическая навигация, code
completion и подсказки в IntelliJ
IDEA
31

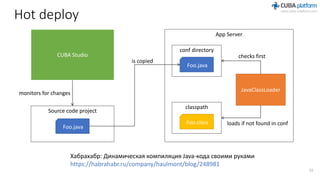

32. Hot deploy
Foo.java
App Server
conf directory
classpath
JavaClassLoader
Source code project
CUBA Studio
Foo.java
Foo.class
monitors for changes
is copied
checks first
loads if not found in conf
Хабрахабр: Динамическая компиляция Java-кода своими руками
https://habrahabr.ru/company/haulmont/blog/248981
32

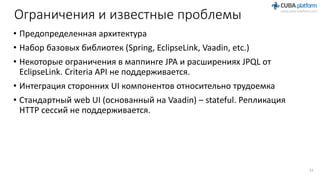

33. Ограничения и известные проблемы
• Предопределенная архитектура
• Набор базовых библиотек (Spring, EclipseLink, Vaadin, etc.)
• Некоторые ограничения в маппинге JPA и расширениях JPQL от
EclipseLink. Criteria API не поддерживается.
• Интеграция сторонних UI компонентов относительно трудоемка
• Стандартный web UI (основанный на Vaadin) – stateful. Репликация
HTTP сессий не поддерживается.
33

34. Спасибо за внимание!
34
