МАИ, Сети ЭВМ, Лекция №7

МАИ, каф 806, Сети ЭВМ
WINDOWS COMMUNICATION FOUNDATION
1

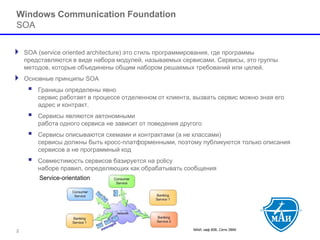

Windows Communication FoundationSOA
SOA (service oriented architecture) это стиль программирования, где программы представляются в виде набора модулей, называемых сервисами. Сервисы, это группы методов, которые объединены общим набором решаемых требований или целей.
Основные принципы SOA
 Границы определены явносервис работает в процессе отделенном от клиента, вызвать сервис можно зная его адрес и контракт.
 Сервисы являются автономнымиработа одного сервиса не зависит от поведения другого
 Сервисы описываются схемами и контрактами (а не классами) сервисы должны быть кросс-платформенными, поэтому публикуются только описания сервисов а не программный код
 Совместимость сервисов базируется на policyнаборе правил, определяющих как обрабатывать сообщения
2

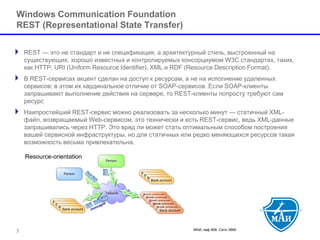

Windows Communication FoundationREST (Representational State Transfer)
REST —это не стандарт и не спецификация, а архитектурный стиль, выстроенный на существующих, хорошо известных и контролируемых консорциумом W3C стандартах, таких, как HTTP, URI (Uniform Resource Identifier), XML и RDF (Resource Description Format).
В REST-сервисах акцент сделан на доступ к ресурсам, а не на исполнение удаленных сервисов; в этом их кардинальное отличие от SOAP-сервисов. Если SOAP-клиенты запрашивают выполнение действия на сервере, то REST-клиенты попросту требуют сам ресурс
Наипростейший REST-сервис можно реализовать за несколько минут —статичный XML- файл, возвращаемый Web-сервисом, это технически и есть REST-сервис, ведь XML-данные запрашивались через HTTP. Это вряд ли может стать оптимальным способом построения вашей сервисной инфраструктуры, но для статичных или редко меняющихся ресурсов такая возможность весьма привлекательна. 3

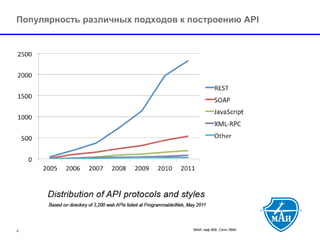

Популярность различных подходов к построению API
4

Windows Communication Foundationструктура сервиса
5

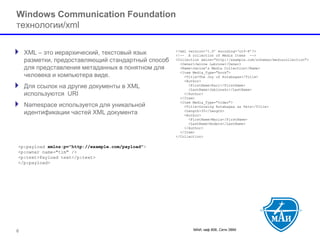

Windows Communication Foundationтехнологии/xml
XML –это иерархический, текстовый язык разметки, предоставляющий стандартный способ для представления метаданных в понятном для человека и компьютера виде.
Для ссылок на другие документы в XMLиспользуются URI
Namespace используется для уникальной идентификации частей XML документа
6
<?xml version=‘1.0’ encoding=‘utf-8’?>  <Collection xmlns="http://example.com/schemas/mediacollection"> <Owner>Janine Labrune</Owner> <Name>Janine’s Media Collection</Name> <Item Media_Type="book"> <Title>The Joy of Rutabagas</Title> <Author> <FirstName>Karl</FirstName> <LastName>Jablonski</LastName> </Author> </Item> <Item Media_Type="video"> <Title>Growing Rutabagas as Pets</Title> <Length>35</Length> <Author> <FirstName>Maria</FirstName> <LastName>Anders</LastName> </Author> </Item> </Collection>
<p:payload xmlns:p="http://example.com/payload"> <p:owner name="tim" /> <p:text>Payload text</p:text> </p:payload>

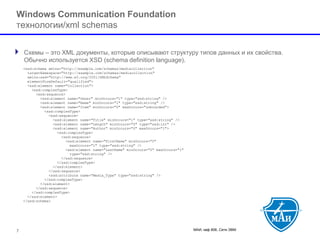

Windows Communication Foundationтехнологии/xml schemas
Схемы –это XML документы, которые описывают структуру типов данных и их свойства. Обычно используется XSD (schema definition language).
7
<xsd:schema xmlns="http://example.com/schemas/mediacollection" targetNamespace="http://example.com/schemas/mediacollection" xmlns:xsd="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified"> <xsd:element name="Collection"> <xsd:complexType> <xsd:sequence> <xsd:element name="Owner" minOccurs="1" type="xsd:string" /> <xsd:element name="Name" minOccurs="1" type="xsd:string" /> <xsd:element name="Item" minOccurs="0" maxOccurs="unbounded"> <xsd:complexType> <xsd:sequence> <xsd:element name="Title" minOccurs="1" type="xsd:string" /> <xsd:element name="Length" minOccurs="0" type="xsd:int" /> <xsd:element name="Author" minOccurs="0" maxOccurs="1"> <xsd:complexType> <xsd:sequence> <xsd:element name="FirstName" minOccurs="0" maxOccurs="1" type="xsd:string" /> <xsd:element name="LastName" minOccurs="0" maxOccurs="1" type="xsd:string" /> </xsd:sequence> </xsd:complexType> </xsd:element> </xsd:sequence> <xsd:attribute name="Media_Type" type="xsd:string" /> </xsd:complexType> </xsd:element> </xsd:sequence> </xsd:complexType> </xsd:element> </xsd:schema>

МАИ, каф 806, Сети ЭВМ 8
Windows Communication Foundationтехнологии/wsdl [1/2]
WSDL –язык описания веб-сервиса.
WSDL состоит из двух частей:
 Абстрактной, описывающей структуру данных и методов веб-сервиса.
 Конкретной, описывающей, как данный веб- сервис может быть вызван.
Элементы WSDL
 Types–описывает типы данных, передаваемые и получаемые веб-сервисом.
 Message –описывает сообщения, передаваемые по сети при вызове веб- сервисов.
 PortType–абстрактное описание веб- сервиса. Состоит из описания набора операций, которые могут иметь как входные так и выходные сообщения.
 Binding–конкретное описание PortType, с указанием протокола, по которому можно вызвать данный сервис.
 Service–конкретное описание веб-сервиса, которое указывает по какому адресу может быть вызван тот или иной Binding.

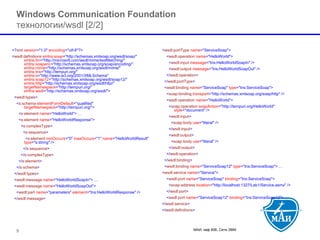

Windows Communication Foundationтехнологии/wsdl [2/2]
<?xmlversion="1.0" encoding="utf-8"?>
<wsdl:definitionsxmlns:soap="http://schemas.xmlsoap.org/wsdl/soap/" xmlns:tm="http://microsoft.com/wsdl/mime/textMatching/" xmlns:soapenc="http://schemas.xmlsoap.org/soap/encoding/" xmlns:mime="http://schemas.xmlsoap.org/wsdl/mime/" xmlns:tns="http://tempuri.org/" xmlns:s="http://www.w3.org/2001/XMLSchema" xmlns:soap12="http://schemas.xmlsoap.org/wsdl/soap12/" xmlns:http="http://schemas.xmlsoap.org/wsdl/http/" targetNamespace="http://tempuri.org/" xmlns:wsdl="http://schemas.xmlsoap.org/wsdl/">
<wsdl:types>
<s:schemaelementFormDefault="qualified" targetNamespace="http://tempuri.org/">
<s:elementname="HelloWorld">…
<s:elementname="HelloWorldResponse">
<s:complexType>
<s:sequence>
<s:elementminOccurs="0" maxOccurs="1" name="HelloWorldResult" type="s:string" />
</s:sequence>
</s:complexType>
</s:element>
</s:schema>
</wsdl:types>
<wsdl:messagename="HelloWorldSoapIn">…
<wsdl:messagename="HelloWorldSoapOut">
<wsdl:partname="parameters" element="tns:HelloWorldResponse" />
</wsdl:message>
<wsdl:portTypename="ServiceSoap">
<wsdl:operationname="HelloWorld">
<wsdl:inputmessage="tns:HelloWorldSoapIn" />
<wsdl:outputmessage="tns:HelloWorldSoapOut" />
</wsdl:operation>
</wsdl:portType>
<wsdl:bindingname="ServiceSoap" type="tns:ServiceSoap">
<soap:bindingtransport="http://schemas.xmlsoap.org/soap/http" />
<wsdl:operationname="HelloWorld">
<soap:operationsoapAction="http://tempuri.org/HelloWorld" style="document" />
<wsdl:input>
<soap:bodyuse="literal" />
</wsdl:input>
<wsdl:output>
<soap:bodyuse="literal" />
</wsdl:output>
</wsdl:operation>
</wsdl:binding>
<wsdl:bindingname="ServiceSoap12" type="tns:ServiceSoap">…
<wsdl:servicename="Service">
<wsdl:portname="ServiceSoap" binding="tns:ServiceSoap">
<soap:addresslocation="http://localhost:1327/Lab1/Service.asmx" />
</wsdl:port>
<wsdl:portname="ServiceSoap12" binding="tns:ServiceSoap12">…
</wsdl:service>
</wsdl:definitions>

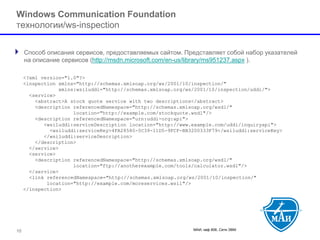

Windows Communication Foundationтехнологии/ws-inspection
Способ описания сервисов, предоставляемых сайтом. Представляет собой набор указателей на описание сервисов(http://msdn.microsoft.com/en-us/library/ms951237.aspx).
10
<?xml version="1.0"?>
<inspection xmlns="http://schemas.xmlsoap.org/ws/2001/10/inspection/"
xmlns:wsiluddi="http://schemas.xmlsoap.org/ws/2001/10/inspection/uddi/">
<service>
<abstract>A stock quote service with two descriptions</abstract>
<description referencedNamespace="http://schemas.xmlsoap.org/wsdl/"
location="http://example.com/stockquote.wsdl"/>
<description referencedNamespace="urn:uddi-org:api">
<wsiluddi:serviceDescription location="http://www.example.com/uddi/inquiryapi">
<wsiluddi:serviceKey>4FA28580-5C39-11D5-9FCF-BB3200333F79</wsiluddi:serviceKey>
</wsiluddi:serviceDescription>
</description>
</service>
<service>
<description referencedNamespace="http://schemas.xmlsoap.org/wsdl/"
location="ftp://anotherexample.com/tools/calculator.wsdl"/>
</service>
<link referencedNamespace="http://schemas.xmlsoap.org/ws/2001/10/inspection/"
location="http://example.com/moreservices.wsil"/>
</inspection>

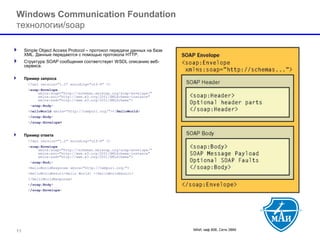

Windows Communication Foundationтехнологии/soap
SimpleObjectAccessProtocol–протокол передачи данных на базе XML. Данные передаются с помощью протокола HTTP.
Структура SOAP сообщения соответствует WSDL описанию веб- сервиса.
Примерзапроса
<?xmlversion="1.0" encoding="utf-8" ?>
<soap:Envelopexmlns:soap="http://schemas.xmlsoap.org/soap/envelope/" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema">
<soap:Body>
<HelloWorldxmlns="http://tempuri.org/"></HelloWorld>
</soap:Body>
</soap:Envelope>
Примерответа
<?xmlversion="1.0" encoding="utf-8" ?>
<soap:Envelopexmlns:soap="http://schemas.xmlsoap.org/soap/envelope/" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema">
<soap:Body>
<HelloWorldResponsexmlns="http://tempuri.org/">
<HelloWorldResult>Hello World! </HelloWorldResult>
</HelloWorldResponse>
</soap:Body>
</soap:Envelope>

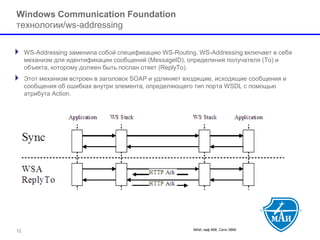

Windows Communication Foundationтехнологии/ws-addressing
WS-Addressing заменила собой спецификацию WS-Routing. WS-Addressing включает в себя механизм для идентификации сообщений (MessageID), определения получателя (To) и объекта, которому должен быть послан ответ (ReplyTo).
Этот механизм встроен в заголовок SOAP и удлиняет входящие, исходящие сообщения и сообщения об ошибках внутри элемента, определяющего тип порта WSDL с помощью атрибута Action. 12

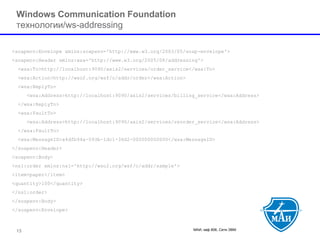

Windows Communication Foundationтехнологии/ws-addressing
13
<soapenv:Envelope xmlns:soapenv='http://www.w3.org/2003/05/soap-envelope'>
<soapenv:Header xmlns:wsa='http://www.w3.org/2005/08/addressing'>
<wsa:To>http://localhost:9090/axis2/services/order_service</wsa:To>
<wsa:Action>http://wso2.org/wsf/c/addr/order</wsa:Action>
<wsa:ReplyTo>
<wsa:Address>http://localhost:9090/axis2/services/billing_service</wsa:Address>
</wsa:ReplyTo>
<wsa:FaultTo>
<wsa:Address>http://localhost:9090/axis2/services/reorder_service</wsa:Address>
</wsa:FaultTo>
<wsa:MessageID>a4dfb94a-593b-1dc1-36d2-000000000000</wsa:MessageID>
</soapenv:Header>
<soapenv:Body>
<ns1:order xmlns:ns1='http://wso2.org/wsf/c/addr/sample'>
<item>paper</item>
<quantity>100</quantity>
</ns1:order>
</soapenv:Body>
</soapenv:Envelope>

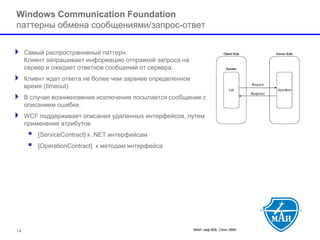

Windows Communication Foundationпаттерны обмена сообщениями/запрос-ответ
Самый распространненый паттерн. Клиент запрашивает информацию отправкой запроса на сервер и ожидает ответное сообщений от сервера.
Клиент ждет ответа не более чем заранее определенное время (timeout)
В случае возникновения исключения посылается сообщение с описанием ошибки.
WCF поддерживает описания удаленных интерфейсов, путем применения атрибутов
 [ServiceContract] к .NET интерфейсам
 [OperationContract] к методам интерфейса
14

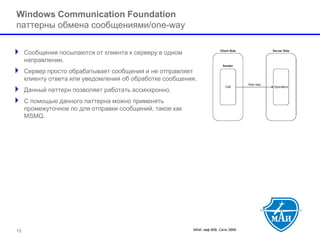

Windows Communication Foundationпаттерны обмена сообщениями/one-way
Сообщения посылаются от клиента к серверу в одном направлении.
Сервер просто обрабатывает сообщения и не отправляет клиенту ответа или уведомления об обработке сообщения.
Данный паттерн позволяет работать ассинхронно.
С помощью данного паттерна можно применять промежуточное по для отправки сообщений, такое как MSMQ.
15

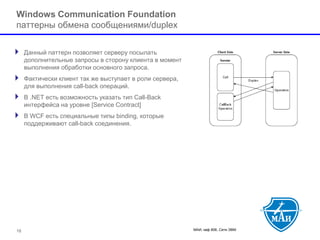

Windows Communication Foundationпаттерны обмена сообщениями/duplex
Данный паттерн позволяет серверу посылать дополнительные запросы в сторону клиента в момент выполнения обработки основного запроса.
Фактически клиент так же выступает в роли сервера, для выполнения call-back операций.
В .NET есть возможность указать тип Call-Back интерфейса на уровне [Service Contract]
В WCF есть специальные типы binding, которые поддерживают call-back соединения.
16

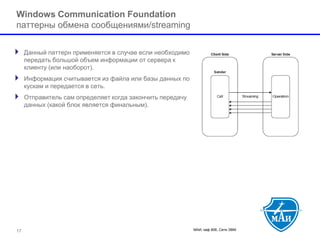

Windows Communication Foundationпаттерны обмена сообщениями/streaming
Данный паттерн применяется в случае если необходимо передать большой объем информации от сервера к клиенту (или наоборот).
Информация считывается из файла или базы данных по кускам и передается в сеть.
Отправитель сам определяет когда закончить передачу данных (какой блок является финальным).
17

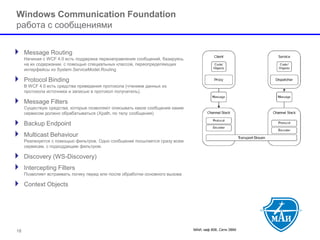

Windows Communication Foundationработа с сообщениями
Message RoutingНачиная с WCF 4.0 есть поддержка перенаправления сообщений, базируясь на их содержании, с помощью специальных классов, переопределяющих интерфейсы из System.ServiceModel.Routing
Protocol BindingВ WCF 4.0 есть средства приведения протокола (чтением данных из протокола источника и записью в протокол получатель).
Message FiltersСуществую средства, которые позволяют описывать какое сообщение каким сервисом должно обрабатываться (Xpath, по телу сообщения)
Backup Endpoint
Multicast BehaviourРеализуется с помощью фильтров. Одно сообщение посылается сразу всем сервисам, с подходдящим фильтром.
Discovery (WS-Discovery)
Intercepting FiltersПозволяет встраивать логику перед или после обработки основного вызова
Context Objects
18

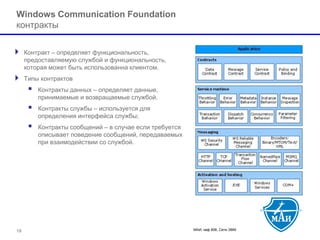

Windows Communication Foundation контракты
Контракт –определяет функциональность, предоставляемую службой и функциональность, которая может быть использованна клиентом.
Типы контрактов
 Контракты данных –определяет данные, принимаемые и возвращаемые службой.
 Контракты службы –используется для определения интерфейса службы;
 Контракты сообщений –в случае если требуется описывает поведение сообщений, передаваемых при взаимодействии со службой.

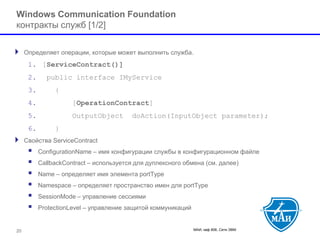

Windows Communication Foundation контракты служб[1/2]
Определяет операции, которые может выполнить служба.
1.[ServiceContract()]
2.public interface IMyService
3.{
4.[OperationContract]
5.OutputObject doAction(InputObject parameter);
6.}
Свойства ServiceContract
 ConfigurationName –имя конфигурации службы в конфигурационном файле
 CallbackContract–используется для дуплексного обмена (см. далее)
 Name–определяет имя элемента portType
 Namespace –определяет пространство имен для portType
 SessionMode –управление сессиями
 ProtectionLevel–управление защитой коммуникаций

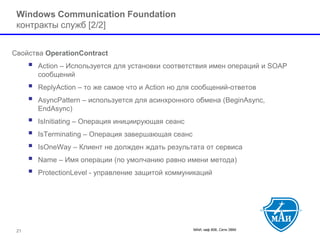

Windows Communication Foundation контрактыслужб [2/2]
Свойства OperationContract
 Action –Используется для установки соответствия имен операций и SOAPсообщений
 ReplyAction–то же самое что и Action но для сообщений-ответов
 AsyncPattern–используется для асинхронного обмена (BeginAsync, EndAsync)
 IsInitiating–Операция инициирующая сеанс
 IsTerminating–Операция завершающая сеанс
 IsOneWay–Клиент не должден ждать результата от сервиса
 Name–Имя операции (по умолчанию равно имени метода)
 ProtectionLevel-управление защитой коммуникаций

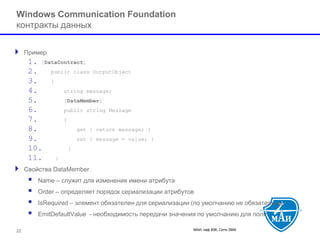

Windows Communication Foundation контракты данных
Пример
1.[DataContract]
2.public class OutputObject
3.{
4.string message;
5.[DataMember]
6.public string Message
7.{
8.get { return message; }
9.set { message = value; }
10.}
11.}
Свойства DataMember
 Name –служит для изменения имени атрибута
 Order–определяет порядок сериализации атрибутов
 IsRequired–элемент обязателен для сериализации (по умолчанию не обязательны)
 EmitDefaultValue-необходимость передачи значения по умолчанию для поля

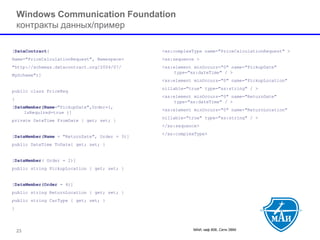

Windows Communication Foundation контракты данных/пример
[DataContract(
Name="PriceCalculationRequest", Namespace=
"http://schemas.datacontract.org/2004/07/
MyScheme")]
public class PriceReq
{
[DataMember(Name="PickupDate",Order=1, IsRequired=true )]
private DateTimeFromDate{ get; set; }
[DataMember(Name= "ReturnDate", Order = 3)]
public DateTimeToDate{ get; set; }
[DataMember( Order = 2)]
public string PickupLocation{ get; set; }
[DataMember(Order= 4)]
public string ReturnLocation{ get; set; }
public string CarType{ get; set; }
}
<xs:complexTypename="PriceCalculationRequest" >
<xs:sequence>
<xs:elementminOccurs="0" name="PickupDate" type="xs:dateTime" / >
<xs:elementminOccurs="0" name="PickupLocation"
nillable="true" type="xs:string" / >
<xs:elementminOccurs="0" name="ReturnDate" type="xs:dateTime" / >
<xs:elementminOccurs="0" name="ReturnLocation"
nillable="true" type="xs:string" / >
</xs:sequence>
</xs:complexType>
23

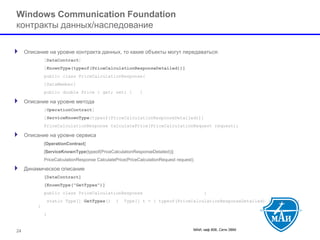

Windows Communication Foundation контракты данных/наследование
Описание на уровне контракта данных, то какие объекты могут передаваться:
[DataContract]
[KnownType(typeof(PriceCalculationResponseDetailed))]
public class PriceCalculationResponse{
[DataMember]
public double Price { get; set; }}
Описание на уровне метода
[OperationContract]
[ServiceKnownType(typeof(PriceCalculationResponseDetailed))]
PriceCalculationResponse CalculatePrice(PriceCalculationRequest request);
Описание на уровне сервиса
[OperationContract]
[ServiceKnownType(typeof(PriceCalculationResponseDetailed))]
PriceCalculationResponse CalculatePrice(PriceCalculationRequest request);
Динамическое описание
[DataContract]
[KnownType("GetTypes")]
public class PriceCalculationResponse{
static Type[] GetTypes(){Type[] t = { typeof(PriceCalculationResponseDetailed) };return t; }
}
24

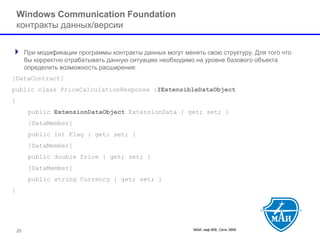

Windows Communication Foundation контракты данных/версии
При модификации программы контракты данных могут менять свою структуру. Для того что бы корректно отрабатывать данную ситуацию необходимо на уровне базового объекта определить возможность расширения:
[DataContract]
public class PriceCalculationResponse :IExtensibleDataObject
{
public ExtensionDataObjectExtensionData { get; set; }
[DataMember]
public int Flag { get; set; }
[DataMember]
public double Price { get; set; }
[DataMember]
public string Currency { get; set; }
}
25

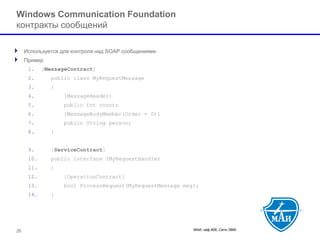

Windows Communication Foundation контракты сообщений
Используется для контроля над SOAP сообщениями.
Пример
1.[MessageContract]
2.public class MyRequestMessage
3.{
4.[MessageHeader]
5.public int count;
6.[MessageBodyMember(Order = 0)]
7.public String person;
8.}
9.[ServiceContract]
10.public interface IMyRequestHandler
11.{
13.bool ProcessRequest(MyRequestMessage msg);
14.}

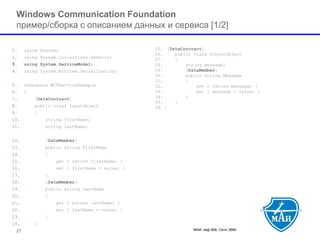

Windows Communication Foundation пример/cборка с описанием данных и сервиса[1/2]
1.using System;
2.using System.Collections.Generic;
3.using System.ServiceModel;
4.using System.Runtime.Serialization;
5.namespace WCFServiceExample
6.{
7.[DataContract]
8.public class InputObject
9.{
10.string firstName;
11.string lastName;
12.[DataMember]
13.public string FirstName
14.{
15.get { return firstName; }
16.set { firstName = value; }
17.}
18.[DataMember]
19.public string LastName
20.{
21.get { return lastName; }
22.set { lastName = value; }
23.}
24.}
25.[DataContract]
26.public class OutputObject
27.{
28.string message;
29.[DataMember]
30.public string Message
31.{
32.get { return message; }
33.set { message = value; }
34.}
35.}
36.}

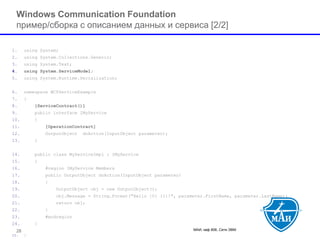

Windows Communication Foundation пример/cборка с описанием данных и сервиса[2/2]
1.using System;
3.using System.Text;
5.using System.Runtime.Serialization;
6.namespace WCFServiceExample
7.{
8.[ServiceContract()]
9.public interface IMyService
10.{
12.OutputObject doAction(InputObject parameter);
13.}
14.public class MyServiceImpl : IMyService
15.{
16.#region IMyService Members
17.public OutputObject doAction(InputObject parameter)
18.{
19.OutputObject obj = new OutputObject();
20.obj.Message = String.Format("Hello {0} {1}!", parameter.FirstName, parameter.LastName);
21.return obj;
22.}
23.#endregion
24.}
25.}

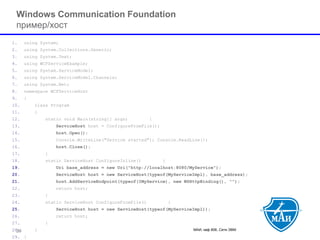

Windows Communication Foundation пример/хост
1.using System;
4.using WCFServiceExample;
6.using System.ServiceModel.Channels;
7.using System.Net;
8.namespace WCFServiceHost
9.{
10.class Program
11.{
12.static void Main(string[] args) {
13.ServiceHosthost = ConfigureFromFile();
14.host.Open();
15.Console.WriteLine("Service started"); Console.ReadLine();
16.host.Close();
17.}
18.static ServiceHost ConfigureInline() {
19.Uri base_address = new Uri("http://localhost:8080/MyService");
20.ServiceHost host = new ServiceHost(typeof(MyServiceImpl), base_address);
21.host.AddServiceEndpoint(typeof(IMyService), new WSHttpBinding(), "");
22.return host;
23.}
24.static ServiceHost ConfigureFromFile() {
25.ServiceHost host = new ServiceHost(typeof(MyServiceImpl));
26.return host;
27.}
28.}
29.}

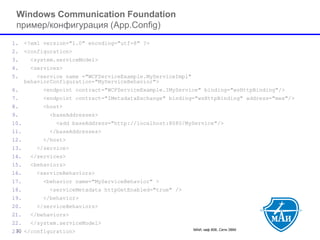

Windows Communication Foundation пример/конфигурация (App.Config)
1.<?xml version="1.0" encoding="utf-8" ?>
2.<configuration>
3.<system.serviceModel>
4.<services>
5.<service name ="WCFServiceExample.MyServiceImpl" behaviorConfiguration="MyServiceBehavior">
6.<endpoint contract="WCFServiceExample.IMyService" binding="wsHttpBinding"/>
7.<endpoint contract="IMetadataExchange" binding="wsHttpBinding" address="mex"/>
8.<host>
9.<baseAddresses>
10.<add baseAddress="http://localhost:8080/MyService"/>
11.</baseAddresses>
12.</host>
13.</service>
14.</services>
15.<behaviors>
16.<serviceBehaviors>
17.<behavior name="MyServiceBehavior" >
18.<serviceMetadata httpGetEnabled="true" />
19.</behavior>
20.</serviceBehaviors>
21.</behaviors>
22.</system.serviceModel>
23.</configuration>

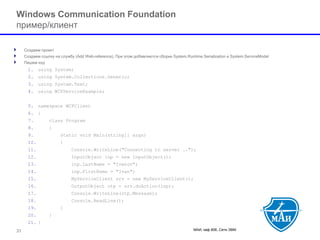

Windows Communication Foundation пример/клиент
Создаем проект
Создаем ссылку на службу (Add Web-reference). При этом добавляются сборки System.Runtime.Serializationи System.ServiceModel
Пишем код
1.using System;
4.using WCFServiceExample;
5.namespace WCFClient
6.{
7.class Program
8.{
9.static void Main(string[] args)
10.{
11.Console.WriteLine("Connecting to server ..");
12.InputObject inp = new InputObject();
13.inp.LastName = "Ivanov";
14.inp.FirstName = "Ivan";
15.MyServiceClient srv = new MyServiceClient();
16.OutputObject otp = srv.doAction(inp);
17.Console.WriteLine(otp.Message);
18.Console.ReadLine();
19.}
20.}
21.}

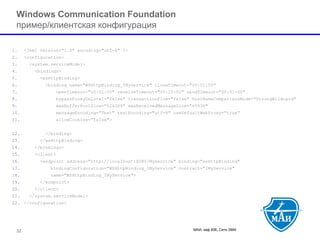

Windows Communication Foundation пример/клиентская конфигурация
2.<configuration>
4.<bindings>
5.<wsHttpBinding>
6.<binding name="WSHttpBinding_IMyService" closeTimeout="00:01:00"
7.openTimeout="00:01:00" receiveTimeout="00:10:00" sendTimeout="00:01:00"
8.bypassProxyOnLocal="false" transactionFlow="false" hostNameComparisonMode="StrongWildcard"
9.maxBufferPoolSize="524288" maxReceivedMessageSize="65536"
10.messageEncoding="Text" textEncoding="utf-8" useDefaultWebProxy="true"
11.allowCookies="false">
12.</binding>
13.</wsHttpBinding>
14.</bindings>
15.<client>
16.<endpoint address="http://localhost:8080/MyService" binding="wsHttpBinding"
17.bindingConfiguration="WSHttpBinding_IMyService" contract="IMyService"
18.name="WSHttpBinding_IMyService">
19.</endpoint>
20.</client>
22.</configuration>

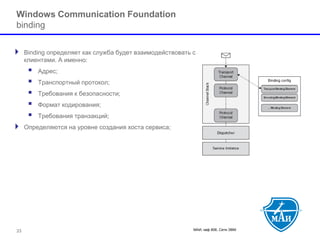

Windows Communication Foundationbinding
Binding определяет как служба будет взаимодействовать с клиентами. А именно:
 Адрес;
 Транспортный протокол;
 Требования к безопасности;
 Формат кодирования;
 Требования транзакций;
Определяются на уровне создания хоста сервиса;

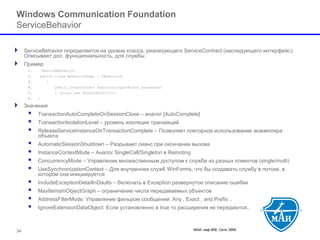

Windows Communication Foundation ServiceBehavior
ServiceBehavior определяется на уровне класса, реализующего ServiceContract (наследующего интерфейс). Описывает доп. функциональность, для службы.
Пример
1.[ServiceBehavior]
2.public class MyServiceImpl : IMyService
3.{
4.public OutputObject doAction(InputObject parameter)
5.{return new OutputObject();}
6.}
Значения
 TransactionAutoCompleteOnSessionClose –аналог [AutoComplete]
 TransactionIsolationLevel –уровень изоляции транзакций
 ReleaseServiceInstanceOnTransactionComplete–Позволяет повторное использование экземпляра объекта
 AutomaticSessionShutdown–Разрывает сеанс при окончании вызова
 InstanceContextMode–Аналог SingleCall/Singleton в Remoting
 ConcurrencyMode –Управление множественным доступом к службе из разных клиентов(single/multi)
 UseSynchronizationContext–Для внутренних служб WinForms, что бы создавать службу в потоке, в котором она инициируется
 IncludeExceptionDetailInDaults–Включать в Exception развернутое описание ошибки
 MaxItemsInObjectGraph–ограничение числа передаваемых объектов
 AddressFilterMode: Управление фильром сообщений: Any , Exact , and Prefix ..
 IgnoreExtensionDataObject: Если установленно в true то расширения не передаются..

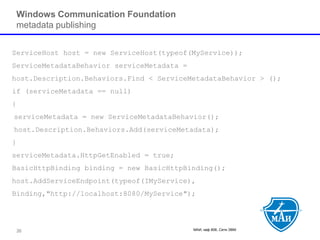

Windows Communication Foundation metadata publishing
ServiceHosthost = new ServiceHost(typeof(MyService));
ServiceMetadataBehaviorserviceMetadata=
host.Description.Behaviors.Find< ServiceMetadataBehavior> ();
if (serviceMetadata== null)
{
serviceMetadata= new ServiceMetadataBehavior();
host.Description.Behaviors.Add(serviceMetadata);
}
serviceMetadata.HttpGetEnabled= true;
BasicHttpBindingbinding = new BasicHttpBinding();
host.AddServiceEndpoint(typeof(IMyService),
Binding,"http://localhost:8080/MyService");
35

Windows Communication Foundation OperationBehavior
Применяется к методам класса, реализующего интерфейс с ServiceContract
Значения
 AutoDisposeParameters –если стоит true –то за очистку параметров отвечает сервер, иначе –клиент.
 Impersonation–позволяет идентифицировать вызывающего;
 ReleaseInstanceMode–определяет режим освобождения экземпляра (на уровне операции);
 TransactionScopeRequired–требуется ли транзакция или нет;
 TransactionAutoComplete–должна ли транзакция завершаться автоматически или нет;

Windows Communication Foundation OperationBehavior/пример
using System;
using Wrox.CarRentalService.Contracts;
namespace Wrox.CarRentalService.Implementations.Europe
{
public class CarRentalService: ICarRentalService
{
[OperationBehavior(
AutoDisposeParameters= true,
Impersonation = ImpersonationOption.NotAllowed,
ReleaseInstanceMode= ReleaseInstanceMode.None,
TransactionAutoComplete= true,
TransactionScopeRequired= false)]
double CalculatePrice(DateTimepickupDate, DateTimereturnDate,stringpickupLocation, string vehiclePreference)
{
// method code here
}
}
}
37

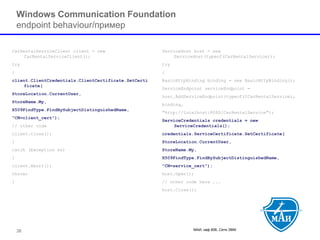

Windows Communication Foundation endpoint behaviour/пример
CarRentalServiceClientclient = new CarRentalServiceClient();
try
{
client.ClientCredentials.ClientCertificate.SetCertificate(
StoreLocation.CurrentUser,
StoreName.My,
X509FindType.FindBySubjectDistinguishedName,
"CN=client_cert");
// other code
client.Close();
}
catch (Exception ex)
{
client.Abort();
throw;
}
ServiceHosthost = new ServiceHost(typeof(CarRentalService));
try
{
BasicHttpBindingbinding = new BasicHttpBinding();
ServiceEndpointserviceEndpoint=
host.AddServiceEndpoint(typeof(ICarRentalService),
binding,
"http://localhost:8080/CarRentalService");
ServiceCredentialscredentials = new ServiceCredentials();
credentials.ServiceCertificate.SetCertificate(
StoreLocation.CurrentUser,
StoreName.My,
X509FindType.FindBySubjectDistinguishedName,
"CN=service_cert");
host.Open();
// other code here ...
host.Close();
38

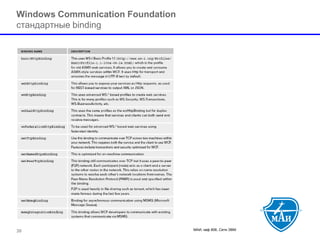

Windows Communication Foundationстандартные binding
39

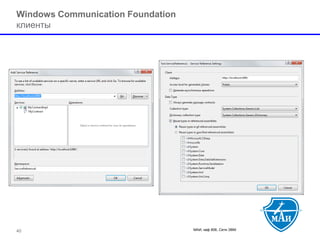

Windows Communication Foundation клиенты
40

Windows Communication Foundation клиенты
Клиентскому приложению для получения доступа к службе нужен прокси. Его можно создать:
 Visual Studio –Add Service Reference
 Инструмент svcutil.exe
 Класс ChannelFactory<TChannel>
Пример
1.static OutputObject UseChannelFactory(InputObject inp)
2.{
3.WSHttpBinding binding = new WSHttpBinding();
4.EndpointAddress address = new EndpointAddress("http://localhost:8080/MyService");
5.ChannelFactory<IMyService> factory = new ChannelFactory<IMyService>(binding, address);
6.try
7.{
8.IMyService service = factory.CreateChannel();
9.return service.doAction(inp);
10.}
11.finally
12.{
13.factory.Close();
14.}
15.}

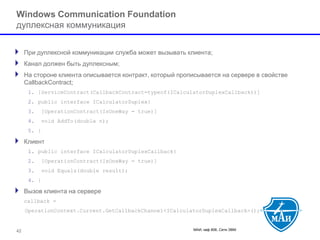

Windows Communication Foundation дуплексная коммуникация
При дуплексной коммуникации служба может вызывать клиента;
Канал должен быть дуплексным;
На стороне клиента описывается контракт, который прописывается на сервере в свойстве CallbackContract;
1.[ServiceContract(CallbackContract=typeof(ICalculatorDuplexCallback))]
2.public interface ICalculatorDuplex{
3.[OperationContract(IsOneWay = true)]
4.void AddTo(double n);
5.}
Клиент
1.public interface ICalculatorDuplexCallback{
2.[OperationContract(IsOneWay = true)]
3.void Equals(double result);
4.}
Вызов клиента на сервере
callback =
OperationContext.Current.GetCallbackChannel<ICalculatorDuplexCallback>();

Windows Communication Foundation использование HTTPS и NTLM авторизации
2.<configuration>
4.<bindings>
5.<basicHttpBinding>
6.<binding name="ClientServiceSoap" closeTimeout="00:01:00" openTimeout="00:01:00"
7.receiveTimeout="00:10:00" sendTimeout="00:01:00" allowCookies="false"
8.bypassProxyOnLocal="false" hostNameComparisonMode="StrongWildcard"
9.maxBufferSize="65536" maxBufferPoolSize="524288" maxReceivedMessageSize="65536"
10.messageEncoding="Text" textEncoding="utf-8" transferMode="Buffered"
11.useDefaultWebProxy="true">
12.<readerQuotas maxDepth="32" maxStringContentLength="8192" maxArrayLength="16384"
13.maxBytesPerRead="4096" maxNameTableCharCount="16384" />
14.<security mode="Transport">
15.<transport clientCredentialType="Ntlm" realm="tfs.sitels.ru" />
16.<message clientCredentialType="UserName" algorithmSuite="Default" />
17.</security>
18.</binding>
19.</basicHttpBinding>
20.</bindings>
21.<client>
22.<endpoint address="https://tfs.sitels.ru:8081/WorkItemTracking/v1.0/ClientService.asmx"
23.binding="basicHttpBinding"
24.bindingConfiguration="ClientServiceSoap"
25.contract="TFSService.ClientServiceSoap" name="ClientServiceSoap" />
26.</client>
28.</configuration>

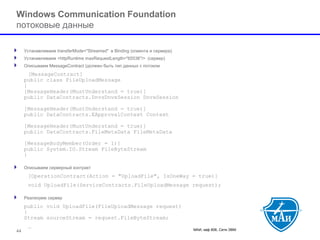

Windows Communication Foundation потоковые данные
Устанавливаем transferMode="Streamed" в Binding (клиента и сервера).
Устанавливаем <httpRuntime maxRequestLength="65536"/> (сервер)
Описываем MessageContract (должен быть тип данных с потоком
[MessageContract] public class FileUploadMessage{ [MessageHeader(MustUnderstand = true)] public DataContracts.DnvsDnvxSession DnvxSession[MessageHeader(MustUnderstand = true)] public DataContracts.EApprovalContext Context[MessageHeader(MustUnderstand = true)] public DataContracts.FileMetaData FileMetaData[MessageBodyMember(Order = 1)] public System.IO.Stream FileByteStream}
Описываем серверный контракт
[OperationContract(Action = "UploadFile", IsOneWay = true)]
void UploadFile(ServiceContracts.FileUploadMessage request);
Реализуем сервер
public void UploadFile(FileUploadMessage request) { Stream sourceStream = request.FileByteStream;
…

Windows Communication Foundationinstancecontectmode/PerCall
// Per Call
[ServiceBehavior(
InstanceContextMode = InstanceContextMode.PerCall)]
{
…
//Singleton
[ServiceBehavior(InstanceContextMode = InstanceContextMode.Single,
ConcurrencyMode = ConcurrencyMode. Multiple )]
{
…
// Per session
[ServiceBehavior(InstanceContextMode = InstanceContextMode.PerSession)]
{
…
PerCall
 При каждом новом вызове сервера создается новый экземпляр объекта на сервере.
 Очень удобно для масштабирования.
 Накладные расходы на создание объекта.
Singleton
 Используется один экземплярвсегда.
 Необходимо установить ConcurrencyMode.Multiple
PerSession
 Каждый клиент взаимодействует всегда с одним и тем же сервером.
 Взаимодействие обрывается по таймауту или по прерывании сессии клиентом (вызов метода Close).
45

Windows Communication FoundationserviceThrottling Behavior
< serviceBehaviors >
< behavior name="throttlingBehavior" >
< serviceThrottling
maxConcurrentCalls ="5"
maxConcurrentSessions="2"
maxConcurrentInstances="3" / >
< /behavior >
< /serviceBehaviors >
Включение счетчиков производительности
< system.serviceModel >
< diagnostics performanceCounters="All"/ >
< /system.serviceModel >
Позволяет управлять нагрузкой на сервер
Ограничивает максимальное число параллельно выполняемых процессов
Максимальное число параллельно поддерживаемых сессий
Максимальное число одновременно загруженных в память объектов сервера
46

Windows Communication FoundationConcurrencyMode
Устанавливается ServiceBehavior
По умолчанию, ConcurrencyMode.Single
 У одному объекту может обращаться только один поток (клиент)
 Нет проблем с разделяемым доступом к ресурсам
ConcurrencyMode.Multiple
 Любое количество потоков может обращаться к объекту
 Необходимо решать проблемы с разделяемым доступом
Имеет значение если вы разрабатываете многопоточный клиент с методом доступа PerSession или Singleton.
В случае PerCall –на каждый запрос и так создается новый серверный объект.
47

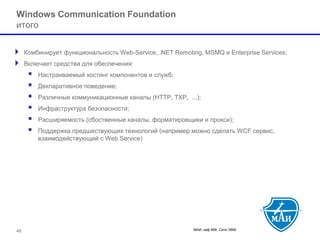

Windows Communication Foundation итого
Комбинирует функциональность Web-Service, .NET Remoting, MSMQ и Enterprise Services;
Включает средства для обеспечения:
 Настраиваемый хостинг компонентов и служб;
 Декларативное поведение;
 Различные коммуникационные каналы (HTTP, TXP, ...);
 Инфраструктура безопасности;
 Расширяемость (сбоственные каналы, форматировщики и прокси);
 Поддержка предшествующих технологий (например можно сделать WCF сервис, взаимодействующий с Web Service)

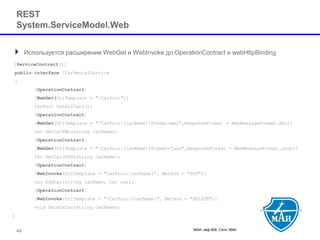

RESTSystem.ServiceModel.Web
Используется расширение WebGetи WebInvokeдлOperationContractи webHttpBinding
[ServiceContract()]
publicinterfaceICarRentalService
{
[OperationContract]
[WebGet(UriTemplate= "/CarPool")]
CarPoolGetAllCars();
[OperationContract]
[WebGet(UriTemplate= "/CarPool/{carName}?format=xml",ResponseFormat= WebMessageFormat.Xml)]
Car GetCarXML(string carName);
[OperationContract]
[WebGet(UriTemplate= "/CarPool/{carName}?format=json",ResponseFormat= WebMessageFormat.Json)]
Car GetCarJSON(string carName);
[OperationContract]
[WebInvoke(UriTemplate= "CarPool/{carName}", Method = "PUT")]
Car AddCar(string carName, Car car);
[OperationContract]
[WebInvoke(UriTemplate= "/CarPool/{carName}", Method = "DELETE")]
void DeleteCar(string carName);
}
49

Что почитать?
PROFESSIONAL
WCF 4
WINDOWS COMMUNICATION FOUNDATION WITH .NET 4
Pablo Cibraro Kurt Claeys Fabio Cozzolino Johann Grabner
50

AXIS2
Web-services & java
51

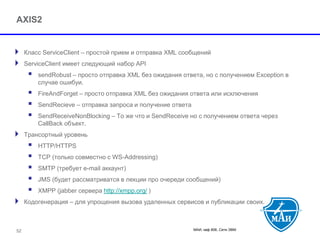

AXIS2
Класс ServiceClient –простой прием и отправка XML сообщений
ServiceClientимеет следующий набор API
 sendRobust –просто отправка XML без ожидания ответа, но с получением Exception в случае ошибуи.
 FireAndForget–просто отправка XML без ожидания ответа или исключения
 SendRecieve–отправка запроса и получение ответа
 SendReceiveNonBlocking–То же что и SendReceive но с получением ответа через CallBack объект.
Трансортный уровень
 HTTP/HTTPS
 TCP (только совместно с WS-Addressing)
 SMTP (требует e-mail аккаунт)
 JMS (будет рассматриватся в лекции про очереди сообщений)
 XMPP (jabber сервера http://xmpp.org/)
Кодогенерация –для упрощения вызова удаленных сервисов и публикации своих.
52

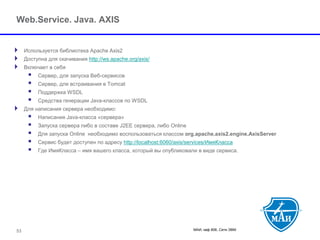

Web.Service. Java. AXIS
Используется библиотека Apache Axis2
Доступна для скачивания http://ws.apache.org/axis/
Включает в себя
 Сервер, для запуска Веб-сервисов
 Сервер, для встраивания в Tomcat
 Поддержка WSDL
 Средства генерации Java-классов по WSDL
Для написания сервера необходимо:
 Написания Java-класса «сервера»
 Запуска сервера либо в составе J2EE сервера, либо Online
 Для запуска Online необходимо воспользоваться классомorg.apache.axis2.engine.AxisServer
 Сервис будет доступен по адресу http://localhost:6060/axis/services/ИмяКласса
 Где ИмяКласса –имя вашего класса, который вы опубликовали в виде сервиса.

Web.Service. Java. AXIS. Сервер
1.publicclassMyService {
2.// всеpublic методы станут доступны как методы веб-сервиса (очень удобно)
3.publicint[] doHelloWorld(int[]src)
4.{
5.int[] result = newint[src.length];
6.for(inti=0;i<src.length;i++) result[i]=src[src.length-i-1];
7.returnresult;
8.}
9.// вообще говоря, исключения надо обрабатывать корректно
10.publicstaticvoidmain(String[] args) throwsException
11.{
12.// запускаем сервис
13.neworg.apache.axis2.engine.AxisServer().deployService(
14.MyService.class.getName());
15.}
16.}

AXIS2 Client
Клиент делается ещё проще:просто запускаем кодогенерациюпо URI wsdlили wsdl-файлу.
java -classpathaxis2-codegen-1.6.1.jar;axis2-kernel-1.6.1.jar;wsdl4j-1.6.2.jar;commons-logging- 1.1.1.jar;neethi-3.0.1.jar;axiom-api-1.2.12.jar;axiom-dom-1.2.12.jar;axiom-impl- 1.2.12.jar;XmlSchema-1.4.7.jar;axis2-adb-codegen-1.6.1.jar;axis2-adb-1.6.1.jar org.apache.axis2.wsdl.WSDL2Java -urihttp://localhost:6060/axis2/services/MyServer?wsdl
Получается набор файлов:
 MyServiceStub.java–заглушка сервиса
 MyServiceStubExceptionException0.java–исключение, генерируемоесервисом
 MyServiceStubCallbackHandler.java–callback объект для неблокируемых вызовов
55

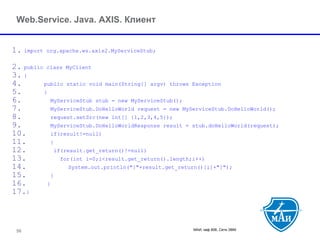

Web.Service. Java. AXIS. Клиент
1.import org.apache.ws.axis2.MyServiceStub;
2.public class MyClient
3.{
4.public static void main(String[] argv) throws Exception
5.{
6.MyServiceStub stub = new MyServiceStub();
7.MyServiceStub.DoHelloWorld request = new MyServiceStub.DoHelloWorld();
8.request.setSrc(new int[] {1,2,3,4,5});
9.MyServiceStub.DoHelloWorldResponse result = stub.doHelloWorld(request);
10.if(result!=null)
11.{
12.if(result.get_return()!=null)
13.for(int i=0;i<result.get_return().length;i++)
14.System.out.println("["+result.get_return()[i]+"]");
15.}
16.}
17.}

МАИ, Сети ЭВМ, Лекция №7

More Related Content

What's hot

Similar to МАИ, Сети ЭВМ, Лекция №7

More from Dima Dzuba

МАИ, Сети ЭВМ, Лекция №7
