![MS DEMO Plant
ASE Demo Plant Add your
logo here
(Operational in 2011/12):
A complete Stand Alone CSP Demo Plant using
molten salts with storage system and turbine.
Main Parameters:
1)One Loop: 600mt
2)(DNI): 1527 kWh/m2
3)HTF: (40% KNO3 60% NaNO3)
4)NOT: 290 – 550°C
5)Number of collectors: 6
6)Collecting area [m2]: 3398
7)Storage thermal capacity [MWh]: 4.27
8) Nominal electric gross power [kW] :350
9)Maximum electric gross power [kW] : 420
10)Steam turbine: Siemens
11)Turbine efficiency at nominal power [%]: 15.61
12)Integration heater thermal power [kW]: 500
13)Overall FF fraction [%]: 15
14)Yearly Net Electricity Production [MWh] 275
15)Power block operating hours [h/y]: 1300
European Union 11-15 April 2011
Sustainable Energy Week EUROPEAN
COMMISSION
25](https://image.slidesharecdn.com/cspmartini-110511114005-phpapp02/85/Csp-Ing-Martini-25-320.jpg)
Csp Ing. Martini
- 1. European Union 11-15April 2011 Sustainable Energy Week Why Renewable Energy is Hot Archimede Solar Energy Paolo Martini 15/04/2011 EUROPEAN COMMISSION

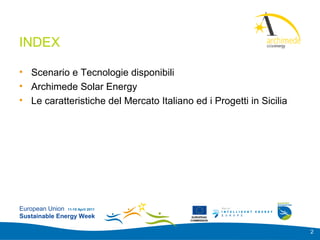

- 2. Add your logo here INDEX • Scenario e Tecnologie disponibili • Archimede Solar Energy • Le caratteristiche del Mercato Italiano ed i Progetti in Sicilia European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 2

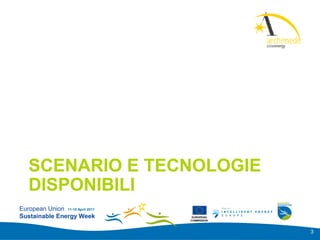

- 3. Add your logo here SCENARIO E TECNOLOGIE DISPONIBILI European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 3
- 4. Add your logo here A nuclear reactor, designed with care, placed at the safety distance of 150 millions km from Earth is more than enough to give us all the energy we need European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 5. Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 6. Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 7. Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION

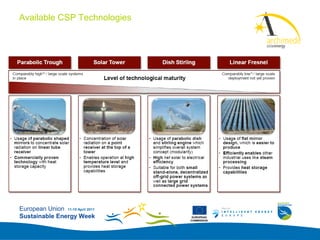

- 8. Available CSP Technologies Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 9. Available CSP Technologies Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION

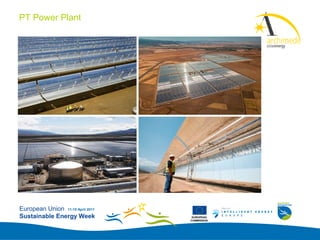

- 10. PT Power Plant Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 11. PT Power Plant- Andasol 1 Add your logo here Potenza nominale: 50 Mwe Energia elettrica prodotta: circa 190 GWh/anno Superficie captante: 510.000 m2 Sup. captante specifica : 10,2 m2/kWe Area totale: 182 ha Occupazione specifica: 36,4 m2/kWe Fattore di utilizzo: 4000 h/anno Storage 7.5H European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION Archimede Solar Energy | Company Presentation Paolo Martini – Business Development and sales Director
- 12. CSP History Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 13. Market - historicalgrowth and 5-year forecast Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 14. Add your logo here ARCHIMEDE SOLAR ENERGY European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 14
- 15. The Company Add your logo here Archimede Solar Enegy (ASE) produces receiver tubes for thermodynamic solar power plants. ASE is the sole producer with a commercially available solar receiver tube operating with molten salts as HTF European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 16. Market Placement Add your logo here We are an independent partner for all players in this market European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION

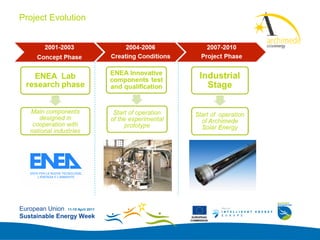

- 17. Project Evolution Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 18. Project Evolution Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 19. HD and ProductionLines Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 20. ASE – SolarReceiver Tube Add your logo here > Market Introduction 2008 > Designed for thermodynamic solar power plants operating high temperature (up to 550°C) with molten salts as HTF. > Selective coating stable up to 600 ° > High working temperature (580°C) > Coating durable and stable in air > Superior optical parameters > Minimized heat conduction losses > Produced under license from ENEA European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION

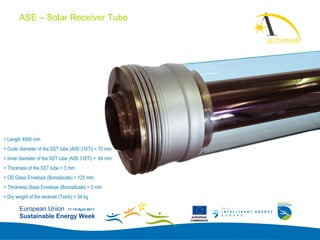

- 21. ASE – SolarReceiver Tube Add your logo here > Length 4060 mm > Outer diameter of the SST tube (AISI 316Ti) = 70 mm > Inner diameter of the SST tube (AISI 316Ti) = 64 mm > Thickness of the SST tube = 3 mm > OD Glass Envelope (Borosilicate) = 125 mm, > Thickness Glass Envelope (Borosilicate) = 3 mm > Dry weight of the receiver (Tamb) = 34 kg European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION

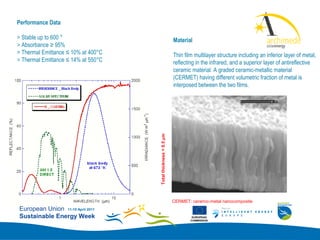

- 22. Performance Data Add your logo here > Stable up to 600 ° Material > Absorbance ≥ 95% > Thermal Emittance ≤ 10% at 400°C Thin film multilayer structure including an inferior layer of metal, > Thermal Emittance ≤ 14% at 550°C reflecting in the infrared, and a superior layer of antireflective ceramic material. A graded ceramic-metallic material (CERMET) having different volumetric fraction of metal is interposed between the two films. Total thickness < 0.5 µm CERMET: ceramic-metal nanocomposite European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 23. ASE – SolarReceiver Tube Add your logo here > Sol-gel coating based on alcoholic solution by dip-coating method > Long-Term Durable > Idrofobic Treatment > High Abrasion Resistance > Transmittance ≥96% European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 23
- 24. New Manufacturing Plant. Add your logo here 1)Foundation Stone: Jen. 2010 2)Operational: May 2011 3)More than 30.000 m2 4)Fully Automated 5)Innovative manufacturing process 6)Full capacity: 100.000 rec./Y (2011) – 140.000 rec/y (2012) European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION

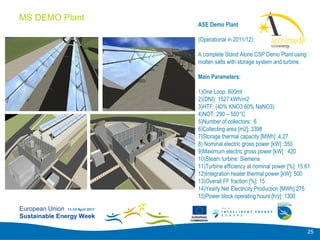

- 25. MS DEMO Plant ASE Demo Plant Add your logo here (Operational in 2011/12): A complete Stand Alone CSP Demo Plant using molten salts with storage system and turbine. Main Parameters: 1)One Loop: 600mt 2)(DNI): 1527 kWh/m2 3)HTF: (40% KNO3 60% NaNO3) 4)NOT: 290 – 550°C 5)Number of collectors: 6 6)Collecting area [m2]: 3398 7)Storage thermal capacity [MWh]: 4.27 8) Nominal electric gross power [kW] :350 9)Maximum electric gross power [kW] : 420 10)Steam turbine: Siemens 11)Turbine efficiency at nominal power [%]: 15.61 12)Integration heater thermal power [kW]: 500 13)Overall FF fraction [%]: 15 14)Yearly Net Electricity Production [MWh] 275 15)Power block operating hours [h/y]: 1300 European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 25

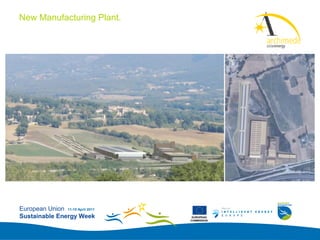

- 26. New Manufacturing Plant. Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 27. The New Frontierof Molten Salt Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 28. Oil vs. MoltenSalts Add your logo here -Molten salts work as sole fluid for both heat absorption and storage allowing a simplified design of the plant -Compared to traditional plants a smaller thermal storage fully compensate for solar discontinuities -Standard turbines parameters are matched by a higher operating temperature - Unlike oil, molten salts are environmentally friendly, non-flammable, stable fluid, with no degradation of the receiving tube European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 29. Archimede (ENEL) 5MWISCC Power Plant Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 30. Archimede (ENEL) 5MWISCC Power Plant Add your logo here European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
- 31. Add your logo here IL MERCATO ITALIANO ED I PROGETTI IN SICILIA European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 31
- 32. Il mercato Italiano Add your logo here Supply Chain L’Italia esprime quasi tutta l’intera catena del valore sul CSP Le tariffe riconosciute agli impianti in esercizio ai sensi del decreto 11 aprile 2008 - variabili in funzione della frazione d’integrazione degli impianti – sono: Impianto in cui la frazione solare sia superiore all'85% 0,28 + vendita energia Impianto in cui la frazione solare sia compresa tra il 50% e l'85% 0,25 + vendita energia FIT Impianto in cui la frazione solare sia inferiore al 50% 0,22 + vendita energia Presupposti per ottenere l’incentivo: - Obbligo a utilizzare termovettori non inquinanti ( a meno che l’impianto non sia realizzato in aree industriali); - Impianti con accumulo minimo stabilito da decreto ANEST, Associazione Nazionale Energia Solare Associazione Termodinamica, è un’associazione senza fini di lucro nata nel 2009 per iniziativa di importanti operatori italiani interessati allo sviluppo nel nostro Paese del mercato del Solare Termodinamico (CSP, Concentrating Solar Power) per la produzione di energia termica ed elettrica. European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 32

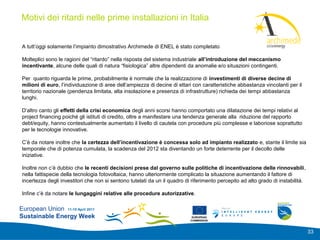

- 33. Motivi dei ritardinelle prime installazioni in Italia Add your logo here A tutt’oggi solamente l’impianto dimostrativo Archimede di ENEL è stato completato Molteplici sono le ragioni del “ritardo” nella risposta del sistema industriale all’introduzione del meccanismo incentivante, alcune delle quali di natura “fisiologica” altre dipendenti da anomalie e/o situazioni contingenti. Per quanto riguarda le prime, probabilmente è normale che la realizzazione di investimenti di diverse decine di milioni di euro, l’individuazione di aree dell’ampiezza di decine di ettari con caratteristiche abbastanza vincolanti per il territorio nazionale (pendenza limitata, alta insolazione e presenza di infrastrutture) richieda dei tempi abbastanza lunghi. D’altro canto gli effetti della crisi economica degli anni scorsi hanno comportato una dilatazione dei tempi relativi al project financing poiché gli istituti di credito, oltre a manifestare una tendenza generale alla riduzione del rapporto debt/equity, hanno contestualmente aumentato il livello di cautela con procedure più complesse e laboriose soprattutto per le tecnologie innovative. C’è da notare inoltre che la certezza dell’incentivazione è concessa solo ad impianto realizzato e, stante il limite sia temporale che di potenza cumulata, la scadenza del 2012 sta diventando un forte deterrente per il decollo delle iniziative. Inoltre non c’è dubbio che le recenti decisioni prese dal governo sulle politiche di incentivazione delle rinnovabili, nella fattispecie della tecnologia fotovoltaica, hanno ulteriormente complicato la situazione aumentando il fattore di incertezza degli investitori che non si sentono tutelati da un il quadro di riferimento percepito ad alto grado di instabilità. Infine c’è da notare le lungaggini relative alle procedure autorizzative. European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 33
- 34. Impianti in Sicilia Add your logo here La Sicilia è la regione che esprime le maggiori potenzialità per il solare termodinamico a concentrazione, per caratteristiche legate all’irraggiamento ed alla morfologia del territorio. Ad oggi, a diversi stadi evolutivi, c’è un potenziale di quasi 100 MW per il CSP che vede tre grandi progetti procedere verso il traguardo del collegamento alla rete elettrica dei primi impianti Italiani stand alone su scala commerciale: 12MW – Gela 30MW – Passo Martino (CT) 50MW – Carlentini (SR) European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 34
- 35. history teaches usthat… Add your logo here Concentrating Solar Power (CSP) Started in Italy 2000 years ago under a…. Defense Program … European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION
