Csp Ing. Fuggetta

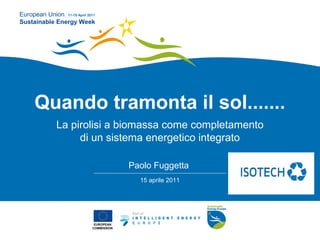

- 1. European Union 11-15April 2011 Sustainable Energy Week Quando tramonta il sol....... La pirolisi a biomassa come completamento di un sistema energetico integrato Paolo Fuggetta 15 aprile 2011 EUROPEAN COMMISSION
- 2. Add your logo here L’energia solare....... • L’energia solare non si può immagazzinare – È una fonte certa ma .... Parziale nelle 24 ore • Produce sostanzialmente .... energia elettrica – Impatta negativamente sull’ambiente » . European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 2
- 3. La biomassa... Unaccumulatore di Add your logo here energia Punti di forza. - Produce energia 24 ore su 24 - è molto abbondante sulla terra - permette di recuperare zone poco fertili - bilancio nullo di CO2 - cogenerazione e trigenerazione - ecc ecc Anello debole -Approvvigionamento biomassa European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 3

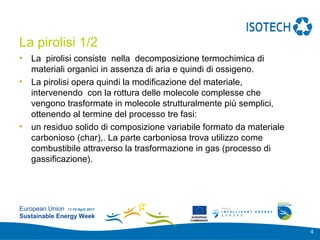

- 4. Add your logo here La pirolisi 1/2 • La pirolisi consiste nella decomposizione termochimica di materiali organici in assenza di aria e quindi di ossigeno. • La pirolisi opera quindi la modificazione del materiale, intervenendo con la rottura delle molecole complesse che vengono trasformate in molecole strutturalmente più semplici, ottenendo al termine del processo tre fasi: • un residuo solido di composizione variabile formato da materiale carbonioso (char),. La parte carboniosa trova utilizzo come combustibile attraverso la trasformazione in gas (processo di gassificazione). European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 4

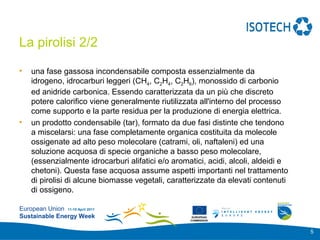

- 5. Add your logo here La pirolisi 2/2 • una fase gassosa incondensabile composta essenzialmente da idrogeno, idrocarburi leggeri (CH4, C2H4, C2H6), monossido di carbonio ed anidride carbonica. Essendo caratterizzata da un più che discreto potere calorifico viene generalmente riutilizzata all'interno del processo come supporto e la parte residua per la produzione di energia elettrica. • un prodotto condensabile (tar), formato da due fasi distinte che tendono a miscelarsi: una fase completamente organica costituita da molecole ossigenate ad alto peso molecolare (catrami, oli, naftaleni) ed una soluzione acquosa di specie organiche a basso peso molecolare, (essenzialmente idrocarburi alifatici e/o aromatici, acidi, alcoli, aldeidi e chetoni). Questa fase acquosa assume aspetti importanti nel trattamento di pirolisi di alcune biomasse vegetali, caratterizzate da elevati contenuti di ossigeno. European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 5
- 6. Add your logo here La biomassa • Tipologie di biomasse • Culture dedicate (arundo donax, brassica carinata, triticale, ricino….) • Scarti forestali • Cippato • Scarti agroindustriali (sansa esausta, pastazzo di agrumi..) • Fanghi impianti depurazione civili • Deiezioni allevamenti animali • …….. • Rifiuti RSAU European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 6
- 7. Add your logo here La pirolisi...... BPOWER Sistema a bassa pressione e a bassa temperatura (450°) Processo sottovuoto – nessuna fiamma Pirolisi 95% - gassificazione 5% Nessuna emissione in atmosfera Produzione di syngas per alimentare motori diesel generatori Pulizia ed arricchimento del syngas brevettato European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 7

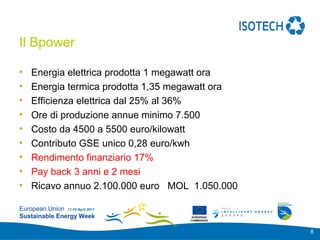

- 8. Add your logo here Il Bpower • Energia elettrica prodotta 1 megawatt ora • Energia termica prodotta 1,35 megawatt ora • Efficienza elettrica dal 25% al 36% • Ore di produzione annue minimo 7.500 • Costo da 4500 a 5500 euro/kilowatt • Contributo GSE unico 0,28 euro/kwh • Rendimento finanziario 17% • Pay back 3 anni e 2 mesi • Ricavo annuo 2.100.000 euro MOL 1.050.000 European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 8

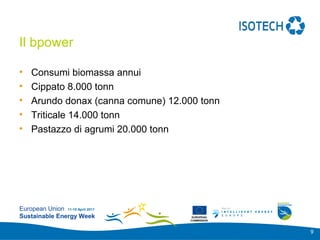

- 9. Add your logo here Il bpower • Consumi biomassa annui • Cippato 8.000 tonn • Arundo donax (canna comune) 12.000 tonn • Triticale 14.000 tonn • Pastazzo di agrumi 20.000 tonn European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 9
- 10. Add your logo here Il bpower? European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 10
- 11. Add your logo here Il vero Bpower European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 11

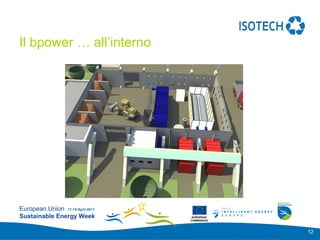

- 12. Add your logo here Il bpower … all’interno European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 12

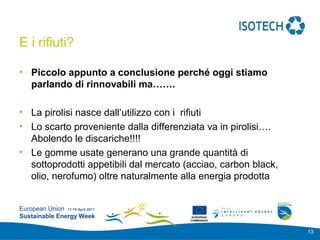

- 13. Add your logo here E i rifiuti? • Piccolo appunto a conclusione perché oggi stiamo parlando di rinnovabili ma……. • La pirolisi nasce dall’utilizzo con i rifiuti • Lo scarto proveniente dalla differenziata va in pirolisi…. Abolendo le discariche!!!! • Le gomme usate generano una grande quantità di sottoprodotti appetibili dal mercato (acciao, carbon black, olio, nerofumo) oltre naturalmente alla energia prodotta European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 13
- 14. Add your logo here Isotech engineering srl WWW.ISOTECHWEB.COM European Union 11-15 April 2011 Sustainable Energy Week EUROPEAN COMMISSION 14
