Presentation during BarCamp Vilnius #13

1. Benjaminas Šulcas
UAB Connecty
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 1

2. Kaip IT skyriaus GURU gali
padėti sumažinti įmonės
energijos sąnaudas?
Benjaminas Šulcas
UAB Connecty
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 2

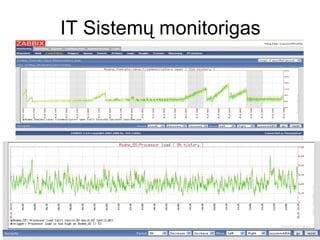

3. IT Sistemų monitorigas
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 3

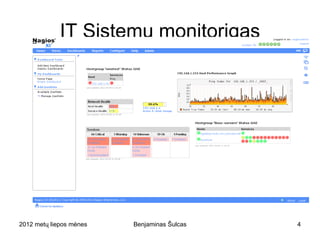

4. IT Sistemų monitorigas
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 4

5. Energetinis aklumas
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 5

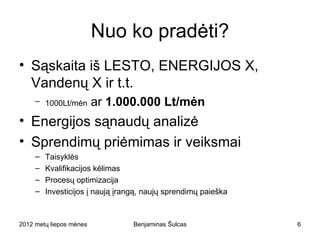

6. Nuo ko pradėti?
• Sąskaita iš LESTO, ENERGIJOS X,
Vandenų X ir t.t.
– 1000Lt/mėn ar 1.000.000 Lt/mėn
• Energijos sąnaudų analizė
• Sprendimų priėmimas ir veiksmai
– Taisyklės
– Kvalifikacijos kėlimas
– Procesų optimizacija
– Investicijos į naują įrangą, naujų sprendimų paieška
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 6

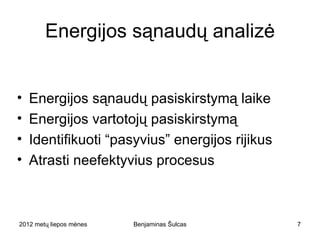

7. Energijos sąnaudų analizė
• Energijos sąnaudų pasiskirstymą laike
• Energijos vartotojų pasiskirstymą
• Identifikuoti “pasyvius” energijos rijikus
• Atrasti neefektyvius procesus
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 7

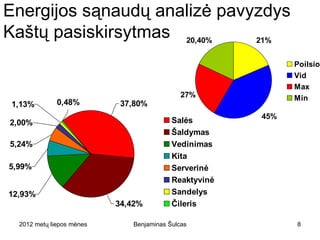

8. Energijos sąnaudų analizė pavyzdys
Kaštų pasiskirsytmas 20,40% 21%
Poilsio
Vid
Max
27% Min
1,13% 0,48% 37,80%
45%
2,00% Salės
Šaldymas
5,24% Vedinimas
Kita
5,99% Serverinė
Reaktyvinė
12,93% Sandelys
34,42% Čileris
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 8

9. Vaizdus eksperimentas su jūros kranu
Procesų optimizavimas
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 9

10. Šaldiklių atšildymo proceso energijos vartojimas paros
bėgyje. Prieš optimizaciją.
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 10

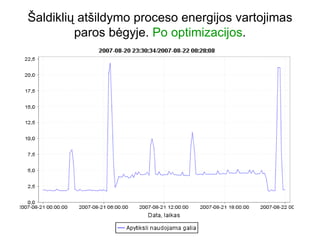

11. Šaldiklių atšildymo proceso energijos vartojimas
paros bėgyje. Po optimizacijos.
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 11

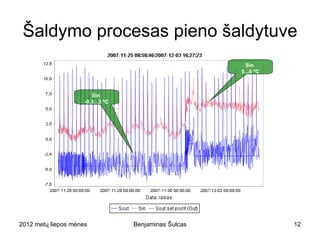

12. Šaldymo procesas pieno šaldytuve
Sin
5...6 ºC
Sin
-0,3...3 ºC
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 12

13. Šaldymo procesas ledų šaldytuve
Nuolat naudoja
šaldymo energiją Optimizuota
Naudoja energiją
~40-60% laiko
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 13

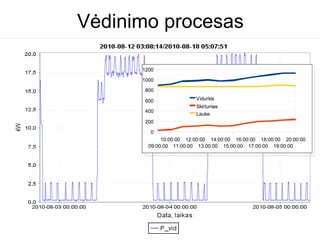

14. Vėdinimo procesas
1200
1000
800
600 Vidurkis
Skirtumas
400
Lauke
200
0
10:00:00 12:00:00 14:00:00 16:00:00 18:00:00 20:00:00
09:00:00 11:00:00 13:00:00 15:00:00 17:00:00 19:00:00
Oro kokybės matavimai
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 14

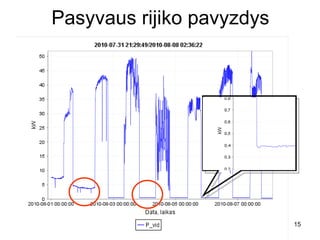

15. Pasyvaus rijiko pavyzdys
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 15

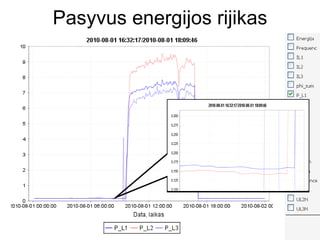

16. Pasyvus energijos rijikas
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 16

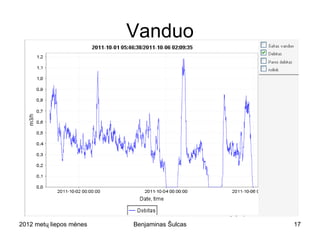

17. Vanduo
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 17

18. Vanduo, sumažinta ~1000Lt/mėn (220m3/mėn)
~3,7m3/parą
67%
~11m3/parą
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 18

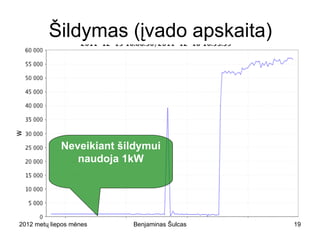

19. Šildymas (įvado apskaita)
Neveikiant šildymui
naudoja 1kW
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 19

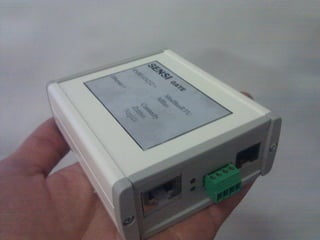

20. 2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 20

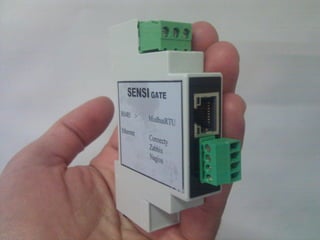

21. 2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 21

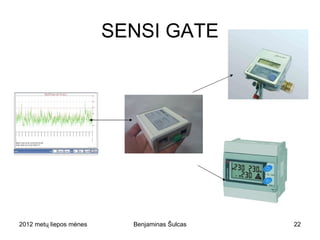

22. SENSI GATE
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 22

23. Nuo ko pradėti
• Apskaitos prietaisų auditas
– Kokie prietaisai įdiegti įmonėje
– Ar apskaitos prietaisai su komunikacija
– Kokia komunikacija
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 23

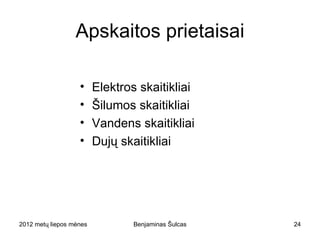

24. Apskaitos prietaisai
• Elektros skaitikliai
• Šilumos skaitikliai
• Vandens skaitikliai
• Dujų skaitikliai
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 24

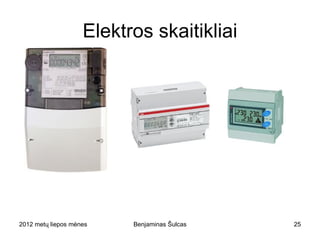

25. Elektros skaitikliai
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 25

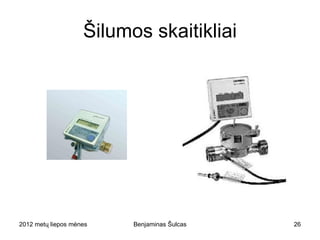

26. Šilumos skaitikliai
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 26

27. Vandens skaitikliai
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 27

28. Komunikacija
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 28

29. OSI
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 29

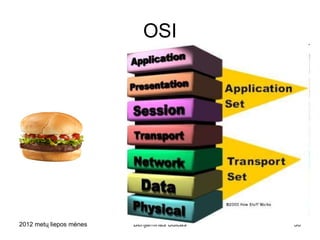

30. OSI
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 30

31. Tinklų topologijos
Star Ring Bus
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 31

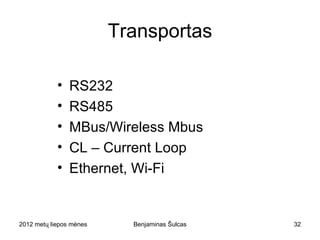

32. Transportas
• RS232
• RS485
• MBus/Wireless Mbus
• CL – Current Loop
• Ethernet, Wi-Fi
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 32

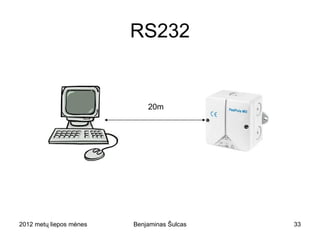

33. RS232
20m
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 33

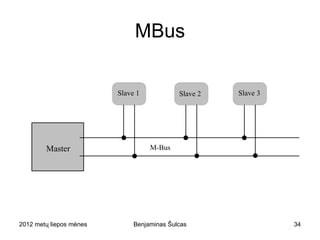

34. MBus
Slave 1 Slave 2 Slave 3
Master M-Bus
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 34

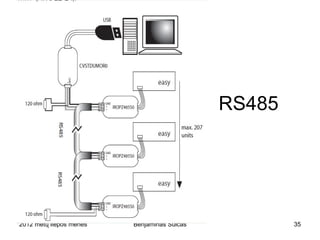

35. RS485
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 35

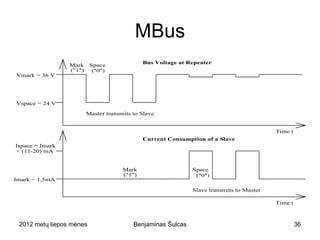

36. MBus
Bus Voltage at Repeater
Mark Space
("1") ("0")
Vmark = 36 V
Vspace = 24 V
Master transmits to Slave
Time t
Current Consumption of a Slave
Ispace = Imark
+ (11-20) mA
Mark Space
("1") ("0")
Imark < 1,5mA
Slave transmits to Master
Time t
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 36

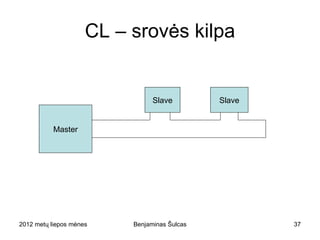

37. CL – srovės kilpa
Slave Slave
Master
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 37

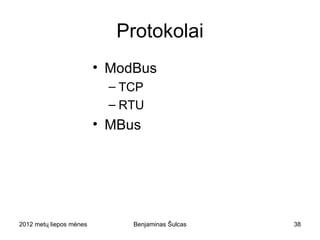

38. Protokolai
• ModBus
– TCP
– RTU
• MBus
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 38

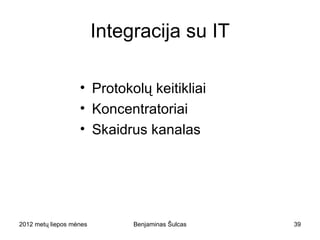

39. Integracija su IT
• Protokolų keitikliai
• Koncentratoriai
• Skaidrus kanalas
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 39

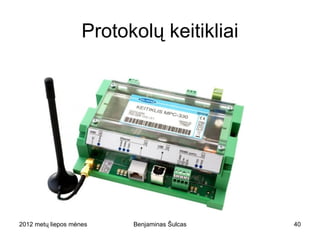

40. Protokolų keitikliai
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 40

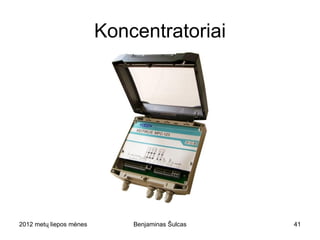

41. Koncentratoriai
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 41

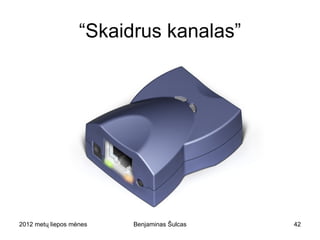

42. “Skaidrus kanalas”
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 42

43. Ačiū už dėmesį!
Benjaminas Šulcas
+370 650 71212
benjaminas@connecty.lt
2012 metų liepos mėnesio 3 diena Benjaminas Šulcas 43
