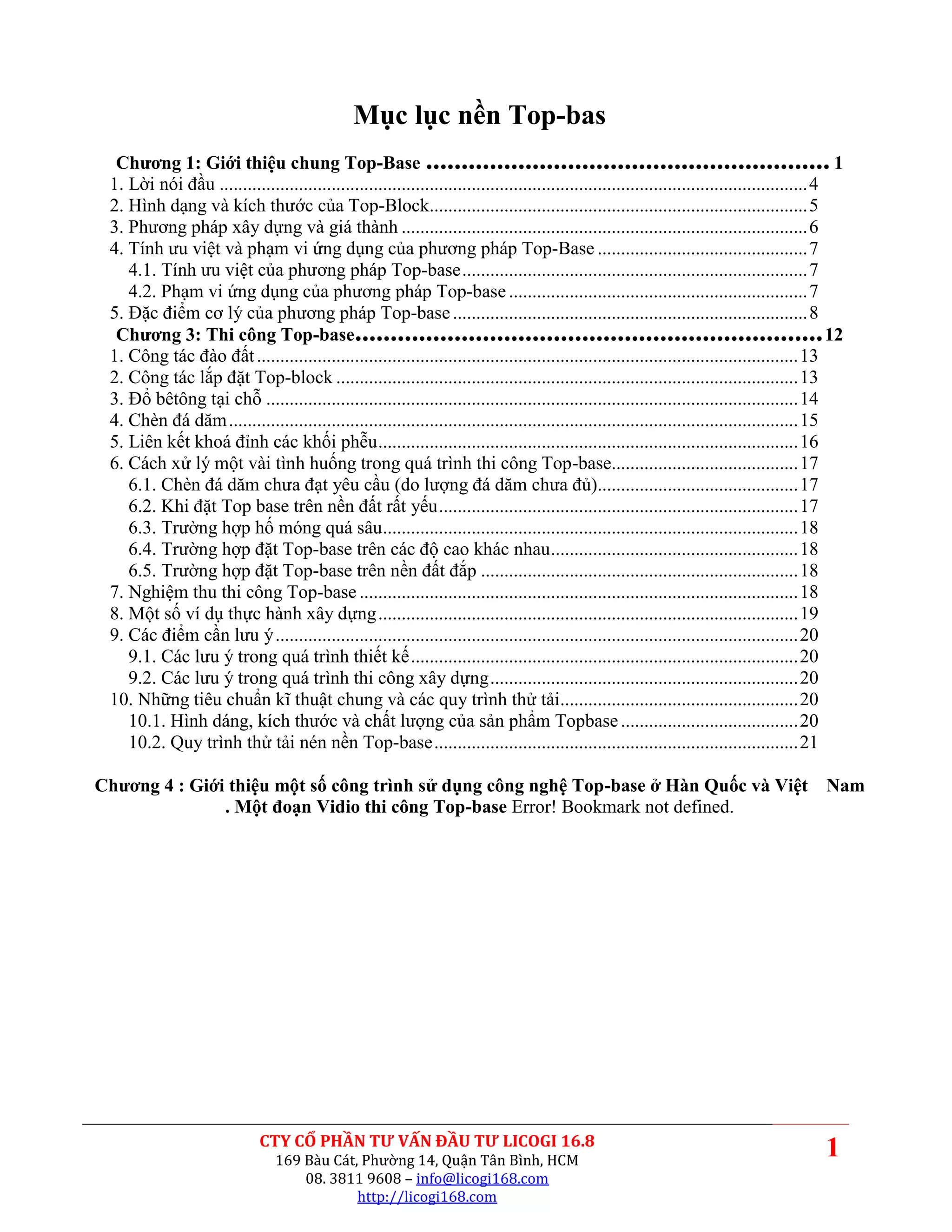

Mục lục nền Top-bas
Chương 1: Giới thiệu chung Top-Base ......................................................... 1
1. Lời nói đầu .............................................................................................................................. 4
2. Hình dạng và kích thước của Top-Block................................................................................. 5
3. Phương pháp xây dựng và giá thành ....................................................................................... 6
4. Tính ưu việt và phạm vi ứng dụng của phương pháp Top-Base ............................................. 7
4.1. Tính ưu việt của phương pháp Top-base .......................................................................... 7
4.2. Phạm vi ứng dụng của phương pháp Top-base ................................................................ 7
5. Đặc điểm cơ lý của phương pháp Top-base ............................................................................ 8
Chương 3: Thi công Top-base.................................................................. 12
1. Công tác đào đất .................................................................................................................... 13
2. Công tác lắp đặt Top-block ................................................................................................... 13
3. Đổ bêtông tại chỗ .................................................................................................................. 14
4. Chèn đá dăm .......................................................................................................................... 15
5. Liên kết khoá đỉnh các khối phễu .......................................................................................... 16
6. Cách xử lý một vài tình huống trong quá trình thi công Top-base........................................ 17
6.1. Chèn đá dăm chưa đạt yêu cầu (do lượng đá dăm chưa đủ)........................................... 17
6.2. Khi đặt Top base trên nền đất rất yếu ............................................................................. 17
6.3. Trường hợp hố móng quá sâu ......................................................................................... 18
6.4. Trường hợp đặt Top-base trên các độ cao khác nhau ..................................................... 18
6.5. Trường hợp đặt Top-base trên nền đất đắp .................................................................... 18
7. Nghiệm thu thi công Top-base .............................................................................................. 18
8. Một số ví dụ thực hành xây dựng .......................................................................................... 19
9. Các điểm cần lưu ý ................................................................................................................ 20
9.1. Các lưu ý trong quá trình thiết kế ................................................................................... 20
9.2. Các lưu ý trong quá trình thi công xây dựng .................................................................. 20
10. Những tiêu chuẩn kĩ thuật chung và các quy trình thử tải................................................... 20
10.1. Hình dáng, kích thước và chất lượng của sản phẩm Topbase ...................................... 20
10.2. Quy trình thử tải nén nền Top-base .............................................................................. 21

Chương 4 : Giới thiệu một số công trình sử dụng công nghệ Top-base ở Hàn Quốc và Việt Nam
. Một đoạn Vidio thi công Top-base Error! Bookmark not defined.

CTY CỔ PHẦN TƯ VẤN ĐẦU TƯ LICOGI 16.8
169 Bàu Cát, Phường 14, Quận Tân Bình, HCM
1
08. 3811 9608 – info@licogi168.com
http://licogi168.com

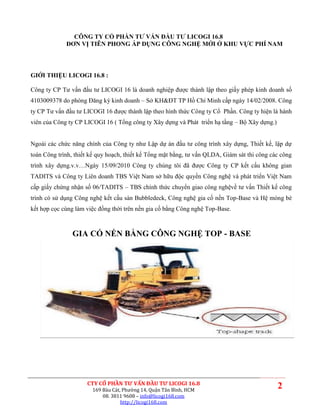

CÔNG TY CỔ PHẦN TƯ VẤN ĐẦU TƯ LICOGI 16.8
ĐƠN VỊ TIÊN PHONG ÁP DỤNG CÔNG NGHỆ MỚI Ở KHU VỰC PHÍ NAM

GIỚI THIỆU LICOGI 16.8 :

Công ty CP Tư vấn đầu tư LICOGI 16 là doanh nghiệp được thành lập theo giấy phép kinh doanh số
4103009378 do phòng Đăng ký kinh doanh – Sở KH&ĐT TP Hồ Chí Minh cấp ngày 14/02/2008. Công
ty CP Tư vấn đầu tư LICOGI 16 được thành lập theo hình thức Công ty Cổ Phần. Công ty hiện là hành
viên của Công ty CP LICOGI 16 ( Tổng công ty Xây dựng và Phát triển hạ tầng – Bộ Xây dựng.)

Ngoài các chức năng chính của Công ty như Lập dự án đầu tư công trình xây dựng, Thiết kế, lập dự
toán Công trình, thiết kế quy hoạch, thiết kế Tổng mặt bằng, tư vấn QLDA, Giám sát thi công các công
trình xây dựng.v.v…Ngày 15/09/2010 Công ty chúng tôi đã được Công ty CP kết cấu không gian
TADITS và Công ty Liên doanh TBS Việt Nam sở hữu độc quyền Công nghệ và phát triển Việt Nam
cấp giấy chứng nhận số 06/TADITS – TBS chính thức chuyển giao công nghệvề tư vấn Thiết kế công
trình có sử dụng Công nghệ kết cấu sàn Bubbledeck, Công nghệ gia cố nền Top-Base và Hệ móng bè
kết hợp cọc cùng làm việc đồng thời trên nền gia cố bằng Công nghệ Top-Base.

GIA CỐ NỀN BẰNG CÔNG NGHỆ TOP - BASE

2
08. 3811 9608 – info@licogi168.com

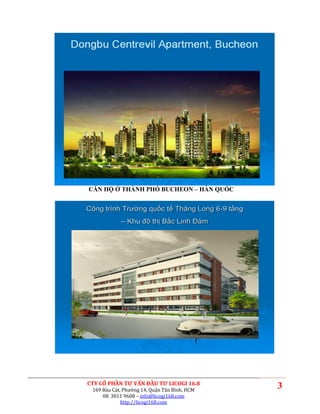

CĂN HỘ Ở THÀNH PHỐ BUCHEON – HÀN QUỐC

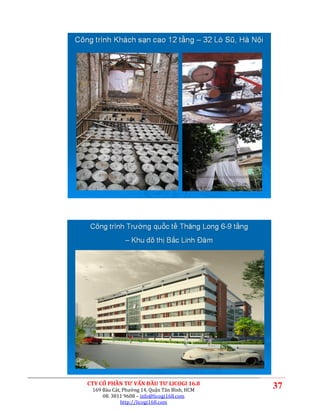

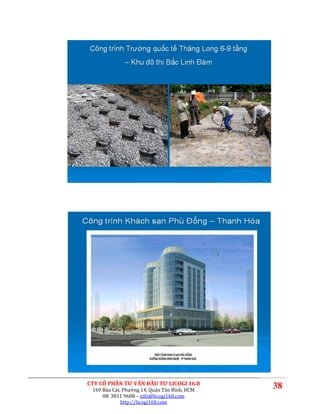

Công trình Trường quốc tế Thăng Long 6-9 tầng
– Khu đô thị Bắc Linh Đàm

3
08. 3811 9608 – info@licogi168.com

Chương 1: Giới thiệu chung Top-Base
1. Lời nói đầu
Một phương án móng mới gần đây được gọi là Phương pháp TOP-BASE đã thu hút sự quan tâm của
các kỹ sư Nhật Bản và Hàn Quốc. Nó được sử dụng trên nền đất yếu để giảm độ lún cố kết và tăng khả
năng chịu tải của nền.
Phương pháp Top-base là phương pháp đặt các khối bê tông hình phễu trong nền đá dăm lên lớp đất
yếu. Phương pháp Top-base đổ bê tông tại chỗ cho thấy độ lún cố kết giảm từ 1/10 ÷ 1/2 hoặc nhiều
hơn, đồng thời tăng khả năng chịu tải của nền từ 50% - 200% hoặc nhiều hơn so với nền đất ban đầu
chưa được xử lý.
Phương pháp Top-base có tác dụng ngăn cản chuyển vị ngang của lớp đất yếu và làm giảm khả năng
giãn nở dẫn đến giảm độ lún móng công trình, và phân phối ứng suất bên dưới đáy móng đều hơn dẫn
đến tăng khả năng chịu lực của nền.
Do sự gia tăng dân số, sự thiếu thốn về đất đai, và nhu cầu sử dụng đất yếu để xây dựng công trình đã
thúc đẩy các kỹ sư xây dựng tìm ra các giải pháp cải thiện các khu vực nền đất yếu phục vụ công tác
xây dựng sao cho tiết kiệm chi phí vật liệu và chi phí xây dựng, phương pháp này chỉ nên dùng cải
thiện nền đất bề mặt và ngay dưới bề mặt.
Gần đây, một phương pháp mới được phát minh mà liên kết các khối bê tông hình phễu và đặt chúng
lên trên nền đất. Các nhóm Top-block có thể được sử dụng như phương án móng nông để thay thế
móng cọc. Nó được gọi là “Móng Top-base”. Thực tế cho thấy nhiều công trình xây dựng ứng dụng
phương pháp này đem lại hiệu quả mạnh mẽ trong việc giảm độ lún và tăng khả năng chịu lực của nền
đất.
Phương pháp móng cải tiến, Top-base, được sử dụng thành công nhằm cải thiện nền đất yếu trong hơn
10 năm qua tại Hàn Quốc. Có 2 loại móng Top-base: loại thứ 1 được đúc sẵn trong nhà máy, loại thứ 2
là đổ bê tông tại chỗ. Mặc dù cả
2 loại móng này có đặc tính như
nhau, tuy nhiên phương pháp
Top-base đúc tại công trường thi
công dễ dàng hơn và chi phí rẻ
hơn so với phương pháp Top-
base sản xuất sẵn trong nhà máy.
Vì vậy, hầu hết các kỹ sư nhận
định rằng phương pháp móng
Top-base đổ tại chỗ mà được
phát triển và cải thiện bởi công
ty Banseok Top-Base Co., Ltd là
phương án móng tối ưu hơn cả.

4
08. 3811 9608 – info@licogi168.com

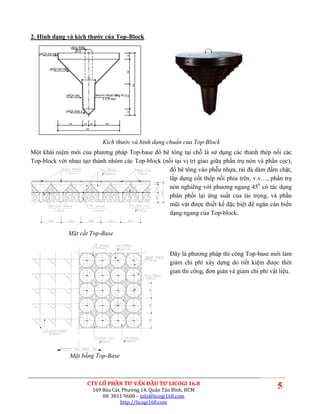

2. Hình dạng và kích thước của Top-Block
vßng thÐp
Ø10
phÇn trô nãn

50
phÇn trô nãn

200
135

500
phÇn cäc khu«n nhùa tæ hî p
ng

200
t = 5 mm

phÇn mòi v¸ t

50
200 50 50 200

500

Kích thước và hình dạng chuẩn của Top-Block
Một khái niệm mới của phương pháp Top-base đổ bê tông tại chỗ là sử dụng các thanh thép nối các
Top-block với nhau tạo thành nhóm các Top-block (nối tại vị trí giao giữa phần trụ nón và phần cọc),
đổ bê tông vào phễu nhựa, rải đá dăm đầm chặt,
lắp dựng cốt thép nối phía trên, v.v…, phần trụ
nón nghiêng với phương ngang 450 có tác dụng
phân phối lại ứng suất của tải trọng, và phần
mũi vát được thiết kế đặc biệt để ngăn cản biến
dạng ngang của Top-block.

Mặt cắt Top-Base

Đây là phương pháp thi công Top-base mới làm
giảm chi phí xây dựng do tiết kiệm được thời
gian thi công, đơn giản và giảm chi phí vật liệu.

Mặt bằng Top-Base

5
08. 3811 9608 – info@licogi168.com

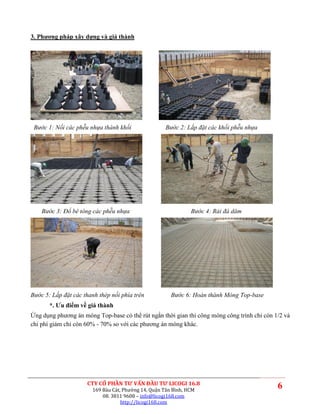

3. Phương pháp xây dựng và giá thành

Bước 1: Nối các phễu nhựa thành khối Bước 2: Lắp đặt các khối phễu nhựa

Bước 3: Đổ bê tông các phễu nhựa Bước 4: Rải đá dăm

Bước 5: Lắp đặt các thanh thép nối phía trên Bước 6: Hoàn thành Móng Top-base
*. Ưu điểm về giá thành
Ứng dụng phương án móng Top-base có thể rút ngắn thời gian thi công móng công trình chỉ còn 1/2 và
chi phí giảm chỉ còn 60% - 70% so với các phương án móng khác.

6
08. 3811 9608 – info@licogi168.com

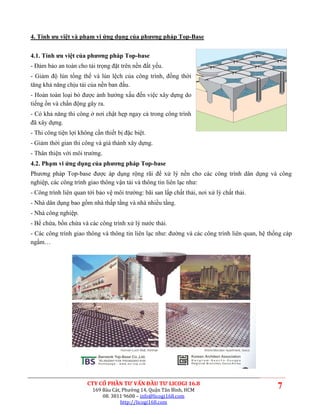

4. Tính ưu việt và phạm vi ứng dụng của phương pháp Top-Base

4.1. Tính ưu việt của phương pháp Top-base
- Đảm bảo an toàn cho tải trọng đặt trên nền đất yếu.
- Giảm độ lún tổng thể và lún lệch của công trình, đồng thời
tăng khả năng chịu tải của nền ban đầu.
- Hoàn toàn loại bỏ được ảnh hưởng xấu đến việc xây dựng do
tiếng ồn và chấn động gây ra.
- Có khả năng thi công ở nơi chật hẹp ngay cả trong công trình
đã xây dựng.
- Thi công tiện lợi không cần thiết bị đặc biệt.
- Giảm thời gian thi công và giá thành xây dựng.
- Thân thiện với môi trường.
4.2. Phạm vi ứng dụng của phương pháp Top-base
Phương pháp Top-base được áp dụng rộng rãi để xử lý nền cho các công trình dân dụng và công
nghiệp, các công trình giao thông vận tải và thông tin liên lạc như:
- Công trình liên quan tới bảo vệ môi trường: bãi san lấp chất thải, nơi xử lý chất thải.
- Nhà dân dụng bao gồm nhà thấp tầng và nhà nhiều tầng.
- Nhà công nghiệp.
- Bể chứa, bồn chứa và các công trình xử lý nước thải.
- Các công trình giao thông và thông tin liên lạc như: đường và các công trình liên quan, hệ thống cáp
ngầm…

7
08. 3811 9608 – info@licogi168.com

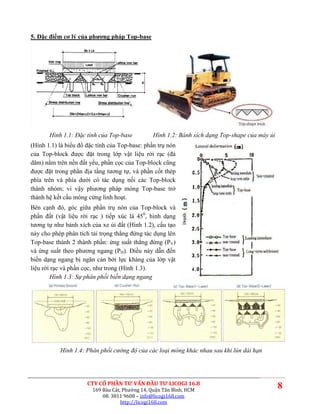

5. Đặc điểm cơ lý của phương pháp Top-base

Hình 1.1: Đặc tính của Top-base Hình 1.2: Bánh xích dạng Top-shape của máy ủi
(Hình 1.1) là biểu đồ đặc tính của Top-base: phần trụ nón
của Top-block được đặt trong lớp vật liệu rời rạc (đá
dăm) nằm trên nền đất yếu, phần cọc của Top-block cũng
được đặt trong phần địa tầng tương tự, và phần cốt thép
phía trên và phía dưới có tác dụng nối các Top-block
thành nhóm; vì vậy phương pháp móng Top-base trở
thành hệ kết cấu móng cứng linh hoạt.
Bên cạnh đó, góc giữa phần trụ nón của Top-block và
phần đất (vật liệu rời rạc ) tiếp xúc là 450, hình dạng
tương tự như bánh xích của xe ủi đất (Hình 1.2), cấu tạo
này cho phép phân tích tải trọng thẳng đứng tác dụng lên
Top-base thành 2 thành phần: ứng suất thẳng đứng (PV)
và ứng suất theo phương ngang (PH). Điều này dẫn đến
biến dạng ngang bị ngăn cản bởi lực kháng của lớp vật
liệu rời rạc và phần cọc, như trong (Hình 1.3).
Hình 1.3: Sự phân phối biến dạng ngang

Hình 1.4: Phân phối cường độ của các loại móng khác nhau sau khi lún dài hạn

8
08. 3811 9608 – info@licogi168.com

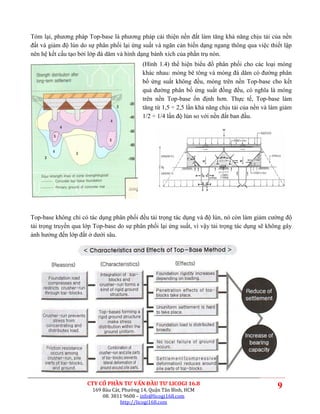

Tóm lại, phương pháp Top-base là phương pháp cải thiện nền đất làm tăng khả năng chịu tải của nền
đất và giảm độ lún do sự phân phối lại ứng suất và ngăn cản biến dạng ngang thông qua việc thiết lập
nên hệ kết cấu tạo bởi lớp đá dăm và hình dạng bánh xích của phần trụ nón.
(Hình 1.4) thể hiện biểu đồ phân phối cho các loại móng
khác nhau: móng bê tông và móng đá dăm có đường phân
bố ứng suất không đều, móng trên nền Top-base cho kết
quả đường phân bố ứng suất đồng đều, có nghĩa là móng
trên nền Top-base ổn định hơn. Thực tế, Top-base làm
tăng từ 1,5 ÷ 2,5 lần khả năng chịu tải của nền và làm giảm
1/2 ÷ 1/4 lần độ lún so với nền đất ban đầu.

Top-base không chỉ có tác dụng phân phối đều tải trọng tác dụng và độ lún, nó còn làm giảm cường độ
tải trọng truyền qua lớp Top-base do sự phân phối lại ứng suất, vì vậy tải trọng tác dụng sẽ không gây
ảnh hưởng đến lớp đất ở dưới sâu.

9
08. 3811 9608 – info@licogi168.com

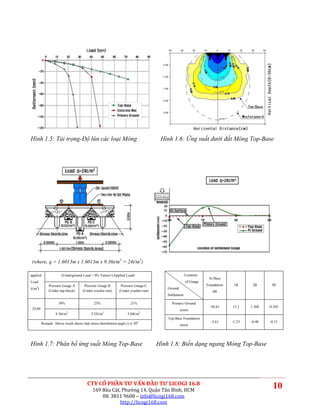

Hình 1.5: Tải trọng-Độ lún các loại Móng Hình 1.6: Ứng suất dưới đất Móng Top-Base

(where, q = 1.6013m x 1.6013m x 9.36t/m2 = 24t/m2)

applied (Underground Load = PG Value)÷(Applied Load) Location
At Base
Load of Guage
Pressure Guage A Pressure Guage B Pressure Guage C Foundation 1B 2B 3B
(t/m2) Ground
(Under top-block) (Under crusher-run) (Under crusher-run) 0B
Settlement

39% 23% 21% Primary Ground
-56.61 15.2 1.368 -0.365
24.00 (mm)
9.36t/m2 5.52t/m2 5.04t/m2
Top-Base Foundation
Remark: Above result shows that stress distribution angle () is 30 0 -2.61 -1.23 -0.40 -0.15
(mm)

Hình 1.7: Phân bố ứng suất Móng Top-Base Hình 1.8: Biến dạng ngang Móng Top-Base

10
08. 3811 9608 – info@licogi168.com

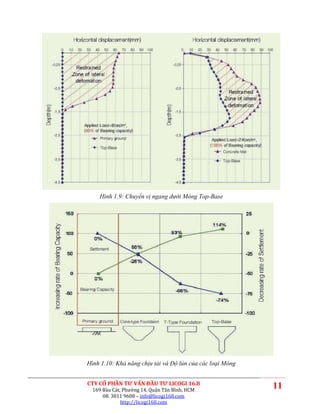

Hình 1.9: Chuyển vị ngang dưới Móng Top-Base

Hình 1.10: Khả năng chịu tải và Độ lún của các loại Móng

11
08. 3811 9608 – info@licogi168.com

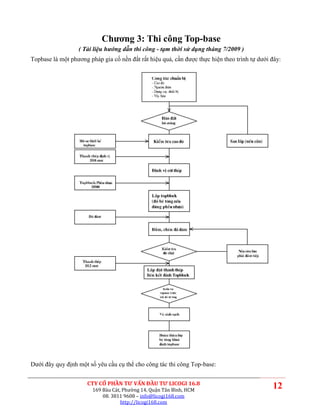

Chương 3: Thi công Top-base
( Tài liệu hướng dẫn thi công - tạm thời sử dụng tháng 7/2009 )
Topbase là một phương pháp gia cố nền đất rất hiệu quả, cần được thực hiện theo trình tự dưới đây:

Dưới đây quy định một số yêu cầu cụ thể cho công tác thi công Top-base:

12
08. 3811 9608 – info@licogi168.com

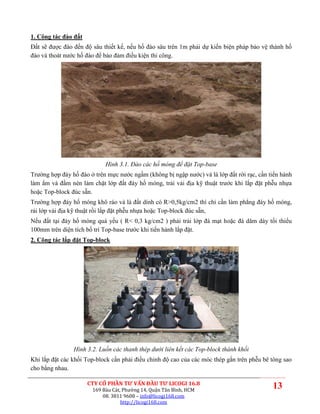

1. Công tác đào đất
Đất sẽ được đào đến độ sâu thiết kế, nếu hố đào sâu trên 1m phải dự kiến biện pháp bảo vệ thành hố
đào và thoát nước hố đào để bảo đảm điều kiện thi công.

Hình 3.1. Đào các hố móng để đặt Top-base
Trường hợp đáy hố đào ở trên mực nước ngầm (không bị ngập nước) và là lớp đất rời rạc, cần tiến hành
làm ẩm và đầm nén làm chặt lớp đất đáy hố móng, trải vải địa kỹ thuật trước khi lắp đặt phễu nhựa
hoặc Top-block đúc sẵn.
Trường hợp đáy hố móng khô ráo và là đất dính có R>0,5kg/cm2 thì chỉ cần làm phẳng đáy hố móng,
rải lớp vải địa kỹ thuật rồi lắp đặt phễu nhựa hoặc Top-block đúc sẵn,
Nếu đất tại đáy hố móng quá yếu ( R< 0,3 kg/cm2 ) phải trải lớp đá mạt hoặc đá dăm dày tối thiểu
100mm trên diện tích bố trí Top-base trước khi tiến hành lắp đặt.
2. Công tác lắp đặt Top-block

Hình 3.2. Luồn các thanh thép dưới liên kết các Top-block thành khối
Khi lắp đặt các khối Top-block cần phải điều chỉnh độ cao của các móc thép gắn trên phễu bê tông sao
cho bằng nhau.

13
08. 3811 9608 – info@licogi168.com

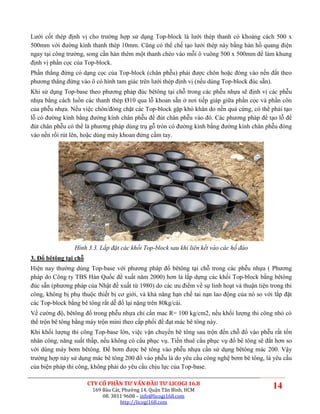

Lưới cốt thép định vị cho trường hợp sử dụng Top-block là lưới thép thanh có khoảng cách 500 x
500mm với đường kính thanh thép 10mm. Cũng có thể chế tạo lưới thép này bằng hàn hồ quang điện
ngay tại công trường, song cần hàn thêm một thanh chéo vào mỗi ô vuông 500 x 500mm để làm khung
định vị phần cọc của Top-block.
Phần thẳng đứng có dạng cọc của Top-block (chân phễu) phải được chôn hoặc đóng vào nền đất theo
phương thẳng đứng vào ô có hình tam giác trên lưới thép định vị (nếu dùng Top-block đúc sẵn).
Khi sử dụng Top-base theo phương pháp đúc bêtông tại chỗ trong các phễu nhựa sẽ định vị các phễu
nhựa bằng cách luồn các thanh thép Ø10 qua lỗ khoan sẵn ở nơi tiếp giáp giữa phần cọc và phần côn
của phễu nhựa. Nếu việc chôn/đóng chặt các Top-block gặp khó khăn do nền quá cứng, có thể phải tạo
lỗ có đường kính bằng đường kính chân phễu để đút chân phễu vào đó. Các phương pháp để tạo lỗ để
đút chân phễu có thể là phương pháp dùng trụ gỗ tròn có đường kính bằng đường kính chân phễu đóng
vào nền rồi rút lên, hoặc dùng máy khoan đứng cầm tay.

Hình 3.3. Lắp đặt các khối Top-block sau khi liên kết vào các hố đào
3. Đổ bêtông tại chỗ
Hiện nay thường dùng Top-base với phương pháp đổ bêtông tại chỗ trong các phễu nhựa ( Phương
pháp do Công ty TBS Hàn Quốc đề xuất năm 2000) hơn là lắp dựng các khối Top-block bằng bêtông
đúc sẵn (phương pháp của Nhật đề xuất từ 1980) do các ưu điểm về sự linh hoạt và thuận tiện trong thi
công, không bị phụ thuộc thiết bị cơ giới, và khả năng hạn chế tai nạn lao động của nó so với lắp đặt
các Top-block bằng bê tông rất dễ đổ lại nặng trên 80kg/cái.
Về cường độ, bêtông đổ trong phễu nhựa chỉ cần mac R= 100 kg/cm2, nếu khối lượng thi công nhỏ có
thể trộn bê tông bằng máy trộn mini theo cấp phối để đạt mác bê tông này.
Khi khối lượng thi công Top-base lớn, việc vận chuyển bê tông sau trộn đến chỗ đổ vào phễu rất tốn
nhân công, năng suất thấp, nếu không có cẩu phục vụ. Tiền thuê cẩu phục vụ đổ bê tông sẽ đắt hơn so
với dùng máy bơm bêtông. Để bơm được bê tông vào phễu nhựa cần sử dụng bêtông mác 200. Vậy
trường hợp này sử dụng mác bê tông 200 đổ vào phễu là do yêu cầu công nghệ bơm bê tông, là yêu cầu
của biện pháp thi công, không phải do yêu cầu chịu lực của Top-base.

14
08. 3811 9608 – info@licogi168.com

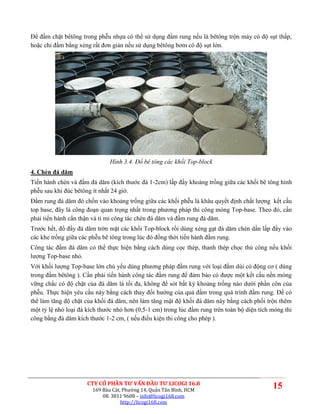

Để đầm chặt bêtông trong phễu nhựa có thể sử dụng đầm rung nếu là bêtông trộn máy có độ sụt thấp,
hoặc chỉ đầm bằng xẻng rất đơn giản nếu sử dụng bêtông bơm có độ sụt lớn.

Hình 3.4. Đổ bê tông các khối Top-block
4. Chèn đá dăm
Tiến hành chèn và đầm đá dăm (kích thước đá 1-2cm) lấp đầy khoảng trống giữa các khối bê tông hình
phễu sau khi đúc bêtông ít nhất 24 giờ.
Đầm rung đá dăm đó chốn vào khoảng trống giữa các khối phễu là khâu quyết định chất lượng kết cấu
top base, đây là công đoạn quan trọng nhất trong phương pháp thi công móng Top-base. Theo đó, cần
phải tiến hành cẩn thận và tỉ mỉ công tác chèn đá dăm và đầm rung đá dăm.
Trước hết, đổ đầy đá dăm trờn mặt các khối Top-block rồi dùng xẻng gạt đá dăm chèn dần lấp đầy vào
các khe trống giữa các phễu bê tông trong lúc đó đồng thời tiến hành đầm rung.
Công tác đầm đá dăm có thể thực hiện bằng cách dùng cọc thép, thanh thép chọc thủ công nếu khối
lượng Top-base nhỏ.
Với khối lượng Top-base lớn chủ yếu dùng phương pháp đầm rung với loại đầm dùi có động cơ ( dùng
trong đầm bêtông ). Cần phải tiến hành công tác đầm rung để đảm bảo có được một kết cấu nền móng
vững chắc có độ chặt của đá dăm là tối đa, không để sót bất kỳ khoảng trống nào dưới phần côn của
phễu. Thực hiện yêu cầu này bằng cách thay đổi hướng của quả đầm trong quá trình đầm rung. Để có
thể làm tăng độ chặt của khối đá dăm, nên làm tăng mật độ khối đá dăm này bằng cách phối trộn thêm
một tỷ lệ nhỏ loại đá kích thước nhỏ hơn (0,5-1 cm) trong lúc đầm rung trên toàn bộ diện tích móng thi
công bằng đá dăm kích thước 1-2 cm, ( nếu điều kiện thi công cho phép ).

15
08. 3811 9608 – info@licogi168.com

Hình 3.5. Chèn đá dăm và tiến hành đầm chặt
5. Liên kết khoá đỉnh các khối phễu
Đặt các thanh cốt thép Φ12 trên đỉnh khối Top-base tạo thành lưới thép liên kết, khi đổ bêtông móng,
hoặc lớp bê tông khoá đỉnh khối phễu xong, các lưới thép này cùng với kết cấu bê tông có tác dụng
khoá chặt đỉnh các khối Top-block, bắt chúng chịu lực đồng thời, theo đúng sơ đồ tính toán.
Để lắp đặt các thanh thép này, có thể lựa chọn một trong hai phương pháp sau đây:
Phương pháp 1:
Trong trường hợp thi công lớp bê tông kết cấu móng trực tiếp lên mặt của lớp phễu Top-base:
Cách này vừa tiết kiệm vật liệu, nhân công vừa tiết kiệm thời gian, và độ sâu đào móng, chiều dày Top-
base, nhưng chỉ thực hiện được nếu cùng một nhà thầu thi công Top-base và kết cấu móng.
Buộc các thanh thép định vị Φ12mm theo 2 phương, cách nhau 500mm, lưới thép thanh này được liên
kết với móc thép của phễu bê tông tạo thành một mạng lưới liên kết. Do vậy khi bê tông kết cấu móng
được thi công sẽ gắn chặt với phần đỉnh Top-block tạo thành một kết cấu thống nhất rất vững chắc.
Trước khi đúc bê tông móng cần điều chỉnh độ cao khối Top-block và làm công tác vệ sinh bề mặt các
Top-block.
Phương pháp 2:
Trường hợp tổ đội thi công Top-base độc lập với nhà thầu thi công phần móng bê tông phía trên lớp
Top-base.
Nếu không có sự phối hợp của hai nhà thầu Top-base và thi công kết cấu móng, thì phần thi công gia cố
nền Top-base cần là một sản phẩm hoàn chỉnh để nghiệm thu độc lập như các sản phẩm khác. Như vậy
phải tốn thêm bêtông, chiều dày (và chiều sâu hố đào), nhưng trong thực tế phương pháp này thường
được sử dụng nhiều hơn.
Trên bề mặt của các khối Top-block, qua móc neo đặt sẵn, liên kết các thanh thép Ø12 cách nhau 500
mm theo cả hai phương, rồi làm sạch bề mặt các khối Top-block và đổ lớp bêtông mác 200 dày 100mm

16
08. 3811 9608 – info@licogi168.com

để toàn khối hoá toàn bộ các Top-block này với nhau như một khối thống nhất. Sau đó bàn giao mặt
bằng cho nhà thầu thi công kết cấu móng.

Hình 3.6. Liên kết khóa đỉnh bằng các thanh thép trên

Hình 3.7. Đổ lớp bê tông lót bảo vệ thép lớp trên Top-base
6. Cách xử lý một vài tình huống trong quá trình thi công Top-base
6.1. Chèn đá dăm chưa đạt yêu cầu (do lượng đá dăm chưa đủ)
Để tránh trường hợp này, việc đầm rung đá dăm cần thực hiện khi lượng đá dăm phải thừa để lấp các
khoảng trống và cần tiến hành công tác đầm rung một cách cẩn thận. Nếu lượng đá dăm chưa đủ có thể
xảy ra lỗ rỗng tại khu vực xung quanh phần đáy hình côn của phễu bê tông. Do vậy, khi tiến hành đầm
rung phải tiến hành đầm đều theo 4 hướng từ mỗi khe chèn đá dăm và lượng đá dăm phải đủ độ dư để
dễ dàng lấp đầy các lỗ trống.
6.2. Khi đặt Top base trên nền đất rất yếu
Khi lắp đặt các phễu bê tông trực tiếp trên nền đất yếu (R< 0,3 kg/cm2) mà không rải đá dăm trên nền
đất yếu này, độ ổn định của các phễu bê tông tại phần đế có thể không được tốt và công tác đổ chèn đá

17
08. 3811 9608 – info@licogi168.com

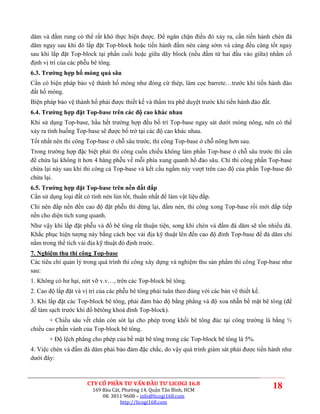

dăm và đầm rung có thể rất khó thực hiện được. Để ngăn chặn điều đó xảy ra, cần tiến hành chèn đá
dăm ngay sau khi đó lắp đặt Top-block hoặc tiến hành đầm nén càng sớm và càng đều càng tốt ngay
sau khi lắp đặt Top-block tại phần cuối hoặc giữa dãy block (nếu đầm từ hai đầu vào giữa) nhằm cố
định vị trí của các phễu bê tông.
6.3. Trường hợp hố móng quá sâu
Cần có biện pháp bảo vệ thành hố móng như đóng cừ thép, làm cọc barrete…trước khi tiến hành đào
đất hố móng.
Biện pháp bảo vệ thành hố phải được thiết kế và thẩm tra phê duyệt trước khi tiến hành đào đất.
6.4. Trường hợp đặt Top-base trên các độ cao khác nhau
Khi sử dụng Top-base, hầu hết trường hợp đều bố trí Top-base ngay sát dưới móng nông, nên có thể
xảy ra tình huống Top-base sẽ được bố trớ tại các độ cao khác nhau.
Tốt nhất nên thi công Top-base ở chỗ sâu trước, thi công Top-base ở chỗ nông hơn sau.
Trong trường hợp đặc biệt phải thi công cuốn chiều không làm phần Top-base ở chỗ sâu trước thì cần
để chừa lại không ít hơn 4 hàng phễu về mỗi phía xung quanh hố đào sâu. Chỉ thi công phần Top-base
chừa lại này sau khi thi công cả Top-base và kết cấu ngầm này vượt trên cao độ của phần Top-base đó
chừa lại.
6.5. Trường hợp đặt Top-base trên nền đất đắp
Cần sử dụng loại đất có tính nén lún tốt, thuần nhất để làm vật liệu đắp.
Chỉ nên đắp nền đến cao độ đặt phễu thì dừng lại, đầm nén, thi công xong Top-base rồi mới đắp tiếp
nền cho diện tích xung quanh.
Như vậy khi lắp đặt phễu và đổ bê tông rất thuận tiện, song khi chèn và đầm đá dăm sẽ tốn nhiều đá.
Khắc phục hiện tượng này bằng cách bọc vải địa kỹ thuật lên đến cao độ đỉnh Top-base để đá dăm chỉ
nằm trong thể tích vải địa kỹ thuật đó định trước.
7. Nghiệm thu thi công Top-base
Các tiêu chí quản lý trong quá trình thi công xây dựng và nghiệm thu sản phẩm thi công Top-base như
sau:
1. Không có hư hại, nứt vỡ v.v…, trên các Top-block bê tông.
2. Cao độ lắp đặt và vị trí của các phễu bê tông phải tuân theo đúng với các bản vẽ thiết kế.
3. Khi lắp đặt các Top-block bê tông, phải đảm bảo độ bằng phẳng và độ xoa nhẵn bề mặt bê tông (để
dễ làm sạch trước khi đổ bêtông khoá đỉnh Top-block).
+ Chiều sâu vết chân còn sót lại cho phép trong khối bê tông đúc tại công trường là bằng ½
chiều cao phần vành của Top-block bê tông.
+ Độ lệch phẳng cho phép của bề mặt bê tông trong các Top-block bê tông là 5%.
4. Việc chèn và đầm đá dăm phải bảo đảm đặc chắc, do vậy quá trình giám sát phải được tiến hành như
dưới đây:

18
08. 3811 9608 – info@licogi168.com

+ Việc chèn đầy và đầm rung đá dăm được cho là đạt yêu cầu khi không xuất hiện độ lún sụt đá
dăm đã chèn khi có va đập mạnh với lưới thép hoặc trực tiếp trên mặt đá dăm v.v…
+ Sau khi xác nhận rằng việc chèn đá dăm và đầm rung là đạt yêu cầu, phải đảm bảo rằng bề
mặt bên trên của lớp đá dăm chèn giữa các phễu Top-base là hoàn toàn ngang bằng với bề mặt các phễu
bê tông.
8. Một số ví dụ thực hành xây dựng

Một số công tác thực hành thi công xây dựng được tiến hành nhằm mục đích cải thiện nền đất tự nhiên
(nền đất ban đầu) như trong Hình 3.8 minh hoạ dưới đây:

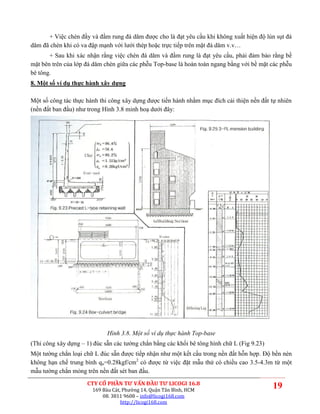

Hình 3.8. Một số ví dụ thực hành Top-base
(Thi công xây dựng – 1) đúc sẵn các tường chắn bằng các khối bê tông hình chữ L (Fig 9.23)
Một tường chắn loại chữ L đúc sẵn được tiếp nhận như một kết cấu trong nền đất hỗn hợp. Độ bền nén
không hạn chế trung bình qu=0.28kgf/cm2 có được từ việc đặt mẫu thử có chiều cao 3.5-4.3m từ một
mẫu tường chắn mỏng trên nền đất sét ban đầu.
19
08. 3811 9608 – info@licogi168.com

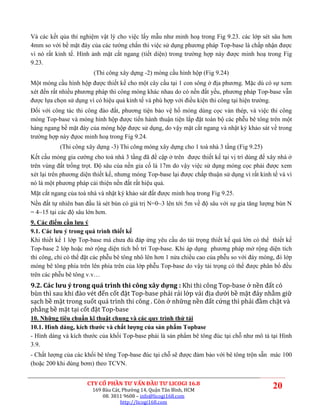

Và các kết qủa thí nghiệm vật lý cho việc lấy mẫu như minh hoạ trong Fig 9.23. các lớp sét sâu hơn
4mm so với bề mặt đáy của các tường chắn thì việc sử dụng phương pháp Top-base là chấp nhận được
vì nó rất kinh tế. Hình ảnh mặt cắt ngang (tiết diện) trong trường hợp này được minh hoạ trong Fig
9.23.
(Thi công xây dựng -2) móng cầu hình hộp (Fig 9.24)
Một móng cầu hình hộp được thiết kế cho một cây cầu tại 1 con sông ở địa phương. Mặc dù có sự xem
xét đến rất nhiều phương pháp thi công móng khác nhau do có nền đất yếu, phương pháp Top-base vẫn
được lựa chọn sử dụng vì có hiệu quả kinh tế và phù hợp với điều kiện thi công tại hiện trường.
Đối với công tác thi công đào đất, phương tiện bảo vệ hố móng dùng cọc ván thép, và việc thi công
móng Top-base và móng hình hộp được tiến hành thuận tiện lắp đặt toàn bộ các phễu bê tông trên một
hàng ngang bề mặt đáy của móng hộp được sử dụng, do vậy mặt cắt ngang và nhật ký khảo sát về trong
trường hợp này đựoc minh hoạ trong Fig 9.24.
(Thi công xây dựng -3) Thi công móng xây dựng cho 1 toà nhà 3 tầng (Fig 9.25)
Kết cấu móng gia cường cho toà nhà 3 tầng đã đề cập ở trên được thiết kế tại vị trí dùng để xây nhà ở
trên vùng đất trồng trọt. Độ sâu của nền gia cố là 17m do vậy việc sử dụng móng cọc phải được xem
xét lại trên phương diện thiết kế, nhưng móng Top-base lại được chấp thuận sử dụng vì rất kinh tế và vì
nó là một phương pháp cải thiện nền đất rất hiệu quả.
Mặt cắt ngang của toà nhà và nhật ký khảo sát đất được minh hoạ trong Fig 9.25.
Nền đất tự nhiên ban đầu là sét bùn có giá trị N=0~3 lên tới 5m về độ sâu với sự gia tăng lượng bùn N
= 4~15 tại các độ sâu lớn hơn.
9. Các điểm cần lưu ý
9.1. Các lưu ý trong quá trình thiết kế
Khi thiết kế 1 lớp Top-base mà chưa đủ đáp ứng yêu cầu do tải trọng thiết kế quá lớn có thể thiết kế
Top-base 2 lớp hoặc mở rộng diện tích bố trí Top-base. Khi áp dụng phương pháp mở rộng diện tích
thi công, chỉ có thể đặt các phễu bê tông nhô lên hơn 1 nửa chiều cao của phễu so với đáy móng, đổ lớp
móng bê tông phía trên lên phía trên của lớp phễu Top-base do vậy tải trọng có thể được phân bổ đều
trên các phễu bê tông v.v…
9.2. Các lưu ý trong quá trình thi công xây dựng : Khi thi công Top-base ở nền đất có
bùn thì sau khi đào vét đến cốt đặt Top-base phải rải lớp vải địa dưới bề mặt đáy nhằm giữ
sạch bề mặt trong suốt quá trình thi công . Còn ở những nền đất cứng thì phải đầm chặt và
phẳng bề mặt tại cốt đặt Top-base
10. Những tiêu chuẩn kĩ thuật chung và các quy trình thử tải
10.1. Hình dáng, kích thước và chất lượng của sản phẩm Topbase
- Hình dáng và kích thước của khối Top-base phải là sản phẩm bê tông đúc tại chỗ như mô tả tại Hình
3.9.
- Chất lượng của các khối bê tông Top-base đúc tại chỗ sẽ được đảm bảo với bê tông trộn sẵn mác 100
(hoặc 200 khi dùng bơm) theo TCVN.

20
08. 3811 9608 – info@licogi168.com

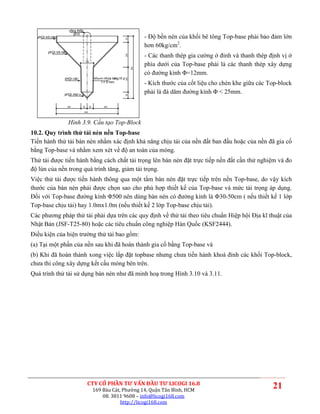

vßng thÐp
- Độ bền nén của khối bê tông Top-base phải bảo đảm lớn
Ø10
phÇn trô nãn

50
hơn 60kg/cm2.
phÇn trô nãn
- Các thanh thép gia cường ở đỉnh và thanh thép định vị ở

200
phía dưới của Top-base phải là các thanh thép xây dựng
135

500
có đường kính Φ=12mm.
phÇn cäc khu«n nhùa tæ hî p
ng

200
t = 5 mm
- Kích thước của cốt liệu cho chèn khe giữa các Top-block
phÇn mòi v¸ t
phải là đá dăm đường kính Φ < 25mm.

50
200 50 50 200

500

Hình 3.9. Cấu tạo Top-Block

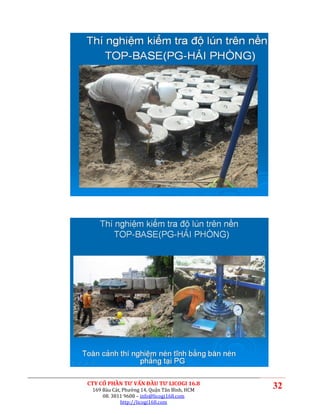

10.2. Quy trình thử tải nén nền Top-base
Tiến hành thử tải bàn nén nhằm xác định khả năng chịu tải của nền đất ban đầu hoặc của nền đã gia cố
bằng Top-base và nhằm xem xét về độ an toàn của móng.
Thử tải được tiến hành bằng cách chất tải trọng lên bàn nén đặt trực tiếp nền đất cần thử nghiệm và đo
độ lún của nền trong quá trình tăng, giảm tải trọng.
Việc thử tải được tiến hành thông qua một tấm bàn nén đặt trực tiếp trên nền Top-base, do vậy kích
thước của bàn nén phải được chọn sao cho phù hợp thiết kế của Top-base và mức tải trọng áp dụng.
Đối với Top-base đường kính Φ500 nên dùng bàn nén có đường kính là Φ30-50cm ( nếu thiết kế 1 lớp
Top-base chịu tải) hay 1.0mx1.0m (nếu thiết kế 2 lớp Top-base chịu tải).
Các phương pháp thử tải phải dựa trên các quy định về thử tải theo tiêu chuẩn Hiệp hội Địa kĩ thuật của
Nhật Bản (JSF-T25-80) hoặc các tiêu chuẩn công nghiệp Hàn Quốc (KSF2444).
Điều kiện của hiện trường thử tải bao gồm:
(a) Tại một phần của nền sau khi đã hoàn thành gia cố bằng Top-base và
(b) Khi đã hoàn thành xong việc lắp đặt topbase nhưng chưa tiến hành khoá đỉnh các khối Top-block,
chưa thi công xây dựng kết cấu móng bên trên.
Quá trình thử tải sử dụng bàn nén như đã minh hoạ trong Hình 3.10 và 3.11.

21
08. 3811 9608 – info@licogi168.com

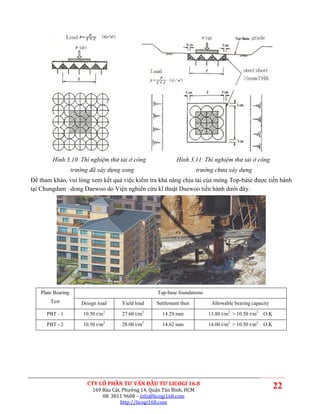

Hình 3.10. Thí nghiệm thử tải ở công Hình 3.11. Thí nghiệm thử tải ở công
trường đã xây dựng xong trường chưa xây dựng
Để tham khảo, vui lòng xem kết quả việc kiểm tra khả năng chịu tải của móng Top-base được tiến hành
tại Chungdam –dong Daewoo do Viện nghiên cứu kĩ thuật Daewoo tiến hành dưới đây.

Plate Bearing Top-base foundations
Test Design load Yield load Settlement then Allowable bearing capacity

PBT - 1 10.50 t/m2 27.60 t/m2 14.29 mm 13.80 t/m2 > 10.50 t/m2 O.K

PBT - 2 10.50 t/m2 28.00 t/m2 14.62 mm 14.00 t/m2 > 10.50 t/m2 O.K

22
08. 3811 9608 – info@licogi168.com

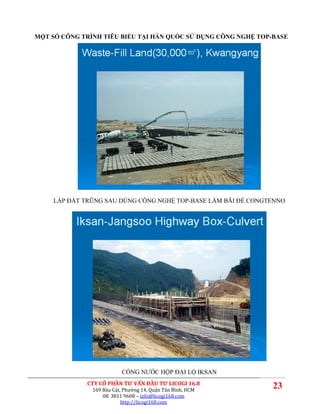

MỘT SỐ CÔNG TRÌNH TIÊU BIỂU TẠI HÀN QUỐC SỬ DỤNG CÔNG NGHỆ TOP-BASE

LẤP ĐẤT TRŨNG SAU DÙNG CÔNG NGHỆ TOP-BASE LÀM BÃI ĐỂ CONGTENNO

CỐNG NƯỚC HỘP ĐẠI LỘ IKSAN
23
08. 3811 9608 – info@licogi168.com

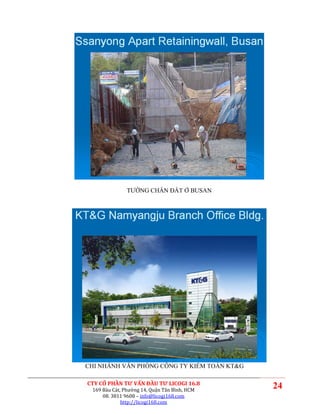

TƯỜNG CHẮN ĐẤT Ở BUSAN

CHI NHÁNH VĂN PHÒNG CÔNG TY KIỂM TOÁN KT&G

24
08. 3811 9608 – info@licogi168.com

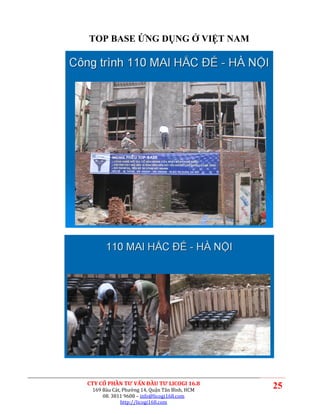

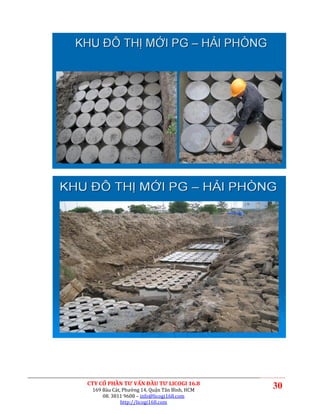

TOP BASE ỨNG DỤNG Ở VIỆT NAM

25
08. 3811 9608 – info@licogi168.com

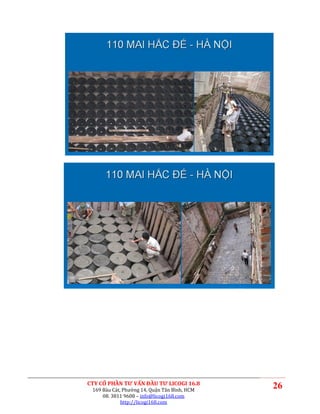

26
08. 3811 9608 – info@licogi168.com

27
08. 3811 9608 – info@licogi168.com

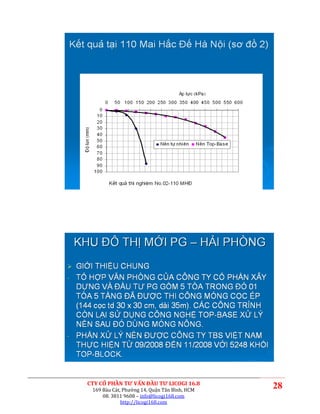

28
08. 3811 9608 – info@licogi168.com

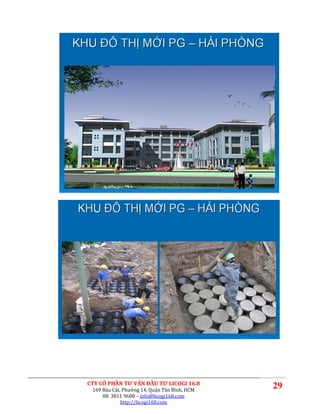

29
08. 3811 9608 – info@licogi168.com

30
08. 3811 9608 – info@licogi168.com

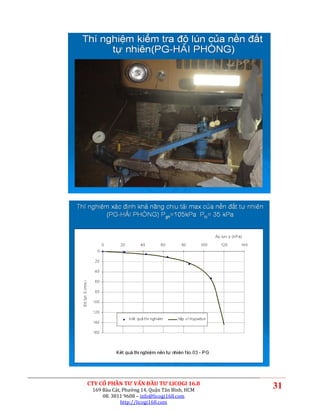

31
08. 3811 9608 – info@licogi168.com

32
08. 3811 9608 – info@licogi168.com

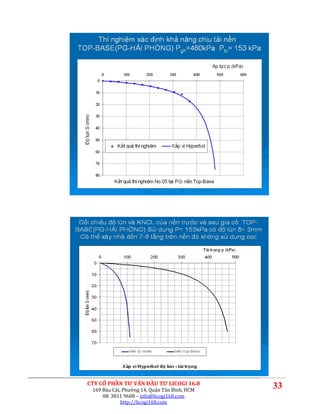

33
08. 3811 9608 – info@licogi168.com

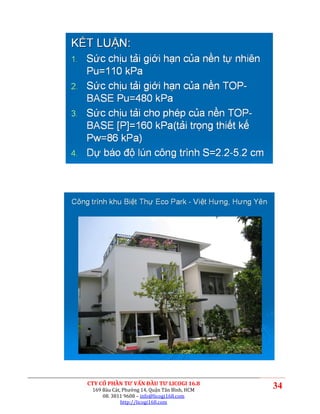

34
08. 3811 9608 – info@licogi168.com

35
08. 3811 9608 – info@licogi168.com

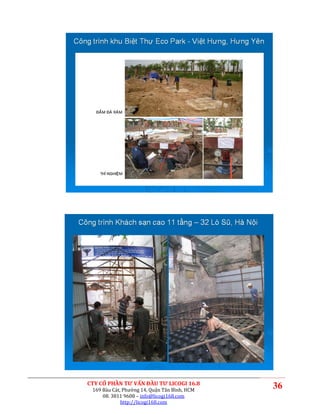

36
08. 3811 9608 – info@licogi168.com

37
08. 3811 9608 – info@licogi168.com

38
08. 3811 9608 – info@licogi168.com

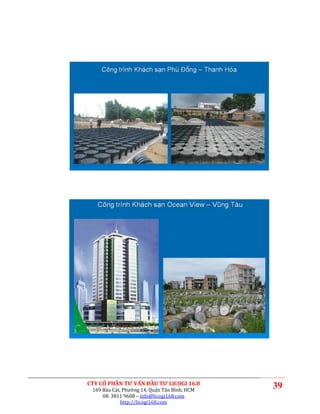

39
08. 3811 9608 – info@licogi168.com

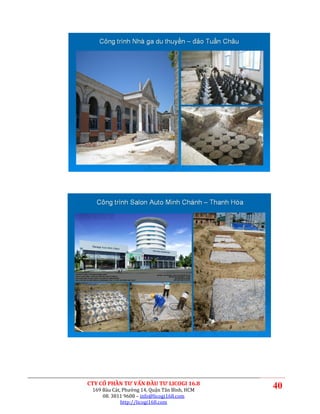

40
08. 3811 9608 – info@licogi168.com

41
08. 3811 9608 – info@licogi168.com

Cong nghe top base

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Similar to Cong nghe top base

Similar to Cong nghe top base (7)

Cong nghe top base
