COJT第6期ハードウェアコースで制作した成果物の説明スライド

1. ゆびスコープ
- ジェスチャによる拡大表示回路 -
COJT-HW 109
中川 慎哉

2. こんなこと、ありませんか？
• 遠くの文字がぼやけて見えない…
• カメラのズーム機能を使うと見えた！
• カメラは望遠鏡になる

3. ゆびスコープとは
• カメラを望遠鏡として使うシステム
• より直感的に、使いやすく
• 手を望遠鏡のように構える
手の中が拡大して見える！

4. 使い方
• 拡大！

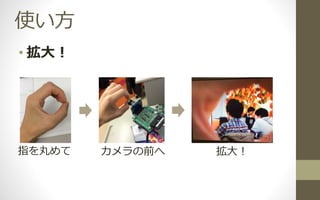

指を丸めて カメラの前へ 拡大！

5. 使い方
• 元に戻す

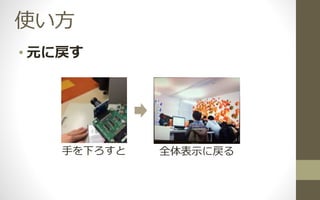

手を下ろすと 全体表示に戻る

6. 内部構成

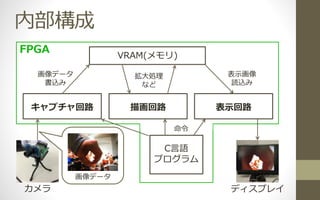

FPGA
VRAM(メモリ)
キャプチャ回路 描画回路 表示回路
カメラ
画像データ
書込み
拡大処理
など
表示画像
読込み
ディスプレイ
画像データ
C言語
プログラム
命令

7. 私たちが作ってきたもの
FPGA
VRAM(メモリ)
キャプチャ回路 描画回路 表示回路
カメラ
画像データ
書込み
拡大処理
など
表示画像
読込み
ディスプレイ
画像データ
C言語
プログラム
命令

8. 拡大処理について
• 肌色検出を使用
通常モード 拡大モード肌色領域が
全体の1/4以上
肌色領域が
拡大モード移行時
より少ない
肌色の重心位置を
拡大表示

9. 実用化のために

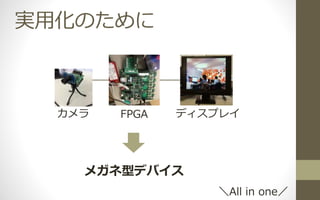

カメラ FPGA ディスプレイ
メガネ型デバイス
＼All in one／

10. 動画
http://youtu.be/8tnmniLxCsw
