1. Bài 25:
Mối ghép cố định
Mối ghép không tháo được

2. Bài 25: Mối ghép cố định
Mối ghép không tháo được
I.MỐI GHÉP CỐ ĐỊNH.
1)Khái niệm: là mối ghép mà các chi tiết được
ghép không có chuyển động tương đối với nhau

3. Bài 25: Mối ghép cố định
Mối ghép không tháo được
2)Phân loại:
- Có 2 loại mối ghép:
a) Mối ghép hàn:
+là mối ghép không tháo được
+muốn tháo rời phải phá hỏng mối ghép
Mối ghép hàn

4. Bài 25: Mối ghép cố định
Mối ghép không tháo được
Mối ghép ren
b) Mối ghép ren:
+mối ghép tháo được
+có thể tháo rời các chi tiết ở dạng nguyên vẹn

5. Bài 25: Mối ghép cố định
Mối ghép không tháo được
Mối ghép hàn
Mối ghép ren
So sánh:
Giống nhau: Chi tiết 1 và chi tiết 2 ghép cố định với nhau
Khác nhau:
Không tháo ra được
Tháo ra được

6. Bài 25: Mối ghép cố định
Mối ghép không tháo được
II. MỐI GHÉP KHÔNG THÁO ĐƯỢC
1)Mối ghép bằng đinh tán:

7. Bài 25: Mối ghép cố định
Mối ghép không tháo được
1)Mối ghép bằng đinh tán:
a)Cấu tạo:
Mũ đinh tán
- Các chi tiết ghép thường có dạng tấm.
- Chi tiết ghép là đinh tán dạng hình trụ, đầu có
mũ được làm bằng kim loại dẻo.
- Các bước tạo mối ghép:
+Bước 1: Khoan lỗ trên chi tiết được ghép.
+Bước 2: Luồn đinh tán qua lỗ khoan.
+Bước 3: Dùng búa tán đầu còn lại.
Thân đinh tán
Cấu tạo đinh tán

8. Bài 25: Mối ghép cố định
Mối ghép không tháo được
1)Mối ghép bằng đinh tán.
a)Cấu tạo:
b)Ứng dụng:
- Thường dùng khi:
+ Vật liệu tấm ghép không hàn được hoặc khó hàn
+ Mối ghép phải chịu nhiệt độ cao (nồi hơi,…)
+ Mối ghép phải chịu lực lớn và chấn động mạnh
(trong kết cấu cầu, dụng cụ sinh hoạt gia đình,…)

9. Bài 25: Mối ghép cố định
Mối ghép không tháo được
Cầu Cần Thơ
Mối ghép
đinh tán
Mối ghép
đinh tán
Mối ghép đinh tán

10. Bài 25: Mối ghép cố định
Mối ghép không tháo được

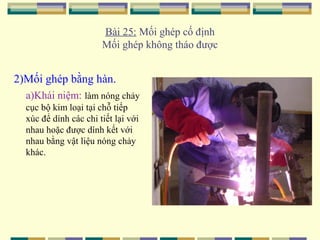

2)Mối ghép bằng hàn.
a)Khái niệm: làm nóng chảy
cục bộ kim loại tại chỗ tiếp
xúc để dính các chi tiết lại với
nhau hoặc được dính kết với
nhau bằng vật liệu nóng chảy
khác.

11. Bài 25: Mối ghép cố định
Mối ghép không tháo được
2)Mối ghép bằng hàn.
a)Khái niệm:
b)Phân loại:
- Hàn điện hồ quang (hàn nóng chảy): kim loại ở chỗ tiếp được nung đến
trạng thái chảy.
- Hàn điện tiếp xúc (hàn áp lực): kim loại ở chỗ tiếp xúc được nung đến
trạng thái dẻo, sau đó dùng lực, ép chúng lại với nhau.
- Hàn mềm (hàn thiếc): thiếc hàn được nung nóng chảy làm dính kết kim
loại với nhau.

12. Bài 25: Mối ghép cố định
Mối ghép không tháo được

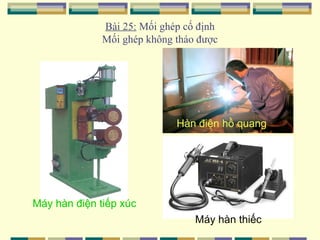

Hàn điện hồ quang
Máy hàn điện tiếp xúc
Máy hàn thiếc

13. Bài 25: Mối ghép cố định
Mối ghép không tháo được
2)Mối ghép bằng hàn.
a)Khái niệm:
b)Phân loại:

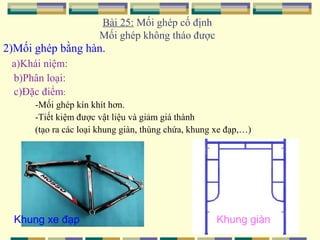

c)Đặc điểm:
-Mối ghép kín khít hơn.
-Tiết kiệm được vật liệu và giảm giá thành
(tạo ra các loại khung giàn, thùng chứa, khung xe đạp,…)
Khung xe đạp
Khung giàn
