Phân tích chuyển giao trong mạng GSM

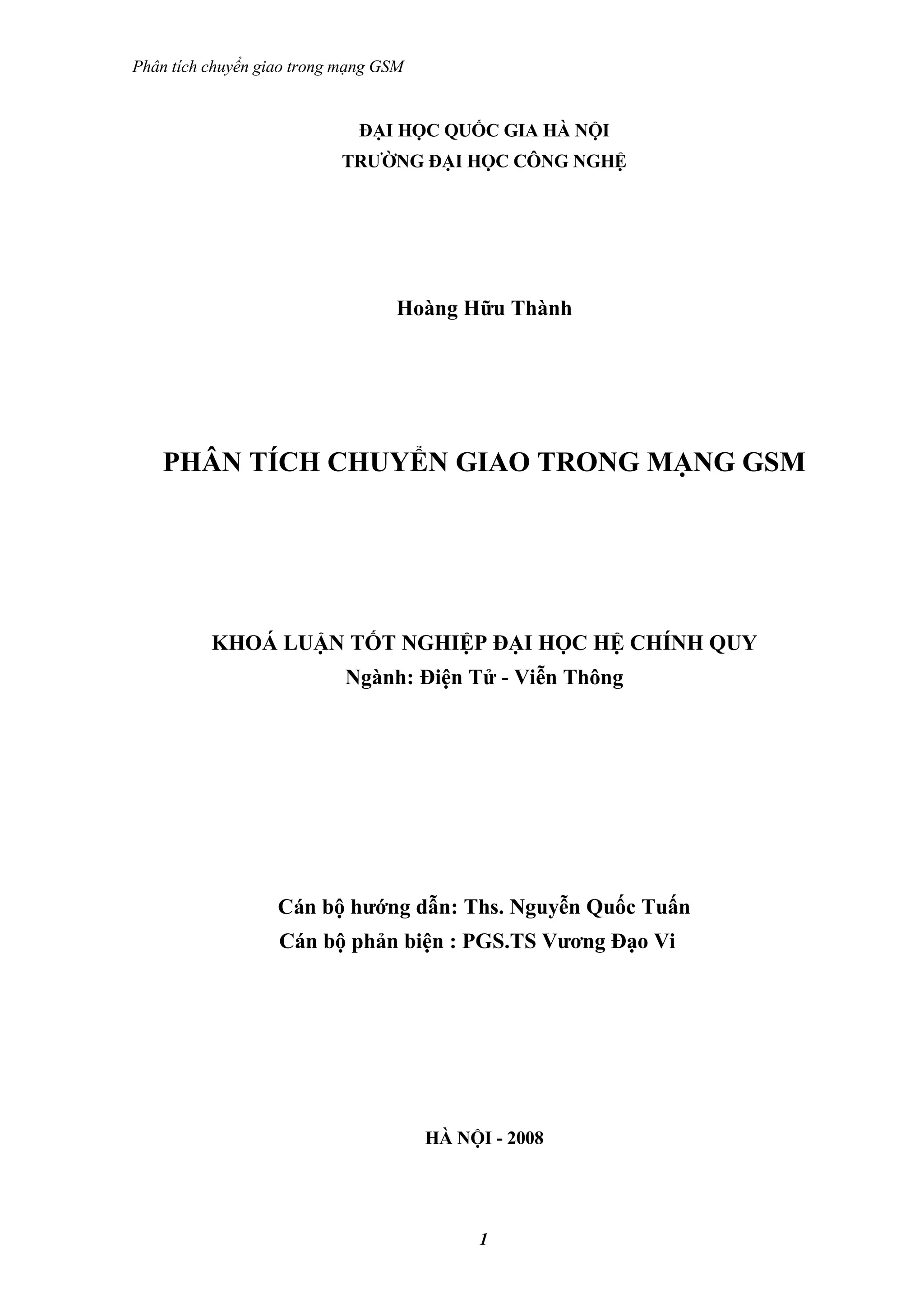

ĐẠI HỌC QUỐC GIA HÀ NỘI
TRƯỜNG ĐẠI HỌC CÔNG NGHỆ

Hoàng Hữu Thành

PHÂN TÍCH CHUYỂN GIAO TRONG MẠNG GSM

KHOÁ LUẬN TỐT NGHIỆP ĐẠI HỌC HỆ CHÍNH QUY
Ngành: Điện Tử - Viễn Thông

Cán bộ hướng dẫn: Ths. Nguyễn Quốc Tuấn
Cán bộ phản biện : PGS.TS Vương Đạo Vi

HÀ NỘI - 2008

1


MỤC LỤC

MỞ ĐẦU...........................................................................................................................4
Chương 1...........................................................................................................................5
TỔNG QUAN MẠNG GSM.............................................................................................5
1.1 MÔ HÌNH KIẾN TRÚC CỦA GSM.......................................................................6
1.1.1 Trạm di động MS (Mobile Station)...................................................................6
1.1.2 Modul nhận dạng thuê bao SIM (Subscriber Identuty Module)........................7
1.1.3 Trạm thu phát cơ sở BTS (Base Transceiver Station).......................................7
1.1.4 Bộ điều khiển trạm gốc BSC (Base Station controller).....................................7
1.1.5 Trung tâm chuyển mạch các dịch vụ di động MSC..........................................8
1.1.6 Bộ ghi định vị thường trú HLR.........................................................................8
1.1.7 Bộ ghi định vị tạm trú VLR..............................................................................8
1.1.8 Bộ đăng ký nhận dạng thiết bị EIR...................................................................8
1.1.9 Quản lý thuê bao và trung tâm nhận thực AUC...............................................9
1.1.10 Điều khiển quản lý và bảo dưỡng OMC.........................................................9

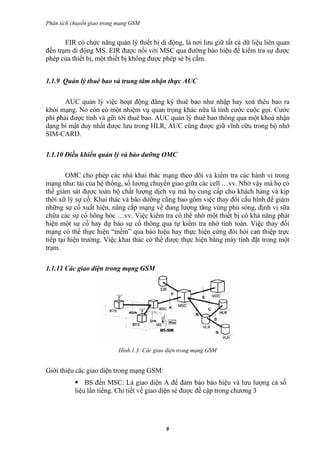

1.1.11 Các giao diện trong mạng GSM......................................................................9

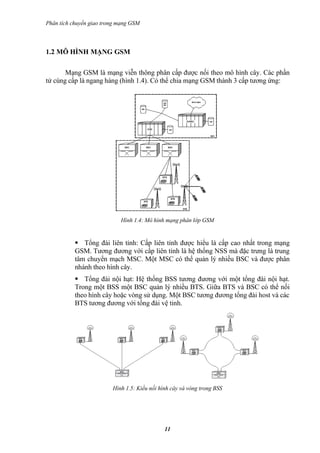

1.2 MÔ HÌNH MẠNG GSM.......................................................................................11
1.3 MẠNG TRUY CẬP GSM.....................................................................................12
1.3.1 Các kênh vật lý................................................................................................12
1.3.2 Các kênh logic.................................................................................................18

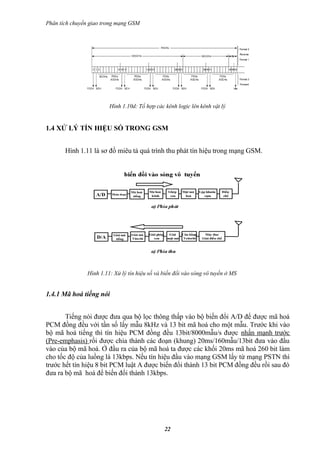

1.4 XỬ LÝ TÍN HIỆU SỐ TRONG GSM..................................................................22
1.4.1 Mã hoá tiếng nói..............................................................................................22

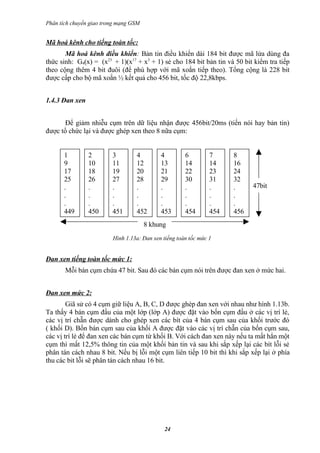

1.4.2 Mã hoá kênh ...................................................................................................23
1.4.3 Đan xen...........................................................................................................24

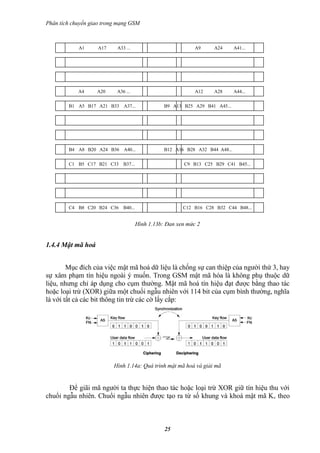

1.4.4 Mật mã hoá......................................................................................................25

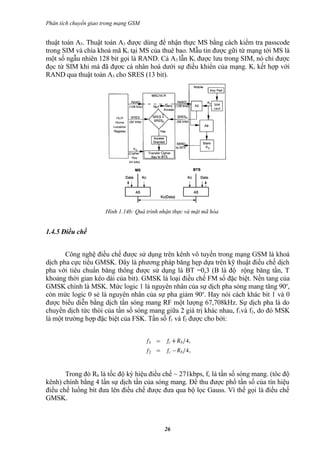

1.4.5 Điều chế..........................................................................................................26
Chương 2.........................................................................................................................30
GIAO THỨC BÁO HIỆU MẠNG GSM........................................................................30
2.1 GIAO THỨC BÁO HIỆU.....................................................................................30

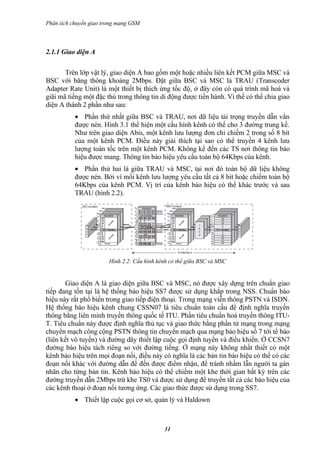

2.1.1 Giao diện A.....................................................................................................31

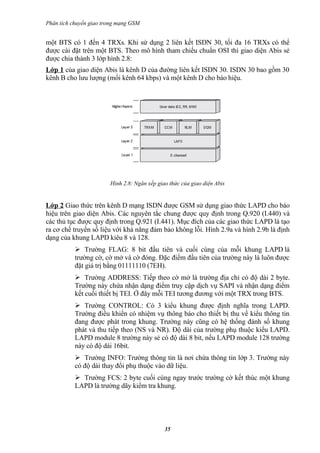

2.1.2 Giao diện Abis.................................................................................................34

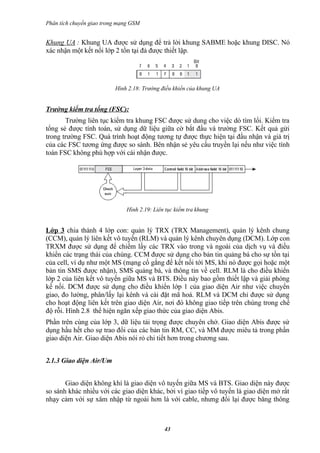

2.1.3 Giao diện Air/Um............................................................................................43

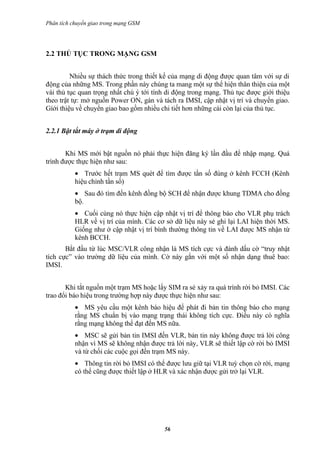

2.2 THỦ TỤC TRONG MẠNG GSM.........................................................................56
2.2.1 Bật tắt máy ở trạm di động..............................................................................56
2.2.2 Gán và tách IMSI............................................................................................57

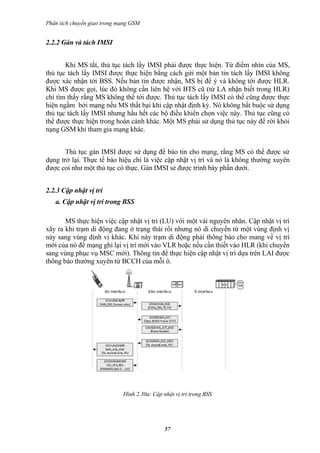

2.2.3 Cập nhật vị trí..................................................................................................57

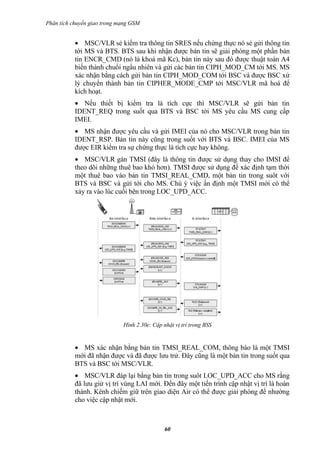

a. Cập nhật vị trí trong BSS.....................................................................................57
b. Cập nhật vị trí trong NSS.....................................................................................61
2.2.4 Bắt đầu cuộc gọi.............................................................................................62

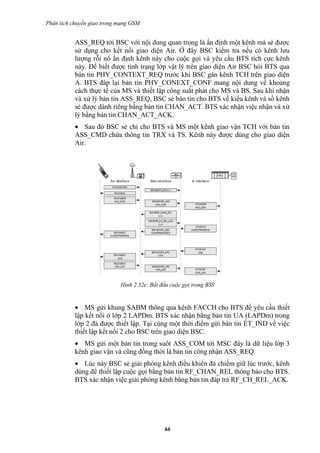

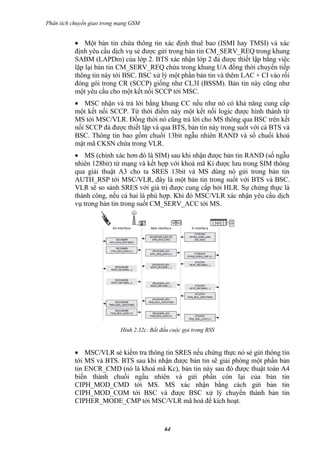

a. Bắt đầu cuộc gọi trong BSS.................................................................................62

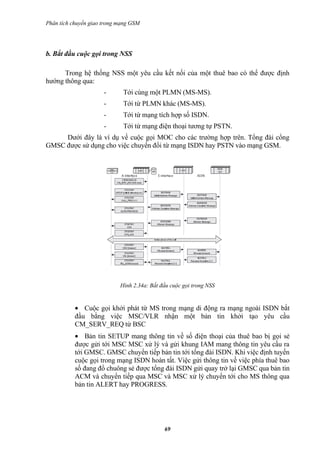

b. Bắt đầu cuộc gọi trong NSS.................................................................................69
2.2.5 Cuộc gọi từ đầu cuối di động..........................................................................70
a. Đầu cuối di động gọi trong BSS...........................................................................70

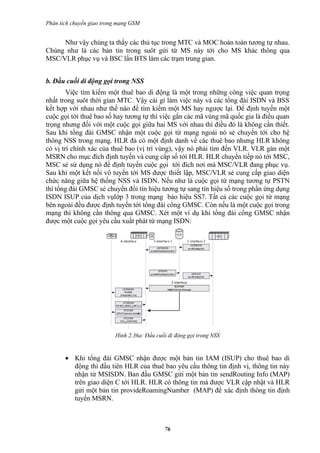

b. Đầu cuối di động gọi trong NSS .........................................................................76

2

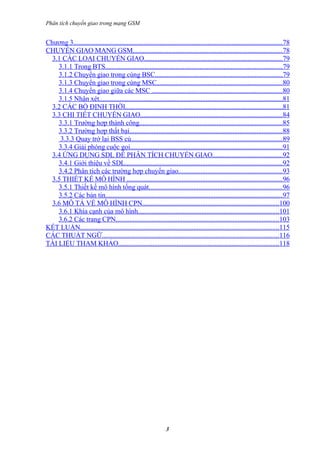

Chương 3.........................................................................................................................78

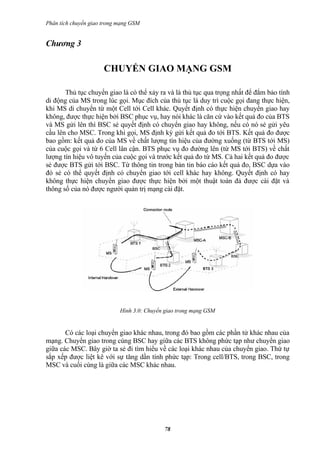

CHUYỂN GIAO MẠNG GSM.......................................................................................78

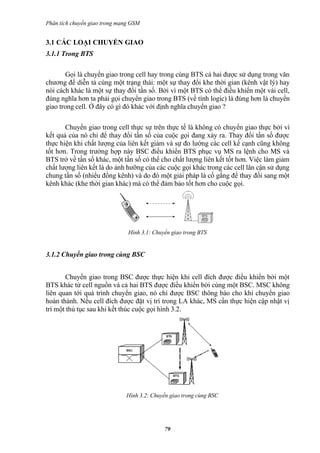

3.1 CÁC LOẠI CHUYỂN GIAO................................................................................79
3.1.1 Trong BTS.......................................................................................................79
3.1.2 Chuyển giao trong cùng BSC..........................................................................79

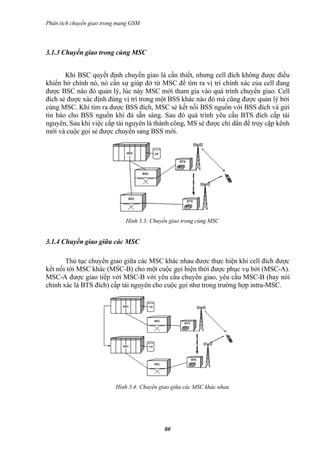

3.1.3 Chuyển giao trong cùng MSC.........................................................................80
3.1.4 Chuyển giao giữa các MSC ............................................................................80

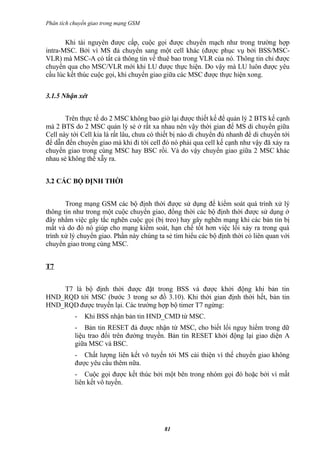

3.1.5 Nhận xét..........................................................................................................81
3.2 CÁC BỘ ĐỊNH THỜI...........................................................................................81
3.3 CHI TIẾT CHUYỂN GIAO..................................................................................84

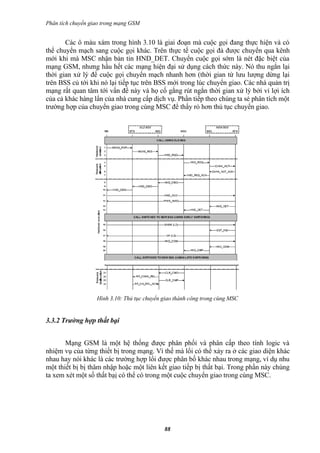

3.3.1 Trường hợp thành công...................................................................................85
3.3.2 Trường hợp thất bại.........................................................................................88

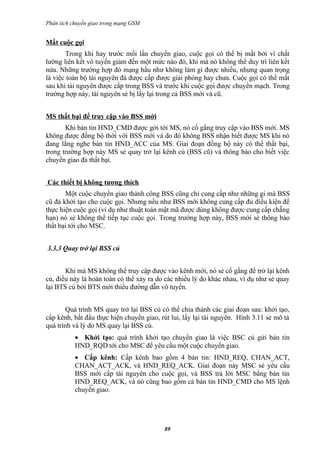

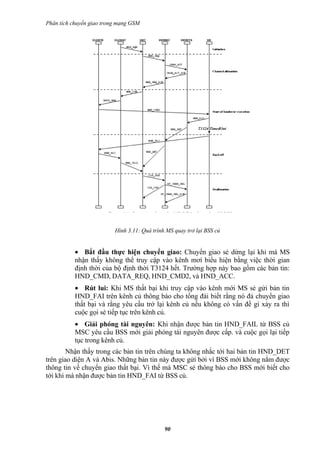

3.3.3 Quay trở lại BSS củ........................................................................................89

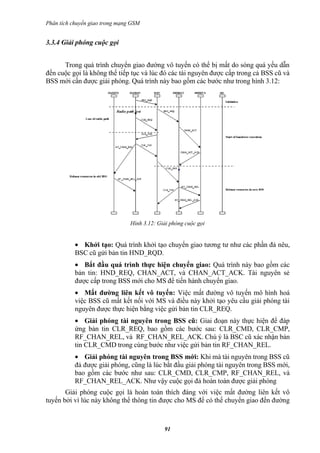

3.3.4 Giải phóng cuộc gọi........................................................................................91
3.4 ỨNG DỤNG SDL ĐỂ PHÂN TÍCH CHUYỂN GIAO........................................92

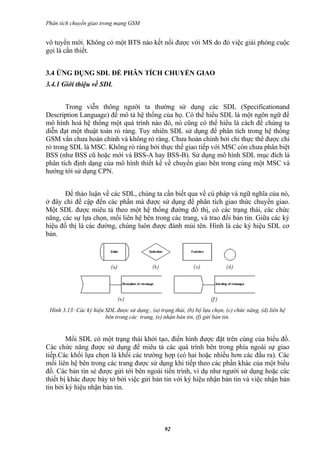

3.4.1 Giới thiệu về SDL...........................................................................................92

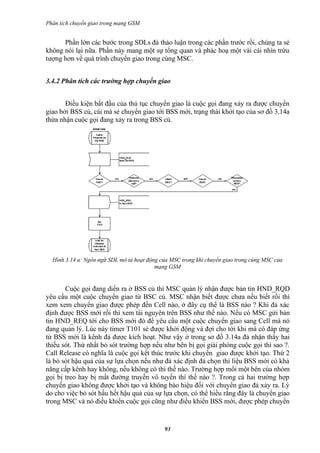

3.4.2 Phân tích các trường hợp chuyển giao............................................................93
3.5 THIẾT KẾ MÔ HÌNH ..........................................................................................96
3.5.1 Thiết kế mô hình tổng quát.............................................................................96
3.5.2 Các bản tin.......................................................................................................97
3.6 MÔ TẢ VỀ MÔ HÌNH CPN...............................................................................100

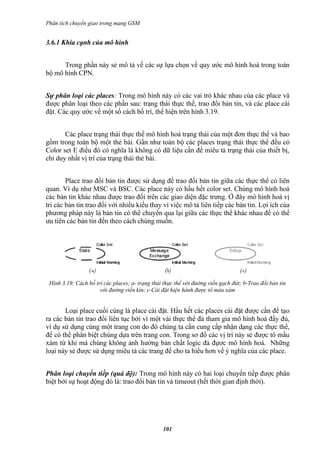

3.6.1 Khía cạnh của mô hình..................................................................................101
3.6.2 Các trang CPN...............................................................................................103
KẾT LUẬN...................................................................................................................115

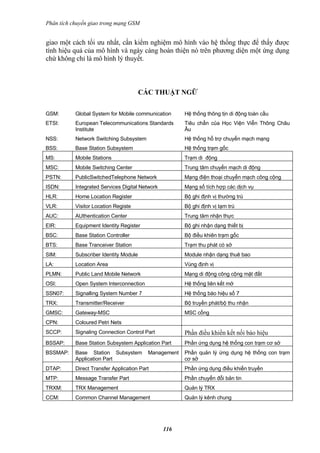

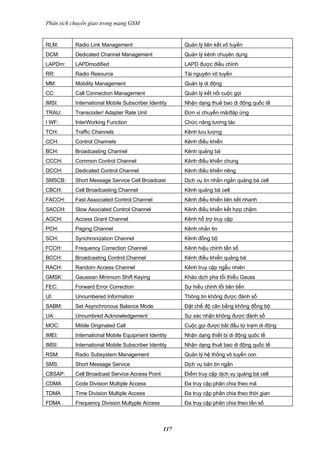

CÁC THUẬT NGỮ.......................................................................................................116

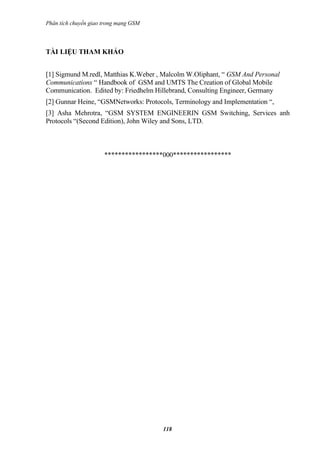

TÀI LIỆU THAM KHẢO.............................................................................................118

3

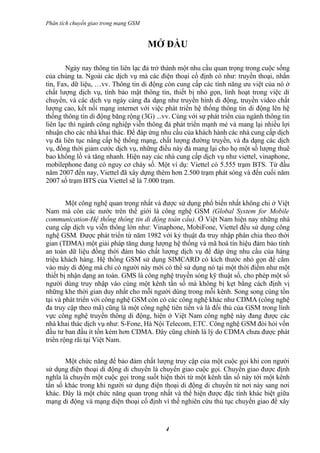

MỞ ĐẦU

Ngày nay thông tin liên lạc đả trở thành một nhu cầu quan trọng trong cuộc sống
của chúng ta. Ngoài các dịch vụ mà các điện thoại cố định có như: truyền thoại, nhắn
tin, Fax, dữ liệu, …vv. Thông tin di động còn cung cấp các tính năng ưu việt của nó ở
chất lượng dịch vụ, tính bảo mật thông tin, thiết bị nhỏ gọn, linh hoạt trong việc di
chuyển, và các dịch vụ ngày càng đa dạng như truyền hình di động, truyền video chất
lượng cao, kết nối mạng internet với việc phát triển hệ thống thông tin di động lên hệ
thống thông tin di động băng rộng (3G) ...vv. Cùng với sự phát triển của ngành thông tin
liên lạc thì ngành công nghiệp viễn thông đả phát triển mạnh mẻ và mang lại nhiều lợi
nhuận cho các nhà khai thác. Để đáp ứng nhu cầu của khách hành các nhà cung cấp dịch
vụ đả liên tục nâng cấp hệ thống mạng, chất lượng đường truyền, và đa dạng các dịch
vụ, đồng thời giảm cước dịch vụ, những điều này đả mang lại cho họ một số lượng thuê
bao khổng lồ và tăng nhanh. Hiện nay các nhà cung cấp dịch vụ như viettel, vinaphone,
mobilephone đang có nguy cơ cháy số. Một ví dụ: Viettel có 5.555 trạm BTS. Từ đầu
năm 2007 đến nay, Viettel đã xây dựng thêm hơn 2.500 trạm phát sóng và đến cuối năm
2007 số trạm BTS của Viettel sẽ là 7.000 trạm.

Một công nghệ quan trọng nhất và được sử dụng phổ biến nhất không chỉ ở Việt
Nam mà còn các nước trên thế giới là công nghệ GSM (Global System for Mobile
communication-Hệ thống thông tin di động toàn cầu). Ở Việt Nam hiện nay những nhà
cung cấp dịch vụ viễn thông lớn như: Vinaphone, MobiFone, Viettel đều sử dụng công
nghệ GSM. Được phát triển từ năm 1982 với kỷ thuật đa truy nhập phân chia theo thời
gian (TDMA) một giải pháp tăng dung lượng hệ thống và mã hoá tín hiệu đảm bảo tính
an toàn dữ liệu đồng thời đảm bảo chất lượng dịch vụ để đáp ứng nhu cầu của hàng
triệu khách hàng. Hệ thống GSM sử dụng SIMCARD có kích thước nhỏ gọn để cắm
vào máy di động mà chỉ có người này mới có thể sử dụng nó tại một thời điểm như một
thiết bị nhận dạng an toàn. GMS là công nghệ truyền sóng kỹ thuật số, cho phép một số
người dùng truy nhập vào cùng một kênh tần số mà không bị kẹt bằng cách định vị
những khe thời gian duy nhất cho mỗi người dùng trong mỗi kênh. Song song cùng tồn
tại và phát triển với công nghệ GSM còn có các công nghệ khác như CDMA (công nghệ
đa truy cập theo mã) cũng là một công nghệ tiên tiến và là đối thủ của GSM trong lính
vực công nghệ truyền thông di động, hiện ở Việt Nam công nghệ này đang được các
nhà khai thác dịch vụ như: S-Fone, Hà Nội Telecom, ETC. Công nghệ GSM đòi hỏi vốn
đầu tư ban đầu ít tốn kém hơn CDMA. Đây cũng chính là lý do CDMA chưa được phát
triển rộng rãi tại Việt Nam.

Một chức năng để bảo đảm chất lượng truy cập của một cuộc gọi khi con người
sử dụng điện thoại di động di chuyển là chuyển giao cuộc gọi. Chuyển giao được định
nghĩa là chuyển một cuộc gọi trong suốt hiện thời từ một kênh tần số này tới một kênh
tần số khác trong khi người sử dụng điện thoại di động di chuyển từ nơi này sang nơi
khác. Đây là một chức năng quan trọng nhất và thể hiện được đặc tính khác biệt giữa
mạng di động và mạng điện thoại cố định vì thế nghiên cứu thủ tục chuyển giao để xây

4

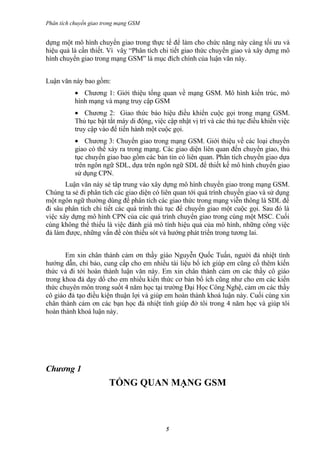

dựng một mô hình chuyển giao trong thực tế để làm cho chức năng này càng tối ưu và
hiệu quả là cần thiết. Vì vâỵ “Phân tích chi tiết giao thức chuyển giao và xây dựng mô
hình chuyển giao trong mạng GSM” là mục đích chính của luận văn này.

Luận văn này bao gồm:
• Chương 1: Giới thiệu tổng quan về mạng GSM. Mô hình kiến trúc, mô
hình mạng và mạng truy cập GSM
• Chương 2: Giao thức báo hiệu điều khiển cuộc gọi trong mạng GSM.
Thủ tục bật tắt máy di động, việc cập nhật vị trí và các thủ tục điều khiển việc
truy cập vào để tiến hành một cuộc gọi.
• Chương 3: Chuyển giao trong mạng GSM. Giới thiệu về các loại chuyển
giao có thể xảy ra trong mạng. Các giao diện liên quan đến chuyển giao, thủ
tục chuyển giao bao gồm các bản tin có liên quan. Phân tích chuyển giao dựa
trên ngôn ngữ SDL, dựa trên ngôn ngữ SDL để thiết kế mô hình chuyển giao
sử dụng CPN.
Luận văn này sẻ tâp trung vào xây dựng mô hình chuyển giao trong mạng GSM.
Chúng ta sẻ đi phân tích các giao diện có liên quan tới quá trình chuyển giao và sử dụng
một ngôn ngữ thường dùng để phân tích các giao thức trong mạng viễn thông là SDL để
đi sâu phân tích chi tiết các quá trình thủ tục để chuyển giao một cuộc gọi. Sau đó là
việc xây dựng mô hình CPN của các quá trình chuyển giao trong cùng một MSC. Cuối
cùng không thể thiếu là việc đánh giá mô tính hiệu quả của mô hình, những công việc
đả làm được, những vấn đề còn thiếu sót và hướng phát triển trong tương lai.

Em xin chân thành cảm ơn thầy giáo Nguyễn Quốc Tuấn, người đả nhiệt tình
hướng dẫn, chỉ bảo, cung cấp cho em nhiều tài liệu bổ ích giúp em cũng cố thêm kiến
thức và đi tới hoàn thành luận văn này. Em xin chân thành cảm ơn các thầy cô giáo
trong khoa đả dạy dổ cho em nhiều kiến thức cơ bản bổ ích cũng như cho em các kiến
thức chuyên môn trong suốt 4 năm học tại trường Đại Học Công Nghệ, cảm ơn các thầy
cô giáo đả tạo điều kiện thuận lợi và giúp em hoàn thành khoá luận này. Cuối cùng xin
chân thành cảm ơn các bạn học đả nhiệt tình giúp đở tôi trong 4 năm học và giúp tôi
hoàn thành khoá luận này.

Chương 1
TỔNG QUAN MẠNG GSM

5

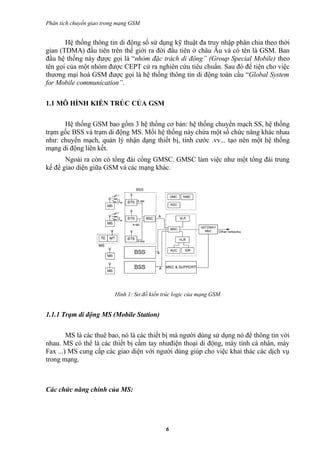

Hệ thống thông tin di động số sử dụng kỹ thuật đa truy nhập phân chia theo thời
gian (TDMA) đầu tiên trên thế giới ra đời đầu tiên ở châu Âu và có tên là GSM. Ban
đầu hệ thống này được gọi là “nhóm đặc trách di động” (Group Special Mobile) theo
tên gọi của một nhóm được CEPT cử ra nghiên cứu tiêu chuẩn. Sau đó để tiện cho việc
thương mại hoá GSM được gọi là hệ thống thông tin di động toàn cầu “Global System
for Mobile communication”.

1.1 MÔ HÌNH KIẾN TRÚC CỦA GSM

Hệ thống GSM bao gồm 3 hệ thống cơ bản: hệ thống chuyển mạch SS, hệ thống
trạm gốc BSS và trạm di động MS. Mổi hệ thống này chứa một số chức năng khác nhau
như: chuyển mạch, quản lý nhận dạng thiết bị, tính cước .vv... tạo nên một hệ thống
mạng di động liên kết.
Ngoài ra còn có tổng đài cổng GMSC. GMSC làm việc như một tổng đài trung
kế để giao diện giữa GSM và các mạng khác.

Hình 1: Sơ đồ kiến trúc logic của mạng GSM

1.1.1 Trạm di động MS (Mobile Station)

MS là các thuê bao, nó là các thiết bị mà người dùng sử dụng nó để thông tin với
nhau. MS có thể là các thiết bị cầm tay nhưđiện thoại di động, máy tính cá nhân, máy
Fax ...) MS cung cấp các giao diện với người dùng giúp cho việc khai thác các dịch vụ
trong mạng.

Các chức năng chính của MS:

6


• Thiết bị đầu cuối thực hiện các chức năng không liên qua đến mạng GSM,
FAX ...
• Kết cuối trạm di động thực hiện các chức năng liên quan đến truyền dẫn ở
giao diện vô tuyến.
• Bộ thích ứng đầu cuối làm việc như một cửa nối thông thiết bị đầu cuối
với kết cuối di động.

1.1.2 Modul nhận dạng thuê bao SIM (Subscriber Identuty Module)

Hệ thống GSM sử dụng một khoá nhận dạng thuê bao được cất trong một bộ nhớ
nhỏ gọn gọi là SIM-CARD. Thiết bị này được cắm vào máy di động để thông tin trực
tiếp vớí VLR và gián tiếp với HLR.

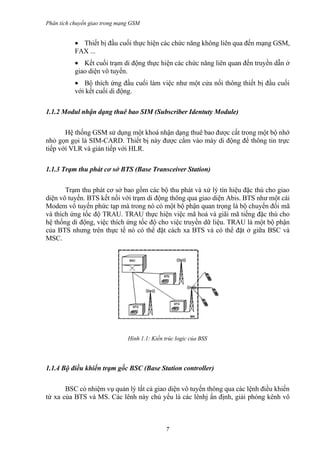

1.1.3 Trạm thu phát cơ sở BTS (Base Transceiver Station)

Trạm thu phát cơ sở bao gồm các bộ thu phát và xử lý tín hiệu đặc thù cho giao
diện vô tuyến. BTS kết nối với trạm di động thông qua giao diện Abis. BTS như một cái
Modem vô tuyến phức tạp mà trong nó có một bộ phận quan trọng là bộ chuyển đổi mã
và thích ứng tốc độ TRAU. TRAU thực hiện việc mã hoá và giãi mã tiếng đặc thù cho
hệ thống di động, việc thích ứng tốc độ cho việc truyền dữ liệu. TRAU là một bộ phận
của BTS nhưng trên thực tế nó có thể đặt cách xa BTS và có thể đặt ở giữa BSC và
MSC.

Hình 1.1: Kiến trúc logic của BSS

1.1.4 Bộ điều khiển trạm gốc BSC (Base Station controller)

BSC có nhiệm vụ quản lý tất cả giao diện vô tuyến thông qua các lệnh điều khiển
từ xa của BTS và MS. Các lênh này chủ yếu là các lênhj ấn định, giải phóng kênh vô

7

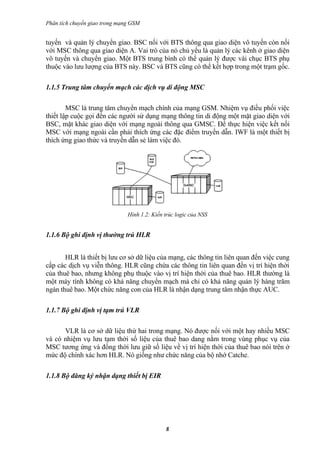

tuyến và quản lý chuyển giao. BSC nối với BTS thông qua giao diện vô tuyến còn nối
với MSC thông qua giao diện A. Vai trò của nó chủ yếu là quản lý các kênh ở giao diện
vô tuyến và chuyển giao. Một BTS trung bình có thể quản lý được vài chục BTS phụ
thuộc vào lưu lượng của BTS này. BSC và BTS cũng có thể kết hợp trong một trạm gốc.

1.1.5 Trung tâm chuyển mạch các dịch vụ di động MSC

MSC là trung tâm chuyển mạch chính của mạng GSM. Nhiệm vụ điều phối việc
thiết lập cuộc gọi đến các người sử dụng mạng thông tin di động một mặt giao diện với
BSC, mặt khác giao diện với mạng ngoài thông qua GMSC. Để thực hiện việc kết nối
MSC với mạng ngoài cần phải thích ứng các đặc điểm truyền dẫn. IWF là một thiết bị
thích ứng giao thức và truyền dẫn sẻ làm việc đó.

Hình 1.2: Kiến trúc logic của NSS

1.1.6 Bộ ghi định vị thường trú HLR

HLR là thiết bị lưu cơ sở dữ liệu của mạng, các thông tin liên quan đến việc cung
cấp các dịch vụ viễn thông. HLR cũng chứa các thông tin liên quan đến vị trí hiện thời
của thuê bao, nhưng không phụ thuộc vào vị trí hiện thời của thuê bao. HLR thường là
một máy tính không có khả năng chuyển mạch mà chỉ có khả năng quản lý hàng trăm
ngàn thuê bao. Một chức năng con của HLR là nhận dạng trung tâm nhận thực AUC.

1.1.7 Bộ ghi định vị tạm trú VLR

VLR là cơ sở dữ liệu thứ hai trong mạng. Nó được nối với một hay nhiều MSC
và có nhiệm vụ lưu tạm thời số liệu của thuê bao dang nằm trong vùng phục vụ của
MSC tương ứng và đồng thời lưu giữ số liệu về vị trí hiện thời của thuê bao nói trên ở
mức độ chính xác hơn HLR. Nó giống như chức năng của bộ nhớ Catche.

1.1.8 Bộ đăng ký nhận dạng thiết bị EIR

8


EIR có chức năng quản lý thiết bị di động, là nơi lưu giữ tất cả dữ liệu liên quan
đến trạm di động MS. EIR được nối với MSC qua đường báo hiệu để kiểm tra sự được
phép của thiết bị, một thiết bị không được phép sẻ bị cấm.

1.1.9 Quản lý thuê bao và trung tâm nhận thực AUC

AUC quản lý việc hoạt động đăng ký thuê bao như nhập hay xoá thêu bao ra
khỏi mạng. Nó còn có một nhiệm vụ quan trọng khác nữa là tính cước cuộc gọi. Cước
phí phải được tính và gữi tới thuê bao. AUC quản lý thuê bao thông qua một khoá nhận
dạng bí mật duy nhất được lưu trong HLR, AUC cũng được giữ vĩnh cữu trong bộ nhớ
SIM-CARD.

1.1.10 Điều khiển quản lý và bảo dưỡng OMC

OMC cho phép các nhà khai thác mạng theo dõi và kiểm tra các hành vi trong
mạng như: tải của hệ thống, số lượng chuyển giao giữa các cell …vv. Nhờ vậy mà họ có
thể giám sát được toàn bộ chất lượng dịch vụ mà họ cung cấp cho khách hàng và kịp
thời xữ lý sự cố. Khai thác và bão dưỡng cũng bao gồm việc thay đổi cấu hình để giảm
những sự cố xuất hiện, nâng cấp mạng về dung lượng tăng vùng phủ sóng, định vị sữa
chữa các sự cố hõng hóc …vv. Việc kiểm tra có thể nhờ một thiết bị có khả năng phát
hiện một sự cố hay dự báo sự cố thông qua tự kiểm tra nhờ tính toán. Việc thay đổi
mạng có thể thực hiện “mềm” qua báo hiệu hay thực hiện cứng đòi hỏi can thiệp trực
tiếp tại hiện trường. Việc khai thác có thể được thực hiện bằng máy tính đặt trong một
trạm.

1.1.11 Các giao diện trong mạng GSM

Hình 1.3: Các giao diện trong mạng GSM

Giới thiệu các giao diện trong mạng GSM:
 BS đến MSC: Là giao diện A để đảm bảo báo hiệu và lưu lượng cả số
liệu lẩn tiếng. Chi tiết về giao diện sẻ được đề cập trong chương 3

9

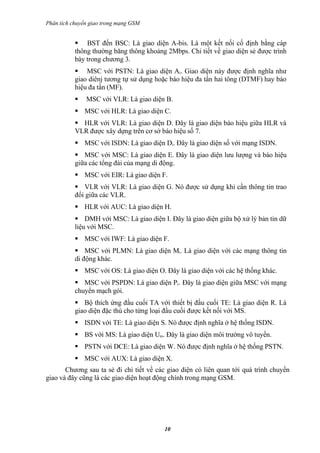

 BST đến BSC: Là giao diện A-bis. Là một kết nối cố định bằng cáp
thông thường băng thông khoảng 2Mbps. Chi tiết về giao diện sẻ được trình
bày trong chương 3.
 MSC với PSTN: Là giao diện Ai. Giao diện này được định nghĩa như
giao diênj tương tự sử dụng hoặc báo hiệu đa tần hai tông (DTMF) hay báo
hiệu đa tần (MF).
 MSC với VLR: Là giao diện B.
 MSC với HLR: Là giao diện C.
 HLR với VLR: Là giao diện D. Đây là giao diện báo hiệu giữa HLR và
VLR được xây dựng trên cơ sở báo hiệu số 7.
 MSC với ISDN: Là giao diện Di. Đây là giao diện số với mạng ISDN.
 MSC với MSC: Là giao diện E. Đây là giao diện lưu lượng và báo hiệu
giữa các tổng đài của mạng di động.
 MSC với EIR: Là giao diện F.
 VLR với VLR: Là giao diện G. Nó được sử dụng khi cần thông tin trao
đổi giữa các VLR.
 HLR với AUC: Là giao diện H.
 DMH với MSC: Là giao diện I. Đây là giao diện giữa bộ xử lý bản tin dữ
liệu với MSC.
 MSC với IWF: Là giao diện F.
 MSC với PLMN: Là giao diện Mi. Là giao diện với các mạng thông tin
di động khác.
 MSC với OS: Là giao diện O. Đây là giao diện với các hệ thống khác.
 MSC với PSPDN: Là giao diện Pi. Đây là giao diện giữa MSC với mạng
chuyển mạch gói.
 Bộ thích ứng đầu cuối TA với thiết bị đầu cuối TE: Là giao diện R. Là
giao diện đặc thù cho từng loại đầu cuối được kết nối với MS.
 ISDN với TE: Là giao diện S. Nó được định nghĩa ở hệ thống ISDN.
 BS với MS: Là giao diện Um. Đây là giao diện môi trường vô tuyến.
 PSTN với DCE: Là giao diện W. Nó được định nghĩa ở hệ thống PSTN.
 MSC với AUX: Là giao diện X.
Chương sau ta sẻ đi chi tiết về các giao diện có liên quan tới quá trình chuyển
giao và đây cũng là các giao diện hoạt động chính trong mạng GSM.

10


1.2 MÔ HÌNH MẠNG GSM

Mạng GSM là mạng viễn thông phân cấp được nối theo mô hình cây. Các phần
tử cùng cấp là ngang hàng (hình 1.4). Có thể chia mạng GSM thành 3 cấp tương ứng:

Hình 1.4: Mô hình mạng phân lớp GSM

 Tổng đài liên tỉnh: Cấp liên tỉnh được hiểu là cấp cao nhất trong mạng
GSM. Tương đương với cấp liên tỉnh là hệ thống NSS mà đặc trưng là trung
tâm chuyển mạch MSC. Một MSC có thể quản lý nhiều BSC và được phân
nhánh theo hình cây.
 Tổng đài nội hạt: Hệ thống BSS tương đương với một tổng đài nội hạt.
Trong một BSS một BSC quản lý nhiều BTS. Giữa BTS và BSC có thể nối
theo hình cây hoặc vòng sử dụng. Một BSC tương đương tổng đài host và các
BTS tương đương với tổng đài vệ tinh.

Hình 1.5: Kiều nối hình cây và vòng trong BSS

11

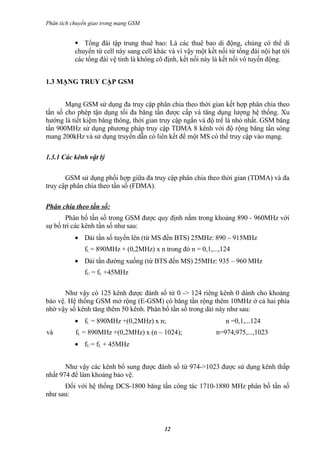

 Tổng đài tập trung thuê bao: Là các thuê bao di động, chúng có thể di
chuyển từ cell này sang cell khác và vì vậy một kết nối từ tổng đài nội hạt tới
các tổng đài vệ tinh là không cô định, kết nối này là kết nối vô tuyến động.

1.3 MẠNG TRUY CẬP GSM

Mạng GSM sử dụng đa truy cập phân chia theo thời gian kết hợp phân chia theo
tần số cho phép tận dụng tối đa băng tần được cấp và tăng dụng lượng hệ thống. Xu
hướng là tiết kiệm băng thông, thời gian truy cập ngắn và độ trể là nhỏ nhất. GSM băng
tần 900MHz sử dụng phương pháp truy cập TDMA 8 kênh với độ rộng băng tần sóng
mang 200kHz và sử dụng truyền dẫn có liên kết để một MS có thể truy cập vào mạng.

1.3.1 Các kênh vật lý

GSM sử dụng phối hợp giữa đa truy cập phân chia theo thời gian (TDMA) và đa
truy cập phân chia theo tần số (FDMA).

Phân chia theo tần số:
Phân bố tần số trong GSM được quy định nằm trong khoảng 890 - 960MHz với
sự bố trí các kênh tần số như sau:
• Dải tần số tuyến lên (từ MS đến BTS) 25MHz: 890 – 915MHz
fL = 890MHz + (0,2MHz) x n trong đó n = 0,1,...,124
• Dải tần đường xuống (từ BTS đến MS) 25MHz: 935 – 960 MHz
fU = fL +45MHz

Như vậy có 125 kênh được đánh số tứ 0 -> 124 riêng kênh 0 dành cho khoảng
bảo vệ. Hệ thống GSM mở rộng (E-GSM) có băng tần rộng thêm 10MHz ở cả hai phía
nhờ vậy số kênh tăng thêm 50 kênh. Phân bố tần số trong dải này như sau:
• fL = 890MHz +(0,2MHz) x n; n =0,1,...124
và fL = 890MHz +(0,2MHz) x (n – 1024); n=974,975,...,1023
• fU = fL + 45MHz

Như vậy các kênh bổ sung được đánh số từ 974->1023 được sử dụng kênh thấp
nhất 974 để làm khoảng bảo vệ.
Đối với hệ thống DCS-1800 băng tần công tác 1710-1880 MHz phân bố tần số
như sau:

12

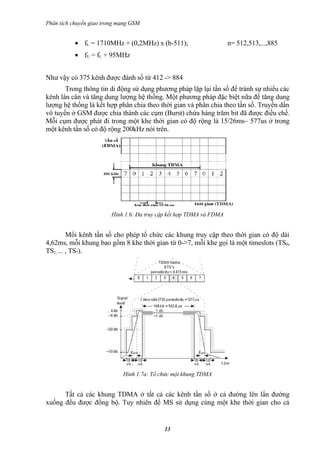

• fL = 1710MHz + (0,2MHz) x (b-511); n= 512,513,...,885
• fU = fL + 95MHz

Như vậy có 375 kênh được đánh số từ 412 -> 884
Trong thông tin di động sử dụng phương pháp lặp lại tần số để tránh sự nhiểu các
kênh lân cân và tăng dung lượng hệ thống. Một phương pháp đặc biệt nữa để tăng dung
lượng hệ thống là kết hợp phân chia theo thời gian và phân chia theo tần số. Truyền dẩn
vô tuyến ở GSM được chia thành các cụm (Burst) chứa hàng trăm bit đã được điều chế.
Mỗi cụm được phát đi trong một khe thời gian có độ rộng là 15/26ms~ 577us ở trong
một kênh tần số có độ rộng 200kHz nói trên.

Hình 1.6: Đa truy cập kết hợp TDMA và FDMA

Mổi kênh tần số cho phép tổ chức các khung truy cập theo thời gian có độ dài
4,62ms, mỗi khung bao gồm 8 khe thời gian từ 0->7, mỗi khe gọi là một timeslots (TS0,
TS1, ... , TS7).

Hình 1.7a: Tổ chức một khung TDMA

Tất cả các khung TDMA ở tất cả các kênh tần số ở cả đường lên lẩn đường
xuống đều được đồng bộ. Tuy nhiên để MS sử dụng cùng một khe thời gian cho cả

13


đường lên lẩn đường xuống mà không phải thu phát đồng thời thì khởi đầu của khung
TDMA đường lên trể 3 timeslots.

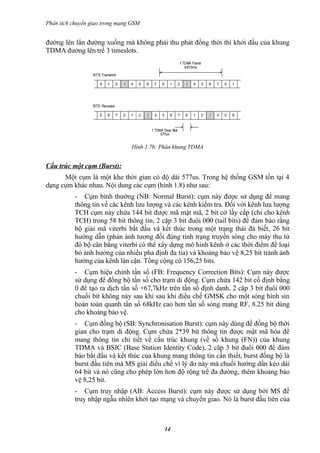

Hình 1.7b: Phân khung TDMA

Cấu trúc một cụm (Burst):
Một cụm là một khe thời gian có độ dài 577us. Trong hệ thống GSM tồn tại 4
dạng cụm khác nhau. Nội dung các cụm (hình 1.8) như sau:
- Cụm bình thường (NB: Normal Burst): cụm này được sử dụng để mang
thông tin về các kênh lưu lượng và các kênh kiểm tra. Đối với kênh lưa lượng
TCH cụm này chứa 144 bit được mã mật mã, 2 bit cờ lấy cắp (chỉ cho kênh
TCH) trong 58 bit thông tin, 2 cặp 3 bit đuôi 000 (tail bíts) để đảm bảo rằng
bộ giải mã viterbi bắt đầu và kết thúc trong một trạng thái đả biết, 26 bit
hướng dẫn (phản ánh tương đối đúng tình trạng truyền sóng cho máy thu từ
đó bộ cân bằng viterbi có thể xây dựng mô hình kênh ở các thời điểm để loại
bỏ ảnh hưởng của nhiểu pha định đa tia) và khoảng bảo vệ 8,25 bit tránh ảnh
hưởng của kênh lân cận. Tổng cộng có 156,25 bits.
- Cụm hiệu chỉnh tần số (FB: Frequency Correction Bits): Cụm này được
sử dụng để đồng bộ tần số cho trạm di động. Cụm chứa 142 bit cố định bằng
0 để tạo ra dịch tần số +67,7kHz trên tần số định danh, 2 cặp 3 bit đuôi 000
chuổi bít không này sau khi sau khi điều chế GMSK cho một sóng hình sin
hoàn toàn quanh tần số 68kHz cao hơn tần số sóng mang RF, 8.25 bit dùng
cho khoảng bảo vệ.
- Cụm đồng bộ (SB: Synchronisation Burst): cụm này dùng để đồng bộ thời
gian cho trạm di động. Cụm chứa 2*39 bit thông tin được mật mã hóa để
mang thông tin chi tiết về cấu trúc khung (về số khung (FN)) của khung
TDMA và BSIC (Base Station Identity Code), 2 căp 3 bit đuôi 000 để đảm
báo bắt đầu và kết thúc của khung mang thông tin cấn thiết, burst đồng bộ là
burst đầu tiên mà MS giải điều chế vì lý do này mà chuổi hướng dẩn kéo dài
64 bit và nó cũng cho phép lớn hơn độ rộng trể đa đường, thêm khoảng bảo
vệ 8,25 bit.
- Cụm truy nhập (AB: Access Burst): cụm này được sử dụng bởi MS để
truy nhập ngẫu nhiên khởi tạo mạng và chuyển giao. Nó là burst đầu tiên của

14


đường lên mà BTS sẻ giải điều chế từ một MS đặc thù. Cùng với burst đồng
bộcụm chứa 41 bit hướng dẫn để kéo dài thoải mái quá trình giải điều chế,
cụm chứa 36 bit thông tin, 8 bit đuôi đầu, 3 bit đuôi cuối và khoảng bảo vệ
68,25 bit để bù trể cho sự lan truyền giữa MS và BTS và cũng để phù hợp với
cấu trúc một cụm cho một khe thời gian.

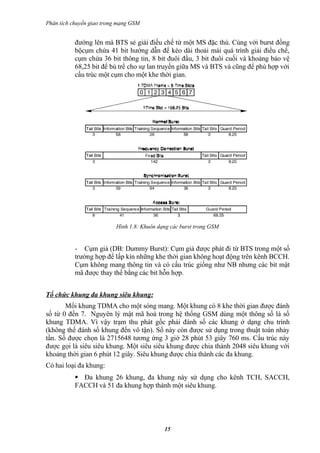

Hình 1.8: Khuôn dạng các burst trong GSM

- Cụm giả (DB: Dummy Burst): Cụm giả được phát đi từ BTS trong một số
trường hợp để lấp kín những khe thời gian không hoạt động trên kênh BCCH.
Cụm không mang thông tin và có cấu trúc giống như NB nhưng các bít mật
mã được thay thế bằng các bit hỗn hợp.

Tổ chức khung đa khung siêu khung:
Mổi khung TDMA cho một sóng mang. Một khung có 8 khe thời gian được đánh
số từ 0 đến 7. Nguyên lý mật mã hoá trong hệ thống GSM dùng một thông số là số
khung TDMA. Vì vậy trạm thu phát gốc phải đánh số các khung ở dạng chu trình
(không thể đánh số khung đến vô tận). Số này còn được sử dụng trong thuật toán nhảy
tần. Số được chọn là 2715648 tương ứng 3 giờ 28 phút 53 giây 760 ms. Cấu trúc này
được gọi là siêu siêu khung. Một siêu siêu khung được chia thành 2048 siêu khung với
khoảng thời gian 6 phút 12 giây. Siêu khung được chia thành các đa khung.
Có hai loại đa khung:
 Đa khung 26 khung, đa khung này sử dụng cho kênh TCH, SACCH,
FACCH và 51 đa khung hợp thành một siêu khung.

15

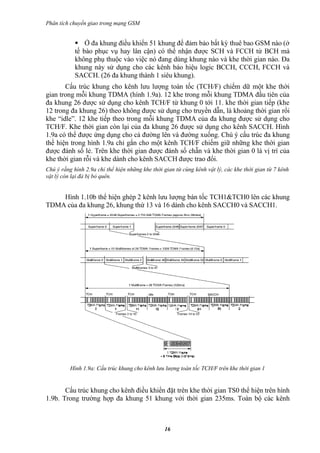

 Ở đa khung điều khiển 51 khung để đảm bảo bất kỳ thuê bao GSM nào (ở
tế bào phục vụ hay lân cận) có thể nhận được SCH và FCCH từ BCH mà
không phụ thuộc vào việc nó đang dùng khung nào và khe thời gian nào. Đa
khung này sử dụng cho các kênh báo hiệu logic BCCH, CCCH, FCCH và
SACCH. (26 đa khung thành 1 siêu khung).
Cấu trúc khung cho kênh lưu lượng toàn tốc (TCH/F) chiếm dữ một khe thời
gian trong mỗi khung TDMA (hình 1.9a). 12 khe trong mỗi khung TDMA đầu tiên của
đa khung 26 được sử dụng cho kênh TCH/F từ khung 0 tới 11. khe thời gian tiếp (khe
12 trong đa khung 26) theo không được sử dụng cho truyền dẫn, là khoảng thời gian rổi
khe “idle”. 12 khe tiếp theo trong mỗi khung TDMA của đa khung được sử dụng cho
TCH/F. Khe thời gian còn lại của đa khung 26 được sử dụng cho kênh SACCH. Hình
1.9a có thể được ứng dụng cho cả đường lên và đường xuống. Chú ý cấu trúc đa khung
thể hiện trong hình 1.9a chỉ gắn cho một kênh TCH/F chiếm giữ những khe thời gian
được đánh số lẻ. Trên khe thời gian được đánh số chẵn và khe thời gian 0 là vị trí của
khe thời gian rỗi và khe dành cho kênh SACCH được trao đổi.
Chú ý rằng hình 2.9a chỉ thể hiện những khe thời gian từ cùng kênh vật lý, các khe thời gian từ 7 kênh
vật lý còn lại đả bị bỏ quên.

Hình 1.10b thể hiện ghép 2 kênh lưu lượng bán tốc TCH1&TCH0 lên các khung
TDMA của đa khung 26, khung thứ 13 và 16 dành cho kênh SACCH0 và SACCH1.

Hình 1.9a: Cấu trúc khung cho kênh lưu lượng toàn tốc TCH/F trên khe thời gian 1

Cấu trúc khung cho kênh điều khiển đặt trên khe thời gian TS0 thể hiện trên hình
1.9b. Trong trường hợp đa khung 51 khung với thời gian 235ms. Toàn bộ các kênh

16

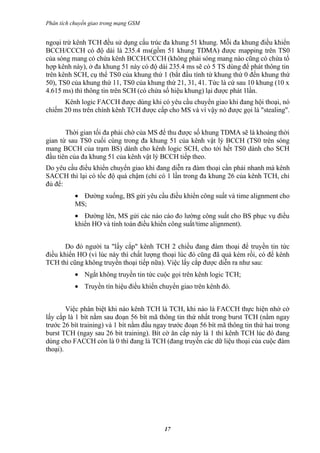

ngoại trừ kênh TCH đều sử dụng cấu trúc đa khung 51 khung. Mỗi đa khung điều khiển
BCCH/CCCH có độ dài là 235.4 ms(gồm 51 khung TDMA) được mapping trên TS0
của sóng mang có chứa kênh BCCH/CCCH (không phải sóng mang nào cũng có chứa tổ
hợp kênh này), ở đa khung 51 này có độ dài 235.4 ms sẽ có 5 TS dùng để phát thông tin
trên kênh SCH, cụ thể TS0 của khung thứ 1 (bắt đầu tính từ khung thứ 0 đến khung thứ
50), TS0 của khung thứ 11, TS0 của khung thứ 21, 31, 41. Tức là cứ sau 10 khung (10 x
4.615 ms) thì thông tin trên SCH (có chứa số hiệu khung) lại được phát 1lần.
Kênh logic FACCH được dùng khi có yêu cầu chuyển giao khi đang hội thoại, nó
chiếm 20 ms trên chính kênh TCH được cấp cho MS và vì vậy nó được gọi là "stealing".

Thời gian tối đa phải chờ của MS để thu được số khung TDMA sẽ là khoảng thời
gian từ sau TS0 cuối cùng trong đa khung 51 của kênh vật lý BCCH (TS0 trên sóng
mang BCCH của trạm BS) dành cho kênh logic SCH, cho tới hết TS0 dành cho SCH
đầu tiên của đa khung 51 của kênh vật lý BCCH tiếp theo.
Do yêu cầu điều khiển chuyển giao khi đang diễn ra đàm thoại cần phải nhanh mà kênh
SACCH thì lại có tốc độ quá chậm (chỉ có 1 lần trong đa khung 26 của kênh TCH, chỉ
đủ để:
• Đường xuống, BS gửi yêu cầu điều khiển công suất và time alignment cho
MS;
• Đường lên, MS gửi các náo cáo đo lường công suất cho BS phục vụ điều
khiển HO và tính toán điều khiển công suất/time alignment).

Do đó người ta "lấy cắp" kênh TCH 2 chiều đang đàm thoại để truyền tin tức
điều khiển HO (vì lúc này thì chất lượng thoại lúc đó cũng đã quá kém rồi, có để kênh
TCH thì cũng không truyền thoại tiếp nữa). Việc lấy cắp được diễn ra như sau:
• Ngắt không truyền tin tức cuộc gọi trên kênh logic TCH;
• Truyền tín hiệu điều khiển chuyển giao trên kênh đó.

Việc phân biệt khi nào kênh TCH là TCH, khi nào là FACCH thực hiện nhờ cờ
lấy cắp là 1 bít nằm sau đoạn 56 bít mã thông tin thứ nhất trong burst TCH (nằm ngay
trước 26 bít training) và 1 bít nằm đầu ngay trước đoạn 56 bít mã thông tin thứ hai trong
burst TCH (ngay sau 26 bit training). Bít cờ ăn cắp này là 1 thì kênh TCH lúc đó đang
dùng cho FACCH còn là 0 thì đang là TCH (đang truyền các dữ liệu thoại của cuộc đàm
thoại).

17

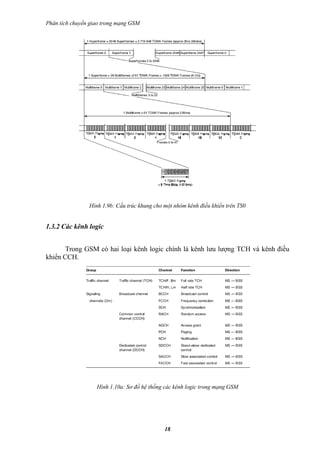

Hình 1.9b: Cấu trúc khung cho một nhóm kênh điều khiển trên TS0

1.3.2 Các kênh logic

Trong GSM có hai loại kênh logic chính là kênh lưu lượng TCH và kênh điều
khiển CCH.

Hình 1.10a: Sơ đồ hệ thồng các kênh logic trong mạng GSM

18

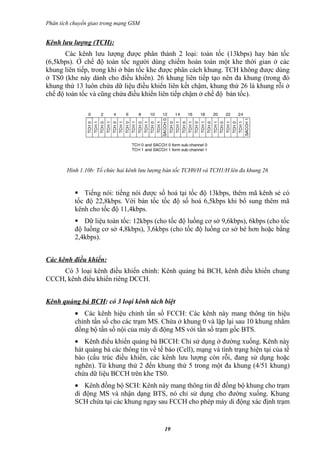

Kênh lưu lượng (TCH):
Các kênh lưu lượng được phân thành 2 loại: toàn tốc (13kbps) hay bán tốc
(6,5kbps). Ở chế độ toàn tốc người dùng chiếm hoàn toàn một khe thời gian ở các
khung liên tiếp, trong khi ở bán tốc khe được phân cách khung. TCH không được dùng
ở TS0 (khe này dành cho điều khiển). 26 khung liên tiếp tạo nên đa khung (trong đó
khung thứ 13 luôn chứa dữ liệu điều khiển liên kết chậm, khung thứ 26 là khung rỗi ở
chế độ toàn tốc và cũng chứa điều khiển liên tiếp chậm ở chế độ bán tốc).

Hình 1.10b: Tổ chức hai kênh lưu lượng bán tốc TCH0/H và TCH1/H lên đa khung 26

 Tiếng nói: tiếng nói được số hoá tại tốc độ 13kbps, thêm mã kênh sẻ có
tốc độ 22,8kbps. Với bán tốc tốc độ số hoá 6,5kbps khi bổ sung thêm mã
kênh cho tốc độ 11,4kbps.
 Dữ liệu toàn tốc: 12kbps (cho tốc độ luồng cơ sở 9,6kbps), 6kbps (cho tốc
độ luồng cơ sở 4,8kbps), 3,6kbps (cho tốc độ luồng cơ sở bé hơn hoặc bằng
2,4kbps).

Các kênh điều khiển:
Có 3 loại kênh điều khiển chính: Kênh quảng bá BCH, kênh điều khiển chung
CCCH, kênh điểu khiển riêng DCCH.

Kênh quảng bá BCH: có 3 loại kênh tách biệt
• Các kênh hiệu chỉnh tần số FCCH: Các kênh này mang thông tin hiệu
chỉnh tần số cho các trạm MS. Chứa ở khung 0 và lặp lại sau 10 khung nhằm
đồng bộ tần số nội của máy di động MS với tần số trạm gốc BTS.
• Kênh điểu khiển quảng bá BCCH: Chỉ sử dụng ở đường xuống. Kênh này
hát quảng bá các thông tin về tế bào (Cell), mạng và tình trạng hiện tại của tế
bào (cấu trúc điều khiển, các kênh lưu lượng còn rỗi, đang sử dụng hoặc
nghẽn). Từ khung thứ 2 đến khung thứ 5 trong một đa khung (4/51 khung)
chứa dữ liệu BCCH trên khe TS0.
• Kênh đồng bộ SCH: Kênh này mang thông tin để đồng bộ khung cho trạm
di động MS và nhận dạng BTS, nó chỉ sử dụng cho đường xuống. Khung
SCH chứa tại các khung ngay sau FCCH cho phép máy di động xác định trạm

19

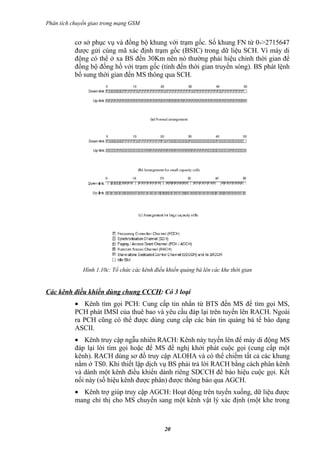

cơ sở phục vụ và đồng bộ khung với trạm gốc. Số khung FN từ 0->2715647
được gửi cùng mã xác định trạm gốc (BSIC) trong dữ liệu SCH. Vì máy di
động có thể ở xa BS đến 30Km nên nó thường phải hiệu chỉnh thời gian để
đồng bộ đồng hồ với trạm gốc (tính đến thời gian truyền sóng). BS phát lệnh
bổ sung thời gian đến MS thông qua SCH.

Hình 1.10c: Tổ chức các kênh điều khiển quảng bá lên các khe thời gian

Các kênh điều khiển dùng chung CCCH: Có 3 loại
• Kênh tìm gọi PCH: Cung cấp tin nhắn từ BTS đến MS để tìm gọi MS,
PCH phát IMSI của thuê bao và yêu cầu đáp lại trên tuyến lên RACH. Ngoài
ra PCH cũng có thể được dùng cung cấp các bản tin quảng bá tế bào dạng
ASCII.
• Kênh truy cập ngẫu nhiên RACH: Kênh này tuyến lên để máy di động MS
đáp lại lời tìm gọi hoặc để MS đề nghị khởi phát cuộc gọi (cung cấp một
kênh). RACH dùng sơ đồ truy cập ALOHA và có thể chiếm tất cả các khung
nằm ở TS0. Khi thiết lập dịch vụ BS phải trả lời RACH bằng cách phân kênh
và dành một kênh điều khiển dành riêng SDCCH để báo hiệu cuộc gọi. Kết
nối này (số hiệu kênh được phân) được thông báo qua AGCH.

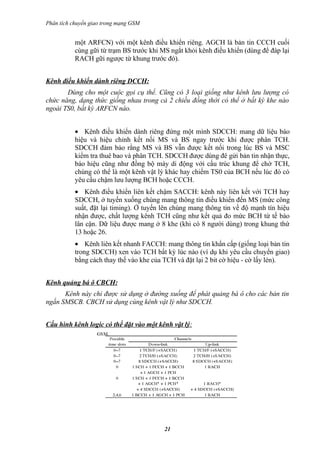

• Kênh trợ giúp truy cập AGCH: Hoạt động trên tuyến xuống, dữ liệu được
mang chỉ thị cho MS chuyển sang một kênh vật lý xác định (một khe trong

20


một ARFCN) với một kênh điều khiển riêng. AGCH là bản tin CCCH cuối
cùng gữi từ trạm BS trước khi MS ngẳt khỏi kênh điều khiển (dùng để đáp lại
RACH gữi ngược từ khung trước đó).

Kênh điều khiển dành riêng DCCH:
Dùng cho một cuộc gọi cụ thể. Cũng có 3 loại giống như kênh lưu lượng có
chức năng, dạng thức giống nhau trong cả 2 chiều đồng thời có thể ở bất kỳ khe nào
ngoài TS0, bất kỳ ARFCN nào.

• Kênh điều khiển dành riêng đứng một mình SDCCH: mang dữ liệu báo
hiệu và hiệu chỉnh kết nối MS và BS ngay trước khi được phân TCH.
SDCCH đảm bảo rằng MS và BS vẫn được kết nối trong lúc BS và MSC
kiểm tra thuê bao và phân TCH. SDCCH được dùng đê gửi bản tin nhận thực,
báo hiệu cũng như đồng bộ máy di động với cấu trúc khung để chờ TCH,
chúng có thể là một kênh vật lý khác hay chiếm TS0 của BCH nếu lúc đó có
yêu cầu chậm lưu lượng BCH hoặc CCCH.
• Kênh điều khiển liên kết chậm SACCH: kênh này liên kết với TCH hay
SDCCH, ở tuyến xuống chúng mang thông tin điều khiển đến MS (mức công
suất, đặt lại timing). Ở tuyến lên chúng mang thông tin về độ mạnh tín hiệu
nhận được, chất lượng kênh TCH cũng như kết quả đo mức BCH từ tế bào
lân cận. Dữ liệu được mang ở 8 khe (khi có 8 người dùng) trong khung thứ
13 hoặc 26.
• Kênh liên kết nhanh FACCH: mang thông tin khẩn cấp (giống loại bản tin
trong SDCCH) xen vào TCH bất kỳ lúc nào (ví dụ khi yêu cầu chuyển giao)
bằng cách thay thế vào khe của TCH và đặt lại 2 bit cờ hiệu - cờ lấy lén).

Kênh quảng bá ô CBCH:
Kênh này chỉ được sử dụng ở đường xuống để phát quảng bá ô cho các bản tin
ngắn SMSCB. CBCH sử dụng cùng kênh vật lý như SDCCH.

Cấu hình kênh logic có thể đặt vào một kênh vật lý:

21


Hình 1.10d: Tổ hợp các kênh logic lên kênh vật lý

1.4 XỬ LÝ TÍN HIỆU SỐ TRONG GSM

Hình 1.11 là sơ đồ miêu tả quá trình thu phát tín hiệu trong mạng GSM.

Hình 1.11: Xử lý tín hiệu số và biến đổi vào sóng vô tuyến ở MS

1.4.1 Mã hoá tiếng nói

Tiếng nói được đưa qua bộ lọc thông thấp vào bộ biến đổi A/D để được mã hoá
PCM đồng đều với tần số lấy mẫu 8kHz và 13 bit mã hoá cho một mẫu. Trước khi vào
bộ mã hoá tiếng thì tín hiệu PCM đồng đều 13bit/8000mẫu/s được nhấn mạnh trước
(Pre-emphasis) rồi được chia thành các đoạn (khung) 20ms/160mẫu/13bit đưa vào đầu
vào của bộ mã hoá. Ở đầu ra của bộ mã hoá ta được các khối 20ms mã hoá 260 bit làm
cho tốc độ của luồng là 13kbps. Nếu tín hiệu đầu vào mạng GSM lấy từ mạng PSTN thì
trước hết tín hiệu 8 bit PCM luật A được biến đổi thành 13 bit PCM đồng đều rồi sau đó
đưa ra bộ mã hoá để biến đổi thành 13kbps.

22

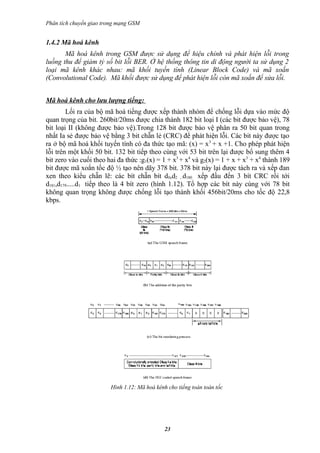

1.4.2 Mã hoá kênh
Mã hoá kênh trong GSM được sử dụng để hiệu chỉnh và phát hiện lỗi trong
luồng thu để giảm tỷ số bit lỗi BER. Ở hệ thống thông tin di động người ta sử dụng 2
loại mã kênh khác nhau: mã khối tuyến tính (Linear Block Code) và mã xoắn
(Convolutional Code). Mã khối được sử dụng để phát hiện lỗi còn mã xoắn để sửa lỗi.

Mã hoá kênh cho lưu lượng tiếng:
Lối ra của bộ mã hoá tiếng được xếp thành nhóm để chống lỗi dựa vào mức độ
quan trọng của bit. 260bit/20ms được chia thành 182 bit loại I (các bit được bảo vệ), 78
bit loại II (không được bảo vệ).Trong 128 bit được bảo vệ phân ra 50 bit quan trong
nhất Ia sẻ được bảo vệ bằng 3 bit chẵn lẻ (CRC) để phát hiện lỗi. Các bit này được tạo
ra ở bộ mã hoá khối tuyến tính có đa thức tạo mã: (x) = x 3 + x +1. Cho phép phát hiện
lỗi trên một khối 50 bit. 132 bit tiếp theo cùng với 53 bit trên lại được bổ sung thêm 4
bit zero vào cuối theo hai đa thức :g1(x) = 1 + x3 + x4 và g2(x) = 1 + x + x3 + x4 thành 189
bit được mã xoắn tốc độ ½ tạo nên dãy 378 bit. 378 bit này lại được tách ra và xếp đan
xen theo kiểu chẵn lẽ: các bít chẵn bít d0,d2 ...d180 xếp đầu đến 3 bít CRC rồi tới
d181,d179.....d1 tiếp theo là 4 bít zero (hình 1.12). Tổ hợp các bít này cùng với 78 bit
không quan trọng không được chống lỗi tạo thành khối 456bit/20ms cho tốc độ 22,8
kbps.

Hình 1.12: Mã hoá kênh cho tiếng toàn toàn tốc

23


Mã hoá kênh cho tiếng toàn tốc:
Mã hoá kênh điều khiển: Bản tin điều khiển dài 184 bit được mã lửa dùng đa
thức sinh: G4(x) = (x23 + 1)(x17 + x3 + 1) sẻ cho 184 bit bản tin và 50 bit kiểm tra tiếp
theo cộng thêm 4 bit đuôi (để phù hợp với mã xoắn tiếp theo). Tổng cộng là 228 bit
được cấp cho bộ mã xoắn ½ kết quả cho 456 bit, tốc độ 22,8kbps.

1.4.3 Đan xen

Để giảm nhiễu cụm trên dữ liệu nhận được 456bit/20ms (tiến nói hay bản tin)
được tổ chức lại và được ghép xen theo 8 nữa cụm:

1 2 3 4 4 6 7 8
9 10 11 12 13 14 14 16
17 18 19 20 21 22 23 24
25 26 27 28 29 30 31 32
. . . . . . . . 47bit
. . . . . . . .
. . . . . . . .
449 450 451 452 453 454 454 456
8 khung
Hình 1.13a: Đan xen tiếng toàn tốc mức 1

Đan xen tiếng toàn tốc mức 1:
Mỗi bán cụm chứa 47 bit. Sau đó các bán cụm nói trên được đan xen ở mức hai.

Đan xen mức 2:
Giã sử có 4 cụm giữ liệu A, B, C, D được ghép đan xen với nhau như hình 1.13b.
Ta thấy 4 bán cụm đầu của một lớp (lớp A) được đặt vào bốn cụm đầu ở các vị trí lẻ,
các vị trí chẵn được dành cho ghép xen các bít của 4 bán cụm sau của khối trước đó
( khối D). Bốn bán cụm sau của khối A được đặt vào các vị trí chẵn của bốn cụm sau,
các vị trí lẻ để đan xen các bán cụm từ khối B. Với cách đan xen này nếu ta mất hẳn một
cụm thì mất 12,5% thông tin của một khối bản tin và sau khi sắp xếp lại các bít lỗi sẻ
phân tán cách nhau 8 bit. Nếu bị lỗi một cụm liên tiếp 10 bit thì khi sắp xếp lại ở phía
thu các bit lỗi sẽ phân tán cách nhau 16 bit.

24


A1 A17 A33 ... A9 A24 A41...

A4 A20 A36 ... A12 A28 A44...

B1 A5 B17 A21 B33 A37... B9 A13 B25 A29 B41 A45...

B4 A8 B20 A24 B36 A40... B12 A16 B28 A32 B44 A48...

C1 B5 C17 B21 C33 B37... C9 B13 C25 B29 C41 B45...

C4 B8 C20 B24 C36 B40... C12 B16 C28 B32 C44 B48...

Hình 1.13b: Đan xen mức 2

1.4.4 Mật mã hoá

Mục đích của việc mật mã hoá dữ liệu là chống sự can thiệp của người thứ 3, hay
sự xâm phạm tín hiệu ngoài ý muốn. Trong GSM mật mã hóa là không phụ thuộc dữ
liệu, nhưng chỉ áp dụng cho cụm thường. Mật mã hoá tín hiệu đạt được bằng thao tác
hoặc loại trừ (XOR) giữa một chuổi ngẫu nhiên với 114 bit của cụm bình thường, nghĩa
là với tất cả các bit thông tin trừ các cờ lấy cắp:

Hình 1.14a: Quá trình mật mã hoá và giải mã

Để giãi mã người ta thực hiện thao tác hoặc loại trừ XOR giữ tín hiệu thu với
chuổi ngẫu nhiên. Chuổi ngẫu nhiên được tạo ra từ số khung và khoá mật mã K c theo

25


thuật toán A5. Thuật toán A3 được dùng để nhận thực MS bằng cách kiểm tra passcode
trong SIM và chìa khoá mã Ki tại MS của thuê bao. Mẫu tin được gữi từ mạng tới MS là
một số ngẫu nhiên 128 bit gọi là RAND. Cả A3 lẫn Ki được lưu trong SIM, nó chỉ được
đọc từ SIM khi mà đã đựơc cá nhân hoá dưới sự điều khiển của mạng. Ki kết hợp với
RAND qua thuật toán A3 cho SRES (13 bit).

Hình 1.14b: Quá trình nhận thực và mật mã hóa

1.4.5 Điều chế

Công nghệ điều chế được sử dụng trên kênh vô tuyến trong mạng GSM là khoá
dịch pha cực tiểu GMSK. Đây là phương pháp băng hẹp dựa trên kỹ thuật điều chế dịch
pha với tiêu chuẩn băng thông được sử dụng là BT =0,3 (B là độ rộng băng tần, T
khoảng thời gian kéo dài của bit). GMSK là loại điều chế FM số đặc biệt. Nền tang của
GMSK chính là MSK. Mức logic 1 là nguyên nhân của sự dịch pha sóng mang tăng 90o,
còn mức logic 0 sẻ là nguyên nhân của sự pha giảm 90o. Hay nói cách khác bit 1 và 0
được biểu diễn bằng dịch tần sóng mang RF một lượng 67,708kHz. Sự dịch pha là do
chuyển dịch tức thòi của tần số sóng mang giữa 2 giá trị khác nhau, f 1và f2, do đó MSK
là một trường hợp đặc biệt của FSK. Tần số f1 và f2 được cho bởi:

Trong đó Rb là tốc độ ký hiệu điều chế ~ 271kbps, fc là tần số sóng mang. (tôc độ
kênh) chính bằng 4 lần sự dịch tần của sóng mang. Để thu được phổ tần số của tín hiệu
điều chế luồng bít đưa lên điều chế được đưa qua bộ lọc Gauss. Vì thế gọi là điều chế
GMSK.

26


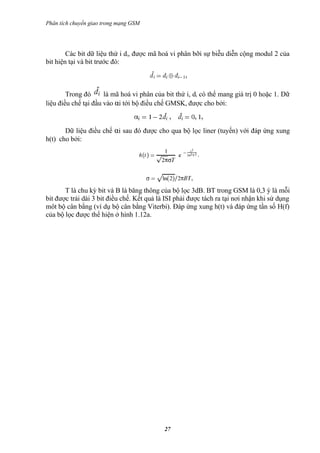

Các bit dữ liệu thứ i di, được mã hoá vi phân bỡi sự biễu diễn cộng modul 2 của
bit hiện tại và bit trước đó:

Trong đó là mã hoá vi phân của bit thứ i, di có thể mang giá trị 0 hoặc 1. Dữ
liệu điều chế tại đầu vào αi tới bộ điều chế GMSK, được cho bởi:

Dữ liệu điều chế αi sau đó được cho qua bộ lọc liner (tuyến) với đáp ứng xung
h(t) cho bởi:

T là chu kỳ bit và B là băng thông của bộ lọc 3dB. BT trong GSM là 0,3 ý là mỗi
bit được trải dài 3 bit điều chế. Kết quả là ISI phải được tách ra tại nơi nhận khi sử dụng
môt bộ cân bằng (ví dụ bộ cân bằng Viterbi). Đáp ứng xung h(t) và đáp ứng tần số H(f)
của bộ lọc được thể hiện ở hình 1.12a.

27

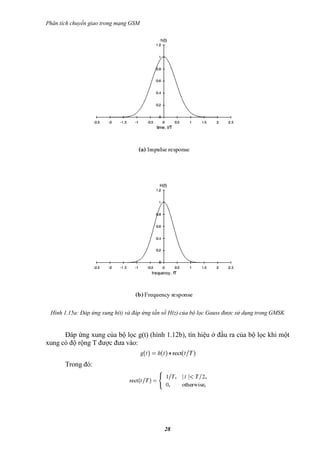

Hình 1.15a: Đáp ứng xung h(t) và đáp ứng tần số H(z) của bộ lọc Gauss được sử dụng trong GMSK

Đáp ứng xung của bộ lọc g(t) (hình 1.12b), tín hiệu ở đầu ra của bộ lọc khi một
xung có độ rộng T được đưa vào:

Trong đó:

28

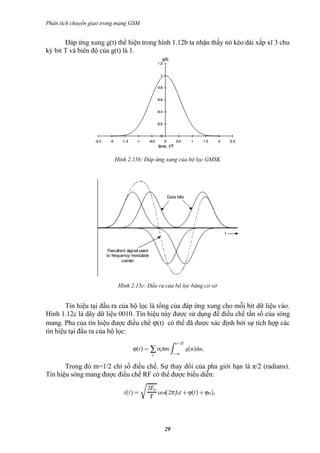

Đáp ứng xung g(t) thể hiện trong hình 1.12b ta nhận thấy nó kéo dài xấp xĩ 3 chu
kỳ bit T và biên độ của g(t) là 1.

Hình 2.15b: Đáp ứng xung của bộ lọc GMSK

Hình 2.15c: Đầu ra của bộ lọc băng cơ sở

Tín hiệu tại đầu ra của bộ lọc là tổng của đáp ứng xung cho mỗi bit dữ liệu vào.
Hình 1.12c là dãy dữ liệu 0010. Tín hiệu này được sử dụng để điều chế tần số của sóng
mang. Pha của tín hiệu được điều chế φ(t) có thể đã được xác định bởi sự tích hợp các
tín hiệu tại đầu ra của bộ lọc:

Trong đó m=1/2 chỉ số điều chế. Sự thay đổi của pha giới hạn là π/2 (radians).
Tín hiệu sóng mang được điều chế RF có thể được biểu diễn:

29

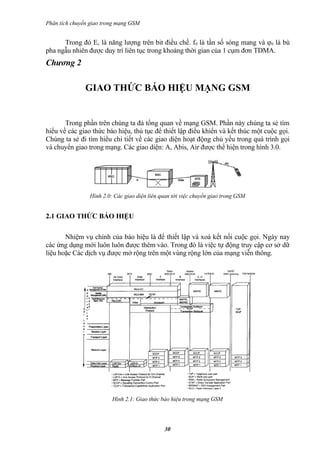

Trong đó Ec là năng lượng trên bit điều chế. f0 là tần số sóng mang và φ0 là bù
pha ngẫu nhiên được duy trì liên tục trong khoảng thời gian của 1 cụm đơn TDMA.
Chương 2

GIAO THỨC BÁO HIỆU MẠNG GSM

Trong phần trên chúng ta đả tổng quan về mạng GSM. Phần này chúng ta sẻ tìm
hiểu về các giao thức báo hiệu, thủ tục để thiết lập điều khiển và kết thúc một cuộc gọi.
Chúng ta sẻ đi tìm hiểu chi tiết về các giao diện hoạt động chủ yếu trong quá trình gọi
và chuyển giao trong mạng. Các giao diện: A, Abis, Air được thể hiện trong hình 3.0.

Hình 2.0: Các giao diện liên quan tới việc chuyển giao trong GSM

2.1 GIAO THỨC BÁO HIỆU

Nhiệm vụ chính của báo hiệu là để thiết lập và xoá kết nối cuộc gọi. Ngày nay
các ứng dụng mới luôn luôn được thêm vào. Trong đó là việc tự động truy cập cơ sở dữ
liệu hoặc Các dịch vụ được mở rộng trên một vùng rộng lớn của mạng viễn thông.

Hình 2.1: Giao thức báo hiệu trong mạng GSM

30


2.1.1 Giao diện A

Trên lớp vật lý, giao diện A bao gồm một hoặc nhiều liên kết PCM giữa MSC và
BSC với băng thông khoảng 2Mbps. Đặt giữa BSC và MSC là TRAU (Transcoder
Adapter Rate Unit) là một thiết bị thích ứng tốc độ, ở đây còn có quá trình mã hoá và
giãi mã tiếng một đặc thù trong thông tin di động được tiến hành. Vì thế có thể chia giao
diện A thành 2 phần như sau:
• Phần thứ nhất giữa BSC và TRAU, nơi dữ liệu tải trọng truyền dẫn vẩn
được nén. Hình 3.1 thể hiện một cấu hình kênh có thể cho 3 đường trung kế.
Như trên giao diện Abis, một kênh lưu lượng đơn chỉ chiếm 2 trong số 8 bit
của một kênh PCM. Điều này giải thích tại sao có thể truyền 4 kênh lưu
lượng toàn tốc trên một kênh PCM. Không kể đến các TS nơi thông tin báo
hiệu được mang. Thông tin báo hiệu yêu cầu toàn bộ 64Kbps của kênh.
• Phần thứ hai là giữa TRAU và MSC, tại nơi đó toàn bộ dữ liệu không
được nén. Bởi vì mổi kênh lưu lượng yêu cầu tất cả 8 bit hoặc chiếm toàn bộ
64Kbps của kênh PCM. Vị trí của kênh báo hiệu có thể khác trước và sau
TRAU (hình 2.2).

Hình 2.2: Cấu hình kênh có thể giữa BSC và MSC

Giao diện A là giao diện giữa BSC và MSC, nó được xây dựng trên chuẩn giao
tiếp đang tồn tại là hệ thống báo hiệu SS7 được sử dụng khắp trong NSS. Chuẩn báo
hiệu này rất phổ biến trong giao tiếp điện thoại. Trong mạng viễn thông PSTN và ISDN.
Hệ thống báo hiệu kênh chung CSSN07 là tiêu chuẩn toàn cầu để định nghĩa truyền
thông bằng liên minh truyền thông quốc tế ITU. Phần tiêu chuẩn hoá truyền thông ITU-
T. Tiêu chuẩn này được định nghĩa thủ tục và giao thức bằng phần tử mạng trong mạng
chuyển mạch công cộng PSTN thông tin chuyển mạch qua mạng báo hiệu số 7 tới tế bào
(liên kết vô tuyến) và đường dây thiết lập cuộc gọi định tuyến và điều khiển. Ở CCSN7
đường báo hiệu tách riêng so với đường tiếng. Ở mạng này không nhất thiết có một
kênh báo hiệu trên mọi đoạn nối, điều này có nghĩa là các bản tin báo hiệu có thể có các
đoạn nối khác với đường dẫn để đến được điểm nhận, để tránh nhầm lẫn người ta gán
nhãn cho từng bản tin. Kênh báo hiệu có thể chiếm một khe thời gian bất kỳ trên các
đường truyền dẫn 2Mbps trừ khe TS0 và được sử dụng để truyền tất cả các báo hiệu của
các kênh thoại ở đoạn nối tương ứng. Các giao thức được sử dụng trong SS7.
• Thiết lập cuộc gọi cơ sở, quản lý và Haldown

31

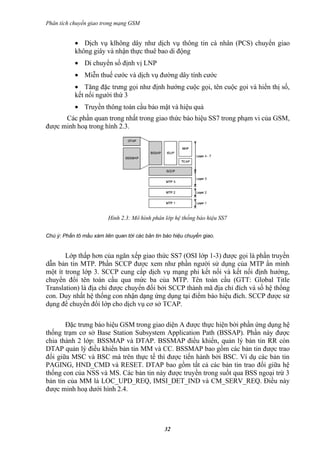

• Dịch vụ klhông dây như dịch vụ thông tin cá nhân (PCS) chuyển giao
không giây và nhận thực thuê bao di động
• Di chuyển số định vị LNP
• Miễn thuế cước và dịch vụ đường dây tính cước
• Tăng đặc trưng gọi như định hướng cuộc gọi, tên cuộc gọi và hiển thị số,
kết nối người thứ 3
• Truyền thông toàn cầu bảo mật và hiệu quả
Các phần quan trong nhất trong giao thức báo hiệu SS7 trong phạm vi của GSM,
được minh hoạ trong hình 2.3.

Hình 2.3: Mô hình phân lớp hệ thống báo hiệu SS7

Chú ý: Phần tô mầu xám liên quan tới các bản tin báo hiệu chuyển giao.

Lớp thấp hơn của ngăn xếp giao thức SS7 (OSI lớp 1-3) được gọi là phần truyền
dẫn bản tin MTP. Phần SCCP được xem như phần người sử dụng của MTP ẩn mình
một ít trong lớp 3. SCCP cung cấp dịch vụ mạng phi kết nối và kết nối định hướng,
chuyển đổi tên toàn cầu qua mức ba của MTP. Tên toàn cầu (GTT: Global Title
Translation) là địa chỉ được chuyển đổi bởi SCCP thành mã địa chỉ đích và số hệ thống
con. Duy nhất hệ thống con nhận dạng ứng dụng tại điểm báo hiệu đích. SCCP được sử
dụng để chuyển đổi lớp cho dịch vụ cơ sở TCAP.

Đặc trưng báo hiệu GSM trong giao diện A được thực hiện bởi phần ứng dụng hệ
thống trạm cơ sở Base Station Subsystem Application Path (BSSAP). Phần này được
chia thành 2 lớp: BSSMAP và DTAP. BSSMAP điều khiển, quản lý bản tin RR còn
DTAP quản lý điều khiển bản tin MM và CC. BSSMAP bao gồm các bản tin được trao
đổi giữa MSC và BSC mà trên thực tế thì được tiến hành bởi BSC. Ví dụ các bản tin
PAGING, HND_CMD và RESET. DTAP bao gồm tất cả các bản tin trao đổi giữa hệ
thống con của NSS và MS. Các bản tin này được truyền trong suốt qua BSS ngoại trừ 3
bản tin của MM là LOC_UPD_REQ, IMSI_DET_IND và CM_SERV_REQ. Điều này
được minh hoạ dưới hình 2.4.

32

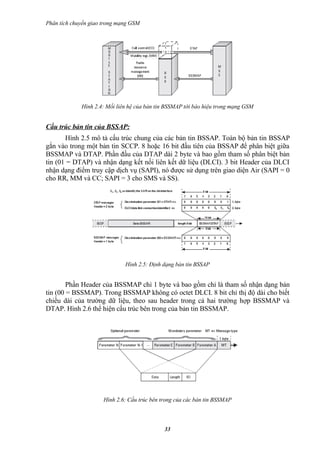

Hình 2.4: Mối liên hệ của bản tin BSSMAP tới báo hiệu trong mạng GSM

Cấu trúc bản tin của BSSAP:
Hình 2.5 mô tả cấu trúc chung của các bản tin BSSAP. Toàn bộ bản tin BSSAP
gắn vào trong một bản tin SCCP. 8 hoặc 16 bit đầu tiên của BSSAP để phân biệt giữa
BSSMAP và DTAP. Phần đầu của DTAP dài 2 byte và bao gồm tham số phân biệt bản
tin (01 = DTAP) và nhận dạng kết nối liên kết dữ liệu (DLCI). 3 bit Header của DLCI
nhận dạng điểm truy cập dịch vụ (SAPI), nó được sử dụng trên giao diện Air (SAPI = 0
cho RR, MM và CC; SAPI = 3 cho SMS và SS).

Hình 2.5: Định dạng bản tin BSSAP

Phần Header của BSSMAP chỉ 1 byte và bao gồm chỉ là tham số nhận dạng bản
tin (00 = BSSMAP). Trong BSSMAP không có octet DLCI. 8 bit chỉ thị độ dài cho biết
chiều dài của trường dữ liệu, theo sau header trong cả hai trường hợp BSSMAP và
DTAP. Hình 2.6 thể hiện cấu trúc bên trong của bản tin BSSMAP.

Hình 2.6: Cấu trúc bên trong của các bản tin BSSMAP

33

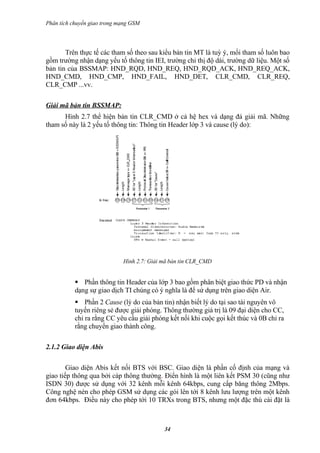

Trên thực tế các tham số theo sau kiểu bản tin MT là tuỳ ý, mổi tham số luôn bao
gồm trường nhận dạng yếu tố thông tin IEI, trường chỉ thị độ dài, trường dữ liệu. Một số
bản tin của BSSMAP: HND_RQD, HND_REQ, HND_RQD_ACK, HND_REQ_ACK,
HND_CMD, HND_CMP, HND_FAIL, HND_DET, CLR_CMD, CLR_REQ,
CLR_CMP ...vv.

Giải mã bản tin BSSMAP:
Hình 2.7 thể hiện bản tin CLR_CMD ở cả hệ hex và dạng đả giải mã. Những
tham số này là 2 yếu tố thông tin: Thông tin Header lớp 3 và cause (lý do):

Hình 2.7: Giải mã bản tin CLR_CMD

 Phần thông tin Header của lớp 3 bao gồm phân biệt giao thức PD và nhận
dạng sự giao dịch TI chúng có ý nghĩa là để sử dụng trên giao diện Air.
 Phần 2 Cause (lý do của bản tin) nhận biết lý do tại sao tài nguyên vô
tuyến riêng sẻ được giải phóng. Thông thường giá trị là 09 đại diện cho CC,
chỉ ra rằng CC yêu cầu giải phóng kết nối khi cuộc gọi kết thúc và 0B chỉ ra
rằng chuyển giao thành công.

2.1.2 Giao diện Abis

Giao diện Abis kết nối BTS với BSC. Giao diện là phần cố định của mạng và
giao tiếp thông qua bởi cáp thông thường. Điển hình là một liên kết PSM 30 (cũng như
ISDN 30) được sử dụng với 32 kênh mỗi kênh 64kbps, cung cấp băng thông 2Mbps.
Công nghệ nén cho phép GSM sử dụng các gói lên tới 8 kênh lưu lượng trên một kênh
đơn 64kbps. Điều này cho phép tới 10 TRXs trong BTS, nhưng một đặc thù cài đặt là

34


một BTS có 1 đến 4 TRXs. Khi sử dụng 2 liên kết ISDN 30, tối đa 16 TRXs có thể
được cài đặt trên một BTS. Theo mô hình tham chiếu chuẩn OSI thì giao diện Abis sẻ
được chia thành 3 lớp hình 2.8:
Lớp 1 của giao diện Abis là kênh D của đường liên kết ISDN 30. ISDN 30 bao gồm 30
kênh B cho lưu lượng (mổi kênh 64 kbps) và một kênh D cho báo hiệu.

Hình 2.8: Ngăn xếp giao thức của giao diện Abis

Lớp 2 Giao thức trên kênh D mạng ISDN được GSM sử dụng giao thức LAPD cho báo
hiệu trên giao diện Abis. Các nguyên tắc chung được quy định trong Q.920 (I.440) và
các thủ tục được quy định trong Q.921 (I.441). Mục đích của các giao thức LAPD là tạo
ra cơ chế truyền số liệu với khả năng đảm bảo không lỗi. Hình 2.9a và hình 2.9b là định
dạng của khung LAPD kiêu 8 và 128.
 Trường FLAG: 8 bit đầu tiên và cuối cùng của mỗi khung LAPD là
trường cờ, cờ mở và cờ đóng. Đặc điểm đầu tiên của trường này là luôn được
đặt giá trị bằng 01111110 (7EH).
 Trường ADDRESS: Tiếp theo cờ mở là trường địa chỉ có độ dài 2 byte.
Trường này chứa nhận dạng điểm truy cập dịch vụ SAPI và nhận dạng điểm
kết cuối thiết bị TEI. Ở đây mỗi TEI tương đương với một TRX trong BTS.
 Trường CONTROL: Có 3 kiểu khung được định nghĩa trong LAPD.
Trường điều khiển có nhiệm vụ thông báo cho thiết bị thu về kiểu thông tin
đang được phát trong khung. Trường này cũng có hệ thống đánh số khung
phát và thu tiếp theo (NS và NR). Độ dài của trường phụ thuộc kiểu LAPD.
LAPD module 8 trường này sẻ có độ dài 8 bit, nếu LAPD module 128 trường
này có độ dài 16bit.
 Trường INFO: Trường thông tin là nơi chứa thông tin lớp 3. Trường này
có độ dài thay đổi phụ thuộc vào dữ liệu.
 Trường FCS: 2 byte cuối cùng ngay trước trường cờ kết thúc một khung
LAPD là trường dãy kiểm tra khung.

35


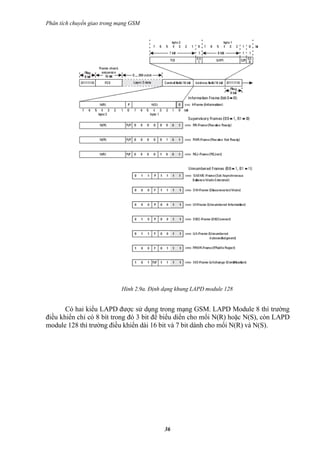

Hình 2.9a. Định dạng khung LAPD module 128

Có hai kiểu LAPD được sử dụng trong mạng GSM. LAPD Module 8 thì trường
điều khiển chỉ có 8 bít trong đó 3 bit để biểu diển cho mổi N(R) hoặc N(S), còn LAPD
module 128 thì trường điều khiển dài 16 bit và 7 bit dành cho mổi N(R) và N(S).

36


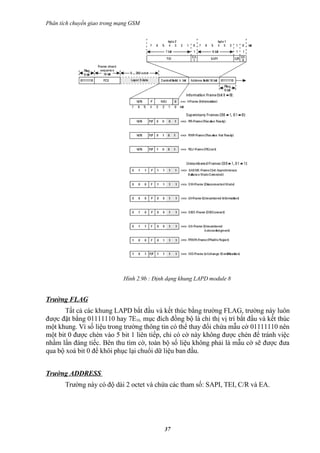

Hình 2.9b : Định dạng khung LAPD module 8

Trường FLAG
Tất cả các khung LAPD bắt đầu và kết thúc bằng trường FLAG, trường này luôn
được đặt bằng 01111110 hay 7E16, mục đích đồng bộ là chỉ thị vị trí bắt đầu và kết thúc
một khung. Vì số liệu trong trường thông tin có thể thay đổi chứa mẫu cờ 01111110 nên
một bit 0 được chèn vào 5 bit 1 liên tiếp, chỉ có cờ này không được chèn để tránh việc
nhầm lẩn đáng tiếc. Bên thu tìm cờ, toàn bộ số liệu không phải là mẫu cờ sẽ được đưa
qua bộ xoá bit 0 để khôi phục lại chuổi dữ liệu ban đầu.

Trường ADDRESS
Trường này có độ dài 2 octet và chứa các tham số: SAPI, TEI, C/R và EA.

37


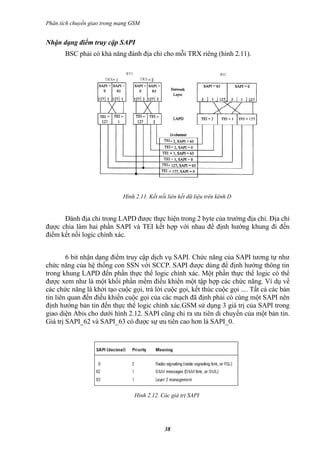

Nhận dạng điểm truy cập SAPI
BSC phải có khả năng đánh địa chỉ cho mỗi TRX riêng (hình 2.11).

Hình 2.11. Kết nối liên kết dữ liệu trên kênh D

Đánh địa chỉ trong LAPD được thực hiện trong 2 byte của trường địa chỉ. Địa chỉ
được chia làm hai phần SAPI và TEI kết hợp với nhau để định hướng khung đi đến
điểm kết nối logic chính xác.

6 bit nhận dạng điểm truy cập dịch vụ SAPI. Chức năng của SAPI tương tự như
chức năng của hệ thống con SSN với SCCP. SAPI được dùng để định hướng thông tin
trong khung LAPD đến phần thực thể logic chính xác. Một phần thực thể logic có thể
được xem như là một khối phần mềm điều khiển một tập hợp các chức năng. Ví dụ về
các chức năng là khởi tạo cuộc gọi, trả lời cuộc gọi, kết thúc cuộc gọi .... Tất cả các bản
tin liên quan đến điều khiển cuộc gọi của các mạch đã định phải có cùng một SAPI nên
định hướng bản tin đến thực thể logic chính xác.GSM sử dụng 3 giá trị của SAPI trong
giao diện Abis cho dưới hình 2.12. SAPI cũng chỉ ra ưu tiên di chuyển của một bản tin.
Giá trị SAPI_62 và SAPI_63 có được sự ưu tiên cao hơn là SAPI_0.

Hình 2.12. Các giá trị SAPI

38


Bít lệnh/đáp ứng C/R :
Bit C/R (lệnh/đáp ứng) chỉ ra khung là khung điều khiển hay đáp ứng. Bít này sẻ
cho biết một bản tin là lệnh, trả lời hay xác nhận của một lệnh. Khung lệnh do BSC gửi
đến BTS và khung đáp ứng do BTS gửi đến BSC có C/R = 1, ngược lại khung lệnh do
BTS gửi đến BSC và khung đáp ứng do BSC gửi đến BTS có C/R = 0 (hình 2.13).

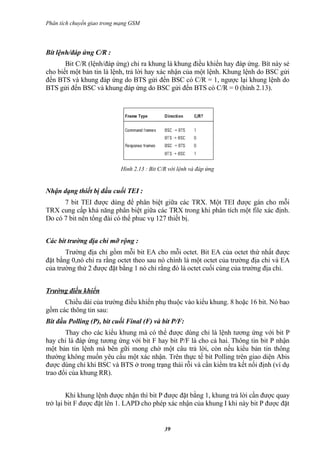

Hình 2.13 : Bit C/R với lệnh và đáp ứng

Nhận dạng thiết bị đầu cuối TEI :
7 bit TEI được dùng để phân biệt giữa các TRX. Một TEI được gán cho mỗi
TRX cung cấp khả năng phân biệt giữa các TRX trong khi phân tích một file xác định.
Do có 7 bit nên tổng đài có thể phuc vụ 127 thiết bị.

Các bít trường địa chỉ mỡ rộng :
Trường địa chỉ gồm mỗi bit EA cho mỗi octet. Bit EA của octet thứ nhất được
đặt bằng 0,nó chỉ ra rằng octet theo sau nó chính là một octet của trường địa chỉ và EA
của trường thứ 2 được đặt bằng 1 nó chỉ rằng đó là octet cuối cùng của trường địa chỉ.

Trường điều khiển
Chiều dài của trường điều khiển phụ thuộc vào kiểu khung. 8 hoặc 16 bit. Nó bao
gồm các thông tin sau:
Bit đầu Polling (P), bit cuối Final (F) và bit P/F:
Thay cho các kiểu khung mà có thể được dùng chỉ là lệnh tương ứng với bit P
hay chỉ là đáp ứng tương ứng với bit F hay bit P/F là cho cả hai. Thông tin bit P nhận
một bản tin lệnh mà bên gữi mong chờ một câu trả lời, còn nếu kiểu bản tin thông
thường không muốn yêu cầu một xác nhận. Trên thực tế bit Polling trên giao diện Abis
được dùng chỉ khi BSC và BTS ở trong trạng thái rỗi và cần kiểm tra kết nối định (ví dụ
trao đổi của khung RR).

Khi khung lệnh được nhận thì bit P được đặt bằng 1, khung trả lời cần được quay
trở lại bit F được đặt lên 1. LAPD cho phép xác nhận của khung I khi này bit P được đặt

39


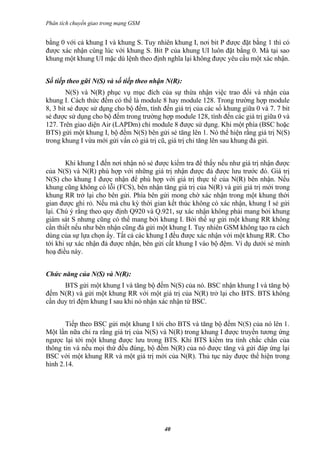

bằng 0 với cả khung I và khung S. Tuy nhiên khung I, nơi bit P được đặt bằng 1 thì có
được xác nhận cùng lúc với khung S. Bit P của khung UI luôn đặt bằng 0. Mà tại sao
khung một khung UI mặc dù lệnh theo định nghĩa lại không được yêu cầu một xác nhận.

Số tiếp theo gữi N(S) và số tiếp theo nhận N(R):
N(S) và N(R) phục vụ mục đích của sự thừa nhận việc trao đổi và nhận của
khung I. Cách thức đếm có thể là module 8 hay module 128. Trong trường hợp module
8, 3 bit sẻ được sử dụng cho bộ đếm, tính đến giá trị của các số khung giữa 0 và 7. 7 bit
sẻ được sử dụng cho bộ đếm trong trường hợp module 128, tính đến các giá trị giữa 0 và
127. Trên giao diện Air (LAPDm) chỉ module 8 được sử dụng. Khi một phía (BSC hoặc
BTS) gửi một khung I, bộ đếm N(S) bên gửi sẻ tăng lên 1. Nó thể hiện rằng giá trị N(S)
trong khung I vừa mới gửi vẩn có giá trị cũ, giá trị chỉ tăng lên sau khung đả gửi.

Khi khung I đến nơi nhận nó sẻ được kiểm tra để thấy nếu như giá trị nhận được
của N(S) và N(R) phù hợp với những giá trị nhận được đả được lưu trước đó. Giá trị
N(S) cho khung I được nhận để phù hợp với giá trị thực tế của N(R) bên nhận. Nếu
khung cũng không có lỗi (FCS), bên nhận tăng giá trị của N(R) và gửi giá trị mới trong
khung RR trở lại cho bên gửi. Phía bên gửi mong chờ xác nhận trong một khung thời
gian được ghi rỏ. Nếu mà chu kỳ thời gian kết thúc không có xác nhận, khung I sẻ gửi
lại. Chú ý rằng theo quy định Q920 và Q.921, sự xác nhận không phải mang bởi khung
giám sát S nhưng cũng có thể mang bởi khung I. Bởi thế sự gửi một khung RR không
cần thiết nếu như bên nhận cũng đả gửi một khung I. Tuy nhiên GSM không tạo ra cách
dùng của sự lựa chọn ấy. Tất cả các khung I đều được xác nhận với một khung RR. Cho
tới khi sự xác nhận đả được nhận, bên gửi cất khung I vào bộ đệm. Ví dụ dưới sẻ minh
hoạ điều này.

Chức năng của N(S) và N(R):
BTS gửi một khung I và tăng bộ đếm N(S) của nó. BSC nhận khung I và tăng bộ
đếm N(R) và gửi một khung RR với một giá trị của N(R) trở lại cho BTS. BTS không
cần duy trì đệm khung I sau khi nó nhận xác nhận từ BSC.

Tiếp theo BSC gửi một khung I tới cho BTS và tăng bộ đếm N(S) của nó lên 1.
Một lần nữa chỉ ra rằng giá trị của N(S) và N(R) trong khung I được truyền tương ứng
ngược lại tới một khung được lưu trong BTS. Khi BTS kiểm tra tính chắc chắn của
thông tin và nếu mọi thứ đều đúng, bộ đếm N(R) của nó được tăng và gửi đáp ứng lại
BSC với một khung RR và một giá trị mới của N(R). Thủ tục này được thể hiện trong
hình 2.14.

40


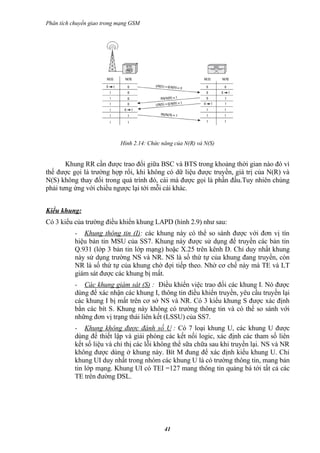

Hình 2.14: Chức năng của N(R) và N(S)

Khung RR cần được trao đổi giữa BSC và BTS trong khoảng thời gian nào đó vì
thế được gọi là trường hợp rổi, khi không có dữ liệu được truyền, giá trị của N(R) và
N(S) không thay đổi trong quá trình đó, cái mà được gọi là phần đầu.Tuy nhiên chúng
phải tưng ứng với chiều ngược lại tới mỗi cái khác.

Kiểu khung:
Có 3 kiểu của trường điều khiển khung LAPD (hình 2.9) như sau:
- Khung thông tin (I): các khung này có thể so sánh được với đơn vị tín
hiệu bản tin MSU của SS7. Khung này được sử dụng để truyền các bản tin
Q.931 (lớp 3 bản tin lớp mạng) hoặc X.25 trên kênh D. Chỉ duy nhất khung
này sử dụng trường NS và NR. NS là số thứ tự của khung đang truyền, còn
NR là số thứ tự của khung chờ đợi tiếp theo. Nhờ cơ chế này mà TE và LT
giám sát được các khung bị mất.
- Các khung giám sát (S) : Điều khiển việc trao đổi các khung I. Nó được
dùng để xác nhận các khung I, thông tin điều khiển truyền, yêu cầu truyền lại
các khung I bị mất trên cơ sở NS và NR. Có 3 kiểu khung S được xác định
bằn các bít S. Khung này không có trường thông tin và có thể so sánh với
những đơn vị trạng thái liên kết (LSSU) của SS7.
- Khung không được đánh số U : Có 7 loại khung U, các khung U được
dùng để thiết lập và giải phóng các kết nối logic, xác định các tham số liên
kết số liệu và chỉ thị các lỗi không thể sữa chữa sau khi truyền lại. NS và NR
không được dùng ở khung này. Bít M đung để xác định kiểu khung U. Chỉ
khung UI duy nhất trong nhóm các khung U là có trường thông tin, mang bản
tin lớp mạng. Khung UI có TEI =127 mang thông tin quảng bá tới tất cả các
TE trên đường DSL.

41


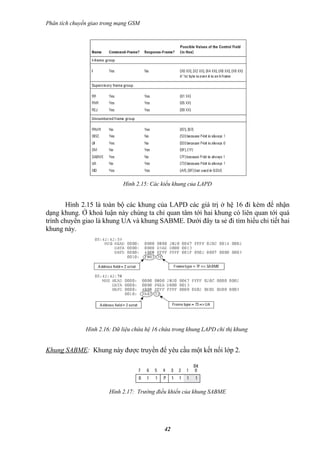

Hình 2.15: Các kiểu khung của LAPD

Hình 2.15 là toàn bộ các khung của LAPD các giá trị ở hệ 16 đi kèm để nhận
dạng khung. Ở khoá luận này chúng ta chỉ quan tâm tới hai khung có liên quan tới quá
trình chuyển giao là khung UA và khung SABME. Dưới đây ta sẻ đi tìm hiểu chi tiết hai
khung này.

Hình 2.16: Dữ liệu chứa hệ 16 chứa trong khung LAPD chỉ thị khung

Khung SABME: Khung này được truyền để yêu cầu một kết nối lớp 2.

Hình 2.17: Trường điều khiển của khung SABME

42


Khung UA : Khung UA được sử dụng để trả lời khung SABME hoặc khung DISC. Nó
xác nhận một kết nối lớp 2 tồn tại đả được thiết lập.

Hình 2.18: Trường điều khiển của khung UA

Trường kiểm tra tổng (FSC):
Trường liên tục kiểm tra khung FSC được sử dung cho việc dò tìm lổi. Kiểm tra
tổng sẻ được tính toán, sử dụng dữ liệu giữa cờ bắt đầu và trường FSC. Kết quả gửi
trong trường FSC. Quá trình hoạt động tương tự được thực hiện tại đầu nhận và giá trị
của các FSC tương ứng được so sánh. Bên nhận sẻ yêu cầu truyền lại nếu như việc tính
toán FSC không phù hợp với cái nhận được.

Hình 2.19: Liên tục kiểm tra khung

Lớp 3 chia thành 4 lớp con: quản lý TRX (TRX Management), quản lý kênh chung
(CCM), quản lý liên kết vô tuyến (RLM) và quản lý kênh chuyên dụng (DCM). Lớp con
TRXM được sử dụng để chiếm lấy các TRX vào trong và ngoài của dịch vụ và điều
khiển các trạng thái của chúng. CCM được sử dụng cho bản tin quảng bá cho sự tồn tại
của cell, ví dụ như một MS (mạng cố gắng để kết nối tới MS, khi nó được gọi hoặc một
bản tin SMS được nhận), SMS quảng bá, và thông tin về cell. RLM là cho điều khiển
lớp 2 của liên kết vô tuyến giữa MS và BTS. Điều này bao gồm thiết lập và giải phóng
kế nối. DCM được sử dụng cho điều khiển lớp 1 của giao diện Air như việc chuyển
giao, đo lường, phân/lấy lại kênh và cài đặt mã hoá. RLM và DCM chỉ được sử dụng
cho hoạt động liên kết trên giao diện Air, nơi đó không giao tiếp trên chúng trong chế
độ rỗi. Hình 2.8 thể hiện ngăn xếp giao thức của giao diện Abis.
Phần trên cùng của lớp 3, dữ liệu tải trọng được chuyên chở. Giao diện Abis được sử
dụng hầu hết cho sự trao đổi của các bản tin RM, CC, và MM được miêu tả trong phần
giao diện Air. Giao diện Abis nói rỏ chi tiết hơn trong chương sau.

2.1.3 Giao diện Air/Um

Giao diện không khí là giao diện vô tuyến giữa MS và BTS. Giao diện này được
so sánh khác nhiều với các giao diện khác, bởi vì giao tiếp vô tuyến là giao diện mở rất
nhạy cảm với sự xâm nhập từ ngoài hơn là với cable, nhưng đổi lại được băng thông

43


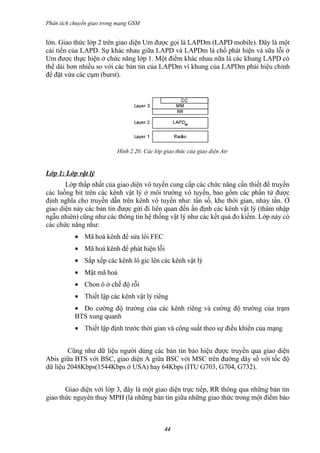

lớn. Giao thức lớp 2 trên giao diện Um được gọi là LAPDm (LAPD mobile). Đây là một
cải tiến của LAPD. Sự khác nhau giữa LAPD và LAPDm là chổ phát hiện và sữa lỗi ở
Um được thực hiện ở chức năng lớp 1. Một điểm khác nhau nữa là các khung LAPD có
thể dài hơn nhiều so với các bản tin của LAPDm vì khung của LAPDm phải hiệu chỉnh
để đặt vừa các cụm (burst).

Hình 2.20: Các lớp giao thức của giao diện Air

Lớp 1: Lớp vật lý
Lớp thấp nhất của giao diện vô tuyến cung cấp các chức năng cần thiết để truyền
các luồng bit trên các kênh vật lý ở môi trường vô tuyến, bao gồm các phần tử được
định nghĩa cho truyền dẫn trên kênh vô tuyến như: tần số, khe thời gian, nhảy tần. Ở
giao diện này các bản tin được gửi đi liên quan đến ấn định các kênh vật lý (thâm nhập
ngẫu nhiên) cũng như các thông tin hệ thống vật lý như các kết quả đo kiểm. Lớp này có
các chức năng như:
• Mã hoá kênh để sửa lổi FEC
• Mã hoá kênh để phát hiện lỗi
• Sắp xếp các kênh lô gic lên các kênh vật lý
• Mật mã hoá
• Chon ô ở chế độ rỗi
• Thiết lập các kênh vật lý riêng
• Đo cường độ trường của các kênh riêng và cường độ trường của trạm
BTS xung quanh
• Thiết lập định trước thời gian và công suất theo sự điều khiển của mạng

Cũng như dữ liệu người dùng các bản tin báo hiệu được truyền qua giao diện
Abis giữa BTS với BSC, giao diện A giữa BSC với MSC trên đường dây số với tốc độ
dữ liệu 2048Kbps(1544Kbps ở USA) hay 64Kbps (ITU G703, G704, G732).

Giao diện với lớp 3, đây là một giao diện trực tiếp, RR thông qua những bản tin
giao thức nguyên thuỷ MPH (là những bản tin giữa những giao thức trong một điểm báo

44


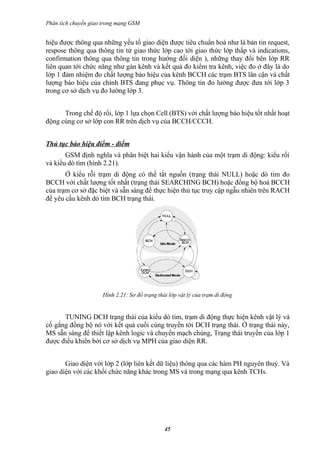

hiệu được thông qua những yếu tố giao diện được tiêu chuẩn hoá như là bản tin request,
respose thông qua thông tin từ giao thức lớp cao tới giao thức lớp thấp và indications,
confirmation thông qua thông tin trong hướng đối diện ), những thay đổi bên lớp RR
liên quan tới chức năng như gán kênh và kết quả đo kiểm tra kênh, việc đo ở đây là do
lớp 1 đảm nhiệm đo chất lượng báo hiệu của kênh BCCH các trạm BTS lân cận và chất
lượng báo hiệu của chính BTS đang phục vụ. Thông tin đo lường được đưa tới lớp 3
trong cơ sở dịch vụ đo lường lớp 3.

Trong chế độ rổi, lớp 1 lựa chọn Cell (BTS) với chất lượng báo hiệu tốt nhất hoạt
động cùng cơ sở lớp con RR trên dịch vụ của BCCH/CCCH.

Thủ tục báo hiệu điểm - điểm
GSM định nghĩa và phân biệt hai kiểu vận hành của một trạm di động: kiểu rổi
và kiều dò tìm (hình 2.21).
Ở kiểu rỗi trạm di động có thể tắt nguồn (trạng thái NULL) hoặc dò tìm đo
BCCH với chất lượng tốt nhất (trạng thái SEARCHING BCH) hoặc đồng bộ hoá BCCH
của trạm cơ sở đặc biệt và sẵn sàng để thực hiện thủ tục truy cập ngẫu nhiên trên RACH
để yêu cầu kênh dò tìm BCH trạng thái.

Hình 2.21: Sơ đồ trạng thái lớp vật lý của trạm di động

TUNING DCH trạng thái của kiểu dò tìm, trạm di động thực hiện kênh vật lý và
cố gắng đồng bộ nó với kết quả cuối cùng truyền tới DCH trạng thái. Ở trạng thái này,
MS sẵn sàng để thiết lập kênh logic và chuyển mạch chúng, Trạng thái truyền của lớp 1
được điều khiển bởi cơ sở dịch vụ MPH của giao diện RR.

Giao diện với lớp 2 (lớp liên kết dữ liệu) thông qua các hàm PH nguyên thuỷ. Và
giao diện với các khối chức năng khác trong MS và trong mạng qua kênh TCHs.

45


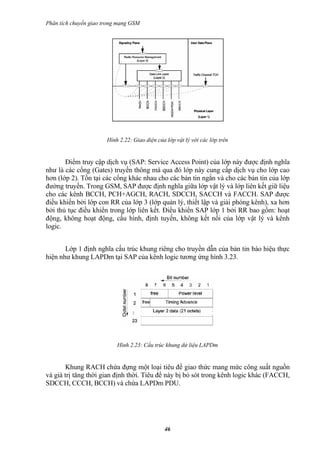

Hình 2.22: Giao diện của lớp vật lý với các lớp trên

Điểm truy cập dịch vụ (SAP: Service Access Point) của lớp này được định nghĩa
như là các cổng (Gates) truyền thông mà qua đó lớp này cung cấp dịch vụ cho lớp cao
hơn (lớp 2). Tồn tại các cổng khác nhau cho các bản tin ngắn và cho các bản tin của lớp
đường truyền. Trong GSM, SAP được định nghĩa giữa lớp vật lý và lớp liên kết giữ liệu
cho các kênh BCCH, PCH+AGCH, RACH, SDCCH, SACCH và FACCH. SAP được
điều khiển bởi lớp con RR của lớp 3 (lớp quản lý, thiết lập và giải phóng kênh), xa hơn
bởi thủ tục điều khiển trong lớp liên kết. Điều khiển SAP lớp 1 bởi RR bao gồm: hoạt
động, không hoạt động, cấu hình, định tuyến, không kết nối của lớp vật lý và kênh
logic.

Lớp 1 định nghĩa cấu trúc khung riêng cho truyền dẫn của bản tin báo hiệu thực
hiện như khung LAPDm tại SAP của kênh logic tương ứng hình 3.23.

Hình 2.23: Cấu trúc khung dử liệu LAPDm

Khung RACH chứa đựng một loại tiêu đề giao thức mang mức công suất nguồn
và giá trị tăng thời gian định thời. Tiêu để này bị bỏ sót trong kênh logic khác (FACCH,
SDCCH, CCCH, BCCH) và chứa LAPDm PDU.

46


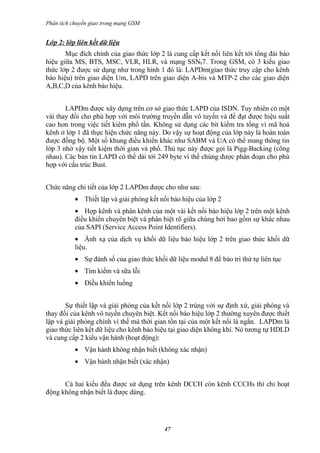

Lớp 2: lớp liên kết dữ liệu
Mục đích chính của giao thức lớp 2 là cung cấp kết nối liên kết tới tổng đài báo
hiệu giữa MS, BTS, MSC, VLR, HLR, và mạng SSN07. Trong GSM, có 3 kiểu giao
thức lớp 2 được sử dụng như trong hình 1 đó là: LAPDm(giao thức truy cập cho kênh
báo hiệu) trên giao diện Um, LAPD trên giao diện A-bis và MTP-2 cho các giao diện
A,B,C,D của kênh báo hiệu.

LAPDm được xây dựng trên cơ sở giao thức LAPD của ISDN. Tuy nhiên có một
vài thay đổi cho phù hợp với môi trường truyền dẫn vô tuyến và để đạt được hiệu suất
cao hơn trong việc tiết kiêm phổ tần. Không sử dụng các bit kiểm tra tổng vì mã hoá
kênh ở lớp 1 đã thực hiện chức năng này. Do vậy sự hoạt động của lớp này là hoàn toàn
được đồng bộ. Một số khung điều khiển khác như SABM và UA có thể mang thông tin
lớp 3 nhờ vậy tiết kiệm thời gian và phổ. Thủ tục này được gọi là Pigg-Backing (cõng
nhau). Các bản tin LAPD có thể dài tới 249 byte vì thế chúng được phân đoạn cho phù
hợp với cấu trúc Bust.

Chức năng chi tiết của lớp 2 LAPDm được cho như sau:
• Thiết lập và giải phóng kết nối báo hiệu của lớp 2
• Hợp kênh và phân kênh của một vài kết nối báo hiệu lớp 2 trên một kênh
điều khiển chuyên biệt và phân biệt rõ giữa chúng bởi bao gồm sự khác nhau
của SAPI (Service Access Point Identifiers).
• Ánh xạ của dịch vụ khối dữ liệu báo hiệu lớp 2 trên giao thức khối dữ
liệu.
• Sự đánh số của giao thức khối dữ liệu modul 8 để bảo trì thứ tự liên tục
• Tìm kiếm và sữa lỗi
• Điều khiển luồng

Sự thiết lập và giải phóng của kết nối lớp 2 trùng với sự định xứ, giải phóng và
thay đổi của kênh vô tuyến chuyên biệt. Kết nối báo hiệu lớp 2 thường xuyên được thiết
lập và giải phóng chính vì thế mà thời gian tồn tại của một kết nối là ngắn. LAPDm là
giao thức liên kết dữ liệu cho kênh báo hiệu tại giao diện không khí. Nó tương tự HDLD
và cung cấp 2 kiểu vận hành (hoạt động):
• Vận hành không nhận biết (không xác nhận)
• Vận hành nhận biết (xác nhận)

Cả hai kiểu đều được sử dụng trên kênh DCCH còn kênh CCCHs thì chỉ hoạt
động không nhận biết là được dùng.

47


Vận hành không xác nhận, dữ liệu được truyền trong khung UI không có sự xác
nhận, đây là điều khiển không hướng hay sữa lỗi đúng L2. Kiểu vận hành này không
cho phép tất cả các kênh báo hiệu, ngoại trừ RACH được truy cập trong kiêu truy cập
không dành riêng hay bảo vệ. Việc truyền một bản tin không xác nhận sử dụng dịch vụ
của lớp 3 hàm ý cho việc truyền thông tin là không nhận biết bởi lớp liên kết dữ liệu
(lớp 2), vì vậy kiểm tra lổi là không cần thiết phải cung cấp. Truyền và nhận bản tin ở
đây sử dụng dịch vụ nguyên thuỷ của liên kết dữ liệu đó là: DL_DATA_REQUEST và
DL_DATA_INDICATION.

Kiểu dịch vụ không xác nhận cung cấp dịch vụ bảo vệ. Dữ liệu được truyền
trong khung I với xác nhận dương. Bảo vệ lỗi thông qua truyền ARQ và điều khiển định
hướng là đặc biệt và tích cực trong kiểu này. Dịch vụ này được cung cấp tới lớp mạng
bởi chế độ hoạt động đa khung. Khối bản tin nhận hoặc truyền sẻ lại được thay đổi một
lần nữa giữa lớp 2 và lớp 3 bằng giá trị trung bình nguyên thuỷ DL_DATA_REQUEST
và DL_DATA_INDICATION.

Trong LAPDm, các điểm kết nối (CEP: Connection End Poit) của kết nối L2
được dán nhãn với nhận dạng kết nối liên kết dữ liệu (DLCI: Data Link Connection
Identifier) bao gồm các phần tử:
- Nhận dạng điểm truy cập dịch vụ lớp 2 (SAPI: Service Access Point
Identifer) được truyền trong tiêu đề của khung giao thức L2.
- Nhận dạng kênh vật lý được kết nối tại lớp 2 hoặc được thiết lập là nhận dạng
điểm cuối kết nối (CEPI: Connection End Point Identifer) lớp 2. CEPI được
quản lý và không kết nối tới mổi lớp 2.

Khi một bản tin lớp 3 được truyền, bên gửi chọn lựa SAP và CEP thích hợp. Khi
đơn vị dữ liệu dịch vụ (SDU: Service Data Uinit) được chuyển giao tại SAP, lựa chọn
CEP được gửi tới lớp 2 lớp 2 CEPI tưng thích có thể được xác nhận từ nhận dạng kệnh
vật lý / logic và SAPI trong tiêu đề của khung.

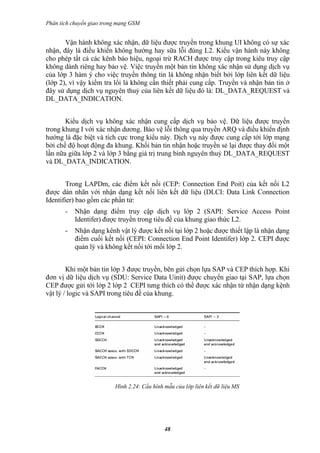

Hình 2.24: Cấu hình mẫu của lớp liên kết dữ liệu MS

48


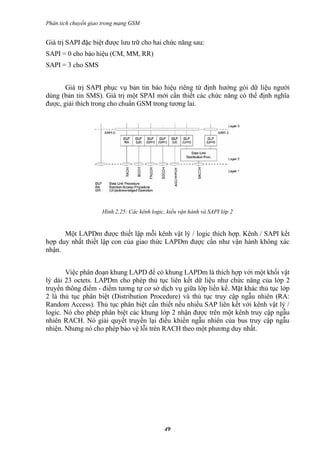

Giá trị SAPI đặc biệt được lưu trữ cho hai chức năng sau:
SAPI = 0 cho báo hiệu (CM, MM, RR)
SAPI = 3 cho SMS

Giá trị SAPI phục vụ bản tin báo hiệu riêng từ định hướng gói dữ liệu người
dùng (bản tin SMS). Giá trị một SPAI mới cần thiết các chức năng có thể định nghĩa
được, giải thích trong cho chuẩn GSM trong tương lai.

Hình 2.25: Các kênh logic, kiểu vận hành và SAPI lớp 2

Một LAPDm được thiết lập mỗi kênh vật lý / logic thích hợp. Kênh / SAPI kết
hợp duy nhất thiết lập con của giao thức LAPDm được cần như vận hành không xác
nhận.

Việc phân đoạn khung LAPD để có khung LAPDm là thích hợp với một khối vật
lý dài 23 octets. LAPDm cho phép thủ tục liên kết dữ liệu như chức năng của lớp 2
truyền thông điểm - điểm tương tự cơ sở dịch vụ giữa lớp liền kề. Mặt khác thủ tục lớp
2 là thủ tục phân biệt (Distribution Procedure) và thủ tục truy cập ngẫu nhiên (RA:
Random Access). Thủ tục phân biệt cần thiết nếu nhiều SAP liên kết với kênh vật lý /
logic. Nó cho phép phân biệt các khung lớp 2 nhận được trên một kênh truy cập ngẫu
nhiên RACH. Nó giải quyết truyền lại điều khiển ngẫu nhiên của bus truy cập ngẫu
nhiện. Nhưng nó cho phép bảo vệ lỗi trên RACH theo một phương duy nhất.

49


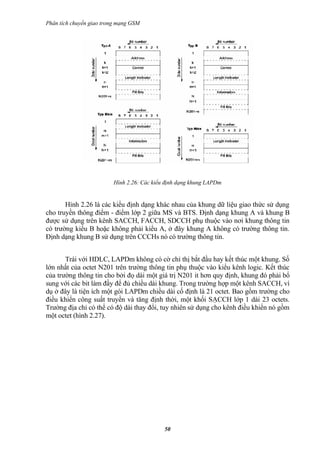

Hình 2.26: Các kiểu định dạng khung LAPDm

Hình 2.26 là các kiểu định dạng khác nhau của khung dữ liệu giao thức sử dụng
cho truyền thông điểm - điểm lớp 2 giữa MS và BTS. Định dạng khung A và khung B
được sử dụng trên kênh SACCH, FACCH, SDCCH phụ thuộc vào nơi khung thông tin
có trường kiểu B hoặc không phải kiểu A, ở đây khung A không có trường thông tin.
Định dạng khung B sử dụng trên CCCHs nó có trường thông tin.

Trái với HDLC, LAPDm không có cờ chỉ thị bắt đầu hay kết thúc một khung. Số
lớn nhất của octet N201 trên trường thông tin phụ thuộc vào kiểu kênh logic. Kết thúc
của trường thông tin cho bởi đọ dài một giá trị N201 it hơn quy định, khung đó phải bổ
sung với các bit làm đầy để đủ chiều dài khung. Trong trường hợp một kênh SACCH, ví
dụ ở đây là tiện ích một gói LAPDm chiều dài cố định là 21 octet. Bao gồm trường cho
điều khiển công suất truyền và tăng định thời, một khối SẠCCH lớp 1 dài 23 octets.
Trường địa chỉ có thể có độ dài thay đổi, tuy nhiên sử dụng cho kênh điều khiển nó gồm
một octet (hình 2.27).

50


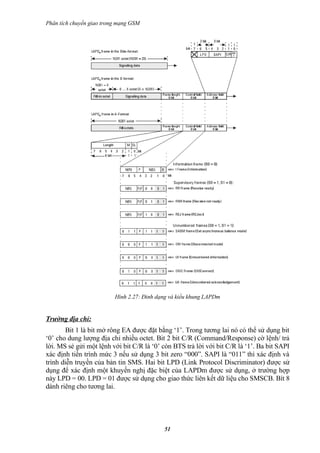

Hình 2.27: Đinh dạng và kiểu khung LAPDm

Trường địa chỉ:
Bit 1 là bit mở rông EA được đặt bằng ‘1’. Trong tương lai nó có thể sử dụng bit
‘0’ cho dung lượng địa chỉ nhiều octet. Bit 2 bit C/R (Command/Response) cờ lệnh/ trả
lời. MS sẻ gửi một lệnh với bit C/R là ‘0’ còn BTS trả lời với bit C/R là ‘1’. Ba bit SAPI
xác định tiến trình mức 3 nếu sử dụng 3 bit zero “000”. SAPI là “011” thì xác định và
trình diễn truyền của bản tin SMS. Hai bit LPD (Link Protocol Discriminator) được sử
dụng để xác định một khuyến nghị đặc biệt của LAPDm được sử dụng, ở trường hợp
này LPD = 00. LPD = 01 được sử dụng cho giao thức liên kết dữ liệu cho SMSCB. Bít 8
dành riêng cho tương lai.

51


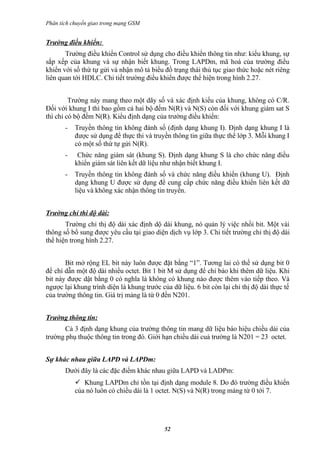

Trường điều khiển:
Trường điều khiển Control sử dụng cho điều khiển thông tin như: kiểu khung, sự
sắp xếp của khung và sự nhận biết khung. Trong LAPDm, mã hoá của trường điều
khiển với số thứ tự gửi và nhận mô tả biểu đồ trạng thái thủ tục giao thức hoặc nét riêng
liên quan tới HDLC. Chi tiết trường điều khiển được thể hiện trong hình 2.27.

Trường này mang theo một dãy số và xác định kiểu của khung, không có C/R.
Đối với khung I thì bao gồm cả hai bộ đếm N(R) và N(S) còn đối với khung giám sat S
thì chỉ có bộ đếm N(R). Kiểu định dạng của trường điều khiển:
- Truyền thông tin không đánh số (định dạng khung I). Định dạng khung I là
được sử dụng để thực thi và truyền thông tin giữa thực thể lớp 3. Mỗi khung I
có một số thứ tự gửi N(R).
- Chức năng giám sát (khung S). Định dạng khung S là cho chức năng điều
khiển giám sát liên kết dữ liệu như nhận biết khung I.
- Truyền thông tin không đánh số và chức năng điều khiển (khung U). Định
dạng khung U được sử dụng để cung cấp chức năng điều khiển liên kết dữ
liệu và không xác nhận thông tin truyền.

Trường chỉ thi độ dài:
Trường chỉ thị độ dài xác định dộ dài khung, nó quản lý việc nhồi bit. Một vài
thông số bổ sung được yêu cầu tại giao diện dịch vụ lớp 3. Chi tiết trường chỉ thị độ dài
thể hiện trong hình 2.27.

Bit mở rộng EL bit này luôn được đặt bằng “1”. Tương lai có thể sử dụng bit 0
để chỉ dẫn một độ dài nhiều octet. Bit 1 bit M sử dụng để chỉ báo khi thêm dữ liệu. Khi
bit này được dật bằng 0 có nghĩa là không có khung nào được thêm vào tiếp theo. Và
ngược lại khung trình diện là khung trước của dữ liệu. 6 bit còn lại chỉ thị độ dài thực tế
của trường thông tin. Giá trị mảng là từ 0 đến N201.

Trường thông tin:
Cả 3 định dạng khung của trường thông tin mang dữ liệu báo hiệu chiều dài của
trường phụ thuộc thông tin trong đó. Giới hạn chiều dài cuả trường là N201 = 23 octet.

Sự khác nhau giữa LAPD và LAPDm:
Dưới đây là các đặc điểm khác nhau giữa LAPD và LADPm:
 Khung LAPDm chỉ tồn tại định dạng module 8. Do đó trường điều khiển
của nó luôn có chiều dài là 1 octet. N(S) và N(R) trong mảng từ 0 tới 7.

52


 Trường địa chỉ của LAPDm chỉ dài 1 octet và không bao gồm TEI. Lý do
là khi một kênh được ấn định rồi, kết nối trong giao diện Air luôn luôn là kết
nối điểm - điểm. Ví dụ một vài người dùng có thể sử dụng đồng thời cùng
lúc. Trên giao diện này không tồn tại kiểu kết nối điểm – đa điểm nên không
có TEI như trong LAPD.
 Khung LAPDm không tồn tại FCS, bởi vì việc mã kênh và ghép xen của
lớp 1 đả đảm bảo việc bảo mật rồi.
 Khung LAPDm không có trương flag để nhận dạng điểm bắt đầu và kết
thúc của một khung. Chức năng đó được cung cấp trên giao diện Air bởi lớp
1, đặc biệt bởi từng đoạn burst.
 Khác với LAPD, khung SABME và UA của LAPDm có thể ngang hàng
với dữ liệu lớp 3. Thời gian tiết kiệm đó trong khi cài đặt kết nối.
 Chiều dài giới hạn của LAPD và LAPDm là khác nhau. Trong khi LAPD
có thể truyền tới 260 octet thông tin báo hiệu, thì LAPDm chỉ có thể là 23
octet. Nếu tổng số chiều dài của dữ liệu cần được truyền vượt quá 23 octet,
thì sự phân đoạn dữ liệu để truyền sẻ được áp dụng.
 Khung LAPDm không báo gồm trường chỉ thị độ dài (lớp 2).
 Trong LAPD, không chiếm hết trong các octet được dùng khi vùng dữ
liệu không hoàn chỉnh với dữ liệu báo hiệu.
Các kiểu khung của LAPDm cũng tương tự như các kiểu khung của LAPD.

Lớp 3

Phân biệt giao thức (PD):
Bộ phân biệt giao thức dài 4 bit được sử dụng trên giao diện Air để phân biệt tất
cả bản tin trong các nhóm.

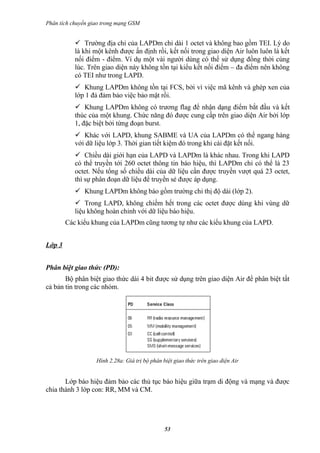

Hình 2.28a: Giá trị bộ phân biệt giao thức trên giao diện Air

Lớp báo hiệu đảm bảo các thủ tục báo hiệu giữa trạm di động và mạng và được
chia thành 3 lớp con: RR, MM và CM.

53


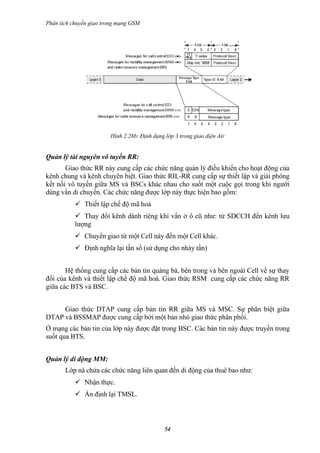

Hình 2.28b: Định dạng lớp 3 trong giao diện Air

Quản lý tài nguyên vô tuyến RR:
Giao thức RR này cung cấp các chức năng quản lý điều khiển cho hoạt động của
kênh chung và kênh chuyên biệt. Giao thức RIL-RR cung cấp sự thiết lập và giải phóng
kết nối vô tuyến giữa MS và BSCs khác nhau cho suốt một cuộc gọi trong khi người
dùng vẩn di chuyển. Các chức năng được lớp này thực hiện bao gồm:
 Thiết lập chế độ mã hoá
 Thay đổi kênh dành riêng khi vẩn ở ô cũ như: từ SDCCH đến kênh lưu
lượng
 Chuyển giao từ một Cell này đến một Cell khác.
 Định nghĩa lại tần số (sử dụng cho nhảy tần)

Hệ thống cung cấp các bản tin quảng bá, bên trong và bên ngoài Cell về sự thay
đổi của kênh và thiết lập chế độ mã hoá. Giao thức RSM cung cấp các chức năng RR
giữa các BTS và BSC.

Giao thức DTAP cung cấp bản tin RR giữa MS và MSC. Sự phân biệt giữa
DTAP và BSSMAP được cung cấp bởi một bản nhỏ giao thức phân phối.
Ở mạng các bản tin của lớp này được đặt trong BSC. Các bản tin này được truyền trong
suốt qua BTS.

Quản lý di động MM:
Lớp nà chứa các chức năng liên quan đến di động của thuê bao như:
 Nhận thực.
 Ấn định lại TMSL.

54


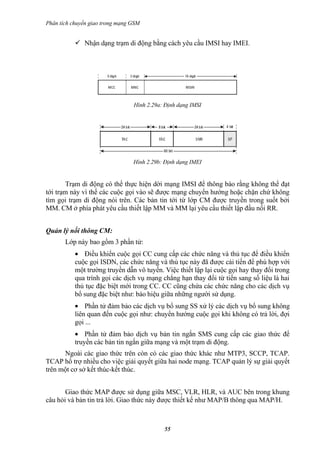

 Nhận dạng trạm di động bằng cách yêu cầu IMSI hay IMEI.

Hình 2.29a: Định dạng IMSI

Hình 2.29b: Định dạng IMEI

Trạm di động có thể thực hiện dời mạng IMSI để thông báo rằng không thể đạt
tới trạm này vì thế các cuộc gọi vào sẽ được mạng chuyển hướng hoặc chặn chứ không
tìm gọi trạm di động nói trên. Các bản tin tới từ lớp CM được truyền trong suốt bởi
MM. CM ở phía phát yêu cầu thiết lập MM và MM lại yêu cầu thiết lập đầu nối RR.

Quản lý nối thông CM:
Lớp này bao gồm 3 phần tử:
• Điều khiển cuộc gọi CC cung cấp các chức năng và thủ tục để điều khiển
cuộc gọi ISDN, các chức năng và thủ tục này đã được cải tiến để phù hợp với
một trường truyền dẫn vô tuyến. Việc thiết lập lại cuộc gọi hay thay đổi trong
qua trình gọi các dịch vụ mạng chẳng hạn thay đổi từ tiến sang số liệu là hai
thủ tục đặc biệt mới trong CC. CC cũng chứa các chức năng cho các dịch vụ
bổ sung đặc biệt như: báo hiệu giữa những người sử dụng.
• Phần tử đảm bảo các dịch vụ bổ sung SS xử lý các dịch vụ bổ sung không
liên quan đến cuộc gọi như: chuyển hướng cuộc gọi khi không có trả lời, đợi
gọi ...
• Phần tử đảm bảo dịch vụ bản tin ngắn SMS cung cấp các giao thức để
truyền các bản tin ngắn giữa mạng và một trạm di động.
Ngoài các giao thức trên còn có các giao thức khác như MTP3, SCCP, TCAP.
TCAP hổ trợ nhiều cho việc giải quyết giữa hai node mạng. TCAP quản lý sự giải quyết
trên một cơ sở kết thúc-kết thúc.

Giao thức MAP được sử dụng giữa MSC, VLR, HLR, và AUC bên trong khung
câu hỏi và bản tin trả lời. Giao thức này được thiết kế như MAP/B thông qua MAP/H.

55


2.2 THỦ TỤC TRONG MẠNG GSM

Nhiều sự thách thức trong thiết kế của mạng di động được quan tâm với sự di
động của những MS. Trong phần này chúng ta mang một sự thể hiện thân thiện của một
vài thủ tục quan trọng nhất chú ý tới tính di động trong mạng. Thủ tục được giới thiệu
theo trật tự: mở nguồn Power ON, gán và tách ra IMSI, cập nhật vị trí và chuyển giao.
Gíới thiệu về chuyển giao bao gồm nhiều chi tiết hơn những cái còn lại của thủ tục.

2.2.1 Bật tắt máy ở trạm di động

Khi MS mới bật nguồn nó phải thực hiện đăng ký lần đầu để nhập mạng. Quá
trình được thực hiện như sau:
• Trước hết trạm MS quét để tìm được tần số đúng ở kênh FCCH (Kênh
hiệu chỉnh tần số)
• Sau đó tìm đến kênh đồng bộ SCH để nhận được khung TDMA cho đồng
bộ.
• Cuối cùng nó thực hiện cập nhật vị trí để thông báo cho VLR phụ trách
HLR về vị trí của mình. Các cơ sở dữ liệu này sẻ ghi lại LAI hiện thời MS.
Giống như ở cập nhật vị trí bình thường thông tin về LAI được MS nhận từ
kênh BCCH.
Bắt đầu từ lúc MSC/VLR công nhận là MS tích cực và đánh dấu cờ “truy nhật
tích cực” vào trường dữ liệu của mình. Cờ này gắn với một số nhận dạng thuê bao:
IMSI.

Khi tắt nguồn một trạm MS hoặc lấy SIM ra sẻ xảy ra quá trình rời bỏ IMSI. Các
trao đổi báo hiệu trong trường hợp này được thực hiện như sau:
• MS yêu cầu một kênh báo hiệu để phát đi bản tin thông báo cho mạng
rằng MS chuẩn bị vào mạng trạng thái không tích cực. Điều này có nghĩa
rằng mạng không thể đạt đến MS nữa.
• MSC sẽ gửi bản tin IMSI đến VLR, bản tin này không được trả lời công
nhận vì MS sẽ không nhận được trả lời này, VLR sẽ thiết lập cờ rời bỏ IMSI
và từ chối các cuộc gọi đến trạm MS này.
• Thông tin rời bỏ IMSI có thể được lưu giữ tại VLR tuỳ chọn cờ rời, mạng
có thể cũng được thiết lập ở HLR và xác nhận được gửi trở lại VLR.

56


2.2.2 Gán và tách IMSI

Khi MS tắt, thủ tục tách lấy IMSI phải được thực hiện. Từ điểm nhìn của MS,
thủ tục tách lấy IMSI được thực hiện bằng cách gửi một bản tin tách lấy IMSI không
được xác nhận tới BSS. Nếu bản tin được nhận, MS bị để ý và không tới được HLR.
Khi MS được gọi, lúc đó không cần liên hệ với BTS cũ (từ LA nhận biết trong HLR)
chỉ tìm thấy rằng MS không thể tới được. Thủ tục tách lấy IMSI có thể cũng được thực
hiện ngầm bởi mạng nếu MS thất bại khi cập nhật định kỳ. Nó không bắt buộc sử dụng
thủ tục tách lấy IMSI nhưng hầu hết các bộ điều khiển chọn việc này. Thủ tục cũng có
thể được thực hiện trong hoàn cảnh khác. Một MS phải sử dụng thủ tục này để rời khỏi
nạng GSM khi tham gia mạng khác.

Thủ tục gán IMSI được sử dụng để báo tin cho mạng, rằng MS có thể được sử
dụng trở lại. Thực tế báo hiệu chỉ là việc cập nhật vị trí và nó là không thường xuyên
được coi như một thủ tục có thực. Gán IMSI sẻ được trình bày phần dưới.

2.2.3 Cập nhật vị trí
a. Cập nhật vị trí trong BSS

MS thực hiện việc cập nhật vị trí (LU) với một vài nguyên nhân. Cập nhật vị trí
xãy ra khi trạm di động đang ở trạng thái rổi nhưng nó di chuyển từ một vùng định vị
này sang vùng định vị khác. Khi này trạm di động phải thông báo cho mang về vị trí
mới của nó để mạng ghi lại vị trí mới vào VLR hoặc nếu cần thiết vào HLR (khi chuyển
sang vùng phục vụ MSC mới). Thông tin để thực hiện cập nhật vị trí dựa trên LAI được
thông báo thường xuyên từ BCCH của mỗi ô.

Hình 2.30a: Cập nhật vị trí trong BSS

57


• Đầu tiên MS yêu cầu một kênh điều khiển từ BSC bằng cách gửi bản tin
CHAN_REQ tới BTS, BTS sẽ mã hoá bản tin tính toán khoảng cách giữa MS
và BTS (dựa vào thời gian đề xuất) và chuyển tiếp tất cả thông tin tới BSC
bao gồm cả thông tin ban đầu của MS và cả thông tin mà BSC thêm vào.
• Tiếp theo BTS sẽ gửi một bản tin CHAN_RQD tới BSC sau khi bản tin
này được nhận và xử lý, BSC sẽ truyền cho BTS thông tin về kiểu kênh, số
kênh đã được nó dành riêng cho bằng bản tin CHAN_ACT.
• BTS xác nhận và xử lý bản tin CHAN_ACT rồi đáp lại bằng bản tin
CHAN_ACT_ACK
• BSC sẻ gửi một bản tin IMM_AS_CMD bản tin này đả kích hoạt kênh
dành riêng trước đó. BTS gửi thông tin này qua kênh AGCH cho MS. MS tìm
thấy IMM_ASS_CMD của nó bởi những yêu cầu tham chiếu mà nó đã chứa
sẳn trong bản tin CHAN_REQ.
• Ở lớp 2 kết nối LAPDm đã sẵn sàng được kích hoạt. MS sẽ gữi một bản
tin SABM tới BTS, ở trường hợp này là bản tin LOC_UPD_REQ. Đây là một
bản tin yêu cầu cập nhật vị trí.

Hình 2.30b: Cập nhật vị trí trong BSS

• BTS xác nhận một kết nối LAPDm được thiết lập bằng cách gửi một bản
tin UA trả lời MS bản tin mang nội dung của bản tin MS yêu cầu. Đồng thời
nó chuyển bản tin này tới BSC. Đây là một thông báo MM trong suốt nhưng
BSC vẫn xữ lý vì BSC khác vẫn yêu cầu lớp thông tin ký hiệu này từ BS. Sau
khi xử lý xong BSC đóng gói LOC_UPD_REQ và LAC hiện thời với CI vào
trong một bản tin có nhản là CL3I (Chú ý là trong LOC_UPD_REQ từ BS

58


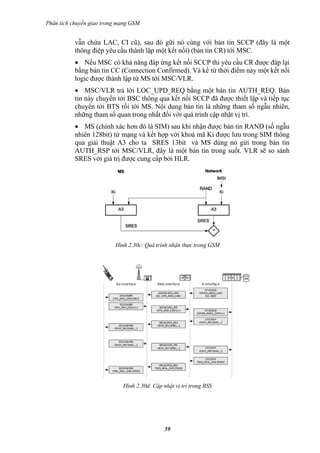

vẫn chứa LAC, CI cũ), sau đó gữi nó cùng với bản tin SCCP (đây là một
thông điệp yêu cầu thành lập một kết nốí) (bản tin CR) tới MSC.
• Nếu MSC có khả năng đáp ứng kết nối SCCP thì yêu cầu CR được đáp lại
bằng bản tin CC (Connection Confirmed). Và kể từ thời điểm này một kết nối
logic được thành lập từ MS tới MSC/VLR.
• MSC/VLR trả lời LOC_UPD_REQ bằng một bản tin AUTH_REQ. Bản
tin này chuyển tới BSC thông qua kết nối SCCP đã được thiết lập và tiếp tục
chuyển tới BTS rồi tới MS. Nội dung bản tin là những tham số ngẫu nhiên,
những tham số quan trong nhất đối với quá trình cập nhật vị trí.
• MS (chính xác hơn đó là SIM) sau khi nhận được bản tin RAND (số ngẫu
nhiên 128bit) từ mạng và kết hợp với khoá mã Ki được lưu trong SIM thông
qua giải thuật A3 cho ta SRES 13bit và MS dùng nó gửi trong bản tin
AUTH_RSP tới MSC/VLR, đây là một bản tin trong suốt. VLR sẽ so sánh
SRES với giá trị được cung cấp bởi HLR.

Hình 2.30c: Quá trình nhận thực trong GSM

Hình 2.30d: Cập nhật vị trí trong BSS

59


• MSC/VLR sẻ kiểm tra thông tin SRES nếu chứng thực nó sẻ gửi thông tin
tới MS và BTS. BTS sau khi nhận được bản tin sẽ giải phóng một phần bản
tin ENCR_CMD (nó là khoá mã Kc), bản tin này sau đó được thuật toán A4
biến thành chuổi ngẩu nhiên và gửi các bản tin CIPH_MOD_CM tới MS. MS
xác nhận bằng cách gửi bản tin CIPH_MOD_COM tới BSC và được BSC xử
lý chuyển thành bản tin CIPHER_MODE_CMP tới MSC/VLR mã hoá để
kích hoạt.
• Nếu thiết bị kiểm tra là tích cực thì MSC/VLR sẽ gửi bản tin
IDENT_REQ trong suốt qua BTS và BSC tới MS yêu cầu MS cung cấp
IMEI.
• MS nhận được yêu cầu và gửi IMEI của nó cho MSC/VLR trong bản tin
IDENT_RSP. Bản tin này cũng trong suốt với BTS và BSC. IMEI của MS
được EIR kiểm tra sự chứng thực là tích cực hay không.
• MSC/VLR gán TMSI (đây là thông tin được sử dụng thay cho IMSI để
theo dõi những thuê bao khó hơn). TMSI được sử dụng để xác định tạm thời
một thuê bao vào bản tin TMSI_REAL_CMD, một bản tin trong suôt với
BTS và BSC và gửi tới cho MS. Chú ý việc ấn định một TMSI mới có thể
xảy ra vào lúc cuối bên trong LOC_UPD_ACC.

Hình 2.30e: Cập nhật vị trí trong BSS

• MS xác nhận bằng bản tin TMSI_REAL_COM, thông báo là một TMSI
mới đã nhận được và đã được lưu trử. Đây cũng là một bản tin trong suốt qua
BTS và BSC tới MSC/VLR.
• MSC/VLR đáp lại bằng bản tin trong suôt LOC_UPD_ACC cho MS rằng
đã lưu giử vị trí vùng LAI mới. Đến đây một tiến trình cập nhật vị trí là hoàn
thành. Kênh chiếm giữ trên giao diện Air có thể được giải phóng để nhường
cho việc cập nhật mới.

60


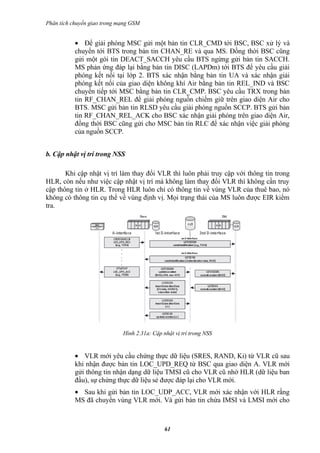

• Để giải phóng MSC gửi một bản tin CLR_CMD tới BSC, BSC xử lý và
chuyển tới BTS trong bản tin CHAN_RE và qua MS. Đồng thời BSC cũng
gửi một gói tin DEACT_SACCH yêu cầu BTS ngừng gửi bản tin SACCH.
MS phản ứng đáp lại bằng bản tin DISC (LAPDm) tới BTS để yêu cầu giải
phóng kết nối tại lớp 2. BTS xác nhận bằng bản tin UA và xác nhận giải
phóng kết nối của giao diện không khí Air bằng bản tin REL_IND và BSC
chuyển tiếp tới MSC bằng bản tin CLR_CMP. BSC yêu cầu TRX trong bản
tin RF_CHAN_REL để giải phóng nguồn chiếm giữ trên giao diện Air cho
BTS. MSC gửi bản tin RLSD yêu cầu giải phóng nguồn SCCP. BTS gửi bản
tin RF_CHAN_REL_ACK cho BSC xác nhận giải phóng trên giao diện Air,
đồng thời BSC cũng gửi cho MSC bản tin RLC để xác nhận việc giải phóng
của nguồn SCCP.

b. Cập nhật vị trí trong NSS

Khi cập nhật vị trí làm thay đổi VLR thì luôn phải truy cập với thông tin trong
HLR, còn nếu như việc cập nhật vị trí mà không làm thay đổi VLR thì không cần truy
cập thông tin ở HLR. Trong HLR luôn chỉ có thông tin về vùng VLR của thuê bao, nó
không có thông tin cụ thể về vùng định vị. Mọi trạng thái của MS luôn được EIR kiểm
tra.

Hình 2.31a: Cập nhật vị trí trong NSS

• VLR mới yêu cầu chứng thực dữ liệu (SRES, RAND, Ki) từ VLR cũ sau
khi nhận được bản tin LOC_UPD_REQ từ BSC qua giao diện A. VLR mới
gửi thông tin nhận dạng dữ liệu TMSI cũ cho VLR cũ nhờ HLR (dữ liệu ban
đầu), sự chứng thực dữ liệu sẻ được đáp lại cho VLR mới.
• Sau khi gửi bản tin LOC_UDP_ACC, VLR mới xác nhận với HLR rằng
MS đã chuyển vùng VLR mới. Và gửi bản tin chứa IMSI và LMSI mới cho

61


HLR cập nhật. HLR gửi bản tin yêu cầu VLR cũ xoá dữ liệu về thêu bao để
cập nhật dữ liệu về vị trí mới của thuê bao, và được VLR cũ đáp trả bằng bản
tin tương tự thông báo đả huỷ. Cùng lúc này VLR mới nhận được từ HLR tất
cả dử liệu thuê bao trong một bản tin ‘insertSubcriberData’.
• VLR mới đáp trả bản tin tương tự để thông báo là đả cập nhật và HLR gửi
bản tin ‘updataLocation tới cho VLR mới thông báo thủ tục cập nhật có thể
khép lại cả hai bên.

Việc cập nhật và chứng thực vị trí một MS còn nhằm mục đích làm giảm ăn trộm
thiết bị viển thông. Hệ thống NSS là cơ sở dữ liệu của thuê bao còn EIR chứa một khoá
nhận dạng bí mật IMEI nhằm kiểm tra chứng thực thuê bao trong mạng GSM. Việc
kiểm tra có thể tiến hành qua các bước như sau:

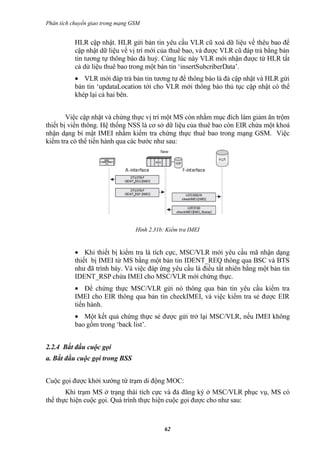

Hình 2.31b: Kiểm tra IMEI

• Khi thiết bị kiểm tra là tích cực, MSC/VLR mới yêu cầu mã nhận dạng
thiết bị IMEI từ MS bằng một bản tin IDENT_REQ thông qua BSC và BTS
như đã trình bày. Và việc đáp ứng yêu cầu là điều tất nhiên bằng một bản tin
IDENT_RSP chứa IMEI cho MSC/VLR mới chứng thực.
• Để chứng thực MSC/VLR gửi nó thông qua bản tin yêu cầu kiểm tra
IMEI cho EIR thông qua bản tin checkIMEI, và việc kiểm tra sẻ được EIR
tiến hành.
• Một kết quả chứng thực sẻ được gửi trở lại MSC/VLR, nếu IMEI không
bao gồm trong ‘back list’.

2.2.4 Bắt đầu cuộc gọi
a. Bắt đầu cuộc gọi trong BSS

Cuộc gọi được khởi xướng từ trạm di động MOC:
Khi trạm MS ở trạng thái tích cực và đả đăng ký ở MSC/VLR phục vụ, MS có
thể thực hiện cuộc gọi. Quá trình thực hiện cuộc gọi được cho như sau:

62


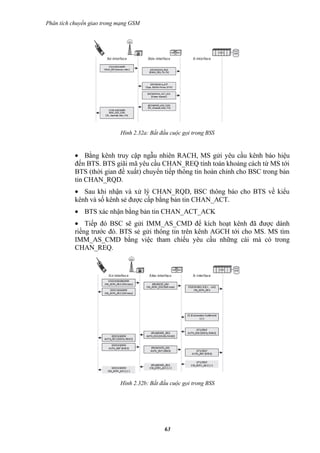

Hình 2.32a: Bắt đầu cuộc gọi trong BSS

• Bằng kênh truy cập ngẫu nhiên RACH, MS gửi yêu cầu kênh báo hiệu
đến BTS. BTS giãi mã yêu cầu CHAN_REQ tính toán khoảng cách từ MS tới
BTS (thời gian đề xuất) chuyển tiếp thông tin hoàn chỉnh cho BSC trong bản
tin CHAN_RQD.
• Sau khi nhận và xử lý CHAN_RQD, BSC thông báo cho BTS về kiểu
kênh và số kênh sẻ được cấp bằng bản tin CHAN_ACT.
• BTS xác nhận bằng bản tin CHAN_ACT_ACK
• Tiếp đó BSC sẽ gửi IMM_AS_CMD để kích hoạt kênh đã được dành
riềng trước đó. BTS sẻ gửi thông tin trên kênh AGCH tới cho MS. MS tìm
IMM_AS_CMD bằng việc tham chiếu yêu cầu những cái mà có trong
CHAN_REQ.

Hình 2.32b: Bắt đầu cuộc gọi trong BSS

63


• Một bản tin chứa thông tin xác định thuê bao (ISMI hay TMSI) và xác
định yêu cầu dịch vụ sẻ được gửi trong bản tin CM_SERV_REQ trong khung
SABM (LAPDm) của lớp 2. BTS xác nhận lớp 2 đả được thiết lập bằng việc
lặp lại bản tin CM_SERV_REQ chứa trong khung UA đồng thời chuyển tiếp
thông tin này tới BSC. BSC xử lý một phần bản tin và thêm LAC + CI vào rồi
đóng gói trong CR (SCCP) giống như CL3I (BSSM). Bản tin này cũng như
một yêu cầu cho một kết nối SCCP tới MSC.
• MSC nhận và trả lời bằng khung CC nếu như nó có khả năng cung cấp
một kết nối SCCP. Từ thời điểm này một kết nối logic được hình thành từ
MS tới MSC/VLR. Đồng thời nó cũng trả lời cho MS thông qua BSC trên kết
nối SCCP đả được thiết lập và qua BTS, bản tin này trong suốt với cả BTS và
BSC. Thông tin bao gồm chuổi 13bit ngẫu nhiên RAND và số chuổi khoá
mật mã CKSN chứa trong VLR.
AUTH_RSP tới MSC/VLR, đây là một bản tin trong suốt với BTS và BSC.
VLR sẽ so sánh SRES với giá trị được cung cấp bởi HLR. Sự chứng thực là
thành công, nếu cả hai là phù hợp. Khi đó MSC/VLR xác nhận yêu cầu dịch
vụ trong bản tin trong suốt CM_SERV_ACC tới MS.

Hình 2.32c: Bắt đầu cuộc gọi trong BSS

• MSC/VLR sẻ kiểm tra thông tin SRES nếu chứng thực nó sẻ gửi thông tin
tới MS và BTS. BTS sau khi nhận được bản tin sẽ giải phóng một phần bản
tin ENCR_CMD (nó là khoá mã Kc), bản tin này sau đó được thuật toán A4
biến thành chuổi ngẩu nhiên và gửi phần còn lại của bản tin
CIPH_MOD_CMD tới MS. MS xác nhận bằng cách gửi bản tin
CIPH_MOD_COM tới BSC và được BSC xử lý chuyển thành bản tin
CIPHER_MODE_CMP tới MSC/VLR mã hoá để kích hoạt.

64


IMEI.
• MSC/VLR gán TMSI mới (đây là thông tin được sử dụng thay cho IMSI
để theo dõi những thuê bao khó hơn).TMSI được sử dụng để xác định tạm
thời một thuê bao vào bản tin TMSI_REAL_CMD, một bản tin trong suôt với
BTS và BSC và gửi tới cho MS. Chú ý việc ấn định một TMSI mới có thể
xảy ra vào lúc cuối bên trong LOC_UPD_ACC.
• MS xác nhận với bản tin TMSI_REAL_COM rằng TMSI mới đả được
lưu trữ.
Như vậy việc cập nhật vị trí đã xong và việc thiết lập cuộc gọi bắt đầu

Hình 2.32d: Bắt đầu cuộc gọi trong BSS

• Sau khi qua trinh cập nhật vị trí xong MS gửi tới MSC/VLR bản tin
SETUP trong suốt qua BTS và BSC, bao gồm các thông số như: khả năng
mạng, các thông số đảm bảo khả năng tương thích gữi hai thiết bị MS, số
thoại phía bị gọi,và các dịch vụ bổ sung. Sau khi MSC/VLR nhận được thông
tin nó gửi một bản tin IAM (ISUP) để cài đặt một kết nối MSC/VLR xác
nhận với bản tin CALL_PROC rằng IAM đã được gửi và MSC đang xử lý
thiết lập cuộc gọi. Bản tin này trong suôt qua BTS và BSC tới MS.
• Tại cùng thời điểm, nếu thiết lập cuộc gọi muộn OACSU (Off Air Call
SetUp) có nghĩa là kênh tiếng ở giao vô tuyến được cấp phát ở thời điểm
muộn nhất. Nếu OACSU là tích cực thì kênh tiếng và FACCH tương ứng chỉ
được thiết lập ngay trước kết nối khi đảm bảo rằng phía bị gọi đả trả lời. Còn
nếu kết nối được thiết lập không có OACSU thì MSC sẻ gửi bản tin

65


ASS_REQ tới BSC với nội dung quan trọng là ấn định một kênh mà sẻ được
sử dụng cho kết nối giao diện Air. Ở đây BSC kiểm tra nếu có kênh lưu
lượng rỗi nó ấn định kênh này cho cuộc gọi và yêu cầu BTS tích cực kênh
này. Để biết được tình trạng lớp vật lý trên giao diện Air BSC hỏi BTS qua
bản tin PHY_CONTEXT_REQ trước khi BSC gán kênh TCH trên giao diện
A. BTS đáp lại bản tin PHY_CONEXT_CONF mang nội dung về khoảng
cách thực tế của MS và thiết lập công suất phát cho MS và BS. Sau khi nhận
và xử lý bản tin ASS_REQ, BSC sẻ báo tin cho BTS về kiểu kênh và số kênh
sẻ được dành riêng bằng bản tin CHAN_ACT. BTS xác nhận việc nhận và xử
lý bằng bản tin CHAN_ACT_ACK.
• Sau đó BSC sẻ chỉ cho BTS và MS một kênh giao vận TCH với bản tin
ASS_CMD chứa thông tin TRX và TS. Kênh này được dùng cho giao diện
Air.

Hình 2.32e: Bắt đấu cuộc gọi trong BSS

• MS gửi khung SABM thông qua kênh FACCH cho BTS để yêu cầu thiết
lập kết nối ở lớp 2 LAPDm. BTS xác nhận bằng bản tin UA (LAPDm) trong
lớp 2 đả được thiết lập. Tại cùng một thời điểm gửi bản tin ÉT_IND về việc
thiết lập kết nối 2 cho BSC trên giao diện BSC.
• MS gửi một bản tin trong suôt ASS_COM tới MSC đây là dữ liệu lớp 3
kênh giao vận và cũng đồng thời là bản tin công nhận ASS_REQ.
• Lúc này BSC sẻ giải phóng kênh điều khiển đả chiếm giữ lúc trước, kênh
dùng để thiết lập cuộc gọi bằng bản tin RF_CHAN_REL thông báo cho BTS.
BTS xác nhận việc giải phóng kênh bằng bản tin đáp trả RF_CH_REL_ACK.

66


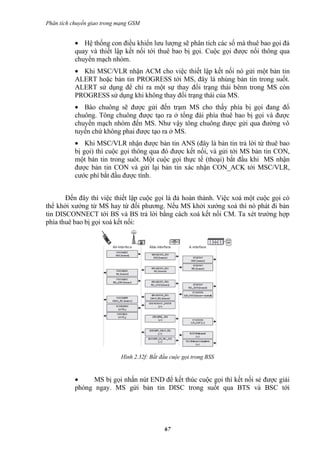

• Hệ thống con điều khiển lưu lượng sẽ phân tích các số mà thuê bao gọi đả
quay và thiết lập kết nối tới thuê bao bị gọi. Cuộc gọi được nối thông qua
chuyển mạch nhóm.
• Khi MSC/VLR nhận ACM cho việc thiết lập kết nối nó gửi một bản tin
ALERT hoặc bản tin PROGRESS tới MS, đây là nhúng bản tin trong suốt.
ALERT sử dụng để chỉ ra một sự thay đổi trạng thái bênn trong MS còn
PROGRESS sử dụng khi không thay đổi trạng thái của MS.
• Báo chuông sẽ được gửi đến trạm MS cho thấy phía bị gọi đang đổ
chuông. Tông chuông được tạo ra ở tổng đài phía thuê bao bị gọi và được
chuyển mạch nhóm đến MS. Như vậy tông chuông được gửi qua đường vô
tuyến chứ không phai được tạo ra ở MS.
• Khi MSC/VLR nhận được bản tin ANS (đây là bản tin trả lời từ thuê bao
bị gọi) thì cuộc gọi thông qua đó được kết nối, và gửi tới MS bản tin CON,
một bản tin trong suôt. Một cuộc gọi thực tế (thoại) bắt đầu khi MS nhận
được bản tin CON và gửi lại bản tin xác nhận CON_ACK tới MSC/VLR,
cước phí bắt đầu được tính.

Đến đây thì việc thiết lập cuộc gọi là đả hoàn thành. Việc xoá một cuộc gọi có
thể khởi xướng từ MS hay từ đối phương. Nếu MS khởi xướng xoá thì nó phát đi bản
tin DISCONNECT tới BS và BS trả lời bằng cách xoá kết nối CM. Ta xét trường hợp
phía thuê bao bị gọi xoá kết nối:

Hình 2.32f: Bắt đầu cuộc gọi trong BSS

• MS bị gọi nhấn nút END để kết thúc cuộc gọi thì kết nối sẻ được giải
phóng ngay. MS gửi bản tin DISC trong suốt qua BTS và BSC tới

67


MSC/VLR. MSC/VLR đáp lại bằng bản tin REL cũng trong suốt tới MS.
Việc tính cước cũng chấm dứt
• MS gửi bản tin REL_COM để giai phóng kết nối tới MSC/VLR. Sau
khi cuộc gọi kết thúc kênh chiếm giữ trên giao diện A sẻ được giải phóng.
MSC gửi bản tin CLR_CMD tới BSC, BSC xử lý và chuyển tiếp bản tin
CHAN_REL tới BTS và MS. Đồng thời BSC yêu cầu BTS ngừng gửi bản tin
ở kênh SACCH bằng việc gửi bản tin DEACT_SACCH. Khi mà MS nhận
được bản tin CHAN_REL nó sẻ tự động gữi trở lại bản tin DISC bản tin lớp 2
yêu cầu BTS giải phóng kết nối ở lớp 2. BTS xác nhận và đáp trả bản tin UA.
đồng thời gửi bản tin REL_IND cho BSC để xác nhận sự giải phóng kết nối
giao diện A. BSC phân tích và gửi bản tin này tới MSC thông qua bản tin
CLR_CMP. Với bản tin RF_CHAN_REL, BSC yêu cầu TRX giải phóng
nguồn chiếm giữ trên giao diện A. MSC yêu cầu BSC giải phóng kết nối
SCCP thông qua bản tin RLSD. Và BTS xác nhận việc giải phóng trên giao
diện A đồng thời BSC cũng gửi MSC bản tin RLC xác nhận kết nối SCCP
được giải phóng.

Lưu ý: Các bản tin trên giao diện Air ở trên được truyền trên hai kênh FACCH và
SDCCH.

Báo hiệu sự giao vận trong thời gian kết nối:

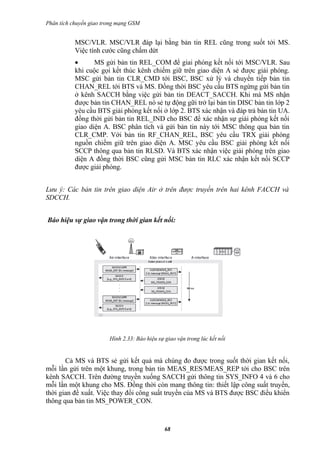

Hình 2.33: Báo hiệu sự giao vận trong lúc kết nối

Cả MS và BTS sẻ gửi kết quả mà chúng đo được trong suốt thời gian kết nối,
mỗi lần gửi trên một khung, trong bản tin MEAS_RES/MEAS_REP tới cho BSC trên
kênh SACCH. Trên đường truyền xuống SACCH gửi thông tin SYS_INFO 4 và 6 cho
mỗi lần một khung cho MS. Đồng thời còn mang thông tin: thiết lập công suất truyền,
thời gian đề xuất. Việc thay đổi công suất truyền của MS và BTS được BSC điều khiển
thông qua bản tin MS_POWER_CON.

68


b. Bắt đầu cuộc gọi trong NSS

Trong hệ thống NSS một yêu cầu kết nối của một thuê bao có thể được định
hướng thông qua:
- Tới cùng một PLMN (MS-MS).
- Tới từ PLMN khác (MS-MS).
- Tới từ mạng tích hợp số ISDN.
- Tới từ mạng điện thoại tương tự PSTN.
Dưới đây là ví dụ về cuộc gọi MOC cho các trường hợp trên. Tổng đài cổng
GMSC được sử dụng cho việc chuyển đổi từ mạng ISDN hay PSTN vào mạng GSM.

Hình 2.34a: Bắt đầu cuộc gọi trong NSS

• Cuộc gọi khởi phát từ MS trong mạng di động ra mạng ngoài ISDN bắt
đầu bằng việc MSC/VLR nhận một bản tin khởi tạo yêu cầu
CM_SERV_REQ từ BSC
• Bản tin SETUP mang thông tin về số điện thoại của thuê bao bị gọi sẻ
được gửi tới MSC MSC xử lý và gửi khung IAM mang thông tin yêu cầu ra
tới GMSC. GMSC chuyển tiếp bản tin tới tổng đài ISDN. Khi việc định tuyến
cuộc gọi trong mạng ISDN hoàn tất. Việc gửi thông tin về việc phía thuê bao
số đang đổ chuông sẻ được tổng đài ISDN gửi quay trở lại GMSC qua bản tin
ACM và chuyển tiếp qua MSC và MSC xử lý chuyển tới cho MS thông qua
bản tin ALERT hay PROGRESS.

69


• Cũng đồng thời tổng đài ISDN gửi một bản tin ANM nội dung trả lời tin
nhắn từ thuê bao di động và được MSC xử lý thành bản tin CON gửi cho MS
qua BSS. Và BSC cũng gửi đáp lại bản tin CON_ACK.
• Như vậy một kết nối đả được nối thông cho hai thuê bao ở hai mạng khác
nhau. Cuộc đàm thoại bắt đầu nếu bên thuê bao số nhấc ống nghe. Và việc
tính cước cũng bắt đầu được tính.
• Khi một bên kết thúc cuộc gọi. Ở trường hợp này là phía MS một bản tin
DISC được gửi tới MSC và chuyển tiếp sang GMSC và qua tổng đài ISDN
bằng bản tin REL trong ISUP và đồng thời một bản tin REL (BSSAP) tới cho
MS. Đồng thời chấm dứt việc tính cước.
• Tổng đài ISDN xác nhận bằng việc gửi bản tin RLC (trong phần ISUP)
cho MSC thông qua GMSC. MS xác nhận bản tin REL giải phóng kết nối
bằng bản tin REL_COM.

2.2.5 Cuộc gọi từ đầu cuối di động
a. Đầu cuối di động gọi trong BSS

Cuộc gọi MTC (Mobile Terminal Call) mặc dù không xuất phát từ MS nhưng
vẩn có nhiều điểm giống MOC tuy nhiên vẩn có nhiều điểm khác nhau:
- CHAN_REQ của MS trong MTC là sự trả lời cho PAGING_REQ còn trong
MOC thì nó là yêu cầu của MS cho khởi tạo cuộc gọi.
- Bản tin đầu tiên gửi trên một SDCCH mới không phải là CM_SERV_REQ
mà là PAG_RSP.
- Bản tin SETUP trong MTC được khởi tạo từ MSC/VLR chứ không phải từ
MS.

Một thí dụ về cuộc gọi MTC:

70


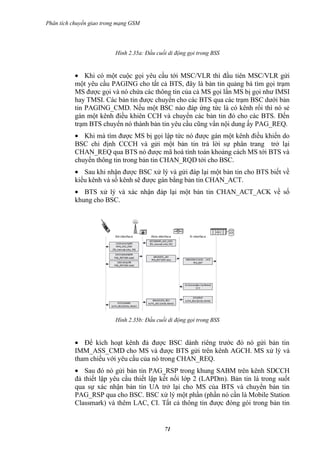

Hình 2.35a: Đầu cuối di động gọi trong BSS

• Khi có một cuộc gọi yêu cầu tới MSC/VLR thì đầu tiên MSC/VLR gửi
một yêu cầu PAGING cho tất cả BTS, đây là bản tin quảng bá tìm gọi trạm
MS được gọi và nó chứa các thông tin của cả MS gọi lẩn MS bị gọi như IMSI
hay TMSI. Các bản tin được chuyển cho các BTS qua các trạm BSC dưới bản
tin PAGING_CMD. Nếu một BSC nào đáp ứng tức là có kênh rổi thì nó sẻ
gán một kênh điều khiên CCH và chuyển các bản tin đó cho các BTS. Đến
trạm BTS chuyển nó thành bản tin yêu cầu cũng vẩn nội dung ấy PAG_REQ.
• Khi mà tìm được MS bị gọi lập tức nó được gán một kênh điều khiển do
BSC chỉ định CCCH và gửi một bản tin trả lời sự phân trang trở lại
CHAN_REQ qua BTS nó được mã hoá tính toán khoảng cách MS tới BTS và
chuyển thông tin trong bản tin CHAN_RQD tới cho BSC.
• Sau khi nhận được BSC xử lý và gửi đáp lại một bản tin cho BTS biết về
kiểu kênh và số kênh sẽ được gán bằng bản tin CHAN_ACT.
• BTS xử lý và xác nhận đáp lại một bản tin CHAN_ACT_ACK về số
khung cho BSC.

Hình 2.35b: Đầu cuối di động gọi trong BSS

• Để kích hoạt kênh đả được BSC dành riêng trước đó nó gửi bản tin
IMM_ASS_CMD cho MS và được BTS gửi trên kênh AGCH. MS xử lý và
tham chiếu với yêu cầu của nó trong CHAN_REQ.
• Sau đó nó gửi bản tin PAG_RSP trong khung SABM trên kênh SDCCH
đả thiết lập yêu cầu thiết lập kết nối lớp 2 (LAPDm). Bản tin là trong suốt
qua sự xác nhận bản tin UA trở lại cho MS của BTS và chuyển bản tin
PAG_RSP qua cho BSC. BSC xử lý một phần (phần nó cần là Mobile Station
Classmark) và thêm LAC, CI. Tất cả thông tin được đóng gói trong bản tin

71


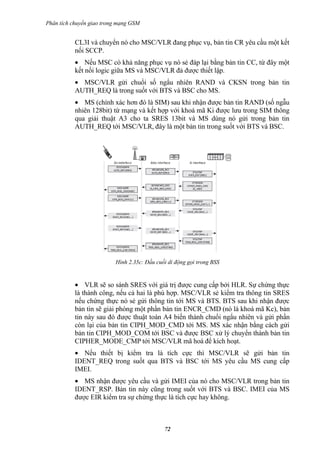

CL3I và chuyển nó cho MSC/VLR đang phục vụ, bản tin CR yêu cầu một kết
nối SCCP.
• Nếu MSC có khả năng phục vụ nó sẻ đáp lại bằng bản tin CC, từ đây một
kết nối logic giữa MS và MSC/VLR đả được thiết lập.
• MSC/VLR gửi chuổi số ngẩu nhiên RAND và CKSN trong bản tin
AUTH_REQ là trong suốt với BTS và BSC cho MS.
AUTH_REQ tới MSC/VLR, đây là một bản tin trong suốt với BTS và BSC.

Hình 2.35c: Đầu cuối di động gọi trong BSS

• VLR sẽ so sánh SRES với giá trị được cung cấp bởi HLR. Sự chứng thực
là thành công, nếu cả hai là phù hợp. MSC/VLR sẻ kiểm tra thông tin SRES
nếu chứng thực nó sẻ gửi thông tin tới MS và BTS. BTS sau khi nhận được
bản tin sẽ giải phóng một phần bản tin ENCR_CMD (nó là khoá mã Kc), bản
tin này sau đó được thuật toán A4 biến thành chuổi ngẩu nhiên và gửi phần
còn lại của bản tin CIPH_MOD_CMD tới MS. MS xác nhận bằng cách gửi
bản tin CIPH_MOD_COM tới BSC và được BSC xử lý chuyển thành bản tin
CIPHER_MODE_CMP tới MSC/VLR mã hoá để kích hoạt.
IMEI.

72


• MSC/VLR gán TMSI mới (đây là thông tin được sử dụng thay cho IMSI
để theo dõi những thuê bao khó hơn).TMSI được sử dụng để xác định tạm
thời một thuê bao vào bản tin TMSI_REAL_CMD, một bản tin trong suôt với
BTS và BSC và gửi tới cho MS.
• MS xác nhận với bản tin TMSI_REAL_COM rằng TMSI mới đả được
lưu trữ.

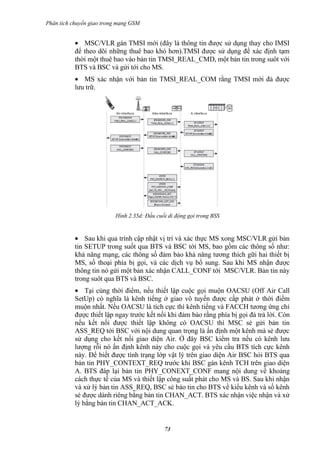

Hình 2.35d: Đầu cuối di động gọi trong BSS

• Sau khi qua trình cập nhật vị trí và xác thực MS xong MSC/VLR gửi bản
tin SETUP trong suốt qua BTS và BSC tới MS, bao gồm các thông số như:
khả năng mạng, các thông số đảm bảo khả năng tương thích gữi hai thiết bị
MS, số thoại phía bị gọi, và các dịch vụ bổ sung. Sau khi MS nhận được
thông tin nó gửi một bản xác nhận CALL_CONF tới MSC/VLR. Bản tin này
trong suôt qua BTS và BSC.
• Tại cùng thời điểm, nếu thiết lập cuộc gọi muộn OACSU (Off Air Call
SetUp) có nghĩa là kênh tiếng ở giao vô tuyến được cấp phát ở thời điểm
muộn nhất. Nếu OACSU là tích cực thì kênh tiếng và FACCH tương ứng chỉ
được thiết lập ngay trước kết nối khi đảm bảo rằng phía bị gọi đả trả lời. Còn
nếu kết nối được thiết lập không có OACSU thì MSC sẻ gửi bản tin
ASS_REQ tới BSC với nội dung quan trọng là ấn định một kênh mà sẻ được
sử dụng cho kết nối giao diện Air. Ở đây BSC kiểm tra nếu có kênh lưu
lượng rỗi nó ấn định kênh này cho cuộc gọi và yêu cầu BTS tích cực kênh
này. Để biết được tình trạng lớp vật lý trên giao diện Air BSC hỏi BTS qua
bản tin PHY_CONTEXT_REQ trước khi BSC gán kênh TCH trên giao diện
A. BTS đáp lại bản tin PHY_CONEXT_CONF mang nội dung về khoảng
cách thực tế của MS và thiết lập công suất phát cho MS và BS. Sau khi nhận
và xử lý bản tin ASS_REQ, BSC sẻ báo tin cho BTS về kiểu kênh và số kênh
sẻ được dành riêng bằng bản tin CHAN_ACT. BTS xác nhận việc nhận và xử
lý bằng bản tin CHAN_ACT_ACK.

73


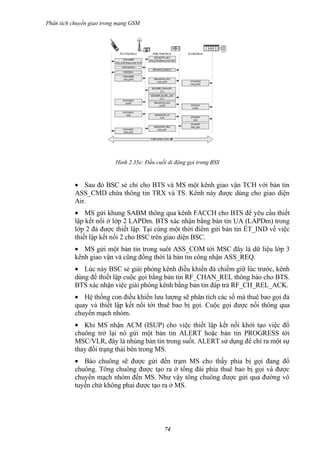

Hình 2.35e: Đầu cuối di động gọi trong BSS

• Sau đó BSC sẻ chỉ cho BTS và MS một kênh giao vận TCH với bản tin
ASS_CMD chứa thông tin TRX và TS. Kênh này được dùng cho giao diện
Air.
• MS gửi khung SABM thông qua kênh FACCH cho BTS để yêu cầu thiết
lập kết nối ở lớp 2 LAPDm. BTS xác nhận bằng bản tin UA (LAPDm) trong
lớp 2 đả được thiết lập. Tại cùng một thời điểm gửi bản tin ÉT_IND về việc
thiết lập kết nối 2 cho BSC trên giao diện BSC.
• MS gửi một bản tin trong suôt ASS_COM tới MSC đây là dữ liệu lớp 3
kênh giao vận và cũng đồng thời là bản tin công nhận ASS_REQ.
• Lúc này BSC sẻ giải phóng kênh điều khiển đả chiếm giữ lúc trước, kênh
dùng để thiết lập cuộc gọi bằng bản tin RF_CHAN_REL thông báo cho BTS.
BTS xác nhận việc giải phóng kênh bằng bản tin đáp trả RF_CH_REL_ACK.
• Hệ thống con điều khiển lưu lượng sẽ phân tích các số mà thuê bao gọi đả
quay và thiết lập kết nối tới thuê bao bị gọi. Cuộc gọi được nối thông qua
chuyển mạch nhóm.
• Khi MS nhận ACM (ISUP) cho việc thiết lập kết nối khởi tạo việc đổ
chuông trở lại nó gửi một bản tin ALERT hoặc bản tin PROGRESS tới
MSC/VLR, đây là nhúng bản tin trong suốt. ALERT sử dụng để chỉ ra một sự
thay đổi trạng thái bên trong MS.
• Báo chuông sẽ được gửi đến trạm MS cho thấy phía bị gọi đang đổ
chuông. Tông chuông được tạo ra ở tổng đài phía thuê bao bị gọi và được
chuyển mạch nhóm đến MS. Như vậy tông chuông được gửi qua đường vô
tuyến chứ không phai được tạo ra ở MS.

74


• Khi MSC/VLR nhận được bản tin ANS (ISUP) (đây là bản tin trả lời từ
thuê bao bị gọi, tức thuê bao bị gọi nhấn phim OK) thì cuộc gọi thông qua đó
được kết nối, và gửi tới MSC/VLR bản tin CON, một bản tin trong suôt. Một
cuộc gọi thực tế (thoại) bắt đầu khi MSC/VLR nhận được bản tin CON và
gửi lại bản tin xác nhận CON_ACK tới MS, cước phí bắt đầu được tính.
Đến đây thì việc thiết lập cuộc gọi là đả hoàn thành. Việc xoá một cuộc gọi có
thể khởi xướng từ MS hay từ đối phương. Nếu MS khởi xướng xoá thì nó phát đi bản
tin DISCONNECT tới BS và BS trả lời bằng cách xoá kết nối CM. Ta xét trường hợp
phía thuê bao gọi xoá kết nối:

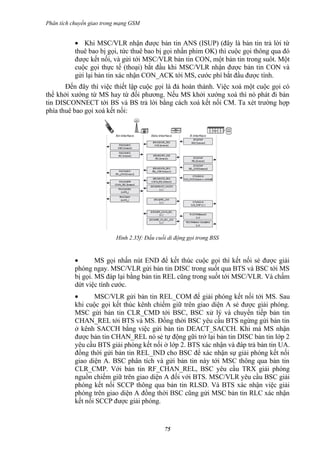

Hình 2.35f: Đầu cuối di động gọi trong BSS

• MS gọi nhấn nút END để kết thúc cuộc gọi thì kết nối sẻ được giải
phóng ngay. MSC/VLR gửi bản tin DISC trong suốt qua BTS và BSC tới MS
bị gọi. MS đáp lại bằng bản tin REL cũng trong suốt tới MSC/VLR. Và chấm
dứt việc tính cước.
• MSC/VLR gửi bản tin REL_COM để giải phóng kết nối tới MS. Sau
khi cuộc gọi kết thúc kênh chiếm giữ trên giao diện A sẻ được giải phóng.
MSC gửi bản tin CLR_CMD tới BSC, BSC xử lý và chuyển tiếp bản tin
CHAN_REL tới BTS và MS. Đồng thời BSC yêu cầu BTS ngừng gửi bản tin
ở kênh SACCH bằng việc gửi bản tin DEACT_SACCH. Khi mà MS nhận
được bản tin CHAN_REL nó sẻ tự động gữi trở lại bản tin DISC bản tin lớp 2
yêu cầu BTS giải phóng kết nối ở lớp 2. BTS xác nhận và đáp trả bản tin UA.
đồng thời gửi bản tin REL_IND cho BSC để xác nhận sự giải phóng kết nối
giao diện A. BSC phân tích và gửi bản tin này tới MSC thông qua bản tin
CLR_CMP. Với bản tin RF_CHAN_REL, BSC yêu cầu TRX giải phóng
nguồn chiếm giữ trên giao diện A đối với BTS. MSC/VLR yêu cầu BSC giải
phóng kết nối SCCP thông qua bản tin RLSD. Và BTS xác nhận việc giải
phóng trên giao diện A đồng thời BSC cũng gửi MSC bản tin RLC xác nhận
kết nối SCCP được giải phóng.

75


Như vậy chúng ta thấy các thủ tục trong MTC và MOC hoàn toàn tương tự nhau.
Chúng như là các bản tin trong suôt gửi từ MS này tới cho MS khác thông qua
MSC/VLR phục vụ và BSC lẩn BTS làm các trạm trung gian.

b. Đầu cuối di động gọi trong NSS
Việc tìm kiếm một thuê bao di động là một trong những công việc quan trọng
nhất trong suôt thời gian MTC. Vậy cái gì làm việc này và các tổng đài ISDN và BSS
kết hợp với nhau như thế nào để tìm kiểm một MS hay ngược lại. Để định tuyến một
cuộc gọi tới thuê bao số hay tương tự thì việc gắn các mã vùng mã quốc gia là điều quan
trọng nhưng đối với một cuộc gọi giữa hai MS với nhau thì điều đó là không cần thiết.
Sau khi tổng đài GMSC nhận một cuộc gọi từ mạng ngoài nó sẻ chuyển tới cho hệ
thông NSS trong mạng. HLR đả có một định danh về các thuê bao nhưng HLR không
có vị trí chính xác của thuê bao (vị trí vùng), vậy nó phải tìm đến VLR. VLR gán một
MSRN cho mục đích định tuyến và cung cấp số tới HLR. HLR chuyển tiếp nó tới MSC,
MSC sẻ sử dụng nó để định tuyến cuộc gọi tới đích nơi mà MSC/VLR đang phục vụ.
Sau khi một kết nối vô tuyến tới MS được thiết lập, MSC/VLR sẻ cung cấp giao diện
chức năng giữa hệ thống NSS và ISDN. Nếu như là cuộc gọi từ mạng tương tự PSTN
thì tổng đài GMSC sẻ chuyển đổi tín hiệu tương tự sang tín hiệu số trong phần ứng dụng
ISDN ISUP của dịch vụlớp 3 trong mạng báo hiệu SS7. Tất cả các cuộc gọi từ mạng
bên ngoài đều được định tuyến tới tổng đài cổng GMSC. Còn nếu là một cuộc gọi trong
mạng thì không cần thông qua GMSC. Xét một ví dụ khi tổng đài cổng GMSC nhận
được một cuộc gọi yêu cầu xuất phát từ mạng ISDN:

Hình 2.36a: Đầu cuối di động gọi trong NSS

• Khi tổng đài GMSC nhận được một bản tin IAM (ISUP) cho thuê bao di
động thì đầu tiên HLR của thuê bao yêu cầu thông tin định vị, thông tin này
nhận từ MSISDN. Ban đầu GMSC gửi một bản tin sendRouting Info (MAP)
trên giao diện C tới HLR. HLR có thông tin mà được VLR cập nhật và HLR
gửi một bản tin provideRoamingNumber (MAP) để xác định thông tin định
tuyến MSRN.

76


• MSC/VLR gán tạm thời MSRN và phản hồi lại HLR bản tin tương tự
provideRoamingNumber. HLR sẻ gửi một phần MSRN cho GMSC để nó cấp
phát khởi tạo định tuyến của yêu cầu cuộc gọi tới kích hoạt MSC/VLR. Thực
hiện việc đó bằng bản tin IAM (Initial Address Message) trong ISUP. Bản tin
được chuyển tới MS bằng bản tin PAGING. Đây là một bản tin quảng bá cho
các BTS/BSC để tìm gọi MS.
• Khi các MS nhận được bản tin chúng sẻ đối chiếu các thông tin (xử lý) nếu
MS nào phù hợp sẻ đáp lại một bản tin trong suốt CIPHER_MODE_CMP tới
cho MSC. Và MSC gửi một bản tin SETUP tới cho MS. MS sẻ xác nhận cuộc
gọi với bản tin CALL_COF. Ở quá trình này là quá trình thiết lập công suất
phát của MS và BTS rồi gửi thông báo cho BSC.

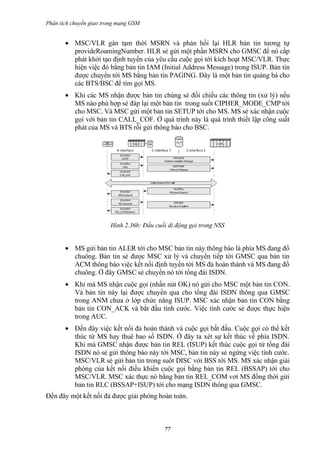

Hình 2.36b: Đầu cuối di động gọi trong NSS

• MS gửi bản tin ALER tới cho MSC bản tin này thông báo là phía MS đang đổ
chuông. Bản tin sẻ được MSC xử lý và chuyển tiếp tới GMSC qua bản tin
ACM thông báo việc kết nối định tuyến tới MS đả hoàn thành và MS đang đổ
chuông. Ở đây GMSC sẻ chuyển nó tới tổng đài ISDN.
• Khi mà MS nhận cuộc gọi (nhấn nút OK) nó gửi cho MSC một bản tin CON.
Và bản tin này lại được chuyển qua cho tổng đài ISDN thông qua GMSC
trong ANM chưa ở lớp chức năng ISUP. MSC xác nhận bản tin CON bằng
bản tin CON_ACK và bắt đầu tính cước. Việc tính cước sẻ được thực hiện
trong AUC.
• Đến đây việc kết nối đả hoàn thành và cuộc gọi bắt đầu. Cuộc gọi có thể kết
thúc từ MS hay thuê bao số ISDN. Ở đây ta xét sự kết thúc về phía ISDN.
Khi mà GMSC nhận được bản tin REL (ISUP) kết thúc cuộc gọi từ tổng đài
ISDN nó sẻ gửi thông báo này tới MSC, bản tin này sẻ ngừng việc tính cước.
MSC/VLR sẻ gửi bản tin trong suôt DISC với BSS tới MS. MS xác nhận giải
phóng của kết nối điều khiển cuộc gọi bằng bản tin REL (BSSAP) tới cho
MSC/VLR. MSC xác thực nó bằng bản tin REL_COM vơí MS đồng thời gửi
bản tin RLC (BSSAP+ISUP) tới cho mạng ISDN thông qua GMSC.
Đến đây một kết nối đả được giải phóng hoàn toàn.

77


Chương 3

CHUYỂN GIAO MẠNG GSM

Thủ tục chuyển giao là có thể xảy ra và là thủ tục qua trọng nhất để đẳm bảo tính
di động của MS trong lúc gọi. Mục đích của thủ tục là duy trì cuộc gọi đang thực hiện,
khi MS di chuyển từ một Cell tới Cell khác. Quyết định có thực hiện chuyển giao hay
không, được thực hiện bởi BSC phục vụ, hay nói khác là căn cứ vào kết quả đo của BTS
và MS gửi lên thì BSC sẻ quyết định có chuyển giao hay không, nếu có nó sẻ gửi yêu
cầu lên cho MSC. Trong khi gọi, MS định kỳ gửi kết quả đo tới BTS. Kết quả đo được
bao gồm: kết quả đo của MS về chất lượng tín hiệu của đường xuống (từ BTS tới MS)
của cuộc gọi và từ 6 Cell lân cận. BTS phục vụ đo đường lên (từ MS tới BTS) về chất
lượng tín hiệu vô tuyến của cuộc gọi và trước kết quả đo từ MS. Cả hai kết quả đo được
sẻ được BTS gửi tới BSC. Từ thông tin trong bản tin báo cáo kết quả đo, BSC dựa vào
đó sẻ có thể quyết định có chuyển giao tới cell khác hay không. Quyết định có hay
không thực hiện chuyển giao được thực hiện bởi một thuật toán đả được cài đặt và
thông số của nó được người quản trị mạng cài đặt.

Hình 3.0: Chuyển giao trong mạng GSM

Có các loại chuyển giao khác nhau, trong đó bao gồm các phần tử khác nhau của
mạng. Chuyển giao trong cùng BSC hay giữa các BTS không phức tạp như chuyển giao
giữa các MSC. Bây giờ ta sẻ đi tìm hiểu về các loại khác nhau của chuyển giao. Thứ tự
sắp xếp được liệt kê với sự tăng dần tính phức tạp: Trong cell/BTS, trong BSC, trong
MSC và cuối cùng là giữa các MSC khác nhau.

78


3.1 CÁC LOẠI CHUYỂN GIAO
3.1.1 Trong BTS

Gọi là chuyển giao trong cell hay trong cùng BTS cả hai được sử dụng trong văn
chương để diễn tả cùng một trạng thái: một sự thay đổi khe thời gian (kênh vật lý) hay
nói cách khác là một sự thay đổi tần số. Bởi vì một BTS có thể điều khiển một vài cell,
đúng nghĩa hơn ta phải gọi chuyển giao trong BTS (về tính logic) là đúng hơn là chuyển
giao trong cell. Ở đây có gì đó khác với định nghĩa chuyển giao ?

Chuyển giao trong cell thực sự trên thực tế là không có chuyển giao thực bởi vì
kết quả của nó chỉ để thay đổi tần số của cuộc gọi đang xảy ra. Thay đổi tần số được
thực hiện khi chất lượng của liên kết giảm và sự đo lường các cell kế cạnh cũng không
tốt hơn. Trong trường hợp này BSC điều khiển BTS phục vụ MS ra lệnh cho MS và
BTS trở về tần số khác, một tần số có thể cho chất lượng liên kết tốt hơn. Việc làm giảm
chất lượng liên kết là do ảnh hưỡng của các cuộc gọi khác trong các cell lân cận sử dụng
chung tần số (nhiểu đồng kênh) và do đó một giải pháp là cố gắng để thay đổi sang một
kênh khác (khe thời gian khác) mà có thể đảm bảo tốt hơn cho cuộc gọi.

Hình 3.1: Chuyển giao trong BTS

3.1.2 Chuyển giao trong cùng BSC

Chuyển giao trong BSC được thực hiện khi cell đích được điều khiển bởi một
BTS khác từ cell nguồn và cả hai BTS được điều khiển bởi cùng một BSC. MSC không
liên quan tới quá trình chuyển giao, nó chỉ được BSC thông báo cho khi chuyển giao
hoàn thành. Nếu cell đích được đặt vị trí trong LA khác, MS cần thực hiện cập nhật vị
trí một thủ tục sau khi kết thúc cuộc gọi hình 3.2.

Hình 3.2: Chuyển giao trong cùng BSC

79


3.1.3 Chuyển giao trong cùng MSC

Khi BSC quyết định chuyển giao là cần thiết, nhưng cell đích không được điều
khiển bở chính nó, nó cần sự giúp đở từ MSC để tìm ra vị trí chính xác của cell đang
được BSC nào đó quản lý, lúc này MSC mới tham gia vào quá trình chuyển giao. Cell
đích sẻ được xác định đúng vị trí trong một BSS khác nào đó mà cũng được quản lý bởi
cùng MSC. Khi tìm ra được BSS đích, MSC sẻ kết nối BSS nguồn với BSS đích và gửi
tin báo cho BSS nguồn khi đả sẵn sàng. Sau đó quá trình yêu cầu BTS đích cấp tài
nguyên, Sau khi việc cấp tài nguyên là thành công, MS sẻ được chỉ dẩn để truy cập kênh
mới và cuộc gọi sẻ được chuyển sang BSS mới.

Hình 3.3: Chuyển giao trong cùng MSC

3.1.4 Chuyển giao giữa các MSC

Thủ tục chuyển giao giữa các MSC khác nhau được thực hiện khi cell đích được
kết nối tới MSC khác (MSC-B) cho một cuộc gọi hiện thời được phục vụ bởi (MSC-A).
MSC-A được giao tiếp với MSC-B với yêu cầu chuyển giao, yêu cầu MSC-B (hay nói
chính xác là BTS đích) cấp tài nguyên cho cuộc gọi như trong trường hợp intra-MSC.

Hình 3.4: Chuyển giao giữa các MSC khác nhau

80


Khi tài nguyên được cấp, cuộc gọi được chuyển mạch như trong trường hợp
intra-MSC. Bởi vì MS đả chuyển sang một cell khác (được phục vụ bởi BSS/MSC-
VLR) mà MSC-A có tất cả thông tin về thuê bao trong VLR của nó. Thông tin chỉ được
chuyển qua cho MSC/VLR mới khi LU được thực hiện. Do vậy mà LU luôn được yêu
cầu lúc kết thúc cuộc gọi, khi chuyển giao giữa các MSC được thực hiện xong.

3.1.5 Nhận xét

Trên thực tế do 2 MSC không bao giờ lại được thiết kế để quản lý 2 BTS kế cạnh
mà 2 BTS do 2 MSC quản lý sẻ ở rất xa nhau nên vậy thời gian để MS di chuyển giữa
Cell này tới Cell kia là rất lâu, chưa có thiết bị nào di chuyển đủ nhanh để di chuyển tới
để dẫn đến chuyển giao mà khi đi tới cell đó nó phải qua cell kế cạnh như vậy đã xảy ra
chuyển giao trong cùng MSC hay BSC rồi. Và do vậy chuyển giao giữa 2 MSC khác
nhau sẻ không thể xẫy ra.

3.2 CÁC BỘ ĐỊNH THỜI

Trong mạng GSM các bộ định thời được sử dụng để kiểm soát quá trình xử lý
thông tin như trong một cuộc chuyển giao, đồng thời các bộ định thời được sử dụng ở
đây nhằm việc gây tắc nghẽn cuộc gọi (bị treo) hay gây nghẽn mạng khi các bản tin bị
mất và do đó nó giúp cho mạng kiểm soát, hạn chế tốt hơn việc lổi xảy ra trong quá
trình xử lý chuyển giao. Phần này chúng ta sẻ tìm hiểu các bộ định thời có liên quan với
chuyển giao trong cùng MSC.

T7

T7 là bộ định thời được đặt trong BSS và được khởi động khi bản tin
HND_RQD tới MSC (bước 3 trong sơ đồ 3.10). Khi thời gian định thời hết, bản tin
HND_RQD được truyền lại. Các trường hợp bộ timer T7 ngừng:
- Khi BSS nhận bản tin HND_CMD từ MSC.
- Bản tin RESET đả được nhận từ MSC, cho biết lổi nguy hiểm trong dữ
liệu trao đổi trên đường truyền. Bản tin RESET khởi động lại giao diện A
giữa MSC và BSC.
- Chất lượng liên kết vô tuyến tới MS cải thiện vì thế chuyển giao không
được yêu cầu thêm nữa.
- Cuộc gọi được kết thúc bởi một bên trong nhóm gọi đó hoặc bởi vì mất
liên kết vô tuyến.

81


T8

Bộ định thời T8 cũng được đặt trong BSC cũ. Bộ định thời đựơc bắt đầu khi bản
tin HND_CMD gửi tới MS (bước 9 trong hình 3.10). Lý do cho sự có mặt của timer là
để giữ tài nguyên vô tuyến trong BSS củ một thời gian để khi MS phải dùng đến nếu nó
không truy cập tới BSS mới hay kênh mới không được nó đáp ứng. Có 2 trường hợp để
T8 ngừng đếm:
- BSC nhận bản tin CLR_CMD từ MSC, bản tin thông báo cho BSC rằng
công việc của nó trong cuộc gọi đả hoàn thành và rằng tài nguyên của nó sử
dụng trong BSC củ đả được giải phóng dành cho cuộc gọi khác.
- BSC nhận một bản tin HND_FAI từ MS, thông báo cho BSC biết rằng
MS không thể truy tới BSS mới, và rằng cần được quay trở lại BSS củ.

Hình 3.5: Khoảng thời gian định thời của T8

Nếu thời gian định thời T8 hết mà BSC vẩn chưa nhận được bản tin CLR_CMD
từ MSC, BSC sẻ giải phóng toàn bộ tài nguyên được cấp cho cuộc gọi và gửi một bản
tin CLR_REQ tới cho MSC. MSC đáp ứng lại một bản tin CLR_CMD bản tin này lệnh
cho BSS giải phóng kênh củ đả được cấp. Vì nếu hết thời gian định thời T8 là toàn bộ
tài nguyên vô tuyến được cấp để cho cuộc gọi đả được BSS củ giải phóng dành cho
cuộc gọi khác. Do đó cuộc gọi sẻ bị mất, không thể quay về kênh củ nữa.

T3103

Timer T3103 được đặt trong mạng, nhưng vị trí chính xác của nó là không được
định rỏ. Từ sự bao hàm bản tin của nó, suy ra rằng nó chỉ ở một vài nơi trong BSS củ.
Bộ timer được khởi động bởi việc BSS củ gửi một bản tin HND_CMD tới cho MS. Có
2 trường hợp để T3103 ngừng đếm:
- Mạng (ví dụ BSS mới) nhận bản tin HND_COM (bước 18 trong sơ đồ
3.10). Bản tin này không nói lên thời gian định thời dừng ở đâu. Vì thế bản
tin CLR_CMD mang ý nghĩa là chuyển giao đả hoàn thành.

82


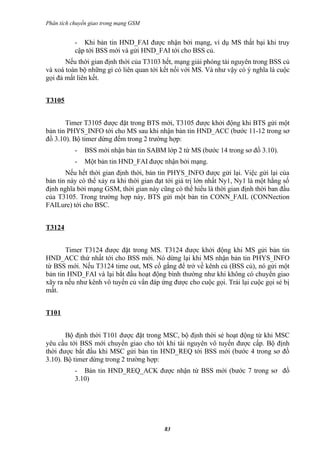

- Khi bản tin HND_FAI được nhận bởi mạng, ví dụ MS thất bại khi truy
cập tới BSS mới và gửi HND_FAI tới cho BSS củ.
Nếu thời gian định thời của T3103 hết, mạng giải phóng tài nguyên trong BSS củ
và xoá toàn bộ những gì có liên quan tới kết nối với MS. Và như vậy có ý nghĩa là cuộc
gọi đả mất liên kết.

T3105

Timer T3105 được đặt trong BTS mới, T3105 được khởi động khi BTS gửi một
bản tin PHYS_INFO tới cho MS sau khi nhận bản tin HND_ACC (bước 11-12 trong sơ
đồ 3.10). Bộ timer dừng đếm trong 2 trường hợp:
- BSS mới nhận bản tin SABM lớp 2 từ MS (bước 14 trong sơ đồ 3.10).
- Một bản tin HND_FAI được nhận bởi mạng.
Nếu hết thời gian định thời, bản tin PHYS_INFO được gửi lại. Việc gửi lại của
bản tin này có thể xảy ra khi thời gian đạt tới giá trị lớn nhất Ny1, Ny1 là một hằng số
định nghĩa bởi mạng GSM, thời gian này cũng có thể hiểu là thời gian định thời ban đầu
của T3105. Trong trường hợp này, BTS gửi một bản tin CONN_FAIL (CONNection
FAILure) tới cho BSC.

T3124

Timer T3124 được đặt trong MS. T3124 được khởi động khi MS gửi bản tin
HND_ACC thứ nhất tới cho BSS mới. Nó dừng lại khi MS nhận bản tin PHYS_INFO
từ BSS mới. Nếu T3124 time out, MS cố gắng để trở về kênh củ (BSS củ), nó gửi một
bản tin HND_FAI và lại bắt đầu hoạt động bình thường như khi không có chuyển giao
xãy ra nếu như kênh vô tuyến củ vẩn đáp ứng được cho cuộc gọi. Trái lại cuộc gọi sẻ bị
mất.

T101

Bộ định thời T101 được đặt trong MSC, bộ định thời sẻ hoạt động từ khi MSC
yêu cầu tới BSS mới chuyển giao cho tới khi tài nguyên vô tuyến được cấp. Bộ định
thời được bắt đầu khi MSC gửi bản tin HND_REQ tới BSS mới (bước 4 trong sơ đồ
3.10). Bộ timer dừng trong 2 trường hợp:
- Bản tin HND_REQ_ACK được nhận từ BSS mới (bước 7 trong sơ đồ
3.10)

83


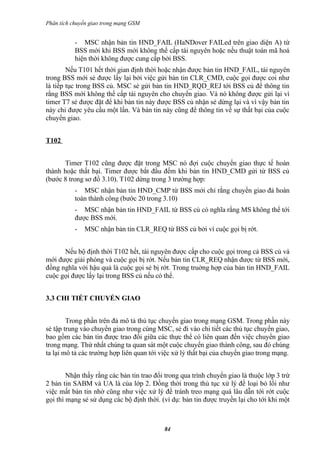

- MSC nhận bản tin HND_FAIL (HaNDover FAILed trên giao diện A) từ
BSS mới khi BSS mới không thể cấp tài nguyên hoặc nếu thuật toán mã hoá
hiện thời không được cung cấp bởi BSS.
Nếu T101 hết thời gian định thời hoặc nhận được bản tin HND_FAIL, tài nguyên
trong BSS mới sẻ được lấy lại bởi việc gửi bản tin CLR_CMD, cuộc gọi được coi như
là tiếp tục trong BSS củ. MSC sẻ gửi bản tin HND_RQD_REJ tới BSS củ để thông tin
rằng BSS mới không thể cấp tài nguyên cho chuyển giao. Và nó không được gửi lại vì
timer T7 sẻ được đặt để khi bản tin này được BSS củ nhận sẻ dừng lại và vì vậy bản tin
này chỉ được yêu cầu một lần. Và bản tin này cũng để thông tin về sự thất bại của cuộc
chuyển giao.

T102

Timer T102 cũng được đặt trong MSC nó đợi cuộc chuyển giao thực tế hoàn
thành hoặc thất bại. Timer được bắt đầu đếm khi bản tin HND_CMD gửi từ BSS củ
(bước 8 trong sơ đồ 3.10). T102 dừng trong 3 trường hợp:
- MSC nhận bản tin HND_CMP từ BSS mới chỉ rằng chuyển giao đả hoàn
toàn thành công (bước 20 trong 3.10)
- MSC nhận bản tin HND_FAIL từ BSS củ có nghĩa rằng MS không thể tới
được BSS mới.
- MSC nhận bản tin CLR_REQ từ BSS củ bởi vì cuộc gọi bị rớt.

Nếu bộ định thời T102 hết, tài nguyên được cấp cho cuộc gọi trong cả BSS củ và
mới được giải phóng và cuộc gọi bị rớt. Nếu bản tin CLR_REQ nhận được từ BSS mới,
đồng nghĩa với hậu quả là cuộc gọi sẻ bị rớt. Trong truờng hợp của bản tin HND_FAIL
cuộc gọi được lấy lại trong BSS củ nếu có thể.

3.3 CHI TIẾT CHUYỂN GIAO

Trong phần trên đả mô tả thủ tục chuyển giao trong mạng GSM. Trong phần này
sẻ tập trung vào chuyển giao trong cùng MSC, sẻ đi vào chi tiết các thủ tục chuyển giao,
bao gồm các bản tin được trao đổi giữa các thực thể có liên quan đến việc chuyển giao
trong mạng. Thứ nhất chúng ta quan sát một cuộc chuyển giao thành công, sau đó chúng
ta lại mô tả các trường hợp liên quan tới việc xử lý thất bại của chuyển giao trong mạng.

Nhận thấy rằng các bản tin trao đổi trong qua trình chuyển giao là thuộc lớp 3 trừ
2 bản tin SABM và UA là của lớp 2. Đồng thời trong thủ tục xử lý để loại bỏ lổi như
việc mất bản tin nhờ cũng như việc xử lý để tránh treo mạng quá lâu dẫn tới rớt cuộc
gọi thì mạng sẻ sử dụng các bộ định thời. (ví dụ: bản tin được truyền lại cho tới khi một

84


đáp ứng được nhận hoặc vượt quá thời gian (time out) ). Những vấn đề này sẻ được làm
rỏ trong phần này.

3.3.1 Trường hợp thành công

Chuyển giao trong cùng MSC xảy ra khi hai cell chuyển giao được điều khiển
bởi cùng một MSC, nhưng với một BSS khác với BSS đang phục vụ một cuộc gọi hiện
thời.

Như đả mô tả trước, toàn bộ chuyển giao được khởi tạo bở BSC phục vụ; khi
nhận bản tin MEAS_RES (MEASurement RESult) thông báo về kết quả đo của MS và
BTS , khi mà BSC nhận thấy chất lượng liên kết của Cell đang phục vụ bé hơn Cell bên
cạnh (vượt qua ngưỡng ranh giới giữa hai Cell là khoảng 6M) thì nó quyết định chuyển
giao sẻ được yêu cầu, BSC gửi một bản tin HND_RQD (HaNDover ReQuireD) tới cho
MSC.

Chuyển giao trong cùng MSC có thể được chia thành 4 giai đoạn: Quyết định
chuyển giao, cấp kênh, thực hiện chuyển giao và lấy lại tài nguyên. Sơ đồ 3.10 minh hoạ
cả 4 giai đoạn của chuyển giao thành công trong MSC. Mổi bước trong sơ đồ được đánh
số trật tự để thấy được vị trí của chúng trong quá trình chuyền giao.

Quyết định chuyển giao
Quyết định chuyển giao hay không để thực hiện chuyển giao là được tạo bởi
BSC phục vụ từ bản tin MEAS_RES nhận được từ BTS. Khi đả quyết định chuyển
giao,BSC gửi yêu cầu được khởi tạo chuyển giao bởi việc gửi bản tin HND_RQD tới
cho MSC. Bản tin MEAS_RES được gửi định kỳ trong suốt thời gian gọi vì việc cập
nhật kết quả đo của MS và BTS là phải thường xuyên. Các bản tin trong sơ đồ 3.6 là
giai đoạn khởi toạ quyết định chuyển giao.

Hình 3.6: Các bản tin gửi để BSC quyết định chuyển giao trong cùng MSC

85


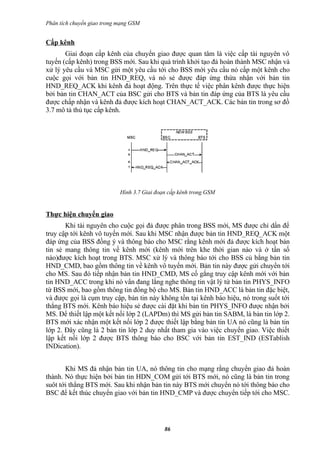

Cấp kênh
Giai đoạn cấp kênh của chuyển giao được quan tâm là việc cấp tài nguyên vô
tuyến (cấp kênh) trong BSS mới. Sau khi quá trình khởi tạo đả hoàn thành MSC nhận và
xử lý yêu cầu và MSC gửi một yêu cầu tới cho BSS mới yêu cầu nó cấp một kênh cho
cuộc gọi với bản tin HND_REQ, và nó sẻ được đáp ứng thừa nhận với bản tin
HND_REQ_ACK khi kênh đả hoạt động. Trên thực tế việc phân kênh được thực hiện
bởi bản tin CHAN_ACT của BSC gửi cho BTS và bản tin đáp ứng của BTS là yêu cầu
được chấp nhận và kênh đả được kích hoạt CHAN_ACT_ACK. Các bản tin trong sơ đồ
3.7 mô tả thủ tục cấp kênh.

Hình 3.7 Giai đoạn cấp kênh trong GSM

Thực hiện chuyển giao
Khi tài nguyên cho cuộc gọi đả được phân trong BSS mới, MS được chỉ dẩn để
truy cập tới kênh vô tuyến mới. Sau khi MSC nhận được bản tin HND_REQ_ACK một
đáp ứng của BSS đồng ý và thông báo cho MSC rằng kênh mới đả được kích hoạt bản
tin sẻ mang thông tin về kênh mới (kênh mới trên khe thời gian nào và ở tần số
nào)được kích hoạt trong BTS. MSC xử lý và thông báo tới cho BSS củ bằng bản tin
HND_CMD, bao gồm thông tin về kênh vô tuyến mới. Bản tin này được gửi chuyển tới
cho MS. Sau đó tiếp nhận bản tin HND_CMD, MS cố gắng truy cập kênh mới với bản
tin HND_ACC trong khi nó vẩn đang lắng nghe thông tin vật lý từ bản tin PHYS_INFO
từ BSS mới, bao gồm thông tin đồng bộ cho MS. Bản tin HND_ACC là bản tin đặc biệt,
và được gọi là cụm truy cập, bản tin này không tồn tại kênh báo hiệu, nó trong suốt tới
thẳng BTS mới. Kênh báo hiệu sẻ được cài đặt khi bản tin PHYS_INFO được nhận bởi
MS. Để thiết lập một kết nối lớp 2 (LAPDm) thì MS gửi bản tin SABM, là bản tin lớp 2.
BTS mới xác nhận một kết nối lớp 2 được thiết lập bằng bản tin UA nó cũng là bản tin
lớp 2. Đây cũng là 2 bản tin lớp 2 duy nhất tham gia vào việc chuyển giao. Việc thiết
lập kết nối lớp 2 được BTS thông báo cho BSC với bản tin EST_IND (ESTablish
INDication).

Khi MS đả nhận bản tin UA, nó thông tin cho mạng rằng chuyển giao đả hoàn
thành. Nó thực hiện bởi bản tin HDN_COM gửi tới BTS mới, nó cũng là bản tin trong
suôt tới thẳng BTS mới. Sau khi nhận bản tin này BTS mới chuyển nó tới thông báo cho
BSC để kết thúc chuyển giao với bản tin HND_CMP và được chuyển tiếp tới cho MSC.

86


Tại thời điểm này, cuộc gọi được chuyển mạch qua BSS mới. Giai đoạn thực hiện
chuyển giao được mô tả trong sơ đồ 3.8.

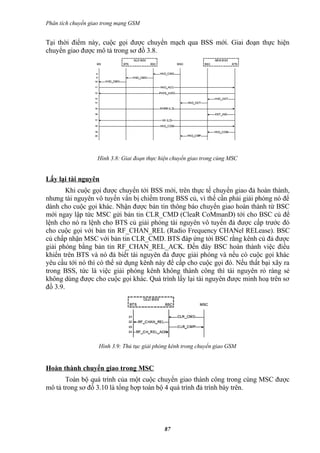

Hình 3.8: Giai đoạn thực hiện chuyển giao trong cùng MSC

Lấy lại tài nguyên
Khi cuộc gọi được chuyển tới BSS mới, trên thực tế chuyển giao đả hoàn thành,
nhưng tài nguyên vô tuyến vẩn bị chiếm trong BSS củ, vì thế cần phải giải phóng nó để
dành cho cuộc gọi khác. Nhận được bản tin thông báo chuyển giao hoàn thành từ BSC
mới ngay lập tức MSC gửi bản tin CLR_CMD (CleaR CoMmanD) tới cho BSC củ để
lệnh cho nó ra lệnh cho BTS củ giải phóng tài nguyên vô tuyến đả được cấp trước đó
cho cuộc gọi với bản tin RF_CHAN_REL (Radio Frequency CHANel RELease). BSC
củ chấp nhận MSC với bản tin CLR_CMD. BTS đáp ứng tới BSC rằng kênh củ đả được
giải phóng bằng bản tin RF_CHAN_REL_ACK. Đến đây BSC hoàn thành việc điều
khiển trên BTS và nó đả biết tài nguyên đả được giải phóng và nếu có cuộc gọi khác
yêu cầu tới nó thì có thể sử dụng kênh này để cấp cho cuộc gọi đó. Nếu thất bại xãy ra
trong BSS, tức là việc giải phóng kênh không thành công thì tài nguyên rỏ ràng sẻ
không dùng được cho cuộc gọi khác. Quá trình lấy lại tài nguyên được minh hoạ trên sơ
đồ 3.9.

Hình 3.9: Thủ tục giải phóng kênh trong chuyển giao GSM

Hoàn thành chuyển giao trong MSC
Toàn bộ quá trình của một cuộc chuyển giao thành công trong cùng MSC được
mô tả trong sơ đồ 3.10 là tổng hợp toàn bộ 4 quá trình đả trình bày trên.

87


Các ô màu xám trong hình 3.10 là giai đoạn mà cuộc gọi đang thực hiện và có
thể chuyển mạch sang cuộc gọi khác. Trên thực tế cuộc gọi đả được chuyển qua kênh
mới khi mà MSC nhận bản tin HND_DET. Chuyển cuộc gọi sớm là nét đặc biệt của
mạng GSM, nhưng hầu hết các mạng hiện đại sử dụng cách thức này. Nó thu ngắn lại
thời gian xử lý để cuộc gọi chuyển mạch nhanh hơn (thời gian từ lưu lượng dừng lại
trên BSS củ tới khi nó lại tiếp tục trên BSS mới trong lúc chuyển giao. Các nhà quản trị
mạng rất quan tâm tới vấn đề này và họ cố gắng rút ngắn thời gian xử lý bởi vỉ lợi ích
của cả khác hàng lẩn của nhà cung cấp dịch vụ. Phần tiếp theo chúng ta sẻ phân tích một
trường hợp của chuyển giao trong cùng MSC để thấy rỏ hơn thủ tục chuyển giao.

Hình 3.10: Thủ tục chuyển giao thành công trong cùng MSC

3.3.2 Trường hợp thất bại

Mạng GSM là một hệ thống được phân phối và phân cấp theo tính logic và
nhiệm vụ của từng thiết bị trong mạng. Vì thế mà lổi có thể xảy ra ở các giao diện khác
nhau hay nói khác là các trường hợp lổi được phân bố khác nhau trong mạng, ví dụ nhu
một thiết bị bị thâm nhập hoặc một liên kết giao tiếp bị thất bại. Trong phần này chúng
ta xem xét một số thất bạị có thể có trong một cuộc chuyển giao trong cùng MSC.

88


Mất cuộc gọi
Trong khi hay trước mổi lần chuyển giao, cuộc gọi có thể bị mất bởi vì chất
lường liên kết vô tuyến giảm đến một mức nào đó, khi mà nó không thể duy trì liên kết
nửa. Những trường hợp đó mạng hầu như không làm gì được nhiều, nhưng quan trọng
là việc toàn bộ tài nguyên đả được cấp được giải phóng hay chưa. Cuộc gọi có thể mất
sau khi tài nguyên được cấp trong BSS và trước khi cuộc gọi được chuyển mạch. Trong
trường hợp này, tài nguyên sẻ bị lấy lại trong cả BSS mới và cũ.

MS thất bại để truy cập vào BSS mới
Khi bản tin HND_CMD được gởi tới MS, nó cố gắng truy cập vào BSS mới. MS
không được đồng bộ thời với BSS mới và do đó không BSS nhận biết được MS khi nó
đang lắng nghe bản tin HND_ACC của MS. Giai đoạn đồng bộ này có thể thất bại,
trong trường hợp này MS sẻ quay trở lại kênh củ (BSS cũ) và thông báo cho biết việc
chuyển giao đả thất bại.

Các thiết bị không tương thích
Một cuộc chuyển giao thành công BSS cũng chỉ cung cấp như những gi mà BSS
cũ đả khởi tạo cho cuộc gọi. Nhưng nếu như BSS mới không cung cấp đủ điều kiện để
thực hiện cuộc gọi (ví dụ như thuật toán mật mã được dùng không được cung cấp chẵng
hạn) nó sẻ không thể tiếp tục cuộc gọi. Trong trường hợp này, BSS mới sẻ thông báo
thất bại tới cho MSC.

3.3.3 Quay trở lại BSS củ

Khi mà MS không thể truy cập được vào kênh mới, nó sẻ cố gắng để trở lại kênh
củ, điều này là hoàn toàn có thể xảy ra do các nhiều lý do khác nhau, ví dụ như sẻ quay
lại BTS củ bởi BTS mới thiểu đường dẫn vô tuyến.

Quá trình MS quay trở lại BSS củ có thể chia thành các giai đoạn sau: khởi tạo,
cấp kênh, bắt đầu thực hiện chuyển giao, rút lui, lấy lại tài nguyên. Hình 3.11 sẻ mô tả
quá trình và lý do MS quay lại BSS củ.
• Khởi tạo: quá trình khởi tạo chuyển giao là việc BSC củ gửi bản tin
HND_RQD tới cho MSC để yêu cầu một cuộc chuyển giao.
• Cấp kênh: Cấp kênh bao gồm 4 bản tin: HND_REQ, CHAN_ACT,
CHAN_ACT_ACK, và HND_REQ_ACK. Giai đoạn này MSC sẻ yêu cầu
BSS mới cấp tài nguyên cho cuộc gọi, và BSS trả lời MSC bằng bản tin
HND_REQ_ACK, và nó cũng bao gồm cả bản tin HND_CMD cho MS lệnh
chuyển giao.

89


Hình 3.11: Quá trình MS quay trở lại BSS củ

• Bắt đầu thực hiện chuyển giao: Chuyển giao sẻ dừng lại khi mà MS
nhận thấy không thể truy cập vào kênh mơí biểu hiện bằng việc thời gian
định thời của bộ định thời T3124 hết. Trường hợp này bao gồm các bản tin:
HND_CMD, DATA_REQ, HND_CMD2, và HND_ACC.
• Rút lui: Khi MS thất bại khi truy cập vào kênh mới MS sẻ gửi bản tin
HND_FAI trên kênh củ thông báo cho tổng đài biết rằng nó đả chuyển giao
thất bại và rằng yêu cầu trở lại kênh củ nếu không có vấn đề gì xảy ra thì
cuộc gọi sẻ tiếp tục trên kênh củ.
• Giải phóng tài nguyên: Khi nhận được bản tin HND_FAIL từ BSS củ
MSC yêu cầu BSS mới giải phóng tài nguyên được cấp. và cuộc gọi lại tiếp
tục trong kênh củ.
Nhận thấy trong các bản tin trên chúng ta không nhắc tới hai bản tin HND_DET
trên giao diện A và Abis. Những bản tin này được gửi bởi vì BSS mới không nắm được
thông tin về chuyển giao thất bại. Vì thế mà MSC sẻ thông báo cho BSS mới biết cho
tới khi mà nhận được bản tin HND_FAI từ BSS củ.

90


3.3.4 Giải phóng cuộc gọi

Trong quá trình chuyển giao đường vô tuyến có thể bị mất do sóng quá yếu dẫn
đến cuộc gọi là không thể tiếp tục và lúc đó các tài nguyên được cấp trong cả BSS cũ và
BSS mới cần được giải phóng. Quá trình này bao gồm các bước như trong hình 3.12:

Hình 3.12: Giải phóng cuộc gọi

• Khởi tạo: Quá trình khởi tạo chuyển giao tương tư như các phần đả nêu,
BSC cũ gửi bản tin HND_RQD.
• Bắt đầu quá trình thực hiện chuyển giao: Quá trình này bao gồm các
bản tin: HND_REQ, CHAN_ACT, và CHAN_ACT_ACK. Tài nguyên sẻ
được cấp trong BSS mới cho MS để tiến hành chuyển giao.
• Mất đường liên kết vô tuyến: Việc mất đường vô tuyến mô hình hoá
việc BSS cũ mất kết nối với MS và điều này khởi tạo yêu cầu giải phóng tài
nguyên được thực hiện bằng việc gửi bản tin CLR_REQ.
• Giải phóng tài nguyên trong BSS cũ: Giai đoạn này thực hiện để đáp
ứng bản tin CLR_REQ, bao gồm các bước sau: CLR_CMD, CLR_CMP,
RF_CHAN_REL, và RF_CHAN_REL_ACK. Chú ý là BSC cũ xác nhận bản
tin CLR_CMD trong cùng bước như việc gửi bản tin RF_CHAN_REL.
• Giải phóng tài nguyên trong BSS mới: Khi mà tài nguyên trong BSS cũ
đả được giải phóng, cũng là lúc bắt đầu giải phóng tài nguyên trong BSS mới,
bao gồm các bước như sau: CLR_CMD, CLR_CMP, RF_CHAN_REL, và
RF_CHAN_REL_ACK. Như vậy cuộc gọi đả hoàn toàn được giải phóng
Giải phóng cuộc gọi là hoàn toàn thích đáng với việc mất đường liên kết vô
tuyến bởi vì lúc này không thể thông tin được cho MS để có thể chuyển giao đến đường

91


vô tuyến mới. Không có một BTS nào kết nối được với MS do đó việc giải phóng cuộc
gọi là cần thiết.

3.4 ỨNG DỤNG SDL ĐỂ PHÂN TÍCH CHUYỂN GIAO
3.4.1 Giới thiệu về SDL

Trong viễn thông người ta thường sử dụng các SDL (Specificationand
Description Language) để mô tả hệ thống của họ. Có thể hiểu SDL là một ngôn ngữ để
mô hình hoá hệ thống một quá trình nào đó, nó cũng có thể hiểu là cách để chúng ta
diễn đạt một thuật toán rỏ ràng. Tuy nhiên SDL sử dụng để phân tích trong hệ thống
GSM vẩn chưa hoàn chỉnh và không rỏ ràng. Chưa hoàn chỉnh bởi chỉ thực thể được chỉ
rỏ trong SDL là MSC. Không rỏ ràng bởi thực thể giao tiếp với MSC còn chưa phân biệt
BSS (như BSS cũ hoặc mới và BSS-A hay BSS-B). Sử dụng mô hình SDL mục đích là
phân tích định dạng của mô hình thiết kế về chuyển giao bên trong cùng một MSC và
hướng tới sử dụng CPN.

Để thảo luận về các SDL, chúng ta cần biết qua về cú pháp và ngữ nghĩa của nó,
ở đây chỉ đề cập đến các phần mà được sử dụng để phân tích giao thức chuyển giao.
Một SDL được miêu tả theo một hệ thống đường đồ thị, có các trạng thái, các chức
năng, các sự lựa chọn, mối liên hệ bên trong các trang, và trao đổi bản tin. Giữa các ký
hiệu đồ thị là các đường, chúng luôn được đánh mủi tên. Hình là các ký hiệu SDL cơ
bản.

Hình 3.13: Các ký hiệu SDL được sử dụng , (a) trạng thái, (b) bộ lựa chọn, (c) chức năng, (d) liên hệ
bên trong các trang, (e) nhận bản tin, (f) gửi bản tin.

Mổi SDL có một trạng thái khởi tạo, điển hình được đặt trên cùng của biểu đồ.
Các chức năng được sử dụng để miêu tả các quá trình bên trong phía ngoài sự giao
tiếp.Các khối lựa chọn là khối các trường hợp (có hai hoặc nhiều hơn các đầu ra). Các
mối liên hệ bên trong các trang được sử dụng khi tiếp theo các phần khác của một biểu
đồ. Các bản tin sẻ được gửi tới bên ngoài tiến trình, ví dụ như người sử dụng hoặc các
thiết bị khác được bày tở bởi việc gửi bản tin với ký hiệu nhận bản tin và việc nhận bản
tin bởi ký hiệu nhận bản tin.

92


Phần lớn các bước trong SDLs đả thảo luận trong các phần trước rồi, chúng ta sẻ
không nói lại nữa. Phần này mang một sự tổng quan và phác hoạ một vài cái nhìn trừu
tượng hơn về quá trình chuyển giao trong cùng MSC.

3.4.2 Phân tích các trường hợp chuyển giao

Điều kiện bắt đầu của thủ tục chuyển giao là cuộc gọi đang xảy ra được chuyển
giao bởi BSS củ, cái mà sẻ chuyển giao tới BSS mới, trạng thái khởi tạo của sơ đồ 3.14a
thừa nhận cuộc gọi đang xảy ra trong BSS củ.

Hình 3.14 a: Ngôn ngữ SDL mô tả hoạt động của MSC trong khi chuyển giao trong cùng MSC của
mạng GSM

Cuộc gọi đang diển ra ở BSS củ thì MSC quản lý nhận được bản tin HND_RQD
yêu cầu một cuộc chuyển giao từ BSC củ. MSC nhận biết được chưa nếu biết rồi thì
xem xem chuyển giao được phép đến Cell nào, ở đây cụ thể là BSS nào ? Khi đả xác
định được BSS mới rồi thì xem tài nguyên trên BSS như thế nào. Nếu có MSC gửi bản
tin HND_REQ tới cho BSS mới đó để yêu cầu một cuộc chuyển giao sang Cell mà nó
đang quản lý. Lúc này timer T101 sẻ được khởi động và đợi cho tới khi mà có đáp ứng
từ BSS mới là kênh đả được kích hoạt. Như vậy ở trong sơ đồ 3.14a đả nhận thấy hai
thiếu sót. Thứ nhất bỏ sót trường hợp nếu như bên bị gọi giải phóng cuộc gọi thì sao ?.
Call Release có nghĩa là cuộc gọi kết thúc trước khi chuyển giao được khởi tạo. Thứ 2
là bỏ sót hậu quả của sự lựa chọn nếu như đả xác định đả chọn thì liệu BSS mới có khả
năng cấp kênh hay không, nếu không có thì thế nào. Trường hợp mổi một bên của nhóm
gọi bị treo hay bị mất đường truyền vô tuyến thì thế nào ?. Trong cả hai trường hợp
chuyển giao không được khởi tạo và không báo hiệu đối với chuyển giao đả xảy ra. Lý
do cho việc bỏ sót hầu hết hậu quả của sự lựa chọn, có thể hiểu rằng đây là chuyển giao
trong MSC và nó điều khiển cuộc gọi cũng như điều khiển BSS mới, được phép chuyển

93


giao là tới cell mới. MSC biết được BSS và tài nguyên có thể có để cho chuyển giao vì
nó quản lý các BSS này.

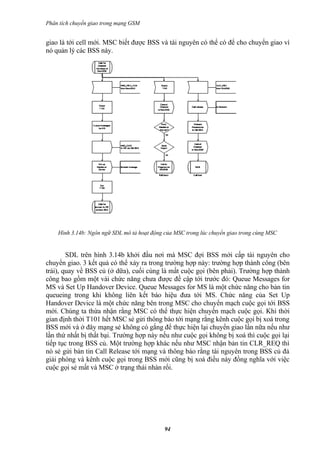

Hình 3.14b: Ngôn ngữ SDL mô tả hoạt động của MSC trong lúc chuyển giao trong cùng MSC

SDL trên hình 3.14b khởi đầu nơi mà MSC đợi BSS mới cấp tài nguyên cho
chuyển giao. 3 kết quả có thể xảy ra trong trường hợp này: trường hợp thành công (bên
trái), quay về BSS củ (ở dữa), cuối cùng là mất cuộc gọi (bên phải). Trường hợp thành
công bao gồm một vài chức năng chưa được đề cập tới trước đó: Queue Messages for
MS và Set Up Handover Device. Queue Messages for MS là một chức năng cho bản tin
queueing trong khi không liên kết báo hiệu đưa tới MS. Chức năng của Set Up
Handover Device là một chức năng bên trong MSC cho chuyển mạch cuộc gọi tới BSS
mới. Chúng ta thừa nhận rằng MSC có thể thực hiện chuyển mạch cuộc gọi. Khi thời
gian định thời T101 hết MSC sẻ gửi thông báo tới mạng rằng kênh cuộc gọi bị xoá trong
BSS mới và ở đây mạng sẻ không có gắng để thực hiện lại chuyển giao lần nữa nếu như
lần thứ nhất bị thất bại. Trường hợp này nếu như cuộc gọi không bị xoá thì cuộc gọi lại
tiếp tục trong BSS củ. Một trường hợp khác nếu như MSC nhận bản tin CLR_REQ thì
nó sẻ gửi bản tin Call Release tới mạng và thông báo rằng tài nguyên trong BSS củ đả
giải phóng và kênh cuộc gọi trong BSS mới cũng bị xoá điều này đồng nghĩa với việc
cuộc gọi sẻ mất và MSC ở trạng thái nhàn rổi.

94


Hình 3.14c Ngôn ngữ SDL mô tả hoạt động của MSC trong lúc chuyển giao trong cùng MSC

Sơ đồ 3.14c SDL này là tiếp theo cho trường hợp cấp kênh thành công trong BSS
mới ở SDL trước. Và khởi đầu ở trạng thái đợi để MS truy cập tới BSS mới. Ở trạng
thái này cũng có 3 trường hợp có thể xảy ra. 2 trường hợp đầu (bên trái và ở giữa) là
trường hợp truy cập thành công khi MSC nhận được bản tin HND_DET từ BSS mới là
kênh mới yêu cầu đả được kích hoạt. Trong 2 trường hợp này một là chuyển mạch sớm
(bên trái) và tiếp theo bản tin HND_CMP hoàn thành chuyển giao, chuyển giao muộn (ở
giữa). Chức năng Forward queued messages for MS via New BSS là nơi mà các bản tin
nối đuôi nhau lần lượt tới MS thông qua BSS mới trong khi mà liên kết báo hiệu không
thể. tiếp sau (bên phải) thể hiện trường hợp MS không thể truy cập BSS mới và do đó
quay trở lại BSS củ và thông báo tới mạng rằng chuyển giao là thất bại. Dưới đây là tóm
tắt sự giao tiếp thông qua BSS củ và sự lấy lại toàn bộ tài nguyên được cấp cho chuyển
giao, cả BSS mới và các thiết bị bên trong liên quan đến chuyển giao.

SDL sau (hình 3.14d) thể hiên những kết quả còn lại của trạng thái Wait for
access by MS on New BSS. Kết quả thứ nhất (bên trái) thể hiện rằng BSS mới không thể
tiếp tục sự chuyển giao và do đó gửi bản tin CLR_REQ. Trong trường hợp này MS có
thể hoàn toàn quay trở lại BSS củ. Hai kết quả còn lại là BSS củ mất kết nối bởi vì các
bộ định thời T3103 đả hết thời gian định thời (ở giữa) và T102 (phải) được biểu hiện
sớm hơn. Sự lựa chọn Wait for MS on New BSS chỉ có thể lựa chọn không chừng mực.
Sự lựa chọn này là khởi đầu cho tính nhập nhằng mơ hồ trong sự giới thiệu. Bộ timer
T3103 hết sẻ giải phóng cuộc gọi nhưng SDL cho phép BSS mới đợi MS truy cập tới
nó.

95


Một trường hợp bên trái, giải phóng cuộc gọi từ mạng, sự duy trì cuộc gọi là kết
thúc bởi vì nhóm gọi đả gác máy. Thông tin này sẻ liên tục tới MS bởi vì tại thời điểm
này liên kết báo hiệu sẻ bị mất. Chuyển giao chỉ hoàn thành hoặc hoàn toàn quay trở lại
để thông tin rằng MS đả kết thúc cuộc gọi. Kết quả của sự việc này không bao gồm
trong chuyển giao và do đó được đặt ngoài bên trái.

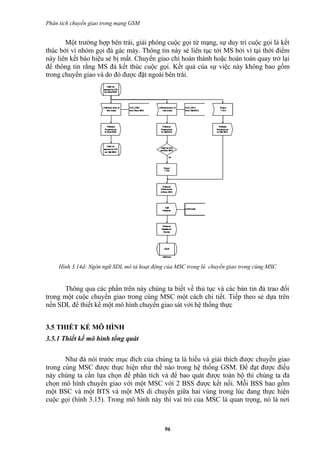

Hình 3.14d: Ngôn ngữ SDL mô tả hoạt động của MSC trong lú chuyển giao trong cùng MSC

Thông qua các phần trên này chúng ta biết về thủ tục và các bản tin đả trao đổi
trong một cuộc chuyển giao trong cùng MSC một cách chi tiết. Tiếp theo sẻ dựa trên
nền SDL để thiết kế một mô hình chuyển giao sát với hệ thống thực

3.5 THIẾT KẾ MÔ HÌNH
3.5.1 Thiết kế mô hình tổng quát

Như đả nói trước mục đích của chúng ta là hiểu và giải thích được chuyển giao
trong cùng MSC được thực hiện như thế nào trong hệ thống GSM. Để đạt được điều
này chúng ta cần lựa chọn để phân tích và để bao quát được toàn bộ thì chúng ta đả
chọn mô hình chuyển giao với một MSC với 2 BSS được kết nối. Mỗi BSS bao gồm
một BSC và một BTS và một MS di chuyển giữa hai vùng trong lúc đang thực hiện
cuộc gọi (hình 3.15). Trong mô hình này thì vai trò của MSC là quan trọng, nó là nơi

96


quyết định có thực hiện chuyển giao hay không và yêu cầu được tạo ra từ BSC củ. Ở
đây chúng ta không cần quan tâm tới thuật toán để quyết định thực hiện chuyển giao bởi
nó nằm ngoài mục tiêu của khoá luận. Các BSS trong mô hình đảm nhiệm một chức
năng: BSS củ chỉ đảm nhận chức năng chuyển giao cuộc gọi và BSS mới đảm nhận việc
nhận cuộc gọi chuyển giao qua. Thực ra là sự phân biệt như vậy là để dể hiểu và cũng
chỉ để dùng cho một cuộc chuyển giao, còn trên thực tế thì 2 hệ thông BSS là ngang
hàng và nhiệm vụ của chúng không được phân biệt như vậy.

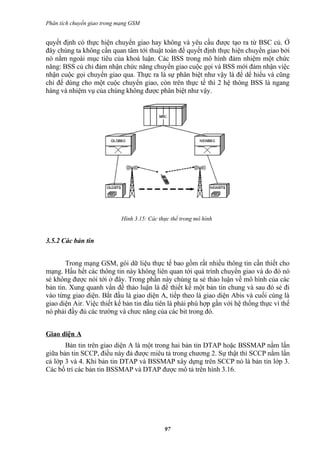

Hình 3.15: Các thực thể trong mô hình

3.5.2 Các bản tin

Trong mạng GSM, gói dữ liệu thực tế bao gồm rất nhiều thông tin cần thiết cho
mạng. Hầu hết các thông tin này không liên quan tới quá trình chuyển giao và do đó nó
sẻ không được nói tới ở đây. Trong phần này chúng ta sẻ thảo luận về mô hình của các
bản tin. Xung quanh vấn đề thảo luận là để thiết kế một bản tin chung và sau đó sẻ đi
vào từng giao diện. Bắt đầu là giao diện A, tiếp theo là giao diện Abis và cuối cùng là
giao diện Air. Việc thiết kế bản tin đầu tiên là phải phù hợp gần với hệ thống thực vì thế
nó phải đầy đủ các trường và chưc năng của các bit trong đó.

Giao diện A
Bản tin trên giao diện A là một trong hai bản tin DTAP hoặc BSSMAP nằm lẩn
giữa bản tin SCCP, điều này đả được miêu tả trong chương 2. Sự thật thì SCCP nằm lẩn
cả lớp 3 và 4. Khi bản tin DTAP và BSSMAP xây dựng trên SCCP nó là bản tin lớp 3.
Các bố trí các bản tin BSSMAP và DTAP được mô tả trên hình 3.16.

97


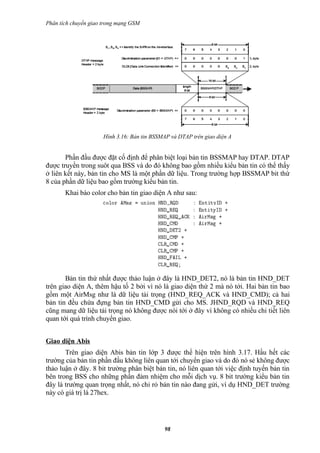

Hình 3.16: Bản tin BSSMAP và DTAP trên giao diện A

Phần đầu được đặt cố định để phân biệt loại bản tin BSSMAP hay DTAP. DTAP
được truyền trong suôt qua BSS và do đó không bao gồm nhiều kiểu bản tin có thể thấy
ở liên kết này, bản tin cho MS là một phần dữ liệu. Trong trường hợp BSSMAP bit thứ
8 của phần dữ liệu bao gồm trường kiểu bản tin.
Khai báo color cho bản tin giao diện A như sau:

Bản tin thứ nhất được thảo luận ở đây là HND_DET2, nó là bản tin HND_DET
trên giao diện A, thêm hậu tố 2 bởi vì nó là giao diện thứ 2 mà nó tới. Hai bản tin bao
gồm một AirMsg như là dữ liệu tải trọng (HND_REQ_ACK và HND_CMD); cả hai
bản tin đều chứa đựng bản tin HND_CMD gửi cho MS. JHND_RQD và HND_REQ
cũng mang dữ liệu tải trọng nó không được nói tới ở đây vì không có nhiều chi tiết liên
quan tới quá trình chuyển giao.

Giao diện Abis
Trên giao diện Abis bản tin lớp 3 được thể hiện trên hình 3.17. Hầu hết các
trường của bản tin phần đầu không liên quan tới chuyển giao và do đó nó sẻ không được
thảo luận ở đây. 8 bit trường phân biệt bản tin, nó liên quan tới việc định tuyến bản tin
bên trong BSS cho những phần đảm nhiệm cho mỗi dịch vụ. 8 bit trường kiểu bản tin
đây là trường quan trọng nhất, nó chỉ rỏ bản tin nào đang gửi, ví dụ HND_DET trường
này có giá trị là 27hex.

98


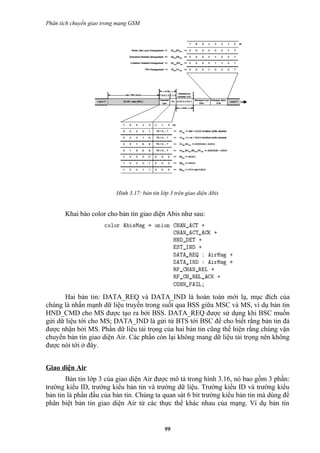

Hình 3.17: bản tin lớp 3 trên giao diện Abis

Khai báo color cho bản tin giao diện Abis như sau:

Hai bản tin: DATA_REQ và DATA_IND là hoàn toàn mới lạ, mục đích của
chúng là nhấn mạnh dữ liệu truyền trong suốt qua BSS giữa MSC và MS, ví dụ bản tin
HND_CMD cho MS được tạo ra bởi BSS. DATA_REQ được sử dụng khi BSC muốn
gửi dữ liệu tới cho MS; DATA_IND là gửi từ BTS tới BSC để cho biết rằng bản tin đả
được nhận bởi MS. Phần dữ liệu tải trọng của hai bản tin cũng thể hiện rằng chúng vận
chuyển bản tin giao diện Air. Các phần còn lại không mang dữ liệu tải trọng nên không
được nói tới ở đây.

Giao diện Air
Bản tin lớp 3 của giao diện Air được mô tả trong hình 3.16, nó bao gồm 3 phần:
trường kiểu ID, trường kiểu bản tin và trường dữ liệu. Trường kiểu ID và trường kiểu
bản tin là phần đầu của bản tin. Chúng ta quan sát 6 bit trường kiểu bản tin mà dùng để
phân biệt bản tin giao diện Air từ các thực thể khác nhau của mạng. Ví dụ bản tin

99


HND_CMD gửi từ BTS tới MS thì trường này có giá trị 2Bhex trong trường kiểu.
Trong phần dữ liệu thực của bản tin Air dữ liệu được thể hiện từng chuổi bit phức tạp.
Tiếp theo là trường dữ liệu tải trọng kiểu dữ liệu union là kiểu cần thiết cho dữ liệu
trường này.

Hình 3.18: Bản tin lớp 3 trong giao diện Air

Khai báo color cho bản tin Air như sau:

Một sự quyết định quan trọng đối với 2 bản tin lớp 2 trong khai báo color
(SABM và UA), đây là hai bản lớp 2 duy nhất liên quan tới quá trình chuyển giao. Phần
dữ liệu tải trọng của bản tin này được miêu tả ở trên, chúng ta chú ý tới HND_CMD2 là
bản tin HND_CMD mà qua giao diện thứ 2 mà bao gồm tồn tại của BTS tới chuyển
giao.

3.6 MÔ TẢ VỀ MÔ HÌNH CPN

Phần này chúng ta sẻ mô tả về mô hình CPN theo chức năng chuyển giao trong
GSM. Bắt đầu với việc mô tả về khía cạnh của mô hình, bao gồm: sự phân loại các
place và chuyển tiếp, trạng thái khởi tạo, quy ước đặt tên, thêm vào đó là mô hình của
các bộ định thời GSM và các phần đặt thêm. Sau khía cạnh chung sẻ đi phân tích các
trang riêng. Tiếp theo ta sẻ đi thảo luận về cấu trúc của mạng, bắt đầu với MSC tiếp
theo là tới BSC, BTS và cuối cùng là MS.

100


3.6.1 Khía cạnh của mô hình

Trong phần này sẻ mô tả về các sự lựa chọn về quy ước mô hình hoá trong toàn
bộ mô hình CPN.

Sự phân loại các places: Trong mô hình này có các vai trò khác nhau của các place và
được phân loại theo các phần sau: trạng thái thực thể, trao đổi bản tin, và các place cài
đặt. Các quy ước về một số cách bố trí, thể hiện trên hình 3.19.

Các place trạng thái thực thể mô hình hoá trạng thái của một đơn thực thể và bao
gồm trong toàn bộ một thẻ bài. Gần như toàn bộ các places trạng thái thực thể đều có
Color set E điều đó có nghĩa là không có dữ liệu cần để miêu tả trạng thái của thiết bị,
chỉ duy nhất vị trí của trạng thái thẻ bài.

Place trao đổi bản tin được sử dụng để trao đổi bản tin giữa các thực thể có liên
quan. Ví dụ như MSC và BSC. Các place này có hầu hết color set. Chúng mô hình hoá
các bản tin khác nhau được trao đổi trên các giao diện đặc trưng. Ở đây mô hình hoá vị
trí các bản tin trao đổi với nhiều kiểu thay vì việc mô tả liên tiếp các bản tin. Lợi ích của
phương pháp này là bản tin có thể chuyển qua lại giữa các thực thể khác nhau để có thể
ưu tiên các bản tin đến theo cách chúng muốn.

Hình 3.19: Cách bố trí các places; a- trạng thái thực thể với đường viền gạch đứt; b-Trao đổi bản tin
với đường viền kín; c-Cài đặt hiện hành được tô màu xám

Loại place cuối cùng là place cài đặt. Hầu hết các places cài đặt được cần để tạo
ra các bản tin trao đổi liên tục bởi vì một vài thực thể đả tham gia mô hình hoá đầy đủ,
ví dụ sử dụng cùng một trang con do đó chúng ta cần cung cấp nhận dạng các thực thể,
để có thể phân biệt chúng dựa trên trang con. Trong sơ đồ các vị trí này sẻ được tô mầu
xám từ khi mà chúng không ảnh hưởng bản chất logic đả đựơc mô hình hoá. Những
loại này sẻ được sử dụng miêu tả các trang để cho ta hiểu hơn về ý nghĩa của các place.

Phân loại chuyển tiếp (quá độ): Trong mô hình này có hai loại chuyển tiếp được phân
biệt bởi sự hoạt động đó là: trao đổi bản tin và timeout (hết thời gian định thời).

101


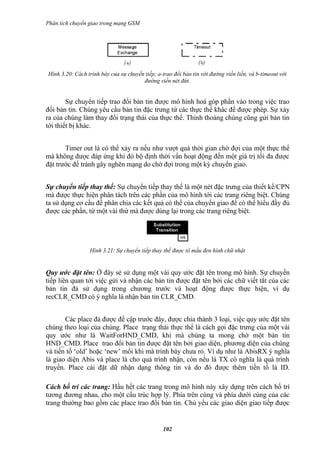

Hình 3.20: Cách trình bày của sự chuyển tiếp; a-trao đổi bản tin với đường viền liền, và b-timeout với
đường viền nét đứt.

Sự chuyển tiếp trao đổi bản tin được mô hình hoá góp phần vào trong việc trao
đổi bản tin. Chúng yêu cầu bản tin đặc trưng từ các thực thể khác để được phép. Sự xảy
ra của chúng làm thay đổi trạng thái của thực thể. Thỉnh thoảng chúng cũng gửi bản tin
tới thiết bị khác.

Timer out là có thể xảy ra nếu như vượt quá thời gian chờ đợi của một thực thể
mà không được đáp ứng khi đó bộ định thời vẩn hoạt động đến một giá trị tối đa được
đặt trước để tránh gây nghẽn mạng do chờ đợi trong một kỳ chuyển giao.

Sự chuyển tiếp thay thế: Sự chuyển tiếp thay thế là một nét đặc trưng của thiết kế/CPN
mà được thực hiện phân tách trên các phần của mô hình tới các trang riêng biệt. Chúng
ta sử dụng cơ cấu để phân chia các kết quả có thể của chuyển giao để có thể hiểu đầy đủ
được các phần, từ một vài thứ mà được dùng lại trong các trang riêng biệt.

Hình 3.21: Sự chuyển tiếp thay thế được tô mầu đen hình chữ nhật

Quy ước đặt tên: Ở đây sẻ sử dụng một vài quy ước đặt tên trong mô hình. Sự chuyển
tiếp liên quan tới việc gửi và nhận các bản tin được đặt tên bởi các chữ viết tắt của các
bản tin đả sử dụng trong chương trước và hoạt động được thực hiện, ví dụ
recCLR_CMD có ý nghĩa là nhận bản tin CLR_CMD.

Các place đả được đề cập trước đây, được chia thành 3 loại, việc quy ước đặt tên
chúng theo loại của chúng. Place trạng thái thực thể là cách gọi đặc trưng của một vài
quy ước như là WaitForHND_CMD, khi mà chúng ta mong chờ một bản tin
HND_CMD. Place trao đổi bản tin được đặt tên bởi giao diện, phương diện của chúng
và tiền tố ‘old’ hoặc ‘new’ mổi khi mà trình bày chưa rỏ. Ví dụ như là AbisRX ý nghĩa
là giao diện Abis và place là cho quá trình nhận, còn nếu là TX có nghĩa là quá trình
truyền. Place cài đặt dữ nhận dạng thông tin và do đó được thêm tiền tố là ID.

Cách bố trí các trang: Hầu hết các trang trong mô hình này xây dựng trên cách bố trí
tương đương nhau, cho một cấu trúc hợp lý. Phía trên cùng và phía dưới cùng của các
trang thường bao gồm các place trao đổi bản tin. Chủ yếu các giao diện giao tiếp được

102


mô hình hoá bởi cả đường lên và đường xuống, ngoại trừ giao diện Air, nó chỉ bao gồm
một vị trí giao tiếp.

Giữa các trang là các giao thức đi kèm. Các thẻ bài trạng thái truyền bá thông qua
mô hình từ trái sang phải với chỉ một ít ngoại trừ, những điều này sẻ được che chở khi
chúng tới gần. Phần chính cho thấy trường hợp chuyển giao thành công và khi có các
hoạt động luân phiên từ một trạng thái.

Cách mà sự chuyển tiếp thay thế được đặt và được đo thể hiện vị trí của chúng
trong luồng giao thức. Hãy hình dung rằng một đường thời gian theo phương ngang đi
từ bên trái sang bên phải của các trang. Sự chuyển tiếp thay thế được đặt trên đường
thời gian này từ những cái của chúng mà có liên quan tới trạng thái bắt đầu, trong
khoảng thời gian và kết thúc có thể được đọc.

Color sets: Place trạng thái thực thể được mô hình hoá bởi color E, mà được sử dụng để
mô hình hoá một thẻ bài không có nhiều thông tin ngoài thêm vào. Color set của place
trao đổi bản tin mô hình hoá các bản tin chúng ta trao đổi trên các giao diện, như đả nói
tới ở phần trước. Color set của place cài đặt là Entityld mà được sắp xếp qua các kiểu có
thể của các thực thể và được sử dụng để phân biệt các thực thể khác nhau các trang con
được chia sẻ. Các thành phần của color set phía trên cũng được trình diện. Một ví dụ là
color set MsgldxAbisMsg, mà là một sự cấu thành từ 2 color set: Msgld và AbisMsg.
Phần Msgld được sử dụng trong khoảng cách giữa các bản tin trao đổi liên tục và
AbisMsg sắp xếp trên các bản tin có thể trên các giao diện.

Trạng thái khởi tạo: Mô hình được khởi tạo với MS có một cuộc gọi đang diễn ra.
Trong thời gian gọi, báo cáo kết quả đo gửi đến cho BSC phục vụ (BSC cũ) cho biết
rằng một cuộc chuyển giao tới một ô do một BSS khác phục vụ (BSC mới) được yêu
cầu. Chỉ cho phép truyền trong trạng thái khởi tạo từ sendHND_RQD. Sau khi xãy ra
một bản tin HND_RQD gửi tới cho MSC phục vụ. Sự khởi tạo này được thực hiện trong
mô hình. Trạng thái khởi tạo của mô hình giống với cuộc gọi đầu tiên đang diễn ra trong
BSS củ từ SDL trong hình 3.14.

3.6.2 Các trang CPN

Bây giờ chúng ta sẻ đi vào chi tiết mô hình các trang riêng trong hệ thống GSM,
là các thực thể có liên quan trong chuyển giao trong cùng MSC như: MSC, BSC cũ,
BSC mới, BTS cũ, BTS mới và MS; đây là toàn bộ các trang con được mô hình hoá ở
các phần sau. Các tiền tố được thêm vào để chỉ rỏ vai trò của hai thực thể cùng tên; ví
dụ như BTS cũ là BTS khởi toạ phục vụ cuộc gọi. Hình 3.22 thể hiện trang GSM.

103


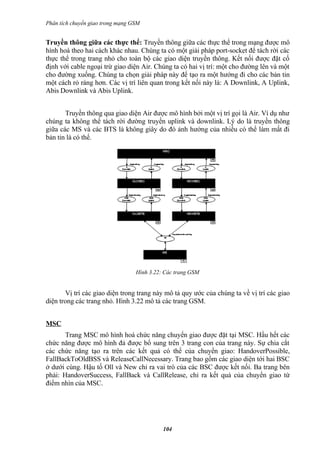

Truyền thông giữa các thực thể: Truyền thông giữa các thực thể trong mạng được mô
hình hoá theo hai cách khác nhau. Chúng ta có một giải pháp port-socket để tách rời các
thực thể trong trang nhỏ cho toàn bộ các giao diện truyền thông. Kết nối được đặt cố
định với cable ngoại trừ giao diện Air. Chúng ta có hai vị trí: một cho đường lên và một
cho đường xuống. Chúng ta chọn giải pháp này để tạo ra một hướng đi cho các bản tin
một cách rỏ ràng hơn. Các vị trí liên quan trong kết nối này là: A Downlink, A Uplink,
Abis Downlink và Abis Uplink.

Truyền thông qua giao diện Air được mô hình bởi một vị trí gọi là Air. Ví dụ như
chúng ta không thể tách rời đường truyền uplink và downlink. Lý do là truyền thông
giữa các MS và các BTS là không giây do đó ảnh hưởng của nhiều có thể làm mất đi
bản tin là có thể.

Hình 3.22: Các trang GSM

Vị trí các giao diện trong trang này mô tả quy ước của chúng ta về vị trí các giao
diện trong các trang nhỏ. Hình 3.22 mô tả các trang GSM.

MSC
Trang MSC mô hình hoá chức năng chuyển giao được đặt tại MSC. Hầu hết các
chức năng được mô hình đả được bổ sung trên 3 trang con của trang này. Sự chia cắt
các chức năng tạo ra trên các kết quả có thể của chuyển giao: HandoverPossible,
FallBackToOldBSS và ReleaseCallNecessary. Trang bao gồm các giao diện tới hai BSC
ở dưới cùng. Hậu tố Oll và New chỉ ra vai trò của các BSC được kết nối. Ba trang bên
phải: HandoverSuccess, FallBack và CallRelease, chỉ ra kết quả của chuyển giao từ
điểm nhìn của MSC.

104


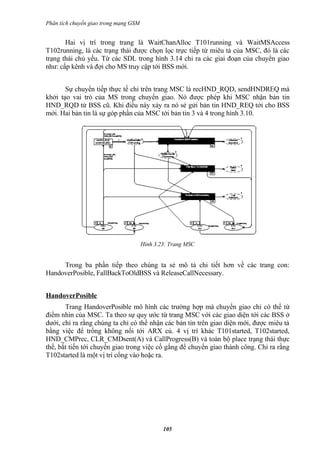

Hai vị trí trong trang là WaitChanAlloc T101running và WaitMSAccess
T102running, là các trạng thái được chọn lọc trực tiếp từ miêu tả của MSC, đó là các
trạng thái chủ yếu. Từ các SDL trong hình 3.14 chỉ ra các giai đoạn của chuyển giao
như: cấp kênh và đợi cho MS truy cập tới BSS mới.

Sự chuyển tiếp thực tế chỉ trên trang MSC là recHND_RQD, sendHNDREQ mà
khởi tạo vai trò của MS trong chuyển giao. Nó được phép khi MSC nhận bản tin
HND_RQD từ BSS cũ. Khi điều này xảy ra nó sẻ gửi bản tin HND_REQ tới cho BSS
mới. Hai bản tin là sự góp phần của MSC tới bản tin 3 và 4 trong hình 3.10.

Hình 3.23: Trang MSC

Trong ba phần tiếp theo chúng ta sẻ mô tả chi tiết hơn về các trang con:
HandoverPosible, FallBackToOldBSS và ReleaseCallNecessary.

HandoverPosible
Trang HandoverPosible mô hình các trường hợp mà chuyển giao chỉ có thể từ
điểm nhìn của MSC. Ta theo sự quy ước từ trang MSC với các giao diện tới các BSS ở
dưới, chỉ ra rằng chúng ta chỉ có thể nhận các bản tin trên giao diện mới, được miêu tả
bằng việc để trống không nối tới ARX củ. 4 vị trí khác T101started, T102started,
HND_CMPrec, CLR_CMDsent(A) và CallProgress(B) và toàn bộ place trạng thái thực
thể, bắt tiến tới chuyển giao trong việc cố gắng để chuyển giao thành công. Chỉ ra rằng
T102started là một vị trí cổng vào hoặc ra.

105


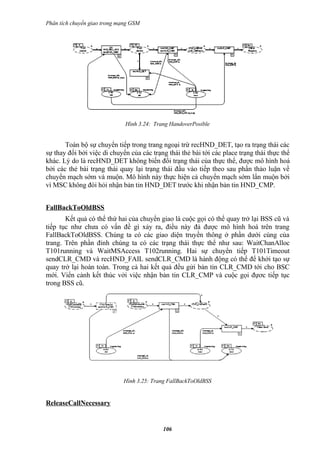

Hình 3.24: Trang HandoverPosible

Toàn bộ sự chuyển tiếp trong trang ngoại trừ recHND_DET, tạo ra trạng thái các
sự thay đổi bởi việc di chuyển của các trạng thái thẻ bài tới các place trạng thái thực thể
khác. Lý do là recHND_DET không biến đổi trạng thái của thực thể, được mô hình hoá
bởi các thẻ bài trạng thái quay lại trạng thái đầu vào tiếp theo sau phần thảo luận về
chuyển mạch sớm và muộn. Mô hình này thực hiện cả chuyển mạch sớm lẩn muộn bởi
vì MSC không đòi hỏi nhận bản tin HND_DET trước khi nhận bản tin HND_CMP.

FallBackToOldBSS
Kết quả có thể thứ hai của chuyển giao là cuộc gọi có thể quay trở lại BSS cũ và
tiếp tục như chưa có vấn đề gì xảy ra, điều này đả được mô hình hoá trên trang
FallBackToOldBSS. Chúng ta có các giao diện truyền thông ở phần dưới cùng của
trang. Trên phần đỉnh chúng ta có các trạng thái thực thể như sau: WaitChanAlloc
T101running và WaitMSAccess T102running. Hai sự chuyển tiếp T101Timeout
sendCLR_CMD và recHND_FAIL sendCLR_CMD là hành động có thể để khởi tạo sự
quay trở lại hoàn toàn. Trong cả hai kết quả đều gửi bản tin CLR_CMD tới cho BSC
mới. Viển cảnh kết thúc vởi việc nhận bản tin CLR_CMP và cuộc gọi đựơc tiếp tục
trong BSS cũ.

Hình 3.25: Trang FallBackToOldBSS

ReleaseCallNecessary

106


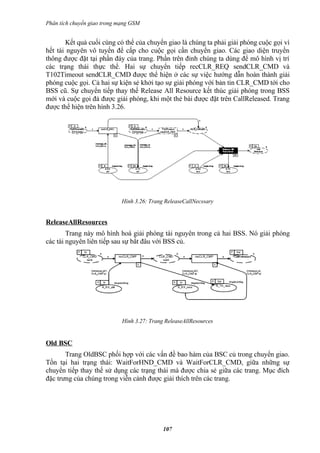

Kết quả cuối cùng có thể của chuyển giao là chúng ta phải giải phóng cuộc gọi vì
hết tài nguyên vô tuyến để cấp cho cuộc gọi cần chuyển giao. Các giao diện truyền
thông được đặt tại phần đáy của trang. Phần trên đỉnh chúng ta dùng để mô hình vị trí
các trạng thái thực thể. Hai sự chuyển tiếp recCLR_REQ sendCLR_CMD và
T102Timeout sendCLR_CMD được thể hiện ở các sự việc hướng dẫn hoàn thành giải
phóng cuộc gọi. Cả hai sự kiện sẻ khởi tạo sự giải phóng với bản tin CLR_CMD tới cho
BSS cũ. Sự chuyển tiếp thay thế Release All Resource kết thúc giải phóng trong BSS
mới và cuộc gọi đả được giải phóng, khi một thẻ bài được đặt trên CallReleased. Trang
được thể hiện trên hình 3.26.

Hình 3.26: Trang ReleaseCallNecssary

ReleaseAllResources
Trang này mô hình hoá giải phóng tài nguyên trong cả hai BSS. Nó giải phóng
các tài nguyên liên tiếp sau sự bắt đâu với BSS củ.

Hình 3.27: Trang ReleaseAllResources

Old BSC
Trang OldBSC phối hợp với các vấn đề bao hàm của BSC củ trong chuyển giao.
Tồn tại hai trạng thái: WaitForHND_CMD và WaitForCLR_CMD, giữa những sự
chuyển tiếp thay thế sử dụng các trạng thái mà được chia sẻ giữa các trang. Mục đích
đặc trưng của chúng trong viễn cảnh được giải thích trên các trang.

107


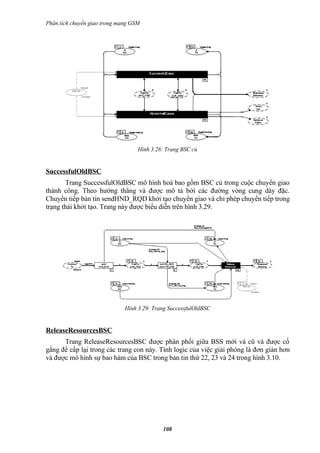

Hình 3.28: Trang BSC củ

SuccessfulOldBSC
Trang SuccessfulOldBSC mô hình hoá bao gồm BSC củ trong cuộc chuyển giao
thành công. Theo hướng thẳng và được mô tả bởi các đường vòng cung dày đặc.
Chuyển tiếp bản tin sendHND_RQD khởi tạo chuyển giao và chỉ phép chuyển tiếp trong
trạng thái khởi tạo. Trang này được biểu diễn trên hình 3.29.

Hình 3.29: Trang SuccessfulOldBSC

ReleaseResourcesBSC
Trang ReleaseResourcesBSC được phân phối giữa BSS mới và cũ và được cố
gắng để cấp lại trong các trang con này. Tính logic của việc giải phóng là đơn giản hơn
và được mô hình sự bao hàm của BSC trong bản tin thứ 22, 23 và 24 trong hình 3.10.

108


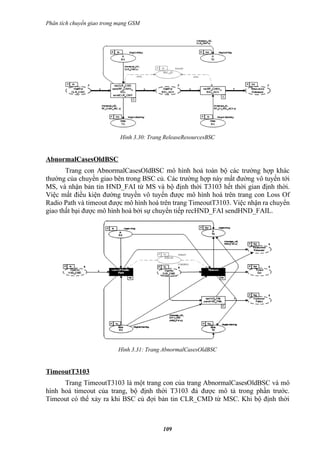

Hình 3.30: Trang ReleaseResourcesBSC

AbnormalCasesOldBSC
Trang con AbnormalCasesOldBSC mô hình hoá toàn bộ các trường hợp khác
thường của chuyền giao bên trong BSC củ. Các trường hợp này mất đường vô tuyến tới
MS, và nhận bản tin HND_FAI từ MS và bộ định thời T3103 hết thời gian định thời.
Việc mất điều kiện đường truyền vô tuyến được mô hình hoá trên trang con Loss Of
Radio Path và timeout được mô hình hoá trên trang TimeoutT3103. Việc nhận ra chuyển
giao thất bại được mô hình hoá bởi sự chuyển tiếp recHND_FAI sendHND_FAIL.

Hình 3.31: Trang AbnormalCasesOldBSC

TimeoutT3103
Trang TimeoutT3103 là một trang con của trang AbnormalCasesOldBSC và mô
hình hoá timeout của trang, bộ định thời T3103 đả được mô tả trong phần trước.
Timeout có thể xảy ra khi BSC củ đợi bản tin CLR_CMD từ MSC. Khi bộ định thời

109


T3103 hết thời gian định thời tài nguyên đả cấp sẻ được giải phóng. Điều này được mô
hình hoá trong trang ReleaseResourcesBSC (đặc trưng bởi sự chuyển tiếp thay thế
Release Resources). Như được miêu tả ở phần trước, BSC đả thực hiện giải phóng tài
nguyên của nó khi mà bản tin CLR_REQ được gửi tới MSC nhưng chúng ta chọn đợi
cho bản tin CLR_CMD đến từ MSC trước việc giải phóng tài nguyên. Với lý do này mà
việc dùng lại trang ReleaseResourcesBSC khi chúng ta đợi bản tin CLR_CMD, sự giải
phóng đồng nhất với được khởi tạo bởi MSC. Tuy nhiên sự lựa chọn của chúng ta phù
hợp với sự giới thiệu bởi vì chúng ta nói nó được phép bắt đầu sự giải phóng trước khi
nhận bản tin CLR_CMD nhưng không cần thiết.

Hình 3.32: Trang TimeoutT3103

Vị trí trạng thái tồn tại TimedOut được sử dụng lưu trạng thái của BSC
khi sự mô phỏng hoàn thành để xem kỹ các kết quả.

LossOfRadioPath

Hình 3.33: Trang LossOfRadioPath

110


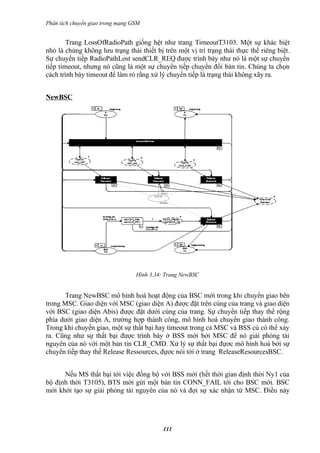

Trang LossOfRadioPath giống hệt như trang TimeoutT3103. Một sự khác biệt
nhỏ là chúng không lưu trạng thái thiết bị trên một vị trí trạng thái thực thể riêng biệt.
Sự chuyển tiếp RadioPathLost sendCLR_REQ được trình bày như nó là một sự chuyển
tiếp timeout, nhưng nó cũng là một sự chuyển tiếp chuyển đổi bản tin. Chúng ta chọn
cách trình bày timeout để làm rỏ rằng xử lý chuyển tiếp là trạng thái không xãy ra.

NewBSC

Hình 3.34: Trang NewBSC

Trang NewBSC mô hình hoá hoạt động của BSC mới trong khi chuyển giao bên
trong MSC. Giao diện với MSC (giao diện A) được đặt trên cùng của trang và giao diện
với BSC (giao diện Abis) được đặt dưới cùng của trang. Sự chuyển tiếp thay thế rộng
phía dưới giao diện A, trường hợp thành công, mô hình hoá chuyển giao thành công.
Trong khi chuyển giao, một sự thất bại hay timeout trong cả MSC và BSS củ có thể xảy
ra. Cũng như sự thất bại được trình bày ở BSS mới bởi MSC để nó giải phóng tài
nguyên của nó với một bản tin CLR_CMD. Xử lý sự thất bại đựơc mô hình hoá bởi sự
chuyển tiếp thay thế Release Ressources, đựơc nói tới ở trang ReleaseResourcesBSC.

Nếu MS thất bại tới việc đồng bộ với BSS mới (hết thời gian định thời Ny1 của
bộ định thời T3105), BTS mới gửi một bản tin CONN_FAIL tới cho BSC mới. BSC
mới khởi tạo sự giải phóng tài nguyên của nó và đợi sự xác nhận từ MSC. Điều này

111


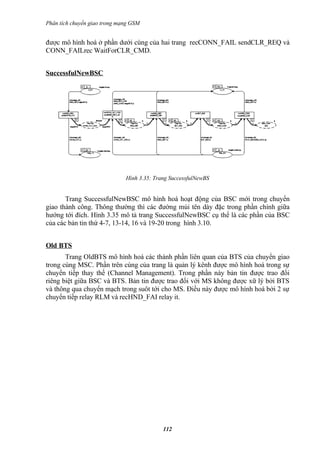

được mô hình hoá ở phần dưới cùng của hai trang recCONN_FAIL sendCLR_REQ và
CONN_FAILrec WaitForCLR_CMD.

SuccessfulNewBSC

Hình 3.35: Trang SuccessfulNewBS

Trang SuccessfulNewBSC mô hình hoá hoạt động của BSC mới trong chuyển
giao thành công. Thông thường thì các đường mủi tên dày đặc trong phần chính giữa
hướng tới đích. Hình 3.35 mô tả trang SuccessfulNewBSC cụ thể là các phần của BSC
của các bản tin thứ 4-7, 13-14, 16 và 19-20 trong hình 3.10.

Old BTS
Trang OldBTS mô hình hoá các thành phần liên quan của BTS của chuyển giao
trong cùng MSC. Phần trên cùng của trang là quản lý kênh được mô hình hoá trong sự
chuyển tiếp thay thế (Channel Management). Trong phần này bản tin được trao đổi
riêng biệt giữa BSC và BTS. Bản tin được trao đổi với MS không được xữ lý bởi BTS
và thông qua chuyển mạch trong suôt tới cho MS. Điều này được mô hình hoá bởi 2 sự
chuyển tiếp relay RLM và recHND_FAI relay it.

112


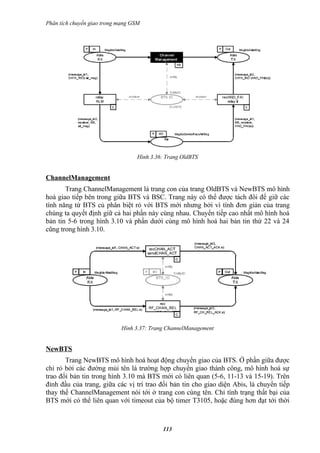

Hình 3.36: Trang OldBTS

ChannelManagement
Trang ChannelManagement là trang con của trang OldBTS và NewBTS mô hình
hoá giao tiếp bên trong giữa BTS và BSC. Trang này có thể được tách đôi để giữ các
tính năng từ BTS củ phân biệt rỏ với BTS mới nhưng bởi vì tính đơn giản của trang
chúng ta quyết định giữ cả hai phần này cùng nhau. Chuyển tiếp cao nhất mô hình hoá
bản tin 5-6 trong hình 3.10 và phần dưới cùng mô hình hoá hai bản tin thứ 22 và 24
cũng trong hình 3.10.

Hình 3.37: Trang ChannelManagement

NewBTS
Trang NewBTS mô hình hoá hoạt động chuyển giao của BTS. Ở phần giữa được
chỉ rỏ bởi các đường mủi tên là trường hợp chuyển giao thành công, mô hình hoá sự
trao đổi bản tin trong hình 3.10 mà BTS mới có liên quan (5-6, 11-13 và 15-19). Trên
đỉnh đầu của trang, giữa các vị trí trao đổi bản tin cho giao diện Abis, là chuyển tiếp
thay thế ChannelManagement nói tới ở trang con cùng tên. Chỉ tình trạng thất bại của
BTS mới có thể liên quan với timeout của bộ timer T3105, hoặc đúng hơn đạt tới thời

113


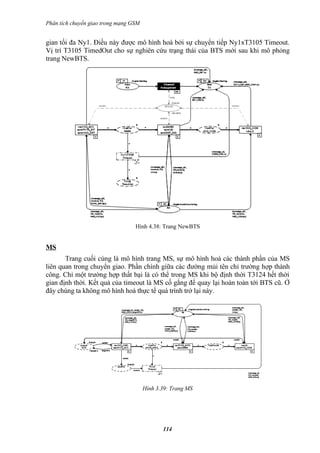

gian tối đa Ny1. Điều này được mô hình hoá bởi sự chuyển tiếp Ny1xT3105 Timeout.
Vị trí T3105 TimedOut cho sự nghiên cứu trạng thái của BTS mới sau khi mô phỏng
trang NewBTS.

Hình 4.38: Trang NewBTS

MS
Trang cuối cùng là mô hình trang MS, sự mô hình hoá các thành phần của MS
liên quan trong chuyển giao. Phần chính giữa các đường mủi tên chỉ trường hợp thành
công. Chỉ một trường hợp thất bại là có thể trong MS khi bộ định thời T3124 hết thời
gian định thời. Kết quả của timeout là MS cố gắng để quay lại hoàn toàn tới BTS cũ. Ở
đây chúng ta không mô hình hoá thực tế quá trình trở lại này.

Hình 3.39: Trang MS

114


KẾT LUẬN

Luận văn này đả sử dụng mô hình CPN và ngôn ngữ SDL để phân tích các giao
thức chuyển giao trong mạng GSM. SDL là một ngôn ngữ thường được sử dụng để
phân tích giao thức trong mạng viễn thông và dựa trên ngôn ngữ đó chúng ta sẻ cài đặt
mô hình CPN. Thông qua mô hình chúng ta đả có cách nhìn hoàn thiện hơn về các thủ
tục hoạt động chuyển giao trong mạng GSM. Đi từ nền tảng ban đầu đến việc phân tích
chi tiết các bản tin trao đổi trong quá trình chuyển giao, giới hạn có lựa chọn việc
nghiên cứu chi tiết một loại chuyển giao tổng quát và đặc trưng nhất của chuyển giao
giúp cho người đọc dể hiểu và hiểu một cách cận kẽ và sâu sắc hơn các quá trình đó. Mô
hình là sự gói gọn các vấn đề thích đáng từ hệ thống thực, miêu tả đi sát với thực tế một
cuộc chuyển giao trong hệ thống thực. Mô hình thiết kế CPN mang lại cho ta sự am hiểu
linh động và sát với thực tế của chuyển giao mà nếu như chúng ta chỉ quan sát trên ngôn
ngữ SDL thì không thể có được điều đó. Sử dụng cách thức phân tích đối chiếu với các
kiến từ lý thuyết với mô hình để chứng tỏ rằng chuyển giao bên trong MSC là môt giao
thức tiến bộ và hoàn chỉnh, các thiết bị có liên quan trong quá trình chuyển giao đều có
thể biết được tình trạng hoạt động của một cuộc gọi sau một kết quả của chuyển giao dù
nó có thành công hay không. Mô hình đả cho ta thấy giao thức chuyển giao không
những đảm bảo cho cuộc gọi được giữ khi di chuyển mà còn đảm bảo cho hệ thống hoạt
động hiệu quả nhất, không lảng phí tài nguyên và đăc biệt là dần tới tối ưu hoá các quá
trình xữ lý. Đặc biệt mô hình rất đi sát với hệ thống thực tế của mạng sử dụng công
nghệ GSM và có thể áp dụng mô hình vào thực tế các mạng này. Từ việc đi sâu phân
tích chuyển giao giúp em hiểu được các thủ tục cách thức mà các bản tin trao đổi với
nhau trong mạng GSM, đi sâu tìm hiểu giao thức báo hiệu giúp em hiểu bản chất của
những hoạt động trong mạng, hiểu được để thực hiện một cuộc gọi thì mạng cần làm gì
và MS cần làm những gì ? và đặc biệt hơn và là mục đích của khoá luận là đả tìm hiểu
được giao thức chuyển giao, một giao thức đặc trưng quan trọng nhất trong thông tin di
động. Có thể kết luận câu “có chuyển giao mới có di động”. Khi một MS muốn di
chuyển đi xa mà vẩn đảm bảo được cuộc gọi nó cần thiết phải chuyển giao. Từ việc
phân tích chuyển giao giúp cho ta hiểu và xử lý tối ưu được mạng; ví dụ như việc tối ưu
các bản tin khi xảy ra một quá trình chuyển giao, vì cần phải rút ngắn nhất có thể
khoảng thời gian này mà vẩn đảm bảo được chất lượng cuộc gọi, hay là việc tính toán
lắp đặt các trạm BTS. Kết hợp với việc đo kiểm chất lượng thu phát của trạm BTS để
đưa ra giải pháp tối ưu mạng mà một người kỷ sư tối ưu mạng cần phải luôn làm điều
đó.
Tuy nhiên quá trình phân tích cũng không tránh khỏi những thiếu sót ví dụ như
vẩn chưa đưa ra các dữ liệu thực tế một quá trình chuyển giao để chứng minh, bởi quá
trình phân tích cần phải gắn liền với dữ liệu thực tế để giúp ta so sánh xem mô hình thiết
kế có đảm bảo cho hệ thống thực hay không.
Như vậy muốn đi sâu, muốn hiểu được hệ thống thông tin di động thì nhất thiết
phải đi sâu tìm hiểu quá trình chuyển giao bởi đây là một đặc trưng tạo nên tính di động.
Quá trình chuyển giao là một quá trình nhậy cảm vì lúc này chất lượng cuộc gọi là thấp
nên cần phải xem xét kỷ vấn đề này, cần phải nghiên cứu sâu, xây dựng mô hình chuyển

115


giao một cách tối ưu nhất, cần kiểm nghiệm mô hình vào hệ thống thực để thấy được
tính hiệu quả của mô hình và ngày càng hoàn thiện nó trên phương diện một ứng dụng
chứ không chỉ là mô hình lý thuyết.

CÁC THUẬT NGỮ

GSM: Global System for Mobile communication Hệ thống thông tịn di động toàn cầu
ETSI: European Telecommunications Standards Tiêu chẩn của Học Viện Viễn Thông Châu
Institute Âu
NSS: Network Switching Subsystem Hệ thống hổ trợ chuyển mạch mạng
BSS: Base Station Subsystem Hệ thống trạm gốc
MS: Mobile Stations Trạm di động
MSC: Mobile Switching Center Trung tâm chuyển mạch di động
PSTN: PublicSwitchedTelephone Network Mạng điện thoại chuyển mạch công cộng
ISDN: Integrated Services Digital Network Mạng số tích hợp các dịch vụ
HLR: Home Location Register Bộ ghi định vị thường trú
VLR: Visitor Location Registe Bộ ghi định vị tạm trú
AUC: AUthentication Center Trung tâm nhận thực
EIR: Equipment Identity Register Bộ ghi nhận dạng thiết bị
BSC: Base Station Controller Bộ điều khiên trạm gốc
BTS: Base Tranceiver Station Trạm thu phát có sở
SIM: Subscriber Identity Module Module nhận dạng thuê bao
LA: Location Area Vùng định vị
PLMN: Public Land Mobile Network Mạng di động công cộng mặt đất
OSI: Open System Interconnection Hệ thống liên kết mở
SSN07: Signalling System Number 7 Hệ thống báo hiệu số 7
TRX: Transmitter/Receiver Bộ truyền phát/bộ thu nhận
GMSC: Gateway-MSC MSC cổng
CPN: Coloured Petri Nets
SCCP: Signaling Connection Control Part Phần điều khiển kết nối báo hiệu
BSSAP: Base Station Subsystem Application Part Phần ứng dụng hệ thống con trạm cơ sở
BSSMAP: Base Station Subsystem Management Phần quản lý ứng dụng hệ thống con trạm
Application Part cơ sở
DTAP: Direct Transfer Application Part Phần ứng dụng điều khiển truyền
MTP: Message Transfer Part Phần chuyển đổi bản tin
TRXM: TRX Management Quản lý TRX
CCM: Common Channel Management Quản lý kênh chung

116


RLM: Radio Link Management Quản lý liên kết vô tuyến
DCM: Dedicated Channel Management Quản lý kênh chuyên dụng
LAPDm: LAPDmodified LAPD được điều chỉnh
RR: Radio Resource Tài nguyên vô tuyến
MM: Mobility Management Quản lý di động
CC: Call Connection Management Quản lý kết nối cuộc gọi
IMSI: International Mobile Subscriber Identity Nhận dạng thuê bao di động quốc tế
TRAU: Transcoder/ Adapter Rate Unit Đơn vị chuyển mã/đáp ứng
I WF: InterWorking Function Chức năng tương tác
TCH: Traffic Channels Kênh lưu lượng
CCH: Control Channels Kênh điều khiển
BCH: Broadcasting Channel Kênh quảng bá
CCCH: Common Control Channel Kênh điều khiển chung
DCCH: Dedicated Control Channel Kênh điều khiển riêng
SMSCB: Short Message Service Cell Broadcast Dịch vụ tin nhắn ngắn quảng bá cell
CBCH: Cell Broadcasting Channel Kênh quảng bá cell
FACCH: Fast Associated Control Channel Kênh điều khiển liên kết nhanh
SACCH: Slow Asociated Control Channel Kênh điều khiển kết hợp chậm
AGCH: Access Grant Channel Kênh hổ trợ truy cập
PCH: Paging Channel Kênh nhắn tin
SCH: Synchronization Channel Kênh đồng bộ
FCCH: Frequency Correction Channel Kênh hiệu chỉnh tần số
BCCH: Broadcasting Control Channel Kênh điều khiển quảng bá
RACH: Random Access Channel Kênh truy cập ngẫu nhiên
GMSK: Gaussian Minimum Shift Keying Kháo dịch pha tối thiểu Gauss
FEC: Forward Error Correction Sự hiểu chỉnh lổi tiên tiến
UI: Unnumbered Information Thông tin không được đánh số
SABM: Set Asynchronous Balance Mode Đặt chế độ cân bằng không đồng bộ
UA: Unnumbred Acknowledgement Sự xác nhận không được đánh số
MOC: Mibile Originated Call Cuộc gọi được bắt đầu từ trạm di động
IMEI: International Mobile Equipment Identity Nhận dạng thiết bị di động quôc tế
IMSI: International Mobile Subscriber Identity Nhận dạng thuê bao di động quốc tế
RSM: Radio Subsystem Management Quản lý hệ thống vô tuyến con
SMS: Short Message Service Dịch vụ bản tin ngắn
CBSAP: Cell Broadcast Service Access Point Điểm truy cập dịch vụ quảng bá cell
CDMA Code Division Multiple Access Đa truy cập phân chia theo mã
TDMA Time Division Multiple Access Đa truy cập phân chia theo thời gian
FDMA Frequency Division Multyple Access Đa truy cập phân chia theo tần số

117


TÀI LIỆU THAM KHẢO

[1] Sigmund M.redl, Matthias K.Weber , Malcolm W.Oliphant, “ GSM And Personal
Communications “ Handbook of GSM and UMTS The Creation of Global Mobile
Communication. Edited by: Friedhelm Hillebrand, Consulting Engineer, Germany
[2] Gunnar Heine, “GSMNetworks: Protocols, Terminology and Implementation “,
[3] Asha Mehrotra, “GSM SYSTEM ENGINEERIN GSM Switching, Services anh
Protocols “(Second Edition), John Wiley and Sons, LTD.

*****************000*****************

118

Chuyen giao trong gsm

More Related Content

What's hot

Similar to Chuyen giao trong gsm

Chuyen giao trong gsm
