CENTRALES NUCLEARES

1. Les centrals nuclears

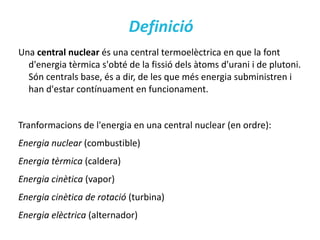

3. Tranformacions de l'energia en una central nuclear (en ordre):

4. Energia nuclear (combustible)

5. Energia tèrmica (caldera)

6. Energia cinètica (vapor)

7. Energia cinètica de rotació (turbina)

8. Energia elèctrica (alternador)

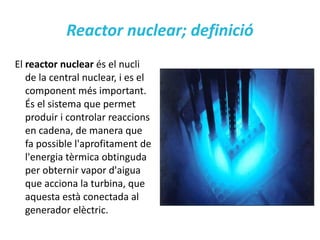

12. El refrigerant : funció de refrigerar el reactor, evitar el sobreescalfament i transportar la calor generada a la turbina (circuit secundari) , per després tornar al reactor i repetir el cicle. El recorregut del refrigerant s'anomena circuit primari.

13. Esquema d'un reactor nuclear

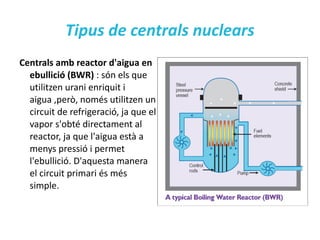

15. Centrals amb reactor d'aigua a pressió ( PWR) : són les que utilitzen urani enriquit com a combustible i aigua com a refrigerant i moderador alhora. La calor produïda en el nucli es transfereix a través del circuit primari fins al secundari per a produir vapor. Es manté una pressió molt elevada al reactor per evitar l'ebullició de l'aigua i així transmetre la calor del circuit primari al secundari.

18. Poden arribar a obtenir un rendiment 60 vegades superior als reactor tèrmics .

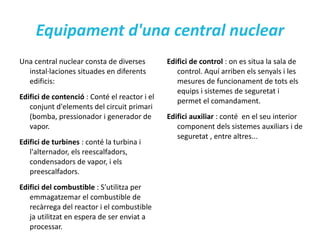

20. Edifici de contenció : Conté el reactor i el conjunt d'elements del circuit primari (bomba, pressionador i generador de vapor.

21. Edifici de turbines : conté la turbina i l'alternador, els reescalfadors, condensadors de vapor, i els preescalfadors.

23. Edifici auxiliar : conté en el seu interior component dels sistemes auxiliars i de seguretat , entre altres...
