C++ Базовый. Занятие 13.

Модуль 3: Основные понятия объектно-ориентированного
программирования.
Темы лекции: Программирование сокетов в С++. Работа с
графикой.
Практическое задание: Программирование сокетов в С++.
Тренер: Игорь Шкулипа, к.т.н.
C++ Базовый. Занятие 13

http://www.slideshare.net/IgorShkulipa 2

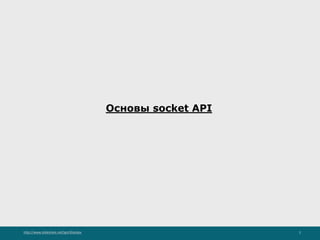

Основы socket API

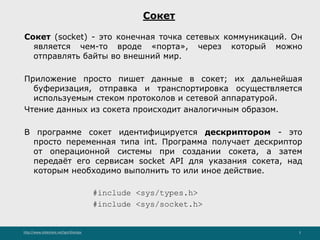

Сокет
Сокет (socket) - это конечная точка сетевых коммуникаций. Он
является чем-то вроде «порта», через который можно
отправлять байты во внешний мир.
Приложение просто пишет данные в сокет; их дальнейшая
буферизация, отправка и транспортировка осуществляется
используемым стеком протоколов и сетевой аппаратурой.
Чтение данных из сокета происходит аналогичным образом.
В программе сокет идентифицируется дескриптором - это
просто переменная типа int. Программа получает дескриптор
от операционной системы при создании сокета, а затем
передаёт его сервисам socket API для указания сокета, над
которым необходимо выполнить то или иное действие.
#include <sys/types.h>
#include <sys/socket.h>

Атрибуты сокета
С каждым сокет связываются три атрибута: домен, тип и
протокол. Эти атрибуты задаются при создании сокета и
остаются неизменными на протяжении всего времени его
существования.
Для создания сокета используется функция socket, имеющая
следующий прототип.
int socket(int domain, int type, int protocol);

Домен сокета
Домен определяет пространство адресов, в котором располагается сокет,
и множество протоколов, которые используются для передачи данных.
Чаще других используются домены Unix и Internet, задаваемые
константами AF_UNIX и AF_INET соответственно (префикс AF означает
"address family" - "семейство адресов").
◦ При задании AF_UNIX для передачи данных используется файловая
система ввода/вывода Unix. В этом случае сокеты используются для
межпроцессного взаимодействия на одном компьютере и не годятся
для работы по сети.
◦ Константа AF_INET соответствует Internet-домену. Сокеты,
размещённые в этом домене, могут использоваться для работы в
любой IP-сети.
◦ Существуют и другие домены (AF_IPX для протоколов Novell,
AF_INET6 для новой модификации протокола IP - IPv6 и т. д.)

Тип сокета
Тип сокета определяет способ передачи данных по сети:
SOCK_STREAM. Передача потока данных с предварительной установкой
соединения. Обеспечивается надёжный канал передачи данных, при
котором фрагменты отправленного блока не теряются, не
переупорядочиваются и не дублируются.
SOCK_DGRAM. Передача данных в виде отдельных сообщений
(датаграмм). Предварительная установка соединения не требуется.
Обмен данными происходит быстрее, но является ненадёжным:
сообщения могут теряться в пути, дублироваться и
переупорядочиваться. Допускается передача сообщения нескольким
получателям (multicasting) и широковещательная передача
(broadcasting).
SOCK_RAW. Этот тип присваивается низкоуровневым сокетам. Их
отличие от обычных сокетов состоит в том, что с их помощью
программа может взять на себя формирование некоторых заголовков,
добавляемых к сообщению.

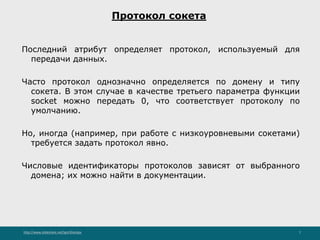

Протокол сокета
Последний атрибут определяет протокол, используемый для
передачи данных.
Часто протокол однозначно определяется по домену и типу
сокета. В этом случае в качестве третьего параметра функции
socket можно передать 0, что соответствует протоколу по
умолчанию.
Но, иногда (например, при работе с низкоуровневыми сокетами)
требуется задать протокол явно.
Числовые идентификаторы протоколов зависят от выбранного
домена; их можно найти в документации.

Адрес сокета
Прежде чем передавать данные через сокет, его необходимо
связать с адресом в выбранном домене.
Иногда связывание осуществляется неявно (внутри функций
connect и accept), но выполнять его необходимо во всех
случаях.
Для явного связывания сокета с некоторым адресом
используется функция bind.
int bind(int sockfd, struct sockaddr *addr, int addrlen);

Аргументы bind
В качестве первого параметра передаётся дескриптор сокета,
который мы хотим привязать к заданному адресу.
Второй параметр, addr, содержит указатель на структуру с
адресом, а третий - длину этой структуры.
struct sockaddr
{
unsigned short sa_family;
char sa_data[14];
};
Поле sa_family содержит идентификатор домена, тот же, что и
первый параметр функции socket.
В зависимости от значения этого поля по-разному
интерпретируется содержимое массива sa_data.

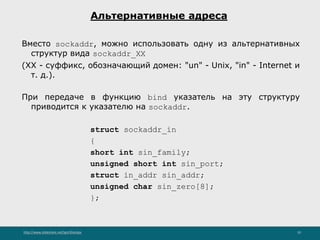

Альтернативные адреса
Вместо sockaddr, можно использовать одну из альтернативных
структур вида sockaddr_XX
(XX - суффикс, обозначающий домен: "un" - Unix, "in" - Internet и
т. д.).
При передаче в функцию bind указатель на эту структуру
приводится к указателю на sockaddr.
struct sockaddr_in
{
short int sin_family;
unsigned short int sin_port;
struct in_addr sin_addr;
unsigned char sin_zero[8];
};

Поля sockaddr_in
sin_family соответствует полю sa_family в sockaddr
в sin_port записывается номер порта
в sin_addr - IP-адрес хоста.
sin_addr само является структурой
sin_zero – дополнение до размера основной структуры
struct in_addr
{
unsigned long s_addr;
};
Раньше in_addr представляла собой объединение (union),
содержащее гораздо большее число полей. Сейчас, когда в
ней осталось всего одно поле, она продолжает использоваться
для обратной совместимости.

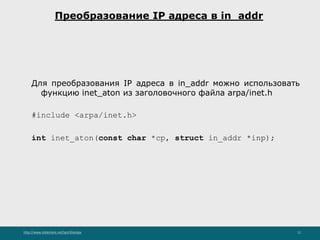

Преобразование IP адреса в in_addr
Для преобразования IP адреса в in_addr можно использовать
функцию inet_aton из заголовочного файла arpa/inet.h
#include <arpa/inet.h>
int inet_aton(const char *cp, struct in_addr *inp);

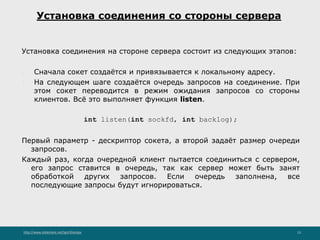

Установка соединения со стороны сервера
Установка соединения на стороне сервера состоит из следующих этапов:
1. Сначала сокет создаётся и привязывается к локальному адресу.
2. На следующем шаге создаётся очередь запросов на соединение. При
этом сокет переводится в режим ожидания запросов со стороны
клиентов. Всё это выполняет функция listen.
int listen(int sockfd, int backlog);
Первый параметр - дескриптор сокета, а второй задаёт размер очереди
запросов.
Каждый раз, когда очередной клиент пытается соединиться с сервером,
его запрос ставится в очередь, так как сервер может быть занят
обработкой других запросов. Если очередь заполнена, все
последующие запросы будут игнорироваться.

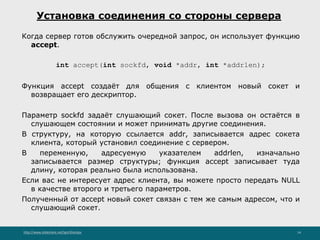

Установка соединения со стороны сервера
Когда сервер готов обслужить очередной запрос, он использует функцию
accept.
int accept(int sockfd, void *addr, int *addrlen);
Функция accept создаёт для общения с клиентом новый сокет и
возвращает его дескриптор.
Параметр sockfd задаёт слушающий сокет. После вызова он остаётся в
слушающем состоянии и может принимать другие соединения.
В структуру, на которую ссылается addr, записывается адрес сокета
клиента, который установил соединение с сервером.
В переменную, адресуемую указателем addrlen, изначально
записывается размер структуры; функция accept записывает туда
длину, которая реально была использована.
Если вас не интересует адрес клиента, вы можете просто передать NULL
в качестве второго и третьего параметров.
Полученный от accept новый сокет связан с тем же самым адресом, что и
слушающий сокет.

Установка соединения со стороны клиента
На стороне клиента для установления соединения используется функция
connect, которая имеет следующий прототип.
int connect(int sockfd, struct sockaddr *serv_addr, int addrlen);
Здесь sockfd - сокет, который будет использоваться для обмена данными с
сервером, serv_addr содержит указатель на структуру с адресом сервера,
а addrlen - длину этой структуры.
Обычно сокет не требуется предварительно привязывать к локальному
адресу, так как функция connect сделает это за вас, подобрав
подходящий свободный порт.

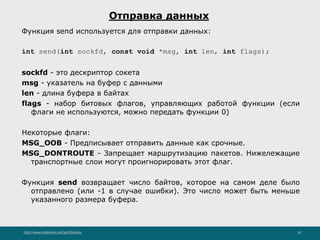

Отправка данных
Функция send используется для отправки данных:
int send(int sockfd, const void *msg, int len, int flags);
sockfd - это дескриптор сокета
msg - указатель на буфер с данными
len - длина буфера в байтах
flags - набор битовых флагов, управляющих работой функции (если
флаги не используются, можно передать функции 0)
Некоторые флаги:
MSG_OOB - Предписывает отправить данные как срочные.
MSG_DONTROUTE - Запрещает маршрутизацию пакетов. Нижележащие
транспортные слои могут проигнорировать этот флаг.
Функция send возвращает число байтов, которое на самом деле было
отправлено (или -1 в случае ошибки). Это число может быть меньше
указанного размера буфера.

Отправка всего буфера
Для того, чтобы отправить весь буфер целиком, необходимо написать
свою функцию и вызывать в ней send, пока все данные не будут
отправлены.
int sendall(int s, char *buf, int len, int flags)
{
int total = 0;
int n;
while(total < len)
{
n = send(s, buf+total, len-total, flags);
if(n == -1)
{
break;
}
total += n;
}
return (n==-1 ? -1 : total);
}

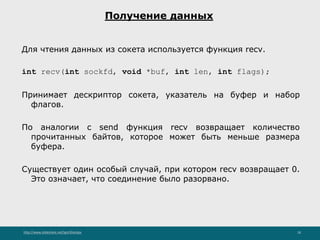

Получение данных
Для чтения данных из сокета используется функция recv.
int recv(int sockfd, void *buf, int len, int flags);
Принимает дескриптор сокета, указатель на буфер и набор
флагов.
По аналогии с send функция recv возвращает количество
прочитанных байтов, которое может быть меньше размера
буфера.
Существует один особый случай, при котором recv возвращает 0.
Это означает, что соединение было разорвано.

Закрытие сокета
Закончив обмен данными, закройте сокет с помощью функции
close. Это приведёт к разрыву соединения.
int close(int sockfd);
Также можно запретить передачу данных в каком-то одном
направлении, используя shutdown.
int shutdown(int sockfd, int how);
Параметр how может принимать одно из следующих значений:
⚫ 0 - запретить чтение из сокета
⚫ 1 - запретить запись в сокет
⚫ 2 - запретить и то и другое
Всё равно потребуется вызвать close, чтобы освободить
связанные с ним системные ресурсы.

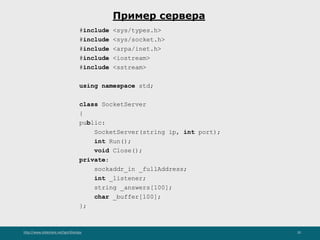

Пример сервера
#include <iostream>
#include <sstream>
using namespace std;
class SocketServer
{
public:
SocketServer(string ip, int port);
int Run();
void Close();
private:
sockaddr_in _fullAddress;
int _listener;
string _answers[100];
char _buffer[100];
};

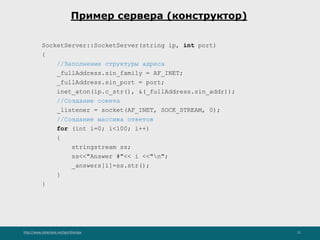

Пример сервера (конструктор)
SocketServer::SocketServer(string ip, int port)
{
//Заполнение структуры адреса
_fullAddress.sin_family = AF_INET;
_fullAddress.sin_port = port;
inet_aton(ip.c_str(), &(_fullAddress.sin_addr));
//Создание сокета
_listener = socket(AF_INET, SOCK_STREAM, 0);
//Создание массива ответов
for (int i=0; i<100; i++)
{
stringstream ss;
ss<<"Answer #"<< i <<"n";
_answers[i]=ss.str();
}
}

Пример сервера (основной метод)
int SocketServer::Run()
{
//Выполняем связывание
int iBindResult=bind(_listener,
(sockaddr*) &_fullAddress,
sizeof(_fullAddress));
if (iBindResult<0)
{
cout<<"Error on bindingn";
}
//Слушаем сокет
listen(_listener, 1);
cout<<"Server startedn";
...

Пример сервера (основной метод, продолжение)
//Переходим в режим приема-передачи данных
while (1)
{
//Проверка приема
int sock = accept(_listener, NULL, NULL);
if (sock < 0)
{
cout<<"Error on acceptingn";
return 0;
}

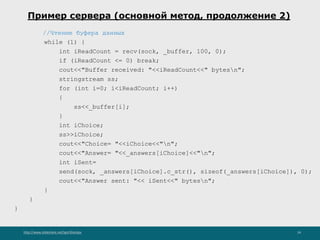

Пример сервера (основной метод, продолжение 2)
//Чтение буфера данных
while (1) {
int iReadCount = recv(sock, _buffer, 100, 0);
if (iReadCount <= 0) break;
cout<<"Buffer received: "<<iReadCount<<" bytesn";
stringstream ss;
for (int i=0; i<iReadCount; i++)
{
ss<<_buffer[i];
}
int iChoice;
ss>>iChoice;
cout<<"Choice= "<<iChoice<<"n";
cout<<"Answer= "<<_answers[iChoice]<<"n";
int iSent=
send(sock, _answers[iChoice].c_str(), sizeof(_answers[iChoice]), 0);
cout<<"Answer sent: "<< iSent<<" bytesn";
}
}
}

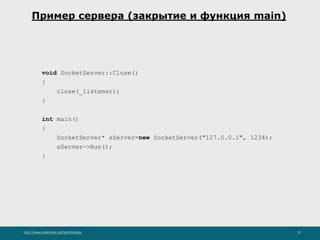

Пример сервера (закрытие и функция main)
void SocketServer::Close()
{
close(_listener);
}
int main()
{
SocketServer* sServer=new SocketServer("127.0.0.1", 1234);
sServer->Run();
}

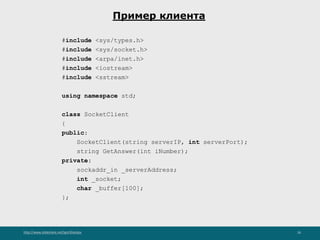

Пример клиента
#include <iostream>
#include <sstream>
class SocketClient
{
public:
SocketClient(string serverIP, int serverPort);
string GetAnswer(int iNumber);
private:
sockaddr_in _serverAddress;
int _socket;
char _buffer[100];
};

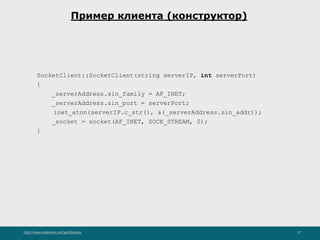

Пример клиента (конструктор)
SocketClient::SocketClient(string serverIP, int serverPort)
{
_serverAddress.sin_family = AF_INET;
_serverAddress.sin_port = serverPort;
inet_aton(serverIP.c_str(), &(_serverAddress.sin_addr));
_socket = socket(AF_INET, SOCK_STREAM, 0);
}

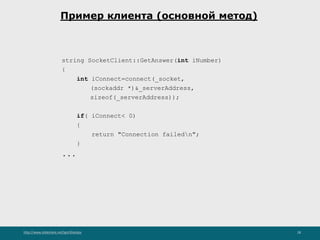

Пример клиента (основной метод)
string SocketClient::GetAnswer(int iNumber)
{
int iConnect=connect(_socket,
(sockaddr *)&_serverAddress,
sizeof(_serverAddress));
if( iConnect< 0)
{
return "Connection failedn";
}
...

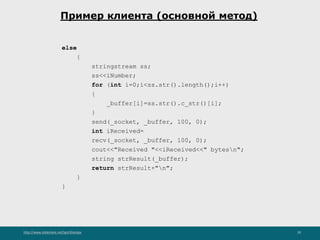

Пример клиента (основной метод)
else
{
stringstream ss;
ss<<iNumber;
for (int i=0;i<ss.str().length();i++)
{
_buffer[i]=ss.str().c_str()[i];
}
send(_socket, _buffer, 100, 0);
int iReceived=
recv(_socket, _buffer, 100, 0);
cout<<"Received "<<iReceived<<" bytesn";
string strResult(_buffer);
return strResult+"n";
}
}

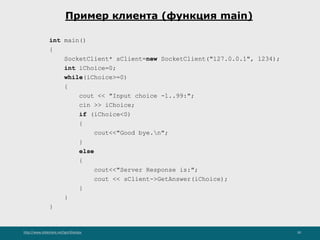

Пример клиента (функция main)
int main()
{
SocketClient* sClient=new SocketClient("127.0.0.1", 1234);
int iChoice=0;
while(iChoice>=0)
{
cout << "Input choice -1..99:";
cin >> iChoice;
if (iChoice<0)
{
cout<<"Good bye.n";
}
else
{
cout<<"Server Response is:";
cout << sClient->GetAnswer(iChoice);
}
}
}

Основы графики в Linux

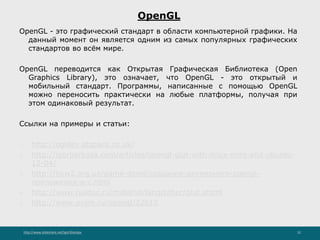

OpenGL
OpenGL - это графический стандарт в области компьютерной графики. На
данный момент он является одним из самых популярных графических
стандартов во всём мире.
OpenGL переводится как Открытая Графическая Библиотека (Open
Graphics Library), это означает, что OpenGL - это открытый и
мобильный стандарт. Программы, написанные с помощью OpenGL
можно переносить практически на любые платформы, получая при
этом одинаковый результат.
Ссылки на примеры и статьи:
1. http://ogldev.atspace.co.uk/
2. http://igorbarbosa.com/articles/opengl-glut-with-linux-mint-and-ubuntu-
12-04/
3. http://how2.org.ua/game-devel/создание-двумерного-opengl-
приложения-в-c.html
4. http://www.rusdoc.ru/material/lang/other/glut.shtml
5. http://www.pvsm.ru/opengl/22610

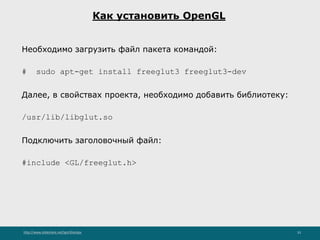

Как установить OpenGL
Необходимо загрузить файл пакета командой:
# sudo apt-get install freeglut3 freeglut3-dev
Далее, в свойствах проекта, необходимо добавить библиотеку:
/usr/lib/libglut.so
Подключить заголовочный файл:
#include <GL/freeglut.h>

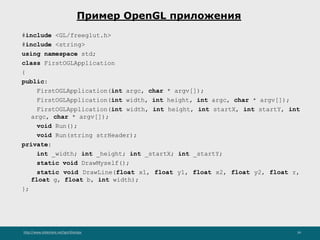

Пример OpenGL приложения
#include <GL/freeglut.h>
#include <string>
class FirstOGLApplication
{
public:
FirstOGLApplication(int argc, char * argv[]);
FirstOGLApplication(int width, int height, int argc, char * argv[]);
FirstOGLApplication(int width, int height, int startX, int startY, int
argc, char * argv[]);
void Run();
void Run(string strHeader);
private:
int _width; int _height; int _startX; int _startY;
static void DrawMyself();
static void DrawLine(float x1, float y1, float x2, float y2, float r,
float g, float b, int width);
};

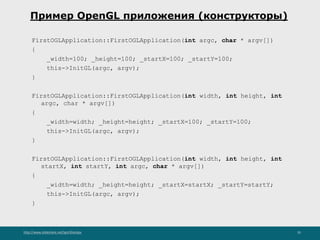

Пример OpenGL приложения (конструкторы)
FirstOGLApplication::FirstOGLApplication(int argc, char * argv[])
{
_width=100; _height=100; _startX=100; _startY=100;
this->InitGL(argc, argv);
}
FirstOGLApplication::FirstOGLApplication(int width, int height, int
argc, char * argv[])
{
_width=width; _height=height; _startX=100; _startY=100;
}
FirstOGLApplication::FirstOGLApplication(int width, int height, int
startX, int startY, int argc, char * argv[])
{
_width=width; _height=height; _startX=startX; _startY=startY;
}

Пример OpenGL приложения (метод InitGL)
void FirstOGLApplication::InitGL(int argc, char* argv[])
{
// Инициализация GLUT
glutInit(&argc, argv);
// Установка режима отображения (RGBA-палитра)
glutInitDisplayMode(GLUT_RGBA);
// Установка размера окна
glutInitWindowSize(_width, _height);
// Установка изначальной позиции окна
glutInitWindowPosition(_startX, _startY);
}

Пример OpenGL приложения (методы запуска)
void FirstOGLApplication::Run()
{
this->Run("");
}
void FirstOGLApplication::Run(string strHeader)
{
// Создание окна с заголовком
glutCreateWindow(strHeader.c_str());
// Очистка цветом 0х00000000 (черный)
glClearColor(0.0f, 0.0f, 0.0f, 0.0f);
// Запуск функции DrawMyself
glutDisplayFunc(FirstOGLApplication::DrawMyself);
// Запуск приложения в режим ожидания событий
glutMainLoop();
}

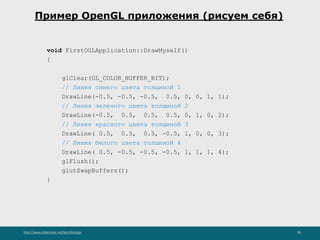

Пример OpenGL приложения (рисуем себя)
void FirstOGLApplication::DrawMyself()
{
glClear(GL_COLOR_BUFFER_BIT);
// Линия синего цвета толщиной 1
DrawLine(-0.5, -0.5, -0.5, 0.5, 0, 0, 1, 1);
// Линия зеленого цвета толщиной 2
DrawLine(-0.5, 0.5, 0.5, 0.5, 0, 1, 0, 2);
// Линия красного цвета толщиной 3
DrawLine( 0.5, 0.5, 0.5, -0.5, 1, 0, 0, 3);
// Линия белого цвета толщиной 4
DrawLine( 0.5, -0.5, -0.5, -0.5, 1, 1, 1, 4);
glFlush();
glutSwapBuffers();
}

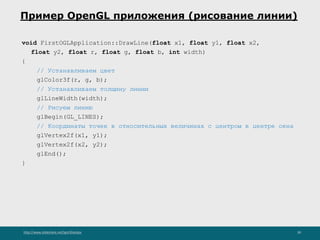

Пример OpenGL приложения (рисование линии)
void FirstOGLApplication::DrawLine(float x1, float y1, float x2,
float y2, float r, float g, float b, int width)
{
// Устанавливаем цвет
glColor3f(r, g, b);
// Устанавливаем толщину линии
glLineWidth(width);
// Рисуем линию
glBegin(GL_LINES);
// Координаты точек в относительных величинах с центром в центре окна
glVertex2f(x1, y1);
glVertex2f(x2, y2);
glEnd();
}

Пример OpenGL приложения (функция main)
int main(int argc, char * argv[])
{
FirstOGLApplication* app=
new FirstOGLApplication(500, 500, 100, 100, argc, argv);
app->Run("Hello, OpenGL!");
return 0;
}

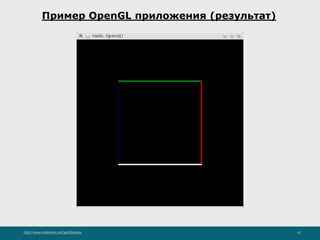

Пример OpenGL приложения (результат)

Лабораторная работа №13. Клиент-сервер
Создать консольный калькулятор с архитектурой «клиент-
сервер».
Клиент:
⚫ Отправляет данные на сервер с запросом о выполнении
арифметических операций над числами.
⚫ Выводит меню для управления вычислениями.
⚫ Выводит результаты на экран.
Сервер:
⚫ Обрабатывает запрос клиента и отправляет ему результат

C++ Базовый. Занятие 13.

More Related Content

What's hot

Viewers also liked

Similar to C++ Базовый. Занятие 13.

More from Igor Shkulipa

C++ Базовый. Занятие 13.
