This presentation show method to build Decision Tree model with numerical attributes

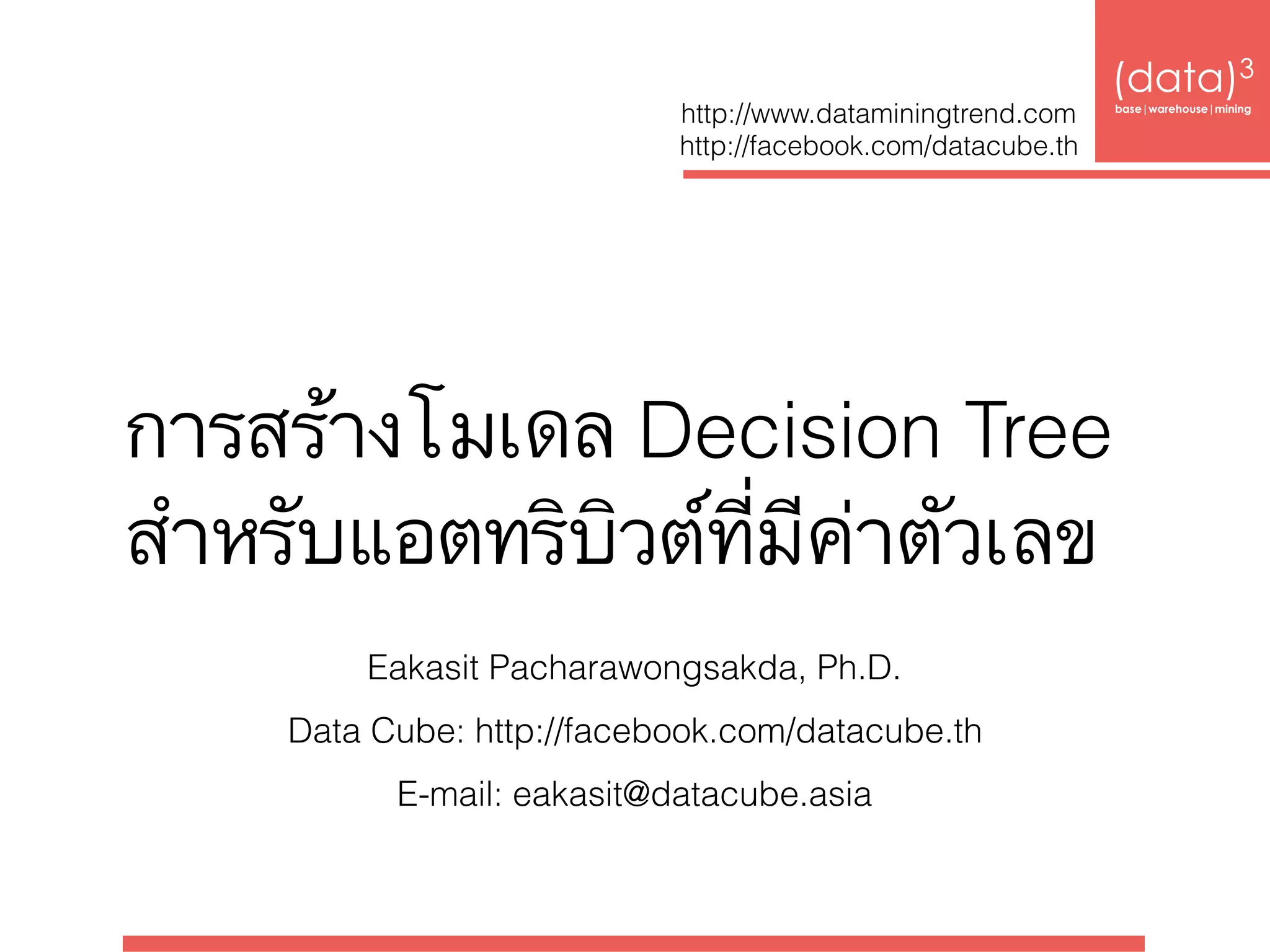

1. การสร้างโมเดล Decision Tree
สำหรับแอตทริบิวต์ที่มีค่าตัวเลข
(data)3
base|warehouse|mining
http://www.dataminingtrend.com
http://facebook.com/datacube.th
Eakasit Pacharawongsakda, Ph.D.
Data Cube: http://facebook.com/datacube.th
E-mail: eakasit@datacube.asia

2. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Decision Tree
• ข้อมูลเป็นตัวเลข
• เรียงลำดับข้อมูลที่เป็นตัวเลขจากน้อยไปมาก
• แบ่งข้อมูลออกเป็น 2 ส่วนโดยการหาจุดกึ่งกลางระหว่างค่าตัวเลข 2 ค่า
• คำนวณค่า Information Gain จากข้อมูล 2 ส่วนที่แบ่งได้
• เลือกจุดกึ่งกลางที่ให้ค่า Information Gain สูงที่สุดมาใช้งานต่อ
2

3. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Decision Tree
• ข้อมูลเป็นตัวเลข
• เมื่อใช้ Humidity = 67.5 เป็นตัวแบ่ง ได้ค่า IG = 0.11
3
ID Humidity Play
7 65.0 no
6 70.0 no
9 70.0 yes
11 70.0 yes
13 75.0 yes
3 78.0 no
5 80.0 yes
10 80.0 no
14 80.0 yes
1 85.0 yes
2 90.0 yes
12 90.0 yes
8 95.0 yes
4 96.0 no
ค่าเฉลี่ย = 67.5
ID Humidity Play
7 < 67.5 no
6 > 67.5 no
9 > 67.5 yes
11 > 67.5 yes
13 > 67.5 yes
3 > 67.5 no
5 > 67.5 yes
10 > 67.5 no
14 > 67.5 yes
1 > 67.5 yes
2 > 67.5 yes
12 > 67.5 yes
8 > 67.5 yes
4 > 67.5 no
กลุ่มที่ 1
กลุ่มที่ 2

4. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Decision Tree
• ข้อมูลเป็นตัวเลข
• เมื่อใช้ Humidity = 72.5 เป็นตัวแบ่ง ได้ค่า IG = 0.25
4
ID Humidity Play
7 65.0 no
6 70.0 no
9 70.0 yes
11 70.0 yes
13 75.0 yes
3 78.0 no
5 80.0 yes
10 80.0 no
14 80.0 yes
1 85.0 yes
2 90.0 yes
12 90.0 yes
8 95.0 yes
4 96.0 no
ค่าเฉลี่ย = 72.5
ID Humidity Play
7 < 72.5 no
6 < 72.5 no
9 < 72.5 yes
11 < 72.5 yes
13 > 72.5 yes
3 > 72.5 no
5 > 72.5 yes
10 > 72.5 no
14 > 72.5 yes
1 > 72.5 yes
2 > 72.5 yes
12 > 72.5 yes
8 > 72.5 yes
4 > 72.5 no
กลุ่มที่ 2
กลุ่มที่ 1

5. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Decision Tree
• ข้อมูลเป็นตัวเลข
• เมื่อใช้ Humidity = 76.5 เป็นตัวแบ่ง ได้ค่า IG = 0.03
5
ID Humidity Play
7 65.0 no
6 70.0 no
9 70.0 yes
11 70.0 yes
13 75.0 yes
3 78.0 no
5 80.0 yes
10 80.0 no
14 80.0 yes
1 85.0 yes
2 90.0 yes
12 90.0 yes
8 95.0 yes
4 96.0 no
ค่าเฉลี่ย = 76.5
ID Humidity Play
7 < 76.5 no
6 < 76.5 no
9 < 76.5 yes
11 < 76.5 yes
13 < 76.5 yes
3 > 76.5 no
5 > 76.5 yes
10 > 76.5 no
14 > 76.5 yes
1 > 76.5 yes
2 > 76.5 yes
12 > 76.5 yes
8 > 76.5 yes
4 > 76.5 no
กลุ่มที่ 1
กลุ่มที่ 2

6. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Decision Tree
• ข้อมูลเป็นตัวเลข
• เมื่อใช้ Humidity = 79.0 เป็นตัวแบ่ง ได้ค่า IG = 0.05
6
ID Humidity Play
7 65.0 no
6 70.0 no
9 70.0 yes
11 70.0 yes
13 75.0 yes
3 78.0 no
5 80.0 yes
10 80.0 no
14 80.0 yes
1 85.0 yes
2 90.0 yes
12 90.0 yes
8 95.0 yes
4 96.0 no
ค่าเฉลี่ย = 79.0
ID Humidity Play
7 < 79.0 no
6 < 79.0 no
9 < 79.0 yes
11 < 79.0 yes
13 < 79.0 yes
3 < 79.0 no
5 > 79.0 yes
10 > 79.0 no
14 > 79.0 yes
1 > 79.0 yes
2 > 79.0 yes
12 > 79.0 yes
8 > 79.0 yes
4 > 79.0 no
กลุ่มที่ 1
กลุ่มที่ 2

7. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Decision Tree
• ข้อมูลเป็นตัวเลข
• เมื่อใช้ Humidity = 82.5 เป็นตัวแบ่ง ได้ค่า IG = 0.05
7
ID Humidity Play
7 65.0 no
6 70.0 no
9 70.0 yes
11 70.0 yes
13 75.0 yes
3 78.0 no
5 80.0 yes
10 80.0 no
14 80.0 yes
1 85.0 yes
2 90.0 yes
12 90.0 yes
8 95.0 yes
4 96.0 no
ค่าเฉลี่ย = 82.5
ID Humidity Play
7 < 82.5 no
6 < 82.5 no
9 < 82.5 yes
11 < 82.5 yes
13 < 82.5 yes
3 < 82.5 no
5 < 82.5 yes
10 < 82.5 no
14 < 82.5 yes
1 > 82.5 yes
2 > 82.5 yes
12 > 82.5 yes
8 > 82.5 yes
4 > 82.5 no
กลุ่มที่ 1
กลุ่มที่ 2

8. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Decision Tree
• ข้อมูลเป็นตัวเลข
• เมื่อใช้ Humidity = 87.5 เป็นตัวแบ่ง ได้ค่า IG = 0.02
8
ID Humidity Play
7 65.0 no
6 70.0 no
9 70.0 yes
11 70.0 yes
13 75.0 yes
3 78.0 no
5 80.0 yes
10 80.0 no
14 80.0 yes
1 85.0 yes
2 90.0 yes
12 90.0 yes
8 95.0 yes
4 96.0 no
ค่าเฉลี่ย = 87.5
ID Humidity Play
7 < 87.5 no
6 < 87.5 no
9 < 87.5 yes
11 < 87.5 yes
13 < 87.5 yes
3 < 87.5 no
5 < 87.5 yes
10 < 87.5 no
14 < 87.5 yes
1 < 87.5 yes
2 > 87.5 yes
12 > 87.5 yes
8 > 87.5 yes
4 > 87.5 no
กลุ่มที่ 1
กลุ่มที่ 2

9. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Decision Tree
• ข้อมูลเป็นตัวเลข
• เมื่อใช้ Humidity = 92.5 เป็นตัวแบ่ง ได้ค่า IG = 0.01
9
ID Humidity Play
7 65.0 no
6 70.0 no
9 70.0 yes
11 70.0 yes
13 75.0 yes
3 78.0 no
5 80.0 yes
10 80.0 no
14 80.0 yes
1 85.0 yes
2 90.0 yes
12 90.0 yes
8 95.0 yes
4 96.0 no
ค่าเฉลี่ย = 92.5
ID Humidity Play
7 < 92.5 no
6 < 92.5 no
9 < 92.5 yes
11 < 92.5 yes
13 < 92.5 yes
3 < 92.5 no
5 < 92.5 yes
10 < 92.5 no
14 < 92.5 yes
1 < 92.5 yes
2 < 92.5 yes
12 < 92.5 yes
8 > 92.5 yes
4 > 92.5 no
กลุ่มที่ 1
กลุ่มที่ 2

10. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Decision Tree
• ข้อมูลเป็นตัวเลข
• เมื่อใช้ Humidity = 95.5 เป็นตัวแบ่ง ได้ค่า IG = 0.01
10
ID Humidity Play
7 65.0 no
6 70.0 no
9 70.0 yes
11 70.0 yes
13 75.0 yes
3 78.0 no
5 80.0 yes
10 80.0 no
14 80.0 yes
1 85.0 yes
2 90.0 yes
12 90.0 yes
8 95.0 yes
4 96.0 no
ค่าเฉลี่ย = 95.5
ID Humidity Play
7 < 95.5 no
6 < 95.5 no
9 < 95.5 yes
11 < 95.5 yes
13 < 95.5 yes
3 < 95.5 no
5 < 95.5 yes
10 < 95.5 no
14 < 95.5 yes
1 < 95.5 yes
2 < 95.5 yes
12 < 95.5 yes
8 > 95.5 yes
4 > 95.5 no
กลุ่มที่ 1
กลุ่มที่ 2

11. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Decision Tree
• ข้อมูลเป็นตัวเลข
11
ID Humidity Play
7 65.0 no
6 70.0 no
9 70.0 yes
11 70.0 yes
13 75.0 yes
3 78.0 no
5 80.0 yes
10 80.0 no
14 80.0 yes
1 85.0 yes
2 90.0 yes
12 90.0 yes
8 95.0 yes
4 96.0 no
จุดตัด IG
67.5 0.11
72.5 0.25
76.5 0.03
79.0 0.05
82.5 0.05
87.5 0.02
92.5 0.01
95.5 0.01
ตารางจุดตัดและค่า Information Gain (IG)
ให้ค่า IG มากที่สุด

12. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Decision Tree
• ในกรณีที่ใช้แอตทริบิวต์ Humidity จะได้เป็น
12
Humidity
< 72.5 > 72.5
แอตทริบิวต์ play = yes
แอตทริบิวต์ play = no
