This slide shows classifier evaluation metrics such as Confusion matrix, Precision, Recall, F-Measure, Accuracy, ROC graph and AUC (Area Under Curve).

1. Classifier evaluation metrics
(ตัววัดประสิทธิภาพของโมเดลการจำแนกประเภทข้อมูล)
(data)3
base|warehouse|mining
http://www.dataminingtrend.com
http://facebook.com/datacube.th
Eakasit Pacharawongsakda, Ph.D.
Certified RapidMiner Analyst
facebook.com/datacube.th

2. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th

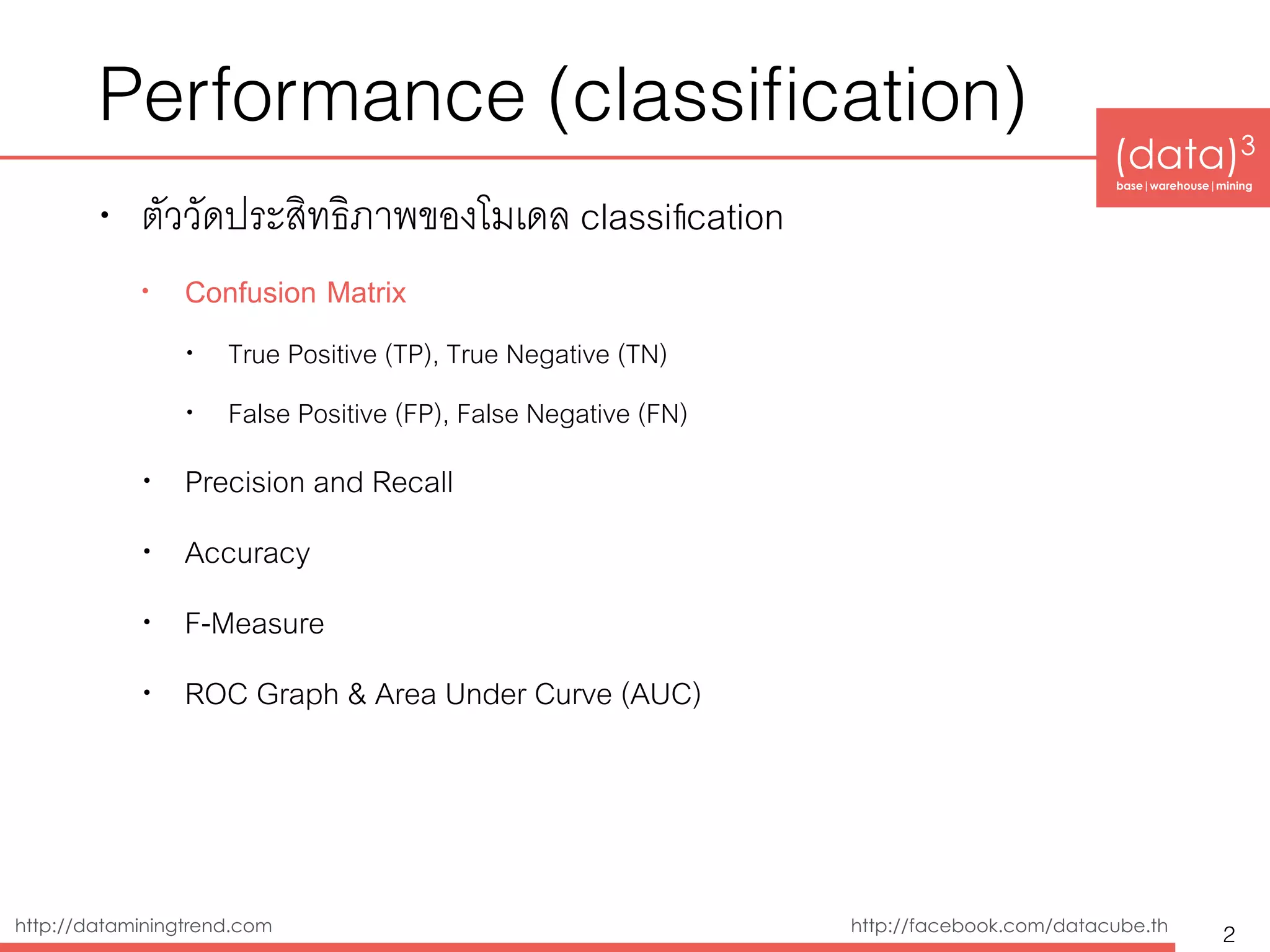

Performance (classification)
• ตัววัดประสิทธิิภาพของโมเดล classification
• Confusion Matrix
• True Positive (TP), True Negative (TN)
• False Positive (FP), False Negative (FN)
• Precision and Recall
• Accuracy
• F-Measure
• ROC Graph & Area Under Curve (AUC)
2

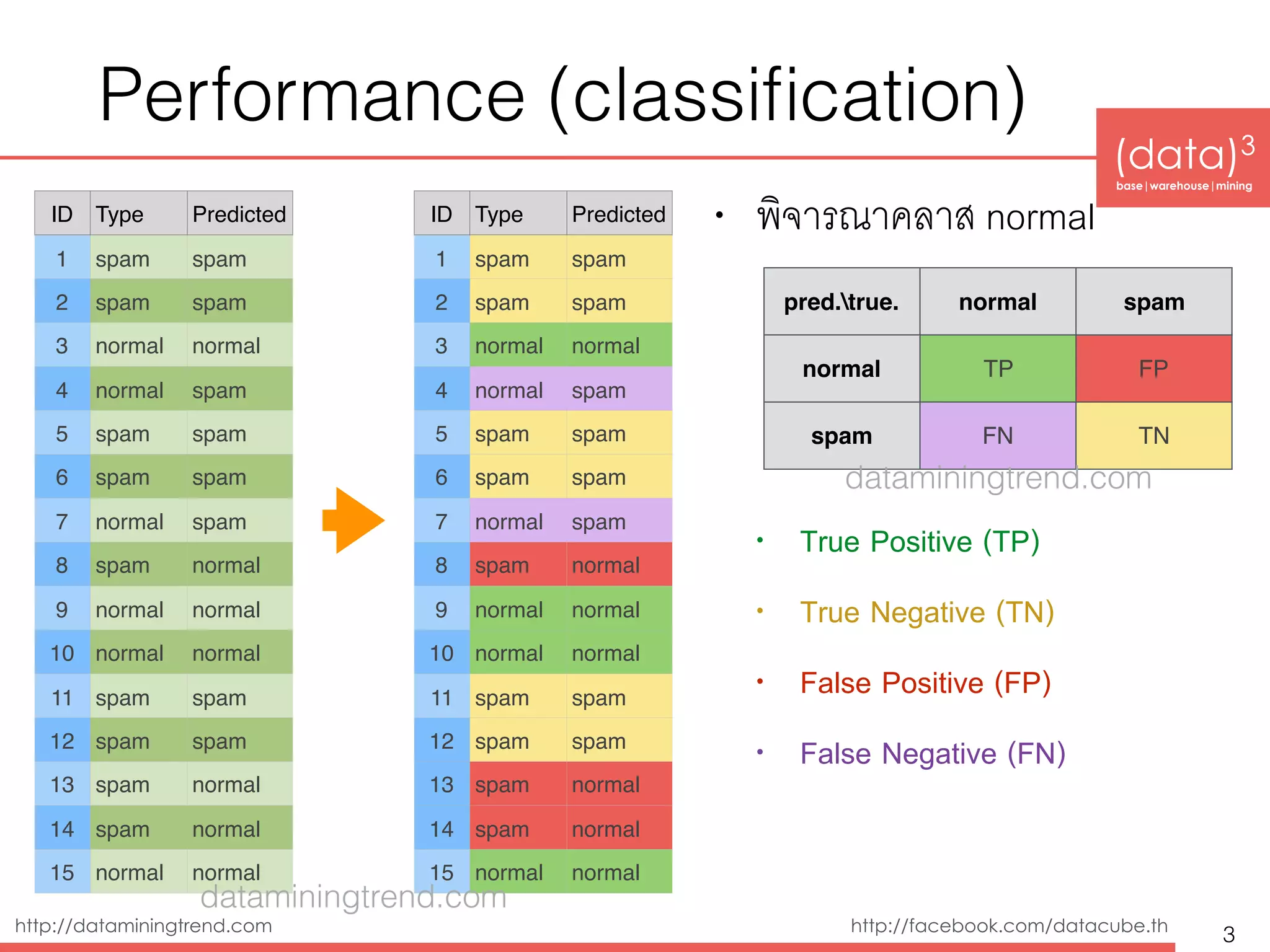

3. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Performance (classification)
• พิจารณาคลาส normal
• True Positive (TP)
• True Negative (TN)
• False Positive (FP)
• False Negative (FN)
3
ID Type Predicted
1 spam spam
2 spam spam
3 normal normal
4 normal spam
5 spam spam
6 spam spam
7 normal spam
8 spam normal
9 normal normal
10 normal normal
11 spam spam
12 spam spam
13 spam normal
14 spam normal
15 normal normal
ID Type Predicted
1 spam spam
2 spam spam
3 normal normal
4 normal spam
5 spam spam
6 spam spam
7 normal spam
8 spam normal
9 normal normal
10 normal normal
11 spam spam
12 spam spam
13 spam normal
14 spam normal
15 normal normal
pred.true. normal spam
normal TP FP
spam FN TN
dataminingtrend.com
dataminingtrend.com

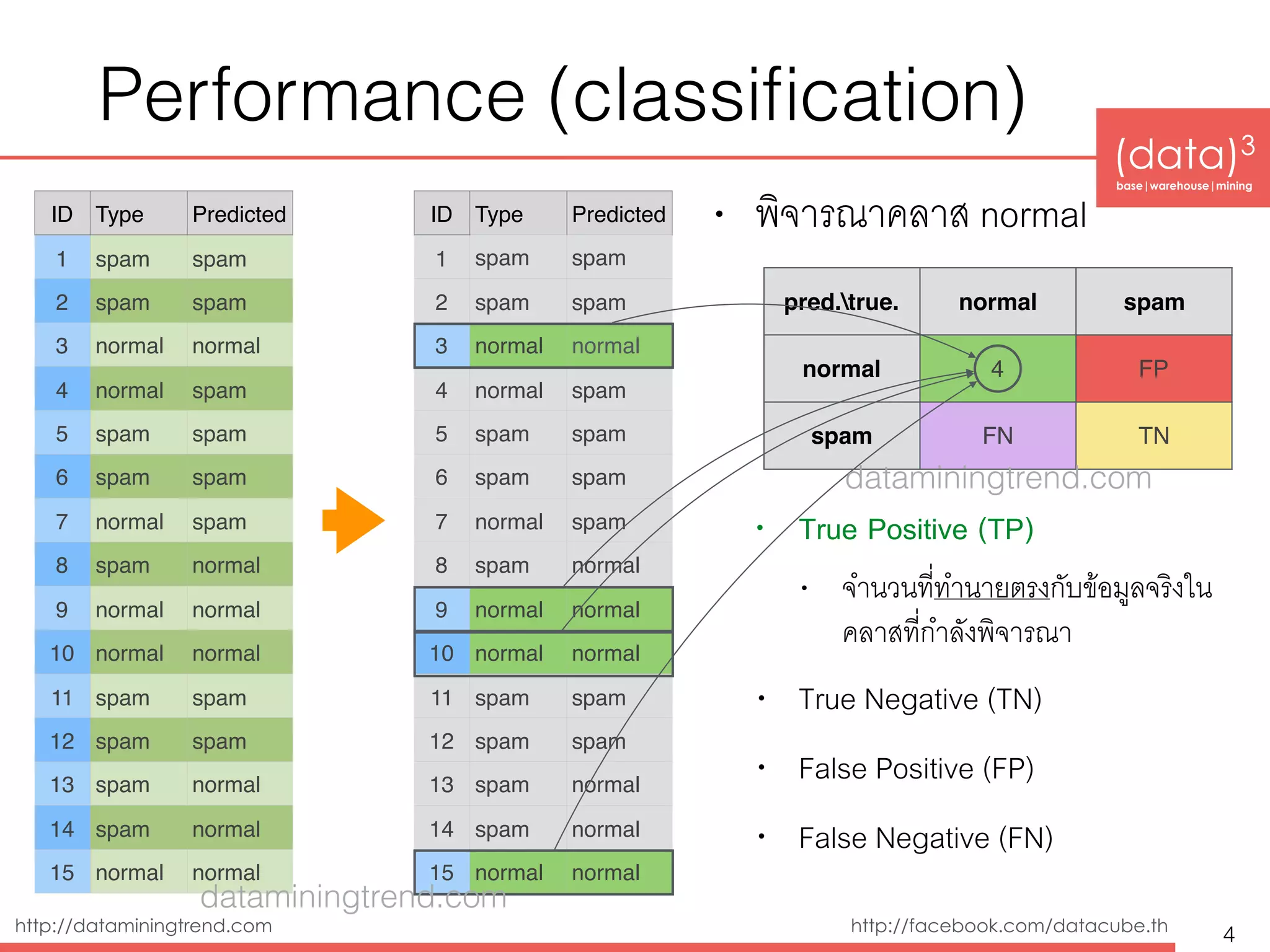

4. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Performance (classification)
• พิจารณาคลาส normal
• True Positive (TP)
• จำนวนที่ทำนายตรงกับข้อมูลจริงใน
คลาสที่กำลังพิจารณา
• True Negative (TN)
• False Positive (FP)
• False Negative (FN)
4
ID Type Predicted
1 spam spam
2 spam spam
3 normal normal
4 normal spam
5 spam spam
6 spam spam
7 normal spam
8 spam normal
9 normal normal
10 normal normal
11 spam spam
12 spam spam
13 spam normal
14 spam normal
15 normal normal
ID Type Predicted
1 spam spam
2 spam spam
3 normal normal
4 normal spam
5 spam spam
6 spam spam
7 normal spam
8 spam normal
9 normal normal
10 normal normal
11 spam spam
12 spam spam
13 spam normal
14 spam normal
15 normal normal
pred.true. normal spam
normal 4 FP
spam FN TN
dataminingtrend.com
dataminingtrend.com

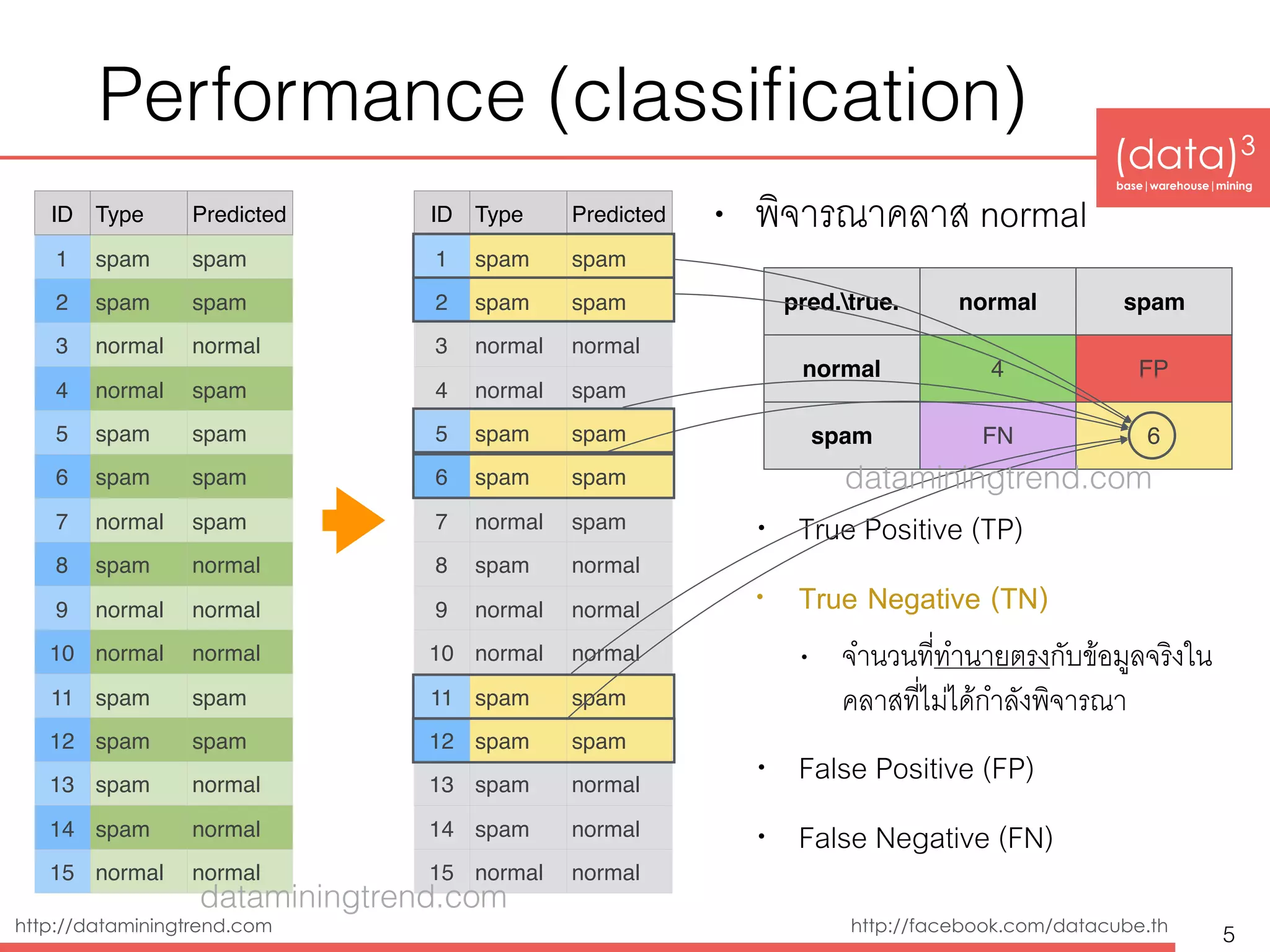

5. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Performance (classification)
• พิจารณาคลาส normal
• True Positive (TP)
• True Negative (TN)
• จำนวนที่ทำนายตรงกับข้อมูลจริงใน
คลาสที่ไม่ได้กำลังพิจารณา
• False Positive (FP)
• False Negative (FN)
5
ID Type Predicted
1 spam spam
2 spam spam
3 normal normal
4 normal spam
5 spam spam
6 spam spam
7 normal spam
8 spam normal
9 normal normal
10 normal normal
11 spam spam
12 spam spam
13 spam normal
14 spam normal
15 normal normal
ID Type Predicted
1 spam spam
2 spam spam
3 normal normal
4 normal spam
5 spam spam
6 spam spam
7 normal spam
8 spam normal
9 normal normal
10 normal normal
11 spam spam
12 spam spam
13 spam normal
14 spam normal
15 normal normal
pred.true. normal spam
normal 4 FP
spam FN 6
dataminingtrend.com
dataminingtrend.com

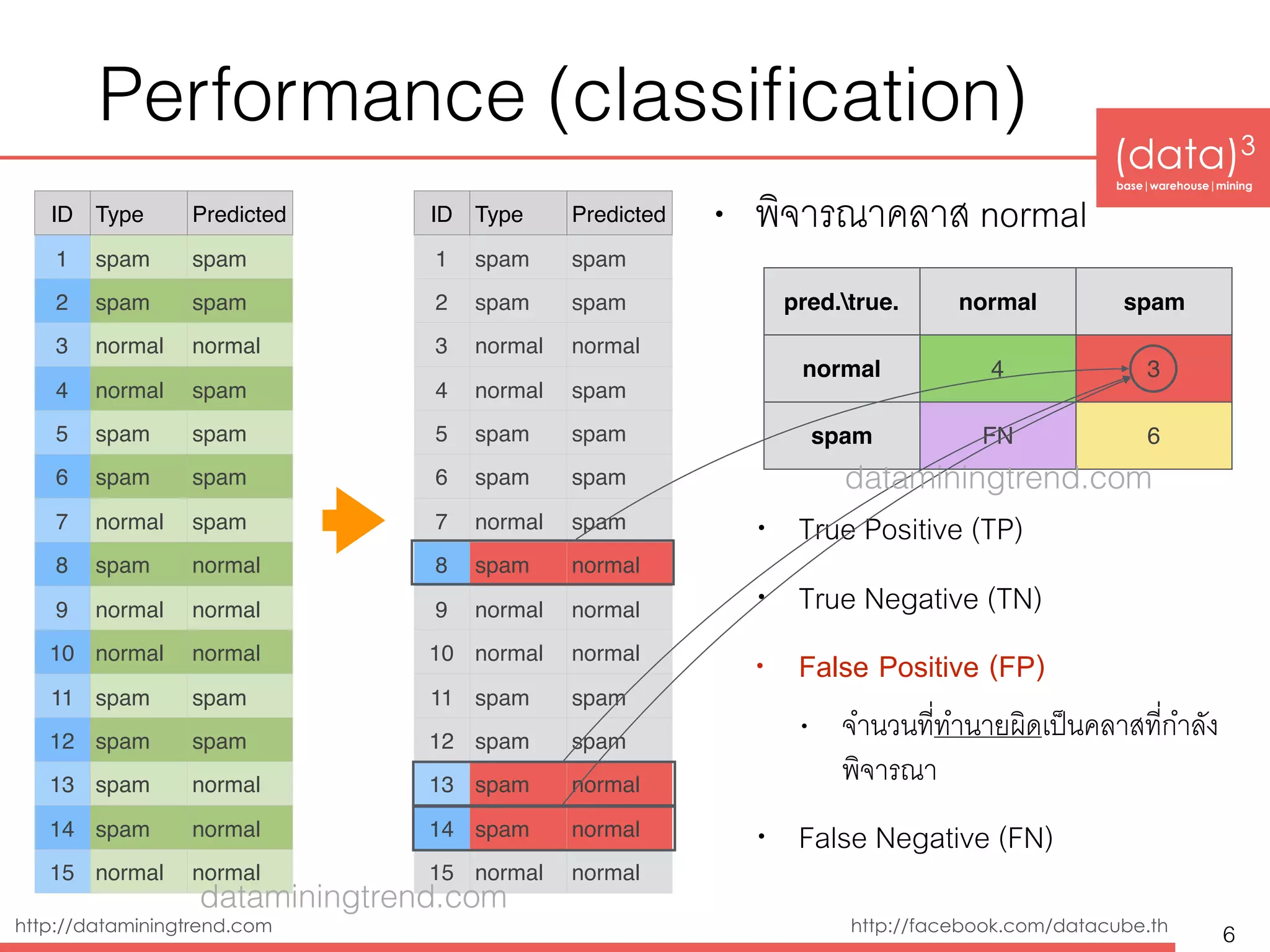

6. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Performance (classification)
• พิจารณาคลาส normal
• True Positive (TP)
• True Negative (TN)
• False Positive (FP)
• จำนวนที่ทำนายผิดเป็นคลาสที่กำลัง
พิจารณา
• False Negative (FN)
6
ID Type Predicted
1 spam spam
2 spam spam
3 normal normal
4 normal spam
5 spam spam
6 spam spam
7 normal spam
8 spam normal
9 normal normal
10 normal normal
11 spam spam
12 spam spam
13 spam normal
14 spam normal
15 normal normal
ID Type Predicted
1 spam spam
2 spam spam
3 normal normal
4 normal spam
5 spam spam
6 spam spam
7 normal spam
8 spam normal
9 normal normal
10 normal normal
11 spam spam
12 spam spam
13 spam normal
14 spam normal
15 normal normal
pred.true. normal spam
normal 4 3
spam FN 6
dataminingtrend.com
dataminingtrend.com

7. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th

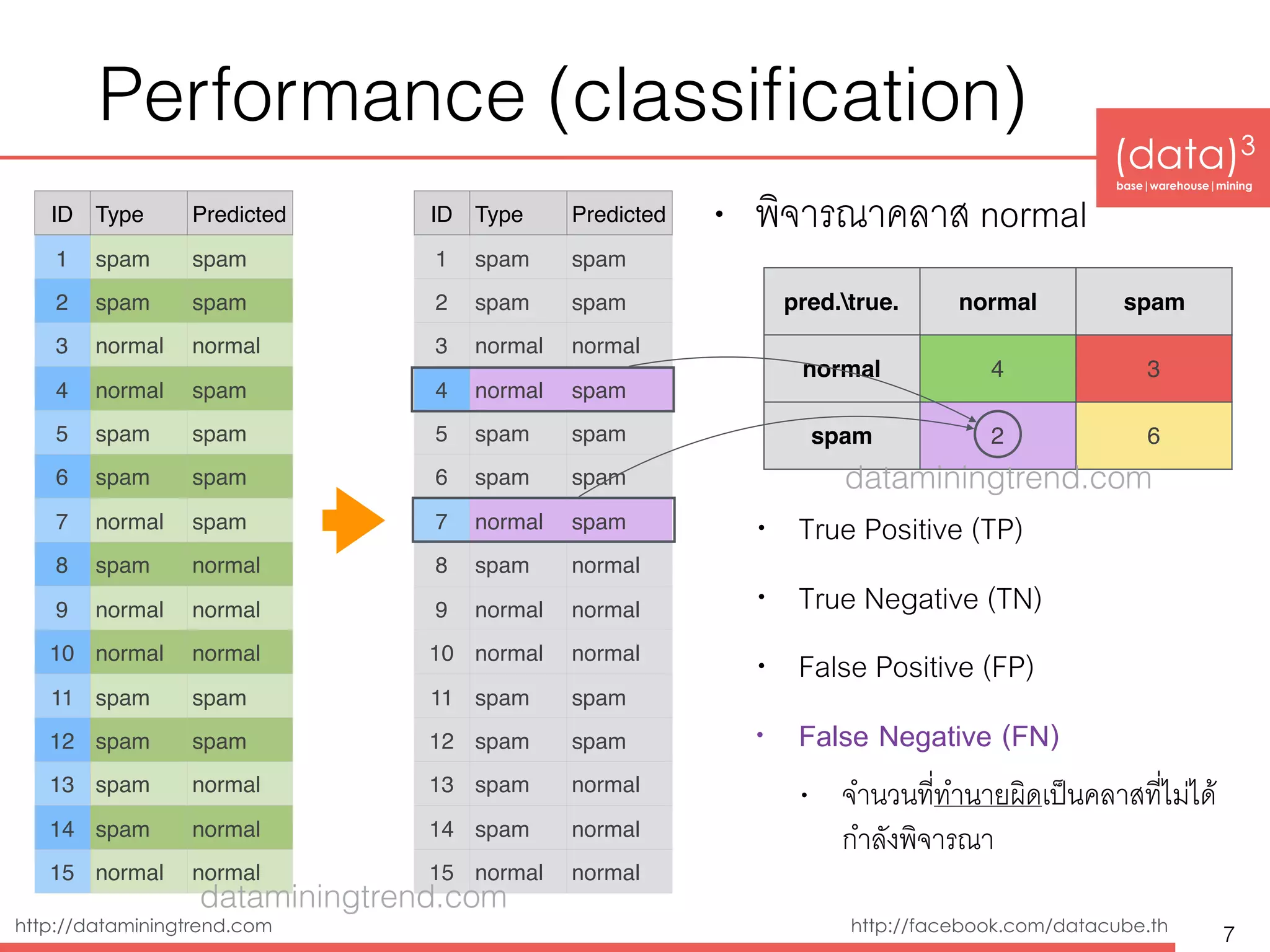

Performance (classification)
• พิจารณาคลาส normal
• True Positive (TP)
• True Negative (TN)
• False Positive (FP)
• False Negative (FN)
• จำนวนที่ทำนายผิดเป็นคลาสที่ไม่ได้
กำลังพิจารณา
7
ID Type Predicted
1 spam spam
2 spam spam
3 normal normal
4 normal spam
5 spam spam
6 spam spam
7 normal spam
8 spam normal
9 normal normal
10 normal normal
11 spam spam
12 spam spam
13 spam normal
14 spam normal
15 normal normal
ID Type Predicted
1 spam spam
2 spam spam
3 normal normal
4 normal spam
5 spam spam
6 spam spam
7 normal spam
8 spam normal
9 normal normal
10 normal normal
11 spam spam
12 spam spam
13 spam normal
14 spam normal
15 normal normal
pred.true. normal spam
normal 4 3
spam 2 6
dataminingtrend.com
dataminingtrend.com

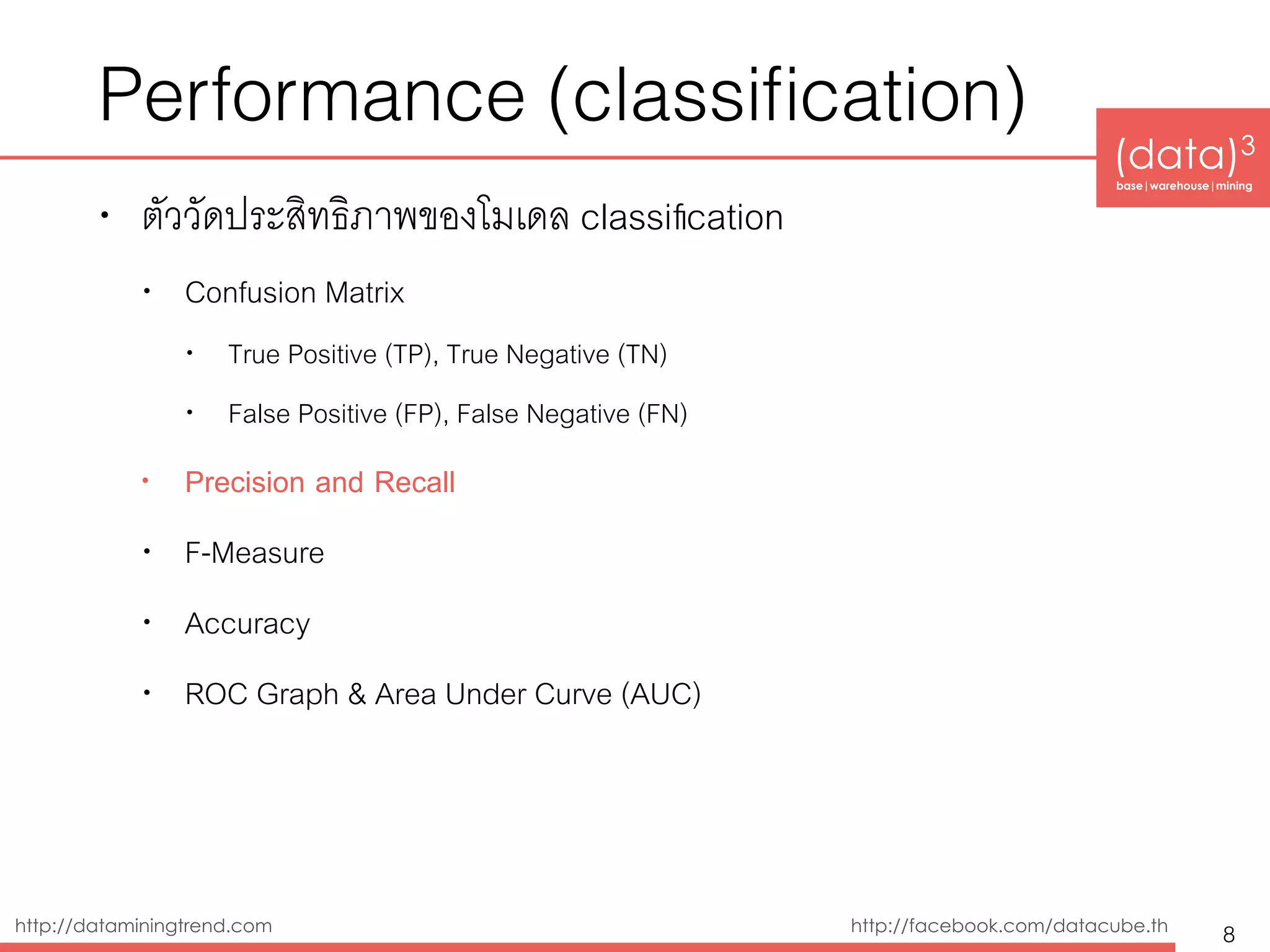

8. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Performance (classification)
• ตัววัดประสิทธิิภาพของโมเดล classification
• Confusion Matrix
• True Positive (TP), True Negative (TN)
• False Positive (FP), False Negative (FN)
• Precision and Recall
• F-Measure
• Accuracy
• ROC Graph & Area Under Curve (AUC)
8

9. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th

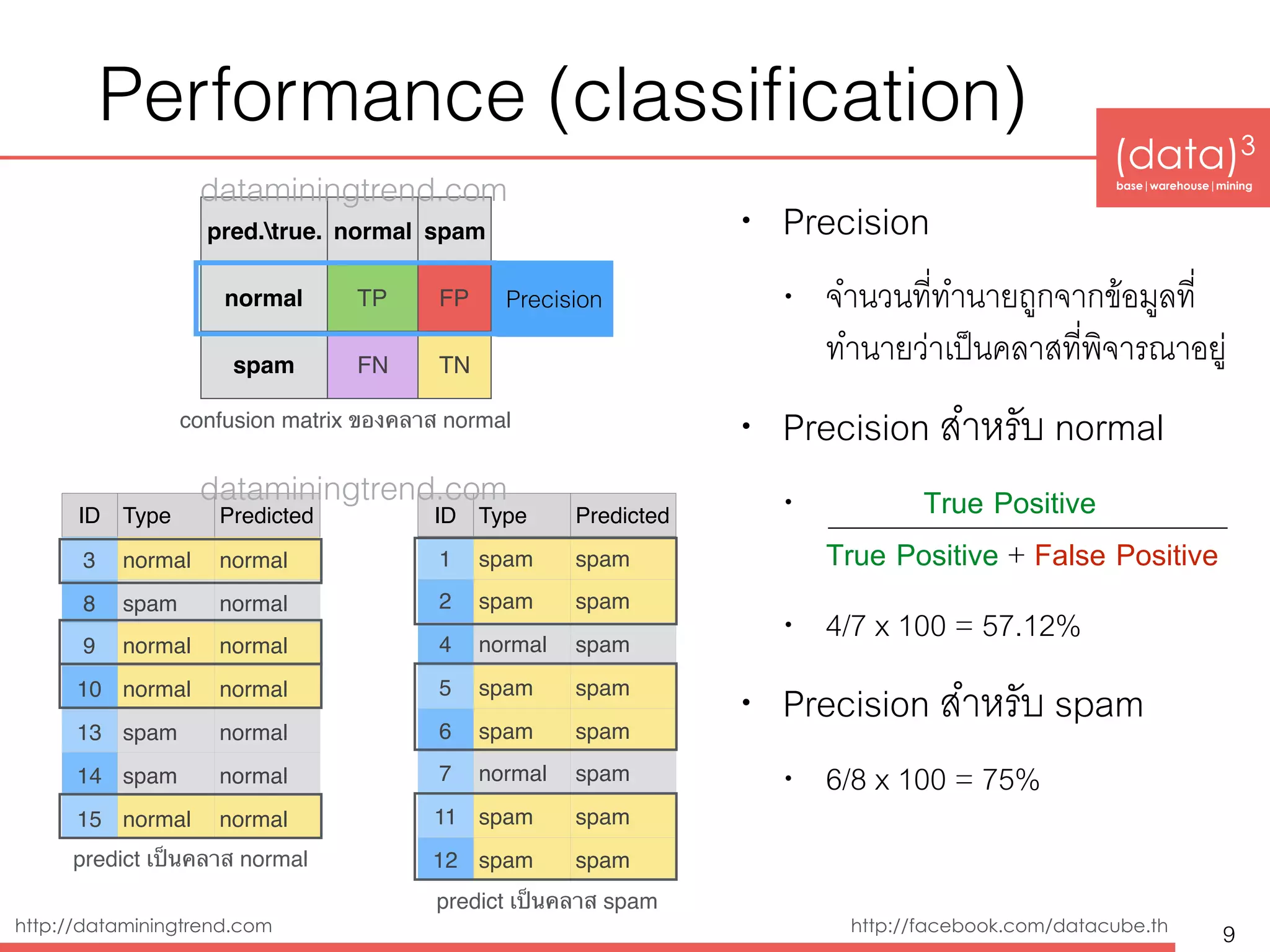

Performance (classification)
• Precision
• จำนวนที่ทำนายถูกจากข้อมูลที่
ทำนายว่าเป็นคลาสที่พิจารณาอยู่
• Precision สำหรับ normal
• True Positive
True Positive + False Positive
• 4/7 x 100 = 57.12%
• Precision สำหรับ spam
• 6/8 x 100 = 75%
9
ID Type Predicted
3 normal normal
8 spam normal
9 normal normal
10 normal normal
13 spam normal
14 spam normal
15 normal normal
pred.true. normal spam
normal TP FP
spam FN TN
Precision
ID Type Predicted
1 spam spam
2 spam spam
4 normal spam
5 spam spam
6 spam spam
7 normal spam
11 spam spam
12 spam spam
predict เป็นคลาส spam
predict เป็นคลาส normal
confusion matrix ของคลาส normal
dataminingtrend.com
dataminingtrend.com

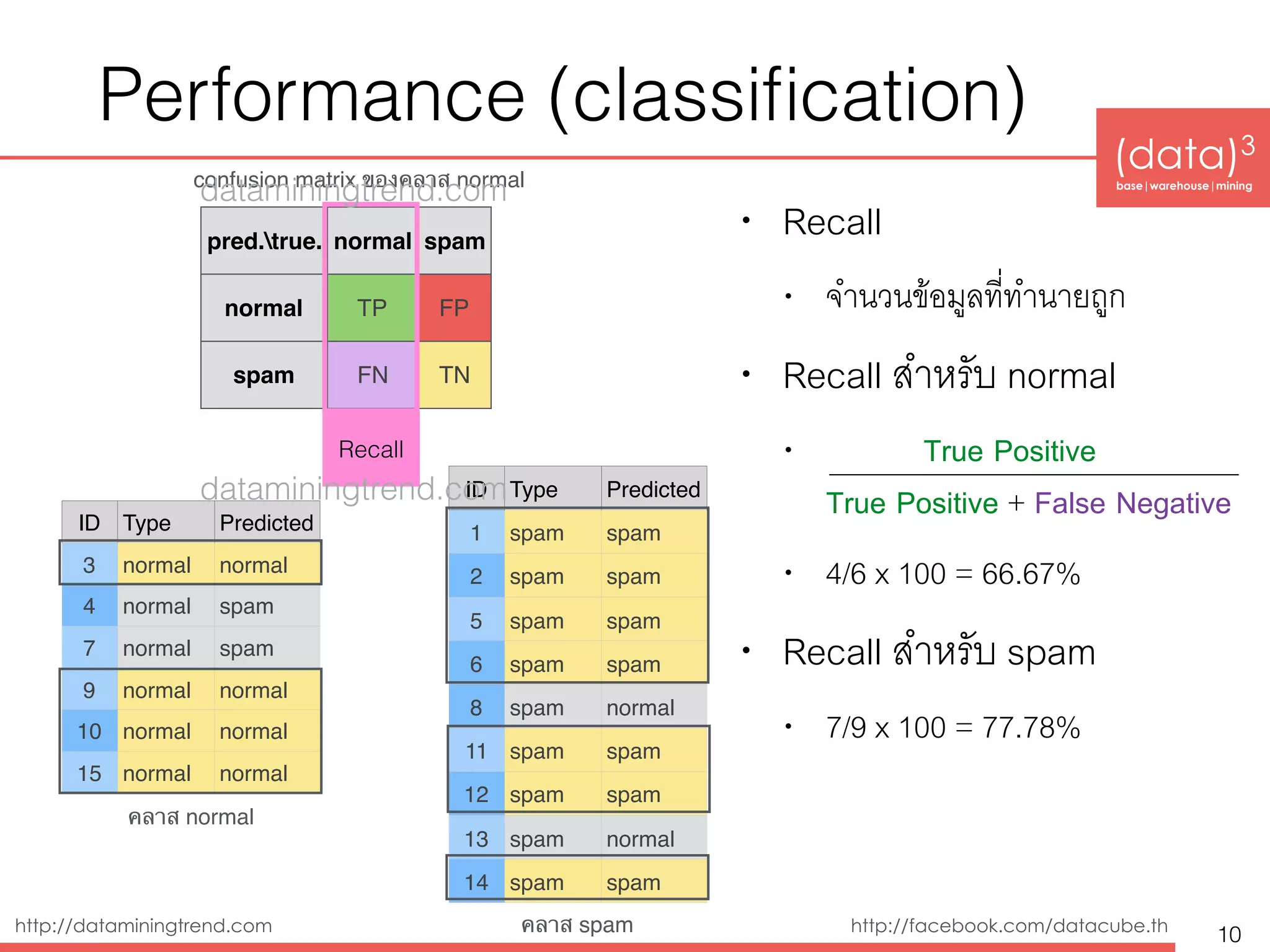

10. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Performance (classification)
• Recall
• จำนวนข้อมูลที่ทำนายถูก
• Recall สำหรับ normal
• True Positive
True Positive + False Negative
• 4/6 x 100 = 66.67%
• Recall สำหรับ spam
• 7/9 x 100 = 77.78%
10
pred.true. normal spam
normal TP FP
spam FN TN
คลาส spam
คลาส normal
confusion matrix ของคลาส normal
Recall
ID Type Predicted
3 normal normal
4 normal spam
7 normal spam
9 normal normal
10 normal normal
15 normal normal
ID Type Predicted
1 spam spam
2 spam spam
5 spam spam
6 spam spam
8 spam normal
11 spam spam
12 spam spam
13 spam normal
14 spam spam
dataminingtrend.com
dataminingtrend.com

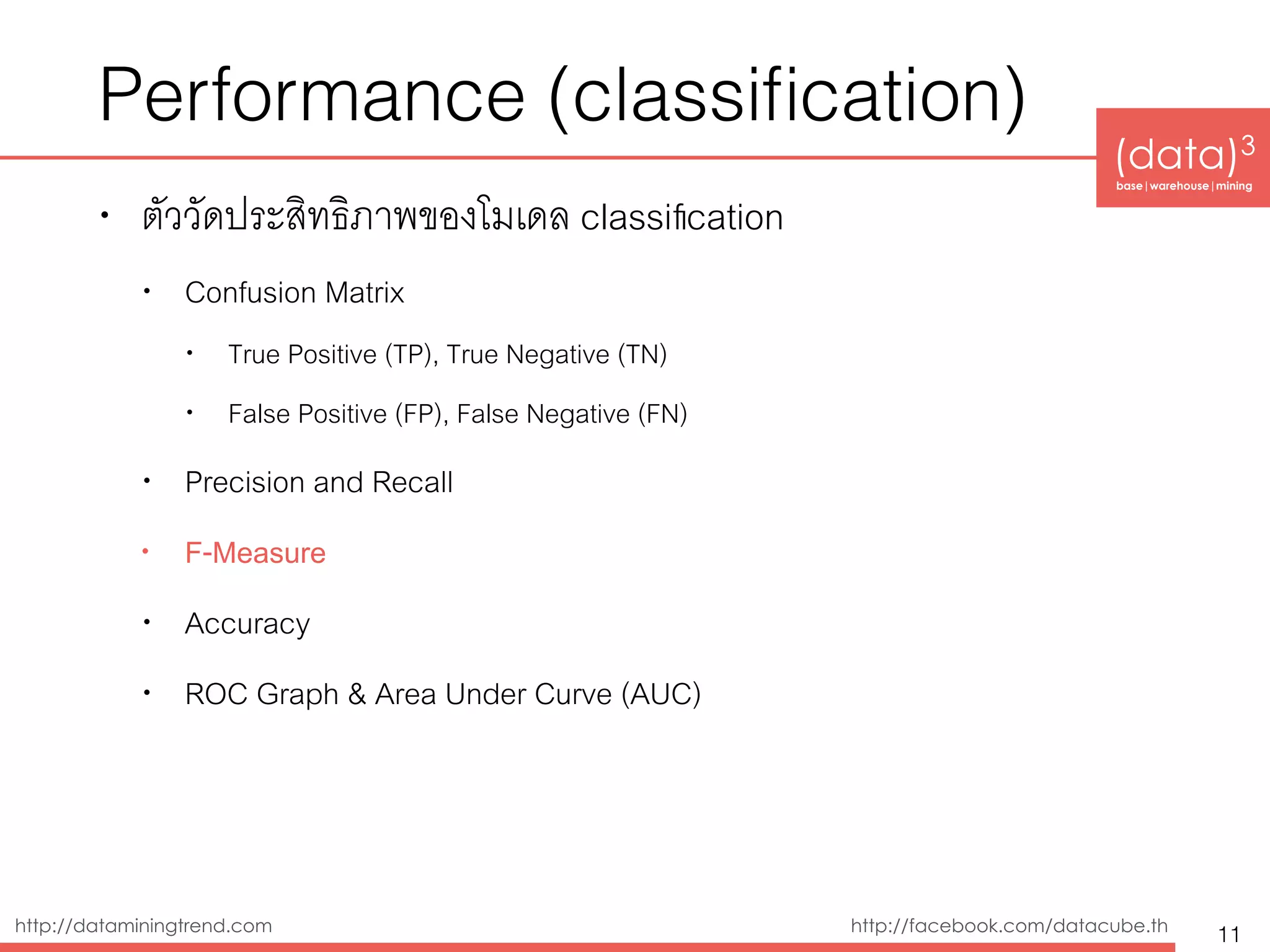

11. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Performance (classification)
• ตัววัดประสิทธิิภาพของโมเดล classification
• Confusion Matrix
• True Positive (TP), True Negative (TN)
• False Positive (FP), False Negative (FN)
• Precision and Recall
• F-Measure
• Accuracy
• ROC Graph & Area Under Curve (AUC)
11

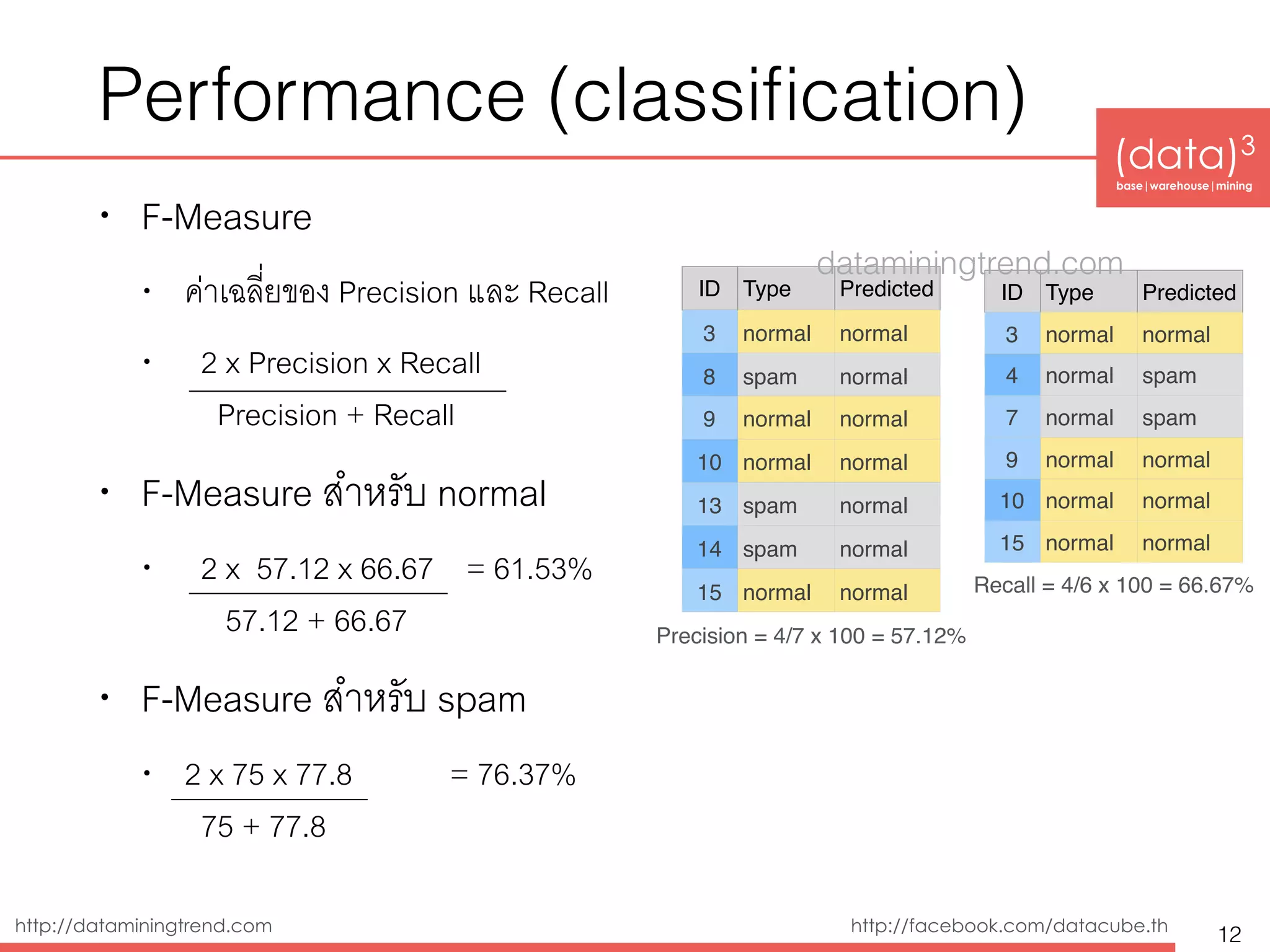

12. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Performance (classification)
• F-Measure
• ค่าเฉลี่ยของ Precision และ Recall
• 2 x Precision x Recall
Precision + Recall
• F-Measure สำหรับ normal
• 2 x 57.12 x 66.67 = 61.53%
57.12 + 66.67
• F-Measure สำหรับ spam
• 2 x 75 x 77.8 = 76.37%
75 + 77.8
12
ID Type Predicted
3 normal normal
8 spam normal
9 normal normal
10 normal normal
13 spam normal
14 spam normal
15 normal normal
Precision = 4/7 x 100 = 57.12%
Recall = 4/6 x 100 = 66.67%
ID Type Predicted
3 normal normal
4 normal spam
7 normal spam
9 normal normal
10 normal normal
15 normal normal
dataminingtrend.com

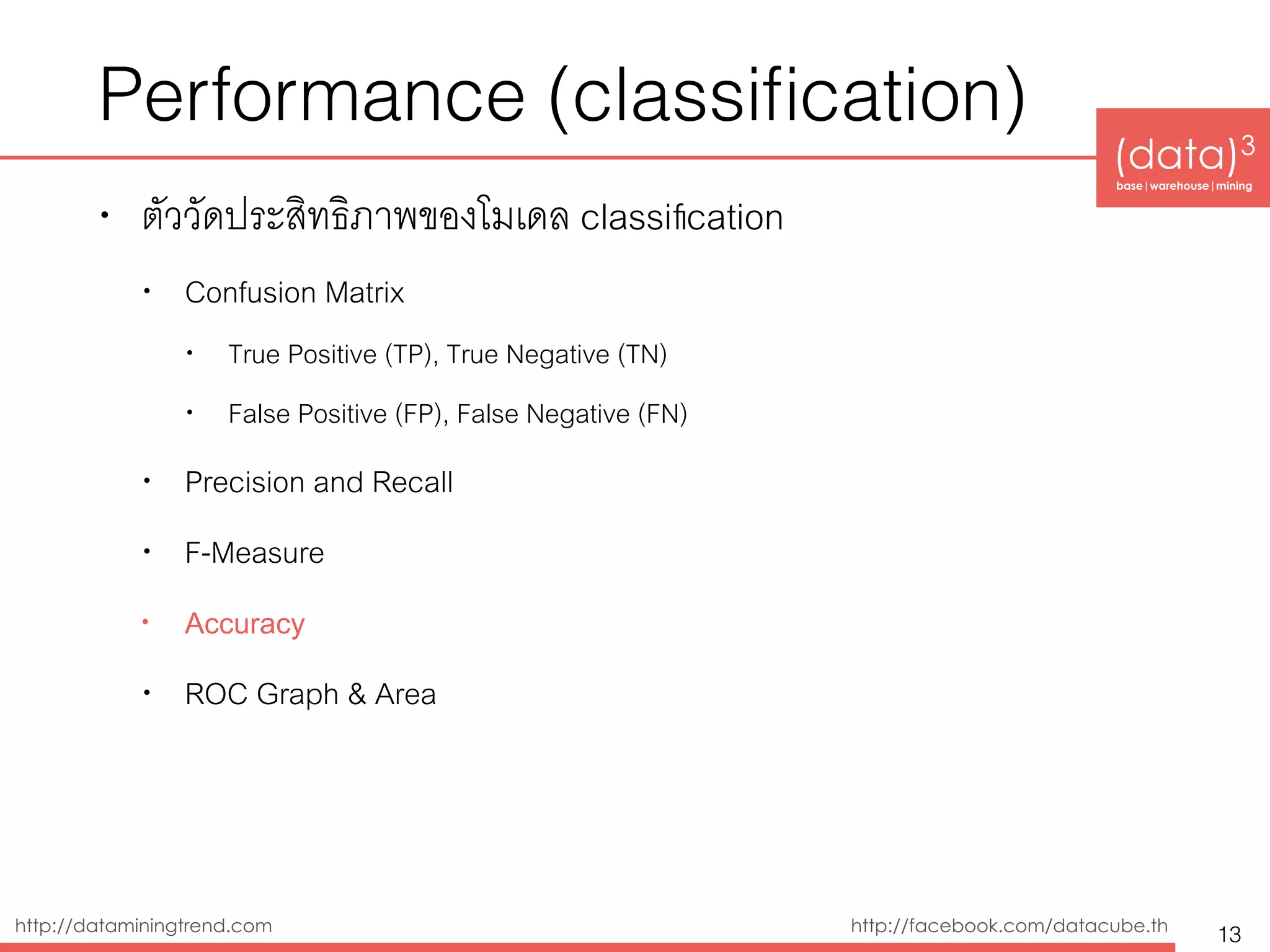

13. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Performance (classification)
• ตัววัดประสิทธิิภาพของโมเดล classification
• Confusion Matrix
• True Positive (TP), True Negative (TN)
• False Positive (FP), False Negative (FN)
• Precision and Recall
• F-Measure
• Accuracy
• ROC Graph & Area
13

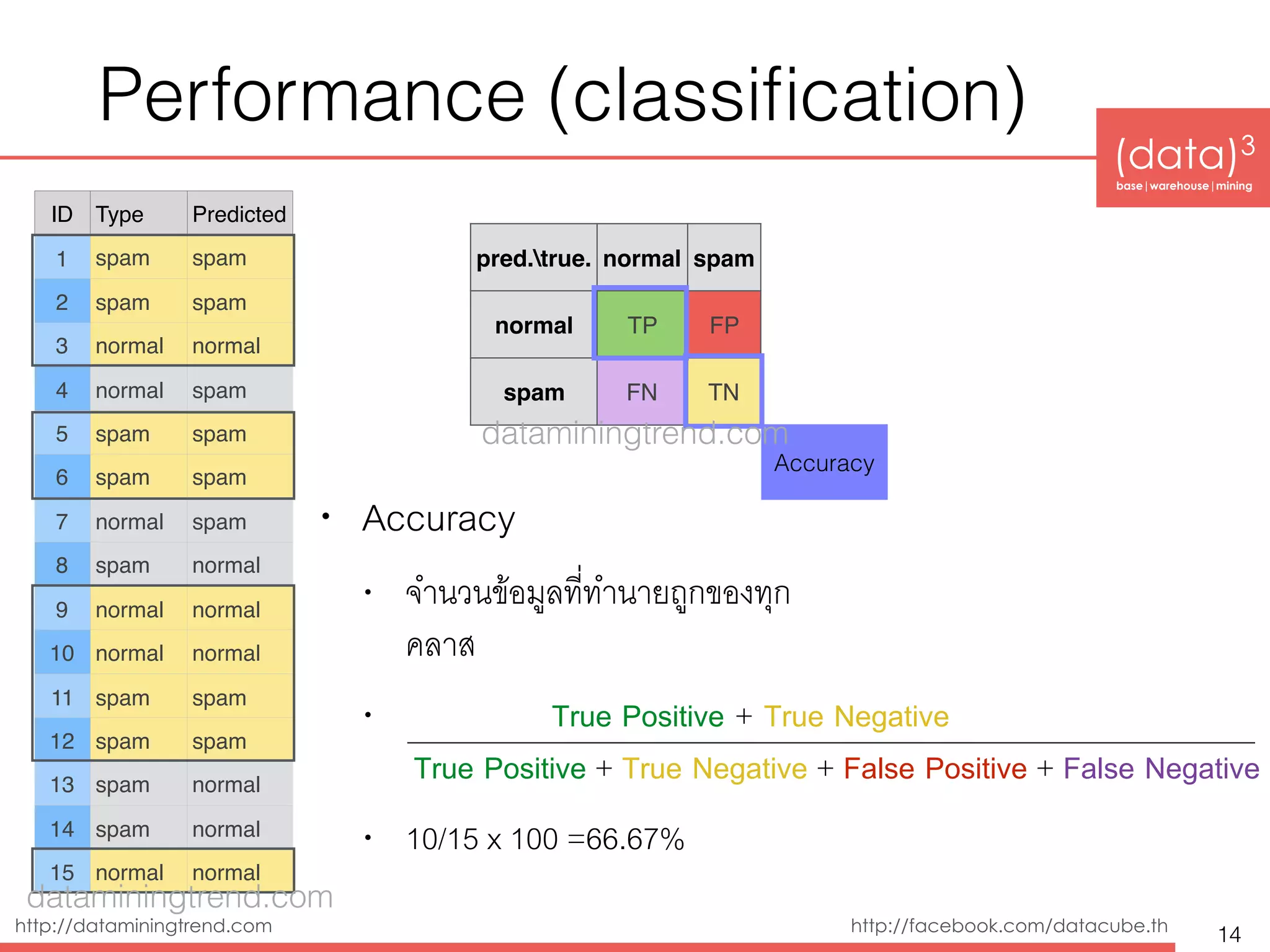

14. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Performance (classification)
• Accuracy
• จำนวนข้อมูลที่ทำนายถูกของทุก
คลาส
• True Positive + True Negative
True Positive + True Negative + False Positive + False Negative
• 10/15 x 100 =66.67%
14
pred.true. normal spam
normal TP FP
spam FN TN
Accuracy
ID Type Predicted
1 spam spam
2 spam spam
3 normal normal
4 normal spam
5 spam spam
6 spam spam
7 normal spam
8 spam normal
9 normal normal
10 normal normal
11 spam spam
12 spam spam
13 spam normal
14 spam normal
15 normal normal
dataminingtrend.com
dataminingtrend.com

15. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
Performance (classification)
• ตัววัดประสิทธิิภาพของโมเดล classification
• Confusion Matrix
• True Positive (TP), True Negative (TN)
• False Positive (FP), False Negative (FN)
• Precision and Recall
• F-Measure
• Accuracy
• ROC Graph & Area Under Curve (AUC)
15

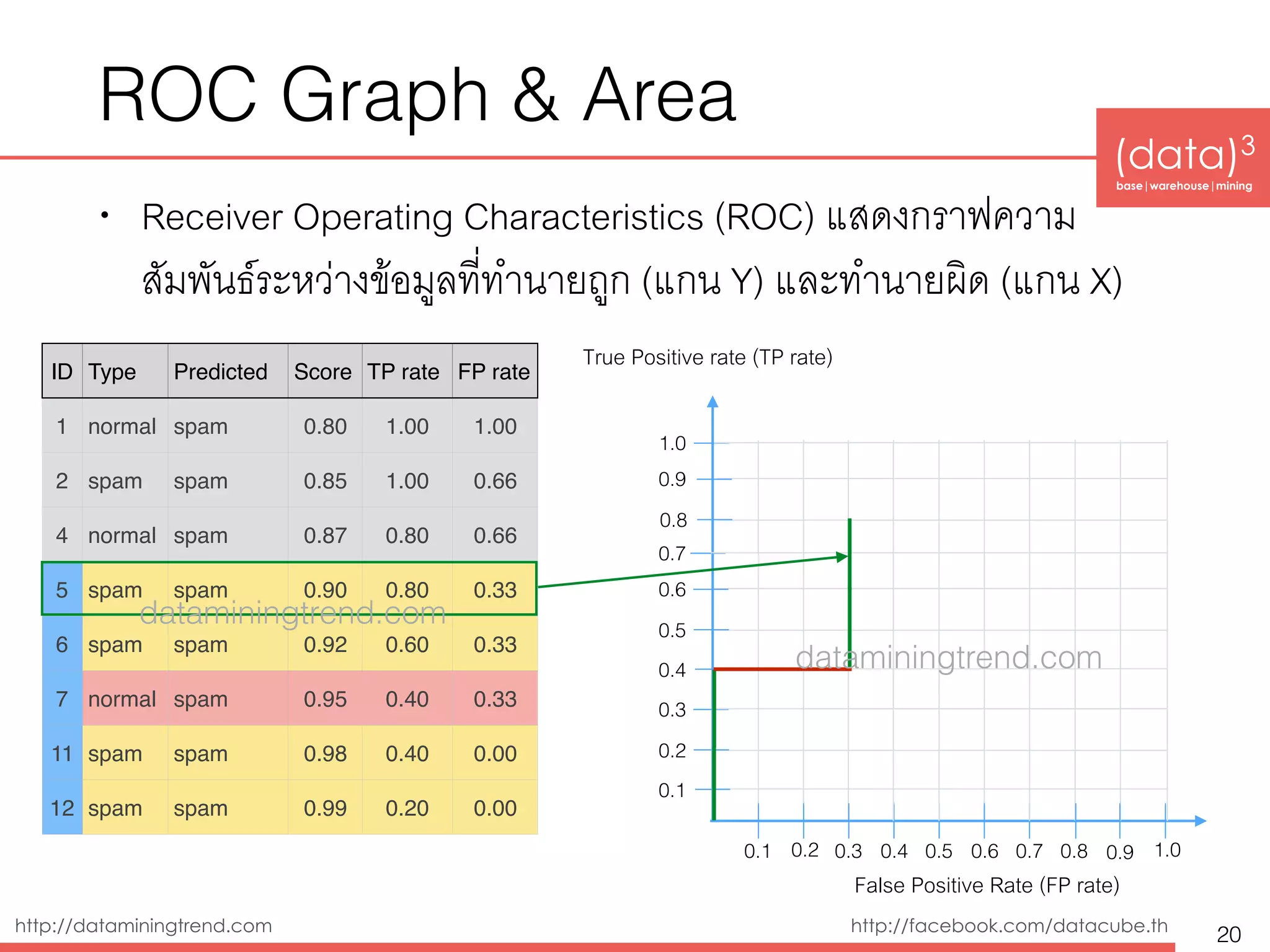

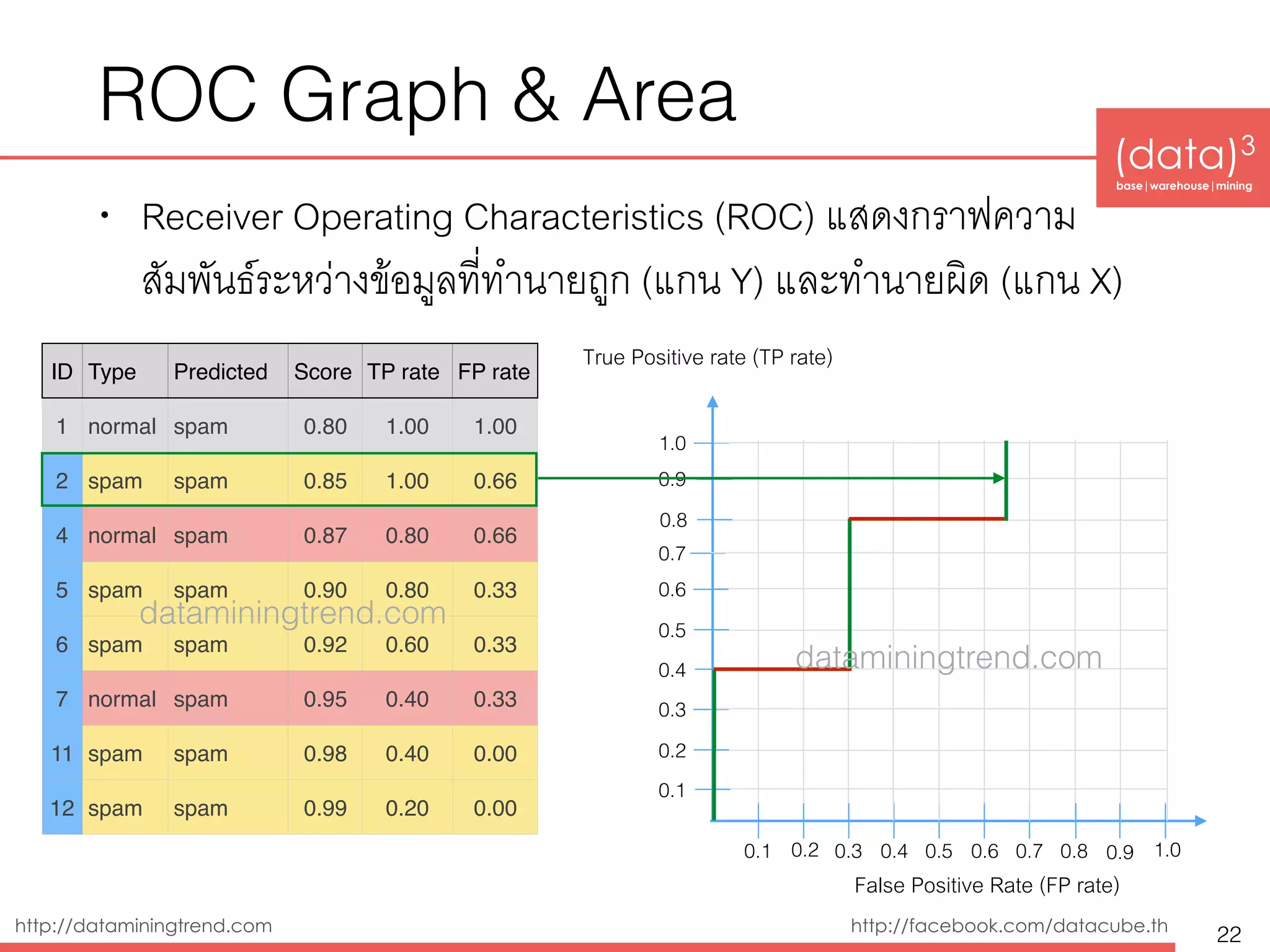

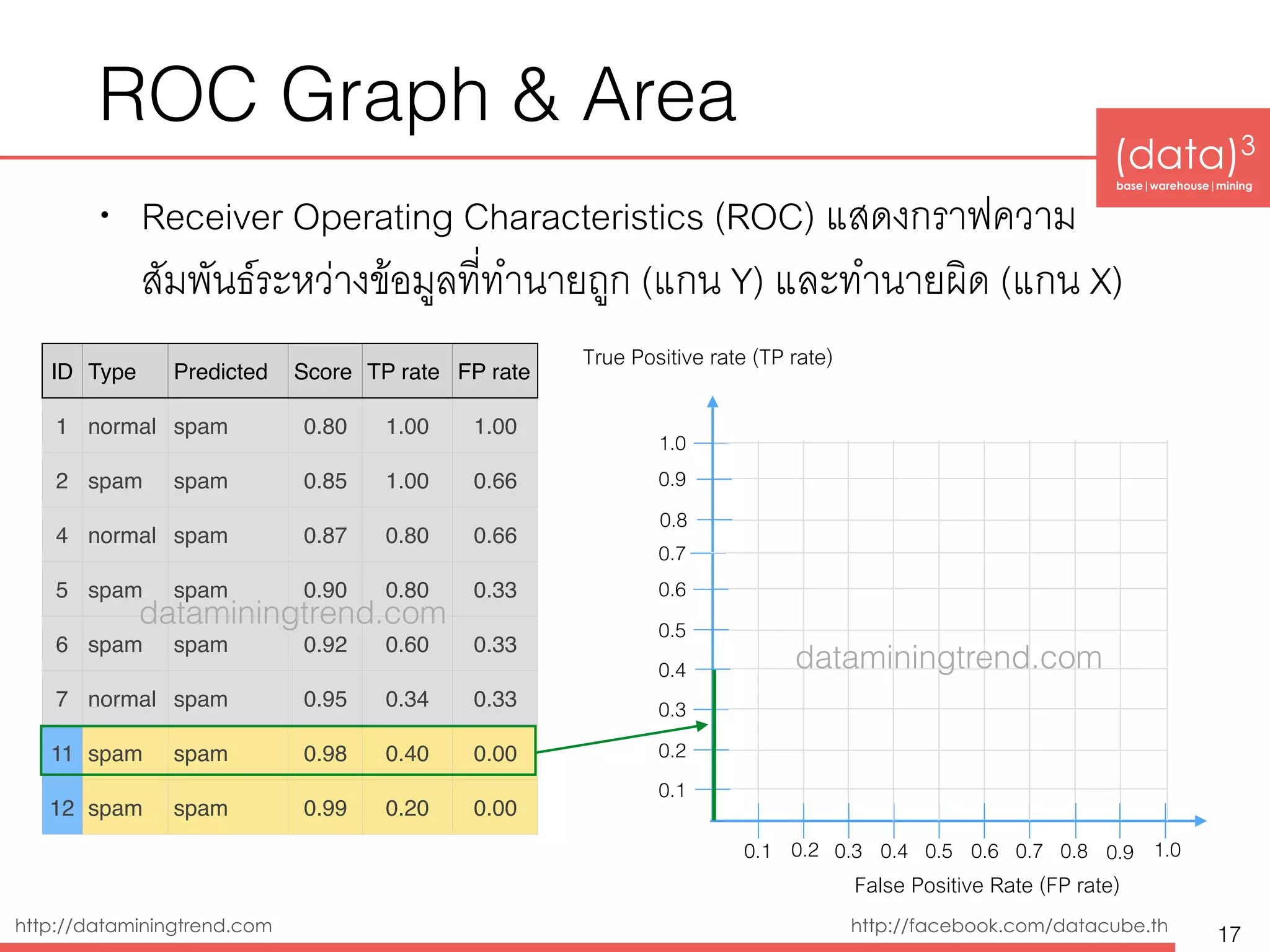

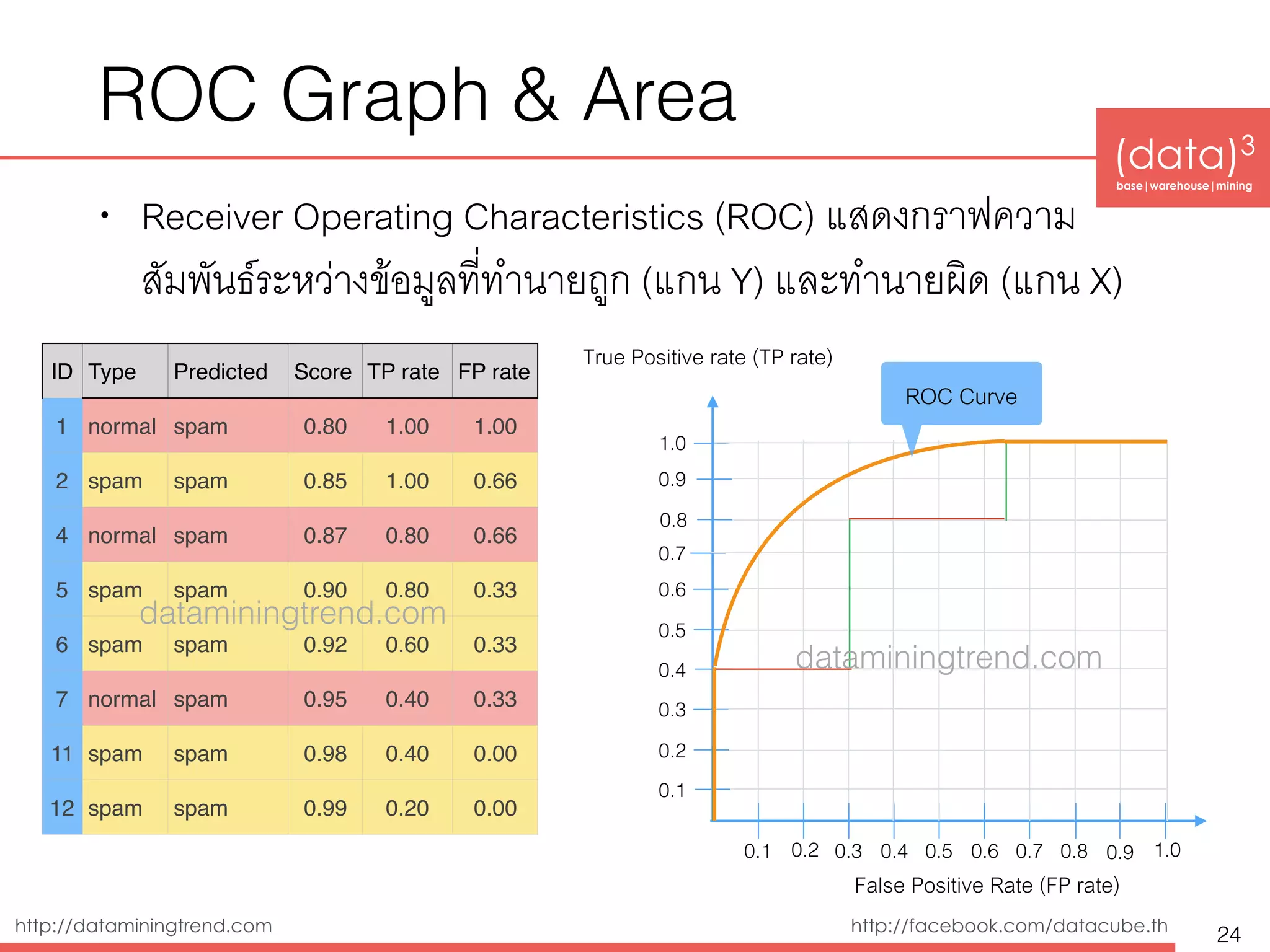

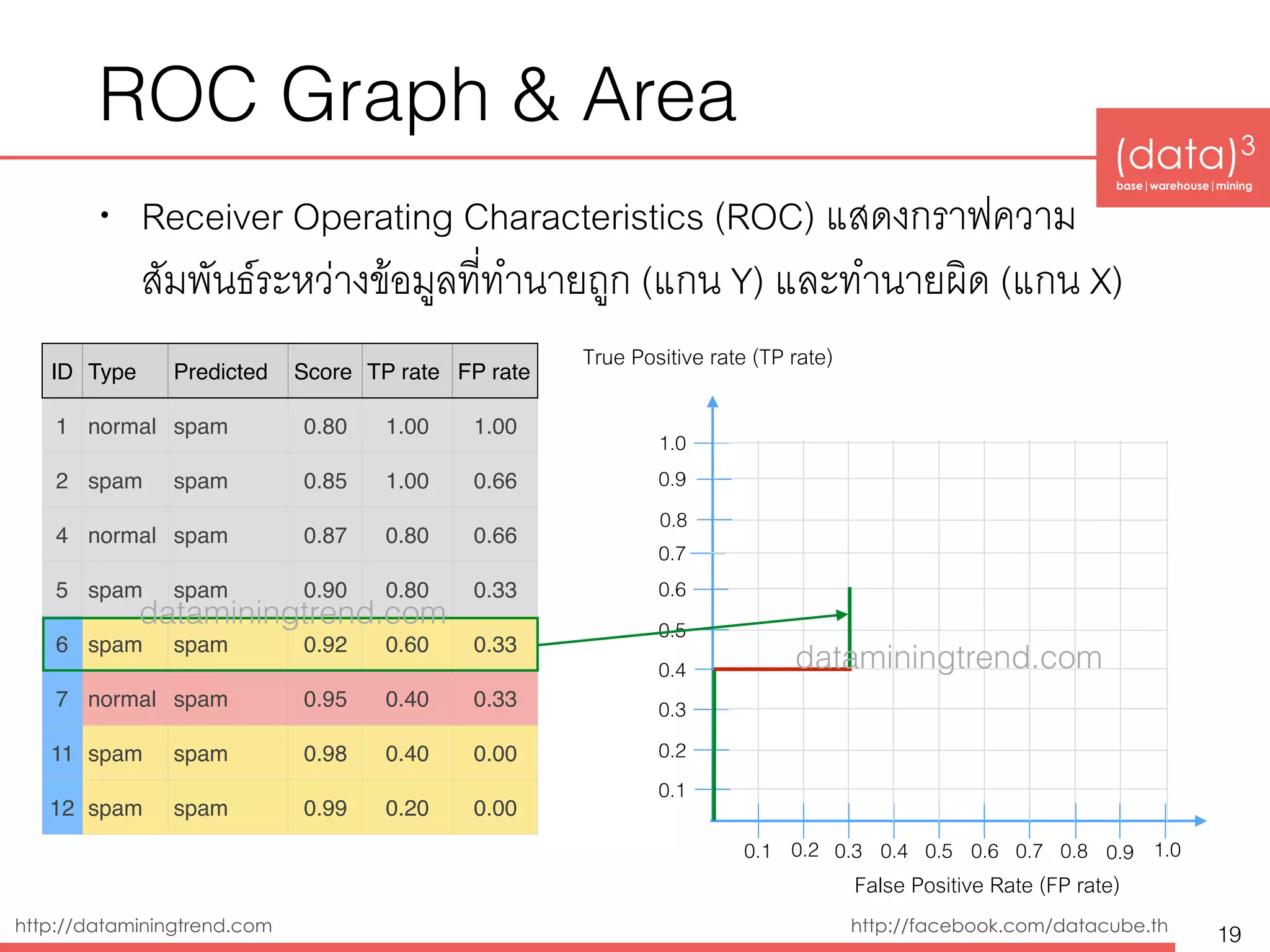

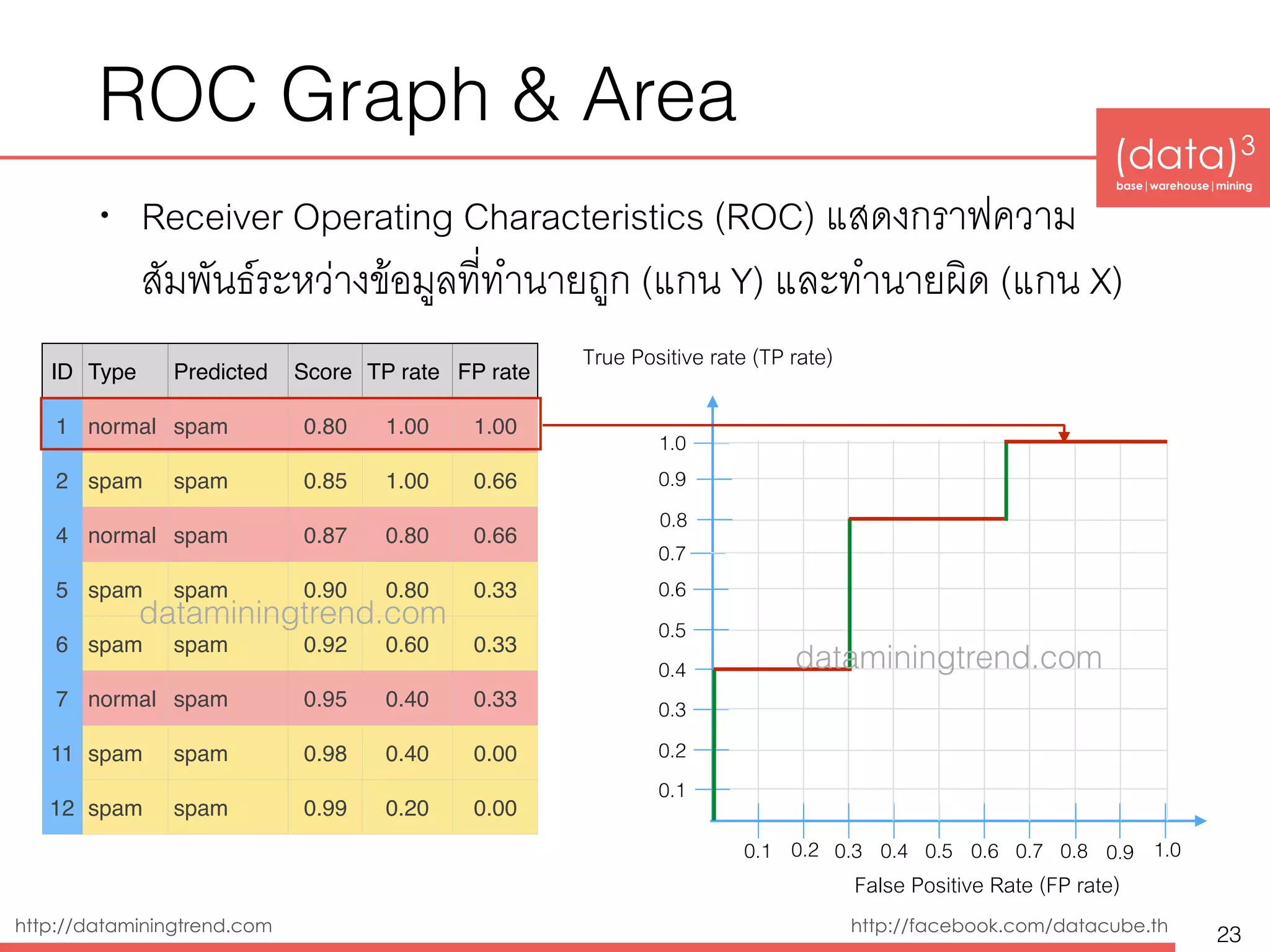

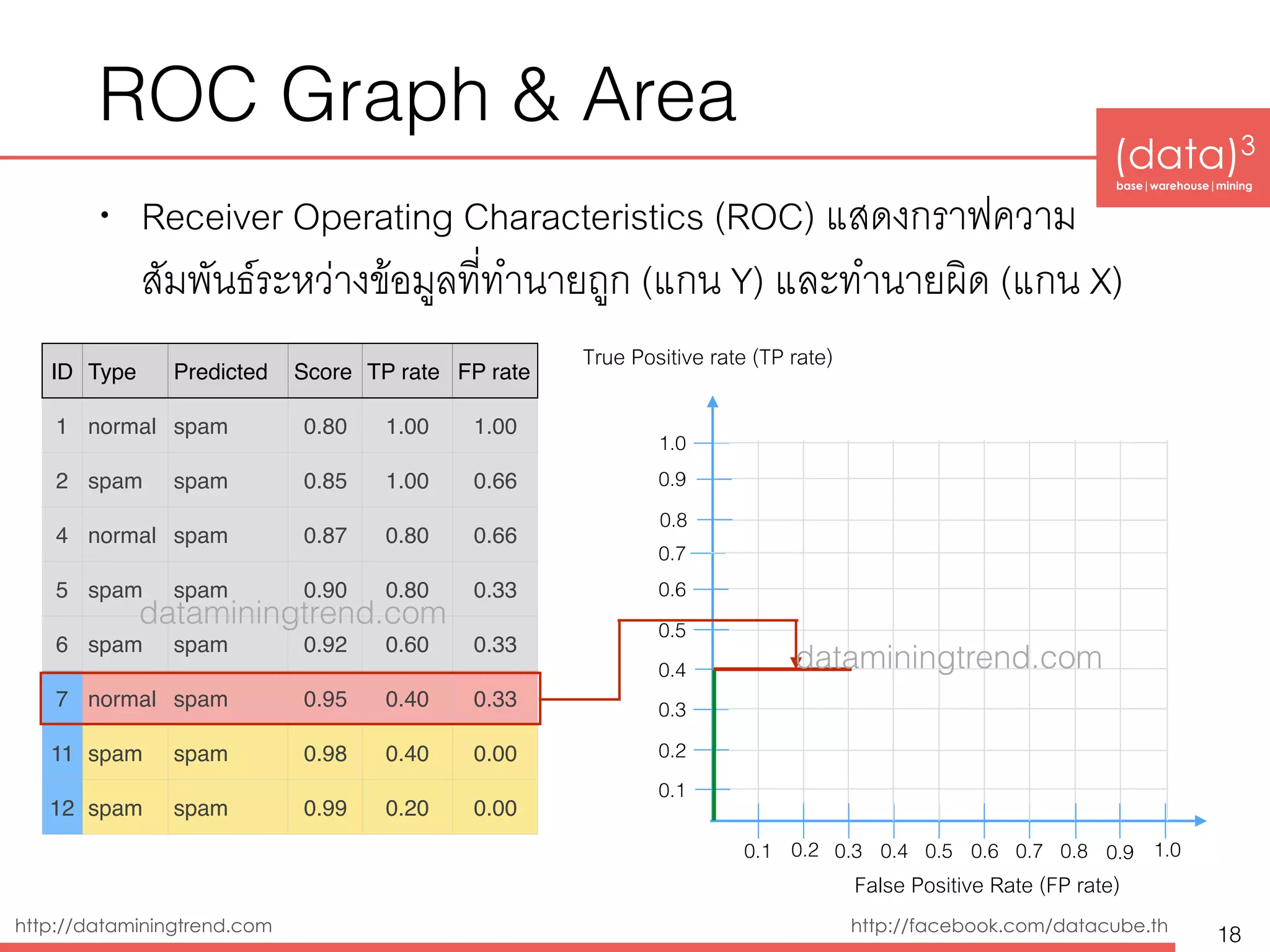

16. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th

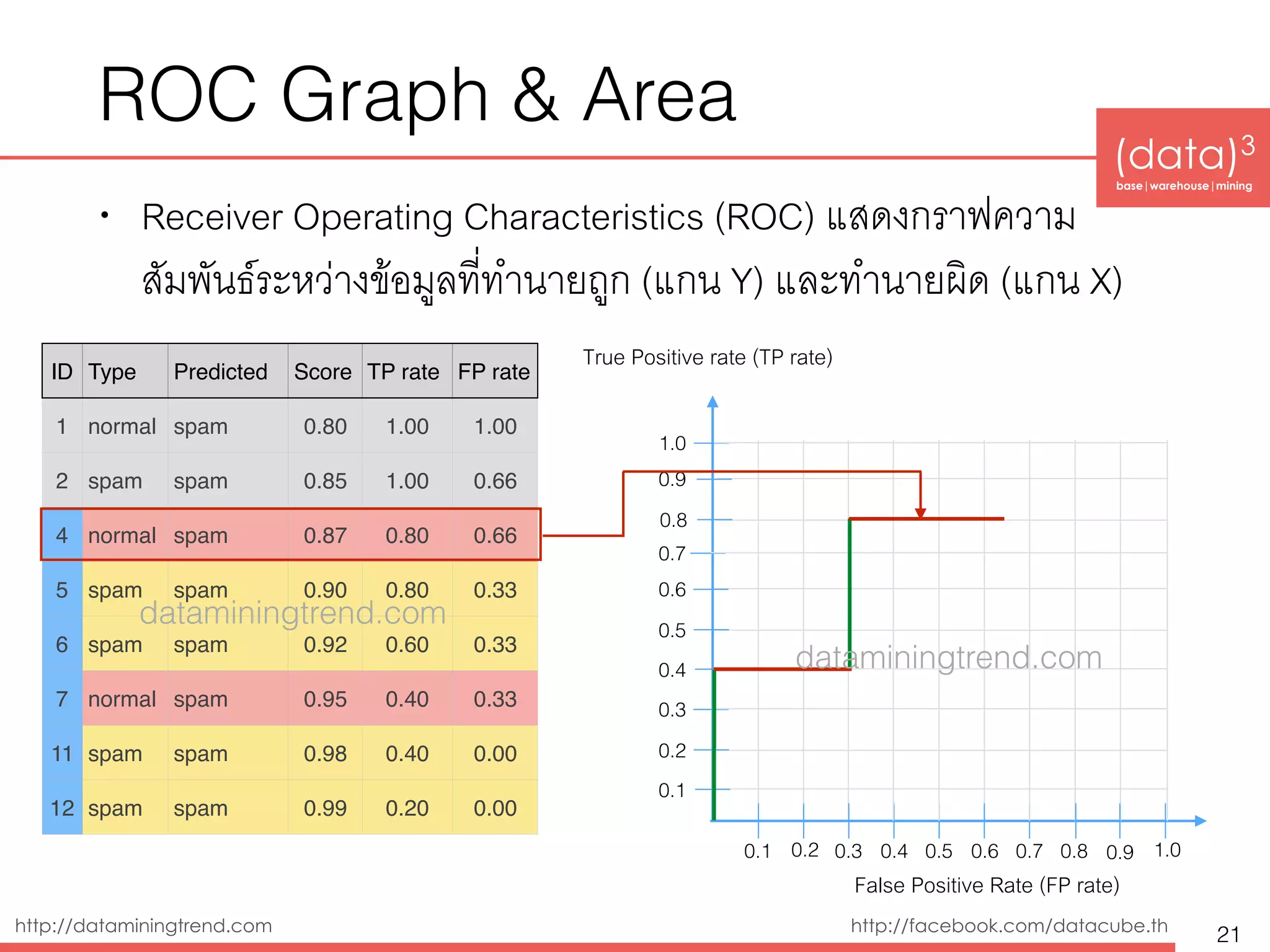

ROC Graph & Area
• Receiver Operating Characteristics (ROC) แสดงกราฟความ
สัมพันธ์ระหว่างข้อมูลที่ทำนายถูก (แกน Y) และทำนายผิด (แกน X)
16
ID Type Predicted Score TP rate FP rate
1 normal spam 0.80 1.00 1.00
2 spam spam 0.85 1.00 0.66
4 normal spam 0.87 0.80 0.66
5 spam spam 0.90 0.80 0.33
6 spam spam 0.92 0.60 0.33
7 normal spam 0.95 0.34 0.33
11 spam spam 0.98 0.40 0.00
12 spam spam 0.99 0.20 0.00
0.1 0.3 0.4 0.5 0.6 0.7
0.1
0.2
False Positive Rate (FP rate)
0.3
0.4
0.5
0.6
0.7
True Positive rate (TP rate)
0.2
0.8
0.9
1.0
0.8 0.9 1.0
dataminingtrend.com
dataminingtrend.com

17. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
ROC Graph & Area
• Receiver Operating Characteristics (ROC) แสดงกราฟความ
สัมพันธ์ระหว่างข้อมูลที่ทำนายถูก (แกน Y) และทำนายผิด (แกน X)
17
ID Type Predicted Score TP rate FP rate
1 normal spam 0.80 1.00 1.00
2 spam spam 0.85 1.00 0.66
4 normal spam 0.87 0.80 0.66
5 spam spam 0.90 0.80 0.33
6 spam spam 0.92 0.60 0.33
7 normal spam 0.95 0.34 0.33
11 spam spam 0.98 0.40 0.00
12 spam spam 0.99 0.20 0.00
0.1 0.3 0.4 0.5 0.6 0.7
0.1
0.2
False Positive Rate (FP rate)
0.3
0.4
0.5
0.6
0.7
True Positive rate (TP rate)
0.2
0.8
0.9
1.0
0.8 0.9 1.0
dataminingtrend.com
dataminingtrend.com

18. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
ROC Graph & Area
• Receiver Operating Characteristics (ROC) แสดงกราฟความ
สัมพันธ์ระหว่างข้อมูลที่ทำนายถูก (แกน Y) และทำนายผิด (แกน X)
18
ID Type Predicted Score TP rate FP rate
1 normal spam 0.80 1.00 1.00
2 spam spam 0.85 1.00 0.66
4 normal spam 0.87 0.80 0.66
5 spam spam 0.90 0.80 0.33
6 spam spam 0.92 0.60 0.33
7 normal spam 0.95 0.40 0.33
11 spam spam 0.98 0.40 0.00
12 spam spam 0.99 0.20 0.00
0.1 0.3 0.4 0.5 0.6 0.7
0.1
0.2
False Positive Rate (FP rate)
0.3
0.4
0.5
0.6
0.7
True Positive rate (TP rate)
0.2
0.8
0.9
1.0
0.8 0.9 1.0
dataminingtrend.com
dataminingtrend.com

19. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
ROC Graph & Area
• Receiver Operating Characteristics (ROC) แสดงกราฟความ
สัมพันธ์ระหว่างข้อมูลที่ทำนายถูก (แกน Y) และทำนายผิด (แกน X)
19
ID Type Predicted Score TP rate FP rate
1 normal spam 0.80 1.00 1.00
2 spam spam 0.85 1.00 0.66
4 normal spam 0.87 0.80 0.66
5 spam spam 0.90 0.80 0.33
6 spam spam 0.92 0.60 0.33
7 normal spam 0.95 0.40 0.33
11 spam spam 0.98 0.40 0.00
12 spam spam 0.99 0.20 0.00
0.1 0.3 0.4 0.5 0.6 0.7
0.1
0.2
False Positive Rate (FP rate)
0.3
0.4
0.5
0.6
0.7
True Positive rate (TP rate)
0.2
0.8
0.9
1.0
0.8 0.9 1.0
dataminingtrend.com
dataminingtrend.com

20. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
ROC Graph & Area
• Receiver Operating Characteristics (ROC) แสดงกราฟความ
สัมพันธ์ระหว่างข้อมูลที่ทำนายถูก (แกน Y) และทำนายผิด (แกน X)
20
ID Type Predicted Score TP rate FP rate
1 normal spam 0.80 1.00 1.00
2 spam spam 0.85 1.00 0.66
4 normal spam 0.87 0.80 0.66
5 spam spam 0.90 0.80 0.33
6 spam spam 0.92 0.60 0.33
7 normal spam 0.95 0.40 0.33
11 spam spam 0.98 0.40 0.00
12 spam spam 0.99 0.20 0.00
0.1 0.3 0.4 0.5 0.6 0.7
0.1
0.2
False Positive Rate (FP rate)
0.3
0.4
0.5
0.6
0.7
True Positive rate (TP rate)
0.2
0.8
0.9
1.0
0.8 0.9 1.0
dataminingtrend.com
dataminingtrend.com

21. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
ROC Graph & Area
• Receiver Operating Characteristics (ROC) แสดงกราฟความ
สัมพันธ์ระหว่างข้อมูลที่ทำนายถูก (แกน Y) และทำนายผิด (แกน X)
21
ID Type Predicted Score TP rate FP rate
1 normal spam 0.80 1.00 1.00
2 spam spam 0.85 1.00 0.66
4 normal spam 0.87 0.80 0.66
5 spam spam 0.90 0.80 0.33
6 spam spam 0.92 0.60 0.33
7 normal spam 0.95 0.40 0.33
11 spam spam 0.98 0.40 0.00
12 spam spam 0.99 0.20 0.00
0.1 0.3 0.4 0.5 0.6 0.7
0.1
0.2
False Positive Rate (FP rate)
0.3
0.4
0.5
0.6
0.7
True Positive rate (TP rate)
0.2
0.8
0.9
1.0
0.8 0.9 1.0
dataminingtrend.com
dataminingtrend.com

22. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
ROC Graph & Area
• Receiver Operating Characteristics (ROC) แสดงกราฟความ
สัมพันธ์ระหว่างข้อมูลที่ทำนายถูก (แกน Y) และทำนายผิด (แกน X)
22
ID Type Predicted Score TP rate FP rate
1 normal spam 0.80 1.00 1.00
2 spam spam 0.85 1.00 0.66
4 normal spam 0.87 0.80 0.66
5 spam spam 0.90 0.80 0.33
6 spam spam 0.92 0.60 0.33
7 normal spam 0.95 0.40 0.33
11 spam spam 0.98 0.40 0.00
12 spam spam 0.99 0.20 0.00
0.1 0.3 0.4 0.5 0.6 0.7
0.1
0.2
False Positive Rate (FP rate)
0.3
0.4
0.5
0.6
0.7
True Positive rate (TP rate)
0.2
0.8
0.9
1.0
0.8 0.9 1.0
dataminingtrend.com
dataminingtrend.com

23. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
ROC Graph & Area
• Receiver Operating Characteristics (ROC) แสดงกราฟความ
สัมพันธ์ระหว่างข้อมูลที่ทำนายถูก (แกน Y) และทำนายผิด (แกน X)
23
ID Type Predicted Score TP rate FP rate
1 normal spam 0.80 1.00 1.00
2 spam spam 0.85 1.00 0.66
4 normal spam 0.87 0.80 0.66
5 spam spam 0.90 0.80 0.33
6 spam spam 0.92 0.60 0.33
7 normal spam 0.95 0.40 0.33
11 spam spam 0.98 0.40 0.00
12 spam spam 0.99 0.20 0.00
0.1 0.3 0.4 0.5 0.6 0.7
0.1
0.2
False Positive Rate (FP rate)
0.3
0.4
0.5
0.6
0.7
True Positive rate (TP rate)
0.2
0.8
0.9
1.0
0.8 0.9 1.0
dataminingtrend.com
dataminingtrend.com

24. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
ROC Graph & Area
• Receiver Operating Characteristics (ROC) แสดงกราฟความ
สัมพันธ์ระหว่างข้อมูลที่ทำนายถูก (แกน Y) และทำนายผิด (แกน X)
24
ID Type Predicted Score TP rate FP rate
1 normal spam 0.80 1.00 1.00
2 spam spam 0.85 1.00 0.66
4 normal spam 0.87 0.80 0.66
5 spam spam 0.90 0.80 0.33
6 spam spam 0.92 0.60 0.33
7 normal spam 0.95 0.40 0.33
11 spam spam 0.98 0.40 0.00
12 spam spam 0.99 0.20 0.00
0.1 0.3 0.4 0.5 0.6 0.7
0.1
0.2
False Positive Rate (FP rate)
0.3
0.4
0.5
0.6
0.7
True Positive rate (TP rate)
0.2
0.8
0.9
1.0
0.8 0.9 1.0
ROC Curve
dataminingtrend.com
dataminingtrend.com

25. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th

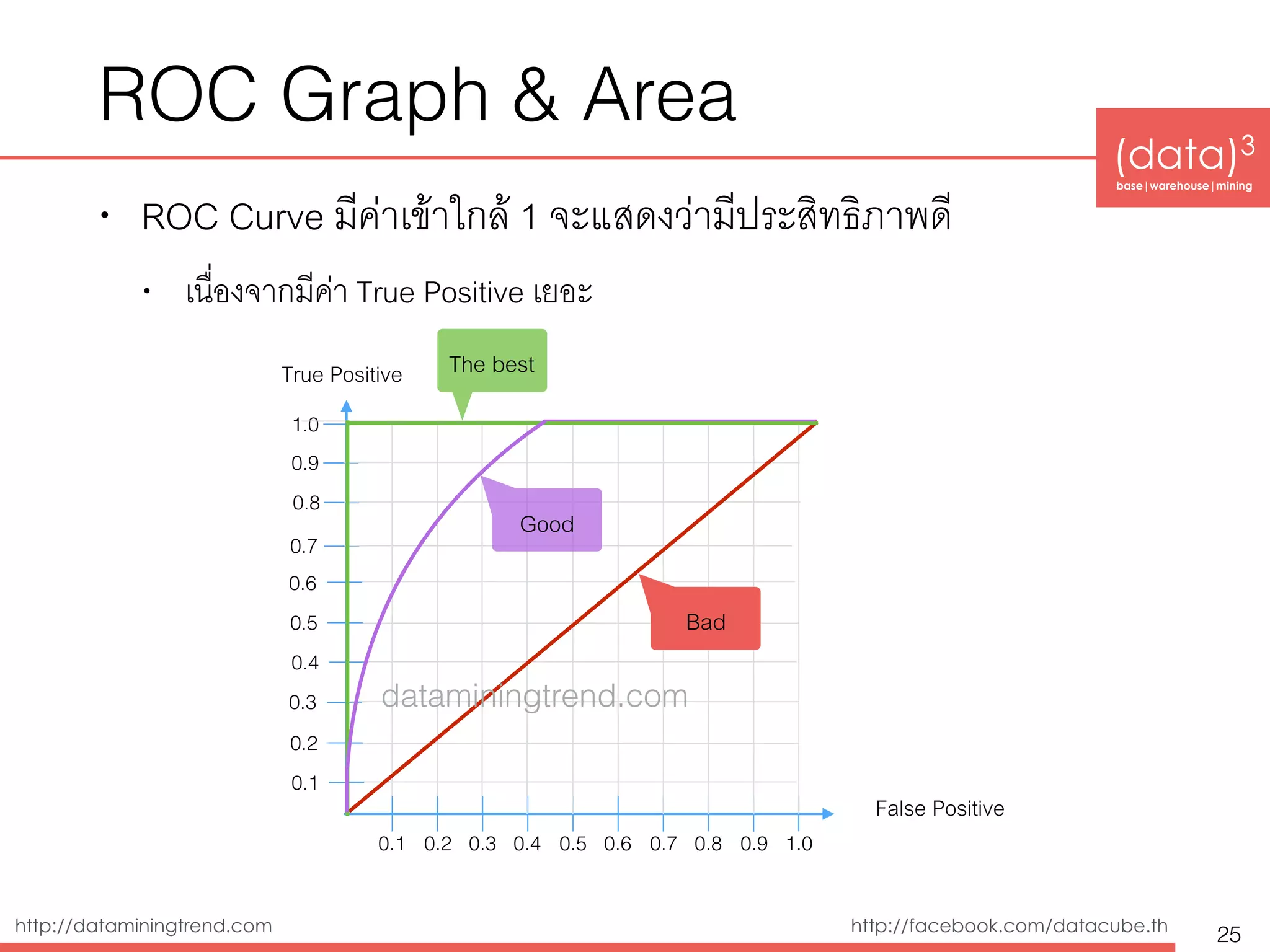

ROC Graph & Area
• ROC Curve มีค่าเข้าใกล้ 1 จะแสดงว่ามีประสิทธิภาพดี
• เนื่องจากมีค่า True Positive เยอะ
25
0.1 0.2 0.3 0.4 0.5 0.6 0.7
0.1
0.2
True Positive
False Positive
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
0.8 0.9 1.0
The best
Good
Bad
dataminingtrend.com

26. (data)3
base|warehouse|mining
http://dataminingtrend.com http://facebook.com/datacube.th
ROC Graph & Area
• Area Under Curve (AUC) ใช้แสดงค่าพื้นที่ใต้กราฟ ROC
• มีค่ามาก (เข้าใกล้ 1) จะยิ่งดี
26
0.1 0.2 0.3 0.4 0.5 0.6 0.7
0.1
0.2
False Positive
0.3
0.4
0.5
0.6
0.7
True Positive
AUC
0.1 0.2 0.3 0.4 0.5 0.6 0.7
0.1
0.2
False Positive
0.3
0.4
0.5
0.6
0.7
True Positive
AUC
dataminingtrend.com
dataminingtrend.com
