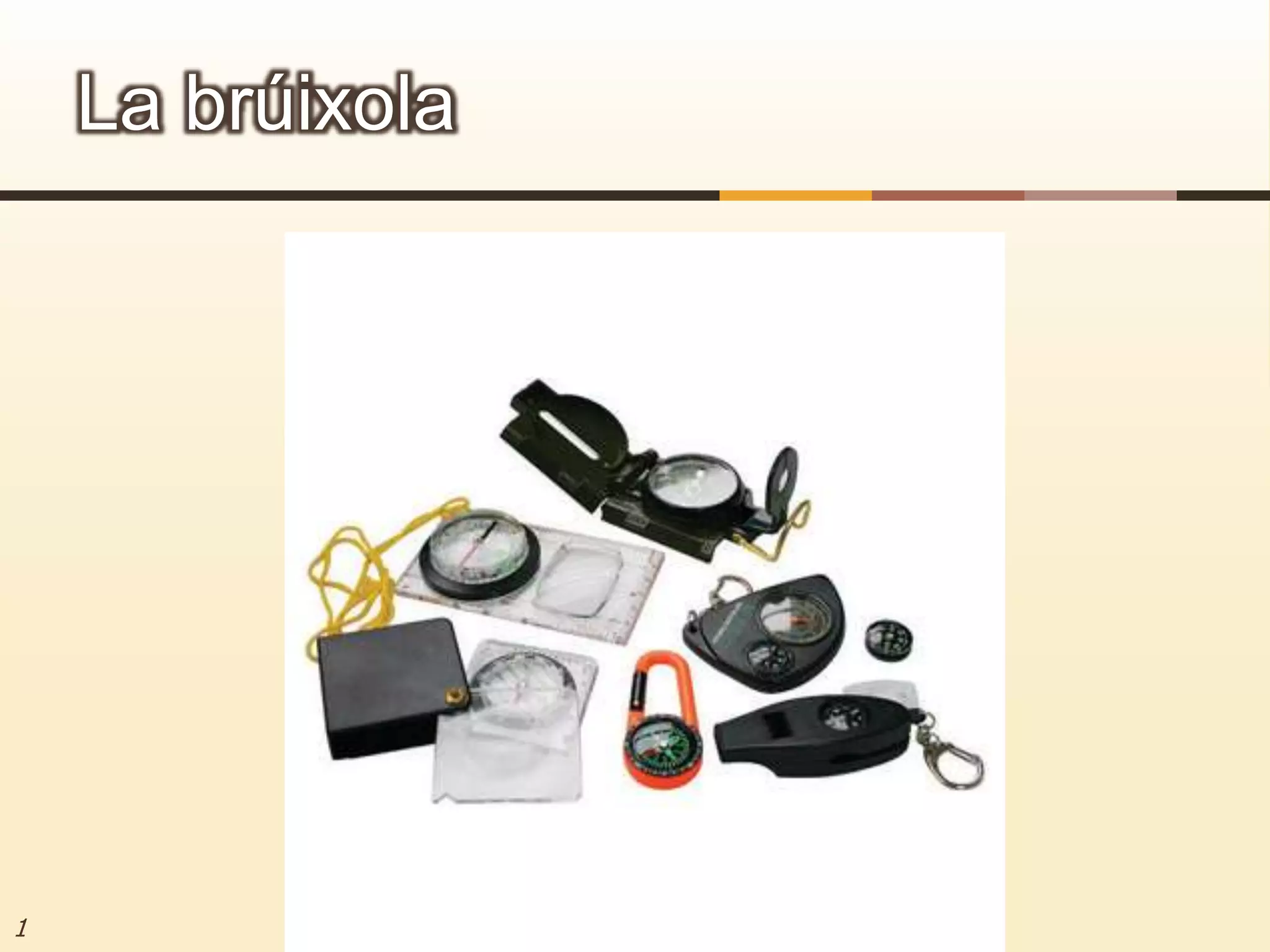

1. 1La brúixola

2. Mirall Punt de mira Tapa Fletxa direccio LimbeAgulla imantada Fletxa nordRegla Linies nord-sudEscales Plataforma base transparent2Parts d’una brúixola

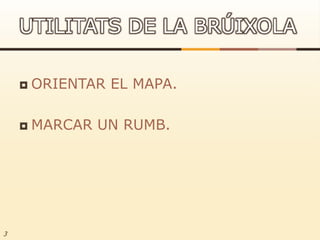

3. ORIENTAR EL MAPA.MARCAR UN RUMB.3UTILITATS DE LA BRÚIXOLA

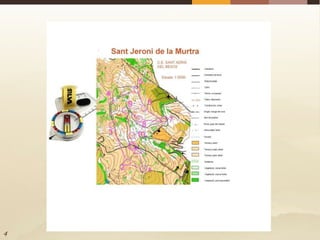

4. 4

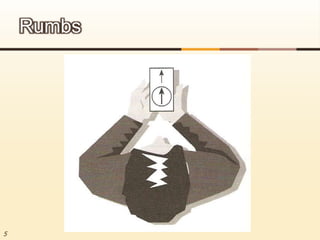

5. 5Rumbs

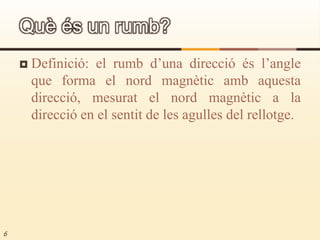

6. Definició: el rumb d’una direcció és l’angle que forma el nord magnètic amb aquesta direcció, mesurat el nord magnètic a la direcció en el sentit de les agulles del rellotge.6Què és un rumb?

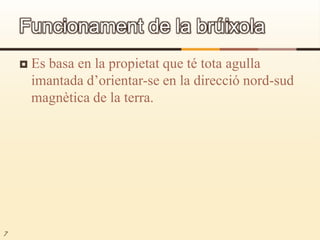

7. Es basa en la propietat que té tota agulla imantada d’orientar-se en la direcció nord-sud magnètica de la terra.7Funcionament de la brúixola

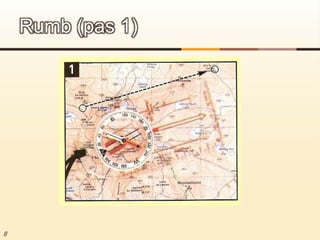

8. 8Rumb (pas 1)

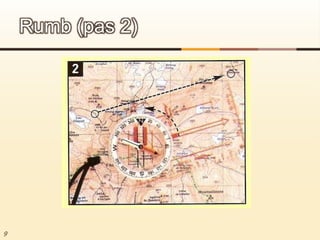

9. 9Rumb (pas 2)

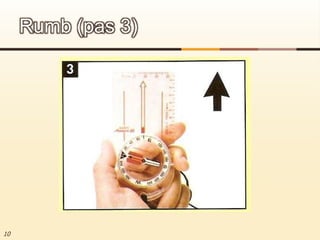

10. 10Rumb (pas 3)

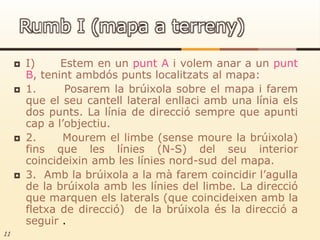

11. I) Estem en un punt A i volem anar a un punt B, tenint ambdós punts localitzats al mapa:1. Posarem la brúixola sobre el mapa i farem que el seu cantell lateral enllaci amb una línia els dos punts. La línia de direcció sempre que apunti cap a l’objectiu.2. Mourem el limbe (sense moure la brúixola) fins que les línies (N-S) del seu interior coincideixin amb les línies nord-sud del mapa.3. Amb la brúixola a la mà farem coincidir l’agulla de la brúixola amb les línies del limbe. La direcció que marquen els laterals (que coincideixen amb la fletxa de direcció) de la brúixola és la direcció a seguir .11Rumb I (mapa a terreny)
