BioKube - Mali sistemi
- 1. 1 DECENTRALIZIRANI MALI SISTEMI obrade otpadnihvoda uz ponovno korištenje dezinficirane otpadne vode

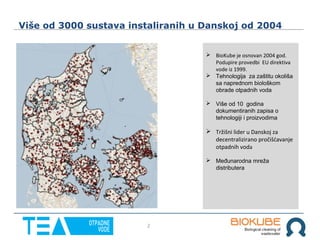

- 2. 2 Više od 3000sustava instaliranih u Danskoj od 2004 BioKube je osnovan 2004 god. Podupire provedbi EU direktiva vode iz 1999. Tehnologija za zaštitu okoliša sa naprednom biološkom obrade otpadnih voda Više od 10 godina dokumentiranih zapisa o tehnologiji i proizvodima Tržišni lider u Danskoj za decentralizirano pročišćavanje otpadnih voda Međunarodna mreža distributera

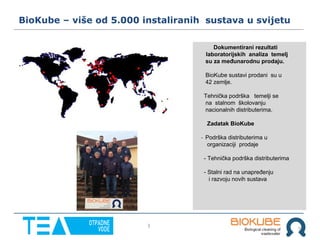

- 3. 3 3 BioKube – višeod 5.000 instaliranih sustava u svijetu Dokumentirani rezultati laboratorijskih analiza temelj su za međunarodnu prodaju. BioKube sustavi prodani su u 42 zemlje. Tehnička podrška temelji se na stalnom školovanju nacionalnih distributerima. Zadatak BioKube - Podrška distributerima u organizaciji prodaje - Tehnička podrška distributerima - Stalni rad na unapređenju i razvoju novih sustava
- 4. 4 Patentirana tehnologija BioKube tehnologija obuhvačatri patenta: • Osnovni sustav čišćenja Obuhvaća tempirani dotok zajedno s vremenskim povratkom protoka do septičke jame radi uklanjanja H2S ( sunporovodika) • Projekt BioReactor / Jupiter / Saturn sistema Obuhvaća izgradnju kombinirane jedinice s integriranim difuzorima i BioBlokovima • Projekt Venus sustava Obuhvaća projekt malih sustava s integriranim bufer spremnikom, aeriranog dijela čišćenja i taložne zone. •

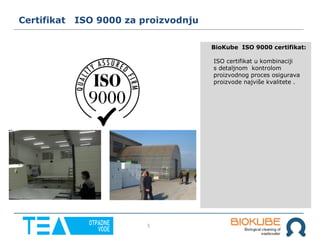

- 5. 5 Certifikat ISO 9000za proizvodnju BioKube ISO 9000 certifikat: ISO certifikat u kombinaciji s detaljnom kontrolom proizvodnog proces osigurava proizvode najviše kvalitete .

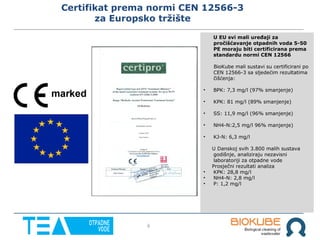

- 6. 6 Certifikat prema normiCEN 12566-3 za Europsko tržište U EU svi mali uređaji za pročišćavanje otpadnih voda 5-50 PE moraju biti certificirana prema standardu normi CEN 12566 BioKube mali sustavi su certificirani po CEN 12566-3 sa sljedećim rezultatima čišćenja: • BPK: 7,3 mg/l (97% smanjenje) • KPK: 81 mg/l (89% smanjenje) • SS: 11,9 mg/l (96% smanjenje) • NH4-N:2,5 mg/l 96% manjenje) • KJ-N: 6,3 mg/l U Danskoj svih 3.800 malih sustava godišnje, analiziraju nezavisni laboratoriji za otpadne vode Prosječni rezultati analiza • KPK: 28,8 mg/l • NH4-N: 2,8 mg/l • P: 1,2 mg/l

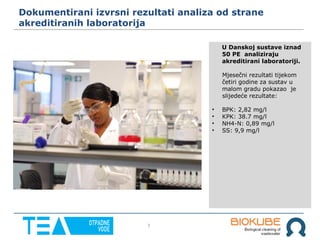

- 7. 7 Dokumentirani izvrsni rezultatianaliza od strane akreditiranih laboratorija U Danskoj sustave iznad 50 PE analiziraju akreditirani laboratoriji. Mjesečni rezultati tijekom četiri godine za sustav u malom gradu pokazao je slijedeće rezultate: • BPK: 2,82 mg/l • KPK: 38.7 mg/l • NH4-N: 0,89 mg/l • SS: 9,9 mg/l

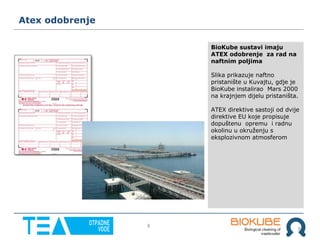

- 8. 8 8 Atex odobrenje BioKube sustaviimaju ATEX odobrenje za rad na naftnim poljima Slika prikazuje naftno pristanište u Kuvajtu, gdje je BioKube instalirao Mars 2000 na krajnjem dijelu pristaništa. ATEX direktive sastoji od dvije direktive EU koje propisuje dopuštenu opremu i radnu okolinu u okruženju s eksplozivnom atmosferom
- 9. 9 Impresivan rezultati testiranjau Kini Istraživačko mjesto: • Eksperimenti provedeni u Suzhou u Kini • Dvije nezavisne organizacije provjerili rezultate; Danska Hidraulička institucija(DHI) i Suzhou Uprava za otpadne vode (SSA) • Eksperimenti provedeni na Marsu 3000 sustavu od studenog 2011. do siječnja 2013 Ključni zaključci : • 90% KPK uklanja • Izlazna koncentracija od <35 mg / litri • 95% BPK uklanja • Izlazna koncentracija od <5 mg / litri • Ukupna nitrifikacija: • Nitrifikacija aktivna u prvoj komori obrade • Nitrifikacija aktivna za vodu temperature niske do 5 ° C • Tekuča cijena od 0.317 EUR po tretiranom m3

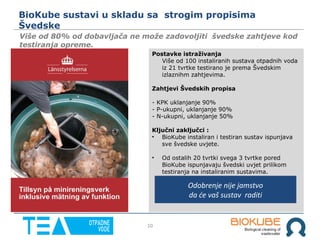

- 10. 10 BioKube sustavi uskladu sa strogim propisima Švedske Postavke istraživanja Više od 100 instaliranih sustava otpadnih voda iz 21 tvrtke testirano je prema Švedskim izlaznihm zahtjevima. Zahtjevi Švedskih propisa - KPK uklanjanje 90% - P-ukupni, uklanjanje 90% - N-ukupni, uklanjanje 50% Ključni zaključci : • BioKube instaliran i testiran sustav ispunjava sve švedske uvjete. • Od ostalih 20 tvrtki svega 3 tvrtke pored BioKube ispunjavaju švedski uvjet prilikom testiranja na instaliranim sustavima. Odobrenje nije jamstvo da će vaš sustav raditi Više od 80% od dobavljača ne može zadovoljiti švedske zahtjeve kod testiranja opreme.

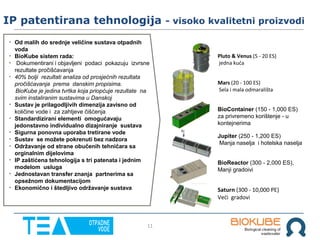

- 11. 11 IP patentirana tehnologija- visoko kvalitetni proizvodi • Od malih do srednje veličine sustava otpadnih voda • BioKube sistem rada: • Dokumentirani i objavljeni podaci pokazuju izvrsne rezultate pročišćavanja • 40% bolji rezultati analiza od prosjećnih rezultata pročišćavanja prema danskim propisima. BioKube je jedina tvrtka koja priopćuje rezultate na svim instaliranim sustavima u Danskoj • Sustav je prilagodljivih dimenzija zavisno od količine vode i za zahtjeve čišćenja • Standardizirani elementi omogućavaju jedonstavno individualno dizajniranje sustava • Sigurna ponovna uporaba tretirane vode • Sustav se možete pokrenuti bez nadzora • Održavanje od strane obučenih tehničara sa orginalnim dijelovima • IP zaštićena tehnologija s tri patenata i jednim modelom usluga • Jednostavan transfer znanja partnerima sa opsežnom dokumentacijom • Ekonomično i štedljivo održavanje sustava Pluto & Venus (5 - 20 ES) jedna kuća Jupiter (250 - 1,200 ES) Manja naselja i hotelska naselja BioReactor (300 - 2,000 ES), Manji gradoivi Saturn (300 - 10,000 PE) Veći gradovi Mars (20 - 100 ES) Sela i mala odmarališta BioContainer (150 - 1,000 ES) za privremeno korištenje - u kontejnerima

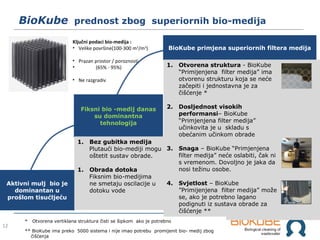

- 12. 12 BioKube prednost zbogsuperiornih bio-medija BioKube primjena superiornih filtera medija Aktivni mulj bio je dominantan u prošlom tisućljeću Fiksni bio -medij danas su dominantna tehnologija 1. Otvorena struktura - BioKube “Primijenjena filter medija” ima otvorenu strukturu koja se neće začepiti i jednostavna je za čišćenje * 2. Dosljednost visokih performansi– BioKube “Primjenjena filter medija” učinkovita je u skladu s obećanim učinkom obrade 3. Snaga – BioKube “Primjenjena filter medija” neće oslabiti, čak ni s vremenom. Dovoljno je jaka da nosi težinu osobe. 4. Svjetlost – BioKube ”Primijenjena filter medija” može se, ako je potrebno lagano podignuti iz sustava obrade za čišćenje ** * Otvorena vertiklana struktura čisti se šipkom ako je potrebno ** BioKube ima preko 5000 sistema i nije imao potrebu promijenit bio- medij zbog čišćenja 1. Bez gubitka medija Plutaući bio-mediji mogu oštetit sustav obrade. 1. Obrada dotoka Fiksnim bio-medijima ne smetaju oscilacije u dotoku vode Ključni podaci bio-medija : • Velike površine(100-300 m2 /m3 ) • Prazan prostor / poroznosti • (65% - 95%) • Ne razgradiv 12

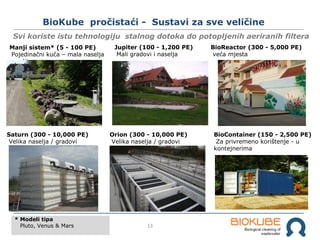

- 13. 13 BioKube pročistaći -Sustavi za sve veličine Svi koriste istu tehnologiju stalnog dotoka do potopljenih aeriranih filtera Manji sistem* (5 - 100 PE) Pojedinačni kuća – mala naselja naseljima Jupiter (100 - 1,200 PE) Mali gradovi i naselja BioReactor (300 - 5,000 PE) veća mjesta BioContainer (150 - 2,500 PE) Za privremeno korištenje - u kontejnerima * Modeli tipa Pluto, Venus & Mars Orion (300 - 10,000 PE) Velika naselja / gradovi Saturn (300 - 10,000 PE) Velika naselja / gradovi

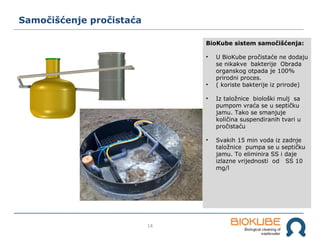

- 14. 14 Samočišćenje pročistaća BioKube sistemsamočišćenja: • U BioKube pročistaće ne dodaju se nikakve bakterije Obrada organskog otpada je 100% prirodni proces. • ( koriste bakterije iz prirode) • Iz taložnice biološki mulj sa pumpom vraća se u septičku jamu. Tako se smanjuje količina suspendiranih tvari u pročistaću • Svakih 15 min voda iz zadnje taložnice pumpa se u septičku jamu. To eliminira SS i daje izlazne vrijednosti od SS 10 mg/l

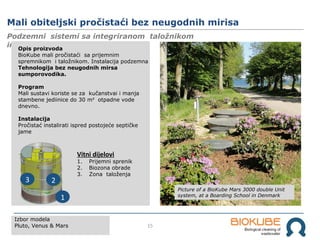

- 15. 15 Mali obiteljski pročistaćibez neugodnih mirisa Podzemni sistemi sa integriranom taložnikom integrated clarifying Zone Vitni dijelovi 1. Prijemni sprenik 2. Biozona obrade 3. Zona taloženja Izbor modela Pluto, Venus & Mars 2 1 3 Opis proizvoda BioKube mali pročistaći sa prijemnim spremnikom i taložnikom. Instalacija podzemna Tehnologija bez neugodnih mirsa sumporovodika. Program Mali sustavi koriste se za kučanstvai i manja stambene jediinice do 30 m³ otpadne vode dnevno. Instalacija Pročistać instalirati ispred postojeće septičke jame Picture of a BioKube Mars 3000 double Unit system, at a Boarding School in Denmark

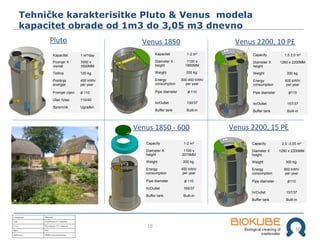

- 16. 16 16 Tehničke karakterisitke Pluto& Venus modela kapacitet obrade od 1m3 do 3,05 m3 dnevno Kapacitet 1 m³/day Promjer X visinat 1000 x 1600MM Težina 120 kg. Potršnja energije 450 kWh/ per year Promjer cijevi Ø 110 Ulaz /Izlaz 110/40 Spremnik Ugrađen Pluto Venus 1850 Venus 2200, 10 PE Venus 2200, 15 PE Kapacitet 1-2 m³ Diameter X height 1100 x 1850MM Weight 200 kg. Energy consumption 300-450 kWh/ per year Pipe diameter Ø 110 In/Outlet 130/37 Buffer tank Built-in Capacity 1-2 m³ Diameter X height 1100 x 2015MM Weight 200 kg. Energy consumption 450 kWh/ per year Pipe diameter Ø 110 In/Outlet 165/37 Buffer tank Built-in Capacity 2,0 -3,05 m³ Diameter X height 1260 x 2200MM Weight 300 kg. Energy consumption 900 kWh/ per year Pipe diameter Ø110 In/Outlet 157/37 Buffer tank Built-in Capacity 1,5 2,0 m³ Diameter X height 1260 x 2200MM Weight 300 kg. Energy consumption 600 kWh/ per year Pipe diameter Ø110 In/Outlet 157/37 Buffer tank Built-in Venus 1850 - 600

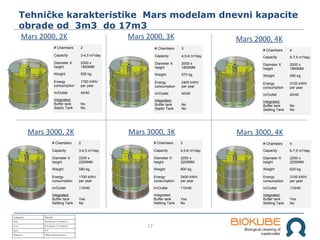

- 17. 17 Tehničke karakteristike Marsmodelam dnevni kapacite obrade od 3m3 do 17m3 Mars 2000, 3K Mars 3000, 2K Mars 3000, 4K Mars 2000, 2K Mars 2000, 4K Mars 3000, 3K # Chambers 2 Capacity 3-4,5 m³/day Diameter X height 2000 x 1850MM Weight 550 kg. Energy consumption 1700 kWh/ per year In/Outlet 40/40 Integrated: Buffer tank Septic Tank No No # Chambers 3 Capacity 4,5-6 m³/day Diameter X height 2000 x 1850MM Weight 570 kg. Energy consumption 2400 kWh/ per year In/Outlet 40/40 Integrated: Buffer tank Septic Tank No No # Chambers 4 Capacity 6-7,5 m³/day Diameter X height 2000 x 1850MM Weight 590 kg. Energy consumption 3100 kWh/ per year In/Outlet 40/40 Integrated: Buffer tank Settling Tank No No # Chambers 2 Capacity 3-4,5 m³/day Diameter X height 2250 x 2200MM Weight 580 kg. Energy consumption 1700 kWh/ per year In/Outlet 110/40 Integrated: Buffer tank Settling Tank Yes No # Chambers 3 Capacity 4,5-6 m³/day Diameter X height 2250 x 2200MM Weight 600 kg. Energy consumption 2400 kWh/ per year In/Outlet 110/40 Integrated: Buffer tank Settling Tank Yes No # Chambers 4 Capacity 6-7,5 m³/day Diameter X height 2250 x 2200MM Weight 620 kg. Energy consumption 3100 kWh/ per year In/Outlet 110/40 Integrated: Buffer tank Settling Tank Yes No
- 18. 18 Tehničke karateristike MarsCOMBI modela dnevni kapacitet obrade od 1m3 do 5m3 Mars 3000, Combi, K1Mars 2000, Combi, K1 # Chambers 1 Capacity 3-4,5 m³/day Diameter X height 2000 x 1750MM Weight 430 kg. Energy consumption 900 kWh/ per year In/Outlet 40/40 Integrated: Buffer tank Septic Tank No Yes # Chambers 2 Capacity 3-4,5 m³/day Diameter X height 2000 x 1750MM Weight 450 kg. Energy consumption 1700 kWh/ per year In/Outlet 40/40 Integrated: Buffer tank Septic Tank No Yes Mars 2000, Combi, K2 Mars 3000, Combi, K2 # Chambers 1 Capacity 3-4,5 m³/day Diameter X height 2000 x 2200M Weight 120 kg. Energy consumption 900 kWh/ per year In/Outlet 40/40 Integrated: Buffer tank Septic Tank Yes Yes # Chambers 1 Capacity 3-4,5 m³/day Diameter X height 2000 x 2200MM Weight 120 kg. Energy consumption 1700 kWh/ per year In/Outlet 40/40 Integrated: Buffer tank Septic Tank Yes Yes Mars Combi, ATEX model, K1 # Chambers 1 Capacity 1 m³/day Diameter X height 2000 x 1750MM Weight 450 kg. Energy consumption Air On site In/Outlet 40/40 Integrated: Buffer tank Septic Tank No Yes- no electrical components - # Chambers 1 Capacity 1 m³/day Diameter X height 2000 x 1750MM Weight 450 kg. Energy consumption Air On site In/Outlet 40/40 Integrated: Buffer tank Septic Tank No Yes- no electrical components - Mars Combi, ATEX model, K2

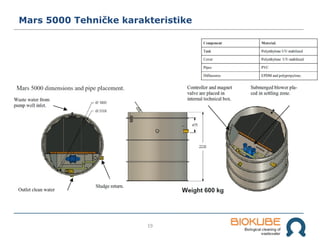

- 19. 19 Mars 5000 Tehničkekarakteristike

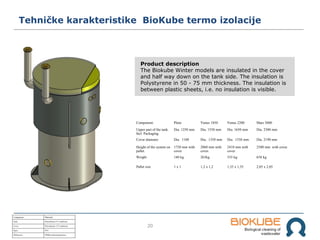

- 20. 20 Tehničke karakteristike BioKubetermo izolacije Component. Pluto Venus 1850 Venus 2200 Mars 3000 Upper part of the tank. Incl. Packaging. Dia. 1250 mm Dia. 1550 mm Dia. 1650 mm Dia. 2300 mm Cover diameter Dia. 1100 Dia. 1350 mm Dia. 1550 mm Dia. 2190 mm Height of the system on pallet. 1750 mm with cover. 2060 mm with cover. 2410 mm with cover. 2500 mm with cover. Weight 140 kg. 263kg. 335 kg. 658 kg. Pallet size 1 x 1 1,2 x 1,2 1,35 x 1,35 2,05 x 2,05 Product description The Biokube Winter models are insulated in the cover and half way down on the tank side. The insulation is Polystyrene in 50 - 75 mm thickness. The insulation is between plastic sheets, i.e. no insulation is visible.
