Dokumen ini membahas tentang band pass filter (BPF), yaitu alat yang melewatkan sinyal dengan frekuensi dalam rentang tertentu sementara menolak frekuensi di luar rentang tersebut. BPF merupakan gabungan dari high-pass dan low-pass filter, berfungsi dalam berbagai aplikasi seperti penguat audio dan penyaring frekuensi di perangkat radio. Prinsip kerja BPF melibatkan kapasitor dan resistor yang menentukan frekuensi cut-off dengan memfilter sinyal yang masuk.

1. BAND PASS FILTER
2 IC
KELOMPOK 8

2. NAMA
KELOMPOK
1.NASHRULL ZAKI MUSYAFA
(P27838021046)
2.MUHAMMAD RAYHAN ABDURAFI
(P27838021047)
3.VARENTINO ANDRIAN RASCEL
(P27838021066))

3. KELOMPOK 8 Elektronika Terapan

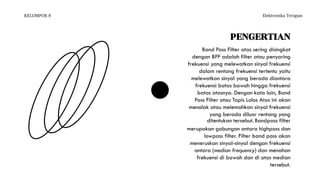

PENGERTIAN
Band Pass Filter atas sering disingkat
dengan BPF adalah filter atau penyaring
frekuensi yang melewatkan sinyal frekuensi
dalam rentang frekuensi tertentu yaitu
melewatkan sinyal yang berada diantara
frekuensi batas bawah hingga frekuensi
batas atasnya. Dengan kata lain, Band
Pass Filter atau Tapis Lolos Atas ini akan
menolak atau melemahkan sinyal frekuensi
yang berada diluar rentang yang
ditentukan tersebut. Bandpass filter
merupakan gabungan antara highpass dan
lowpass filter. Filter band pass akan
meneruskan sinyal-sinyal dengan frekuensi
antara (median frequency) dan menahan
frekuensi di bawah dan di atas median
tersebut.

4. Elektronika Terapan

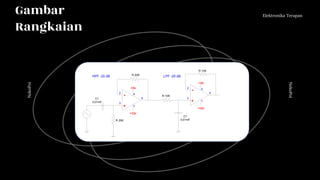

Gambar
Rangkaian
NekoPoi
NekoPoi
R 20K
C1
0,01mF
-
+
-12v
+12v
6
4
7
2
3
R 20K
R 10K
C1
0,01mF
-
+
-12v
+12v
6
4
7
2
3
LPF -20 dB
HPF -20 dB
R 10K

5. Elektronika Terapan
Saat frekuensi dibawah fL, sinyal akan diredam. Ketika frekuensi yang masuk
ke rangkaian antara rentang fLdan fH maka sinyal akan diteruskan.Apabila
frekuensi melebihi fH maka akan diredam oleh rangkaian.
Grafik Respon Rangkaian.

6. Elektronika Terapan
C
R
fc
.
.
2
1


C
R
c
.
1




2
c
fc 
Vin
Vout
Log
dB 20


fc
c .
2
 

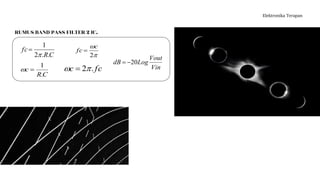

RUMUS BAND PASS FILTER 2 IC.

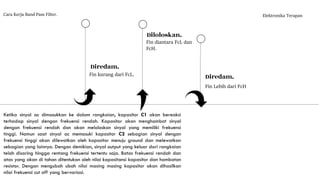

7. Cara Kerja Band Pass Filter. Elektronika Terapan
Fin kurang dari FcL.
Diredam.
Fin diantara FcL dan
FcH.
Diloloskan.
Fin Lebih dari FcH
Diredam.
Ketika sinyal ac dimasukkan ke dalam rangkaian, kapasitor C1 akan bereaksi
terhadap sinyal dengan frekuensi rendah. Kapasitor akan menghambat sinyal
dengan frekuensi rendah dan akan meloloskan sinyal yang memiliki frekuensi
tinggi. Namun saat sinyal ac memasuki kapasitor C2 sebagian sinyal dengan
frekuensi tinggi akan dilewatkan oleh kapasitor menuju ground dan melewatkan
sebagian yang lainnya. Dengan demikian, sinyal output yang keluar dari rangkaian
telah disaring hingga rentang frekuensi tertentu saja. Batas frekuensi rendah dan
atas yang akan di tahan ditentukan oleh nilai kapasitansi kapasitor dan hambatan
resistor. Dengan mengubah ubah nilai masing masing kapasitor akan dihasilkan
nilai frekuensi cut off yang bervariasi.

8. NekoPoi
Elektronika Terapan
Contoh Penggunaan Band Pass Filter.
• Sebagai penguat audio
• Pengendali nada (tone control)
• Penyaring crossover speaker
• Digunakan pada sirkuit perangkat radio komunikasi untuk memfilter frekuensi
yang diinginkan saja
• Mengoptimalkan sinyal ke tingkat rasio noise yang lebih baik pada penerima
radio
• Digunakan pada instalasi sirkuit penyaringan frekuensi di instrument medis
