Port[$70]:=$2F;
Port[$71]:=$FF;
END.

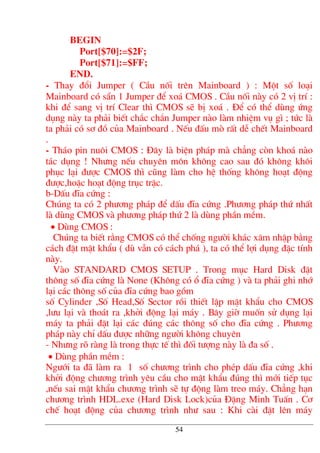

- Thay ®æi Jumper ( CÇu nèi trªn Mainboard ) : Mét sè lo¹i
Mainboard cã s½n 1 Jumper ®Ó xo¸ CMOS . CÇu nèi nµy cã 2 vÞ trÝ :
khi ®Ó sang vÞ trÝ Clear th× CMOS sÏ bÞ xo¸ . §Ó cã thÓ dïng øng
dông nµy ta ph¶i biÕt ch¾c ch¾n Jumper nµo lµm nhiÖm vô g× ; tøc lµ
ta ph¶i cã s¬ ®å cña Mainboard . NÕu ®Êu mß rÊt dÔ chÕt Mainboard
.
- Th¸o pin nu«i CMOS : §©y lµ biÖn ph¸p mµ ch¼ng cßn kho¸ nµo
t¸c dông ! Nh−ng nÕu chuyªn m«n kh«ng cao sau ®ã kh«ng kh«i
phôc l¹i ®−îc CMOS th× còng lµm cho hÖ thèng kh«ng ho¹t ®éng
®−îc,hoÆc ho¹t ®éng trôc trÆc.
b-DÊu ®Üa cøng :
Chóng ta cã 2 ph−¬ng ph¸p ®Ó dÊu ®Üa cøng .Ph−¬ng ph¸p thø nhÊt
lµ dïng CMOS vµ ph−¬ng ph¸p thø 2 lµ dïng phÇn mÒm.
• Dïng CMOS :
Chóng ta biÕt r»ng CMOS cã thÓ chèng ng−êi kh¸c x©m nhËp b»ng
c¸ch ®Æt mËt khÈu ( dï vÉn cã c¸ch ph¸ ), ta cã thÓ lîi dông ®Æc tÝnh
nµy.
Vµo STANDARD CMOS SETUP . Trong môc Hard Disk ®Æt
th«ng sè ®Üa cøng lµ None (Kh«ng cã æ ®Üa cøng ) vµ ta ph¶i ghi nhí
l¹i c¸c th«ng sè cña ®Üa cøng bao gåm
sè Cylinder ,Sè Head,Sè Sector råi thiÕt lËp mËt khÈu cho CMOS
,l−u l¹i vµ tho¸t ra ,khëi ®éng l¹i m¸y . B©y giê muèn sö dông l¹i
m¸y ta ph¶i ®Æt l¹i c¸c ®óng c¸c th«ng sè cho ®Üa cøng . Ph−¬ng
ph¸p nµy chØ dÊu ®−îc nh÷ng ng−êi kh«ng chuyªn
- Nh−ng râ rµng lµ trong thùc tÕ th× ®èi t−îng nµy lµ ®a sè .
• Dïng phÇn mÒm :
Ng−íi ta ®· lµm ra 1 sè ch−¬ng tr×nh cho phÐp dÊu ®Üa cøng ,khi
khëi ®éng ch−¬ng tr×nh yªu cÇu cho mËt khÈu ®óng th× míi tiÕp tôc
,nÕu sai mËt khÈu ch−¬ng tr×nh sÏ tù ®éng lµm treo m¸y. Ch¼ng h¹n
ch−¬ng tr×nh HDL.exe (Hard Disk Lock)cña §Æng Minh TuÊn . C¬
chÕ ho¹t ®éng cña ch−¬ng tr×nh nh− sau : Khi cµi ®Æt lªn m¸y
54](https://image.slidesharecdn.com/baigiangcautrucpc-140323221130-phpapp01/85/Bai-giang-cau-truc-pc-53-320.jpg)

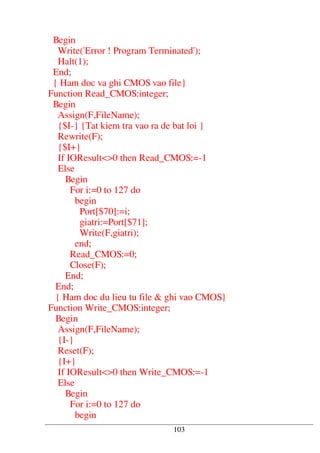

![Begin
Write('Error ! Program Terminated');
Halt(1);
End;
{ Ham doc va ghi CMOS vao file}
Function Read_CMOS:integer;
Begin
Assign(F,FileName);
{$I-} {Tat kiem tra vao ra de bat loi }
Rewrite(F);
{$I+}
If IOResult<>0 then Read_CMOS:=-1
Else
Begin
For i:=0 to 127 do
begin
Port[$70]:=i;
giatri:=Port[$71];
Write(F,giatri);
end;
Read_CMOS:=0;
Close(F);
End;
End;
{ Ham doc du lieu tu file & ghi vao CMOS}
Function Write_CMOS:integer;
Begin
Assign(F,FileName);
{I-}
Reset(F);
{I+}
If IOResult<>0 then Write_CMOS:=-1
Else
Begin
For i:=0 to 127 do
begin
103](https://image.slidesharecdn.com/baigiangcautrucpc-140323221130-phpapp01/85/Bai-giang-cau-truc-pc-102-320.jpg)
![Read(F,temp);
giatri:=temp;
Port[$70]:=i;
Port[$71]:=giatri;
Port[$70]:=i+128;
Port[$71]:=giatri;
end;
Close(F);
Write_CMOS:=0;
End;
End;
{Thu tuc hien man hinh tro giup}
Procedure Help;
Begin
Writeln('Usage:CMOS S|s - Save CMOS Infor to file
CMOSINFO.SAV');
Writeln(' CMOS W|w - Restore CMOS Info');
Writeln(' Press any key to continue ...!');
Readln;
End;
{Main Program}
BEGIN
Clrscr;
Writeln('CMOS Info - Save & Restore Utility');
Writeln('Cread Date 09/10/1999');
Writeln('---------------------');
If (ParamCount=0) then Help;
If (ParamCount=1) and (ParamStr(1)='W')or (ParamStr(1)='w')
then
Begin
Write_CMOS;
If Write_CMOS=-1 then Err_Handle
Else Writeln('CMOS Updated . OK !');
End;
If (ParamCount=1) and (ParamStr(1)='S')or (ParamStr(1)='s')
then
104](https://image.slidesharecdn.com/baigiangcautrucpc-140323221130-phpapp01/85/Bai-giang-cau-truc-pc-103-320.jpg)
