Tài liệu giới thiệu về NodeMCU 8266, một vi điều khiển Wi-Fi/Bluetooth lý tưởng cho các dự án IoT với thông số kỹ thuật chi tiết và hướng dẫn lập trình. Nó có bộ vi xử lý 32-bit, 128 KB RAM, và khả năng kết nối đơn giản qua USB. Tài liệu cũng hướng dẫn sử dụng ứng dụng Blynk để điều khiển từ xa các thiết bị IoT.

1. INTERNET OF
THINGS
Tìm hiểu về Node MCU 8266

2. Giới thiệu Node MCU 8266
Sơ đồ chân
01
CONTENTS
02
03
04
Thông số kỹ thuật
Cài đặt phần mềm lập trình
05 Lập trình trên Node MCU

3. Giới thiệu Node MCU 8266

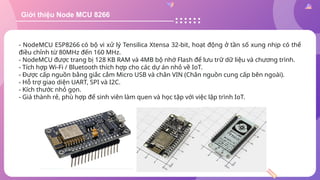

- NodeMCU ESP8266 có bộ vi xử lý Tensilica Xtensa 32-bit, hoạt động ở tần số xung nhịp có thể
điều chỉnh từ 80MHz đến 160 MHz.
- NodeMCU được trang bị 128 KB RAM và 4MB bộ nhớ Flash để lưu trữ dữ liệu và chương trình.
- Tích hợp Wi-Fi / Bluetooth thích hợp cho các dự án nhỏ về IoT.
- Được cấp nguồn bằng giắc cắm Micro USB và chân VIN (Chân nguồn cung cấp bên ngoài).
- Hỗ trợ giao diện UART, SPI và I2C.
- Kích thước nhỏ gọn.
- Giá thành rẻ, phù hợp để sinh viên làm quen và học tập với việc lập trình IoT.

4. Giới thiệu Node MCU 8266

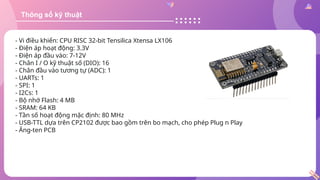

5. Thông số kỹ thuật
- Vi điều khiển: CPU RISC 32-bit Tensilica Xtensa LX106
- Điện áp hoạt động: 3.3V
- Điện áp đầu vào: 7-12V
- Chân I / O kỹ thuật số (DIO): 16
- Chân đầu vào tương tự (ADC): 1
- UARTs: 1
- SPI: 1
- I2Cs: 1
- Bộ nhớ Flash: 4 MB
- SRAM: 64 KB
- Tần số hoạt động mặc định: 80 MHz
- USB-TTL dựa trên CP2102 được bao gồm trên bo mạch, cho phép Plug n Play
- Ăng-ten PCB

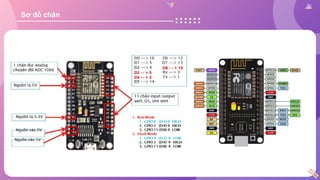

6. Sơ đồ chân

7. Cài đặt phần mềm lập trình

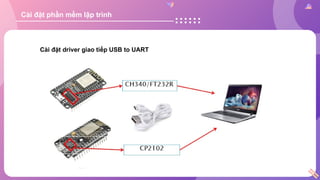

Cài đặt driver giao tiếp USB to UART

8. Cài đặt phần mềm lập trình

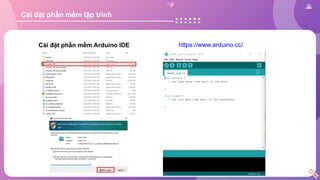

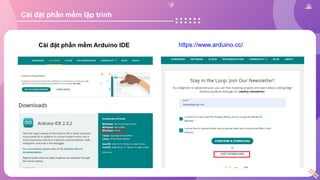

Cài đặt phần mềm Arduino IDE https://www.arduino.cc/

9. Cài đặt phần mềm lập trình
Cài đặt phần mềm Arduino IDE https://www.arduino.cc/

10. Cài đặt phần mềm lập trình
Cấu hình Preference
https://arduino.esp8266.com/stable/
package_esp8266com_index.json

11. Cài đặt phần mềm lập trình
Cấu hình Boards Manager

12. Cài đặt phần mềm lập trình

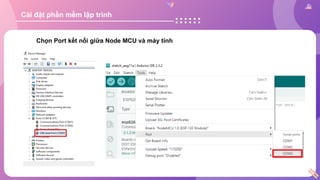

Chọn Port kết nối giữa Node MCU và máy tính

13. Lập trình trên Node MCU

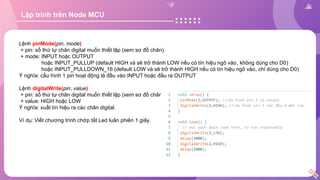

Lệnh pinMode(pin, mode)
+ pin: số thứ tự chân digital muốn thiết lập (xem sơ đồ chân)
+ mode: INPUT hoặc OUTPUT
hoặc INPUT_PULLUP (default HIGH và sẽ trở thành LOW nếu có tín hiệu ngõ vào, không dùng cho D0)
hoặc INPUT_PULLDOWN_16 (default LOW và sẽ trở thành HIGH nếu có tín hiệu ngõ vào, chỉ dùng cho D0)
Ý nghĩa: cấu hình 1 pin hoạt động là đầu vào INPUT hoặc đầu ra OUTPUT
Lệnh digitalWrite(pin, value)
+ pin: số thứ tự chân digital muốn thiết lập (xem sơ đồ chân)
+ value: HIGH hoặc LOW
Ý nghĩa: xuất tín hiệu ra các chân digital.
Ví dụ: Viết chương trình chớp tắt Led luân phiên 1 giây.

14. Lập trình trên Node MCU

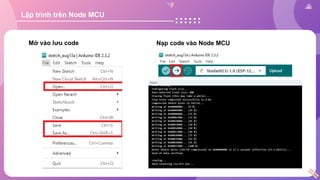

Nạp code vào Node MCU
Mở vào lưu code

15. CREDITS: This presentation template was created
by Slidesgo, including icons by Flaticon,
infographics & images by Freepik
THANKS!
Do you have any questions?
pxhien@hcmus.edu.vn
Please keep this slide for attribution

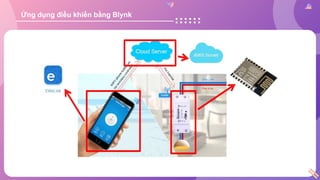

16. Ứng dụng điều khiển bằng Blynk

17. Ứng dụng điều khiển bằng Blynk

18. Ứng dụng điều khiển bằng Blynk

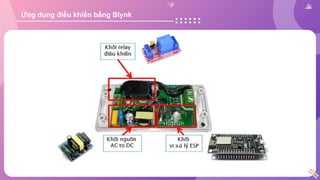

19. Ứng dụng điều khiển bằng Blynk

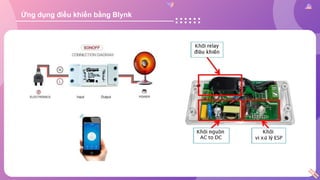

Mạch nguồn
Mạch relay 5v có opto cách ly

20. Ứng dụng điều khiển bằng Blynk

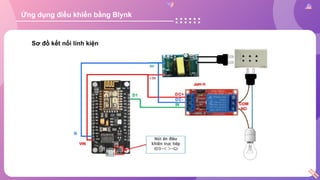

Sơ đồ kết nối linh kiện

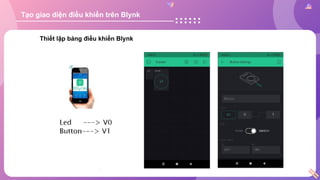

21. Tạo giao diện điều khiển trên Blynk
Thiết lập bảng điều khiển Blynk

22. Tạo giao diện điều khiển Blynk trên máy tính

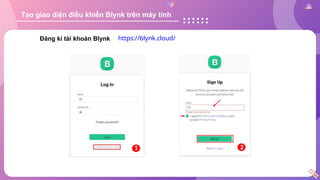

Đăng kí tài khoản Blynk https://blynk.cloud/

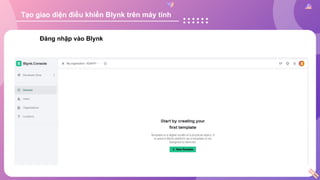

23. Đăng nhập vào Blynk
Tạo giao diện điều khiển Blynk trên máy tính

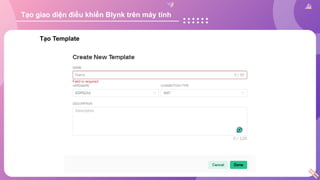

24. Tạo Template
Tạo giao diện điều khiển Blynk trên máy tính

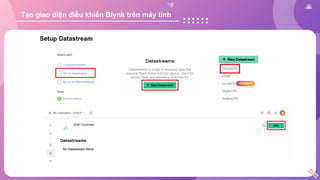

25. Setup Datastream
Tạo giao diện điều khiển Blynk trên máy tính

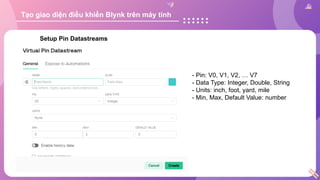

26. Setup Pin Datastreams
- Pin: V0, V1, V2, … V7
- Data Type: Integer, Double, String
- Units: inch, foot, yard, mile
- Min, Max, Default Value: number
Tạo giao diện điều khiển Blynk trên máy tính

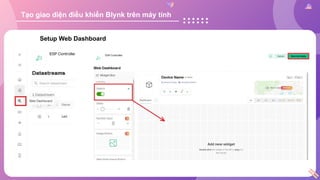

27. Setup Web Dashboard
Tạo giao diện điều khiển Blynk trên máy tính

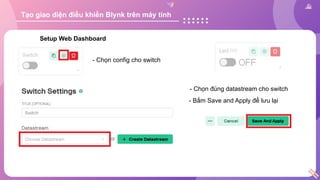

28. Setup Web Dashboard
- Chọn config cho switch
- Chọn đúng datastream cho switch
- Bấm Save and Apply để lưu lại
Tạo giao diện điều khiển Blynk trên máy tính

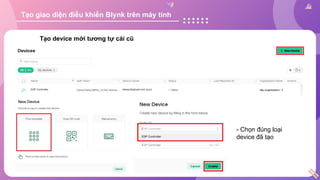

29. Tạo device mới tương tự cái cũ
- Chọn đúng loại
device đã tạo
Tạo giao diện điều khiển Blynk trên máy tính

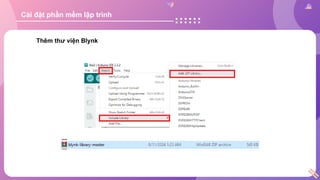

30. Cài đặt phần mềm lập trình
Thêm thư viện Blynk

31. Lập trình trên Node MCU kết nối Blynk

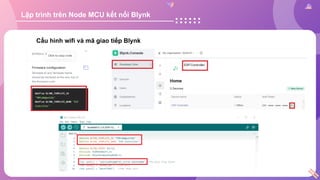

Cấu hình wifi và mã giao tiếp Blynk

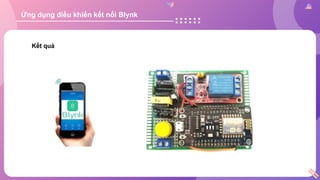

32. Ứng dụng điều khiển kết nối Blynk
Kết quả
