Dokumen ini menjelaskan komponen dasar dalam sistem komputer, termasuk perangkat input, output, CPU, memori, dan jalur data seperti data bus, address bus, dan control bus. Perangkat input bertugas untuk memasukkan data, sedangkan perangkat output mengeluarkan hasil pengolahan. Proses dimulai dari input yang diterima oleh CPU dan diolah, menghasilkan output yang ditampilkan pada perangkat output.

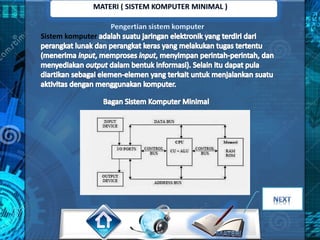

3. Sistem komputer

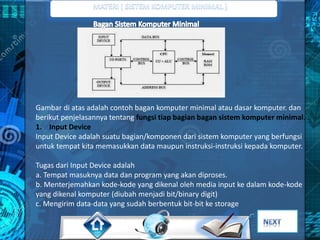

4. Gambar di atas adalah contoh bagan komputer minimal atau dasar komputer. dan
berikut penjelasannya tentang fungsi tiap bagian bagan sistem komputer minimal. :
1. Input Device
Input Device adalah suatu bagian/komponen dari sistem komputer yang berfungsi
untuk tempat kita memasukkan data maupun instruksi-instruksi kepada komputer.
Tugas dari Input Device adalah
a. Tempat masuknya data dan program yang akan diproses.
b. Menterjemahkan kode-kode yang dikenal oleh media input ke dalam kode-kode
yang dikenal komputer (diubah menjadi bit/binary digit)
c. Mengirim data-data yang sudah berbentuk bit-bit ke storage

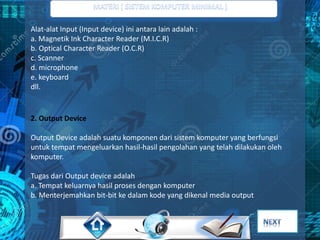

5. Alat-alat Input (Input device) ini antara lain adalah :
a. Magnetik Ink Character Reader (M.I.C.R)
b. Optical Character Reader (O.C.R)
c. Scanner
d. microphone
e. keyboard
dll.
2. Output Device
Output Device adalah suatu komponen dari sistem komputer yang berfungsi
untuk tempat mengeluarkan hasil-hasil pengolahan yang telah dilakukan oleh
komputer.
Tugas dari Output device adalah
a. Tempat keluarnya hasil proses dengan komputer
b. Menterjemahkan bit-bit ke dalam kode yang dikenal media output

6. Alat-alat output ini antara lain adalah :
a. Printer
b. Plotter
c. Monitor
d. speaker
dll
3. I/O Ports
Bagian ini digunakan untuk menerima ataupun mengirim data ke luar sistem.
Peralatan input dan output di atas terhubung melalui port ini.
4. central processing unit (CPU) dari sebuah komputer adalah bagian dari
hardware yang melaksanakan instruksi dari program komputer. Ia melakukan
aritmatika, logis, dan operasi input / output dasar dari sebuah sistem
komputer. CPU adalah seperti otak dari komputer – setiap instruksi, tidak
peduli seberapa sederhana, harus melalui CPU. memiliki tiga bagian fungsi
operasional, yaitu: ALU (Arithmetical Logical Unit), dan CU (Control Unit) dan
MU (memory Unit)

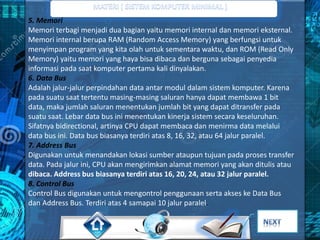

7. 5. Memori
Memori terbagi menjadi dua bagian yaitu memori internal dan memori eksternal.
Memori internal berupa RAM (Random Access Memory) yang berfungsi untuk
menyimpan program yang kita olah untuk sementara waktu, dan ROM (Read Only
Memory) yaitu memori yang haya bisa dibaca dan berguna sebagai penyedia
informasi pada saat komputer pertama kali dinyalakan.
6. Data Bus
Adalah jalur-jalur perpindahan data antar modul dalam sistem komputer. Karena
pada suatu saat tertentu masing-masing saluran hanya dapat membawa 1 bit
data, maka jumlah saluran menentukan jumlah bit yang dapat ditransfer pada
suatu saat. Lebar data bus ini menentukan kinerja sistem secara keseluruhan.
Sifatnya bidirectional, artinya CPU dapat membaca dan menirma data melalui
data bus ini. Data bus biasanya terdiri atas 8, 16, 32, atau 64 jalur paralel.
7. Address Bus
Digunakan untuk menandakan lokasi sumber ataupun tujuan pada proses transfer
data. Pada jalur ini, CPU akan mengirimkan alamat memori yang akan ditulis atau
dibaca. Address bus biasanya terdiri atas 16, 20, 24, atau 32 jalur paralel.
8. Control Bus
Control Bus digunakan untuk mengontrol penggunaan serta akses ke Data Bus
dan Address Bus. Terdiri atas 4 samapai 10 jalur paralel.

8. input proses Output
Dari bagan diatas dapat kita pelajari bahwa Manusia memberi perintah yang
diterima oleh alat Input, kemudian alat input memberikan masukan kepada CPU
untuk diproses input tersebut. Dalam proses yang terjadi pasti melibatkan Media
Penyimpanan Data. Setelah data diproses akan dihasilkan sesuatu (Output).
Contoh manusia menekan tombol A pada keyboard yang di sistem komputer
sedang berjalan software pengolah kata maka setelah diproses masukan
tersebut akan dihasilkan tampilan huruf "A" dilayar monitor. Tampilan pada layar
monitor tersebut adalah hasil (Output) dari proses yang terjadi.

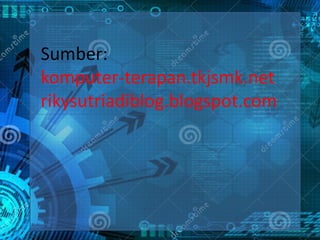

9. Sumber:
komputer-terapan.tkjsmk.net
rikysutriadiblog.blogspot.com
