BACK-UP f o r D u m m i e s
Marco van der Hart

WAT GAAN WE BEHANDELEN ?

Data Backup – Hoe en Waarom

Identificeren van de Kritische Data

Plannen van de Backup

Implementeren ,monitoren en testen van de Backup

2
Back-up voor Dummies © ttec 2012

DATA BACKUP – HOE EN WAAROM

Steeds vaker komt het voor dat zelfs de kleinste onderneming
afhankelijk is geworden van de data die zij produceert.

Denk bv maar aan facturen en voorraadbeheer.

3

DATA BACKUP – HOE EN WAAROM

Kortom, tegenwoordig is data gelijk aan business.
Verlies aan data leidt tot verlies aan business

4

BACKUP PLANNING

Vaak hoor je zaken als:

‘ik heb al RAID protectie, dus waarom zou ik mijn data
backuppen?’

‘Ik maak al kopieen van de data naar andere schijven of CD’s in
mn bureau la’

5

BACKUP PLANNING

De vraag blijft:

Kan je de gegevens Recoveren als dat nodig is?

6

BACKUP PLANNING

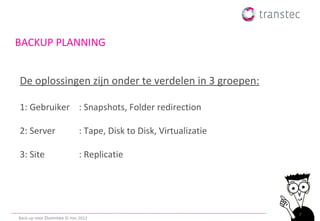

De oplossingen zijn onder te verdelen in 3 groepen:

1: Gebruiker : Snapshots, Folder redirection

2: Server : Tape, Disk to Disk, Virtualizatie

3: Site : Replicatie

7

BACKUP PLANNING

•Start de Backup planning met het identificeren van de kritische
data

•Wie en wat is afhankelijk van de data?

•Overleg met de gebruiker, welke data onontbeerlijk is voor zijn
of haar business continuiteit

8

BACKUP PLANNING

Overleg met de gebruiker de RTO en RPO

Recovery Time Objective (RTO) : De hoeveelheid tijd die is verstreken tussen
de ramp en het herstel van zakelijke functies.
De RTO is wenselijk zo klein mogelijk zodat men weer snel aan de slag kan.

Recovery Point Objective (RPO): Ode hoeveelheid tijd die is verstreken tussen
de back-up momenten, en dus ook de tijd die men terug moet na een
disaster.
De RPO is wenselijk zo klein mogelijk = minste dataverlies

9

BACKUP PLANNING

Met deze informatie kan worden bepaald hoeveel
capaciteit nodig is.

•Hoeveel data moet er worden gebackupped?
•Hoe ver zal de dataset groeien ?
•Wat is een acceptabel backup window?
oSysteem utilisatie
oData pieken

10

BACKUP PLANNING

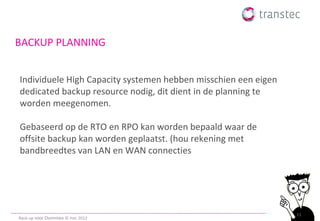

Individuele High Capacity systemen hebben misschien een eigen
dedicated backup resource nodig, dit dient in de planning te
worden meegenomen.

Gebaseerd op de RTO en RPO kan worden bepaald waar de
offsite backup kan worden geplaatst. (hou rekening met
bandbreedtes van LAN en WAN connecties

11

ONTWIKKELEN VAN EEN BACKUP PLAN

Bepaal het type repository

-Full
-Full + Incremental
-Full + Differentieel
-Continous Data Protectie (CDP)
-Virtualizatie
-Snapshots
-Replicatie

12

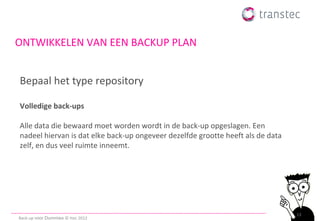

Volledige back-ups

Alle data die bewaard moet worden wordt in de back-up opgeslagen. Een
nadeel hiervan is dat elke back-up ongeveer dezelfde grootte heeft als de data
zelf, en dus veel ruimte inneemt.

13



Incrementele back-up

Bij een incrementele back-up worden de eerste keer alle bestanden
opgeslagen. Daarna worden enkel de bestanden opgeslagen die sinds de
vorige volledige of incrementele back-up zijn veranderd. Om de back-up te
herstellen zijn enkel de laatste volledige back-up en alle daarop volgende
incrementele back-ups nodig. Een voordeel hiervan is dat het minder ruimte
inneemt dan elke keer een
volledige back-up te maken.

14



Progressieve back-up

De progressieve back-up (of “incremental forever back-up method”) is
gebaseerd op het principe van incrementele back-ups. De eerste back-up is,
zoals altijd, een volledige back-up. Daarna worden alleen nog maar
incrementele back-ups gemaakt.

15



Differentiële back-up

Bij een differentiële back-up worden, na de eerste volledige back-up, alleen
de bestanden opgeslagen die zijn veranderd sinds de laatste volledige back-
up. In tegenstelling tot bij een incrementele back-up, kunnen na een
succesvolle
volledige of differentiële back-up de oudere differentiële back-ups verwijderd
worden.

16


Continous Data Protectie CDP
In plaats van plannen van periodieke back-ups, het
systeem logt onmiddellijk elke verandering op de
host-systeem.

Dit wordt meestal gedaan door het opslaan van
bytes of block-level verschillen in plaats van file-
level verschillen.

Het verschilt van simpele disk mirroring in dat
het een roll-back van het logboek en dus het
herstel van oude beeld van gegevens mogelijk
maakt.
17



Virtualizatie

•Is niet direct een backup oplossing
•Wordt gebruikt samen met snapshots of replicatie
•Genereert een snelle en zeer flexibele recovery

18



Snapshots

•Bevat een “Point in Time” image van een live systeem

Replicatie

•Kopieert Filesystem veranderingen als deze worden gemaakt.
•Bandbreedte is hier zeer van belang:
Synchroon > vertraging in acknolegement
Asynchroon > Latency op image
Wordt voornamelijk gebruikt voor offsite Disaster Recovery Scenario’s
19

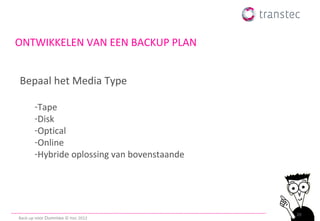

Bepaal het Media Type

-Tape
-Disk
-Optical
-Online
-Hybride oplossing van bovenstaande

20


Tape

•Sequentieel karakter: snel schrijven, langzaam lezen
•Is een portable medium, voor offsite opslag (DR)
•Diverse hardware oplossingen, libaries, autoloaders..
•Diverse Formats

21

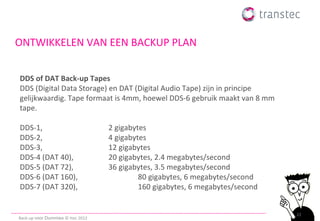

DDS of DAT Back-up Tapes
DDS (Digital Data Storage) en DAT (Digital Audio Tape) zijn in principe
gelijkwaardig. Tape formaat is 4mm, hoewel DDS-6 gebruik maakt van 8 mm
tape.

DDS-1, 2 gigabytes
DDS-2, 4 gigabytes
DDS-3, 12 gigabytes
DDS-4 (DAT 40), 20 gigabytes, 2.4 megabytes/second
DDS-5 (DAT 72), 36 gigabytes, 3.5 megabytes/second
DDS-6 (DAT 160), 80 gigabytes, 6 megabytes/second
DDS-7 (DAT 320), 160 gigabytes, 6 megabytes/second

22


DLT and SDLT (Super DLT) Back-up Tapes
DLT (Digital Linear Tape) tapes hebben een medium tot hoge capaciteit en
Transfer
De tape breedte is 12.65mm

DLTtape III, 10 gigabytes, 1.25 megabytes/second
DLTtape IIIXT, 15 gigabytes, 1.25 megabytes/second
DLTtape IV, 40 gigabytes, 6 megabytes/second
DLTtape V4, 160 gigabytes, 20 megabytes/second
Super DLTtape I (SDLT 1), 160 gigabytes, 16 megabytes/second
Super DLTtape II (SDLT 2), 300 gigabytes, 36 megabytes/second
DLTtape S4, 800 gigabytes, 60 megabytes/second

23


Ultrium LTO
LTO (Linear Tape Open) is een open standaard van HP, IBM en Quantum.
Dit zijn high performance systemen met een grote opslagcapaciteit en hoge
snelheid. De tape breedte is 12.65mm

LTO 1, 100 gigabytes, 20 megabytes/second
LTO 5, 1.5 terabytes, 140 megabytes/second
LTO 6, 3.2 terabytes , 160 megabytes/second

24


Welk tape formaat is het beste?

DDS/DAT tapes zijn een betaalbare oplossing voor MKB, en kunnen ook
gebruikt worden voor dedicated backup van een enkele server.
Data centers met grote hoeveelheden data hebben vaak maar een klein
backup window beschikbaar, en kiezen daarom vaak voor de snellere LTO or
DLT drives.

25


Tapedrive: + Klein en compact
+ Goedkoop
- Zelf tapes wisselen
geschikt voor kleine backups

26

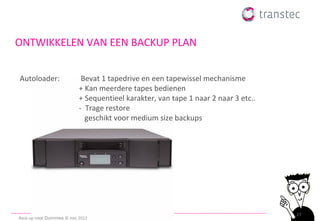

Autoloader: Bevat 1 tapedrive en een tapewissel mechanisme
+ Kan meerdere tapes bedienen
+ Sequentieel karakter, van tape 1 naar 2 naar 3 etc..
- Trage restore
geschikt voor medium size backups

27


Jukebox: + Bevat meerdere tapedrives
+ Parallel karakter, kan simultaan schrijven en lezen
+ Indexering middels barcode labels
- Duur
geschikt voor grote backups

28

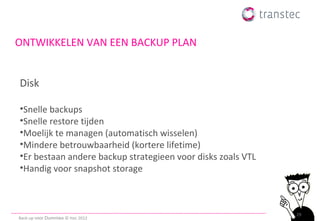

Disk

•Snelle backups
•Snelle restore tijden
•Moelijk te managen (automatisch wisselen)
•Mindere betrouwbaarheid (kortere lifetime)
•Er bestaan andere backup strategieen voor disks zoals VTL
•Handig voor snapshot storage

29


Optical

•Goed voor archivering (WORM)

Online

•Data is in handen van derden (security issue)
•Kan worden gebruikt voor replicatie en DR

30


Bepaal je backup window

•Meestal wanner de systemen het minst worden belast
bv ‘s nachts
•Backup windows moeten worden gemonitord

Let wel dat de RPO en RTO invloed hebben op de keuzes:
•Lage RTO heeft als consequentie een snel tape of disk
systeem
•RTO gelijk aan 0 kan betekenen dat men moet kiezen voor
CDP of replicatie
31

IMPLEMENTATIE VAN EEN BACKUP PLAN

Zodra het backup plan is geimplementeerd moet men
condities monitoren zoals:

•Bandbreedte consumptie
•Backup window overschrijdingen (Excessive Runtimes)
•Fouten / missing files
•Ongeplande media consumptie
•Systeemperformance tijdens backups

32


Backup window overschrijdingen

•Bij overschrijding moet men bepalen of de backup wordt
afgebroken of dat de window moet worden vergroot

•Het kan een capaciteits issue zijn
oVergroot de capaciteit van het backup systeem
oVerander het media type
oVerander strategie
•Differentieel naar Incrementeel of naar CDP

33



•Maak gebruik van Staging of data compressie, of juist geen
encryptie

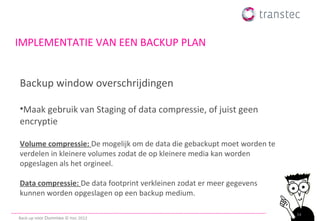

Volume compressie: De mogelijk om de data die gebackupt moet worden te
verdelen in kleinere volumes zodat de op kleinere media kan worden
opgeslagen als het orgineel.

Data compressie: De data footprint verkleinen zodat er meer gegevens
kunnen worden opgeslagen op een backup medium.

34



•Maak gebruik van Staging of data compressie, of juist geen
encryptie

Staging: Het in fases (=stages)backuppen van data. D2D2T. Hierbij wordt
eerst een backup geschreven naar een disk als buffer en in 2e instantie naar
Tape

Encryptie: Om de back-up veilig te laten verlopen, gebruiken sommige
software programmas data encryptie zodat data over het netwerk niet
leesbaar is voor derden. Dit kost tijd en performatie van het systeem.
35


Test de Backups !!

•Test backups op fouten en op volledigheid

•Maak periodieke restores naar secundaire machines

•Maak geen gebruik van media die fouten geeft

36


Houd contact met de gebruiker

•Controlleer of de processen zijn verandert
•Controlleer of er nieuwe kritische data is.

Documenteer de Procedures

•Hoe te backuppen
•Hoe te Restoren
•Waar is de Media opgeslagen etc…
37

LTFS LINIAIR TAPE FILE SYSTEEM
Hieronder staat een voorbeel van een simpel LTFS volume.
Dit volume bestaat uit 3 files “A”, “B”, and “C”.
File “A” is onderverdeeld versies. Files “B” and “C” hebben elk 1 versie.

38

LTFS LINIAIR TAPE FILE SYSTEEM

39
