Bab I
Konsep Dasar Jaringan Komputer
Topologi Jaringan LAN
Dalam sebuah jaringan LAN umumnya terdapat beberapa peralatan jaringan seperti
tergambar dibawah ini
Komputer client
Adalah komputer yang bertindak sebagai pemakai jaringan, dalam diagram diatas, client
hotspot komputer 1, komputer 2 dan komputer 3 adalah client.
Switch dan AP
Switch adalah pusat dari jaringan LAN yang bertopologi Star, fungsi switch dan AP adalah
menjadi perantara client dalam jaringan. Perbedaan utama antara AP dan switch pada
media penghubungnya, Jika switch menggunakan Kabel maka AP menggunakan gelombang
(udara).
1

2. Bab I : Konsep dasar jaringan Komputer (http://www.candra.web.id)

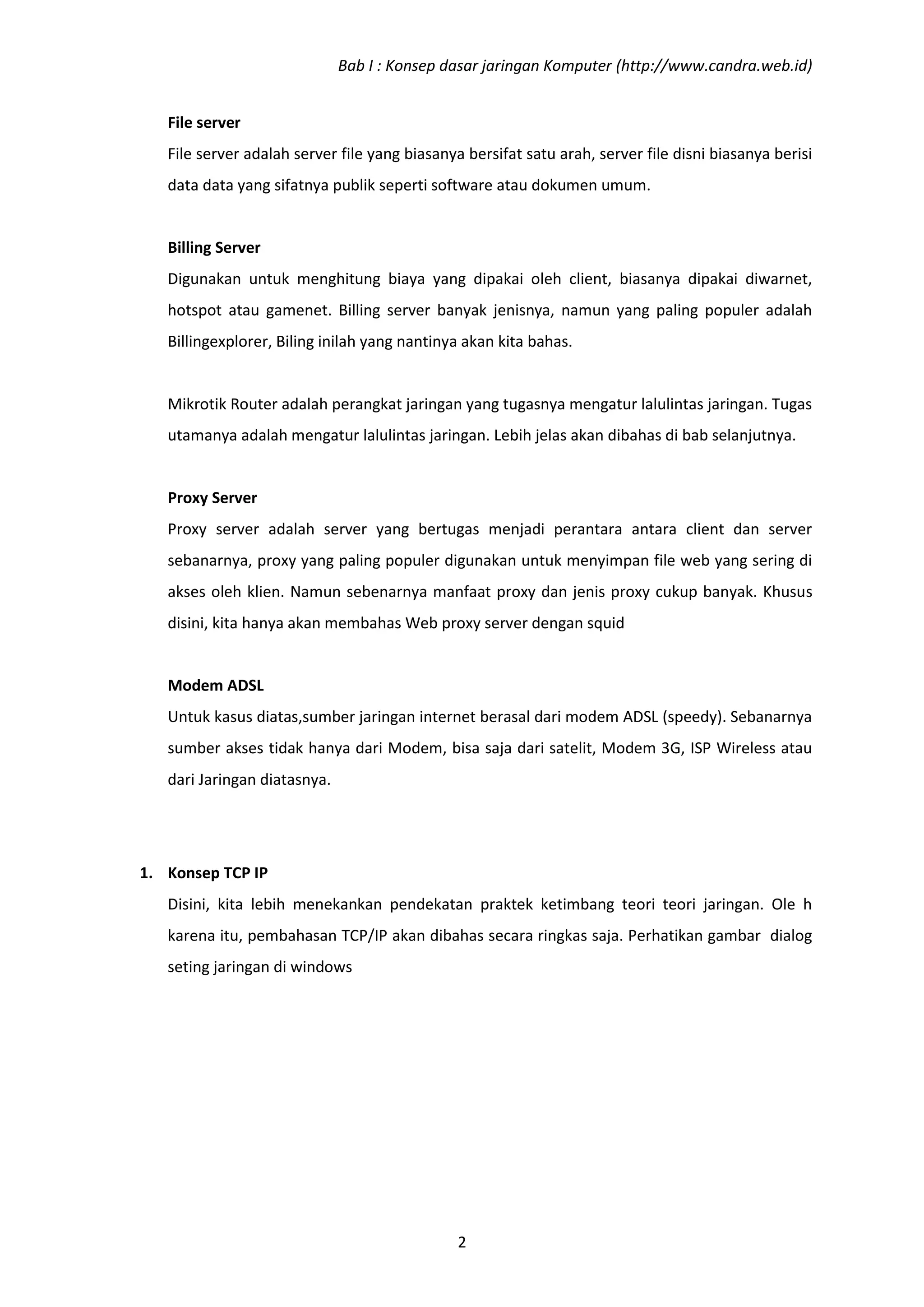

File server
File server adalah server file yang biasanya bersifat satu arah, server file disni biasanya berisi
data data yang sifatnya publik seperti software atau dokumen umum.
Billing Server
Digunakan untuk menghitung biaya yang dipakai oleh client, biasanya dipakai diwarnet,
hotspot atau gamenet. Billing server banyak jenisnya, namun yang paling populer adalah
Billingexplorer, Biling inilah yang nantinya akan kita bahas.
Mikrotik Router adalah perangkat jaringan yang tugasnya mengatur lalulintas jaringan. Tugas
utamanya adalah mengatur lalulintas jaringan. Lebih jelas akan dibahas di bab selanjutnya.
Proxy Server
Proxy server adalah server yang bertugas menjadi perantara antara client dan server
sebanarnya, proxy yang paling populer digunakan untuk menyimpan file web yang sering di
akses oleh klien. Namun sebenarnya manfaat proxy dan jenis proxy cukup banyak. Khusus
disini, kita hanya akan membahas Web proxy server dengan squid
Modem ADSL
Untuk kasus diatas,sumber jaringan internet berasal dari modem ADSL (speedy). Sebanarnya
sumber akses tidak hanya dari Modem, bisa saja dari satelit, Modem 3G, ISP Wireless atau
dari Jaringan diatasnya.
1. Konsep TCP IP
Disini, kita lebih menekankan pendekatan praktek ketimbang teori teori jaringan. Ole h
karena itu, pembahasan TCP/IP akan dibahas secara ringkas saja. Perhatikan gambar dialog
seting jaringan di windows
2

3. Bab I : Konsep dasar jaringan Komputer (http://www.candra.web.id)

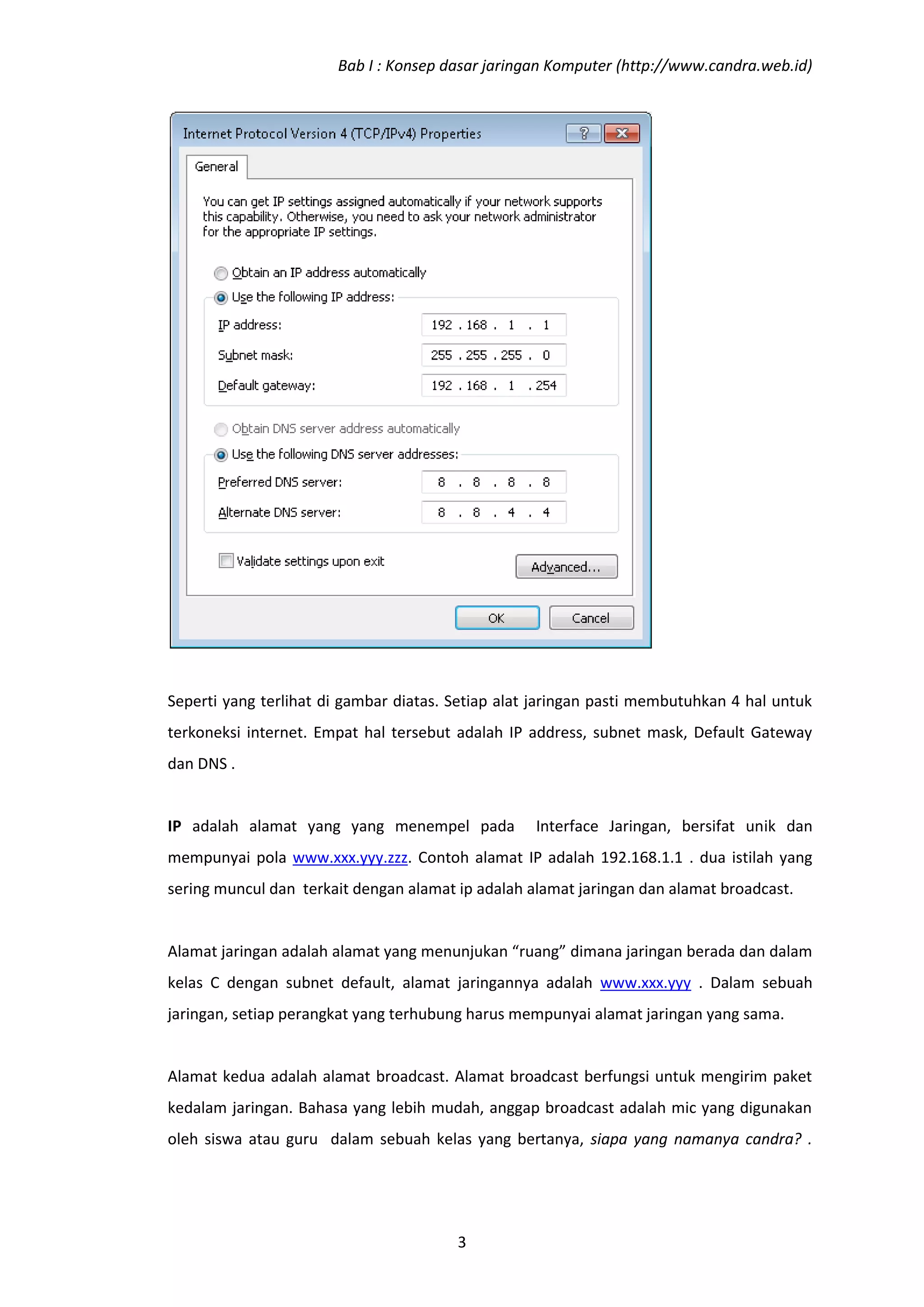

Seperti yang terlihat di gambar diatas. Setiap alat jaringan pasti membutuhkan 4 hal untuk
terkoneksi internet. Empat hal tersebut adalah IP address, subnet mask, Default Gateway
dan DNS .
IP adalah alamat yang yang menempel pada Interface Jaringan, bersifat unik dan
mempunyai pola www.xxx.yyy.zzz. Contoh alamat IP adalah 192.168.1.1 . dua istilah yang
sering muncul dan terkait dengan alamat ip adalah alamat jaringan dan alamat broadcast.
Alamat jaringan adalah alamat yang menunjukan “ruang” dimana jaringan berada dan dalam
kelas C dengan subnet default, alamat jaringannya adalah www.xxx.yyy . Dalam sebuah
jaringan, setiap perangkat yang terhubung harus mempunyai alamat jaringan yang sama.
Alamat kedua adalah alamat broadcast. Alamat broadcast berfungsi untuk mengirim paket
kedalam jaringan. Bahasa yang lebih mudah, anggap broadcast adalah mic yang digunakan
oleh siswa atau guru dalam sebuah kelas yang bertanya, siapa yang namanya candra? .
3

4. Bab I : Konsep dasar jaringan Komputer (http://www.candra.web.id)

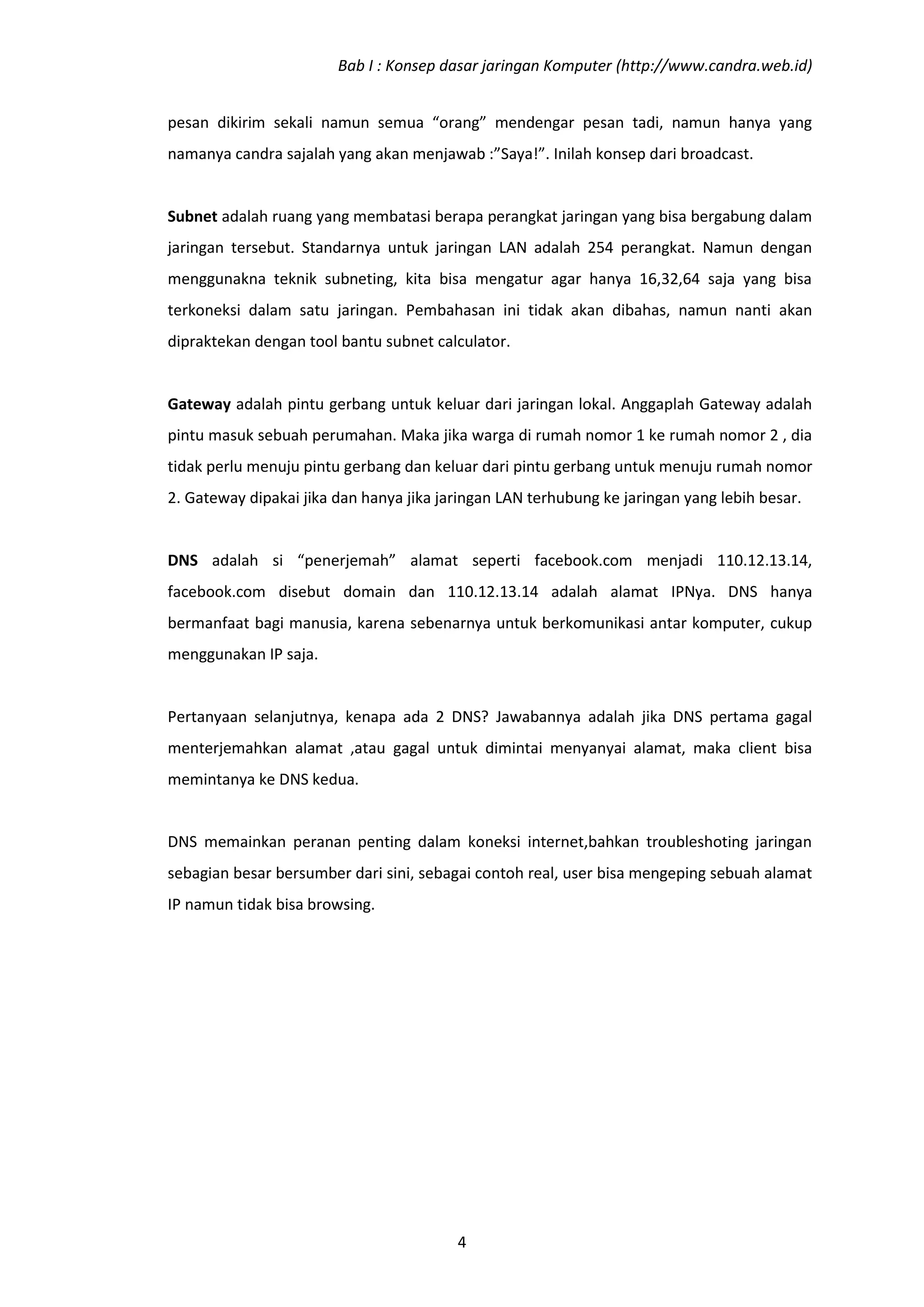

pesan dikirim sekali namun semua “orang” mendengar pesan tadi, namun hanya yang
namanya candra sajalah yang akan menjawab :”Saya!”. Inilah konsep dari broadcast.
Subnet adalah ruang yang membatasi berapa perangkat jaringan yang bisa bergabung dalam
jaringan tersebut. Standarnya untuk jaringan LAN adalah 254 perangkat. Namun dengan
menggunakna teknik subneting, kita bisa mengatur agar hanya 16,32,64 saja yang bisa
terkoneksi dalam satu jaringan. Pembahasan ini tidak akan dibahas, namun nanti akan
dipraktekan dengan tool bantu subnet calculator.
Gateway adalah pintu gerbang untuk keluar dari jaringan lokal. Anggaplah Gateway adalah
pintu masuk sebuah perumahan. Maka jika warga di rumah nomor 1 ke rumah nomor 2 , dia
tidak perlu menuju pintu gerbang dan keluar dari pintu gerbang untuk menuju rumah nomor
2. Gateway dipakai jika dan hanya jika jaringan LAN terhubung ke jaringan yang lebih besar.
DNS adalah si “penerjemah” alamat seperti facebook.com menjadi 110.12.13.14,
facebook.com disebut domain dan 110.12.13.14 adalah alamat IPNya. DNS hanya
bermanfaat bagi manusia, karena sebenarnya untuk berkomunikasi antar komputer, cukup
menggunakan IP saja.
Pertanyaan selanjutnya, kenapa ada 2 DNS? Jawabannya adalah jika DNS pertama gagal
menterjemahkan alamat ,atau gagal untuk dimintai menyanyai alamat, maka client bisa
memintanya ke DNS kedua.
DNS memainkan peranan penting dalam koneksi internet,bahkan troubleshoting jaringan
sebagian besar bersumber dari sini, sebagai contoh real, user bisa mengeping sebuah alamat
IP namun tidak bisa browsing.
4

5. Bab I : Konsep dasar jaringan Komputer (http://www.candra.web.id)

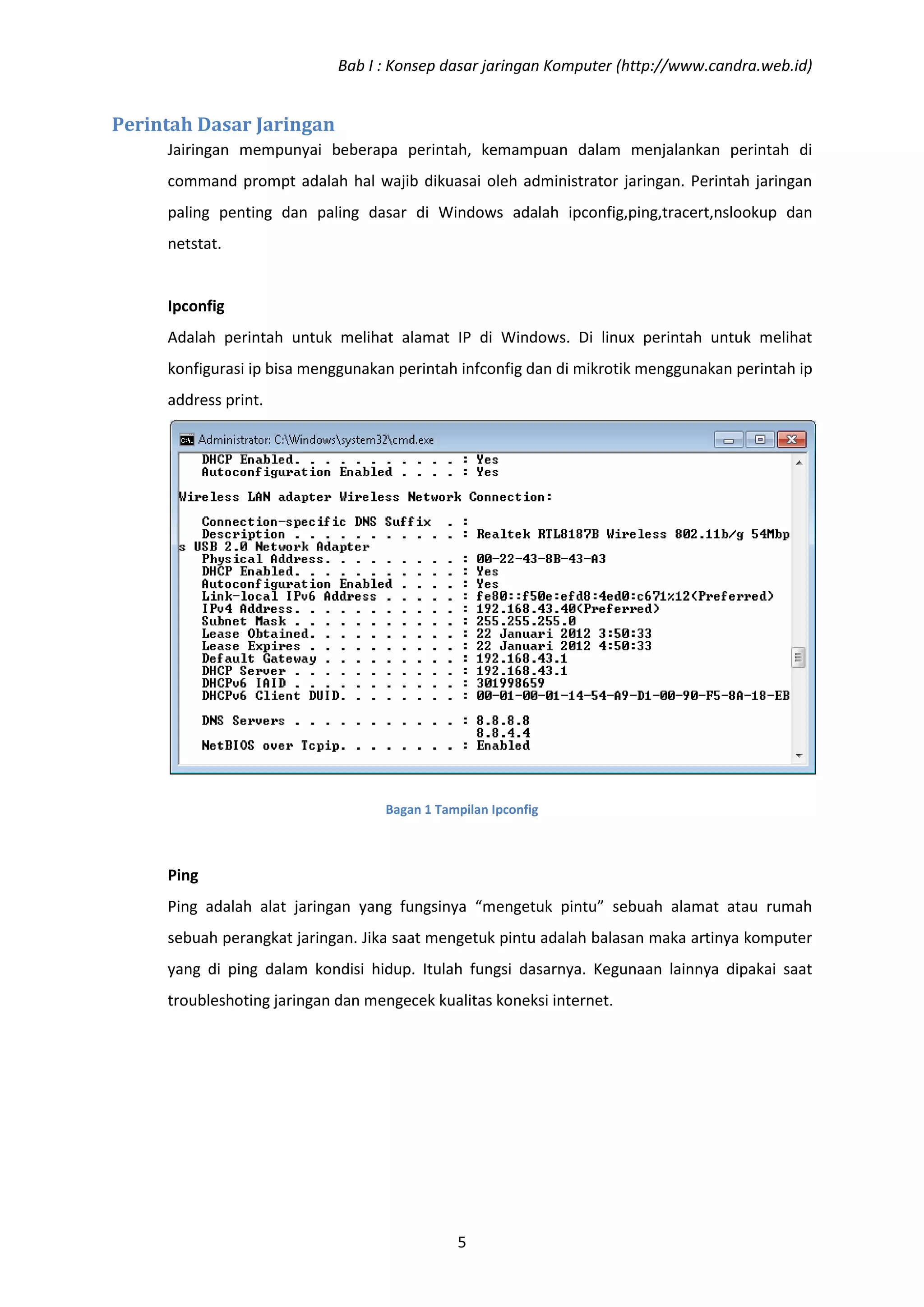

Perintah Dasar Jaringan
Jairingan mempunyai beberapa perintah, kemampuan dalam menjalankan perintah di
command prompt adalah hal wajib dikuasai oleh administrator jaringan. Perintah jaringan
paling penting dan paling dasar di Windows adalah ipconfig,ping,tracert,nslookup dan
netstat.
Ipconfig
Adalah perintah untuk melihat alamat IP di Windows. Di linux perintah untuk melihat
konfigurasi ip bisa menggunakan perintah infconfig dan di mikrotik menggunakan perintah ip
address print.
Bagan 1 Tampilan Ipconfig
Ping
Ping adalah alat jaringan yang fungsinya “mengetuk pintu” sebuah alamat atau rumah
sebuah perangkat jaringan. Jika saat mengetuk pintu adalah balasan maka artinya komputer
yang di ping dalam kondisi hidup. Itulah fungsi dasarnya. Kegunaan lainnya dipakai saat
troubleshoting jaringan dan mengecek kualitas koneksi internet.
5

6. Bab I : Konsep dasar jaringan Komputer (http://www.candra.web.id)

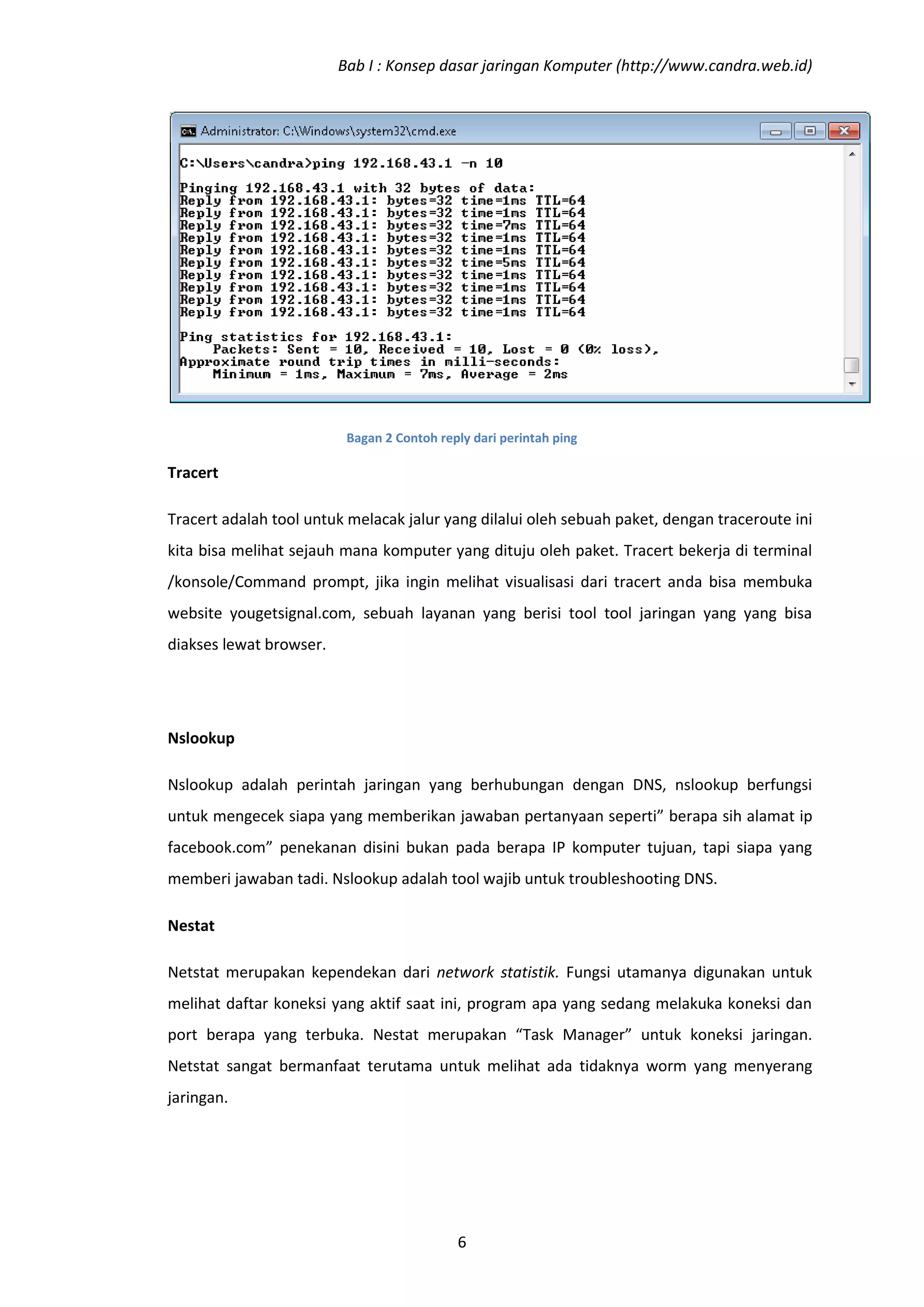

Bagan 2 Contoh reply dari perintah ping
Tracert
Tracert adalah tool untuk melacak jalur yang dilalui oleh sebuah paket, dengan traceroute ini
kita bisa melihat sejauh mana komputer yang dituju oleh paket. Tracert bekerja di terminal
/konsole/Command prompt, jika ingin melihat visualisasi dari tracert anda bisa membuka
website yougetsignal.com, sebuah layanan yang berisi tool tool jaringan yang yang bisa
diakses lewat browser.
Nslookup
Nslookup adalah perintah jaringan yang berhubungan dengan DNS, nslookup berfungsi
untuk mengecek siapa yang memberikan jawaban pertanyaan seperti” berapa sih alamat ip
facebook.com” penekanan disini bukan pada berapa IP komputer tujuan, tapi siapa yang
memberi jawaban tadi. Nslookup adalah tool wajib untuk troubleshooting DNS.
Nestat
Netstat merupakan kependekan dari network statistik. Fungsi utamanya digunakan untuk
melihat daftar koneksi yang aktif saat ini, program apa yang sedang melakuka koneksi dan
port berapa yang terbuka. Nestat merupakan “Task Manager” untuk koneksi jaringan.
Netstat sangat bermanfaat terutama untuk melihat ada tidaknya worm yang menyerang
jaringan.
