Amazon DynamoDB Backed な
テレコムコアシステムを構築・運用してる話
SORACOM: You Create, We Connect
Kenta Yasukawa, Ph. D.
Cofounder & CTO,
SORACOM, Inc.
2018/11/1

©2017 SORACOM, INC 2
自己紹介
安川健太
Cofounder & CTO, SORACOM Inc.
略歴:
Researcher at Ericsson Research
AWS Solutions Architect
AWS NoSQL Developer & SA
Twitter: @thekentiest
Facebook: fb.me/kenta.yasukawa
LinkedIn: linkedin.com/in/kenta-y
好きなAWSのサービス：
VPC、DynamoDB
居住地：
Mountain View, CA, USA

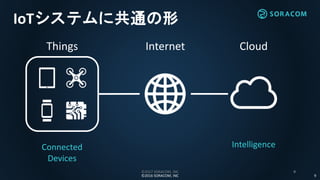

IoTシステムに共通の形
Internet CloudThings
IntelligenceConnected
Devices

あのボタンだって
そうですよね？

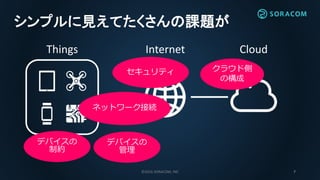

シンプルに見えてたくさんの課題が
セキュリティ
デバイスの
制約
ネットワーク接続
デバイスの
管理
クラウド側
の構成

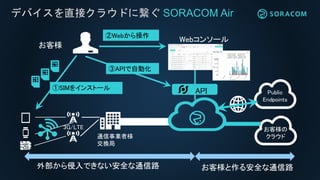

デバイスを直接クラウドに繋ぐ SORACOM Air
通信事業者様
交換局
3G/LTE
外部から侵入できない安全な通信路お客様と作る安全な通信路
お客様の
クラウド
Public
Endpoints
お客様
①SIMをインストール
Webコンソール
②Webから操作
API
③APIで自動化

IoTシステムに共通の形
Devices

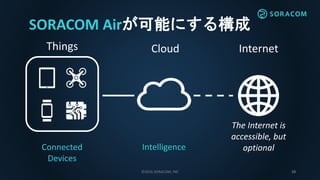

SORACOM Airが可能にする構成
CloudThings
Devices
Internet
The Internet is
accessible, but
optional

• Amazon VPCとプライベート接続  SORACOM Canal
• プライベートクラウドと専用線／VPN接続  SORACOM Direct/Door
• デバイスとサーバを単一の仮想L2サブネットに接続  SORACOM Gate
閉域網を構築する各種サービス
The Internet
VPG IoTバックエンド
お客様のシステム
Virtual Private Gateway (VPG)を通してお客様のシステムと接続

Public
Endpoints
SORACOM Beam

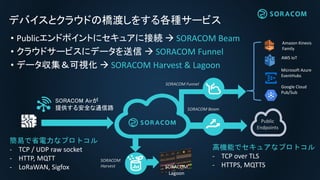

デバイスとクラウドの橋渡しをする各種サービス
SORACOM Funnel
Amazon Kinesis
Family
Microsoft Azure
EventHubs
AWS IoT
Google Cloud
Pub/Sub
• Publicエンドポイントにセキュアに接続  SORACOM Beam
• クラウドサービスにデータを送信  SORACOM Funnel
• データ収集＆可視化  SORACOM Harvest & Lagoon
簡易で省電力なプロトコル
- TCP / UDP raw socket
- HTTP, MQTT
- LoRaWAN, Sigfox
高機能でセキュアなプロトコル
- TCP over TLS
- HTTPS, MQTTS
SORACOM Airが
提供する安全な通信路
SORACOM
Harvest SORACOM
Lagoon

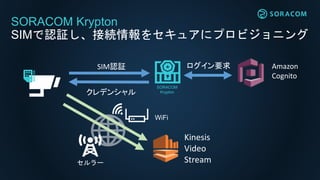

SORACOM Krypton
SIMで認証し、接続情報をセキュアにプロビジョニング
SORACOM
Krypton
SIM認証ログイン要求
クレデンシャル
Amazon
Cognito
Kinesis
Video
Streamセルラー
WiFi

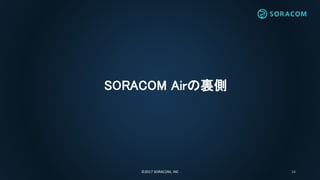

SORACOM Airの裏側

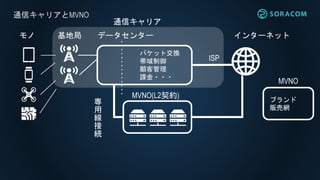

通信キャリアとMVNO
インターネットモノ基地局データセンター
MVNO(L2契約)
MVNO
ISP
パケット交換
帯域制御
顧客管理
課金・・・
ブランド
販売網
通信キャリア
専
用
線
接
続

SORACOM Airの裏側
インターネットモノ基地局データセンター
MVNO
ISP
パケット交換
帯域制御
顧客管理
課金・・・
ブランド
販売網
通信キャリア
クラウドネイティブ設計な
GGSN/PGW, HLR/HSS
専
用
線
接
続

Session
Management
Authentication
& Authorization
Billing
API Gateway
API
API
Polaris: Cellular Core Interfaces
implemented as distributed system
Amazon
DynamoDB

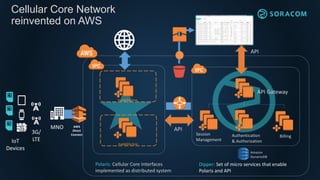

Cellular Core Network
reinvented on AWS
Availability Zone
Availability Zone
IoT
Devices
3G/
LTE
MNO AWS
Direct
Connect
Dipper: Set of micro services that enable
Polaris and API

アーキテクチャ全体についてはTMAで
tma soracom

Session
Management
Authentication
& Authorization
Billing
API Gateway
API
API
Polaris: Cellular Core Interfaces
implemented as distributed system
Cellular Core Network
reinvented on AWS
Availability Zone
Availability Zone
IoT
Devices
3G/
LTE
MNO AWS
Direct
Connect
Dipper: Set of micro services that enable
Polaris and API
Amazon
DynamoDB
今日の本題

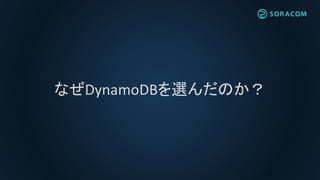

なぜDynamoDBを選んだのか？

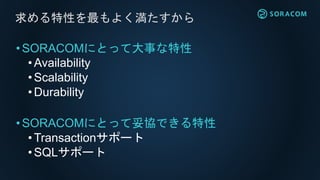

•SORACOMにとって大事な特性
• Availability
•Scalability
• Durability
•SORACOMにとって妥協できる特性
• Transactionサポート
•SQLサポート
求める特性を最もよく満たすから

•やりたいのは信頼性の高いサービスの提供
≠ 信頼性の高いDBシステムの構築運用そのもの
DBを運用しなくていい！
自分たちで運用する
DBシステム
SORACOMを支えるDBシステムを
支える人たちが必要！！ 
AWSが運用してくれてる！！
Amazon DynamoDB

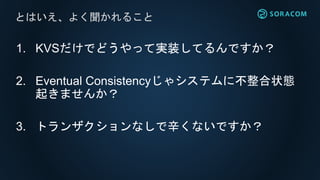

1. KVSだけでどうやって実装してるんですか？
2. Eventual Consistencyじゃシステムに不整合状態
起きませんか？
3. トランザクションなしで辛くないですか？
とはいえ、よく聞かれること

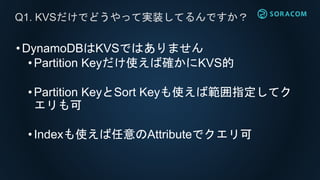

•DynamoDBはKVSではありません
• Partition Keyだけ使えば確かにKVS的
• Partition KeyとSort Keyも使えば範囲指定してク
エリも可
• Indexも使えば任意のAttributeでクエリ可
Q1. KVSだけでどうやって実装してるんですか？

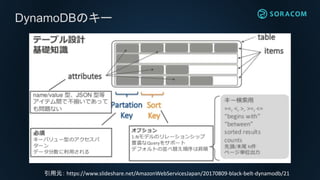

DynamoDBのキー
引用元： https://www.slideshare.net/AmazonWebServicesJapan/20170809-black-belt-dynamodb/21

DynamoDBのIndex
引用元：https://docs.aws.amazon.com/ja_jp/amazondynamodb/latest/developerguide/GSI.html

• Strong Consistencyを指定して読むことも可
• Strong consistency
• Eventual consistency
• Conditional Updateを使えば楽観的ロックも可
2. Eventual Consistencyじゃシステムに不整
合状態起きませんか？
Increment version iff version == 1
Version = 1 -> 2

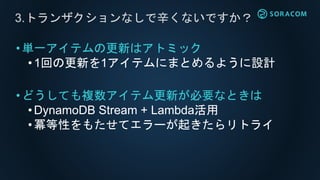

•単一アイテムの更新はアトミック
• 1回の更新を1アイテムにまとめるように設計
•どうしても複数アイテム更新が必要なときは
•DynamoDB Stream + Lambda活用
• 冪等性をもたせてエラーが起きたらリトライ
3.トランザクションなしで辛くないですか？

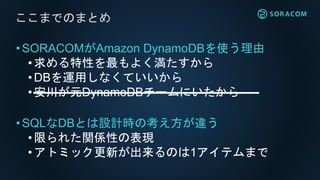

•SORACOMがAmazon DynamoDBを使う理由
• 求める特性を最もよく満たすから
•DBを運用しなくていいから
• 安川が元DynamoDBチームにいたから
•SQLなDBとは設計時の考え方が違う
• 限られた関係性の表現
•アトミック更新が出来るのは1アイテムまで
ここまでのまとめ

NoSQL (DynamoDB) Firstでの開発

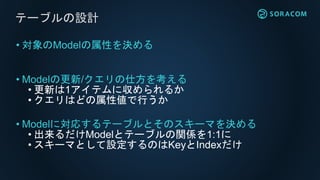

• 対象のModelの属性を決める
• Modelの更新/クエリの仕方を考える
• 更新は1アイテムに収められるか
• クエリはどの属性値で行うか
• Modelに対応するテーブルとそのスキーマを決める
• 出来るだけModelとテーブルの関係を1:1に
• スキーマとして設定するのはKeyとIndexだけ
テーブルの設計

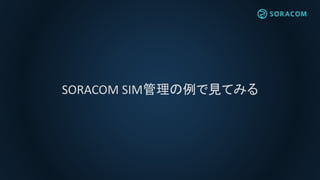

SORACOM SIM管理の例で見てみる

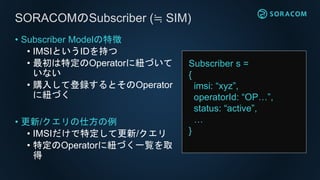

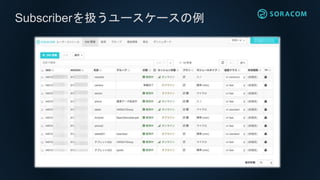

Subscriberを扱うユースケースの例

• Subscriber Modelの特徴
• IMSIというIDを持つ
• 最初は特定のOperatorに紐づいて
いない
• 購入して登録するとそのOperator
に紐づく
• 更新/クエリの仕方の例
• IMSIだけで特定して更新/クエリ
• 特定のOperatorに紐づく一覧を取
得
SORACOMのSubscriber (≒ SIM)
Subscriber s =
{
imsi: “xyz”,
operatorId: “OP…”,
status: “active”,
…
}

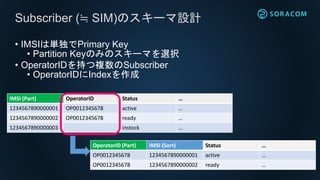

• IMSIは単独でPrimary Key
• Partition Keyのみのスキーマを選択
• OperatorIDを持つ複数のSubscriber
• OperatorIDにIndexを作成
Subscriber (≒ SIM)のスキーマ設計
IMSI (Part) OperatorID Status …
1234567890000001 OP0012345678 active …
1234567890000002 OP0012345678 ready …
1234567890000003 instock …
OperatorID (Part) IMSI (Sort) Status …
OP0012345678 1234567890000001 active …
OP0012345678 1234567890000002 ready …

•Javaで書くならModelとテーブルの関係はAnnotation
で記述可
•AWS Java SDKのDynamoDBMapperを活用
ちなみに
@DynamoDBTable(tableName=“subscriber”)
public class Subscriber {
@DynamoDBHashKey
public String getImsi(){ … }
@DynamoDBAttribute
public String getOperatorId(){ ... }
}

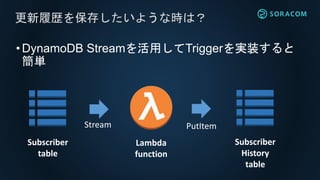

•DynamoDB Streamを活用してTriggerを実装すると
簡単
更新履歴を保存したいような時は？
Stream PutItem
Subscriber
table
Subscriber
History
table
Lambda
function

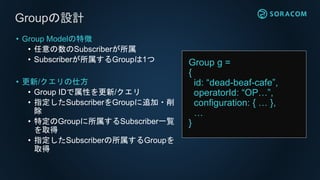

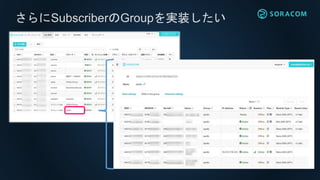

さらにSubscriberのGroupを実装したい

• Group Modelの特徴
• 任意の数のSubscriberが所属
• Subscriberが所属するGroupは1つ
• 更新/クエリの仕方
• Group IDで属性を更新/クエリ
• 指定したSubscriberをGroupに追加・削
除
• 特定のGroupに所属するSubscriber一覧
を取得
• 指定したSubscriberの所属するGroupを
取得
Groupの設計
Group g =
{
id: “dead-beaf-cafe”,
configuration: { … },
…
}

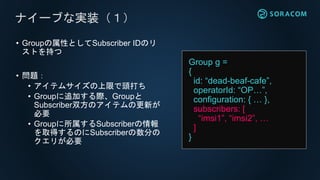

• Groupの属性としてSubscriber IDのリ
ストを持つ
• 問題：
• アイテムサイズの上限で頭打ち
• Groupに追加する際、Groupと
Subscriber双方のアイテムの更新が
必要
• Groupに所属するSubscriberの情報
を取得するのにSubscriberの数分の
クエリが必要
ナイーブな実装（１）
Group g =
{
id: “dead-beaf-cafe”,
configuration: { … },
subscribers: [
“imsi1”, “imsi2”, …
]
}

• Group IDから所属する
Subscriber一覧を引くテーブ
ルを用意する
• 問題：
• Groupに追加する際、
GroupとSubscriber双方の
アイテムの更新が必要
• Subscriber更新時もGroup
側のテーブルの更新が必要
ナイーブな実装（２）
IMSI (Part) OperatorID Status Group ID
1234567890000001 OP0012345678 active …
1234567890000002 OP0012345678 ready …
1234567890000003 instock …
OperatorID (Part) Group ID (Sort) IMSI
OP0012345678 1234-5678-… 1234567890000001
OP0012345678 abcd-cafe-… 1234567890000002
OP0012345679 cdef-beef-… 1234567890000004
Subscribers Table
Group Table

1アイテム更新だけで出来ない？

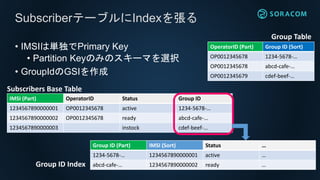

• IMSIは単独でPrimary Key
• Partition Keyのみのスキーマを選択
• GroupIdのGSIを作成
SubscriberテーブルにIndexを張る
IMSI (Part) OperatorID Status Group ID
1234567890000001 OP0012345678 active 1234-5678-…
1234567890000002 OP0012345678 ready abcd-cafe-…
1234567890000003 instock cdef-beef-…
Group ID (Part) IMSI (Sort) Status …
1234-5678-… 1234567890000001 active …
abcd-cafe-… 1234567890000002 ready …
Subscribers Base Table
Group ID Index
OperatorID (Part) Group ID (Sort)
OP0012345678 1234-5678-…
OP0012345678 abcd-cafe-…
OP0012345679 cdef-beef-…
Group Table

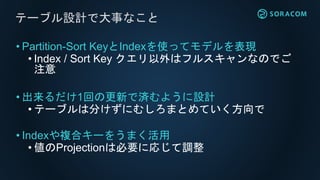

• Partition-Sort KeyとIndexを使ってモデルを表現
• Index / Sort Key クエリ以外はフルスキャンなのでご
注意
• 出来るだけ1回の更新で済むように設計
• テーブルは分けずにむしろまとめていく方向で
• Indexや複合キーをうまく活用
• 値のProjectionは必要に応じて調整
テーブル設計で大事なこと

より複雑な処理をDynamoDBで
実現するためのテクニック

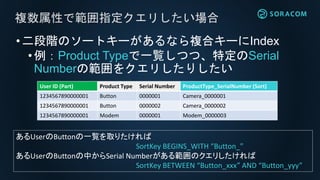

•二段階のソートキーがあるなら複合キーにIndex
•例：Product Typeで一覧しつつ、特定のSerial
Numberの範囲をクエリしたりしたい
複数属性で範囲指定クエリしたい場合
User ID (Part) Product Type Serial Number
1234567890000001 Button 0000001
1234567890000001 Button 0000002
1234567890000001 Modem 0000001
あるUserのButtonの一覧を取りたければ
SortKey BEGINS_WITH “Button_”
あるUserのButtonの中からSerial Numberがある範囲のクエリしたければ
SortKey BETWEEN “Button_xxx” AND “Button_yyy”
ProductType_SerialNumber (Sort)
Camera_0000001
Camera_0000002
Modem_0000003

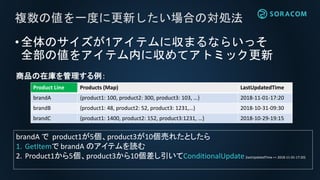

•全体のサイズが1アイテムに収まるならいっそ
全部の値をアイテム内に収めてアトミック更新
複数の値を一度に更新したい場合の対処法
Product Line Products (Map) LastUpdatedTime
brandA {product1: 100, product2: 300, product3: 103, …} 2018-11-01-17:20
brandB {product1: 48, product2: 52, product3: 1231,…} 2018-10-31-09:30
brandC {product1: 1400, product2: 152, product3:1231, …} 2018-10-29-19:15
商品の在庫を管理する例：
brandA で product1が5個、product3が10個売れたとしたら
1. GetItemで brandA のアイテムを読む
2. Product1から5個、product3から10個差し引いてConditionalUpdate(lastUpdatedTime == 2018-11-01-17:20)

•複数アイテムに跨るなら処理に冪等性をもたせて、
エラーが起きたらリトライで復旧できるようにする
複数の値を一度に更新したい場合の対処法
Coupon Code Coupon Amount Coupon Usage History (Map)
1234-5678 1000 { 2018-09: 125,
2018-10: 300,
2018-11: 100 }
9abc-def0 500 { 2018-09: 50, 2018-10: 100, 2018-11: 200}
5678-9abc 2000 { 2018-09: 10, 2018-10: 500, 2018-11: 200}
毎月利用した分を差し引くクーポンを管理する例
クーポンの残額そのものを管理するのではなくて、月ごとの利用料を記録していく（途中状態の管理）
 特定月の締め処理にエラーが発生しても再度やり直すことで正しい状態に収束させられる（冪等性）

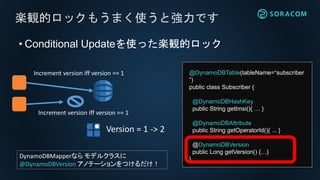

• Conditional Updateを使った楽観的ロック
楽観的ロックもうまく使うと強力です
Version = 1 -> 2
@DynamoDBTable(tableName=“subscriber
”)
public class Subscriber {
@DynamoDBHashKey
public String getImsi(){ … }
@DynamoDBAttribute
public String getOperatorId(){ ... }
@DynamoDBVersion
public Long getVersion() {…}
}DynamoDBMapperならモデルクラスに
@DynamoDBVersion アノテーションをつけるだけ！

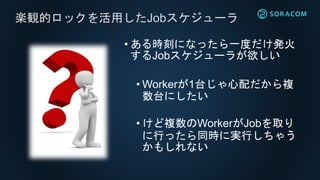

楽観的ロックを活用したJobスケジューラ
• ある時刻になったら一度だけ発火
するJobスケジューラが欲しい
• Workerが1台じゃ心配だから複
数台にしたい
• けど複数のWorkerがJobを取り
に行ったら同時に実行しちゃう
かもしれない

Job ID (Part) Time to Fire Status
1234-5678 2018-11-01-17:20 notStarted
9abc-def0 2018-10-31-09:30 Executing
5678-9abc 2018-10-29-19:15 Finished
1. Fetch a job to execute
2. Update status iff status == notStarted
3. Execute Job because step 2 succeeds
Status = notStarted -> Executing
1. Fetch a job to execute
2. Update status iff status == notStarted
3. Skip the job because step failed

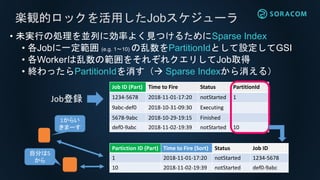

•Jobテーブルを複数WorkerでPollingして未実行のイ
ベントを見つけたらStatusを更新して実行

Job ID (Part) Time to Fire Status PartitionId
1234-5678 2018-11-01-17:20 notStarted 1
9abc-def0 2018-10-31-09:30 Executing
5678-9abc 2018-10-29-19:15 Finished
def0-9abc 2018-11-02-19:39 notStarted 10
• 未実行の処理を並列に効率よく見つけるためにSparse Index
• 各Jobに一定範囲 (e.g. 1〜10) の乱数をPartitionIdとして設定してGSI
• 各Workerは乱数の範囲をそれぞれクエリしてJob取得
• 終わったらPartitionIdを消す（ Sparse Indexから消える）
Partiction ID (Part) Time to Fire (Sort) Status Job ID
1 2018-11-01-17:20 notStarted 1234-5678
10 2018-11-02-19:39 notStarted def0-9abc
Job登録
1からい
きまーす
自分は5
から

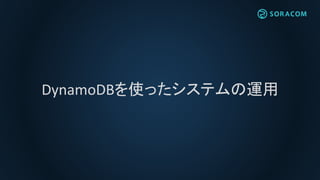

DynamoDBを使ったシステムの運用

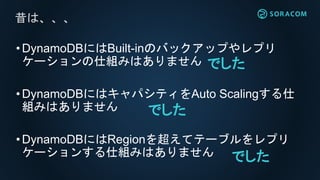

•DynamoDBにはBuilt-inのバックアップやレプリ
ケーションの仕組みはありません
•DynamoDBにはキャパシティをAuto Scalingする仕
組みはありません
•DynamoDBにはRegionを超えてテーブルをレプリ
ケーションする仕組みはありません
昔は、、、
でした
でした
でした

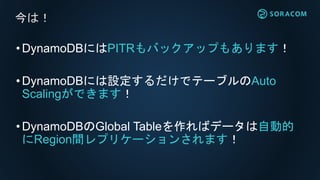

•DynamoDBにはPITRもバックアップもあります！
•DynamoDBには設定するだけでテーブルのAuto
Scalingができます！
•DynamoDBのGlobal Tableを作ればデータは自動的
にRegion間レプリケーションされます！
今は！

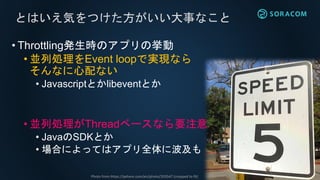

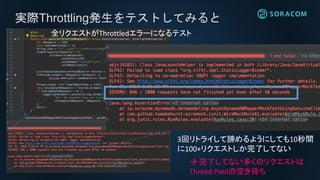

• Throttling発生時のアプリの挙動
• 並列処理をEvent loopで実現なら
そんなに心配ない
• Javascriptとかlibeventとか
• 並列処理がThreadベースなら要注意
• JavaのSDKとか
• 場合によってはアプリ全体に波及も
とはいえ気をつけた方がいい大事なこと
Photo from https://pxhere.com/en/photo/203547 (cropped to fit)

実際Throttling発生をテストしてみると
3回リトライして諦めるようにしても10秒間
に100+リクエストしか完了してない
 完了してない多くのリクエストは
Thread Poolの空き待ち
全リクエストがThrottledエラーになるテスト

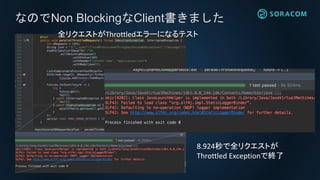

なのでNon BlockingなClient書きました
8.924秒で全リクエストが
Throttled Exceptionで終了
全リクエストがThrottledエラーになるテスト

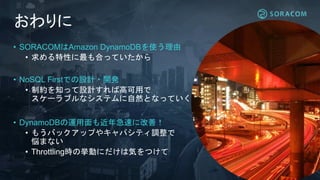

おわりに
• SORACOMはAmazon DynamoDBを使う理由
• 求める特性に最も合っていたから
• NoSQL Firstでの設計・開発
• 制約を知って設計すれば高可用で
スケーラブルなシステムに自然となっていく
• DynamoDBの運用面も近年急速に改善！
• もうバックアップやキャパシティ調整で
悩まない
• Throttling時の挙動にだけは気をつけて

• SORACOMのエンジニア
• DevOps
• 開発を中心に運用まで実施
• OpsDev
• 運用を中心に見据えて開発を実施
• Support
• お客様を中心に見据えて技術力を
発揮
We are hiring!!
D
DevOps OpsDev

業務の様子は社員紹介ブログにて
https://careers.soracom.jp/

《株式会社ソラコムのビジョン》
世界中のヒトとモノをつなげ
共鳴する社会へ

AWS Dev Day Tokyo 2018 | Amazon DynamoDB Backed なテレコムコアシステムを構築・運用してる話

AWS Dev Day Tokyo 2018 | Amazon DynamoDB Backed な テレコムコアシステムを構築・運用してる話

More Related Content

What's hot

Similar to AWS Dev Day Tokyo 2018 | Amazon DynamoDB Backed な テレコムコアシステムを構築・運用してる話

More from SORACOM,INC
