Выбираем AV оборудование с умом и выгодой. Докладчики: Улугбек Каланов, АйПиМатика и Татьяна Усикова,UnitSolutions
Доклад посвящен выбору и проектированию оборудования для видеоконференций, включая параметры и критерии выбора видеокамер и аудио устройств. Описываются эргономика переговорной комнаты и размещение оборудования в зависимости от размера помещения и количества участников. Также рассматриваются различные классы переговорных комнат и соответствующее им оборудование.
Выбираем AV оборудование с умом и выгодой. Докладчики: Улугбек Каланов, АйПиМатика и Татьяна Усикова,UnitSolutions
- 1. Выбираем AV оборудование сумом и выгодой Улугбек Каланов Татьяна Усикова

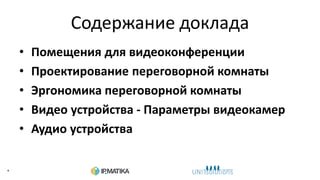

- 2. Содержание доклада • Помещениядля видеоконференции • Проектирование переговорной комнаты • Эргономика переговорной комнаты • Видео устройства - Параметры видеокамер • Аудио устройства •

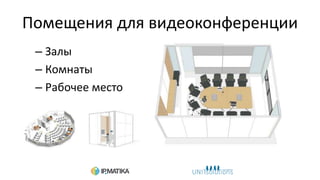

- 3. Помещения для видеоконференции –Залы – Комнаты – Рабочее место
- 4.
- 5.

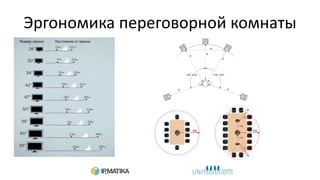

- 6. Эргономика переговорной комнаты •Свет • Звукоизоляция • Интерьер • Размещение • Одежда • Поведение
- 7.
- 8. Критерии выбора видеокамер •Размер помещения / количество участников • Сценарии использования • Интеграция с доп. оборудованием ВКС • Угол обзора • Оптическое увеличение • Углы наклона/поворота

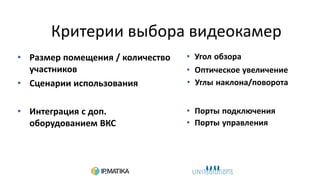

- 9. Критерии выбора видеокамер •Размер помещения / количество участников • Сценарии использования • Интеграция с доп. оборудованием ВКС • Угол обзора • Оптическое увеличение • Углы наклона/поворота • Порты подключения • Порты управления
- 10. Параметры видеокамер • Уголобзора • Оптическое увеличение • Углы наклона/поворота

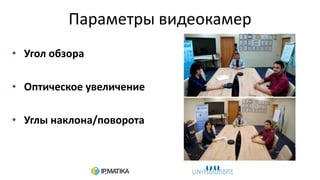

- 11. Параметры видеокамер • Уголобзора • Оптическое увеличение • Углы наклона/поворота
- 12. Параметры видеокамер • Уголобзора • Оптическое увеличение • Углы наклона/поворота

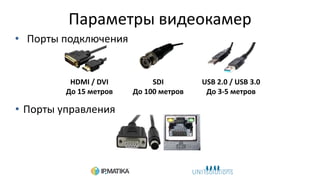

- 13. Параметры видеокамер • Портыподключения HDMI / DVI До 15 метров SDI До 100 метров USB 2.0 / USB 3.0 До 3-5 метров • Порты управления

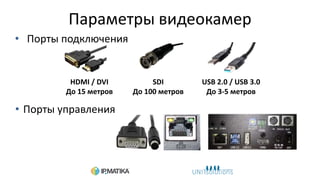

- 14. Параметры видеокамер • Портыподключения HDMI / DVI До 15 метров SDI До 100 метров USB 2.0 / USB 3.0 До 3-5 метров • Порты управления
- 15. Устройства захвата звука •Встроенные микрофоны • Спикерфоны • Конференц-телефоны • Микрофонные массивы • Конгресс-системы

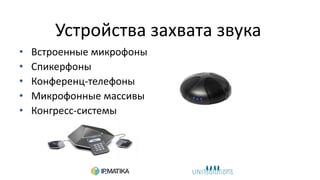

- 16. Устройства захвата звука •Встроенные микрофоны • Спикерфоны • Конференц-телефоны • Микрофонные массивы • Конгресс-системы
- 17. Устройства захвата звука •Встроенные микрофоны • Спикерфоны • Конференц-телефоны • Микрофонные массивы • Конгресс-системы
- 18. Устройства захвата звука •Встроенные микрофоны • Спикерфоны • Конференц-телефоны • Микрофонные массивы • Конгресс-системы

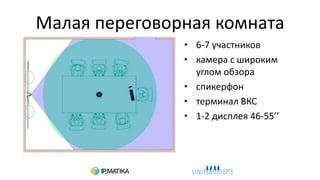

- 19. Малая переговорная комната •6-7 участников • камера с широким углом обзора • спикерфон • терминал ВКС • 1-2 дисплея 46-55’’
- 20. Средняя переговорная комната •10-12 участников • камера со стандартным углом обзора • 2 и более спикерфона • Терминал ВКС • 1-2 дисплея 65’’

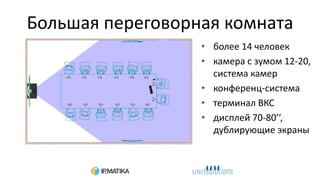

- 21. Большая переговорная комната •более 14 человек • камера с зумом 12-20, система камер • конференц-система • терминал ВКС • дисплей 70-80’’, дублирующие экраны
- 22.
- 23.
- 24.
- 25.
- 26.
- 27.
- 28.
- 29.

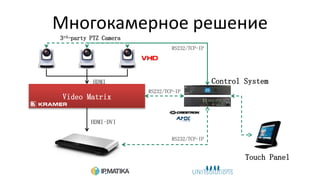

- 30. Многокамерное решение Video Matrix HDMI-DVI RS232/TCP-IP 3rd-partyPTZ Camera Control System Touch Panel RS232/TCP-IP HDMI RS232/TCP-IP
- 31. Спасибо за внимание! УлугбекКаланов Татьяна Усикова
Editor's Notes
- #4 Залы для видеоконференции – уникальные для каждого зала решения, проектируются и строятся в зависимости от множества факторов. Мы не будем сегодня говорить о них – это тема для совсем отдельного разговора. Если речь идёт об оборудовании персонального рабочего места, то решение, как правило, не представляет трудностей — достаточно выбрать качественную web-камеру и удобную гарнитуру с учётом профиля выполняемой задачи. Но если необходимо укомплектовать переговорную или конференц-зал, то тут важно учитывать все характеристики современного оборудования для ВКС: 1. Камеры для ВКС, как правило, имеют Full HD разрешение, функцию PTZ и большое количество пресетов (сохранённых положений). Основными характеристиками являются: угол обзора кратность оптического увеличения кратность цифрового увеличения угол поворота и наклона 2. Средства захвата и воспроизведения звука различны, и подбираются в зависимости от размера помещения. Самым простым решением для малоразмерной переговорной является использование встроенного в камеру микрофона и встроенных колонок телевизора. В среднеразмерной переговорной, для небольшого количества участников используются комбинированные устройства — спикерфоны, включающие встроенные направленные микрофоны (как правило с охватом 360 градусов) и динамики. Здесь важно учитывать радиус качественного захвата голоса. Если стол в переговорной комнате длинный, то используют дополнительные микрофоны, либо аналогичные спикерфоны с поддержкой каскадирования. Если количество участников больше 12-15 человек, то есть смысл использовать конгресс-систему с персональными микрофонными пультами. Проводные пульты включают зачастую и микрофон, и динамик, а беспроводные — только микрофон. 3. Немаловажную роль в ВКС играет средство отображения видео и контента. Так как предложений на рынке много и разброс по стоимости крайне велик — я воздержусь рекомендовать что-либо конкретное. В статье, основным критерием выбора будет лишь диагональ экрана. Учитывая, что мы будем планировать решение для ВКС, я сразу исключу использование проекторов, так как они больше подходят для презентаций и, для того чтобы обеспечить необходимую яркость и контрастность, приходится приглушать свет в помещении. Тогда как при видеоконференции необходимо показывать и снимать, средство отображения должно обеспечивать необходимое качество картинки при хорошей освещённости помещения, которая требуется для качественного захвата видео. Безусловно есть профессиональные проекторы, работающие при ярком освещении, но стоят они совсем других денег. Учитывая эти требования, лучше всего использовать ЖК-панели или телевизоры. А тут уже становится вопрос бюджета. Бытовые телевизоры для работы лучше не использовать — они не предназначены для подобных нагрузок и имеют короткий срок гарантийного обслуживания. Профессиональные панели кратно дороже и их использование имеет смысл при неограниченном бюджете или при узкоспециализированных задачах (видео стены в ситуационных центрах, необходимость удалённого управления и настройки панелей и пр.) Остаётся золотая середина: ЖК-телевизоры т.н. «коммерческого» и «гостиничного» типов. Подходящая надёжность и гарантия, плюс необходимый и дополнительный функционал (например, приветствие с логотипом при включении) при доступной цене. Большинство панелей и телевизоров сейчас идут с разрешением 4К — это весьма актуально для видео-конференц-связи, т.к. зачастую используется режим мозайки. При 4К-разрешении панели, сохраняется возможность отображать 4 FullHD потока без потери качества. Прежде, чем перейти к типовым примерам переговорных комнат, я немного опишу общие рекомендации к освещению и интерьеру.
- #5 Прежде, чем перейти к типовым примерам переговорных комнат, я немного опишу общие рекомендации к освещению и интерьеру. Освещение переговорной комнаты с ВКС Функционал ВКС накладывает особые требования к освещению переговорной комнаты. Рекомендуется использовать ненаправленные светодиодные светильники с цветовой температурой в диапазоне 2700K-4000K. Использование флуоресцентных ламп допустимо, но это грозит появлением мерцания при захвате изображения камерой. Многие камеры ВКС умеют бороться с этой проблемой, но разница в стоимости люминесцентных и светодиодных светильников уже стала не так велика, чтобы на этом пытаться экономить. Если в комнате есть окна, лучше использовать шторы или жалюзи. Необходимо избегать попадания прямого солнечного света в объектив камеры и на лица участников конференции — это вызывает засветку и неестественную контрастность изображения. Лучше исключить заднюю или боковую подсветку — это приводит к появлению теней, контурных изображений и затемнению лиц. При подборе освещения важно учитывать не только как выглядит переговорная изнутри, но и как её видят удалённые участники конференции. Оценить навскидку качество освещения можно посмотрев на переговорную через камеру мобильного телефона в режиме видеосъёмки — это выявит основные проблемы с мерцанием света, резкой контрастностью и фокусировкой. Цвет, фон и интерьер Наиболее важен для видеоконференций фон — стена, расположенная напротив камеры. На заднем фоне не должно быть окон, дверей, перемещающихся людей и отвлекающих предметов. На этой стене лучше разместить логотип компании и часы, показывающие местное время. В отделке комнаты лучше избегать пёстрых цветов, чёрного и ярко белого цвета. Для отделки комнаты наиболее всего подойдут цвета: синий, сине-зелёный, светло-серый, светло-голубой и, в крайнем случае — бежевый или матовый белый. На экране хорошо смотрятся матовые материалы. Необходимо избегать глянцевых блестящих поверхностей и стеклянных предметов — стекло отражает не только свет, но и звук.
- #6 Прежде, чем перейти к типовым примерам переговорных комнат, я немного опишу общие рекомендации к освещению и интерьеру. Освещение переговорной комнаты с ВКС Функционал ВКС накладывает особые требования к освещению переговорной комнаты. Рекомендуется использовать ненаправленные светодиодные светильники с цветовой температурой в диапазоне 2700K-4000K. Использование флуоресцентных ламп допустимо, но это грозит появлением мерцания при захвате изображения камерой. Многие камеры ВКС умеют бороться с этой проблемой, но разница в стоимости люминесцентных и светодиодных светильников уже стала не так велика, чтобы на этом пытаться экономить. Если в комнате есть окна, лучше использовать шторы или жалюзи. Необходимо избегать попадания прямого солнечного света в объектив камеры и на лица участников конференции — это вызывает засветку и неестественную контрастность изображения. Лучше исключить заднюю или боковую подсветку — это приводит к появлению теней, контурных изображений и затемнению лиц. При подборе освещения важно учитывать не только как выглядит переговорная изнутри, но и как её видят удалённые участники конференции. Оценить навскидку качество освещения можно посмотрев на переговорную через камеру мобильного телефона в режиме видеосъёмки — это выявит основные проблемы с мерцанием света, резкой контрастностью и фокусировкой. Цвет, фон и интерьер Наиболее важен для видеоконференций фон — стена, расположенная напротив камеры. На заднем фоне не должно быть окон, дверей, перемещающихся людей и отвлекающих предметов. На этой стене лучше разместить логотип компании и часы, показывающие местное время. В отделке комнаты лучше избегать пёстрых цветов, чёрного и ярко белого цвета. Для отделки комнаты наиболее всего подойдут цвета: синий, сине-зелёный, светло-серый, светло-голубой и, в крайнем случае — бежевый или матовый белый. На экране хорошо смотрятся матовые материалы. Необходимо избегать глянцевых блестящих поверхностей и стеклянных предметов — стекло отражает не только свет, но и звук.
- #7 Прежде, чем перейти к типовым примерам переговорных комнат, я немного опишу общие рекомендации к освещению и интерьеру. Освещение переговорной комнаты с ВКС Функционал ВКС накладывает особые требования к освещению переговорной комнаты. Рекомендуется использовать ненаправленные светодиодные светильники с цветовой температурой в диапазоне 2700K-4000K. Использование флуоресцентных ламп допустимо, но это грозит появлением мерцания при захвате изображения камерой. Многие камеры ВКС умеют бороться с этой проблемой, но разница в стоимости люминесцентных и светодиодных светильников уже стала не так велика, чтобы на этом пытаться экономить. Если в комнате есть окна, лучше использовать шторы или жалюзи. Необходимо избегать попадания прямого солнечного света в объектив камеры и на лица участников конференции — это вызывает засветку и неестественную контрастность изображения. Лучше исключить заднюю или боковую подсветку — это приводит к появлению теней, контурных изображений и затемнению лиц. При подборе освещения важно учитывать не только как выглядит переговорная изнутри, но и как её видят удалённые участники конференции. Оценить навскидку качество освещения можно посмотрев на переговорную через камеру мобильного телефона в режиме видеосъёмки — это выявит основные проблемы с мерцанием света, резкой контрастностью и фокусировкой. Цвет, фон и интерьер Наиболее важен для видеоконференций фон — стена, расположенная напротив камеры. На заднем фоне не должно быть окон, дверей, перемещающихся людей и отвлекающих предметов. На этой стене лучше разместить логотип компании и часы, показывающие местное время. В отделке комнаты лучше избегать пёстрых цветов, чёрного и ярко белого цвета. Для отделки комнаты наиболее всего подойдут цвета: синий, сине-зелёный, светло-серый, светло-голубой и, в крайнем случае — бежевый или матовый белый. На экране хорошо смотрятся матовые материалы. Необходимо избегать глянцевых блестящих поверхностей и стеклянных предметов — стекло отражает не только свет, но и звук.
- #8 Темой нашего выступления является грамотный выбор периферийного оборудования для переговорной комнаты. Потому что, какое бы качество передачи видео и звука ни обещало используемое решение ВКС, итоговая картинка не будет лучше, чем «видит» используемая камера, а звук не будет лучше, чем «слышит» используемый микрофон.
- #9 Сценарии использования: режим телепрезенс при котором изображение участников передается в реальную величину, общий вид на переговорную комнату, крупный план на участников и флип-чарт, трибуна и президиум Интеграция: рассказать про ПК как терминал, про аппаратный терминал, про систему АВ-оборудования и управления в зале.
- #10 Сценарии использования: режим телепрезенс при котором изображение участников передается в реальную величину, общий вид на переговорную комнату, крупный план на участников и флип-чарт, трибуна и президиум Интеграция: рассказать про ПК как терминал, про аппаратный терминал, про систему АВ-оборудования и управления в зале.
- #11 Угол обзора. Некоторые заказчики в качестве камеры для переговорной комнаты используют веб-камеры. Но дело в том, что веб-камеры изначально предназначены для персонального использования и имеют штатный угол обзора 70-80 градусов. При использовании подобной камеры в малой переговорной, ближние к камере участники не попадают в кадр. Есть конечно веб-камеры с углом обзора в 90 градусов, но дальние от камеры участники отображаются еще мельче. Отсутствие оптического увеличения не позволяет решить эту проблему. Поэтому профессиональные камеры для ВКС имеют различные варианты углов обзора и кратность оптического увеличения, для применения в различных условиях. Стандартный угол обзора для камер вкс – 70 градусов, за счт объективов он может быть расширен. Широкими углами считаются углы от 90 градусов. Есть модели камер с беспрецендентным углом 105 градусов. Реальные фото. При широком угле обзора ближние участники могут сидеть на расстоянии всего 1.5 метров. Поэтому камеры с широким углом в основном применяются в малых переговррных комнатах. На картинке вы можете видеть пример 20-кратного увеличения. Блабла Углы наклона и поворота важны для реализации сложных сценариев положений камер или когда камера монтируется на потолок. В современных камерах эти углы как правило достаточно большие, у некоторых до 360 градусов.
- #12 Угол обзора. Некоторые заказчики в качестве камеры для переговорной комнаты используют веб-камеры. Но дело в том, что веб-камеры изначально предназначены для персонального использования и имеют штатный угол обзора 70-80 градусов. При использовании подобной камеры в малой переговорной, ближние к камере участники не попадают в кадр. Есть конечно веб-камеры с углом обзора в 90 градусов, но дальние от камеры участники отображаются еще мельче. Отсутствие оптического увеличения не позволяет решить эту проблему. Поэтому профессиональные камеры для ВКС имеют различные варианты углов обзора и кратность оптического увеличения, для применения в различных условиях. Стандартный угол обзора для камер вкс – 70 градусов, за счт объективов он может быть расширен. Широкими углами считаются углы от 90 градусов. Есть модели камер с беспрецендентным углом 105 градусов. Реальные фото. При широком угле обзора ближние участники могут сидеть на расстоянии всего 1.5 метров. Поэтому камеры с широким углом в основном применяются в малых переговррных комнатах. На картинке вы можете видеть пример 20-кратного увеличения. Блабла Углы наклона и поворота важны для реализации сложных сценариев положений камер или когда камера монтируется на потолок. В современных камерах эти углы как правило достаточно большие, у некоторых до 360 градусов.
- #13 Угол обзора. Некоторые заказчики в качестве камеры для переговорной комнаты используют веб-камеры. Но дело в том, что веб-камеры изначально предназначены для персонального использования и имеют штатный угол обзора 70-80 градусов. При использовании подобной камеры в малой переговорной, ближние к камере участники не попадают в кадр. Есть конечно веб-камеры с углом обзора в 90 градусов, но дальние от камеры участники отображаются еще мельче. Отсутствие оптического увеличения не позволяет решить эту проблему. Поэтому профессиональные камеры для ВКС имеют различные варианты углов обзора и кратность оптического увеличения, для применения в различных условиях. Стандартный угол обзора для камер вкс – 70 градусов, за счт объективов он может быть расширен. Широкими углами считаются углы от 90 градусов. Есть модели камер с беспрецендентным углом 105 градусов. Реальные фото. При широком угле обзора ближние участники могут сидеть на расстоянии всего 1.5 метров. Поэтому камеры с широким углом в основном применяются в малых переговррных комнатах. На картинке вы можете видеть пример 20-кратного увеличения. Блабла Углы наклона и поворота важны для реализации сложных сценариев положений камер или когда камера монтируется на потолок. В современных камерах эти углы как правило достаточно большие, у некоторых до 360 градусов.
- #14 hdmi – цифровой интерфейс, который по сути является и dvi-d при помощи простого переходника. Очень удобный формат, поскольку подключается по сути к любым устройствам, будь то телевизоры, кодеки ВКС и так далее. Максимальная длина кабеля составляет 15 метров. Если нужны большие расстояния, то мы используем удлинители по витой паре или оптоволокну. Сейчас стандарт HDMI в новой версии обеспечивает передачу 4K, но для видеоконференцсвязи такие разрешения пока неактуальны. Следующий интерфейс – это SDI, в частности его разновидности HD-SDI, 3G-SDI, 6G-SDI и т.д. Этот формат удобен, но как правило такие интерфейсы есть на профессиональной дорогостоящей технике. Он обеспечивает передачу видео на расстояние 100 метров и больше, прекрасное качество изображения и, так же как hdmi, поддерживает интегрированный звук. И, наконец, третий интерфейс – это USB. Обеспечивает прямое подключение к компьютеру. У USB есть вторая и третья версии. Пропускная способность USB2.0 не позволяет передать картинку даже с качеством 720p. Есть камеры, способные передавать по usb 2.0 изображение с качеством 1080p30, но они используют стандарт сжатия картинки Motion JPEG. Формат usb 3.0 позволяет передавать несжатое видео 1080p60 с прекрасным качеством. Максимальная длина кабеля USB – 5 метров и это скорее исключение из правил, обычный кабель короче – до 3 метров. СКАЗАТЬ ПРО УДЛИНИТЕЛИ ПО ОПТИКЕ. Сценарии управления камерами – локальное используя пульт ДУ и контроллер управления и удаленное управления через IP.
- #15 hdmi – цифровой интерфейс, который по сути является и dvi-d при помощи простого переходника. Очень удобный формат, поскольку подключается по сути к любым устройствам, будь то телевизоры, кодеки ВКС и так далее. Максимальная длина кабеля составляет 15 метров. Если нужны большие расстояния, то мы используем удлинители по витой паре или оптоволокну. Сейчас стандарт HDMI в новой версии обеспечивает передачу 4K, но для видеоконференцсвязи такие разрешения пока неактуальны. Следующий интерфейс – это SDI, в частности его разновидности HD-SDI, 3G-SDI, 6G-SDI и т.д. Этот формат удобен, но как правило такие интерфейсы есть на профессиональной дорогостоящей технике. Он обеспечивает передачу видео на расстояние 100 метров и больше, прекрасное качество изображения и, так же как hdmi, поддерживает интегрированный звук. И, наконец, третий интерфейс – это USB. Обеспечивает прямое подключение к компьютеру. У USB есть вторая и третья версии. Пропускная способность USB2.0 не позволяет передать картинку даже с качеством 720p. Есть камеры, способные передавать по usb 2.0 изображение с качеством 1080p30, но они используют стандарт сжатия картинки Motion JPEG. Формат usb 3.0 позволяет передавать несжатое видео 1080p60 с прекрасным качеством. Максимальная длина кабеля USB – 5 метров и это скорее исключение из правил, обычный кабель короче – до 3 метров. СКАЗАТЬ ПРО УДЛИНИТЕЛИ ПО ОПТИКЕ. Сценарии управления камерами – локальное используя пульт ДУ и контроллер управления и удаленное управления через IP.
- #16 Устройства захвата звука начиная от простого к сложному это – встроенные в вебки микрофоны, но это в случае персонального использования. Но в переговорных комнатах чаще используют комбинированные устройства – спикерфоны. Которые объединяют в себе роль микрофона и динамика. Основным параметром спикерфонов является радиус захвата звука, функционал – встроенное эхо и шумоподавление. Захват 360 градусов. Как правило интерфейсом подключения служит USB. Некоторые спикерфоны имеют возможность каскадного подключения для расширения зоны покрытия. Микрофонные массивы имеют в своем составе несколько микрофонов, более 10. Делят комнату на несколько секторов (лучей). Осуществляют захват звука в пределах этих лучей. Конгресс-системы – у каждого свой микрофонный пульт узконаправленный. В следствие узконаправленной диаграммы дают наилучшее качество звука. Проводные, беспроводные. Проводные – питание по кабелю, имеют динамики. У беспроводных – мобильность. АВТОНАВЕДЕНИЕ камеры на активный пульт.
- #17 Устройства захвата звука начиная от простого к сложному это – встроенные в вебки микрофоны, но это в случае персонального использования. Но в переговорных комнатах чаще используют комбинированные устройства – спикерфоны. Которые объединяют в себе роль микрофона и динамика. Основным параметром спикерфонов является радиус захвата звука, функционал – встроенное эхо и шумоподавление. Захват 360 градусов. Как правило интерфейсом подключения служит USB. Некоторые спикерфоны имеют возможность каскадного подключения для расширения зоны покрытия. Микрофонные массивы имеют в своем составе несколько микрофонов, более 10. Делят комнату на несколько секторов (лучей). Осуществляют захват звука в пределах этих лучей. Конгресс-системы – у каждого свой микрофонный пульт узконаправленный. В следствие узконаправленной диаграммы дают наилучшее качество звука. Проводные, беспроводные. Проводные – питание по кабелю, имеют динамики. У беспроводных – мобильность. АВТОНАВЕДЕНИЕ камеры на активный пульт.
- #18 Устройства захвата звука начиная от простого к сложному это – встроенные в вебки микрофоны, но это в случае персонального использования. Но в переговорных комнатах чаще используют комбинированные устройства – спикерфоны. Которые объединяют в себе роль микрофона и динамика. Основным параметром спикерфонов является радиус захвата звука, функционал – встроенное эхо и шумоподавление. Захват 360 градусов. Как правило интерфейсом подключения служит USB. Некоторые спикерфоны имеют возможность каскадного подключения для расширения зоны покрытия. Микрофонные массивы имеют в своем составе несколько микрофонов, более 10. Делят комнату на несколько секторов (лучей). Осуществляют захват звука в пределах этих лучей. Конгресс-системы – у каждого свой микрофонный пульт узконаправленный. В следствие узконаправленной диаграммы дают наилучшее качество звука. Проводные, беспроводные. Проводные – питание по кабелю, имеют динамики. У беспроводных – мобильность. АВТОНАВЕДЕНИЕ камеры на активный пульт.
- #19 Устройства захвата звука начиная от простого к сложному это – встроенные в вебки микрофоны, но это в случае персонального использования. Но в переговорных комнатах чаще используют комбинированные устройства – спикерфоны. Которые объединяют в себе роль микрофона и динамика. Основным параметром спикерфонов является радиус захвата звука, функционал – встроенное эхо и шумоподавление. Захват 360 градусов. Как правило интерфейсом подключения служит USB. Некоторые спикерфоны имеют возможность каскадного подключения для расширения зоны покрытия. Микрофонные массивы имеют в своем составе несколько микрофонов, более 10. Делят комнату на несколько секторов (лучей). Осуществляют захват звука в пределах этих лучей. Конгресс-системы – у каждого свой микрофонный пульт узконаправленный. В следствие узконаправленной диаграммы дают наилучшее качество звука. Проводные, беспроводные. Проводные – питание по кабелю, имеют динамики. У беспроводных – мобильность. АВТОНАВЕДЕНИЕ камеры на активный пульт.
- #20 На этом примере стол находится довольно близко к камере, но за счет широкого угла обзора камеры равном 105 градусов ближние участники попадают в кадр. Но оптическое увеличение тут 3-кратное и позволяет взять при максимальном увеличении 2-3 человек. Спикерфон имеет радиус захвата звука 2.5 метра и его вполне хватает на стол переговоров. 1-2 дисплея в зависимости от сценария мероприятия
- #21 12-кратный оптический зум – портретный вид любого из участников. Но так как угол обзора небольшой, расстояние до экрана не менее 2 метров.

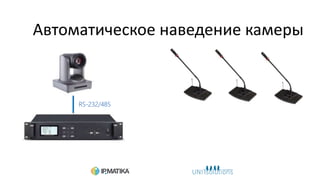

- #22 АВТОНАВЕДЕНИЕ и видеостена вместо больших диагоналей дисплеев и несколько камер

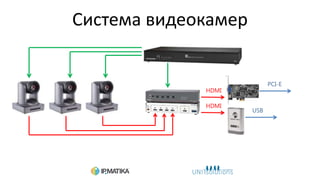

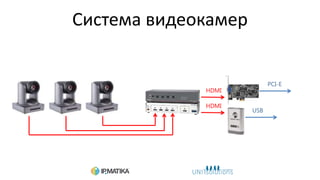

- #28 Рассказать про систему камер от поликом И про управление по крестрон И более подробно про схему на слайде
- #29 Рассказать про систему камер от поликом И про управление по крестрон И более подробно про схему на слайде
- #30 Рассказать про систему камер от поликом И про управление по крестрон И более подробно про схему на слайде
- #31 Прежде, чем перейти к типовым примерам переговорных комнат, я немного опишу общие рекомендации к освещению и интерьеру. Освещение переговорной комнаты с ВКС Функционал ВКС накладывает особые требования к освещению переговорной комнаты. Рекомендуется использовать ненаправленные светодиодные светильники с цветовой температурой в диапазоне 2700K-4000K. Использование флуоресцентных ламп допустимо, но это грозит появлением мерцания при захвате изображения камерой. Многие камеры ВКС умеют бороться с этой проблемой, но разница в стоимости люминесцентных и светодиодных светильников уже стала не так велика, чтобы на этом пытаться экономить. Если в комнате есть окна, лучше использовать шторы или жалюзи. Необходимо избегать попадания прямого солнечного света в объектив камеры и на лица участников конференции — это вызывает засветку и неестественную контрастность изображения. Лучше исключить заднюю или боковую подсветку — это приводит к появлению теней, контурных изображений и затемнению лиц. При подборе освещения важно учитывать не только как выглядит переговорная изнутри, но и как её видят удалённые участники конференции. Оценить навскидку качество освещения можно посмотрев на переговорную через камеру мобильного телефона в режиме видеосъёмки — это выявит основные проблемы с мерцанием света, резкой контрастностью и фокусировкой. Цвет, фон и интерьер Наиболее важен для видеоконференций фон — стена, расположенная напротив камеры. На заднем фоне не должно быть окон, дверей, перемещающихся людей и отвлекающих предметов. На этой стене лучше разместить логотип компании и часы, показывающие местное время. В отделке комнаты лучше избегать пёстрых цветов, чёрного и ярко белого цвета. Для отделки комнаты наиболее всего подойдут цвета: синий, сине-зелёный, светло-серый, светло-голубой и, в крайнем случае — бежевый или матовый белый. На экране хорошо смотрятся матовые материалы. Необходимо избегать глянцевых блестящих поверхностей и стеклянных предметов — стекло отражает не только свет, но и звук.
- #32 Прежде, чем перейти к типовым примерам переговорных комнат, я немного опишу общие рекомендации к освещению и интерьеру. Освещение переговорной комнаты с ВКС Функционал ВКС накладывает особые требования к освещению переговорной комнаты. Рекомендуется использовать ненаправленные светодиодные светильники с цветовой температурой в диапазоне 2700K-4000K. Использование флуоресцентных ламп допустимо, но это грозит появлением мерцания при захвате изображения камерой. Многие камеры ВКС умеют бороться с этой проблемой, но разница в стоимости люминесцентных и светодиодных светильников уже стала не так велика, чтобы на этом пытаться экономить. Если в комнате есть окна, лучше использовать шторы или жалюзи. Необходимо избегать попадания прямого солнечного света в объектив камеры и на лица участников конференции — это вызывает засветку и неестественную контрастность изображения. Лучше исключить заднюю или боковую подсветку — это приводит к появлению теней, контурных изображений и затемнению лиц. При подборе освещения важно учитывать не только как выглядит переговорная изнутри, но и как её видят удалённые участники конференции. Оценить навскидку качество освещения можно посмотрев на переговорную через камеру мобильного телефона в режиме видеосъёмки — это выявит основные проблемы с мерцанием света, резкой контрастностью и фокусировкой. Цвет, фон и интерьер Наиболее важен для видеоконференций фон — стена, расположенная напротив камеры. На заднем фоне не должно быть окон, дверей, перемещающихся людей и отвлекающих предметов. На этой стене лучше разместить логотип компании и часы, показывающие местное время. В отделке комнаты лучше избегать пёстрых цветов, чёрного и ярко белого цвета. Для отделки комнаты наиболее всего подойдут цвета: синий, сине-зелёный, светло-серый, светло-голубой и, в крайнем случае — бежевый или матовый белый. На экране хорошо смотрятся матовые материалы. Необходимо избегать глянцевых блестящих поверхностей и стеклянных предметов — стекло отражает не только свет, но и звук.
