1. AMPLIACIÓN DE REDES

2. ÍNDICE INTRODUCCIÓN REPETIDORES E CONCENTRADORES (HUB) PONTES CONMUTADORES E SWITCHES ROUTER PORTAS DE ENALCE (GATEWAYS) TIPOS DE CONECTIVIDADE DE ACCESO REMOTO RTC RDSI X.25 ADSL

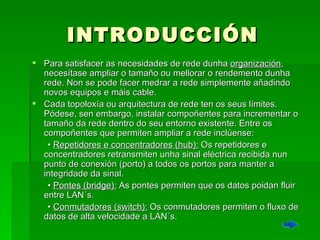

3. INTRODUCCIÓN Para satisfacer as necesidades de rede dunha organización , necesítase ampliar o tamaño ou mellorar o rendemento dunha rede. Non se pode facer medrar a rede simplemente añadindo novos equipos e máis cable. Cada topoloxía ou arquitectura de rede ten os seus límites. Pódese, sen embargo, instalar compoñentes para incrementar o tamaño da rede dentro do seu entorno existente. Entre os compoñentes que permiten ampliar a rede inclúense: • Repetidores e concentradores (hub): Os repetidores e concentradores retransmiten unha sinal eléctrica recibida nun punto de conexión (porto) a todos os portos para manter a integridade da sinal. • Pontes (bridge): As pontes permiten que os datos poidan fluir entre LAN´s. • Conmutadores (switch): Os conmutadores permiten o fluxo de datos de alta velocidade a LAN´s.

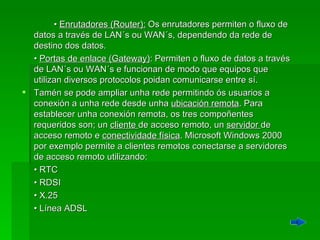

4. • Enrutadores (Router): Os enrutadores permiten o fluxo de datos a través de LAN´s ou WAN´s, dependendo da rede de destino dos datos. • Portas de enlace (Gateway) : Permiten o fluxo de datos a través de LAN´s ou WAN´s e funcionan de modo que equipos que utilizan diversos protocolos poidan comunicarse entre sí. Tamén se pode ampliar unha rede permitindo ós usuarios a conexión a unha rede desde unha ubicación remota . Para establecer unha conexión remota, os tres compoñentes requeridos son; un cliente de acceso remoto, un servidor de acceso remoto e conectividade física . Microsoft Windows 2000 por exemplo permite a clientes remotos conectarse a servidores de acceso remoto utilizando: • RTC • RDSI • X.25 • Línea ADSL

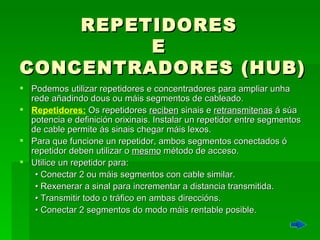

5. REPETIDORES E CONCENTRADORES (HUB) Podemos utilizar repetidores e concentradores para ampliar unha rede añadindo dous ou máis segmentos de cableado. Repetidores: Os repetidores reciben sinais e retransmitenas á súa potencia e definición orixinais. Instalar un repetidor entre segmentos de cable permite ás sinais chegar máis lexos. Para que funcione un repetidor, ambos segmentos conectados ó repetidor deben utilizar o mesmo método de acceso. Utilice un repetidor para: • Conectar 2 ou máis segmentos con cable similar. • Rexenerar a sinal para incrementar a distancia transmitida. • Transmitir todo o tráfico en ambas direccións. • Conectar 2 segmentos do modo máis rentable posible.

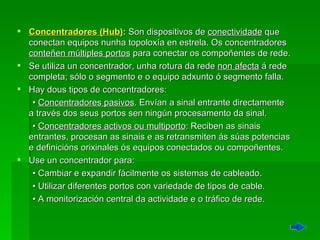

6. Concentradores (Hub) : Son dispositivos de conectividade que conectan equipos nunha topoloxía en estrela. Os concentradores conteñen múltiples portos para conectar os compoñentes de rede. Se utiliza un concentrador, unha rotura da rede non afecta á rede completa; sólo o segmento e o equipo adxunto ó segmento falla. Hay dous tipos de concentradores: • Concentradores pasivos . Envían a sinal entrante directamente a través dos seus portos sen ningún procesamento da sinal. • Concentradores activos ou multiporto : Reciben as sinais entrantes, procesan as sinais e as retransmiten ás súas potencias e definicións orixinales ós equipos conectados ou compoñentes. Use un concentrador para: • Cambiar e expandir fácilmente os sistemas de cableado. • Utilizar diferentes portos con variedade de tipos de cable. • A monitorización central da actividade e o tráfico de rede.

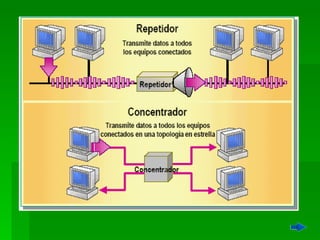

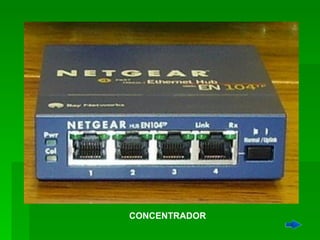

8. CONCENTRADOR

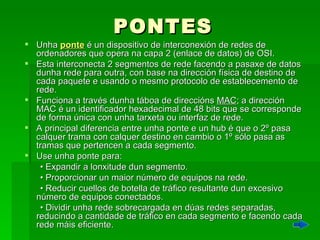

9. PONTES Unha ponte é un dispositivo de interconexión de redes de ordenadores que opera na capa 2 (enlace de datos) de OSI. Esta interconecta 2 segmentos de rede facendo a pasaxe de datos dunha rede para outra, con base na dirección física de destino de cada paquete e usando o mesmo protocolo de establecemento de rede. Funciona a través dunha táboa de direccións MAC ; a dirección MAC é un identificador hexadecimal de 48 bits que se corresponde de forma única con unha tarxeta ou interfaz de rede. A principal diferencia entre unha ponte e un hub é que o 2º pasa calquer trama con calquer destino en cambio o 1º sólo pasa as tramas que pertencen a cada segmento. Use unha ponte para: • Expandir a lonxitude dun segmento. • Proporcionar un maior número de equipos na rede. • Reducir cuellos de botella de tráfico resultante dun excesivo número de equipos conectados. • Dividir unha rede sobrecargada en dúas redes separadas, reducindo a cantidade de tráfico en cada segmento e facendo cada rede máis eficiente.

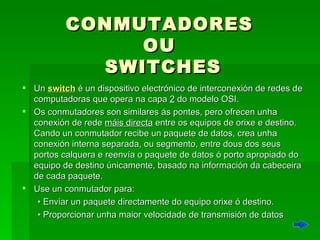

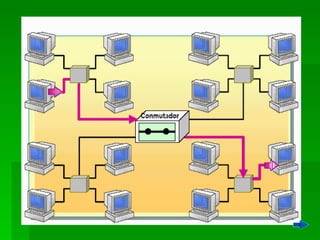

11. CONMUTADORES OU SWITCHES Un switch é un dispositivo electrónico de interconexión de redes de computadoras que opera na capa 2 do modelo OSI. Os conmutadores son similares ás pontes, pero ofrecen unha conexión de rede máis directa entre os equipos de orixe e destino. Cando un conmutador recibe un paquete de datos, crea unha conexión interna separada, ou segmento, entre dous dos seus portos calquera e reenvía o paquete de datos ó porto apropiado do equipo de destino únicamente, basado na información da cabeceira de cada paquete. Use un conmutador para: • Enviar un paquete directamente do equipo orixe ó destino. • Proporcionar unha maior velocidade de transmisión de datos

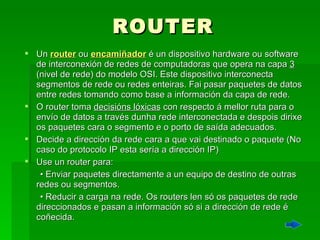

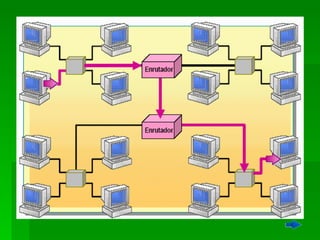

13. ROUTER Un router ou encamiñador é un dispositivo hardware ou software de interconexión de redes de computadoras que opera na capa 3 (nivel de rede) do modelo OSI. Este dispositivo interconecta segmentos de rede ou redes enteiras. Fai pasar paquetes de datos entre redes tomando como base a información da capa de rede. O router toma decisións lóxicas con respecto á mellor ruta para o envío de datos a través dunha rede interconectada e despois dirixe os paquetes cara o segmento e o porto de saída adecuados. Decide a dirección da rede cara a que vai destinado o paquete (No caso do protocolo IP esta sería a dirección IP) Use un router para: • Enviar paquetes directamente a un equipo de destino de outras redes ou segmentos. • Reducir a carga na rede. Os routers len só os paquetes de rede direccionados e pasan a información só si a dirección de rede é coñecida.

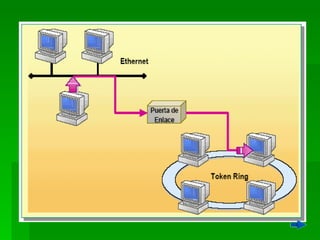

15. PORTAS DE ENLACE (GATEWAY) As portas de enlace permiten a comunicación entre diferentes arquitecturas de rede. Unha porta de enlace toma os datos dunha rede e empaquetaos de novo, de modo que cada rede poida entender os datos de rede da outra. Unha porta de enlace é cómo un intérprete. Por exemplo, si dous grupos de persoas poden físicamente falar entre sí pero falan idiomas diferentes, necesitan un intérprete para comunicarse. De modo similar, duas redes poden ter unha conexión física, pero necesitan unha porta de enlace para traducir a comunicación de rede. Use unha porta de enlace para enlazar dous sistemas que non utilizan: • A mesma arquitectura. • Os mesmos conxuntos de regras de comunicación e regulacións. • As mesmas estructuras de formateo de datos.

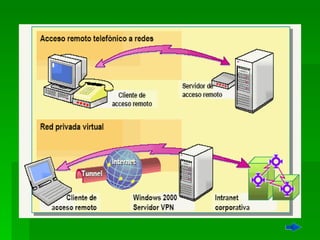

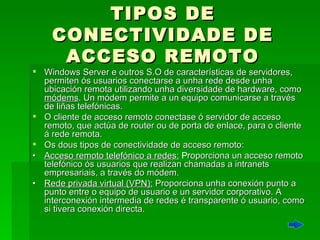

17. TIPOS DE CONECTIVIDADE DE ACCESO REMOTO Windows Server e outros S.O de características de servidores, permiten ós usuarios conectarse a unha rede desde unha ubicación remota utilizando unha diversidade de hardware, como módems . Un módem permite a un equipo comunicarse a través de liñas telefónicas. O cliente de acceso remoto conectase ó servidor de acceso remoto, que actúa de router ou de porta de enlace, para o cliente á rede remota. Os dous tipos de conectividade de acceso remoto: • Acceso remoto telefónico a redes: P roporciona un acceso remoto telefónico ós usuarios que realizan chamadas a intranets empresariais, a través do módem. • Rede privada virtual (VPN): Proporciona unha conexión punto a punto entre o equipo de usuario e un servidor corporativo. A interconexión intermedia de redes é transparente ó usuario, como si tivera conexión directa.

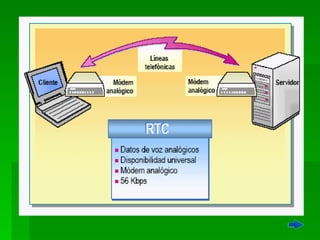

19. RTC A rede pública telefónica conmutada (RTC) fai referencia ó estándar telefónico internacional basado en utilizar liñas de cobre para transmitir datos de voz analóxica. Como a RTC non foi deseñada para transmisións de datos, existen límites á velocidad máxima de transmisión dunha conexión RTC. A principal ventaxa da RTC é a súa disponibilidade a nivel mundial e o baixo custo do hardware. Módem analóxico: É un dispositivo que permite a un equipo transmitir información a través dunha liña telefónica estándar. A máxima velocidade de transferencia binaria soportada é de 56.000 bits por segundo, ou 56 Kbs.

21. RDSI - ISDN A rede dixital de servicios integrados (RDSI) : É un estándar de comunicacións internacional para enviar voz, vídeo e datos a través de liñas telefónicas dixitais e liñas telefónicas estándares. RDSI ofrece dúas conexións simultáneamente a través dun único par de liña telefónica. Servicios RDSI: 1. Acceso básico (BRI) Acceso simultáneo a 2 canais B de 64 Kbps, para voz ou datos Un canal D de 16 Kbps, para a realización da chamada e outros tipos de sinalización entre dispositivos da rede. En conxunto, denomínase 2B+D, ou I.420, proporciona 144 Kbps. 2. Acceso primario (PRI) Acceso simultáneo a 30 canais B, de 64 Kbps, para voz e datos. Un canal D de 64 Kbps, para a realización da chamada e a sinalización entre dispositivos da rede. En conxunto, denomínase 30B+D ou I.421, proporciona 1.984 Kbps. Módem RDSI: Ofrece unha velocidade de 64 Kbps.

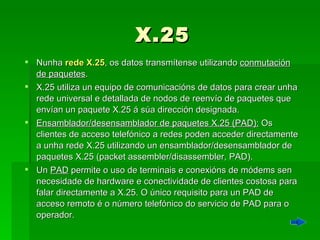

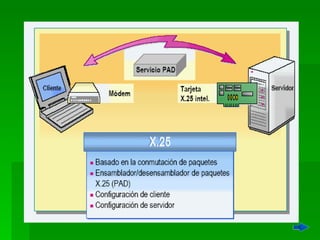

23. X.25 Nunha rede X.25 , os datos transmítense utilizando conmutación de paquetes . X.25 utiliza un equipo de comunicacións de datos para crear unha rede universal e detallada de nodos de reenvío de paquetes que envían un paquete X.25 á súa dirección designada. Ensamblador/desensamblador de paquetes X.25 (PAD): Os clientes de acceso telefónico a redes poden acceder directamente a unha rede X.25 utilizando un ensamblador/desensamblador de paquetes X.25 (packet assembler/disassembler, PAD). Un PAD permite o uso de terminais e conexións de módems sen necesidade de hardware e conectividade de clientes costosa para falar directamente a X.25. O único requisito para un PAD de acceso remoto é o número telefónico do servicio de PAD para o operador.

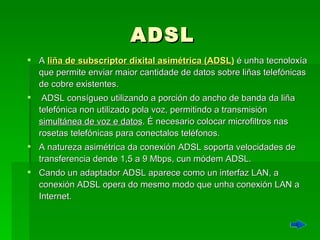

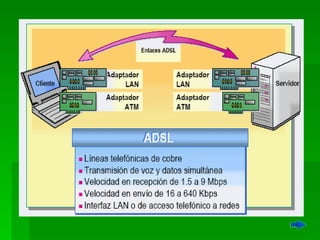

25. ADSL A liña de subscriptor dixital asimétrica (ADSL) é unha tecnoloxía que permite enviar maior cantidade de datos sobre liñas telefónicas de cobre existentes. ADSL consígueo utilizando a porción do ancho de banda da liña telefónica non utilizado pola voz, permitindo a transmisión simultánea de voz e datos . É necesario colocar microfiltros nas rosetas telefónicas para conectalos teléfonos. A natureza asimétrica da conexión ADSL soporta velocidades de transferencia dende 1,5 a 9 Mbps, cun módem ADSL. Cando un adaptador ADSL aparece como un interfaz LAN, a conexión ADSL opera do mesmo modo que unha conexión LAN a Internet.
