Il documento analizza un caso studio sulla virtualizzazione di un web server per il sistema informativo ambientale in Piemonte, evidenziando la razionalizzazione delle risorse, la semplificazione della gestione e l'aumento della scalabilità. Si sottolineano anche i vantaggi, come la maggiore sicurezza, efficienza energetica e integrazione con i sistemi esistenti. Le simulazioni mostrano prestazioni paragonabili o superiori a quelle del server fisico, con facilità di configurazione e scalabilità elevata.

1. Case study: Arpa Piemonte
Virtualizzazione web server del
Sistema Informativo Ambientale
Alessandro Assom
14 giugno 2013
Private Cloud per le
amministrazioni piemontesi

2. 14/06/2013

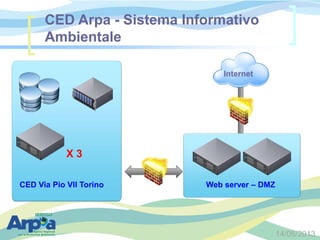

CED Via Pio VII Torino Web server – DMZ
Internet
X 3
CED Arpa - Sistema Informativo
Ambientale

3. 14/06/2013

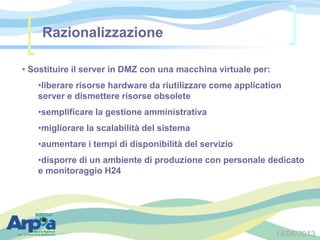

Razionalizzazione
• Sostituire il server in DMZ con una macchina virtuale per:
•liberare risorse hardware da riutilizzare come application
server e dismettere risorse obsolete
•semplificare la gestione amministrativa
•migliorare la scalabilità del sistema
•aumentare i tempi di disponibilità del servizio
•disporre di un ambiente di produzione con personale dedicato
e monitoraggio H24

4. 14/06/2013

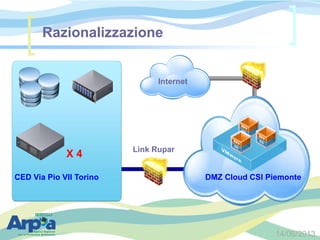

Razionalizzazione
CED Via Pio VII Torino
Internet
X 4
DMZ Cloud CSI Piemonte
Internet
Link Rupar

5. 14/06/2013
• Possibilità di aumentare facilmente le risorse
elaborative in caso di emergenza o di maggiore traffico.
• Possibilità di disporre facilmente di spazio disco
aggiuntivo.
Vantaggi: diffusione dei servizi

6. 14/06/2013

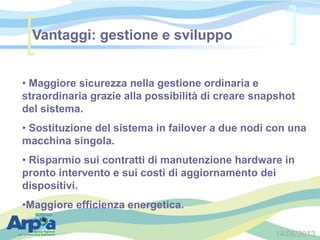

• Maggiore sicurezza nella gestione ordinaria e
straordinaria grazie alla possibilità di creare snapshot
del sistema.
• Sostituzione del sistema in failover a due nodi con una
macchina singola.
• Risparmio sui contratti di manutenzione hardware in
pronto intervento e sui costi di aggiornamento dei
dispositivi.
•Maggiore efficienza energetica.
Vantaggi: gestione e sviluppo

7. 14/06/2013

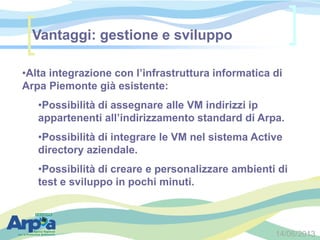

•Alta integrazione con l’infrastruttura informatica di
Arpa Piemonte già esistente:
•Possibilità di assegnare alle VM indirizzi ip
appartenenti all’indirizzamento standard di Arpa.
•Possibilità di integrare le VM nel sistema Active
directory aziendale.
•Possibilità di creare e personalizzare ambienti di
test e sviluppo in pochi minuti.
Vantaggi: gestione e sviluppo

8. 14/06/2013

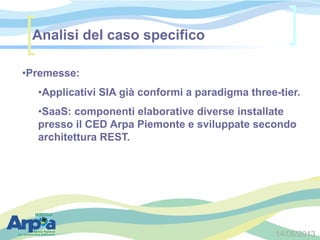

•Premesse:
•Applicativi SIA già conformi a paradigma three-tier.
•SaaS: componenti elaborative diverse installate
presso il CED Arpa Piemonte e sviluppate secondo
architettura REST.
Analisi del caso specifico

9. 14/06/2013

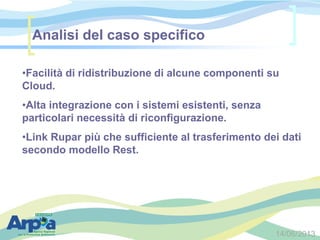

•Facilità di ridistribuzione di alcune componenti su
Cloud.
•Alta integrazione con i sistemi esistenti, senza
particolari necessità di riconfigurazione.
•Link Rupar più che sufficiente al trasferimento dei dati
secondo modello Rest.
Analisi del caso specifico

10. 14/06/2013

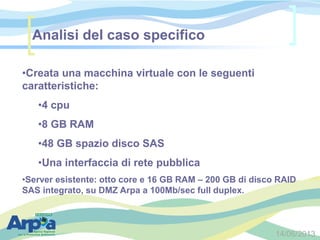

•Creata una macchina virtuale con le seguenti
caratteristiche:
•4 cpu
•8 GB RAM
•48 GB spazio disco SAS
•Una interfaccia di rete pubblica
•Server esistente: otto core e 16 GB RAM – 200 GB di disco RAID
SAS integrato, su DMZ Arpa a 100Mb/sec full duplex.
Analisi del caso specifico

11. 14/06/2013
•Valutazione approssimativa delle prestazioni:
•Utilizzando Apache JMeter si effettuano richieste di
caricamento dalla homepage dei servizi del SIA.
•Il caricamento della homepage comporta l’utilizzo di tutta la
catena elaborativa: webserver – application server tomat –
application server cartografici – basi dati Oracle.
Analisi del caso specifico

12. 14/06/2013

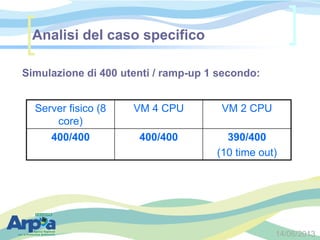

Simulazione di 400 utenti / ramp-up 1 secondo:
Analisi del caso specifico
Server fisico (8
core)
VM 4 CPU VM 2 CPU
400/400 400/400 390/400
(10 time out)

13. 14/06/2013

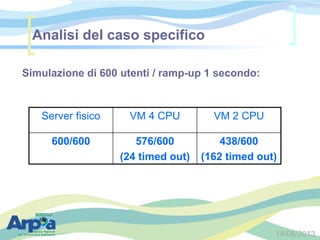

Simulazione di 600 utenti / ramp-up 1 secondo:
Analisi del caso specifico
Server fisico VM 4 CPU VM 2 CPU
600/600 576/600
(24 timed out)
438/600
(162 timed out)

14. 14/06/2013

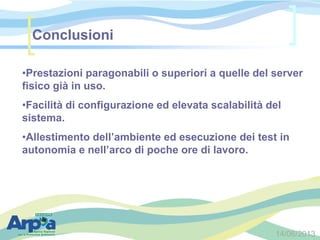

Conclusioni
•Prestazioni paragonabili o superiori a quelle del server
fisico già in uso.
•Facilità di configurazione ed elevata scalabilità del
sistema.
•Allestimento dell’ambiente ed esecuzione dei test in
autonomia e nell’arco di poche ore di lavoro.
