Aisanux安装光盘分析

Asianux 安装光盘分析

中科院软件所基础软件中心程光瑶

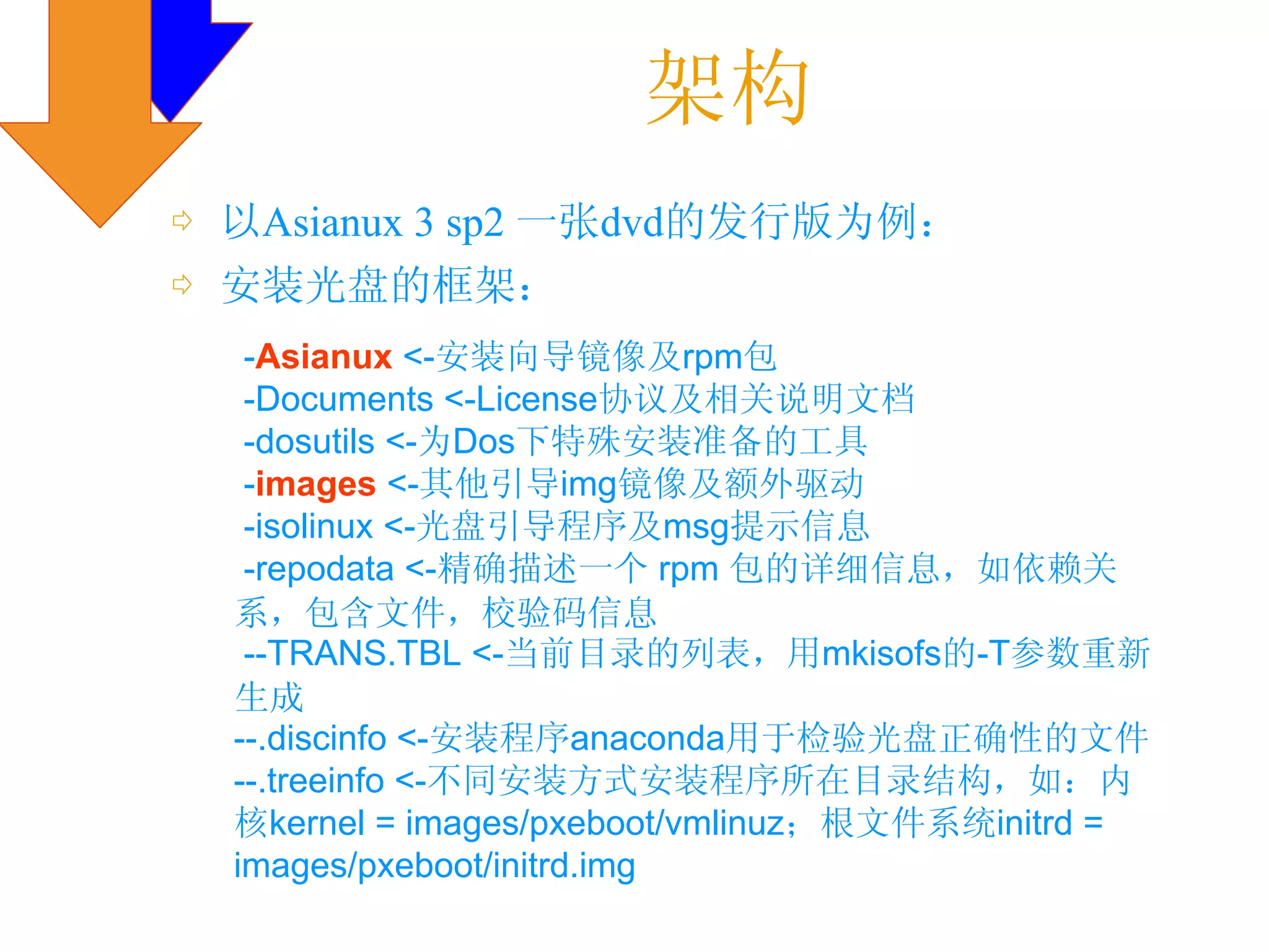

架构
⇨ 以Asianux 3 sp2 一张dvd的发行版为例：
⇨ 安装光盘的框架：
-Asianux <-安装向导镜像及rpm包
-Documents <-License协议及相关说明文档
-dosutils <-为Dos下特殊安装准备的工具
-images <-其他引导img镜像及额外驱动
-isolinux <-光盘引导程序及msg提示信息
-repodata <-精确描述一个 rpm 包的详细信息，如依赖关
系，包含文件，校验码信息
--TRANS.TBL <-当前目录的列表，用mkisofs的-T参数重新
生成
--.discinfo <-安装程序anaconda用于检验光盘正确性的文件
--.treeinfo <-不同安装方式安装程序所在目录结构，如：内
核kernel = images/pxeboot/vmlinuz；根文件系统initrd =
images/pxeboot/initrd.img

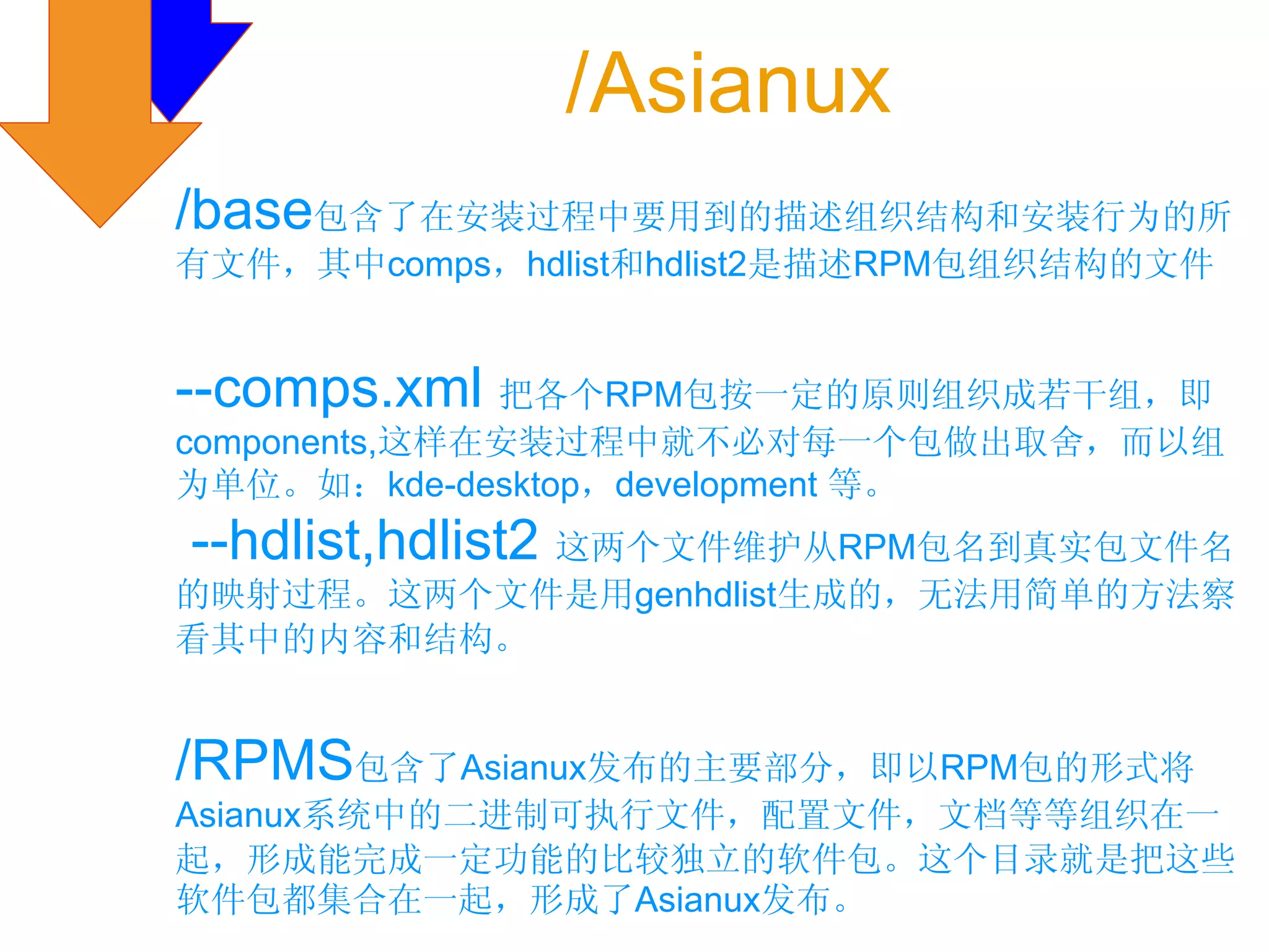

/Asianux
/base包含了在安装过程中要用到的描述组织结构和安装行为的所
有文件，其中comps，hdlist和hdlist2是描述RPM包组织结构的文件

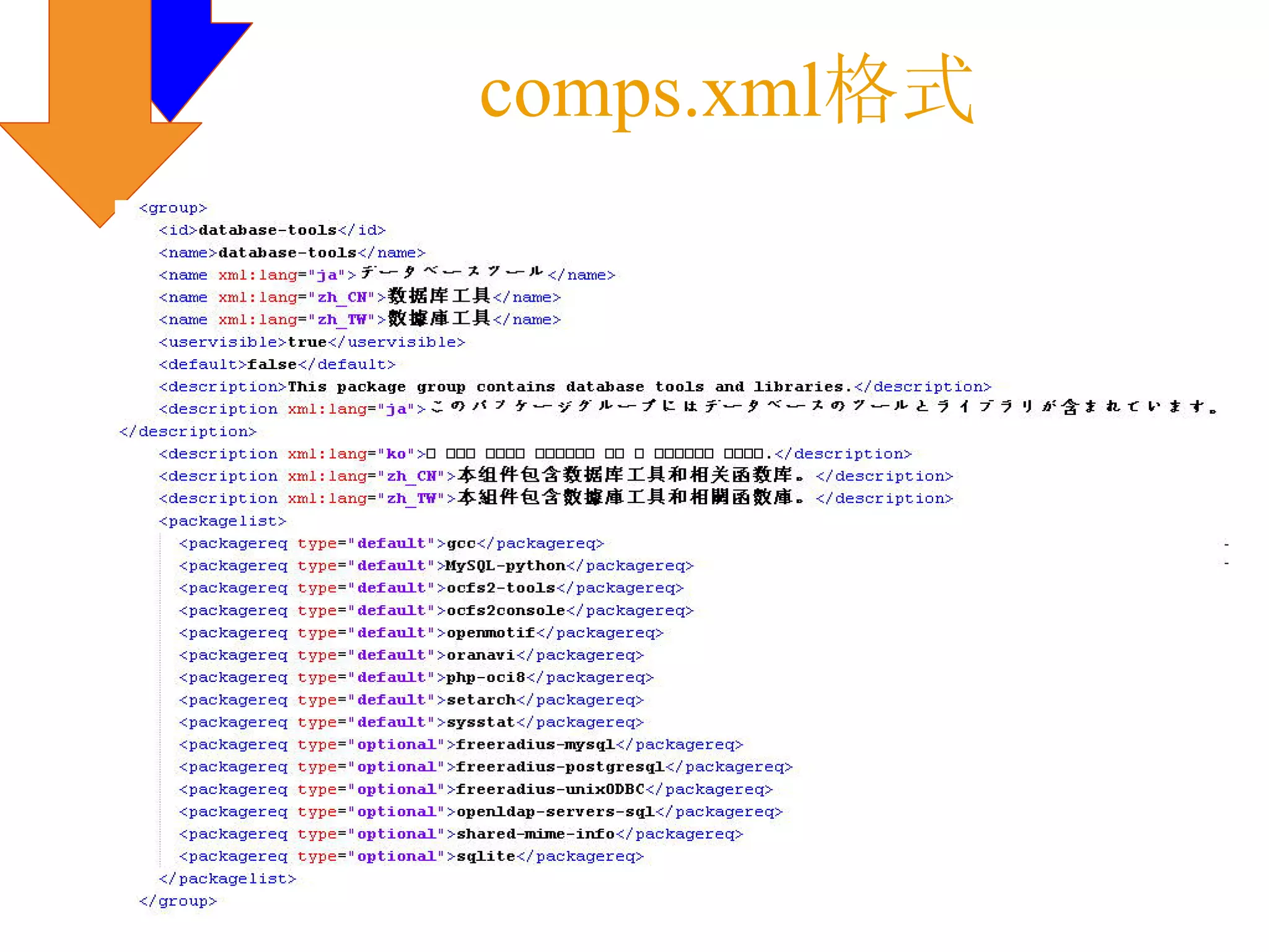

--comps.xml 把各个RPM包按一定的原则组织成若干组，即
components,这样在安装过程中就不必对每一个包做出取舍，而以组
为单位。如：kde-desktop，development 等。
--hdlist,hdlist2 这两个文件维护从RPM包名到真实包文件名
的映射过程。这两个文件是用genhdlist生成的，无法用简单的方法察
看其中的内容和结构。

/RPMS包含了Asianux发布的主要部分，即以RPM包的形式将
Asianux系统中的二进制可执行文件，配置文件，文档等等组织在一
起，形成能完成一定功能的比较独立的软件包。这个目录就是把这些
软件包都集合在一起，形成了Asianux发布。

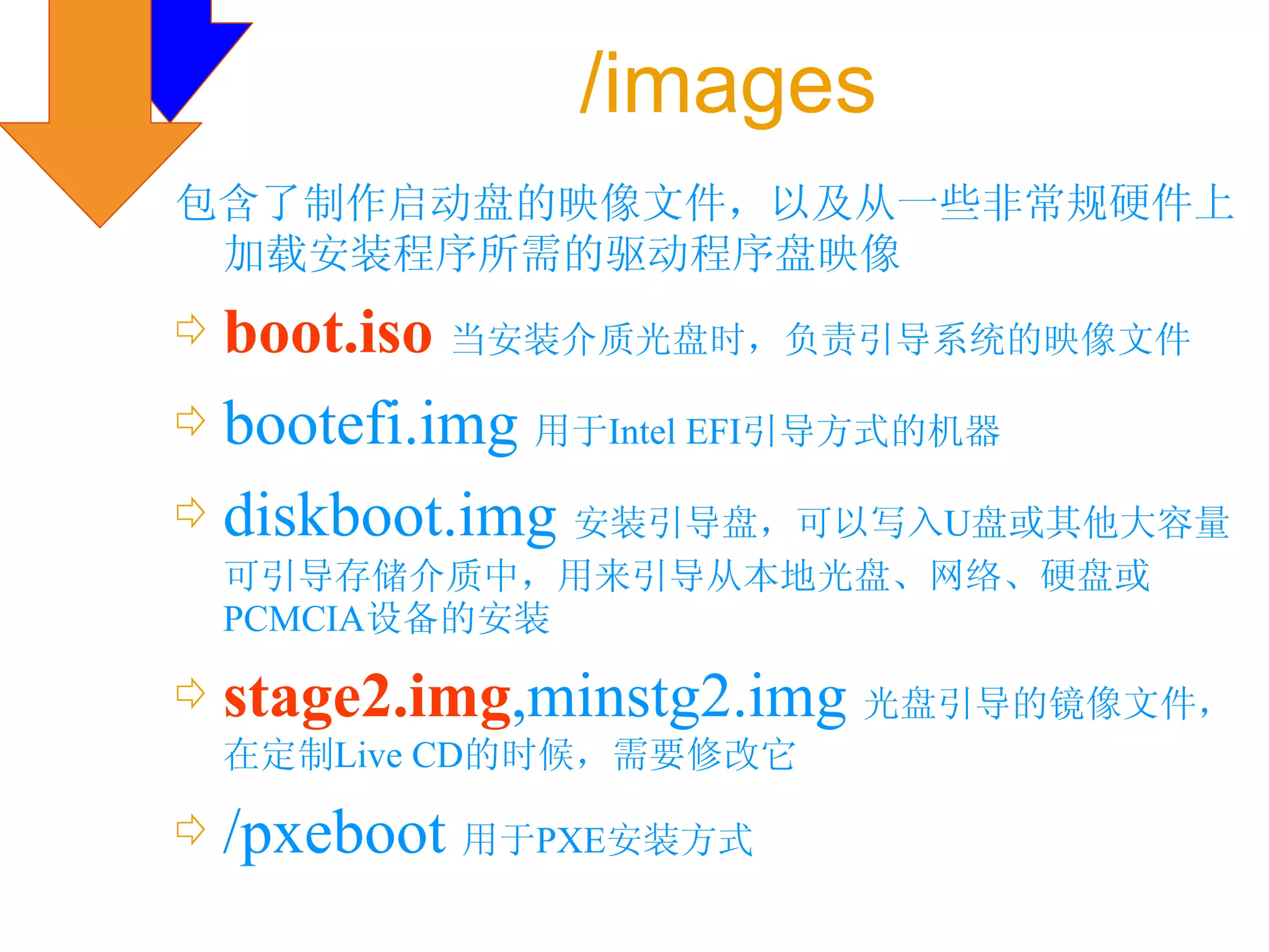

/images
包含了制作启动盘的映像文件，以及从一些非常规硬件上
加载安装程序所需的驱动程序盘映像
⇨ boot.iso 当安装介质光盘时，负责引导系统的映像文件
⇨ bootefi.img 用于Intel EFI引导方式的机器
⇨ diskboot.img 安装引导盘，可以写入U盘或其他大容量
可引导存储介质中，用来引导从本地光盘、网络、硬盘或
PCMCIA设备的安装

⇨ stage2.img,minstg2.img 光盘引导的镜像文件，
在定制Live CD的时候，需要修改它

⇨ /pxeboot 用于PXE安装方式

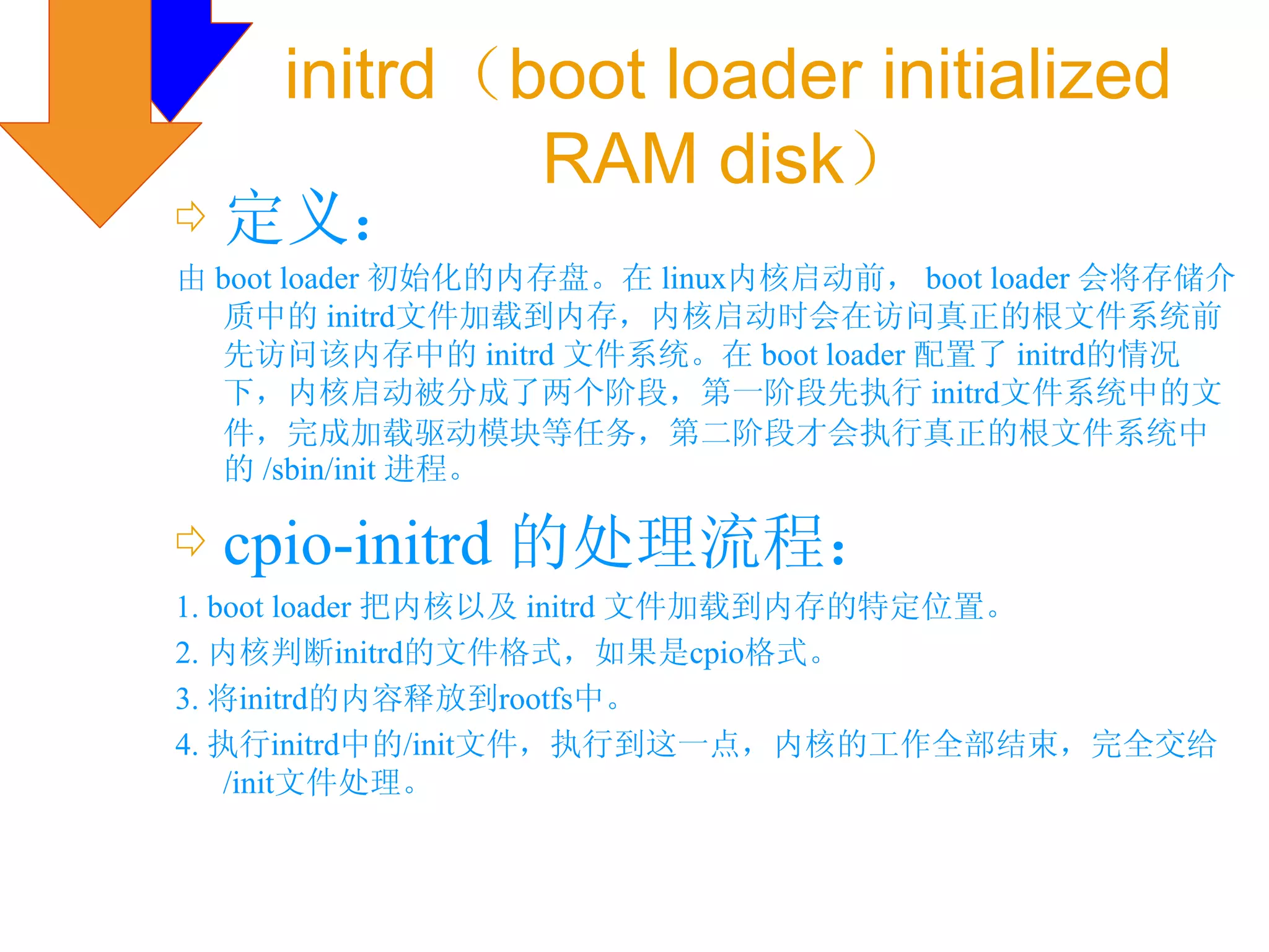

initrd（boot loader initialized
RAM disk）
⇨ 定义：
由 boot loader 初始化的内存盘。在 linux内核启动前， boot loader 会将存储介
质中的 initrd文件加载到内存，内核启动时会在访问真正的根文件系统前
先访问该内存中的 initrd 文件系统。在 boot loader 配置了 initrd的情况
下，内核启动被分成了两个阶段，第一阶段先执行 initrd文件系统中的文
件，完成加载驱动模块等任务，第二阶段才会执行真正的根文件系统中
的 /sbin/init 进程。

⇨ cpio-initrd 的处理流程：
1. boot loader 把内核以及 initrd 文件加载到内存的特定位置。
2. 内核判断initrd的文件格式，如果是cpio格式。
3. 将initrd的内容释放到rootfs中。
4. 执行initrd中的/init文件，执行到这一点，内核的工作全部结束，完全交给
/init文件处理。

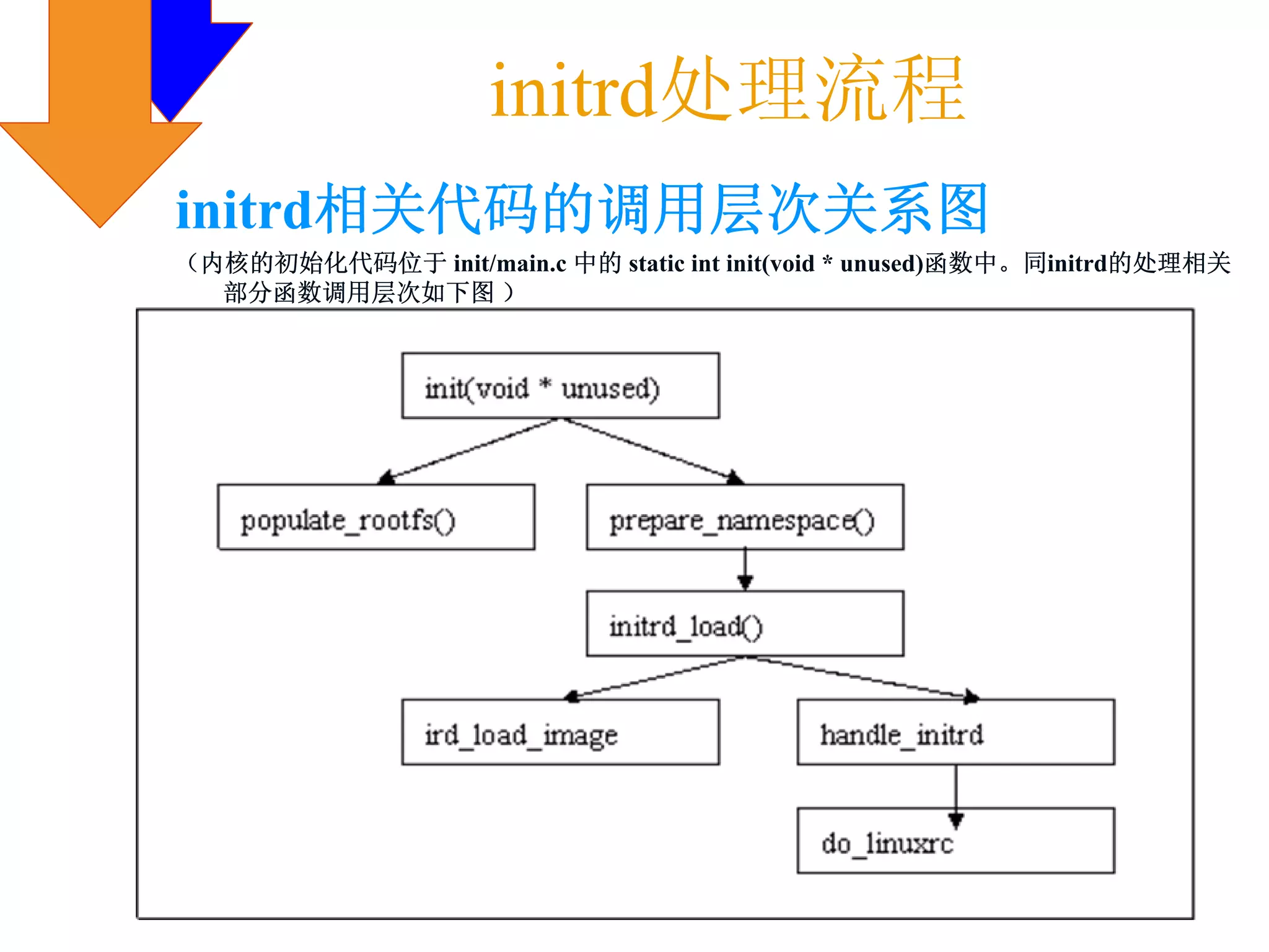

initrd处理流程
initrd相关代码的调用层次关系图
（内核的初始化代码位于 init/main.c 中的 static int init(void * unused)函数中。同initrd的处理相关
部分函数调用层次如下图）

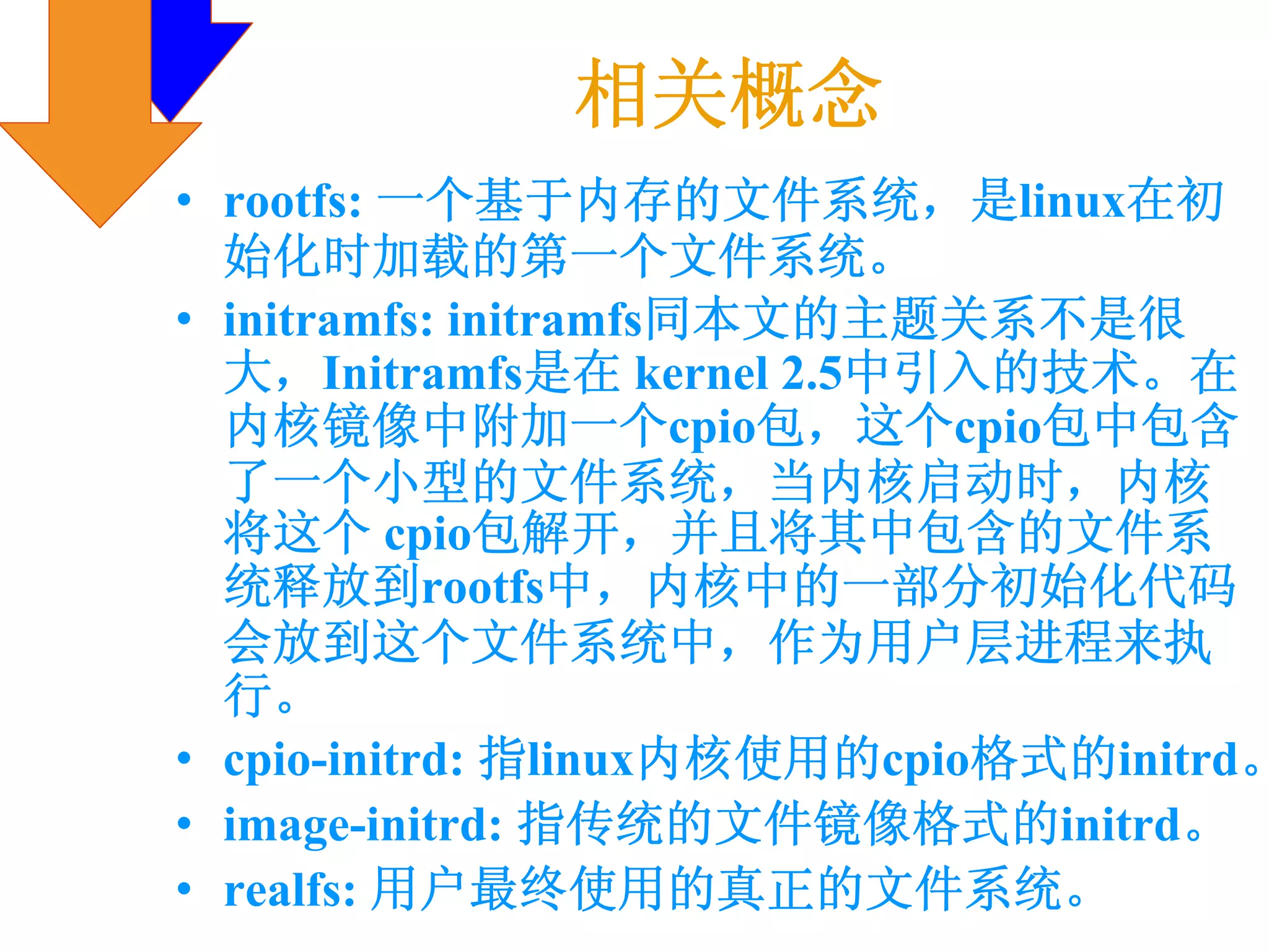

相关概念
• rootfs: 一个基于内存的文件系统，是linux在初
始化时加载的第一个文件系统。
• initramfs: initramfs同本文的主题关系不是很
大，Initramfs是在 kernel 2.5中引入的技术。在
内核镜像中附加一个cpio包，这个cpio包中包含
了一个小型的文件系统，当内核启动时，内核
将这个 cpio包解开，并且将其中包含的文件系
统释放到rootfs中，内核中的一部分初始化代码
会放到这个文件系统中，作为用户层进程来执
行。
• cpio-initrd: 指linux内核使用的cpio格式的initrd。
• image-initrd: 指传统的文件镜像格式的initrd。
• realfs: 用户最终使用的真正的文件系统。

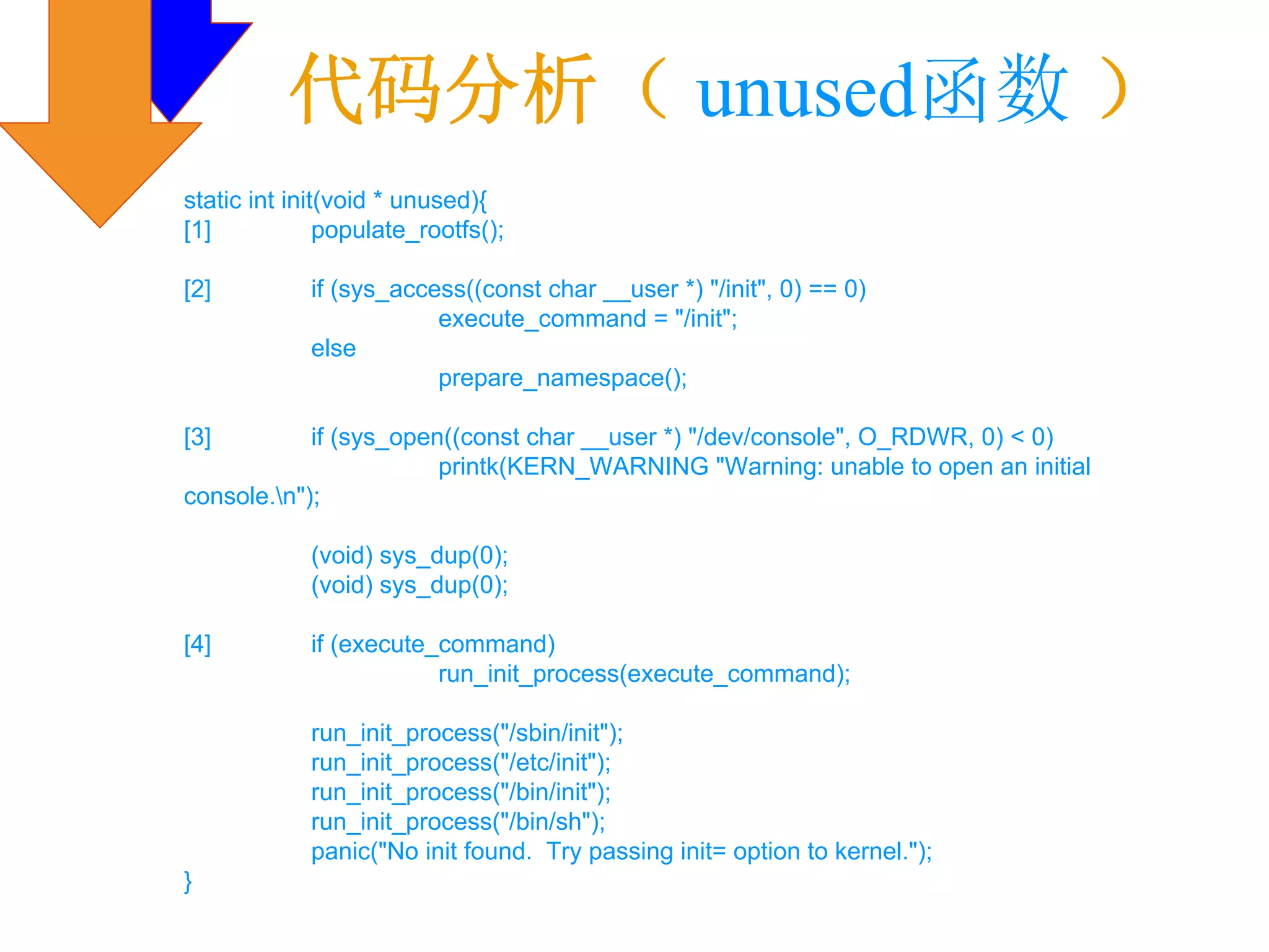

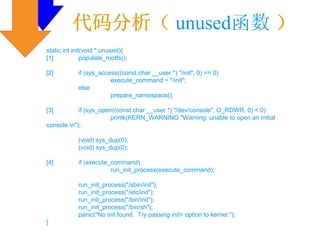

代码分析（ unused函数）
static int init(void * unused){
[1] populate_rootfs();

[2] if (sys_access((const char __user *) "/init", 0) == 0)
execute_command = "/init";
else
prepare_namespace();

[3] if (sys_open((const char __user *) "/dev/console", O_RDWR, 0) < 0)
printk(KERN_WARNING "Warning: unable to open an initial
console.n");

(void) sys_dup(0);
(void) sys_dup(0);

[4] if (execute_command)
run_init_process(execute_command);

run_init_process("/sbin/init");
run_init_process("/etc/init");
run_init_process("/bin/init");
run_init_process("/bin/sh");
panic("No init found. Try passing init= option to kernel.");
}

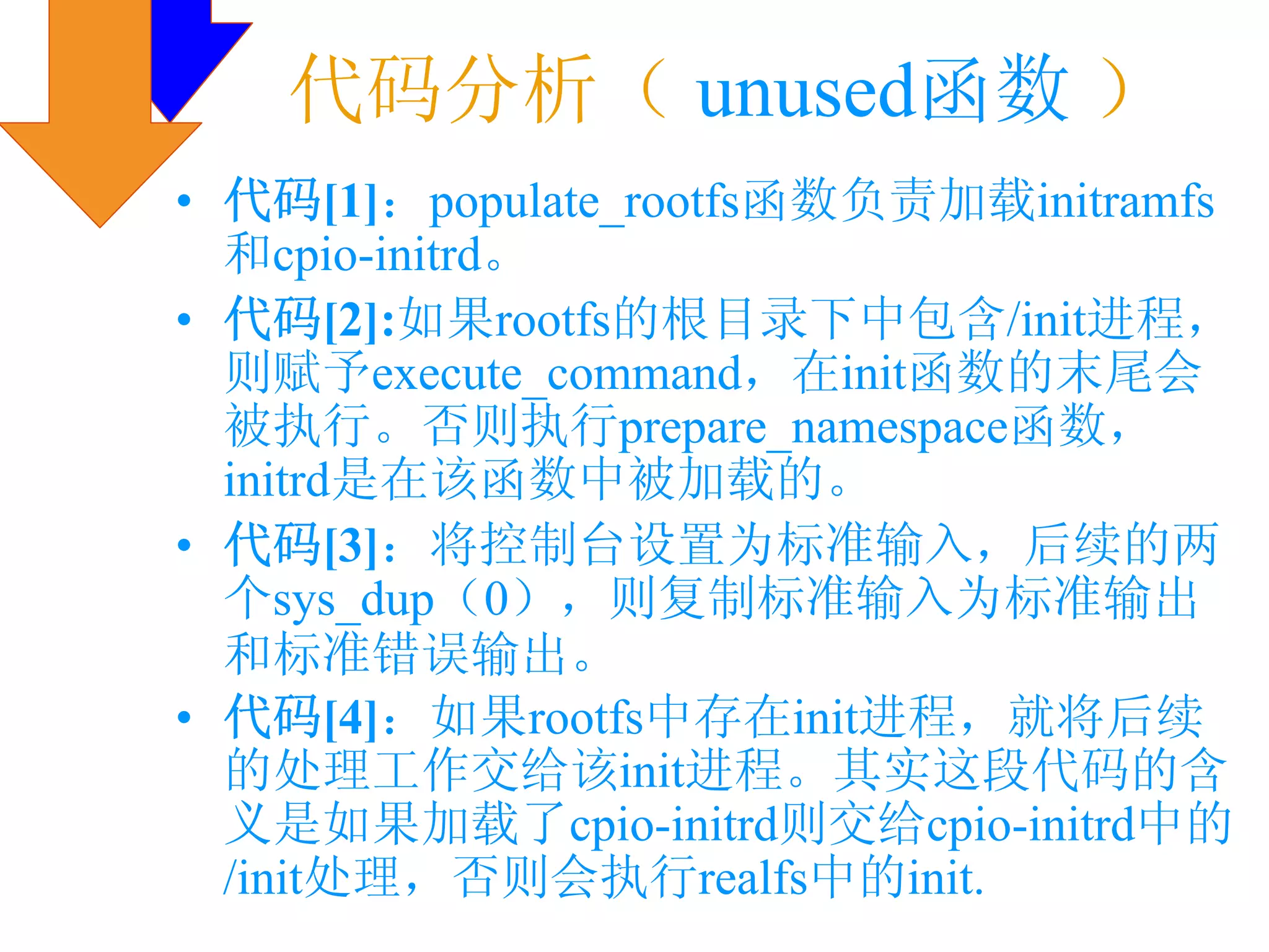

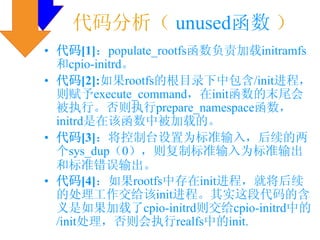

代码分析（ unused函数）
• 代码[1]：populate_rootfs函数负责加载initramfs
和cpio-initrd。
• 代码[2]:如果rootfs的根目录下中包含/init进程，
则赋予execute_command，在init函数的末尾会
被执行。否则执行prepare_namespace函数，
initrd是在该函数中被加载的。
• 代码[3]：将控制台设置为标准输入，后续的两
个sys_dup（0），则复制标准输入为标准输出
和标准错误输出。
• 代码[4]：如果rootfs中存在init进程，就将后续
的处理工作交给该init进程。其实这段代码的含
义是如果加载了cpio-initrd则交给cpio-initrd中的
/init处理，否则会执行realfs中的init.

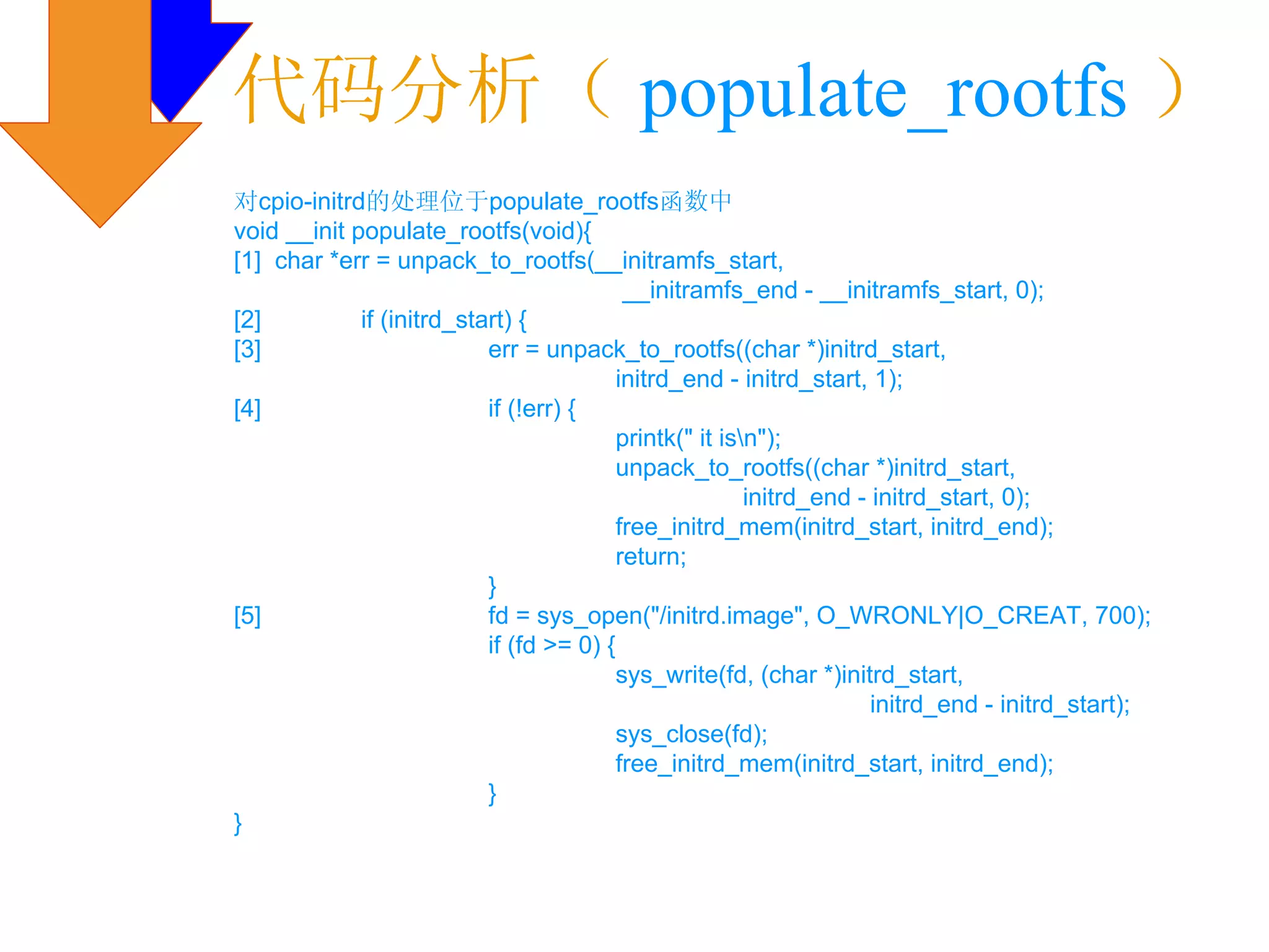

代码分析（ populate_rootfs ）
对cpio-initrd的处理位于populate_rootfs函数中
void __init populate_rootfs(void){
[1] char *err = unpack_to_rootfs(__initramfs_start,
__initramfs_end - __initramfs_start, 0);
[2] if (initrd_start) {
[3] err = unpack_to_rootfs((char *)initrd_start,
initrd_end - initrd_start, 1);
[4] if (!err) {
printk(" it isn");
unpack_to_rootfs((char *)initrd_start,
initrd_end - initrd_start, 0);
free_initrd_mem(initrd_start, initrd_end);
return;
}
[5] fd = sys_open("/initrd.image", O_WRONLY|O_CREAT, 700);
if (fd >= 0) {
sys_write(fd, (char *)initrd_start,
initrd_end - initrd_start);
sys_close(fd);
free_initrd_mem(initrd_start, initrd_end);
}
}

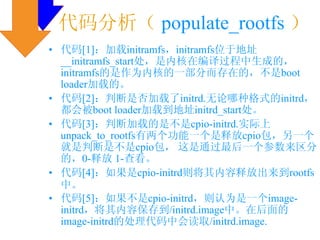

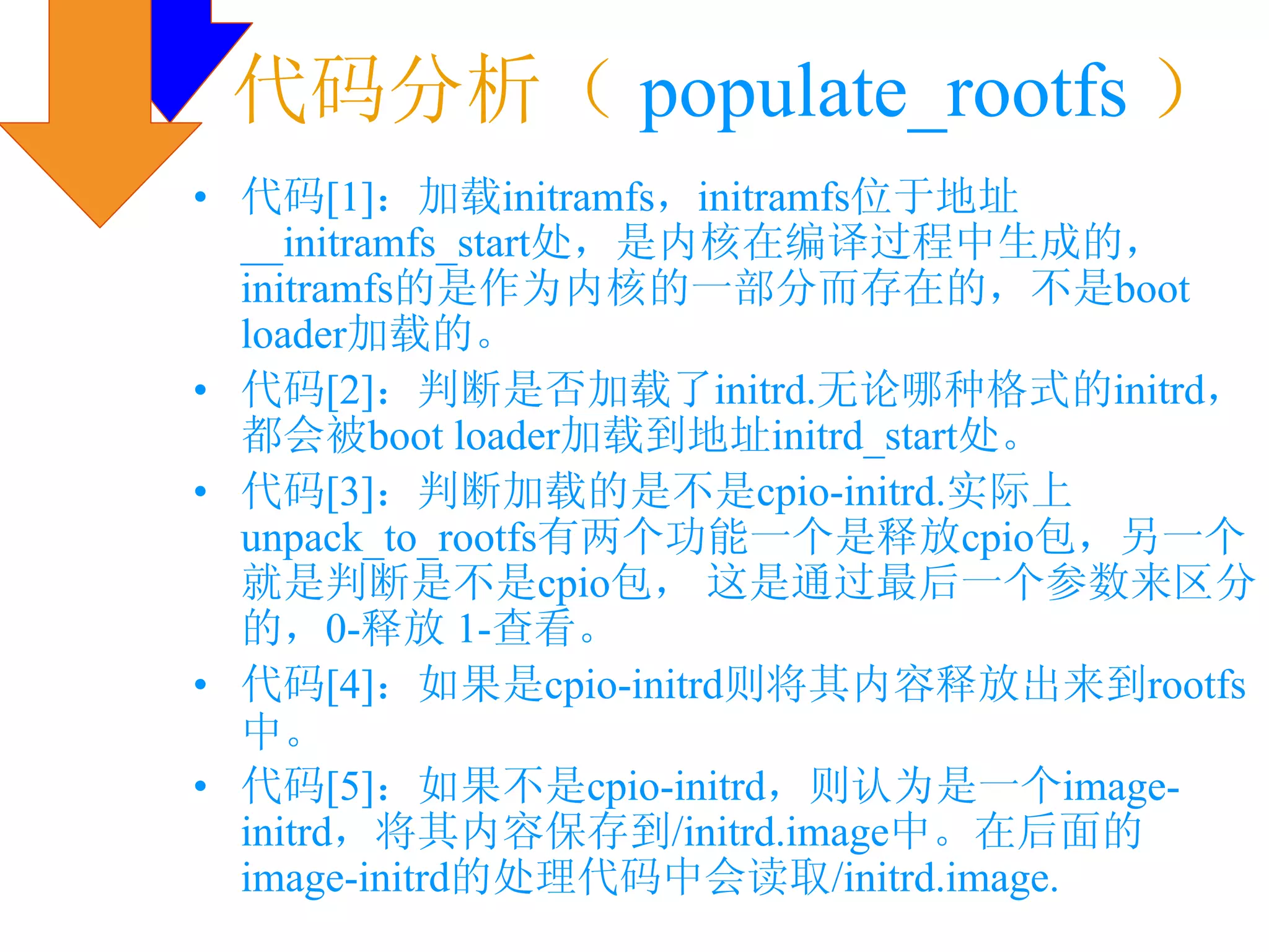

代码分析（ populate_rootfs ）
• 代码[1]：加载initramfs，initramfs位于地址
__initramfs_start处，是内核在编译过程中生成的，
initramfs的是作为内核的一部分而存在的，不是boot
loader加载的。
• 代码[2]：判断是否加载了initrd.无论哪种格式的initrd，
都会被boot loader加载到地址initrd_start处。
• 代码[3]：判断加载的是不是cpio-initrd.实际上
unpack_to_rootfs有两个功能一个是释放cpio包，另一个
就是判断是不是cpio包，这是通过最后一个参数来区分
的，0-释放 1-查看。
• 代码[4]：如果是cpio-initrd则将其内容释放出来到rootfs
中。
• 代码[5]：如果不是cpio-initrd，则认为是一个image-
initrd，将其内容保存到/initrd.image中。在后面的
image-initrd的处理代码中会读取/initrd.image.

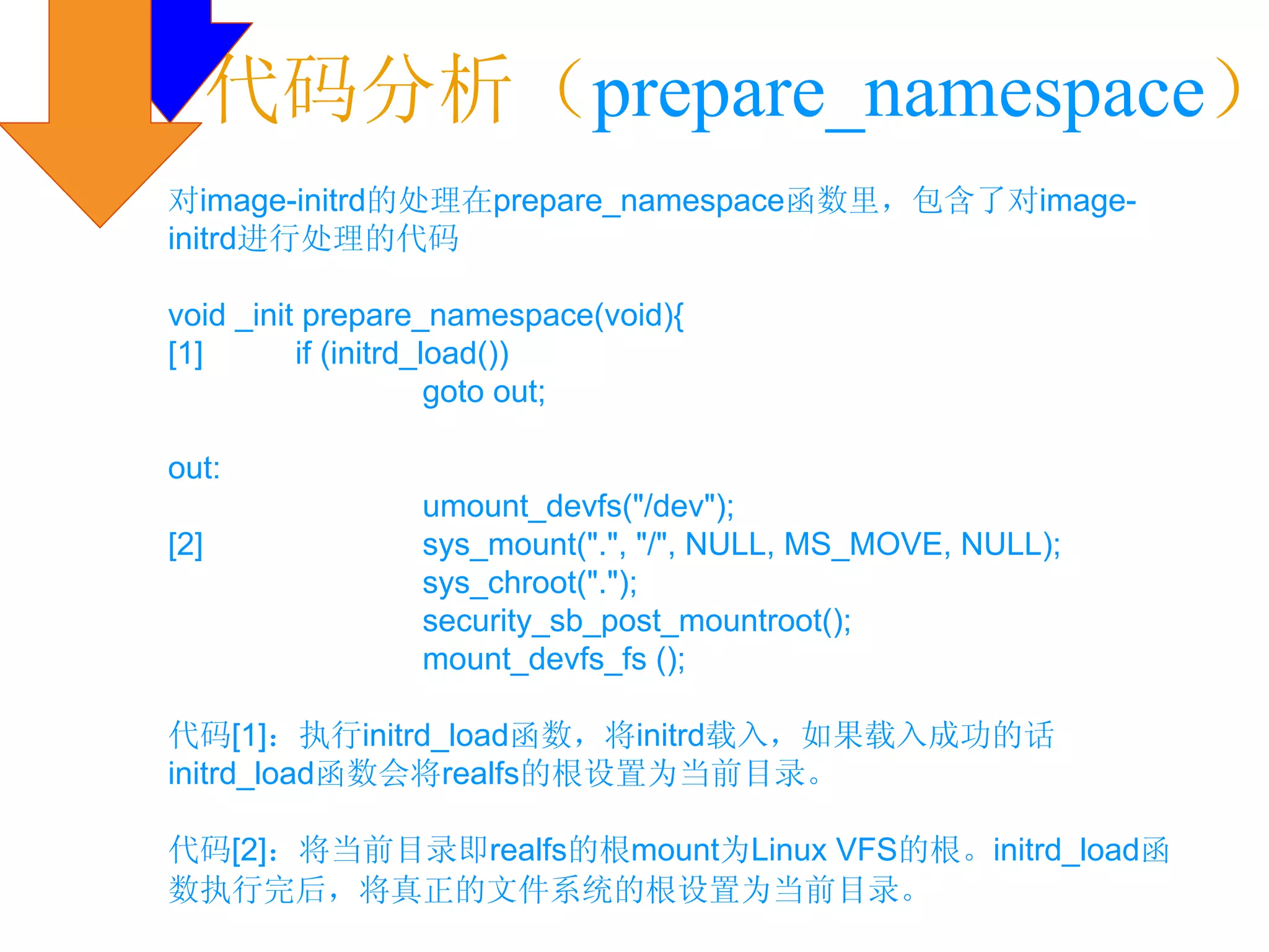

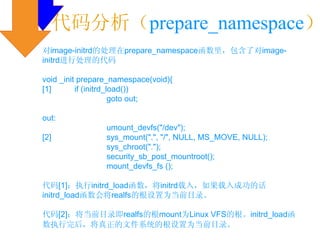

代码分析（prepare_namespace）
对image-initrd的处理在prepare_namespace函数里，包含了对image-
initrd进行处理的代码

void _init prepare_namespace(void){
[1] if (initrd_load())
goto out;

out:
umount_devfs("/dev");
[2] sys_mount(".", "/", NULL, MS_MOVE, NULL);
sys_chroot(".");
security_sb_post_mountroot();
mount_devfs_fs ();

代码[1]：执行initrd_load函数，将initrd载入，如果载入成功的话
initrd_load函数会将realfs的根设置为当前目录。

代码[2]：将当前目录即realfs的根mount为Linux VFS的根。initrd_load函
数执行完后，将真正的文件系统的根设置为当前目录。

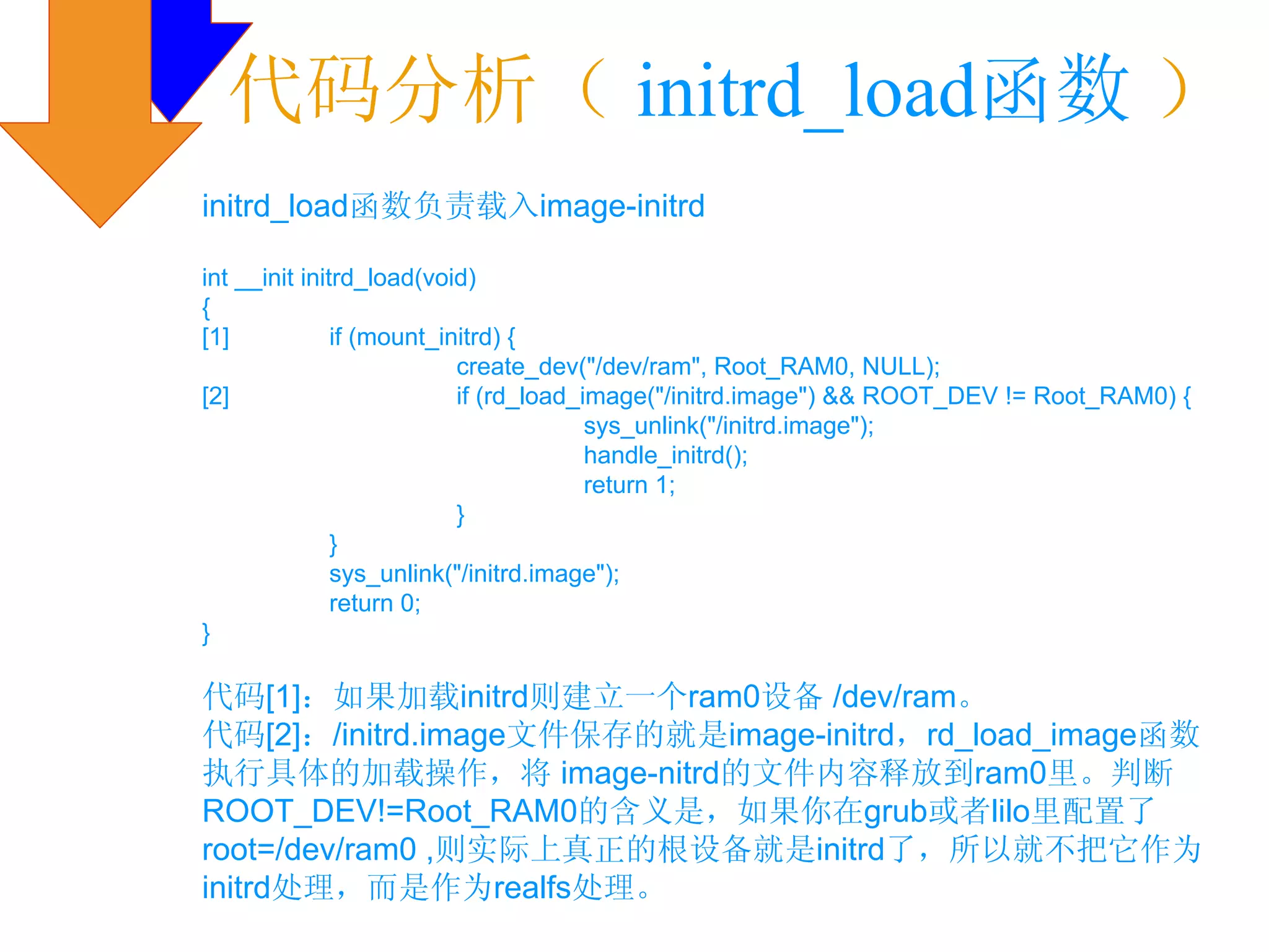

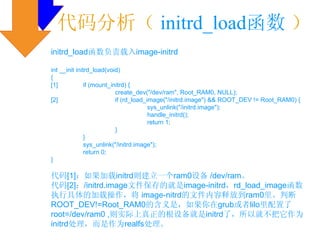

代码分析（ initrd_load函数）
initrd_load函数负责载入image-initrd

int __init initrd_load(void)
{
[1] if (mount_initrd) {
create_dev("/dev/ram", Root_RAM0, NULL);
[2] if (rd_load_image("/initrd.image") && ROOT_DEV != Root_RAM0) {
sys_unlink("/initrd.image");
handle_initrd();
return 1;
}
}
sys_unlink("/initrd.image");
return 0;
}

代码[1]：如果加载initrd则建立一个ram0设备 /dev/ram。
代码[2]：/initrd.image文件保存的就是image-initrd，rd_load_image函数
执行具体的加载操作，将 image-nitrd的文件内容释放到ram0里。判断
ROOT_DEV!=Root_RAM0的含义是，如果你在grub或者lilo里配置了
root=/dev/ram0 ,则实际上真正的根设备就是initrd了，所以就不把它作为
initrd处理，而是作为realfs处理。

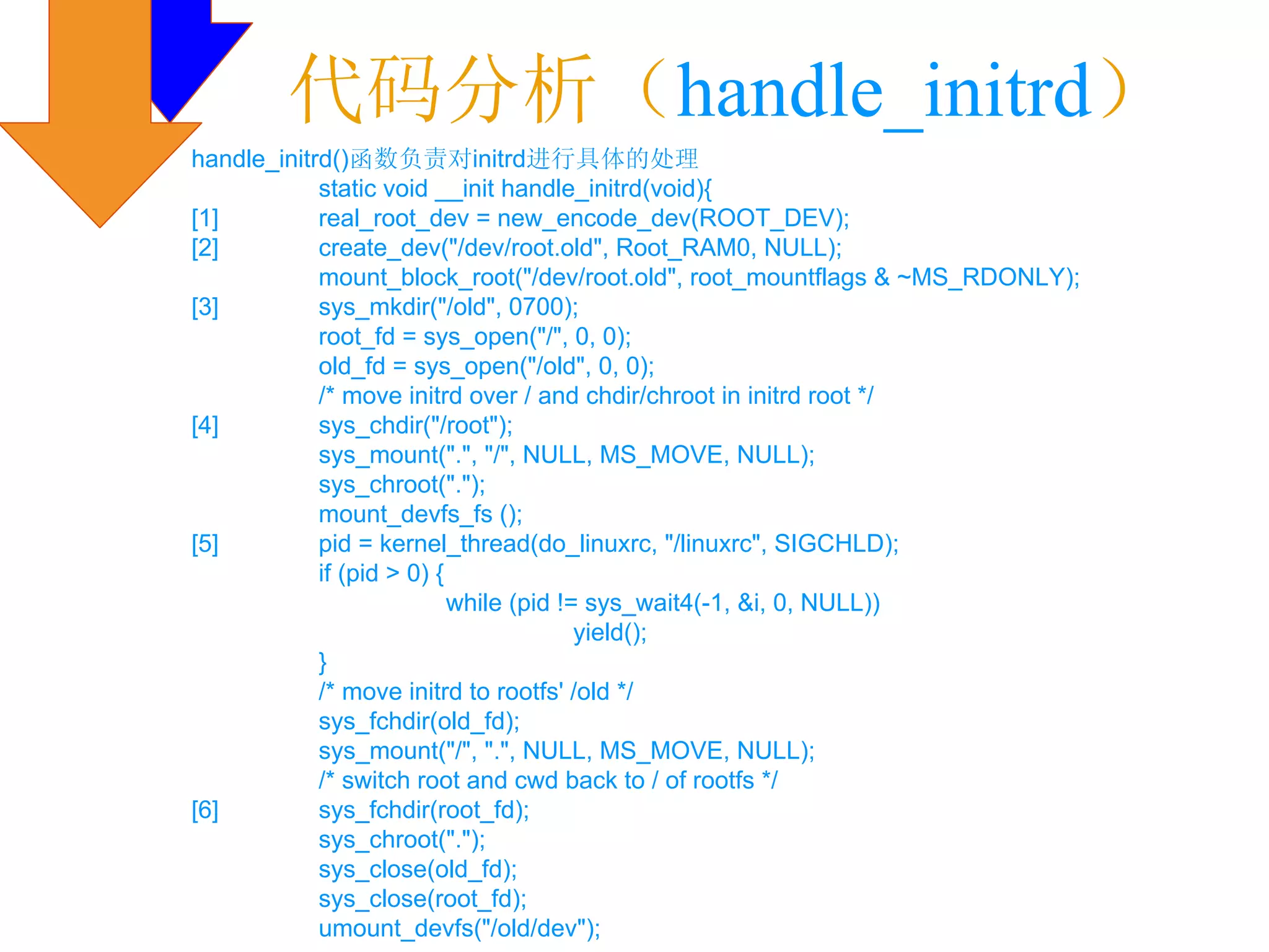

代码分析（handle_initrd）
handle_initrd()函数负责对initrd进行具体的处理
static void __init handle_initrd(void){
[1] real_root_dev = new_encode_dev(ROOT_DEV);
[2] create_dev("/dev/root.old", Root_RAM0, NULL);
mount_block_root("/dev/root.old", root_mountflags & ~MS_RDONLY);
[3] sys_mkdir("/old", 0700);
root_fd = sys_open("/", 0, 0);
old_fd = sys_open("/old", 0, 0);
/* move initrd over / and chdir/chroot in initrd root */
[4] sys_chdir("/root");
sys_mount(".", "/", NULL, MS_MOVE, NULL);
sys_chroot(".");
mount_devfs_fs ();
[5] pid = kernel_thread(do_linuxrc, "/linuxrc", SIGCHLD);
if (pid > 0) {
while (pid != sys_wait4(-1, &i, 0, NULL))
yield();
}
/* move initrd to rootfs' /old */
sys_fchdir(old_fd);
sys_mount("/", ".", NULL, MS_MOVE, NULL);
/* switch root and cwd back to / of rootfs */
[6] sys_fchdir(root_fd);
sys_chroot(".");
sys_close(old_fd);
sys_close(root_fd);
umount_devfs("/old/dev");

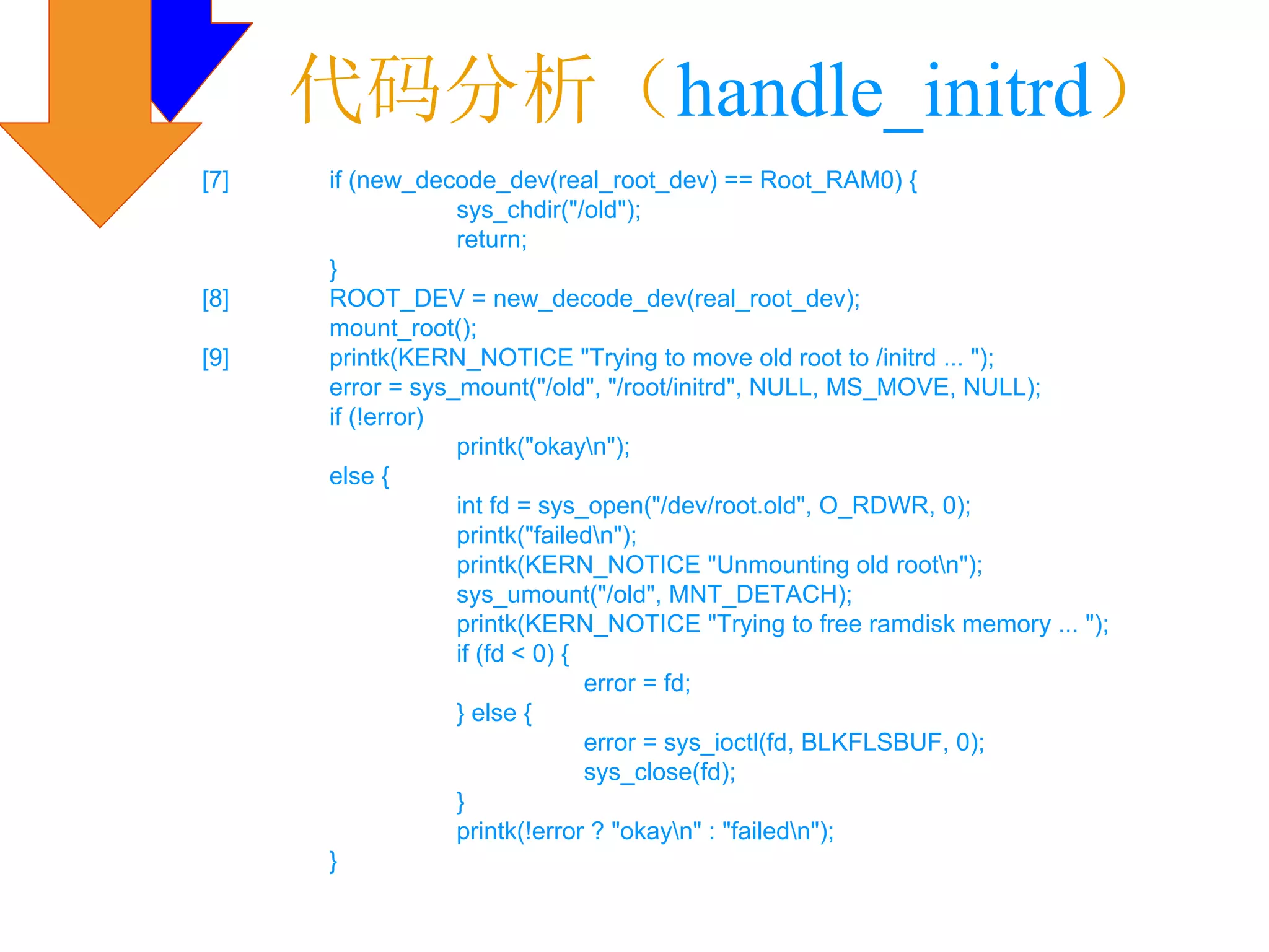

[7] if (new_decode_dev(real_root_dev) == Root_RAM0) {
sys_chdir("/old");
return;
}
[8] ROOT_DEV = new_decode_dev(real_root_dev);
mount_root();
[9] printk(KERN_NOTICE "Trying to move old root to /initrd ... ");
error = sys_mount("/old", "/root/initrd", NULL, MS_MOVE, NULL);
if (!error)
printk("okayn");
else {
int fd = sys_open("/dev/root.old", O_RDWR, 0);
printk("failedn");
printk(KERN_NOTICE "Unmounting old rootn");
sys_umount("/old", MNT_DETACH);
printk(KERN_NOTICE "Trying to free ramdisk memory ... ");
if (fd < 0) {
error = fd;
} else {
error = sys_ioctl(fd, BLKFLSBUF, 0);
sys_close(fd);
}
printk(!error ? "okayn" : "failedn");
}

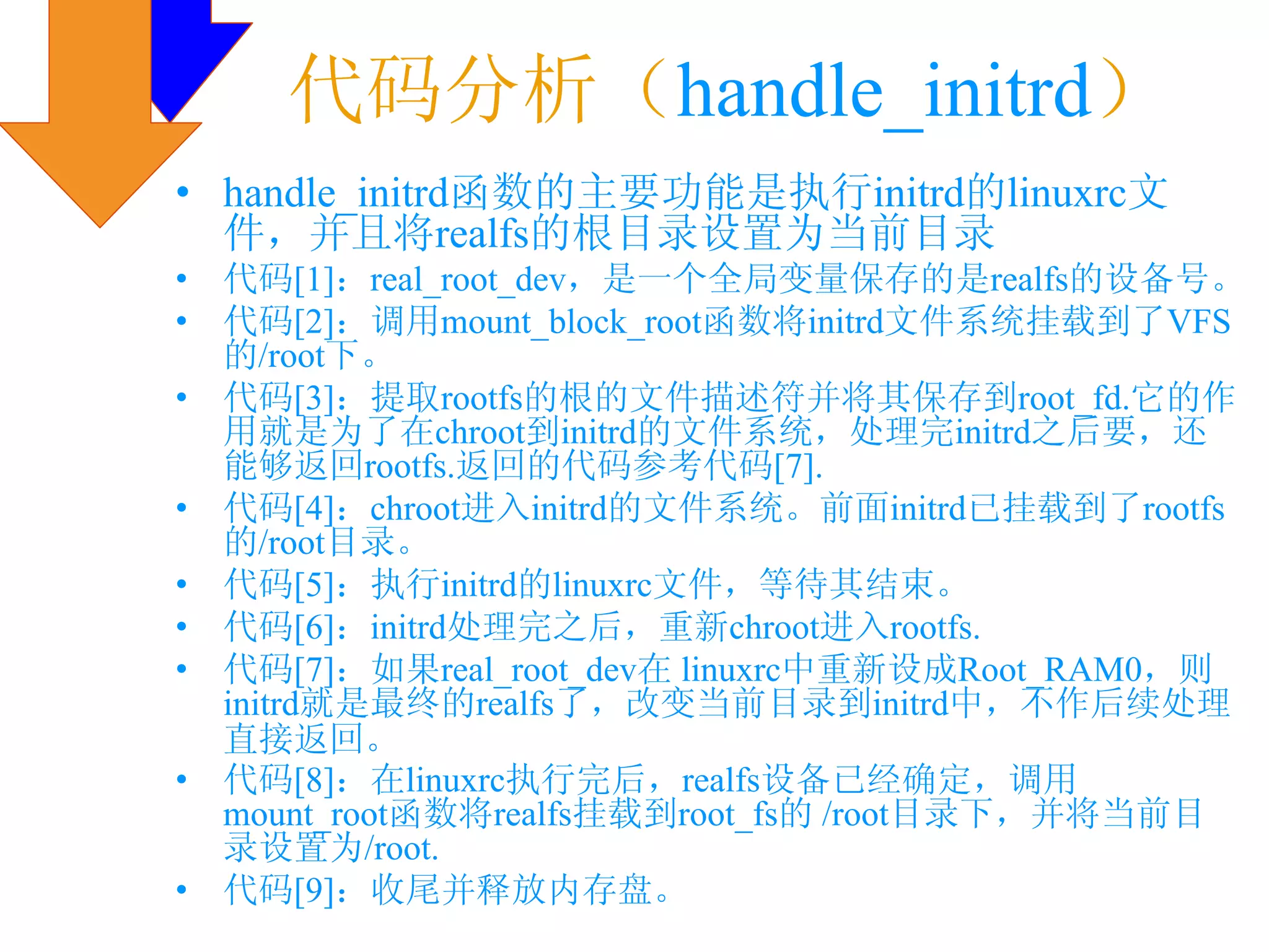

• handle_initrd函数的主要功能是执行initrd的linuxrc文
件，并且将realfs的根目录设置为当前目录
• 代码[1]：real_root_dev，是一个全局变量保存的是realfs的设备号。
• 代码[2]：调用mount_block_root函数将initrd文件系统挂载到了VFS
的/root下。
• 代码[3]：提取rootfs的根的文件描述符并将其保存到root_fd.它的作
用就是为了在chroot到initrd的文件系统，处理完initrd之后要，还
能够返回rootfs.返回的代码参考代码[7].
• 代码[4]：chroot进入initrd的文件系统。前面initrd已挂载到了rootfs
的/root目录。
• 代码[5]：执行initrd的linuxrc文件，等待其结束。
• 代码[6]：initrd处理完之后，重新chroot进入rootfs.
• 代码[7]：如果real_root_dev在 linuxrc中重新设成Root_RAM0，则
initrd就是最终的realfs了，改变当前目录到initrd中，不作后续处理
直接返回。
• 代码[8]：在linuxrc执行完后，realfs设备已经确定，调用
mount_root函数将realfs挂载到root_fs的 /root目录下，并将当前目
录设置为/root.
• 代码[9]：收尾并释放内存盘。

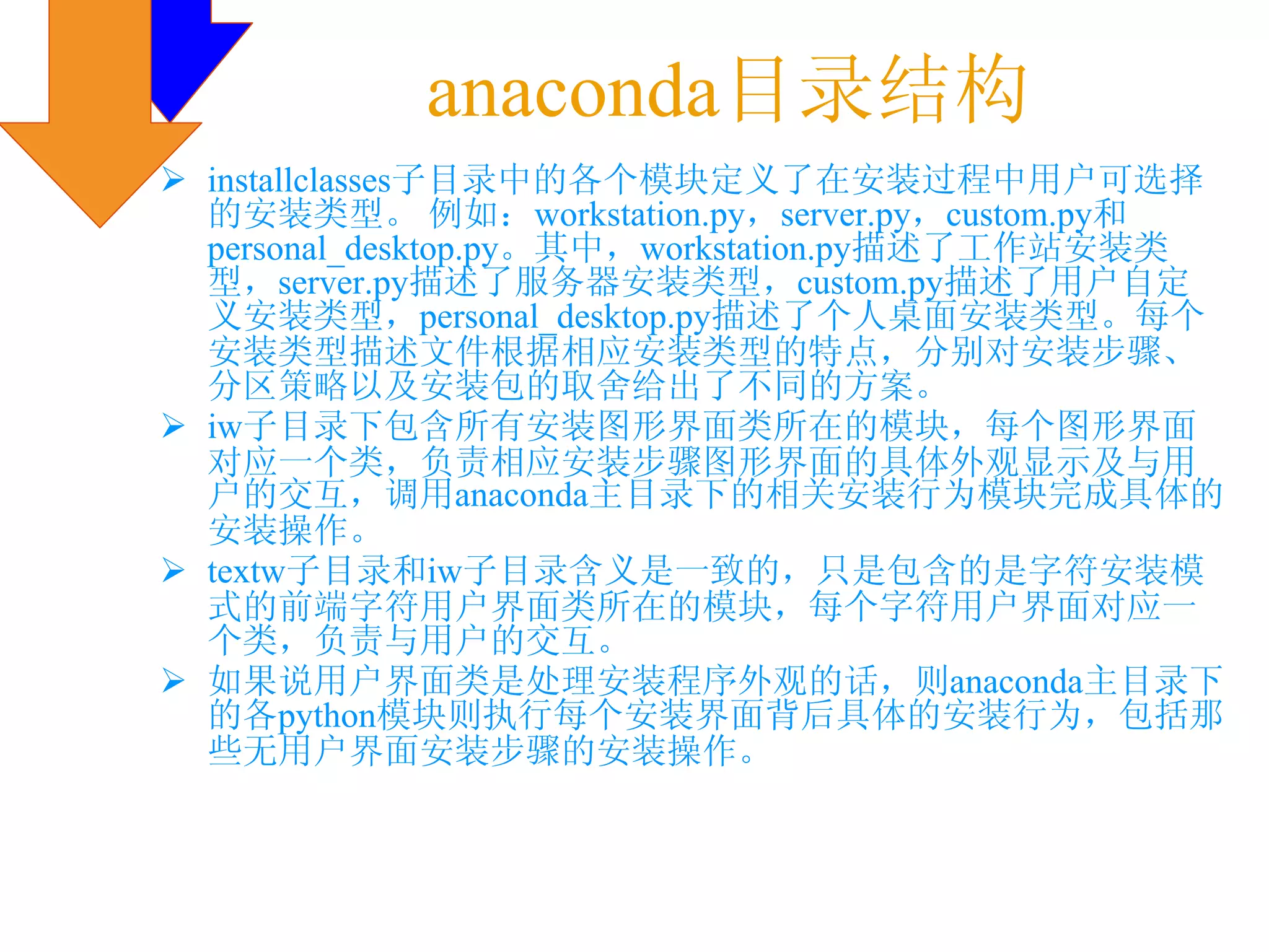

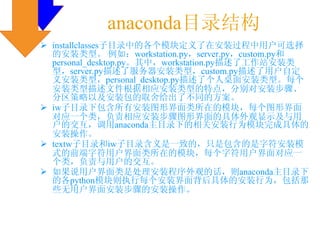

anaconda目录结构
installclasses子目录中的各个模块定义了在安装过程中用户可选择
的安装类型。例如：workstation.py，server.py，custom.py和
personal_desktop.py。其中，workstation.py描述了工作站安装类
型，server.py描述了服务器安装类型，custom.py描述了用户自定
义安装类型，personal_desktop.py描述了个人桌面安装类型。每个
安装类型描述文件根据相应安装类型的特点，分别对安装步骤、
分区策略以及安装包的取舍给出了不同的方案。
iw子目录下包含所有安装图形界面类所在的模块，每个图形界面
对应一个类，负责相应安装步骤图形界面的具体外观显示及与用
户的交互，调用anaconda主目录下的相关安装行为模块完成具体的
安装操作。
textw子目录和iw子目录含义是一致的，只是包含的是字符安装模
式的前端字符用户界面类所在的模块，每个字符用户界面对应一
个类，负责与用户的交互。
如果说用户界面类是处理安装程序外观的话，则anaconda主目录下
的各python模块则执行每个安装界面背后具体的安装行为，包括那
些无用户界面安装步骤的安装操作。

Dispatcher类
作用：
该类在anaconda主目录下的dispatch.py模
块中。无论是图形模式安装还是字符模
式安装，都由该类来控制安装流程。

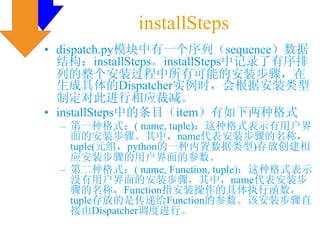

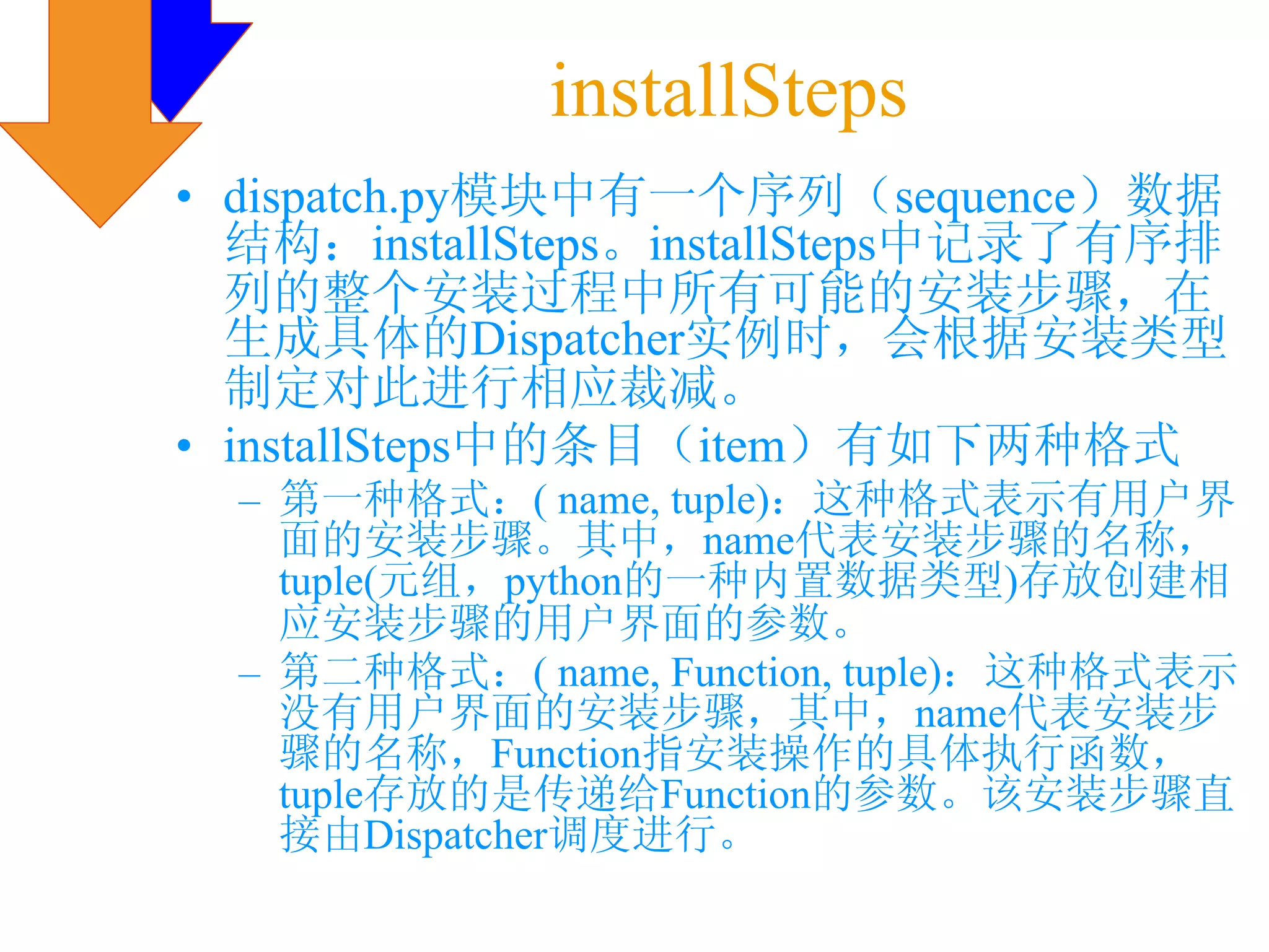

installSteps
• dispatch.py模块中有一个序列（sequence）数据
结构：installSteps。installSteps中记录了有序排
列的整个安装过程中所有可能的安装步骤，在
生成具体的Dispatcher实例时，会根据安装类型
制定对此进行相应裁减。
• installSteps中的条目（item）有如下两种格式
– 第一种格式：( name, tuple)：这种格式表示有用户界
面的安装步骤。其中，name代表安装步骤的名称，
tuple(元组，python的一种内置数据类型)存放创建相
应安装步骤的用户界面的参数。
– 第二种格式：( name, Function, tuple)：这种格式表示
没有用户界面的安装步骤，其中，name代表安装步
骤的名称，Function指安装操作的具体执行函数，
tuple存放的是传递给Function的参数。该安装步骤直
接由Dispatcher调度进行。

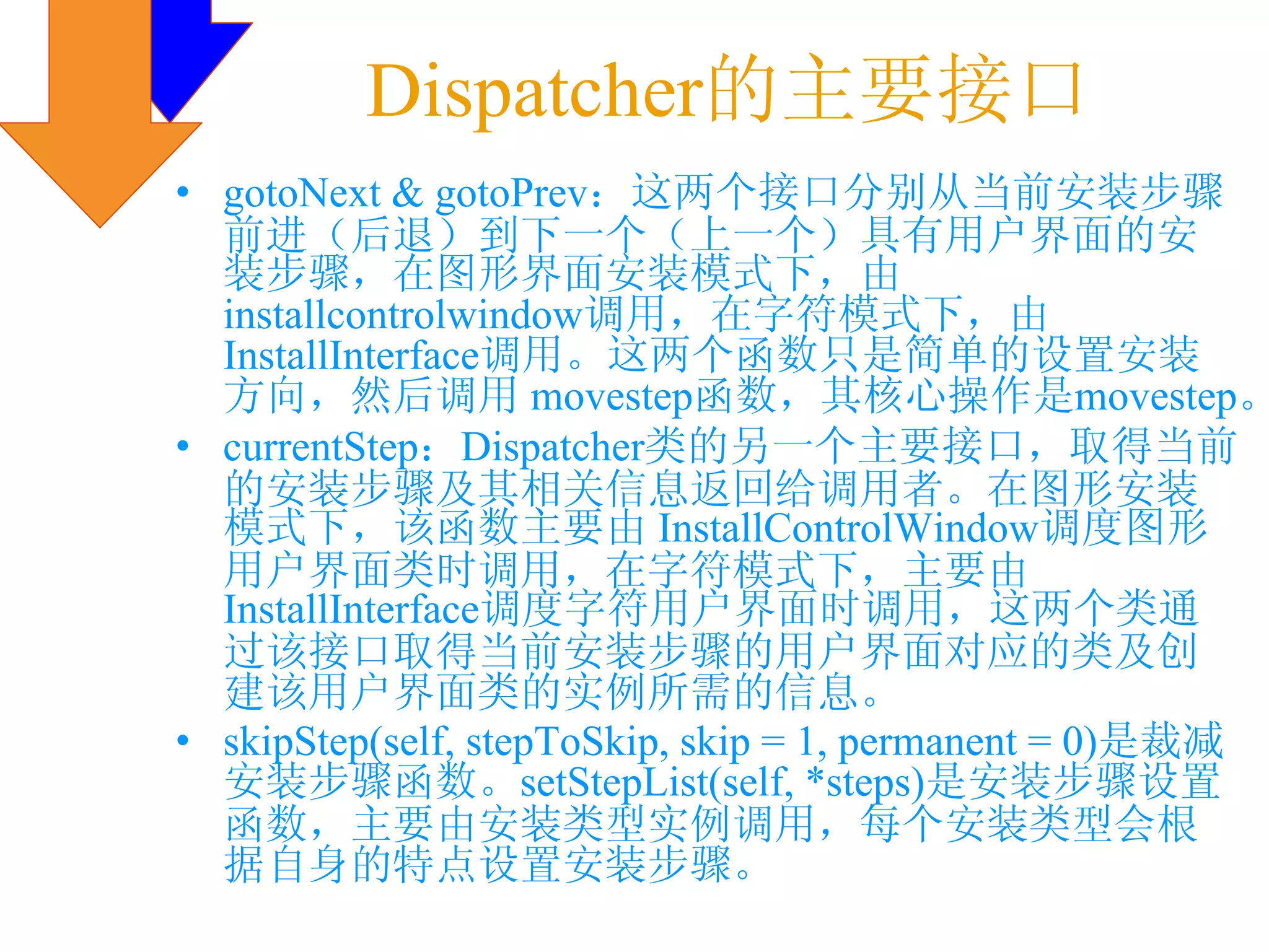

Dispatcher的主要接口
• gotoNext & gotoPrev：这两个接口分别从当前安装步骤
前进（后退）到下一个（上一个）具有用户界面的安
装步骤，在图形界面安装模式下，由
installcontrolwindow调用，在字符模式下，由
InstallInterface调用。这两个函数只是简单的设置安装
方向，然后调用 movestep函数，其核心操作是movestep。
• currentStep：Dispatcher类的另一个主要接口，取得当前
的安装步骤及其相关信息返回给调用者。在图形安装
模式下，该函数主要由 InstallControlWindow调度图形
用户界面类时调用，在字符模式下，主要由
InstallInterface调度字符用户界面时调用，这两个类通
过该接口取得当前安装步骤的用户界面对应的类及创
建该用户界面类的实例所需的信息。
• skipStep(self, stepToSkip, skip = 1, permanent = 0)是裁减
安装步骤函数。setStepList(self, *steps)是安装步骤设置
函数，主要由安装类型实例调用，每个安装类型会根
据自身的特点设置安装步骤。

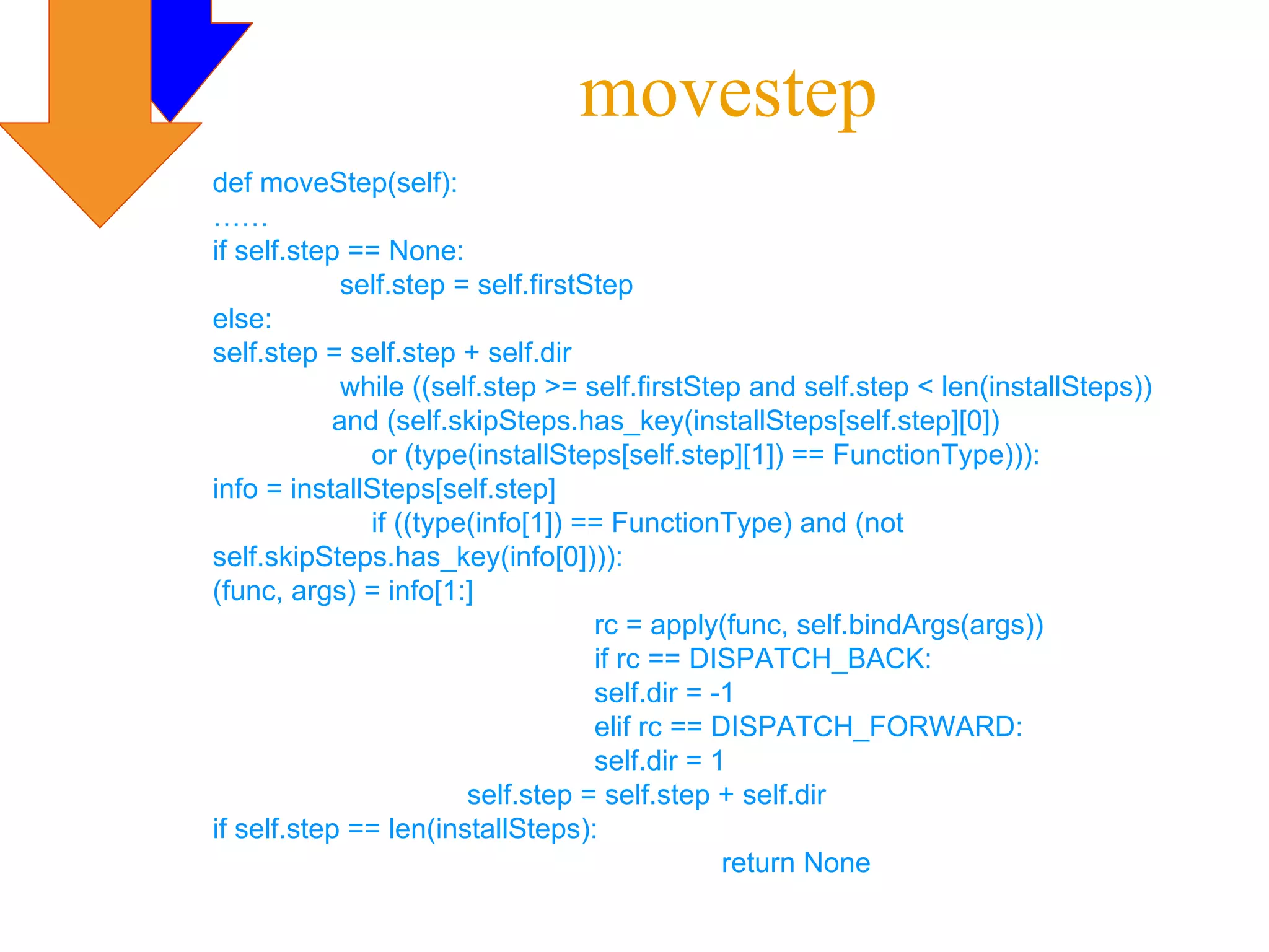

movestep
def moveStep(self):
……
if self.step == None:
self.step = self.firstStep
else:
self.step = self.step + self.dir
while ((self.step >= self.firstStep and self.step < len(installSteps))
and (self.skipSteps.has_key(installSteps[self.step][0])
or (type(installSteps[self.step][1]) == FunctionType))):
info = installSteps[self.step]
if ((type(info[1]) == FunctionType) and (not
self.skipSteps.has_key(info[0]))):
(func, args) = info[1:]
rc = apply(func, self.bindArgs(args))
if rc == DISPATCH_BACK:
self.dir = -1
elif rc == DISPATCH_FORWARD:
self.dir = 1
self.step = self.step + self.dir
if self.step == len(installSteps):
return None

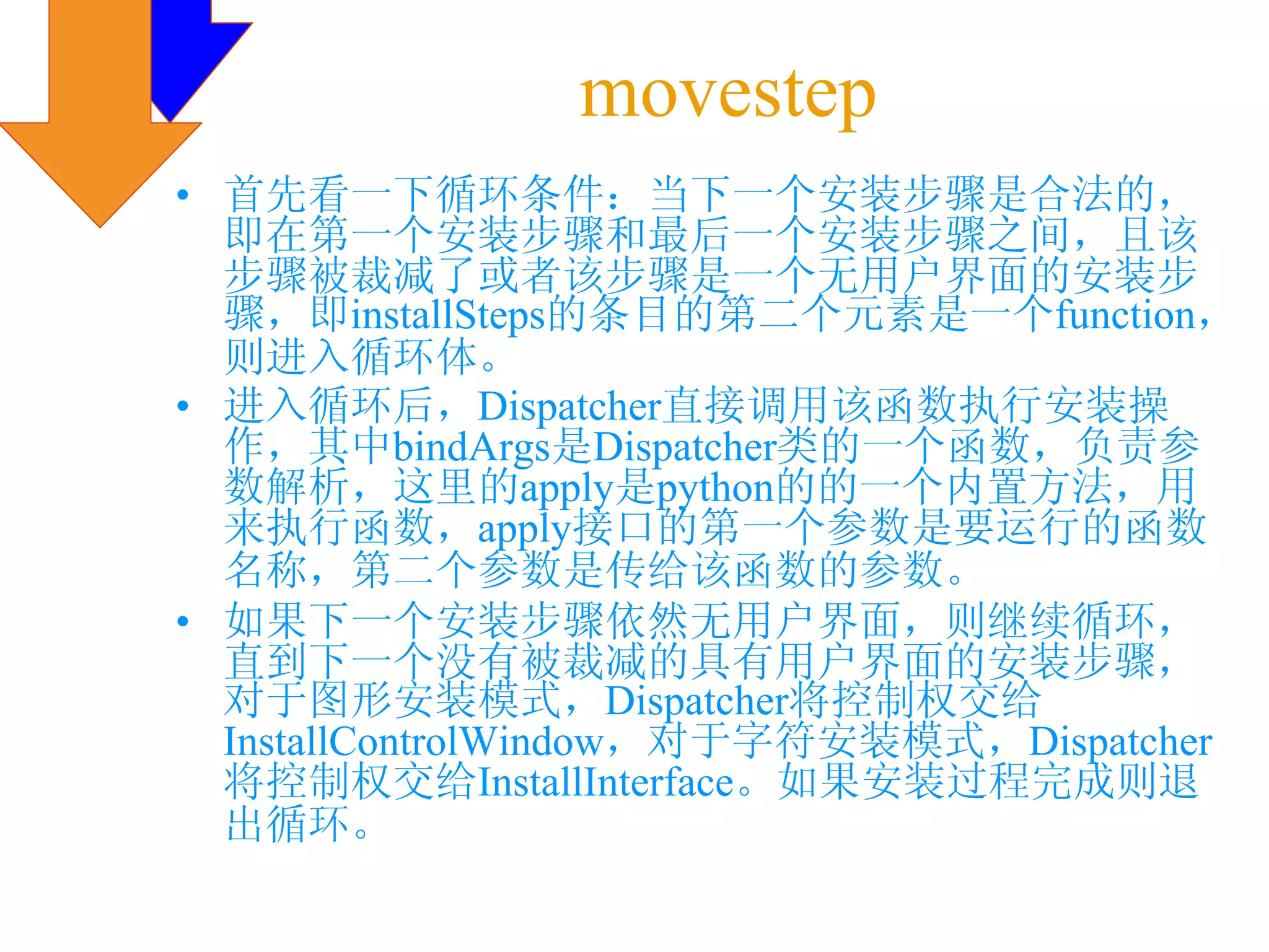

movestep
• 首先看一下循环条件：当下一个安装步骤是合法的，
即在第一个安装步骤和最后一个安装步骤之间，且该
步骤被裁减了或者该步骤是一个无用户界面的安装步
骤，即installSteps的条目的第二个元素是一个function，
则进入循环体。
• 进入循环后，Dispatcher直接调用该函数执行安装操
作，其中bindArgs是Dispatcher类的一个函数，负责参
数解析，这里的apply是python的的一个内置方法，用
来执行函数，apply接口的第一个参数是要运行的函数
名称，第二个参数是传给该函数的参数。
• 如果下一个安装步骤依然无用户界面，则继续循环，
直到下一个没有被裁减的具有用户界面的安装步骤，
对于图形安装模式，Dispatcher将控制权交给
InstallControlWindow，对于字符安装模式，Dispatcher
将控制权交给InstallInterface。如果安装过程完成则退
出循环。

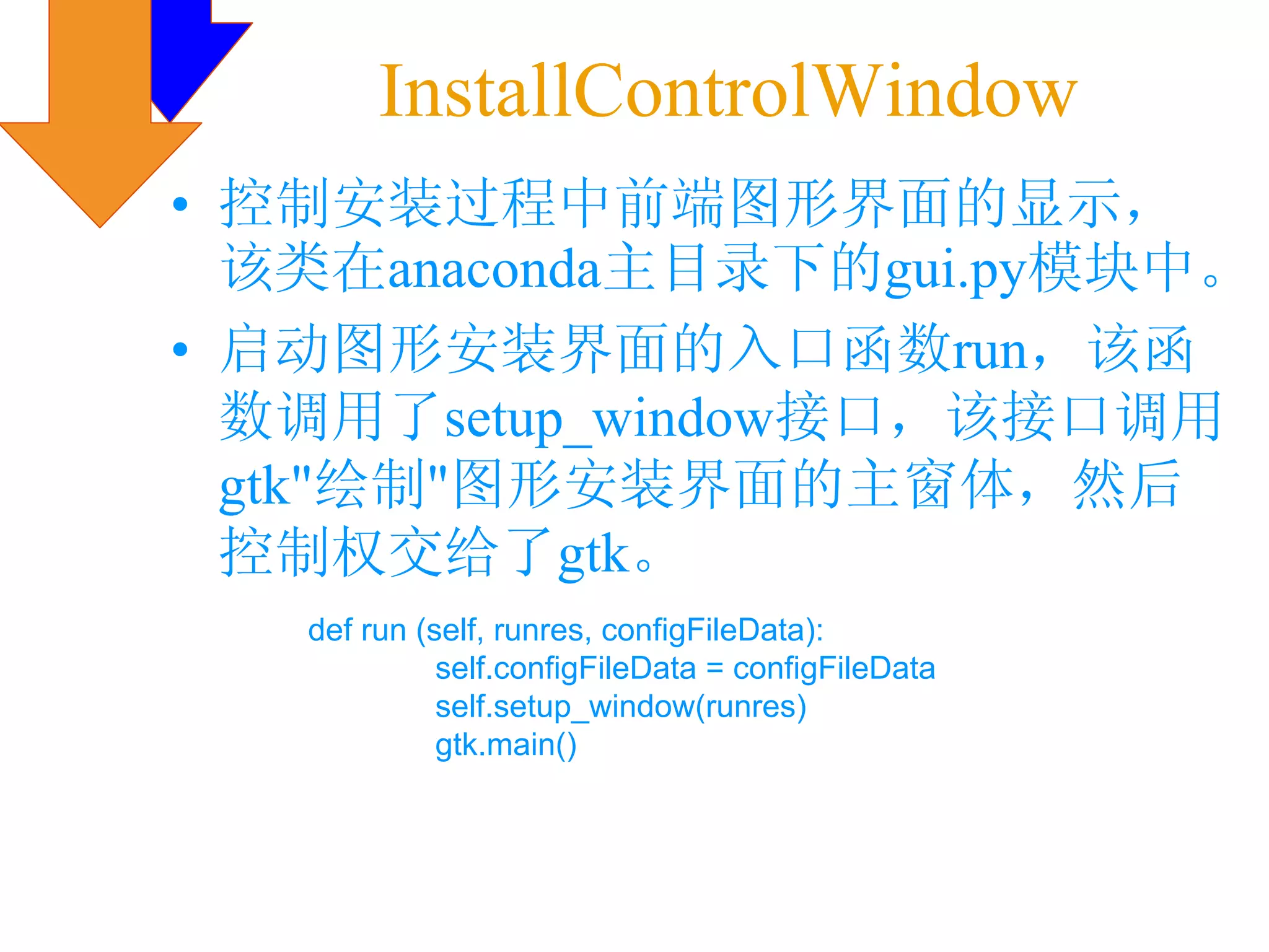

InstallControlWindow
• 控制安装过程中前端图形界面的显示，
该类在anaconda主目录下的gui.py模块中。
• 启动图形安装界面的入口函数run，该函
数调用了setup_window接口，该接口调用
gtk"绘制"图形安装界面的主窗体，然后
控制权交给了gtk。
def run (self, runres, configFileData):
self.configFileData = configFileData
self.setup_window(runres)
gtk.main()

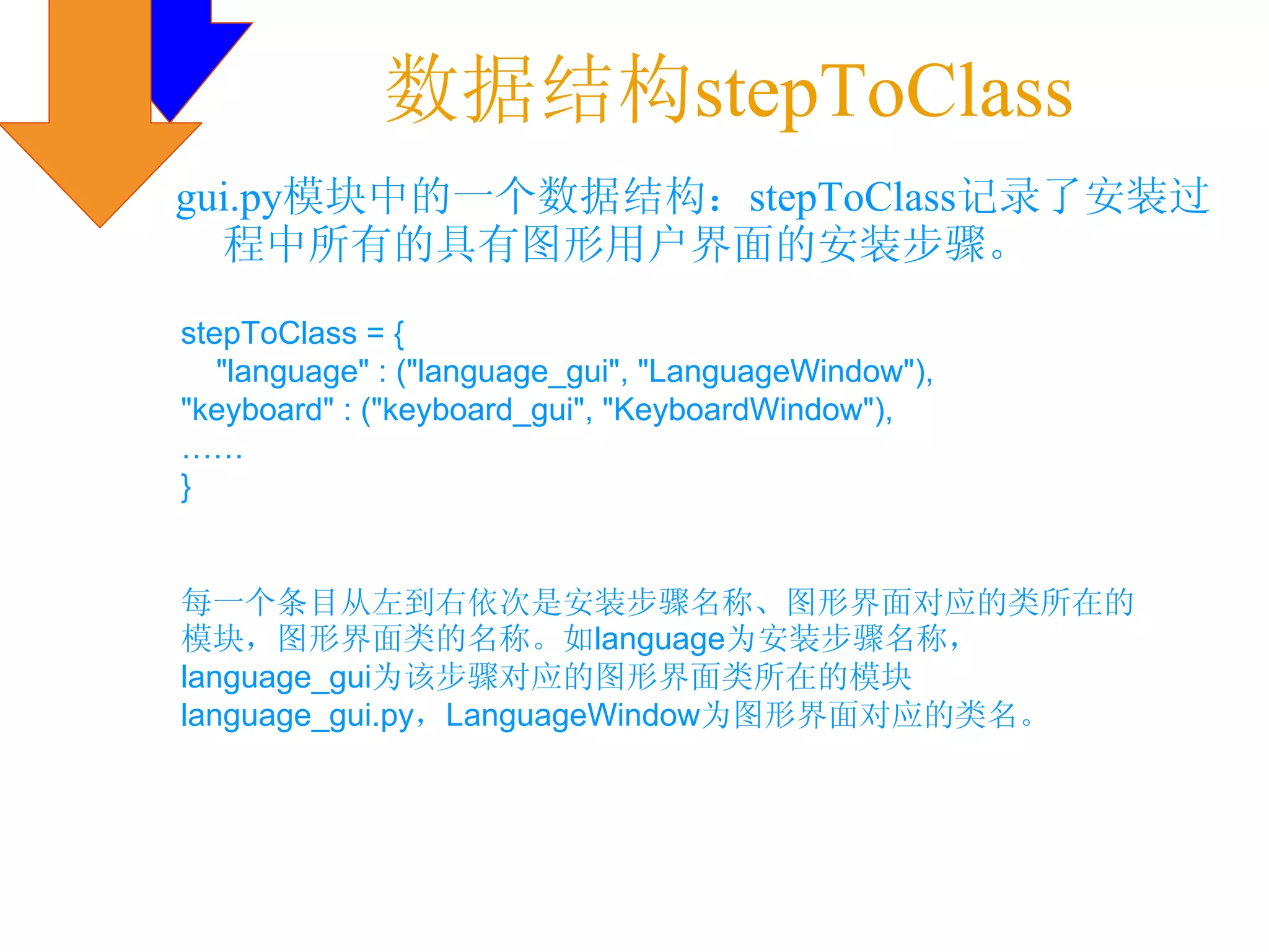

数据结构stepToClass
gui.py模块中的一个数据结构：stepToClass记录了安装过
程中所有的具有图形用户界面的安装步骤。

stepToClass = {
"language" : ("language_gui", "LanguageWindow"),
"keyboard" : ("keyboard_gui", "KeyboardWindow"),
……
}

每一个条目从左到右依次是安装步骤名称、图形界面对应的类所在的
模块，图形界面类的名称。如language为安装步骤名称，
language_gui为该步骤对应的图形界面类所在的模块
language_gui.py，LanguageWindow为图形界面对应的类名。

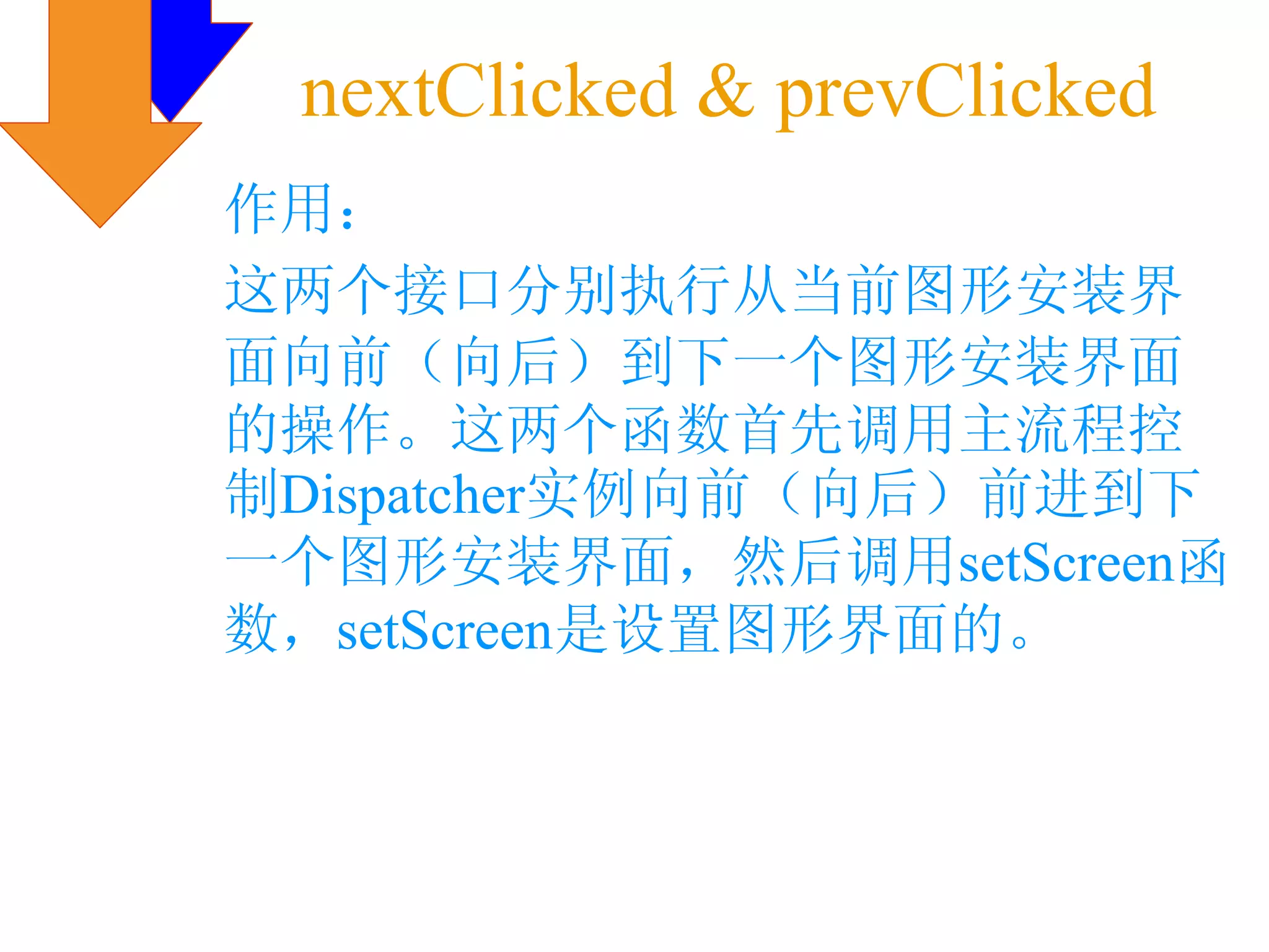

nextClicked & prevClicked
作用：
这两个接口分别执行从当前图形安装界
面向前（向后）到下一个图形安装界面
的操作。这两个函数首先调用主流程控
制Dispatcher实例向前（向后）前进到下
一个图形安装界面，然后调用setScreen函
数，setScreen是设置图形界面的。

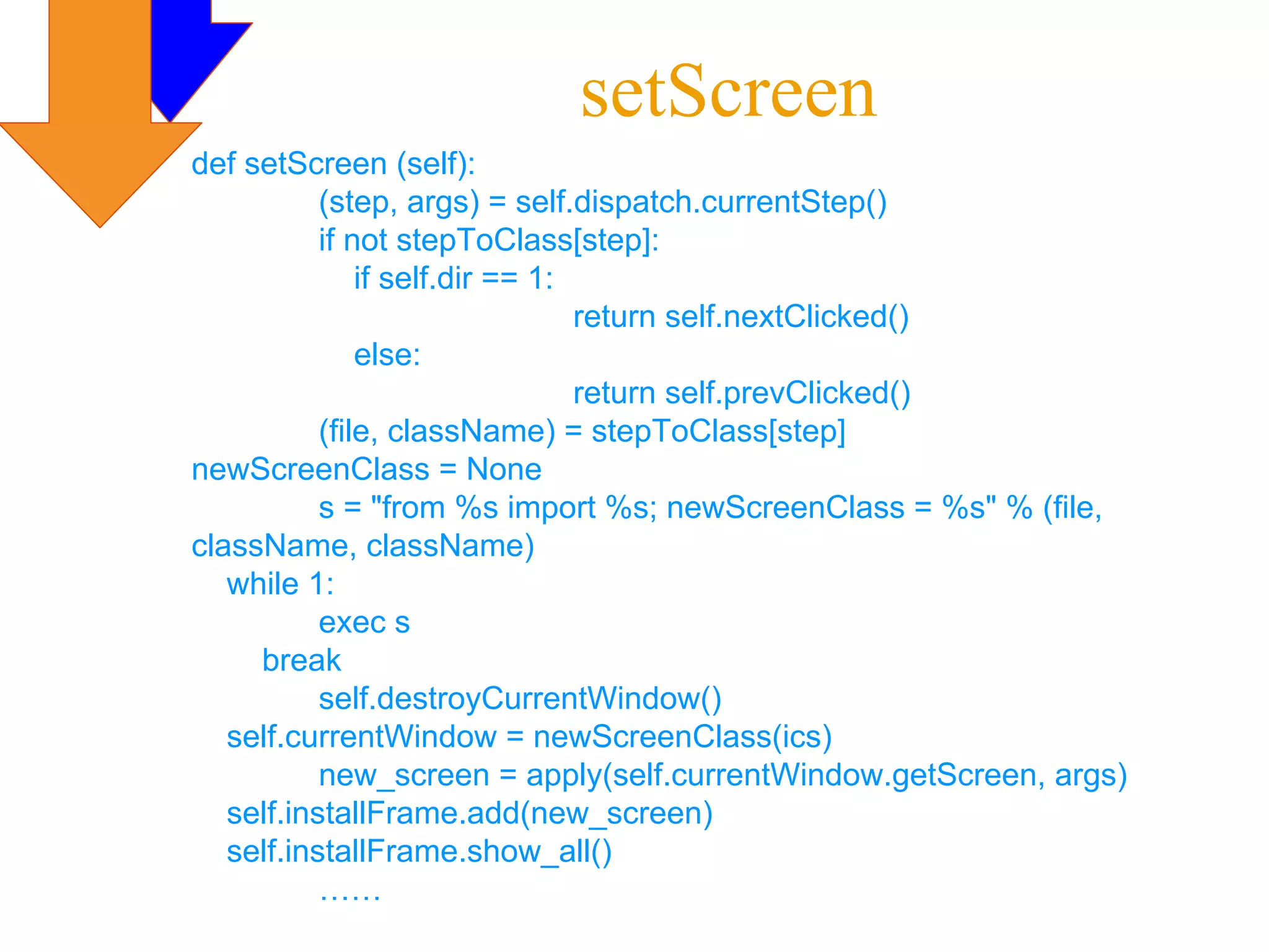

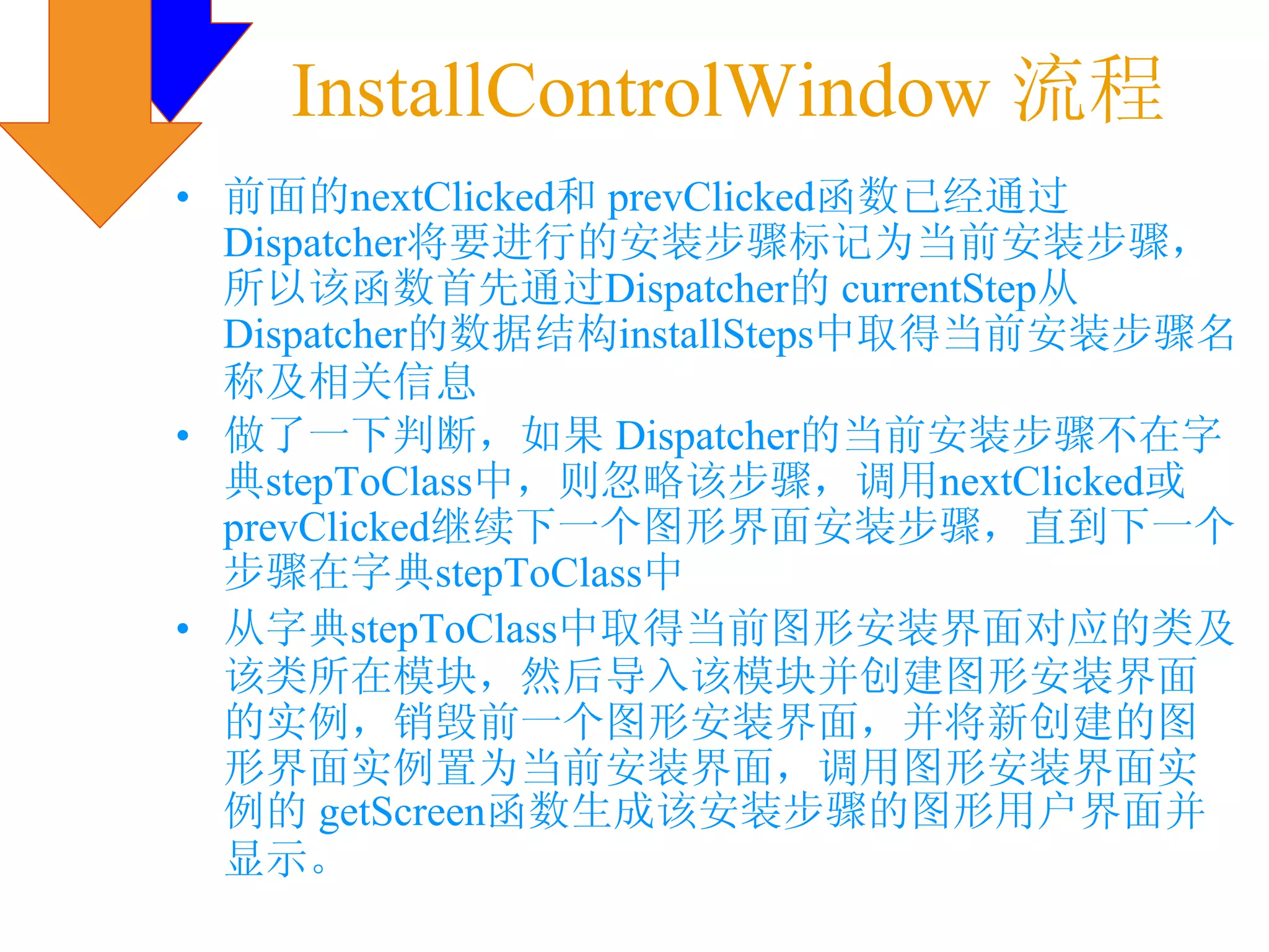

setScreen
def setScreen (self):
(step, args) = self.dispatch.currentStep()
if not stepToClass[step]:
if self.dir == 1:
return self.nextClicked()
else:
return self.prevClicked()
(file, className) = stepToClass[step]
newScreenClass = None
s = "from %s import %s; newScreenClass = %s" % (file,
className, className)
while 1:
exec s
break
self.destroyCurrentWindow()
self.currentWindow = newScreenClass(ics)
new_screen = apply(self.currentWindow.getScreen, args)
self.installFrame.add(new_screen)
self.installFrame.show_all()
……

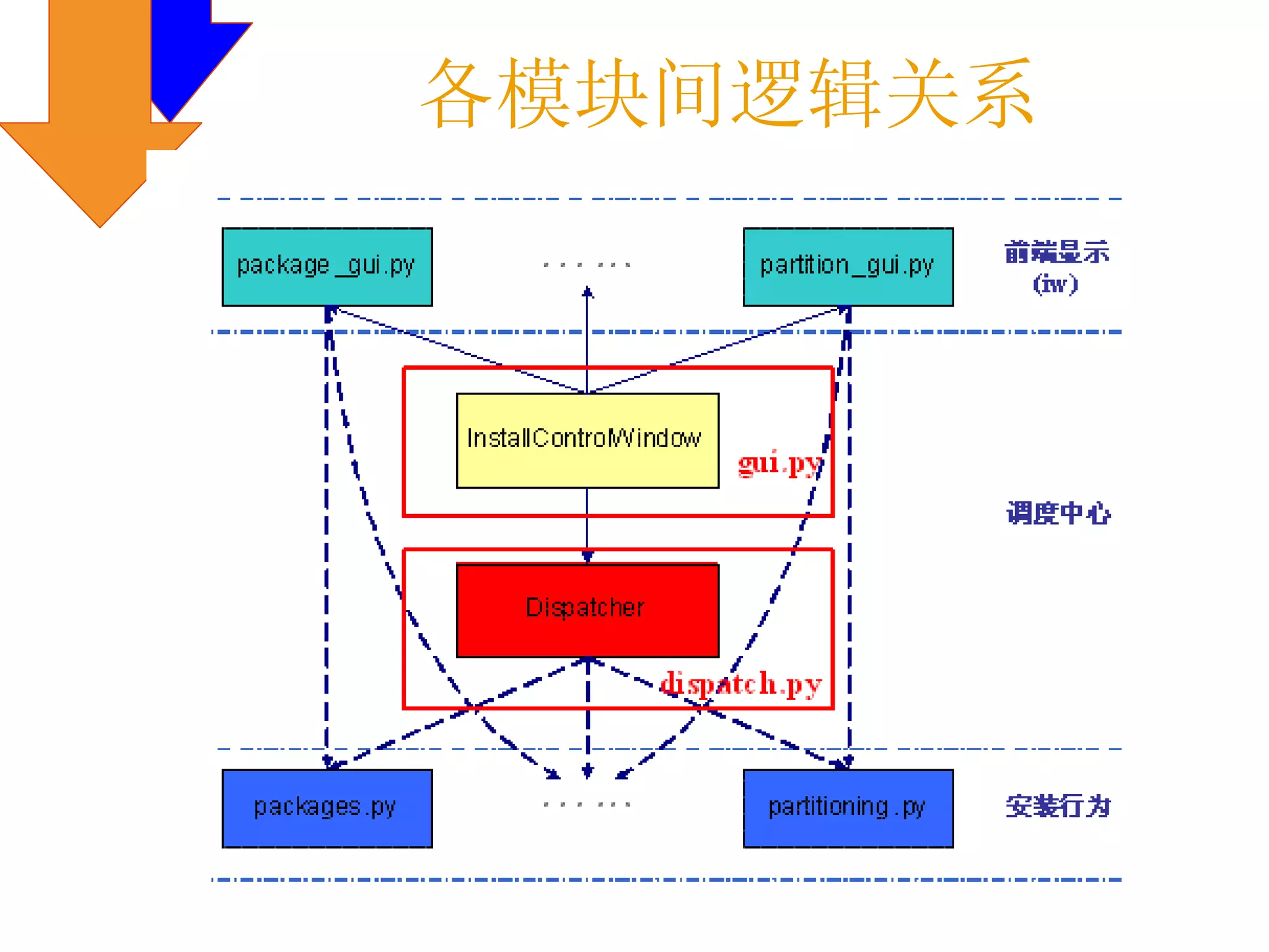

InstallControlWindow 流程
• 前面的nextClicked和 prevClicked函数已经通过
Dispatcher将要进行的安装步骤标记为当前安装步骤，
所以该函数首先通过Dispatcher的 currentStep从
Dispatcher的数据结构installSteps中取得当前安装步骤名
称及相关信息
• 做了一下判断，如果 Dispatcher的当前安装步骤不在字
典stepToClass中，则忽略该步骤，调用nextClicked或
prevClicked继续下一个图形界面安装步骤，直到下一个
步骤在字典stepToClass中
• 从字典stepToClass中取得当前图形安装界面对应的类及
该类所在模块，然后导入该模块并创建图形安装界面
的实例，销毁前一个图形安装界面，并将新创建的图
形界面实例置为当前安装界面，调用图形安装界面实
例的 getScreen函数生成该安装步骤的图形用户界面并
显示。

Aisanux安装光盘分析

More Related Content

What's hot

Similar to Aisanux安装光盘分析

Aisanux安装光盘分析
