Learn how ADT Stack works. Μάθετε πως λειτουργεί ο ΑΤΔ Στοίβα

1. ABSTRACT DATA TYPES (ADT) Διδάσκοντες : Καμάρης Αθανάσιος Σαλαπάτας Λεωνίδας

2. Στοίβα - Stack ΑΦΗΡΗΜΕΝΟΣ ΤΥΠΟΣ ΔΕΔΟΜΕΝΩΝ Πράξη Δημιουργία Πράξη Κενή Πράξη Ώθηση Πράξη Εξαγωγή Διδάσκοντες : Καμάρης Αθανάσιος Σαλαπάτας Λεωνίδας

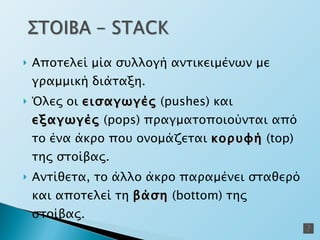

3. Αποτελεί μία συλλογή αντικειμένων με γραμμική διάταξη. Όλες οι εισαγωγές ( pushes) και εξαγωγές (pops) πραγματοποιούνται από το ένα άκρο που ονομάζεται κορυφή ( top) της στοίβας. Αντίθετα , το άλλο άκρο παραμένει σταθερό και αποτελεί τη βάση ( bottom) της στοίβας.

4. ΧΑΡΑΚΤΗΡΙΣΤΙΚΗ ΙΔΙΟΤΗΤΑ της ΣΤΟΙΒΑΣ Το τελευταίο στοιχείο που εισήχθη είναι το πρώτο που θα εξαχθεί. Αποτελεί, κατ’ ουσίαν, μία LIFO (Last In First Out) λίστα . Οπότε, για να αφαιρεθεί ένα αντικείμενο, πρέπει να αφαιρεθούν όλα τα αντικείμενα που βρίσκονται πάνω του. Συνεπώς, ένα αντικείμενο τοποθετείται μόνο στην κορυφή ( top) της στοίβας ή εξάγεται μόνο από την κορυφή ( top) αυτής.

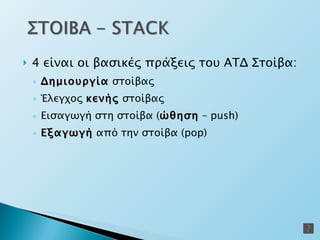

5. 4 είναι οι βασικές πράξεις του ΑΤΔ Στοίβα: Δημιουργία στοίβας Έλεγχος κενής στοίβας Εισαγωγή στη στοίβα ( ώθηση – push) Εξαγωγή από την στοίβα ( pop)

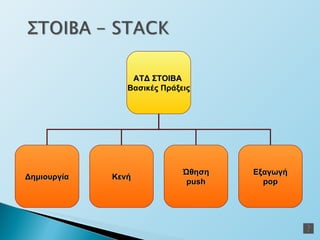

6. ΑΤΔ ΣΤΟΙΒΑ Βασικές Πράξεις Δημιουργία Κενή Ώθηση push Εξαγωγή pop

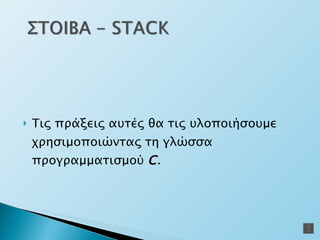

7. Τις πράξεις αυτές θα τις υλοποιήσουμε χρησιμοποιώντας τη γλώσσα προγραμματισμού C .

8. Η υλοποίηση αφορά στην πιο απλή μορφή του ΑΤΔ Στοίβα χρησιμοποιώντας τη δομή του πίνακα: #define PLITHOS ... /* το μέγεθος του πίνακα */ typedef ... typos_stoixeiou; /* ο τύπος των στοιχείων του πίνακα */ typedef typos_stoixeiou typos_pinaka [PLITHOS]; typedef struct { int top; typos_pinaka pinakas; } typos_stoivas;

9. Πράξη Δημιουργία

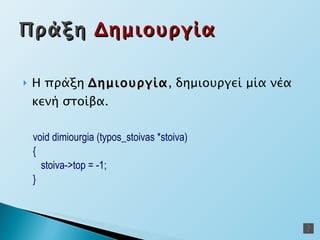

10. Η πράξη Δημιουργία , δημιουργεί μία νέα κενή στοίβα. void dimiourgia (typos_stoivas *stoiva) { stoiva->top = -1; } Πράξη Δημιουργία

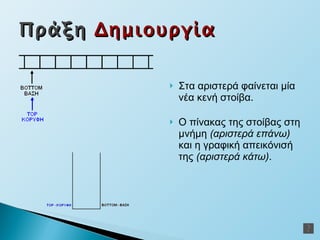

11. Στα αριστερά φαίνεται μία νέα κενή στοίβα. Ο πίνακας της στοίβας στη μνήμη (αριστερά επάνω) και η γραφική απεικόνισή της (αριστερά κάτω) . Πράξη Δημιουργία

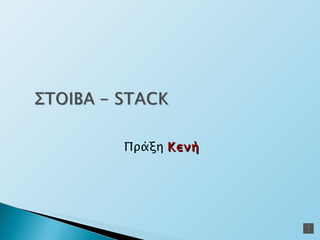

12. Πράξη Κενή

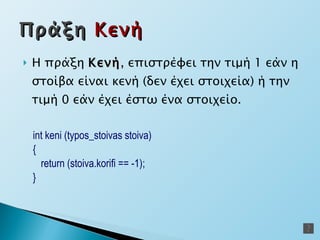

13. Η πράξη Κενή , επιστρέφει την τιμή 1 εάν η στοίβα είναι κενή (δεν έχει στοιχεία) ή την τιμή 0 εάν έχει έστω ένα στοιχείο. int keni (typos_stoivas stoiva) { return (stoiva.korifi == -1); } Πράξη Κενή

14. Πράξη Ώθηση ( push )

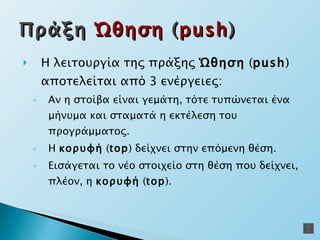

15. Η λειτουργία της πράξης Ώθηση ( p ush ) αποτελείται από 3 ενέργειες: Αν η στοίβα είναι γεμάτη, τότε τυπώνεται ένα μήνυμα και σταματά η εκτέλεση του προγράμματος. Η κορυφή ( top ) δείχνει στην επόμενη θέση. Εισάγεται το νέο στοιχείο στη θέση που δείχνει, πλέον, η κορυφή ( top ). Πράξη Ώθηση ( push )

16. Η πράξη Ώθηση (push) : void push (typos_stoivas *stoiva, typos_stoixeiou stoixeio) { if (stoiva-> top == PLITHOS -1) printf (“Η στοίβα είναι γεμάτη“); e lse { stoiva-> top ++; stoiva->pinakas [stoiva-> top ] = stoixeio; } } Πράξη Ώθηση ( push )

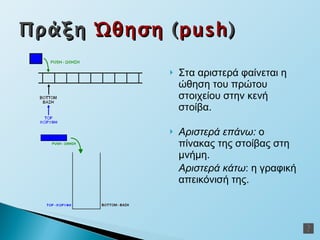

17. Στα αριστερά φαίνεται η ώθηση του πρώτου στοιχείου στην κενή στοίβα. Αριστερά επάνω: ο πίνακας της στοίβας στη μνήμη. Αριστερά κάτω : η γραφική απεικόνισή της. Πράξη Ώθηση ( push )

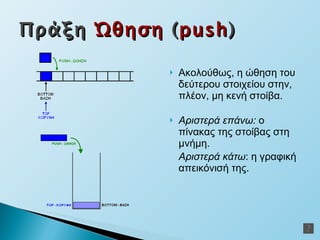

18. Ακολούθως, η ώθηση του δεύτερου στοιχείου στην, πλέον, μη κενή στοίβα. Αριστερά επάνω: ο πίνακας της στοίβας στη μνήμη. Αριστερά κάτω : η γραφική απεικόνισή της. Πράξη Ώθηση ( push )

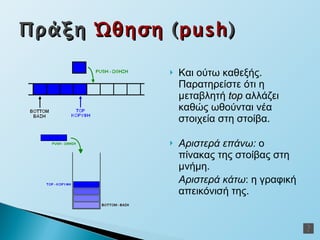

19. Και ούτω καθεξής. Παρατηρείστε ότι η μεταβλητή top αλλάζει καθώς ωθούνται νέα στοιχεία στη στοίβα. Αριστερά επάνω: ο πίνακας της στοίβας στη μνήμη. Αριστερά κάτω : η γραφική απεικόνισή της. Πράξη Ώθηση ( push )

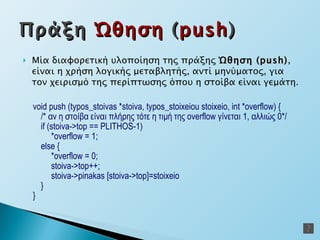

20. Μία διαφορετική υλοποίηση της πράξης Ώθηση (push) , είναι η χρήση λογικής μεταβλητής, αντί μηνύματος, για τον χειρισμό της περίπτωσης όπου η στοίβα είναι γεμάτη. void push (typos_stoivas *stoiva, typos_stoixeiou stoixeio, int * overflow ) { /* αν η στοίβα είναι πλήρης τότε η τιμή της overflow γίνεται 1, αλλιώς 0*/ if (stoiva-> top == PLITHOS -1) * overflow = 1; else { * overflow = 0; stoiva-> top ++; stoiva->pinakas [stoiva-> top ]=stoixeio } } Πράξη Ώθηση ( push )

21. Αντίστοιχα, στο κύριο πρόγραμμα, από όπου και καλείται η πράξη Ώθηση ( push ) , γράφεται ο κώδικας: push (&stoiva, stoixeio, &overflow); if (overflow) /* να γίνει διορθωτική ενέργεια */ else /* To stoixeio εισήχθη επιτυχώς στη στοίβα */ Πράξη Ώθηση ( push )

22. Η περίπτωση ώθησης ενόσω η στοίβα είναι γεμάτη. Το στοιχείο δεν θα εισαχθεί στη στοίβα, αλλά ανάλογα με τον αλγόριθμο θα τυπωθεί μήνυμα σφάλματος ή θα συμβεί υπερχείλιση ( overflow ) . Αριστερά επάνω: ο πίνακας της στοίβας στη μνήμη. Αριστερά κάτω : η γραφική απεικόνισή της. Πράξη Ώθηση ( push )

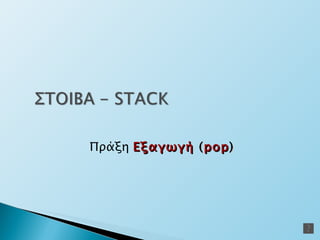

23. Πράξη Εξαγωγή ( pop )

24. Η λειτουργία της πράξης Εξαγωγή ( pop ) αποτελείται, όπως και η Ώθηση, από 3 ενέργειες: Αν η στοίβα είναι κενή, τότε τυπώνεται ένα μήνυμα και σταματά η εκτέλεση του προγράμματος. Εξάγεται το στοιχείο που δείχνει η κορυφή ( top ) από τη στοίβα. Επιστρέφει την τιμή του στοιχείου που εξάχθηκε , στο κύριο πρόγραμμα. Πράξη Εξαγωγή ( pop )

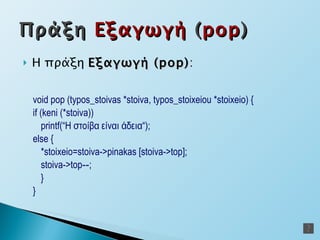

25. Η πράξη Εξαγωγή (pop) : v oid pop (typos_stoivas *stoiva, typos_stoixeiou *stoixeio) { if (keni (*stoiva)) printf(“Η στοίβα είναι άδεια“); e lse { *stoixeio=stoiva->pinakas [stoiva-> top ]; stoiva-> top -- ; } } Πράξη Εξαγωγή ( pop )

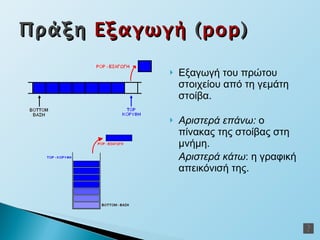

26. Εξαγωγή του πρώτου στοιχείου από τη γεμάτη στοίβα. Αριστερά επάνω: ο πίνακας της στοίβας στη μνήμη. Αριστερά κάτω : η γραφική απεικόνισή της. Πράξη Εξαγωγή ( pop )

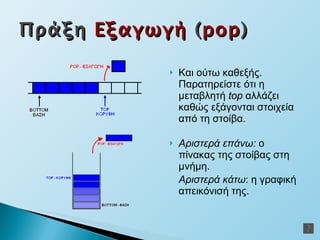

27. Και ούτω καθεξής. Παρατηρείστε ότι η μεταβλητή top αλλάζει καθώς εξάγονται στοιχεία από τη στοίβα. Αριστερά επάνω: ο πίνακας της στοίβας στη μνήμη. Αριστερά κάτω : η γραφική απεικόνισή της. Πράξη Εξαγωγή ( pop )

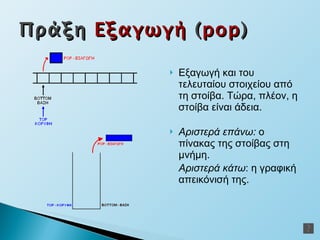

28. Εξαγωγή και του τελευταίου στοιχείου από τη στοίβα. Τώρα, πλέον, η στοίβα είναι άδεια. Αριστερά επάνω: ο πίνακας της στοίβας στη μνήμη. Αριστερά κάτω : η γραφική απεικόνισή της. Πράξη Εξαγωγή ( pop )

29. Μία διαφορετική υλοποίηση της πράξης Εξαγωγή ( pop ) , είναι η χρήση, όπως και στην Ώθηση, λογικής μεταβλητής, αντί μηνύματος, για τον χειρισμό της περίπτωσης όπου η στοίβα είναι κενή. void pop (typos_stoivas *stoiva, typos_stoixeiou *stoixeio, int *underflow) { if (keni (*stoiva)) *underflow = 1; else { *underflow = 0; *stoixeio = stoiva->pinakas [stoiva->top]; stoiva->top = stoiva->top --; } } Πράξη Εξαγωγή ( pop )

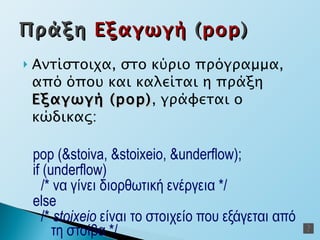

30. Αντίστοιχα, στο κύριο πρόγραμμα, από όπου και καλείται η πράξη Εξαγωγή ( pop ) , γράφεται ο κώδικας: pop (&stoiva, &stoixeio, &underflow); if (underflow) /* να γίνει διορθωτική ενέργεια */ else /* stoixeio είναι το στοιχείο που εξάγεται από τη στοίβα */ Πράξη Εξαγωγή ( pop )

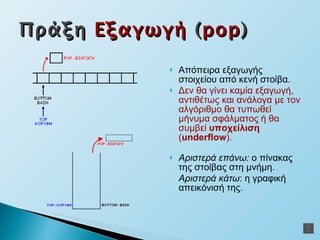

31. Απόπειρα εξαγωγής στοιχείου από κενή στοίβα. Δεν θα γίνει καμία εξαγωγή, αντιθέτως και ανάλογα με τον αλγόριθμο θα τυπωθεί μήνυμα σφάλματος ή θα συμβεί υποχείλιση ( underflow ) . Αριστερά επάνω: ο πίνακας της στοίβας στη μνήμη. Αριστερά κάτω : η γραφική απεικόνισή της. Πράξη Εξαγωγή ( pop )

32. Στοίβα - Stack ΑΦΗΡΗΜΕΝΟΣ ΤΥΠΟΣ ΔΕΔΟΜΕΝΩΝ Διδάσκοντες : Καμάρης Αθανάσιος Σαλαπάτας Λεωνίδας
