AdLine Industries - Catalog 2016
- 2. AD LINE INDUSTRIES SistemeDE productie automatizate MASINA CANT FORMATIZARE IN PACHET Pentru volume mari FORMATIZARE Lipire manuala/automata a codului de bare. Solutii EXCITECH exclusiv prin AD LINE INDUSTRIES CabinetVision Design si programare rapida masini Formatizare Incadrare optima in foaie Cantuire Incarcare automata CNCWork Center Scanare cod de bare si executie automata Asamblare cabinet vision • Soft dedicat productiei de mobilier utilizat cu success de 35.000 companii. • Calculeaza automat necesarul de material, coduri de bare pentru CNC, secventele de lucru, taierile, frezarile si debitarile necesare pentru asamblare directa (pregatire pentru manere balamale, iale, nuturi, etc). • Interfata de programare integral vizuala . • Generare machete 3D . BANC DE LUCRU • Debitare forme complexe. • Asezare automata placa. • Incarcare/descarcare automata cu posibilitatea lipirii automate a codului de bare. CENTRU DE LUCRU • Scanare cod de bare si executare automata. • Prelucrare verticala/orizontala prin gaurire, frezare, taiere etc. CENTRU DE LUCRU • Scanare cod de bare si executare automata. • Prelucrare verticala/ orizontala prin gaurire, frezare, taiere etc. • Destinat panourilor mari. ECONOMIETIMP: Metode Conventionale Design CAD + Transpunere manuala BOM + Programare masini = aproximativ 8 ore UTILIZARE FACILA: Generare automata machete 3D pentru expunere client, lista materiale, generare cod bare si programare masini ECONOMIE: Procesul automat de incadrare in foaie si debitare minimizeaza resturile, elimina erroarea umana si reduce timpul de executie. CabinetVision Design CAD + Transpunere automata BOM + Comanda CNC prin scanare cod bare = aproximativ 1 ora ASAMBLARE/ IMPACHETARE Elimina eroarea umana in procesul de productie si simplifica transportul si asamblarea. Cabinet Vision Soft dedicat productiei de mobilier ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 2 3
- 3. • • • • • • • • • Cabinet Vision esteun soft utilizat cu succes de 35.000 de companii din intreaga lume care ofera solutii rapide si de incredere pentru industria mobilei. Genereaza automat macheta 3D a produsului, calculeaza necesarul de materiale, incadrarea optima in pagina pentru limitarea pierderilor, cantuirea necesara si pregateste foile pentru asamblare: spatii balamale, manere, rafturi, polite, glisiere, iale etc. Comunicarea cu CNC-urile se efectueaza fie prin generarea unui cod de bare scanat de CNC-uri fie prin incarcarea fisierului de programare in controller. EP330 EP270 Masa de lucru 3300*3300*80mm 2700*2700*80mm Proiectie panza 100mm 100mm Cleme presare 7 6 Viteza avans a carului port-panze 5-80m/min Software Cabinet Vision Motor panza principala 11 KW Motor panza incizoare 2.2 KW Dimensiuni panza principala 380*4.4*60mm Dimensiuni panza incizoare 180*4.4-5.4*45mm PRELUCRARE PANOURI EP330 EP270 Cabinet Vision Partenerul tau pentru prelucrari automatizate FORMATIZARE IN PACHET PRET: 49.900 € 53.900 € EP270 EP330 * Preturile nu contin TVA • Masa pneumatica ce elimina riscul deteriorarii placilor • Transmisii si rack de mare precizie pentru pozitionare si formatizare precise, inclusiv la viteze ridicate • Incarcare si descarcare automata a placilor • Pozitionare si formatizare automata a placilor • Detectare automata a cotei programate • Actionare electrica si ghidare automata liniara a panzelor: principala si incizoare Caracteristici: 5-80 M/min 11 KW 2.2 KW CABINET VISION Libraria de modele Calcul flux lucru Generare coduri de bare Optiune A: CNC nesting cu alimentare automata pentru proiecte personalizate Optiune B: Formatizare in pachet pentru serii mari Masina Cant Scanare si prelucrareAsamblare ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 4 5

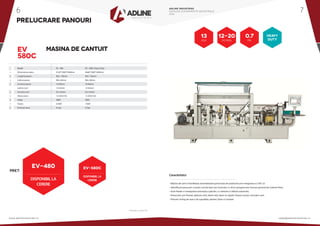

- 4. • • • • • • • • • Model EV- 480 EV - 580C Heavy Duty Dimensiune cadru 4120*1000*1600mm 5660*1000*1600mm Lungime panou Min. 120mm Min. 120mm Latime panou Min. 60mm Min. 80mm Grosime panou 10-60mm 10-60mm Latime cant 12-65mm 12-65mm Grosime cant 0.4-2.0mm 0.4-3.0mm Viteza avans 12-20m/min 12-20m/min Voltaj 380V 380V Putere 9.5KW 13KW Presiune lucru 0.7pa 0.7pa PRELUCRARE PANOURI EV 580C MASINA DE CANTUIT PRET: EV-480 * Preturile nu contin TVA • Masina de cant ce faciliteaza automatizarea procesului de productie prin integrarea cu CNC-ul. • Identificare piesa prin scanare cod de bare sau incarcare cu stick a programului necesar generat de Cabinet View. • Auto feeder si manipulare automata a placilor, cu netezire si slefuire automata. • Prelucrare: pre-frezare, aplicare cant, taiere rola, taiere la capete, frezare sus/jos, rotunjire cant. • Finisare: ticling de raza si de suprafata, periere, lipire si curatare. Caracteristici: DISPONIBILLA CERERE 12-20 M/min 13 KW 0.7 pa HEAVY DUTY EV-580C DISPONIBILLA CERERE ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 6 7

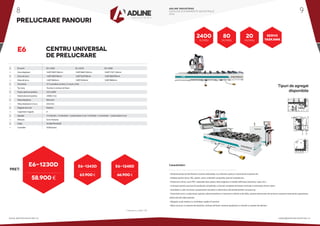

- 5. • • • • • • • • • • • • • • • • E6 series E6-1230D E6-1243D E6-1248D Zona deplasare 1640*3400*250mm 1640*4660*250mm 1640*5150*250mm Zona de lucru 1260*3060*80mm 1260*4320*80mm 1260*4800*80mm Masa de lucru 1200*3060mm 1200*4320mm 1200*4800mm Transmisie X/Y cremaliera si pinion, Z surub cu bile Tip masa Traverse si ventuze de fixare Putere electromandrina 9.0/12.0KW Rotatii electromandrina 24000 r/min Viteza deplasare 80m/min Viteza deplasare in lucru 20m/min Magazie de scule Rotativa Capacitate magazie 8 Agregat 14 verticale + 3 orizontale + 2 panze taiere si nut / 9 verticale + 3 orizontale + 1 panza taiere si nut Motoare ServoYaskawa Voltaj AC380/3PH/50HZ Controller OSAI/Syntec PRELUCRARE PANOURI E6 CENTRU UNIVERSAL DE PRELUCRARE PRET: 58.900 € 63.900 € 66.900 € E6-1230D E6-1243D E6-1248D * Preturile nu contin TVA • Destinat prelucrarii de fronturi, tocarie, balustrade, usi si ferestre, gravuri, instrumente muzicale etc. • Debitari pentru lemn, PAL, plastic, rasini, materiale compozite, panouri izolante etc. • Prelucrari in lemn, acril, PVC, materiale dure, piatra, sticla organica si metale neferoase (aluminiu, cupru etc.). • Conceput pentru procese de productie complicate, cu functii complexe de frezare verticala si orizontala, forare, taiere. • Asamblat cu cele mai bune componente mecanice si electronice ale producatorilor recunoscuti. • Transmisie servo si reductoare Japonia, electromandrina si mecanism schimb scule Italia, sisteme electronice de tensiune scazuta Franta pentru garantarea prelucrarii de inalta precizie. • Magazie scule rotativa cu schimbare rapida si 8 posturi. • Masa vacuum cu traverse de aluminiu, ventuze de fixare, traverse ajutatoare si console cu opritori de aliniere. Caracteristici: 80 M/min 2400 r/min 20 M/min Tipuri de agregat disponibile SERVO YASKAWA ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 8 9
- 6. CENTRU DE PROCESARE E2RACK / ATC PRET: 19.900 € E2-1325 * Preturile nu contin TVA E2 RACK: • Echipament de precizie ridicata, cu utilizare versatila, din gama economic. • Conceput cu echipamente de la producatori de renume. • Masa vaccum (1.3-1,45g/cm) cu putere mare de absorbtie cu 4 zone • Electromandrina puternica (taiere la peste 18m/min). • Vibratii reduse si miscare lina a bratului, pentru finisare precisa. • • • • • • • • • • • • • E2 Series E2-1325 E2-1325C E2-1530 E2-1530C E2-2040 E2-2040C Zona de lucru 1260*2500*200/300mm 1570*3100*200/300mm 2100*4100*200/300mm Masa de lucru 1240*2480*180/280mm 1550*3080*180/280mm 2080*4080*180/280mm Zona de lucru optionala 2850/5000/6000mm Transmisie X/Y cremaliera si pinion. Z surub cu bile MasaVacuum T-slot T-slot T-slot T-slot T-slot T-slot Putere electromandrina 3.0/4.5/6 KW 9.0 KW 3.0/4.5/6 KW 9.0 KW 3.0/4.5/6 KW 9.0 KW Viteza electromandrina 18.000 r/min 24000 r/min 18.000 r/min 24000 r/min 18.000 r/min 24000 r/min Viteza deplasare 25m/min 40m/min 25m/min 40m/min 25m/min 40m/min Viteza deplasare in lucru 15m/min 18m/min 15m/min 18m/min 15m/min 18m/min Motor Stepper/Delta/Panasonic Delta/Panasonic Voltaj AC380/3PH/50HZ Controller Hand-heldcontroller Syntec/Osai Hand-heldcontroller Syntec/Osai Hand-heldcontroller Syntec/Osai E2 ATC: Aplicatii: SERVO24000 r/min 250 MC/H AGREGAT • Echipament de precizie ridicata, cu utilizare versatila, din gama economic. • Magazie de scule liniara. • Electromandrina Italia racita cu aer si transmisie servo. • Masa vaccum (1.3-1,45g/cm) cu putere mare de absorbtie cu 4 zone. • Controller Syntec— prelucrare multistrat 3D. • Taiere, frezare, gravare, forare etc. • Agregat optional. • Destinat prelucrarii de fronturi, tocarie, balustrade, usi, ferestre si gravuri. • Debitari pentru lemn masiv, PAL, plastic, rasini, materiale compozite, panouri izolante etc. • Prelucrari in lemn, acril, PVC, materiale dure, piatra, sticla organica si metale neferoase (aluminiu, cupru etc.). 26.900 € E2-2040 ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 10 11

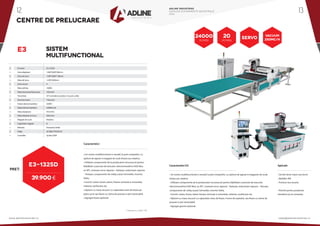

- 7. • • • • • • • • • • • • • • • • • • E3 series E3-1325D Zona deplasare 1260*2500*200mm Zona de lucru 1240*2480*1 80mm Masa de lucru 1230*2500mm Zone vacum 4 Masa admisa 160KG Viteza incarcare/descarcare 10m/min Transmisie X/Y cremaliera si pinion, Z surub cu bile Structura masa TVacuum Putere electromandrina 9.0KW Viteza electromandrina 24000r/min Viteza deplasare 45m/min Viteza deplsare in lucru 20m/min Magazie de scule Rotativa Capacitate magazie 8 Motoare Panasonic/Delta Voltaj AC380/3 PH/50 HZ Controller Syntec/OSAI CENTRE DE PRELUCRARE E3 SISTEM MULTIFUNCTIONAL PRET: 39.900 € E3-1325D * Preturile nu contin TVA Caracteristici: • Un centru multifunctional si versatil, la pret competitiv, cu optiuni de agreat si magazie de scule liniara sau rotativa. • Utilizare componente de la producatori recunoscuti pentru fiabilitate si precizie de executie: electromandrina HSD 9kw, ax ATC, motoare servo Japonia - Yaskawa, reductoare Japonia – Shimpo, componente de voltaj scazut Schneider, invertor Delta. • Functii: rutare, forare, taiere, frezare verticala si orizontala, netezire, sanfrenare etc. • Optiuni cu masa vacuum cu capacitate mare de fixare pe patru zone sau fixare cu cleme de presare si pini retractabili. • Agregat forare optional. • Un centru multifunctional si versatil, la pret competitiv, cu optiuni de agreat si magazine de scule liniara sau rotativa. • Utilizare componente de la producatori recunoscuti pentru fiabilitate si precizie de executie: electromandrina HSD 9kw, ax ATC, motoare servo Japonia - Yaskawa, reductoare Japonia – Shimpo, componente de voltaj scazut Schneider, invertor Delta. • Functii: rutare, forare, taiere, frezare verticala si orizontala, netezire, sanfrenare etc. • Optiuni cu masa vacuum cu capacitate mare de fixare, 4 zone de aspiratie, sau fixare cu cleme de presare si pini retractabili. • Agregat gaurire optional. • Usi din lemn masiv sau furnir • Mobilier PAL • Fronturi sau tocarie. • Potrivit pentru productie standard sau la comanda. Caracteristici E3: Aplicatii: 20 M/min 24000 r/min SERVO VACUUM 250mc/h ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 12 13
- 8. E5 series E3-1325D E3-1530D E3-2040D E5-1224D E5-1530D E5-2040D Zonadeplasare 1260*2500*200mm 1570*3100* 200mm 2100*4020*200mm 1260*2500*330mm 1570*3100*330mm 2100*4020 *330mm Zona de lucru 1240*2480*180 mm 1550*3080* 180mm 2050*4000*180 mm 1240*2480*200mm 1550*3080*200mm 2050*4000* 200mm Masa de lucru 1230*2500mm 1560*3100 mm 2050*4020mm 1230*2500mm 1560*3100 mm 2050*4020mm Zona de lucru optionala 3000/5000/6000mm 3080/5000/6000mm Transmisie X/Y cremaliera si pinion, Z surub cu bile X/Y cremaliera si pinion, Z surub cu bile Structura masa T-slot vacuum T-slot vacuum Putere electromandrina 9.0 KW 9.0 / 12.0 KW Viteza electromandrina 24000 r/min 24000 r/min Viteza deplasare 45m/min 50m/min Viteza deplsare in lucru 20m/min 20m/min Magazie de scule Rotativa Rotativa Capacitate magazie 8 8 Motoare Servo Panasonic/Delta ServoYaskawa Voltaj AC380/3PH/50HZ AC380/3PH/50HZ Controller Syntec/OSAI Syntec/OSAI CENTRE DE PRELUCRARE E3 E5 CENTRU DE PRELUCRARE HEAVY-DUTY PRET: 39.900 € E3-1325D * Preturile nu contin TVA 46.900 € E3-2040D 44.900 € E5-1224D 56.900 € E5-2040D 49.900 € E5-1530D 42.900 € E3-1530D • Centru de prelucrare pentru utilizare intensiva, cu magazine rotativa cu 8 pozitii si schimbare rapida. • Functii: rutare, forare, taiere, frezare verticala si orizontala, netezire, sanfrenare etc. Agregat gaurire optional. • Utilizare componente mecanice si electronice de top, pentru fiabilitate si precizie de executie: motoare servo si reductoare Japonia, electromandrine si schimbator rapid de scule Italia, sisteme electrice de voltaj redus Franta. • Masa vacuum cu pompe 250mc/h, multizonala, sau fixare cu cleme de presare si pini retractabili. • Pregatire pentru axa patru. • Destinat prelucrarii de fronturi, tocarie, balustrade, usi si ferestre, gravuri, etc • Debitari pentru lemn masiv, PAL, plastic, rasini, materiale compozite, panouri izolante etc. • Prelucrari in lemn, acril, PVC, materiale dure, piatra, sticla organica si metale neferoase (aluminiu, cupru etc.) Caracteristici: Aplicatii: 12.0 KW 20 M/min SERVO YASKAWA UTILIZARE INDUSTRIALA 24000 r/min ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 14 15
- 9. • • • • • • • • • • • • • • E10 series E10-2030 El0-2040 El0-2550 E10-2560 X/Y/Z Axe deplasare 3000*3800* 1400/2000mm 3000*4800*1400/ 2000mm 3400*5800*1400/ 2000mm 3400*6800*1400/ 2000mm A/C Axe A: ± 120° C: ± 262° Zona de lucru 2000*3000* 1000/1600mm 2000*4000*1000/ 1600mm 2500*5000*1000/ 1600mm 2500*6000*1000/1600mm Structura masa X/Y/Z cremaliera si pinion Putere electromandrina 10.0 KW HSD Viteza electromandrina 22000 r/min Viteza deplasare 40 /40 /10m/min Viteza deplsare in lucru 20m/min Magazie de scule Liniara Capacitate magazie 8 Motoare ServoYaskawa Voltaj AC380/3 PH/50 HZ Controller OSAI CENTRE DE PRELUCRARE E10 CENTRU DE PRELUCRARE 5 AXE PRET: 226.900 € 312.900 € E10-2040 E10-2560 * Preturile nu contin TVA Componente de la Producatori cu Renume Mondial, la Preturi CompetiTIve. • Centru de prelucrare in cinci axe, de uz intensiv, controller Italia de inalta viteza de procesare pentru cele mai exigente fluxuri de productie. • Garanteaza precizie maxima, operare facila si productivitate ridicata. • Centru CNC cu 5 axe interpolate; Real-Time Tool Center Point Rotation (RTCP); Axa Z poate fi ajustata pentru prelucrari de volum cu adancime mare de lucru. • Ajustare individuala a vitezei de lucru, vitezei de deplasare si vitezei de frezare pentru optimizarea productivitatii si finisare optima. • Componente reunoscute mondial pentru calitate si fiabilitate. • Procesare 3D: frezare fibra de sticla, rasini si alte non-metale: materiale compozite sau aliaje/materiale carbon. • Matrite: matrite turnare, automotive, obiecte sanitare, industria navala, aeronautica, muzicala etc. • Lemn, polistiren, rasini, gips, non-metale, materiale compozite, etc. Caracteristici: Aplicatii: Materiale: 5 AXE 22000 r/min 20 M/min SERVO YASKAWA ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 16 17

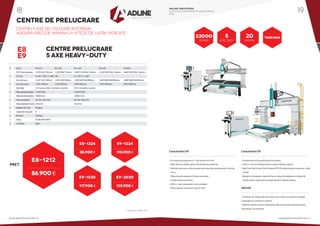

- 10. • • • • • • • • • • • • • • • Series E8-1212 E8-1224 E9-1224 E9-1530 E9-2030 X/Y/Z Axe deplasare 1720*182 0*750 mm 1 720*3040*750mm 1850*31 00*950/1 200mm 21 50*3700*950/1 200mm 2650*3700*950/1 200mm A/C Axe A:+40° /-100° , C:+400° /-40° A: ±120° , C: ±262° Zona de lucru 1220*1220* 500mm 1220*2440*500mm 1200*2400*650/900mm 1500*3000*650/900mm 2000*3000*650/900mm Structura masa 1230*1220mm 1230*2440mm 1200*2400mm 1550*3000mm 2050*3000mm Transmisie X/ Z surub cu bile,Y cremaliera si pinion X/Y/Z cremaliera si pinion Putereelectromandrina 7.0 KW HSD 10.0 KW HSD Vitezaelectromandrina 18000r/min 22000 r/min Viteza deplasare 60 / 60 / 30m/min 60 / 60 / 20m/min Vitezadeplasareinlucru 20m/min 20m/min Magazie de scule Rotativa Capacitate magazie 8 Motoare Yaskawa Voltaj AC380/3PH/50HZ Controller OSAI CENTRE DE PRELUCRARE E8 E9 CENTRE PRELUCRARE 5 AXE HEAVY-DUTY Centru 5 axe de utilizare intensiva. Asigura precizie maxima la viteze de lucru ridicate. PRET: 86.900 € 88.900 € 117.900 € 125.900 € 110.900 € E8-1212 E8-1224 E9-1530 E9-2030 E9-1224 * Preturile nu contin TVA Caracteristici E8: Caracteristici E9: Aplicatii: 5 aXe 360o 22000 r/min 20 M/min YASKAWA • Un centru de prelucrare in 5 axe pentru serii mici. • Masa de lucru dubla, pentru eficientizarea productiei. • Permite incarcarea si descarcarea unei mese fara intreruperea ciclului de lucru. • Ofera precizie maxima si finisare excelenta. • Componente de renume. • CNC in 5 axe interpolate si sincronizabile. • Potrivit pentru prelucrari curbe la 360O . • Componente de la producatori de renume. • CNC in 5 axe sincronizate pentru viteza si finisare optime. • Real-Time Tool Center Point Rotation (RTCP), potrivit pentru prelucrari curbe la 360O . • Ajustare individuala a vitezei de lucru, vitezei de deplasare si vitezei de frezare pentru optimizarea productivitatii si finisare optima. • Procesare 3D: frezare fibra de sticla, rasini si alte non-metale: materiale compozite sau amestecuri carbon. • Matrite: matrite turnare, automotive, obiecte sanitare, industria navala, aeronautica, muzicala etc. ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 18 19

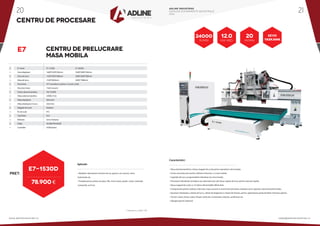

- 11. CENTRU DE PROCESARE E7CENTRU DE PRELUCRARE MASA MOBILA PRET: 78.900 € E7-1530D * Preturile nu contin TVA Aplicatii: • Mobilier: ideal pentru fronturi de usi, gravuri, usi, tocarie, rame, balustrade etc. • Pretabil pentru prelucrari placi, PAL, lemn masiv, plastic, rasini, materiale compozite, acril etc. • • • • • • • • • • • • • • • • E7 series E7-1530D E7-3020D Zona deplasare 1600*3100*250mm 3040*2040*250mm Zona de lucru 1550*3050*200mm 3000*2000*200mm Masa de lucru 1530*3050mm 3050*1980mm Transmisie X/Y cremaliera si pinion. Z surub cu bile Structura masa T-slot vacuum Putere electromandrina 9.0/12.0KW Viteza electromandrina 24000 r/min Viteza deplasare 60m/min Viteza deplasare in lucru 20m/min Magazie de scule Rotativa Nr. de scule 8*2 Cap forare N/A Motoare ServoYaskawa Voltaj AC380/3PH/50HZ Controller OSAI/Syntec Caracteristici: 12.0 KW HSD 24000 r/min 20 M/min SEVO YASKAWA • Doua electromandrine si doua magazii de scule pentru operatiuni sincronizate. • Centru de prelucrare pentru utilizare intensiva, cu masa mobila. • Capetele de lucru programabile individual sau sincronizate. • Procesare individuala simultana sau alternativa pe cele doua capete de lucru pentru executii rapide. • Doua magazii de scule cu 16 sloturi alimentabile diferentiat. • Componente pentru utilizare intensiva: masa vacuum si transmisie Germania, motoare servo Japonia, electromandrine Italia. • Ajustare individuala a vitezei de lucru, vitezei de deplasare si vitezei de frezare, pentru optimizarea productivitatii si finisare optima. • Functii: rutare, forare, taiere, frezare verticala si orizontala, netezire, sanfrenare etc. • Agregat gaurire optional. ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 20 21
- 12. GRAVATOR CU PLASMA ALS-1325PPlasma PRET: 22.990 € ALS-1325 PLASMA * Preturile nu contin TVA • • • • • • • • • • Model 1325 1530 Suprafata de lucru 2500*1260*200mm 1570*3100*200mm Transmisie X/Y Cremaliera si pinion, Z surub cu bile Viteza deplasare 25m/min 25m/min Viteza taiere 15m/min 15m/min Adancime taiere 20mm 20mm Voltaj AC380V/3PH/50Hz AC380V/3PH/50Hz Putere 15.4KW 15.4KW Transmisie Servo Stepper Servo Stepper Controller NC-Studio NC-Studio 20 mm 15.4 KW 15 M/min SERVO Caracteristici: • Axa Y este actionata de doua motoare, simultan, cu ajutorul unei cremaliere de mare precizie. • Controler Italia si sursa plasma Cut Master USA pentru precizie si viteza mare de taiere, fara repetare operatiune. • Taiere metale si materiale dure prin arc alectric liniar de mare precizie. Abateri maxime 1° pe adancime. • Resturi minime si o gama variata de materiale ce pot fi taiate prin ajustarea adancimii si a puterii arcului. ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 22 23

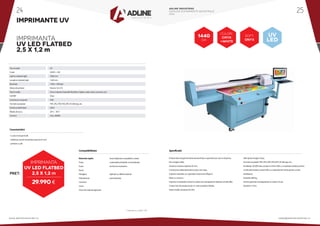

- 13. IMPRIMANTE UV PRET: 29.990 € *Preturile nu contin TVA 1440 DPI Materialerigide: Forex Foam Bond Plexiglass Policarbonat Ceramica Lemn Orice alt material rigid plan Acest utilaj este compatibil cu toate materialele printabile comercializate de Ad Line Industries. Aplicatii cu diferite obiecte promotionale. Compatibilitate: Specificatii: IMPRIMANTA UV Led FlatbED 2,5 X 1,2 m Culori: CMYK +WHITE SOFT: ONYX UV LED Tip cerneala Culori Latime material rigid Lungime material rigid Rezolutie Viteza de printare Tipuri media Soft RIP Conexiune computer Formate acceptate Tensiune alimentare Mediu de lucru Consum • 5 culori incluzand alb • inaltimea carului de printare pana la 45 mm • printare cu alb UV CMYK + 4W 2500 mm 1220 mm 1440 x 1440 dpi Pana la 16 m2 /h Orice material (materiale flexibile si rigide, metal, sticla, ceramica, etc) Onyx USB TIFF, JPG, PDF, PSD, EPS, PS, Bitmap, etc. 220V 20o C - 30o C max. 2000W Caracteristici: Printare fara margini (la dimensiunea finita a suportului pe care se imprima, fara margine alba) Grosime maxima material: 45 mm, Constructie solida destinata lucrului non-stop, Suporta materiale cu o greutate maxima de 50kg/m2 , Masa cu vacuum, Imprima si materiale inchise la culoare sau transparente datorita cernelii albe, Costuri mici de productie pe m2 , este versatila si fiabila, Sistem dublu de lampi UV LED, Soft ripuire imagini: Onyx, Formate acceptate:TIFF, JPG, PDF, PSD, EPS, PS, Bitmap, etc ., Umiditate: 20-80% fara condens (minim 40% cu materiale sintetice pentru a evita electrizarea; maxim 60% cu materiale din hartie pentru a evita ondularea), Greutate: 600 kg, Service garantie si postgarantie in maxim 24 ore, Garantie 12 luni. Imprimanta UV LED FLATBED 2,5 x 1,2 m ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 24 25

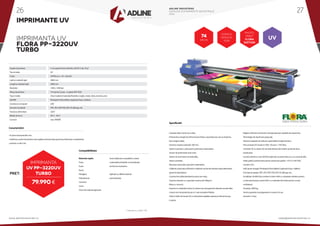

- 14. IMPRIMANTE UV PRET: 79.990 € *Preturile nu contin TVA Materialerigide: Forex Foam Bond Plexiglass Policarbonat Ceramica Lemn Orice alt material rigid plan Acest utilaj este compatibil cu toate materialele printabile comercializate de Ad Line Industries. Aplicatii cu diferite obiecte promotionale. Compatibilitate: IMPRIMANTA UV FLORA PP-3220UV TURBO 74 M2/h UV Capete de printare Tip cerneala Culori Latime material rigid Lungime material rigid Rezolutie Viteza de printare Tipuri media Soft RIP Conexiune computer Formate acceptate Tensiune alimentare Mediu de lucru Consum 4-16 capete Konica Minolta 1024/512 de 14 pl UV CMYKLcLm +W +Varnish 3000 mm 2000 mm 1440 x 1440 dpi 74 mp/ora (2 pass , 4 capete KM 1024) Orice material (materiale flexibile si rigide, metal, sticla, ceramica, etc) Photoprint Flora Edition (optional Onyx, Caldera) USB TIFF, JPG, PDF, PSD, EPS, PS, Bitmap, etc. 220V 20o C - 30o C max. 9000W Caracteristici: • 8 culori incluzand alb si lac • inaltimea carului de printare este reglata automat dupa grosimea detectata a materialului • printare cu alb si lac Culoarea alba in linie sau in fata, Printare fara margini (la dimensiunea finita a suportului pe care se imprima, fara margine alba), Grosime maxima material: 100 mm, Sistem automat cu pini pentru potrivirea materialului, Senzor de protectictie anti-crash, Sistem de recirculare cerneala alba, Sistem antistatic, Masurare automata a grosimii materialului, Calibrare automata (software) a inaltimii carului de printare dupa detectarea grosimii materialului, Constructie solida destinata lucrului non-stop, Suporta material cu o greutate maxima de 50kg/m2 , Masa cu vacuum, Imprima si materiale inchise la culoare sau transparente datorita cernelii albe, Costuri mici de productie pe m2 , este versatila si fiabila, Sistem dublu de lampi UV cu intensitate reglabila separat pe fiecare lampa in parte, Reglare software a tensiunii si temperaturii pe capetele de imprimare, Tehnologie de imprimare grayscale, Sisteme integrate de indicare a planeitatii echipamentului, Pret cerneala UV (made in USA): 69 euro +TVA /litru, Cerneala UV cu sistem de cerneala deschis fara sistem protectie de la producator, Lacuire selectiva cu lacVarhish (optional, se poate inlocui cu un canal de alb), Statie grafica performanta pentru prelucrare grafica - PC I5 cu HD SSD, monitor LCD, Soft ripuire imagini: Photoprint Flora Edition (optional Onyx, Caldera) Formate acceptate:TIFF, JPG, PDF, PSD, EPS, PS, Bitmap, etc ., Umiditate: 20-80% fara condens (minim 40% cu materiale sintetice pentru a evita electrizarea; maxim 60% cu materiale din hartie pentru a evita ondularea), Greutate: 2000 kg, Service garantie si postgarantie in maxim 24 ore, Garantie 12 luni. Specificatii: KONICA MINOLTA 1024 PHOTO PRINT FLORA EDITION Imprimanta UV PP-3220UV TURBO ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 26 27
- 15. GRAVATOARE LASER PRET: 5.900 € *Preturile nu contin TVA GRAVATOR LASER HM-6040 NON-METAL GRAVATOR LASER HM-6040 80 W Echipament laser specializat in decupare si gravare plastic, piele, lemn, MDF, etc. Software-ul permite procesarea fisierelor si operarea echipamentului in acelasi timp. Sistemul de miscare pe axe este pe rulmenti liniari, cu transmisie pe curele. Grosime maxima taiere plexiglass – 20mm/80W (calitate foarte buna). Sistem air assist. Sistem evacuare noxe. Sistem industrial de racire a tubului laser cu protectie si reglare temperatura. Garantie tub laser: 12 luni fara limita de functionare. Masa up/down actionata electric • Sistem de gravare pe obiecte cilindrice Optional: Putere laser Suprafata de lucru Viteza de miscare pe axe Transmisie Miscare pe axe Rezolutie Conexiune PC Alimentare Consum Dimensiuni 80W 600 x 400 mm 500 mm/sec. Curele Motoare pas cu pas 0.025 mm USB 220V 1500W 1150 X 880 X 800 mm VITEZA 500 mm/s GROSIME TAIERE 20 mm REZOLUTIE 0.025 mm Putere: 80W Suprafata de gravare: 1000 x 600 mm Sistemeincluse:Racirecuapa cucontroltemperatura/ Airassistsystem/ Sistemevacuarenoxe Putere: 80W Suprafata de gravare: 1300 x 1000 mm Sistemeincluse:Racirecuapa cucontroltemperatura/ Airassistsystem/ Sistemevacuarenoxe Putere: 80W Suprafata de gravare: 1600 x 1000 mm Sistemeincluse:Racirecuapa cucontroltemperatura/ Airassistsystem/ Sistemevacuarenoxe Varianteconstructive: 6.900 € 7.900 € 8.900 € GRAVATOR LASER HM-1060 GRAVATOR LASER HM-1310 GRAVATOR LASER HM-1610 Caracteristici: ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 28 29

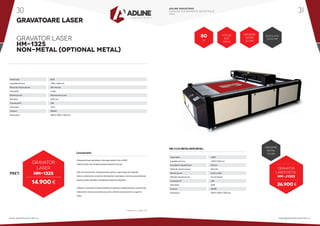

- 16. GRAVATOARE LASER PRET: 14.900 € *Preturile nu contin TVA GRAVATOR LASER HM-1325 NON-METAL (OPTIONAL METAL) GRAVATOR LASER HM-1325 80 W VITEZA 500 mm/s GROSIME TAIERE 20 mm GROSIME METAL 1.5 mm REZOLUTIE 0.025 mm HM-J1325METAL/NONMETAL: 26.900 € GRAVATOR LASER METAL HM-J1325 Echipament laser specializat in decupare plastic, lemn si MDF. Sistemul optic este complet protejat impotriva fumului. Este cel mai economic echipament laser pentru o gama larga de materiale. Dotat cu sistemul de urmarire al denivelarilor materialului, mentine aceeasi distanta focala pe toata suprafata si protejeaza impotriva coliziunilor. Software-ul permite procesarea fisierelor si operarea echipamentului in acelasi timp. Sistemul de miscare pe axe este pe surub cu bile de mare precizie si cu zgomot redus. Caracteristici: Putere laser Suprafata de lucru Viteza de miscare pe axe Transmisie Miscare pe axe Rezolutie Conexiune PC Alimentare Consum Dimensiuni 80W 1300 x 2500 mm 500 mm/sec. Curele Motoare pas cu pas 0.025 mm USB 220V 3000W 3000 X 1800 X 1000 mm Putere laser Suprafata de lucru Acuratete la repozitionare Viteza de miscare pe axe Miscare pe axe Motoare miscare pe axe Conexiune PC Alimentare Consum Dimensiuni 150W 1300 X 2500 mm 0.05mm 20m/min Surub cu bile Servomotoare USB 220V 3000W 3000 X 1800 X 1000 mm ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 30 31

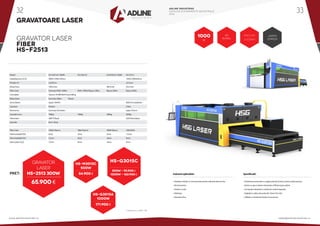

- 17. GRAVATOARE LASER PRET: 65.900 € *Preturile nu contin TVA GRAVATOR LASER FIBER HS-F2513 GRAVATOR LASER HS-2513 300W • Debitare metale cu mare precizie pentru industria electronica. • Electrocasnice. • Unelte si scule. • Matritare. • Mecanica fina. • Pozitionare automata cu reglaj automat al axei Z pentru taiere precisa. • Racire cu apa si sistem exhaustare si filtrare gaze ardere. • Computer industrial si unitate de control separata. • Oglinda si cabina de protectie.Taiere O2 si N2. • Utilizare si intretinere facila si economica. Industriiaplicabile: Specificatii: Model HS-G3015A-1000W HS-G3015C HS-M3015C-500W HS-F2513 Suprafata lucru X,Y,Z 3000×1500x120mm 1300×2500x40mm Precizie X,Y ±0.05mm ±0.1mm Viteza lucru 100m/min 40m/min 25m/min Fiber Laser Germany Rofin 1000w Rofin 1000w/Raycus 500w Raycus 500w Raycus 300w Cremaliere Taiwan: HI-WIN BeltTransmitting Reductoare Germany Alpha Taiwan Servo Motor Japan: SANYO SINO-US Leadshine Cap laser Precitec China Electronica Germany Schneider Japan Omron Greutate lucru 700Kg 700Kg 500Kg 300Kg Alimentare 380VTrifazat 220V Monofazat Garantie de la 12luni Fibra Laser 1000w Raycus 500w Raycus 300W Raycus 1000 Rofin Otel Inoxidabil (N2) 6mm 3mm 3mm 1.5mm Otel Inoxidabil (O2) 12mm 6mm 6mm 4mm Otel Carbon (O2) 12mm 6mm 6mm 4mm 1000 W 40 M/MIN. PRECIZIE ±0.05mm JAPAN OMRON 84.900 € 171.900 € 500W - 95.900 € 1000W - 160.900 € HS-M3015C 500W HS-G3015A 1000W HS-G3015C ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 32 33

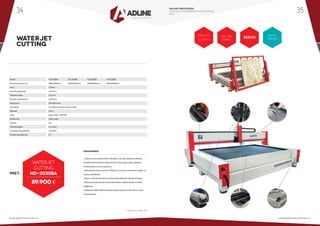

- 18. WATERJET CUTTING • Taiere larece in peste 500 de materiale, cu sau fara substanta abraziva, fara deformare si finisare inalta precizie, inclusiv sticla, piatra, ceramica, metale, plastic, cauciuc, burete etc. • Masa admisa de lucru pana la 1000 kg cu incarcare si descarcare rapida, cu sisteme antivibratie, • Duze cu valve pneumatice de viteza mare destinate utilizarii intensive, •Valva pneumatica pentru control alimentare materie abraziva si sistem antiblocare, • Depozitare vidata 200 litri materie abraziva pentru un flux de lucru de 8 ore neintrerupt. Caracteristici: Model HD 2030BA HD 2040BA HD 2060BA HD 3020BA Dimensiune lucru X,Y 2000x3000mm 2000x4000mm 2000x6000mm 3000x2000mm Axa Z 150mm Precizie pozitionare ±0.01mm Toleranta taiere ±0.1mm Precizie repozitionare ±0.02mm Viteza lucru 20m-60m/min Transmisie Cremaliera si pinion/Surub cu bile Motoare Servo Duze Heavy Duty - IWP SUA Rotatie Axa Orice unghi Deviere 0-6° Toleranta taiere ±0.15mm Acuratete repozitionare ±0.05mm Precizie repozitionare 0.1° 20 - 60 m/min. PRECIZIE ±0.01mm SERVO AXA z 150 mm PRET: 89.900 € WATERJET CUTTING HD-2030BA * Preturile nu contin TVA ADLINE INDUSTRIES CATALOG ECHIPAMENTE INDUSTRIALE 2016 www.adlineindustries.ro sales@adlineindustries.ro 34 35
