CALCULÓ: APROBÓ:
1/"-(0.25)
#2
3/8"-
(0.56)#3
1/2"-
(1.0)#4
5/8-
(1.55)#5
3/4"-
(2.24)#6
7/8"-(3.04)
#7
1"-(4.0) #8 TOTAL
1,00 CIMENTACION
1.1 ZAPATAS
1.2 Z1 2,00 12,00 1,10 26,40 ML
1.3 Z2 6,00 6,00 0,90 32,40 ML
6,00 5,00 1,10 33,00 ML
1.4 Z3 4,00 8,00 2,20 70,40 ML
32,40 59,40 70,40 ML
18,14 59,40 109,12 186,66 KG
1.5 VIGAS
1.6 VA1
FLEJES 4,00 61,00 0,84 204,96 ML
B.LONGITUDINALES 4,00 5,00 6,00 120,00 ML
4,00 3,00 1,95 23,40 ML
4,00 2,00 2,30 18,40 ML
204,96 161,80 ML
114,78 250,79 365,57 KG
1.7 VA2
FLEJES 3,00 83,00 0,84 209,16 ML
B. LONGITUDINALES 3,00 5,00 6,00 90,00 ML
3,00 3,00 3,30 29,70 ML
3,00 2,00 3,80 22,80 ML
209,16 142,50 ML
117,13 220,88 338,00 KG
1.8 V 20*20
FLEJES 1,00 51,00 0,64 32,64 ML
B LONGITUDINALES 1,00 8,00 4,00 32,00 ML
1,00 4,00 6,00 24,00 ML
32,64 56,00 ML
8,16 31,36 39,52 KG
929,76 KG
2.0 COLUMNAS
2.1 C1 (B1, B2, B3, C1, C2, D1, D2)
FLEJES 7,00 109,00 1,10 839,30 ML
B. LONGITUDINALES 7,00 3,00 3,00 63,00 ML
7,00 9,00 6,00 378,00 ML
7,00 3,00 2,00 42,00 ML
839,30 483,00 ML
470,01 748,65 1218,66 KG
2.2 C2 (A1, A2, A3, C3, D3)
FLEJES 5,00 72,00 1,10 396,00 ML
B. LONGITUDINALES 5,00 6,00 3,00 90,00 ML
5,00 3,00 6,00 90,00 ML
5,00 3,00 5,20 78,00 ML
396,00 258,00 ML
221,76 399,90 621,66 KG
2.3 COLUMNETAS (E1, E2, E3)
FLEJES 3,00 21,00 0,66 41,58 ML
B. LONGITUDINALES 3,00 4,00 2,80 33,60 ML
41,58 33,60 ML
10,40 18,82 29,21 KG
1869,53 KG
3.0 ENTREPISOS
3.1 V1
B. REFUERZO 2,00 4,00 6,00 48,00
2,00 2,00 1,95 7,80
2,00 2,00 2,30 9,20
FLEJES 2,00 61,00 0,74 90,28
3.2 V2
B. REFUERZO 1,00 4,00 6,00 24,00
1,00 2,00 3,30 6,60
1,00 2,00 3,80 7,60
FLEJES 1,00 83,00 0,74 61,42
3.3 V3
B. REFUERZO 2,00 4,00 6,00 48,00
2,00 3,00 3,80 22,80
2,00 2,00 4,20 16,80
FLEJES 2,00 88,00 0,74 130,24
3.4 V4
B. REFUERZO 1,00 6,00 2,90 17,40
FLEJES 1,00 34,00 0,62 21,08
3.5 V5
B. REFUERZO 1,00 4,00 4,50 18,00
FLEJES 1,00 34,00 0,68 23,12
3.6 V6

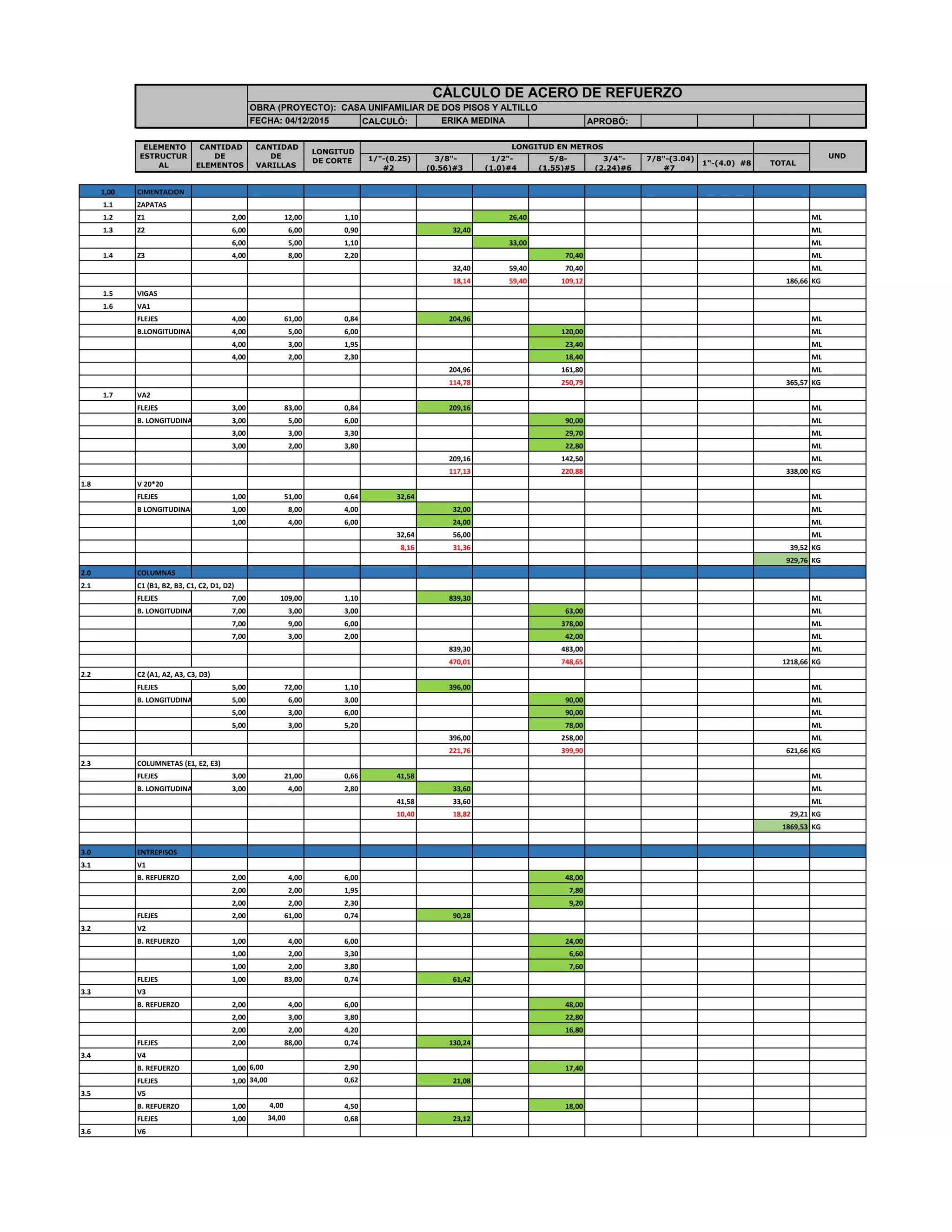

CÁLCULO DE ACERO DE REFUERZO
OBRA (PROYECTO): CASA UNIFAMILIAR DE DOS PISOS Y ALTILLO
FECHA: 04/12/2015
ELEMENTO
ESTRUCTUR
AL
CANTIDAD
DE
ELEMENTOS
CANTIDAD
DE
VARILLAS
LONGITUD
DE CORTE
LONGITUD EN METROS
UND
ERIKA MEDINA

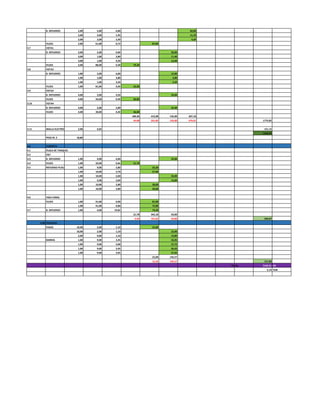

B. REFUERZO 2,00 5,00 6,00 60,00
2,00 3,00 1,95 11,70
2,00 2,00 2,30 9,20
FLEJES 2,00 61,00 0,72 87,84
3.7 VGTA1
B. REFUERZO 3,00 2,00 6,00 36,00
3,00 1,00 3,80 11,40
3,00 1,00 4,20 12,60
FLEJES 3,00 88,00 0,30 79,20
3.8 VGTA2
B. REFUERZO 1,00 2,00 6,00 12,00
1,00 1,00 3,80 3,80
1,00 1,00 3,20 3,20
FLEJES 1,00 81,00 0,30 24,30
3.9 VGTA3
B. REFUERZO 4,00 2,00 4,20 33,60
FLEJES 4,00 34,00 0,30 40,80
3.10 VGTA4
B. REFUERZO 4,00 2,00 2,80 22,40
FLEJES 4,00 30,00 0,30 36,00
180,30 413,98 135,00 307,10
45,08 231,83 135,00 476,01 1775,82
3.11 MALLA ELECTROSOLDADA 2,00 4,02 151,15
1926,97
PESO M .E 18,80
4.0 CUBIERTA
4.1 PLACA DE TANQUES
4.2 VG7
4.3 B. REFUERZO 1,00 4,00 6,00 24,00
4.4 FLEJES 1,00 33,00 0,66 21,78
4.5 REFUERZO PLACA 1,00 9,00 2,80 25,20
1,00 10,00 2,70 27,00
1,00 10,00 2,60 26,00
1,00 5,00 2,60 13,00
1,00 10,00 2,80 28,00
1,00 10,00 2,80 28,00
4.6 VIGA CANAL
FLEJES 1,00 91,00 0,90 81,90
1,00 91,00 0,80 72,80
4.7 B. REFUERZO 1,00 4,00 19,82 79,28
21,78 342,18 63,00
5,45 191,62 63,00 260,07
5,00 ESCALERA
PASOS 10,00 2,00 1,10 22,00
10,00 2,00 1,10 22,00
2,00 9,00 1,10 19,80
BARRAS 1,00 9,00 2,45 22,05
1,00 9,00 3,08 27,72
1,00 9,00 2,95 26,55
1,00 9,00 3,05 27,45
22,00 145,57
12,32 145,57 157,89
5144,21 KG
5,14 TON
TOTAL
