2. О компании
Наша Компания является дилерами заводов и компаний:
НПФ «Альянс-Электро» г. Санкт-Петербург, Россия
ТОО «KCC distribution» г. Алматы, Казахстан
TOO «KAZ ENERGO GROUP» - это активно развивающаяся
компания, с ориентацией на удовлетворение конкретных
потребностей электротехнического рынка Казахстана. Нашим
заказчикам мы предлагаем высочайшее качество, гибкие цены и
индивидуальный подход. Доступные цены на весь ассортимент
продукции, быстрые поставки и качественный монтаж.
ТОО «KAZ ENERGO GROUP» Ваш надежный партнер в
сфере Энергетики и Телекоммуникаций. Основная задача нашей
компании – решить Ваши проблемы и сделать Вас счастливыми.

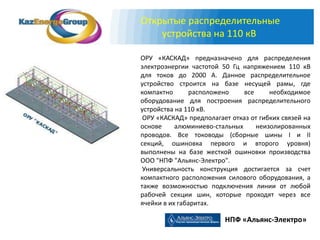

3. Открытые распределительные
устройства на 110 кВ
ОРУ «КАСКАД» предназначено для распределения
электроэнергии частотой 50 Гц напряжением 110 кВ
для токов до 2000 А. Данное распределительное
устройство строится на базе несущей рамы, где
компактно расположено все необходимое
оборудование для построения распределительного
устройства на 110 кВ.
ОРУ «КАСКАД» предполагает отказ от гибких связей на
основе алюминиево-стальных неизолированных
проводов. Все тоководы (сборные шины I и II
секций, ошиновка первого и второго уровня)
выполнены на базе жесткой ошиновки производства
ООО "НПФ "Альянс-Электро".
Универсальность конструкция достигается за счет
компактного расположения силового оборудования, а
также возможностью подключения линии от любой
рабочей секции шин, которые проходят через все
ячейки в их габаритах.
НПФ «Альянс-Электро»
4. Открытые распределительные
устройства на 110 кВ
Конструктивно ячейка ОРУ-110 кВ «КАСКАД»
является разборной рамной конструкцией, т.е. сварные
конструкции соединены болтами. Для её установки
требуется минимум оборудования и инструментов:
кран, сварочный аппарат (для создания электрического
контакта с контуром заземления подстанции) и гаечные
ключи.
Металлоконструкции «КАСКАД» изготавливаются
из отдельных сварных элементов, которые обработаны
горячим и холодным цинкованием. Материалом, из
которого выполнены элементы
металлоконструкции, является стандартный прокат
(швеллер, уголок) из стали марки Ст3ПС.
Особенностью металлоконструкций является то, что на
блоки можно устанавливать силовое оборудование как
отечественного, так и импортного производства.
Например, возможно использование по высокой стороне
110 кВ оборудование производства АВВ, Siemens, ЭМЗ и т.д.
В целом, ОРУ «КАСКАД» КТПБ-АЭ 110 кВ легко
обслуживается и даёт возможность значительно уменьшить
габариты подстанции.
НПФ «Альянс-Электро»

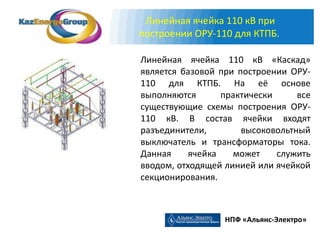

5. Линейная ячейка 110 кВ при
построении ОРУ-110 для КТПБ.
Линейная ячейка 110 кВ «Каскад»
является базовой при построении ОРУ-
110 для КТПБ. На её основе
выполняются практически все
существующие схемы построения ОРУ-
110 кВ. В состав ячейки входят
разъединители, высоковольтный
выключатель и трансформаторы тока.
Данная ячейка может служить
вводом, отходящей линией или ячейкой
секционирования.
НПФ «Альянс-Электро»

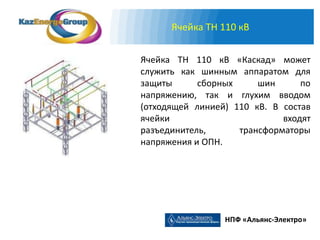

6. Ячейка ТН 110 кВ
Ячейка ТН 110 кВ «Каскад» может
служить как шинным аппаратом для
защиты сборных шин по
напряжению, так и глухим вводом
(отходящей линией) 110 кВ. В состав
ячейки входят
разъединитель, трансформаторы
напряжения и ОПН.
НПФ «Альянс-Электро»

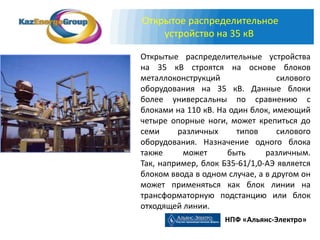

7. Открытое распределительное
устройство на 35 кВ
Открытые распределительные устройства
на 35 кВ строятся на основе блоков
металлоконструкций силового
оборудования на 35 кВ. Данные блоки
более универсальны по сравнению с
блоками на 110 кВ. На один блок, имеющий
четыре опорные ноги, может крепиться до
семи различных типов силового
оборудования. Назначение одного блока
также может быть различным.
Так, например, блок Б35-61/1,0-АЭ является
блоком ввода в одном случае, а в другом он
может применяться как блок линии на
трансформаторную подстанцию или блок
отходящей линии.
НПФ «Альянс-Электро»

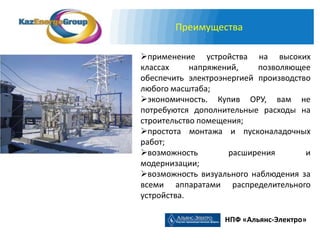

8. Преимущества
применение устройства на высоких
классах напряжений, позволяющее
обеспечить электроэнергией производство
любого масштаба;
экономичность. Купив ОРУ, вам не
потребуются дополнительные расходы на
строительство помещения;
простота монтажа и пусконаладочных
работ;
возможность расширения и
модернизации;
возможность визуального наблюдения за
всеми аппаратами распределительного
устройства.
НПФ «Альянс-Электро»
9. Комплектные распределительные
устройства на 20 кВ.
Комплектное распределительное
устройство типа К-26(27)-АЭ-М
предназначено для работы в сетях 20-24
кВ, частотой 50 Гц, с изолированной
нейтралью, на номинальные токи до 4000А.
Номинальный ток отключения до 31, 5 кА и
соответствует ГОСТ 14693-90. КРУ имеет
сборную конструкцию и предназначено для
установки внутри существующих
помещений или модульных зданий.
Элементы, находящиеся под
высоким напряжением, имеют степень
защиты IP65, отсеки сборных шин и
кабельного присоединения - IP20.
НПФ «Альянс-Электро»

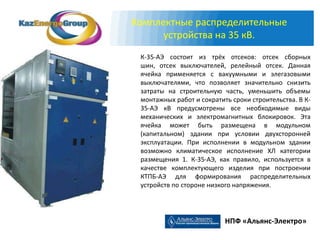

10. Комплектные распределительные
устройства на 35 кВ.
К-35-АЭ состоит из трёх отсеков: отсек сборных
шин, отсек выключателей, релейный отсек. Данная
ячейка применяется с вакуумными и элегазовыми
выключателями, что позволяет значительно снизить
затраты на строительную часть, уменьшить объемы
монтажных работ и сократить сроки строительства. В К-
35-АЭ кВ предусмотрены все необходимые виды
механических и электромагнитных блокировок. Эта
ячейка может быть размещена в модульном
(капитальном) здании при условии двухсторонней
эксплуатации. При исполнении в модульном здании
возможно климатическое исполнение ХЛ категории
размещения 1. К-35-АЭ, как правило, используется в
качестве комплектующего изделия при построении
КТПБ-АЭ для формирования распределительных
устройств по стороне низкого напряжения.
НПФ «Альянс-Электро»

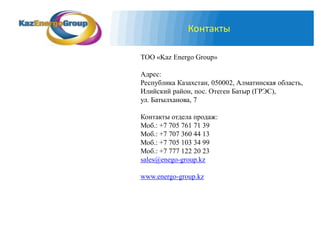

11. Контакты
ТОО «Kaz Energo Group»
Адрес:
Республика Казахстан, 050002, Алматинская область,
Илийский район, пос. Отеген Батыр (ГРЭС),
ул. Батылханова, 7
Контакты отдела продаж:
Моб.: +7 705 761 71 39
Моб.: +7 707 360 44 13
Моб.: +7 705 103 34 99
Моб.: +7 777 122 20 23
sales@enego-group.kz
www.energo-group.kz
