Ablakgyártási technológiák kis- és nagyüzemeknek
- 1. Miért kell CNC-nablakot gyártani? Lignomat Kft. H-9700 Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255

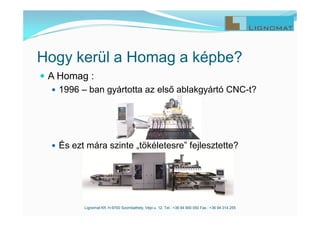

- 2. A Homag: 1996 – ban gyártotta az első ablakgyártó CNC-t? És ezt mára szinte „tökéletesre” fejlesztette? Lignomat Kft. H-9700 Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 Hogy kerül a Homag a képbe?

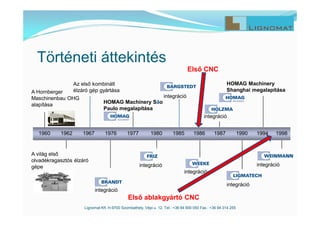

- 3. Történeti áttekintés Lignomat Kft.H-9700 Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 A világ első olvadékragasztós élzáró gépe A Hornberger Maschinenbau OHG alapítása Az első kombinált élzáró gép gyártása integráció HOMAG Machinery São Paulo megalapítása HOMAG Machinery Shanghai megalapítása 1960 1962 1967 1976 1977 1980 1985 1986 1987 1990 1994 1998 integráció integráció integráció integráció integráció integráció Első ablakgyártó CNC Első CNC

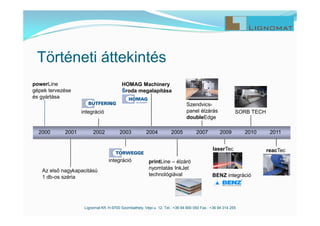

- 4. Lignomat Kft. H-9700Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 HOMAG Machinery Środa megalapítása laserTec Szendvics- panel élzárás doubleEdge printLine – élzáró nyomtatás InkJet technológiával Az első nagykapacitású 1 db-os széria powerLine gépek tervezése és gyártása BENZ integráció SORB TECH 2000 2001 2002 2003 2004 2005 2007 2009 2010 2011 reacTec Történeti áttekintés integráció integráció

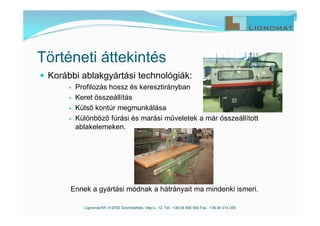

- 5. Korábbi ablakgyártásitechnológiák: Profilozás hossz és keresztirányban Keret összeállítás Külső kontúr megmunkálása Különböző fúrási és marási műveletek a már összeállított ablakelemeken. Ennek a gyártási módnak a hátrányait ma mindenki ismeri. Lignomat Kft. H-9700 Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 Történeti áttekintés

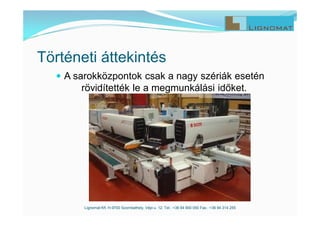

- 6. A sarokközpontokcsak a nagy szériák esetén rövidítették le a megmunkálási időket. Lignomat Kft. H-9700 Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 Történeti áttekintés

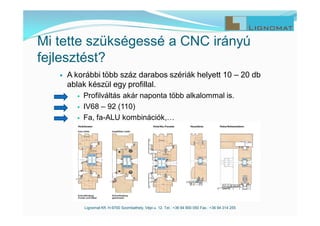

- 7. Mi tette szükségesséa CNC irányú fejlesztést? A korábbi több száz darabos szériák helyett 10 – 20 db ablak készül egy profillal. Profilváltás akár naponta több alkalommal is. IV68 – 92 (110) Fa, fa-ALU kombinációk,… Lignomat Kft. H-9700 Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255

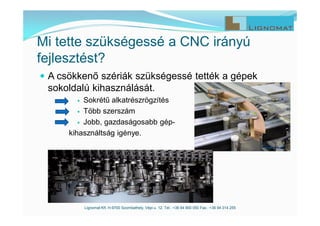

- 8. A csökkenőszériák szükségessé tették a gépek sokoldalú kihasználását. Sokrétű alkatrészrögzítés Több szerszám Jobb, gazdaságosabb gép- kihasználtság igénye. Lignomat Kft. H-9700 Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 Mi tette szükségessé a CNC irányú fejlesztést?

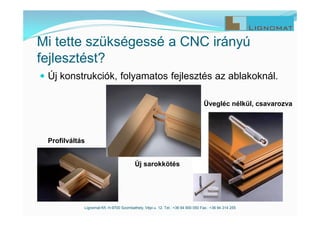

- 9. Új konstrukciók,folyamatos fejlesztés az ablakoknál. Lignomat Kft. H-9700 Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 Mi tette szükségessé a CNC irányú fejlesztést? Profilváltás Új sarokkötés Üvegléc nélkül, csavarozva

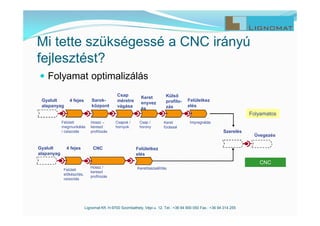

- 10. Lignomat Kft. H-9700Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 Folyamat optimalizálás CNCCNC KeretösszeállításHossz / kereszt profilozás Felületi előkészítés, csiszolás Sarok- központ Gyalult alapanyag Csap méretre vágása Keret enyvez és Külső profilo- zás Felületi megmunkálás / csiszolás Csapok / hornyok Csap / horony Keret fúrással FolyamatosFolyamatos Felületkez elés Impregnálás CNC Üvegezés Hossz – kereszt profilozás Szerelés 4 fejes Felületkez elés 4 fejesGyalult alapanyag Mi tette szükségessé a CNC irányú fejlesztést?

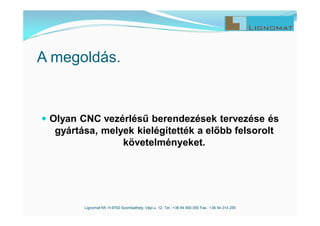

- 11. A megoldás. OlyanCNC vezérlésű berendezések tervezése és gyártása, melyek kielégítették a előbb felsorolt követelményeket. Lignomat Kft. H-9700 Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255

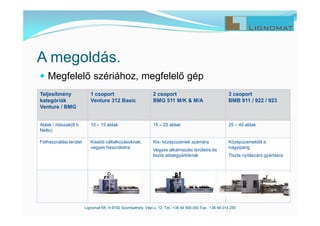

- 12. Megfelelő szériához,megfelelő gép Lignomat Kft. H-9700 Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 A megoldás. Teljesítmény kategóriák Venture / BMG 1 csoport Venture 312 Basic 2 csoport BMG 511 M/K & M/A 3 csoport BMB 911 / 922 / 923 Ablak / műszak(8 h Netto) 10 – 15 ablak 15 – 25 ablak 25 – 40 ablak Felhasználási terület Kisebb vállalkozásoknak, vegyes használatra Kis- középüzemek számára Vegyes alkalmazási területre és tiszta ablakgyártóknak Középüzemektől a nagyiparig Tiszta nyílászáró gyártásra

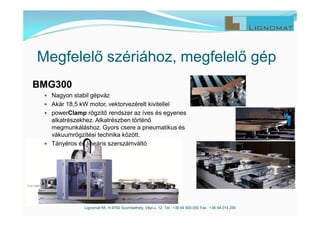

- 13. Megfelelő szériához, megfelelőgép Lignomat Kft. H-9700 Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 BMG300 Nagyon stabil gépváz Akár 18,5 kW motor, vektorvezérelt kivitellel powerClamp rögzítő rendszer az íves és egyenes alkatrészekhez. Alkatrészben történő megmunkáláshoz. Gyors csere a pneumatikus és vákuumrögzítési technika között. Tányéros és lineáris szerszámváltó

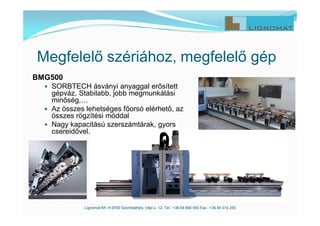

- 14. Lignomat Kft. H-9700Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 Megfelelő szériához, megfelelő gép BMG500 SORBTECH ásványi anyaggal erősített gépváz. Stabilabb, jobb megmunkálási minőség,… Az összes lehetséges főorsó elérhető, az összes rögzítési móddal Nagy kapacitású szerszámtárak, gyors csereidővel.

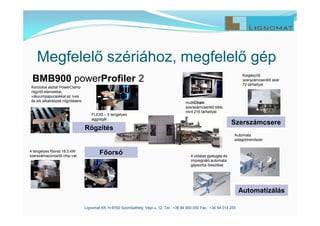

- 15. Lignomat Kft. H-9700Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 Megfelelő szériához, megfelelő gép BMB900 powerProfiler 2 4 tengelyes főorsó 18,5 kW szerszámazonosító chip-vel Főorsó Rögzítés Automatizálás Szerszámcsere FLEX5 – 5 tengelyes aggregát Konzolos asztal PowerClamp rögzítő elemekkel, vákuumpapucsokkal az íves és sík alkatrészek rögzítésére multiChain szerszámcserélő több, mint 216 tárhellyel Kiegészítő szerszámcserélő akár 72 tárhellyel 4 oldalas gyalugép és impregnáló automata gépsorba illesztése Automata adagolórendszer

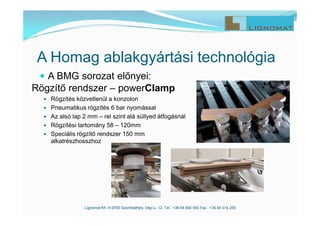

- 16. A Homag ablakgyártásitechnológia A BMG sorozat előnyei: Lignomat Kft. H-9700 Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 Rögzítő rendszer – powerClamp Rögzítés közvetlenül a konzolon Pneumatikus rögzítés 6 bar nyomással Az alsó lap 2 mm – rel szint alá süllyed átfogásnál Rögzítési tartomány 58 – 120mm Speciális rögzítő rendszer 150 mm alkatrészhosszhoz

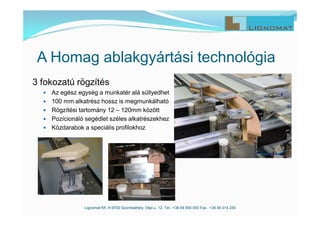

- 17. Lignomat Kft. H-9700Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 A Homag ablakgyártási technológia 3 fokozatú rögzítés Az egész egység a munkatér alá süllyedhet 100 mm alkatrész hossz is megmunkálható Rögzítési tartomány 12 – 120mm között Pozícionáló segédlet széles alkatrészekhez Közdarabok a speciális profilokhoz

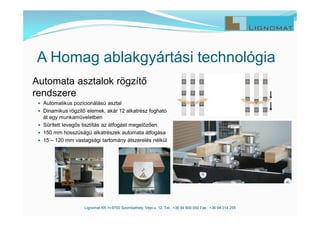

- 18. Lignomat Kft. H-9700Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 A Homag ablakgyártási technológia Automata asztalok rögzítő rendszere Automatikus pozícionálású asztal Dinamikus rögzítő elemek, akár 12 alkatrész fogható át egy munkaműveletben Sűrített levegős tisztítás az átfogást megelőzően 150 mm hosszúságú alkatrészek automata átfogása 15 – 120 mm vastagsági tartomány átszerelés nélkül

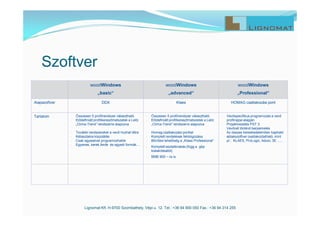

- 19. Lignomat Kft. H-9700Szombathely, Vépi u. 12. Tel.: +36 94 900 050 Fax.: +36 94 314 255 Szoftver woodWindows „basic“ woodWindows „advanced“ woodWindows „Professional“ Alapszoftver DDX Klaes HOMAG csatlakozási pont Tartalom - Összesen 5 profilrendszer választható - Elődefiniált profilkeresztmetszetek a Leitz „Clima-Trend” rendszerre alapozva - További rendszereket a vevő hozhat létre - Kétasztalos kiszolálás - Csak egyesével programozhatók - Egyenes, kerek,ferde és egyedi formák… - Összesen 5 profilrendszer választható - Elődefiniált profilkeresztmetszetek a Leitz „Clima-Trend” rendszerre alapozva - Homag csatlakozási ponttal - Komplett rendelések feldolgozása - Bővítési lehetőség a „Klaes Professional“ - Komplett asztalkirakás (függ a gép kialakításától) - BMB 900 – ra is. - Vevőspecifikus programozás a vevő profilrajzai alapján - Projektvezetés PST 3 - Vevőnél történő beüzemelés - Az összes kereskedelemben kapható ablakszoftver csatlakoztatható, mint pl.: KLAES, ProLogic, Adulo, 3E …..
