Mesin rope dyeing digunakan untuk mencelup kain dalam bentuk tali (rope) dan mencelup kain yang tidak boleh mengalami tegangan besar. Mesin ini terdiri dari tiga bagian utama yaitu feeding zone, dyeing zone, dan panel kendali.

1. ROPE DYEING MACHINE
Pencelupan kain dapat dilakukan dalam bentuk rope
(untaian) maupun dalam bentuk open width (terbuka lebar).
Tentu saja kedua mesin tersebut konstruksinya sangat
jauh berbeda demikian halnya dengan elemen mesinnya
Rope dyeing machine adalah
mesin
pencelupan kain bentuk rope(bukan open
width) digunakan terutama untuk pencelupan
kain yang tidak boleh mengalami tegangan
yang cukup besar.
Jenis rope dyeing machine yang mula – mula
diperkenalkan
adalah
winch,
kemudian
dikembangkan jet dyeing machine.

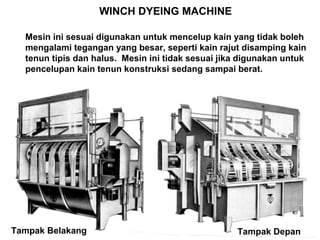

2. WINCH DYEING MACHINE
Mesin ini sesuai digunakan untuk mencelup kain yang tidak boleh
mengalami tegangan yang besar, seperti kain rajut disamping kain
tenun tipis dan halus. Mesin ini tidak sesuai jika digunakan untuk
pencelupan kain tenun konstruksi sedang sampai berat.
Tampak Belakang
Tampak Depan

3. WINCH DYEING MACHINE TERDIRI DARI TIGA BAGIAN UTAMA YAITU
FEEDING ZONE
DYEING ZONE
PANEL KENDALI
ELEMEN MESIN YANG TERDAPAT PADA FEEDING ZONE ADALAH
Stick (penyekat)
Winch reel (kincir penarik)
Rol Perantara
Winch roll (kincir penarik)
stick
Rol Perantara

4. Stick (penyekat), disebut juga batang penyekat yaitu tongkat pendek 20 –
30 cm dapat dipasang – dilepaskan dari bejana penyuapan, berfungsi
sebagai pembatas antar kain yang diproses agar tidak saling membelit.
Winch reel (Kincir penarik) disebut juga rol penarik, yaitu rol sepanjang
lebar mesin berbentuk oval, permukaannya bersegmenmemanjang rol dengan
maksud agar kain yang berputar tidak slip. Rol ini bersifat aktif jadi berputar
digerakkan oleh motor, menarik kain agar dapat berputar.
Rol perantara, yaitu rol sepanjang lebar mesin, permukaannya
bersegmen memanjang rol dengan maksud agar kain yang berputar tidak
slip. Rol ini bersifat pasif jadi hanya berputar manakala rol penarik berputar.

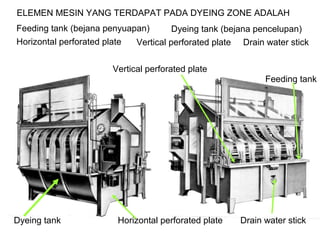

5. ELEMEN MESIN YANG TERDAPAT PADA DYEING ZONE ADALAH
Feeding tank (bejana penyuapan)
Horizontal perforated plate
Dyeing tank (bejana pencelupan)
Vertical perforated plate Drain water stick
Vertical perforated plate
Feeding tank
Dyeing tank
Horizontal perforated plate
Drain water stick

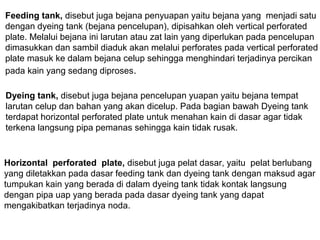

6. Feeding tank, disebut juga bejana penyuapan yaitu bejana yang menjadi satu
dengan dyeing tank (bejana pencelupan), dipisahkan oleh vertical perforated
plate. Melalui bejana ini larutan atau zat lain yang diperlukan pada pencelupan
dimasukkan dan sambil diaduk akan melalui perforates pada vertical perforated
plate masuk ke dalam bejana celup sehingga menghindari terjadinya percikan
pada kain yang sedang diproses.
Dyeing tank, disebut juga bejana pencelupan yuapan yaitu bejana tempat
larutan celup dan bahan yang akan dicelup. Pada bagian bawah Dyeing tank
terdapat horizontal perforated plate untuk menahan kain di dasar agar tidak
terkena langsung pipa pemanas sehingga kain tidak rusak.
Horizontal perforated plate, disebut juga pelat dasar, yaitu pelat berlubang
yang diletakkan pada dasar feeding tank dan dyeing tank dengan maksud agar
tumpukan kain yang berada di dalam dyeing tank tidak kontak langsung
dengan pipa uap yang berada pada dasar dyeing tank yang dapat
mengakibatkan terjadinya noda.

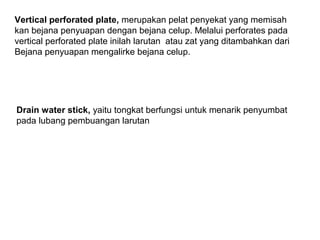

7. Vertical perforated plate, merupakan pelat penyekat yang memisah
kan bejana penyuapan dengan bejana celup. Melalui perforates pada
vertical perforated plate inilah larutan atau zat yang ditambahkan dari
Bejana penyuapan mengalirke bejana celup.
Drain water stick, yaitu tongkat berfungsi untuk menarik penyumbat
pada lubang pembuangan larutan
