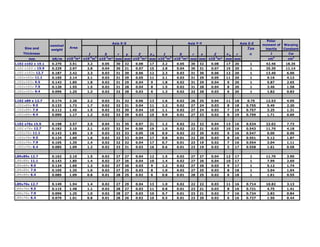

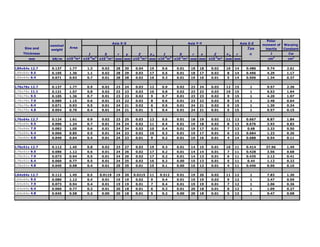

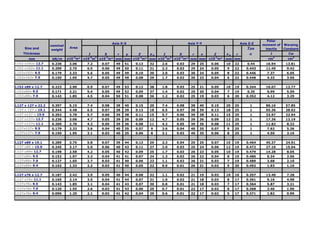

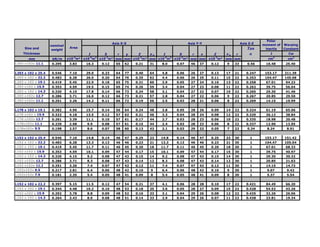

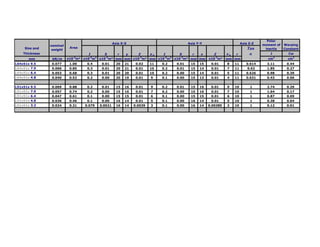

1. Dimension and Properties Table of L-shape
Polar
Axis X-X Axis Y-Y Axis Z-Z moment of Warping
nominal
Size and Area Tan inertia Constant
weight
Thickness I S r y Z yp I S r x Z xp r α J Cw
mm kN/m x10 m² x10-6m4 x10-3m³ mm mm x10-3m³ mm x10-6m4 x10-3m³ mm mm
-3
x10-3m³ mm mm cm 4
cm3
L203 x 203 x 28.6 0.830 10.77 40.8 0.29 61 61 0.52 27 40.8 0.29 61 61 0.52 27 40 1 296.77 532.58
L203 x 203 x 25.4 0.744 9.68 37.0 0.26 62 60 0.47 24 37.0 0.26 62 60 0.47 24 40 1 211.45 383.46
L203 x 203 x 22.2 0.657 8.52 33.1 0.23 62 59 0.41 21 33.1 0.23 62 59 0.41 21 40 1 144.02 263.83
L203 x 203 x 19.1 0.568 7.35 29.0 0.20 63 58 0.36 18 29.0 0.20 63 58 0.36 18 40 1 91.99 170.43
L203 x 203 x 15.9 0.477 6.20 24.7 0.17 63 57 0.30 15 24.7 0.17 63 57 0.30 15 40 1 54.11 100.94
L203 x 203 x 14.3 0.432 5.60 22.5 0.15 64 56 0.28 14 22.5 0.15 64 56 0.28 14 40 1 40.00 74.56
L203 x 203 x 12.7 0.385 5.00 20.2 0.14 64 56 0.25 12 20.2 0.14 64 56 0.25 12 40 1 28.43 52.93
L203 x 152 x 25.4 0.645 8.39 33.6 0.25 63 67 0.45 38 16.1 0.15 44 42 0.27 21 33 0.543 180.64 267.11
L203 x 152 x 22.2 0.570 7.42 30.1 0.22 64 66 0.40 37 14.5 0.13 44 41 0.24 18 33 0.547 123.20 185.17
L203 x 152 x 19.1 0.493 6.41 26.4 0.19 64 65 0.35 35 12.8 0.11 45 40 0.20 16 33 0.551 79.08 119.30
L203 x152 x 15.9 0.416 5.39 22.5 0.16 65 64 0.29 33 10.9 0.10 45 39 0.17 13 33 0.554 46.62 70.96
L203 x 152 x 14.3 0.375 4.88 20.5 0.15 65 64 0.27 33 10.0 0.09 45 38 0.16 12 33 0.556 34.26 52.44
L203 x152x 12.7 0.336 4.35 18.4 0.13 65 63 0.24 32 9.0 0.08 45 37 0.14 11 33 0.558 24.31 37.36

2. Polar
Axis X-X Axis Y-Y Axis Z-Z moment of Warping
nominal
Size and Area Tan inertia Constant
weight
Thickness I S r y Z yp I S r x Z xp r α J Cw
mm kN/m x10 m² x10-6m4 x10-3m³ mm mm x10-3m³ mm x10-6m4 x10-3m³ mm mm
-3
x10-3m³ mm mm cm 4
cm3
L203 x152x 11.1 0.295 3.83 16.3 0.12 65 62 0.21 31 8.0 0.07 46 37 0.12 9 33 0.56 16.48 25.40
L203 x 102 x 25.4 0.546 7.10 29.0 0.23 64 77 0.40 64 4.8 0.06 26 27 0.13 17 21 0.247 153.17 211.39
L203 x 102 x 22.2 0.483 6.28 26.0 0.20 64 76 0.35 62 4.4 0.06 26 25 0.11 15 22 0.253 104.47 145.68
L203 x 102 x 19.1 0.419 5.45 22.9 0.18 65 75 0.31 60 3.9 0.05 27 24 0.10 13 22 0.258 67.01 94.23
L203 x102 x 15.9 0.353 4.59 19.5 0.15 65 74 0.26 59 3.4 0.04 27 23 0.08 11 22 0.262 39.75 56.04
L203 x 102 x 14.3 0.320 4.15 17.8 0.14 66 73 0.24 58 3.1 0.04 27 22 0.07 10 22 0.265 29.30 41.46
L203 x102x 12.7 0.286 3.71 16.0 0.12 66 73 0.21 57 2.8 0.04 27 22 0.06 9 22 0.267 20.85 29.50
L203 x102x 11.1 0.251 3.26 14.2 0.11 66 72 0.19 56 2.5 0.03 28 21 0.06 8 22 0.269 14.15 19.99
L178 x 102 x 19.1 0.382 4.96 15.7 0.14 56 64 0.24 48 3.8 0.05 28 26 0.09 14 22 0.324 61.19 65.06
L178 x102 x 15.9 0.322 4.18 13.5 0.12 57 62 0.21 46 3.3 0.04 28 24 0.08 12 22 0.329 36.13 38.84
L178 x102x 12.7 0.261 3.39 11.1 0.10 57 61 0.17 44 2.7 0.03 28 23 0.06 10 22 0.335 18.98 20.48
L178x102x 11.1 0.229 2.98 9.9 0.08 57 61 0.15 44 2.4 0.03 28 23 0.06 8 22 0.337 12.90 13.95
L178x102x 9.5 0.198 2.57 8.6 0.07 58 60 0.13 43 2.1 0.03 29 22 0.05 7 22 0.34 8.24 8.91
L152 x 152 x 25.4 0.546 7.10 14.8 0.14 46 47 0.25 23 14.8 0.14 46 47 0.25 23 30 1 153.17 151.42
L152 x 152 x 22.2 0.483 6.28 13.3 0.13 46 46 0.23 21 13.3 0.13 46 46 0.23 21 30 1 104.47 105.04
L152 x 152 x 19.1 0.419 5.45 11.7 0.11 46 45 0.20 18 11.7 0.11 46 45 0.20 18 30 1 67.01 68.33
L152 x152 x 15.9 0.353 4.59 10.1 0.09 47 44 0.17 15 10.1 0.09 47 44 0.17 15 30 1 39.75 40.97
L152 x 152 x 14.3 0.320 4.15 9.2 0.08 47 43 0.15 14 9.2 0.08 47 43 0.15 14 30 1 29.30 30.32
L152 x152x 12.7 0.286 3.71 8.3 0.08 47 43 0.14 12 8.3 0.08 47 43 0.14 12 30 1 20.85 21.63
L152 x152x 11.1 0.251 3.26 7.4 0.07 47 42 0.12 11 7.4 0.07 47 42 0.12 11 30 1 14.15 14.73
L152x152x 9.5 0.217 2.81 6.4 0.06 48 42 0.10 9 6.4 0.06 48 42 0.10 9 30 1 9.07 9.42
L152x152x 7.9 0.181 2.35 5.4 0.05 48 41 0.09 8 5.4 0.05 48 41 0.09 8 30 1 5.37 5.54
L152 x 102 x 22.2
22 2 0.397
0 397 5.15
5 15 11.5
11 5 0.12
0 12 47 54 0.21
0 21 37 4.1
41 0.06
0 06 28 28 0.10
0 10 17 22 0.421
0 421 84.49
84 49 66.20
66 20
L152 x 102 x 19.1 0.344 4.48 10.2 0.10 48 53 0.18 35 3.6 0.05 28 27 0.09 15 22 0.428 54.53 43.26
L152 x102 x 15.9 0.292 3.78 8.8 0.09 48 52 0.16 33 3.1 0.04 29 26 0.08 12 22 0.435 32.26 26.06
L152 x 102 x 14.3 0.264 3.43 8.0 0.08 48 51 0.14 33 2.9 0.04 29 26 0.07 11 22 0.438 23.81 19.34

3. Polar
Axis X-X Axis Y-Y Axis Z-Z moment of Warping
nominal
Size and Area Tan inertia Constant
weight
Thickness I S r y Z yp I S r x Z xp r α J Cw
mm kN/m x10 m² x10-6m4 x10-3m³ mm mm x10-3m³ mm x10-6m4 x10-3m³ mm mm
-3
x10-3m³ mm mm cm 4
cm3
L152 x102x 12.7 0.236 3.06 7.2 0.07 49 51 0.13 32 2.6 0.03 29 25 0.06 10 22 0.44 16.94 13.81
L152 x102x 11 1
11.1 0.209
0 209 2.70
2 70 6.5
65 0.06
0 06 49 50 0.11
0 11 31 2.3
23 0.03
0 03 29 24 0.05
0 05 9 22 0.443
0 443 11.49
11 49 9.42
9 42
L152x102x 9.5 0.179 2.33 5.6 0.05 49 49 0.10 30 2.0 0.03 30 24 0.05 8 22 0.446 7.37 6.05
L152x102x 7.9 0.150 1.95 4.7 0.05 49 49 0.08 29 1.7 0.02 30 23 0.04 6 22 0.448 4.33 3.56
L152 x89 x 12.7 0.223 2.90 6.9 0.07 49 53 0.12 38 1.8 0.03 25 21 0.05 10 19 0.344 16.07 12.77
L152x89x 9.5 0.171 2.21 5.4 0.05 49 52 0.09 37 1.4 0.02 25 20 0.04 7 19 0.35 6.99 5.59
L152x89x 7.9 0.143 1.85 4.5 0.04 50 51 0.08 36 1.2 0.02 25 19 0.03 6 20 0.352 4.12 3.29
L127 x 127 x 22.2 0.397 5.15 7.4 0.08 38 40 0.15 20 7.4 0.08 38 40 0.15 20 25 1 86.16 57.85
L127 x 127 x 19.1 0.344 4.48 6.5 0.07 38 39 0.13 18 6.5 0.07 38 39 0.13 18 25 1 55.36 38.02
L127 x127 x 15.9 0.292 3.78 5.7 0.06 39 38 0.11 15 5.7 0.06 39 38 0.11 15 25 1 32.97 22.94
L127 x127x 12.7 0.236 3.06 4.7 0.05 39 36 0.09 12 4.7 0.05 39 36 0.09 12 25 1 17.36 12.19
L127 x127x 11.1 0.209 2.70 4.2 0.05 39 36 0.08 11 4.2 0.05 39 36 0.08 11 25 1 11.82 8.32
L127x127x 9.5 0.179 2.33 3.6 0.04 40 35 0.07 9 3.6 0.04 40 35 0.07 9 25 1 7.62 5.36
L127x127x 7.9 0.150 1.95 3.1 0.03 40 35 0.06 8 3.1 0.03 40 35 0.06 8 25 1 4.50 3.16
L127 x89 x 19.1 0.289 3.75 5.8 0.07 39 44 0.13 29 2.3 0.04 25 25 0.07 15 19 0.464 45.37 24.91
L127 x89 x 15.9 0.245 3.17 5.0 0.06 40 43 0.11 27 2.0 0.03 25 24 0.06 12 19 0.472 27.10 15.04
L127 x89x 12.7 0.198 2.58 4.2 0.05 40 42 0.09 25 1.7 0.03 26 23 0.05 10 19 0.479 14.28 8.05
L127x89x 9.5 0.152 1.97 3.2 0.04 41 41 0.07 24 1.3 0.02 26 22 0.04 8 19 0.486 6.24 3.56
L127x89x 7.9 0.127 1.65 2.7 0.03 41 40 0.06 23 1.1 0.02 26 21 0.03 7 19 0.489 3.68 2.10
L127x89x 6.4 0.102 1.33 2.2 0.03 41 40 0.05 22 0.9 0.01 26 21 0.02 5 20 0.492 1.93 1.10
L127 x76 x 12.7 0.187 2.42 3.9 0.05 40 44 0.08 32 1.1 0.02 21 19 0.03 10 16 0.357 13.40 7.28
L127 x76x 11.1 0.165 2.14 3.5 0.04 41 44 0.07 31 1.0 0.02 21 18 0.03 8 17 0.361 9.16 4.98
L127x76x 9 5
9.5 0.143
0 143 1.85
1 85 3.1
31 0.04
0 04 41 43 0.07
0 07 30 0.8
08 0.01
0 01 21 18 0.03
0 03 7 17 0.364
0 364 5.87
5 87 3.21
3 21
L127x76x 7.9 0.120 1.55 2.6 0.03 41 43 0.06 29 0.7 0.01 22 17 0.02 6 17 0.368 3.46 1.90
L127x76x 6.4 0.096 1.25 2.1 0.03 41 42 0.04 29 0.6 0.01 22 17 0.02 5 17 0.371 1.82 0.99

4. Polar
Axis X-X Axis Y-Y Axis Z-Z moment of Warping
nominal
Size and Area Tan inertia Constant
weight
Thickness I S r y Z yp I S r x Z xp r α J Cw
mm kN/m x10 m² x10-6m4 x10-3m³ mm mm x10-3m³ mm x10-6m4 x10-3m³ mm mm
-3
x10-3m³ mm mm cm 4
cm3
L102 x102 x 19.1 0.270 3.51 3.2 0.05 30 32 0.08 17 3.2 0.05 30 32 0.08 17 20 1 42.46 18.35
L102 x102 x 15 9
15.9 0.229
0 229 2.97
2 97 2.8
28 0.04
0 04 30 31 0.07
0 07 15 2.8
28 0.04
0 04 30 31 0.07
0 07 15 20 1 25.39
25 39 11.14
11 14
L102 x102x 12.7 0.187 2.42 2.3 0.03 31 30 0.06 12 2.3 0.03 31 30 0.06 12 20 1 13.40 6.00
L102x102x 11.1 0.165 2.14 2.1 0.03 31 29 0.05 11 2.1 0.03 31 29 0.05 11 20 1 9.16 4.13
L102x102x 9.5 0.143 1.85 1.8 0.02 31 29 0.04 9 1.8 0.02 31 29 0.04 9 20 1 5.87 2.65
L102x102x 7.9 0.120 1.55 1.5 0.02 31 28 0.04 8 1.5 0.02 31 28 0.04 8 20 1 3.46 1.58
L102x102x 6.4 0.096 1.25 1.3 0.02 32 28 0.03 6 1.3 0.02 32 28 0.03 6 20 1 1.82 0.83
L102 x89 x 12.7 0.174 2.26 2.2 0.03 31 32 0.06 13 1.6 0.02 26 25 0.04 11 18 0.75 12.53 4.95
L102x89x 9.5 0.133 1.72 1.7 0.02 32 31 0.04 11 1.2 0.02 27 24 0.03 8 18 0.755 5.49 2.20
L102x89x 7.9 0.112 1.45 1.5 0.02 32 30 0.04 10 1.1 0.02 27 24 0.03 7 19 0.757 3.25 1.31
L102x89x 6.4 0.090 1.17 1.2 0.02 32 29 0.03 10 0.9 0.01 27 23 0.02 6 19 0.759 1.71 0.69
L102 x76x 15.9 0.198 2.57 2.5 0.04 31 35 0.07 21 1.2 0.02 22 22 0.04 13 16 0.534 22.02 7.73
L102 x76x 12.7 0.162 2.10 2.1 0.03 32 34 0.06 19 1.0 0.02 22 21 0.03 10 16 0.543 11.70 4.18
L102x76x 11.1 0.143 1.85 1.9 0.03 32 33 0.05 18 0.9 0.02 22 20 0.03 9 16 0.547 0.00 0.00
L102x76x 9.5 0.124 1.60 1.6 0.02 32 33 0.04 17 0.8 0.01 22 20 0.03 8 16 0.551 5.12 1.87
L102x76x 7.9 0.105 1.35 1.4 0.02 32 32 0.04 17 0.7 0.01 23 19 0.02 7 16 0.554 3.04 1.11
L102x76x 6.4 0.085 1.09 1.2 0.02 33 31 0.03 16 0.6 0.01 23 19 0.02 5 17 0.558 1.61 0.58
L89x89x 12.7 0.162 2.10 1.5 0.02 27 27 0.04 12 1.5 0.02 27 27 0.04 12 17 1 11.70 3.90
L89x89x 11.1 0.143 1.85 1.4 0.02 27 26 0.04 10 1.4 0.02 27 26 0.04 10 17 1 7.99 2.69
L89x89x 9.5 0.124 1.60 1.2 0.02 27 26 0.03 9 1.2 0.02 27 26 0.03 9 17 1 5.12 1.74
L89x89x 7.9 0.105 1.35 1.0 0.02 27 25 0.03 8 1.0 0.02 27 25 0.03 8 18 1 3.04 1.04
L89x89x 6.4 0.085 1.09 0.8 0.01 28 25 0.02 6 0.8 0.01 28 25 0.02 6 18 1 1.61 0.55
L89x76x 12 7
12.7 0.149
0 149 1.94
1 94 1.4
14 0.02
0 02 27 29 0.04
0 04 13 1.0
10 0.02
0 02 22 22 0.03
0 03 11 16 0.714
0 714 10.82
10 82 3.13
3 13
L89x76x 9.5 0.115 1.48 1.1 0.02 28 27 0.03 11 0.8 0.01 23 21 0.03 8 16 0.721 4.75 1.41
L89x76x 7.9 0.096 1.25 1.0 0.02 28 27 0.03 10 0.7 0.01 23 21 0.02 7 16 0.724 2.83 0.84
L89x76x 6.4 0.079 1.01 0.8 0.01 28 26 0.02 10 0.5 0.01 23 20 0.02 6 16 0.727 1.50 0.44

5. Polar
Axis X-X Axis Y-Y Axis Z-Z moment of Warping
nominal
Size and Area Tan inertia Constant
weight
Thickness I S r y Z yp I S r x Z xp r α J Cw
mm kN/m x10 m² x10-6m4 x10-3m³ mm mm x10-3m³ mm x10-6m4 x10-3m³ mm mm
-3
x10-3m³ mm mm cm 4
cm3
L89x64x 12 7
12.7 0.137
0 137 1.77
1 77 1.3
13 0.02
0 02 28 30 0.04
0 04 19 0.6
06 0.01
0 01 18 18 0.02
0 02 10 14 0.486
0 486 9.74
9 74 2.61
2 61
L89x64x 9.5 0.105 1.36 1.1 0.02 28 29 0.03 17 0.5 0.01 18 17 0.02 8 14 0.496 4.29 1.17
L89x64x 6.4 0.071 0.93 0.7 0.01 28 28 0.02 16 0.3 0.01 19 16 0.01 5 14 0.506 1.34 0.37
L76x76x 12.7 0.137 1.77 0.9 0.02 23 24 0.03 12 0.9 0.02 23 24 0.03 12 15 1 9.57 2.36
L76x76x 11.1 0.121 1.57 0.8 0.02 23 23 0.03 10 0.8 0.02 23 23 0.03 10 15 1 6.53 1.64
L76x76x 9.5 0.105 1.36 0.7 0.01 23 23 0.02 9 0.7 0.01 23 23 0.02 9 15 1 4.20 1.07
L76x76x 7.9 0.089 1.15 0.6 0.01 23 22 0.02 8 0.6 0.01 23 22 0.02 8 15 1 2.48 0.64
L76x76x 6.4 0.071 0.93 0.5 0.01 24 21 0.02 6 0.5 0.01 24 21 0.02 6 15 1 1.30 0.34
L76x76x 4.8 0.054 0.70 0.4 0.01 24 21 0.01 5 0.4 0.01 24 21 0.01 5 15 1 0.57 0.15
L76x64x 12.7 0.124 1.61 0.9 0.02 23 25 0.03 13 0.5 0.01 18 19 0.02 11 13 0.667 8.87 1.84
L76x64x 9.5 0.096 1.24 0.7 0.01 24 24 0.02 11 0.4 0.01 19 18 0.02 8 13 0.676 3.93 0.83
L76x64x 7.9 0.082 1.05 0.6 0.01 24 24 0.02 10 0.4 0.01 19 17 0.01 7 13 0.68 2.33 0.50
L76x64x 6.4 0.066 0.85 0.5 0.01 24 23 0.02 10 0.3 0.01 19 17 0.01 6 13 0.684 1.23 0.26
L76x64x 4.8 0.049 0.64 0.4 0.01 24 23 0.01 9 0.2 0.01 19 16 0.01 4 14 0.688 0.54 0.11
L76x51x 12.7 0.112 1.45 0.8 0.02 23 27 0.03 19 0.3 0.01 14 15 0.01 10 11 0.414 37.96 1.49
L76x51x 9.5 0.086 1.12 0.6 0.01 24 26 0.02 17 0.2 0.01 14 14 0.01 7 11 0.428 3.56 0.68
L76x51x 7.9 0.073 0.94 0.5 0.01 24 26 0.02 17 0.2 0.01 14 13 0.01 6 11 0.435 2.12 0.41
L76x51x 6.4 0.060 0.77 0.5 0.01 24 25 0.02 16 0.2 0.00 15 13 0.01 5 11 0.44 1.12 0.22
L76x51x 4.8 0.045 0.58 0.4 0.01 25 25 0.01 15 0.1 0.00 15 12 0.01 4 11 0.446 0.50 0.10
L64x64x 12.7 0.112 1.45 0.5 0.0119 19 20 0.0215 11 0.512 0.01 19 20 0.02 11 12 1 7.83 1.30
L64x64x 9.5 0.086 1.12 0.4 0.01 19 19 0.02 9 0.4 0.01 19 19 0.02 9 12 1 3.47 0.59
L64x64x 7 9
7.9 0.073
0 073 0.94
0 94 0.4
04 0.01
0 01 19 19 0.01
0 01 7 0.4
04 0.01
0 01 19 19 0.01
0 01 7 12 1 2.06
2 06 0.36
0 36
L64x64x 6.4 0.060 0.77 0.3 0.01 20 18 0.01 6 0.3 0.01 20 18 0.01 6 12 1 1.09 0.27
L64x64x 4.8 0.045 0.58 0.2 0.00 20 18 0.01 5 0.2 0.00 20 18 0.01 5 13 1 0.47 0.08

6. Polar
Axis X-X Axis Y-Y Axis Z-Z moment of Warping
nominal
Size and Area Tan inertia Constant
weight
Thickness I S r y Z yp I S r x Z xp r α J Cw
mm kN/m x10 m² x10-6m4 x10-3m³ mm mm x10-3m³ mm x10-6m4 x10-3m³ mm mm
-3
x10-3m³ mm mm cm 4
cm3
L64x51x 9.5 0.077 1.00 0.4 0.01 20 21 0.02 11 0.2 0.01 15 15 0.01 8 11 0.614 3.11 0.44
L64x51x 7 9
7.9 0.066
0 066 0.85
0 85 0.3
03 0.01
0 01 20 21 0.01
0 01 10 0.2
02 0.01
0 01 15 14 0.01
0 01 7 11 0.62
0 62 1.85
1 85 0.27
0 27
L64x51x 6.4 0.053 0.68 0.3 0.01 20 20 0.01 10 0.2 0.00 15 14 0.01 5 11 0.626 0.98 0.39
L64x51x 4.8 0.040 0.52 0.2 0.00 20 19 0.01 9 0.1 0.00 15 13 0.01 4 11 0.631 0.43 0.06
L51x51x 9.5 0.069 0.88 0.2 0.01 15 16 0.01 9 0.2 0.01 15 16 0.01 9 10 1 2.74 0.29
L51x51x 7.9 0.057 0.74 0.2 0.00 15 16 0.01 7 0.2 0.00 15 16 0.01 7 10 1 1.64 0.17
L51x51x 6.4 0.047 0.61 0.1 0.00 15 15 0.01 6 0.1 0.00 15 15 0.01 6 10 1 0.87 0.09
L51x51x 4.8 0.036 0.46 0.1 0.00 16 14 0.01 5 0.1 0.00 16 14 0.01 5 10 1 0.38 0.04
L51x51x 3.2 0.024 0.31 0.079 0.0021 16 14 0.0039 3 0.1 0.00 16 14 0.00385 3 10 1 0.12 0.01
