2019年3月10日のセミナーで使用したときの資料です。 操作方法が今とは一部異なるところがあります。 YouTubeに声入りの動画で解説もしています。 https://youtu.be/nvTZIRUJFU4

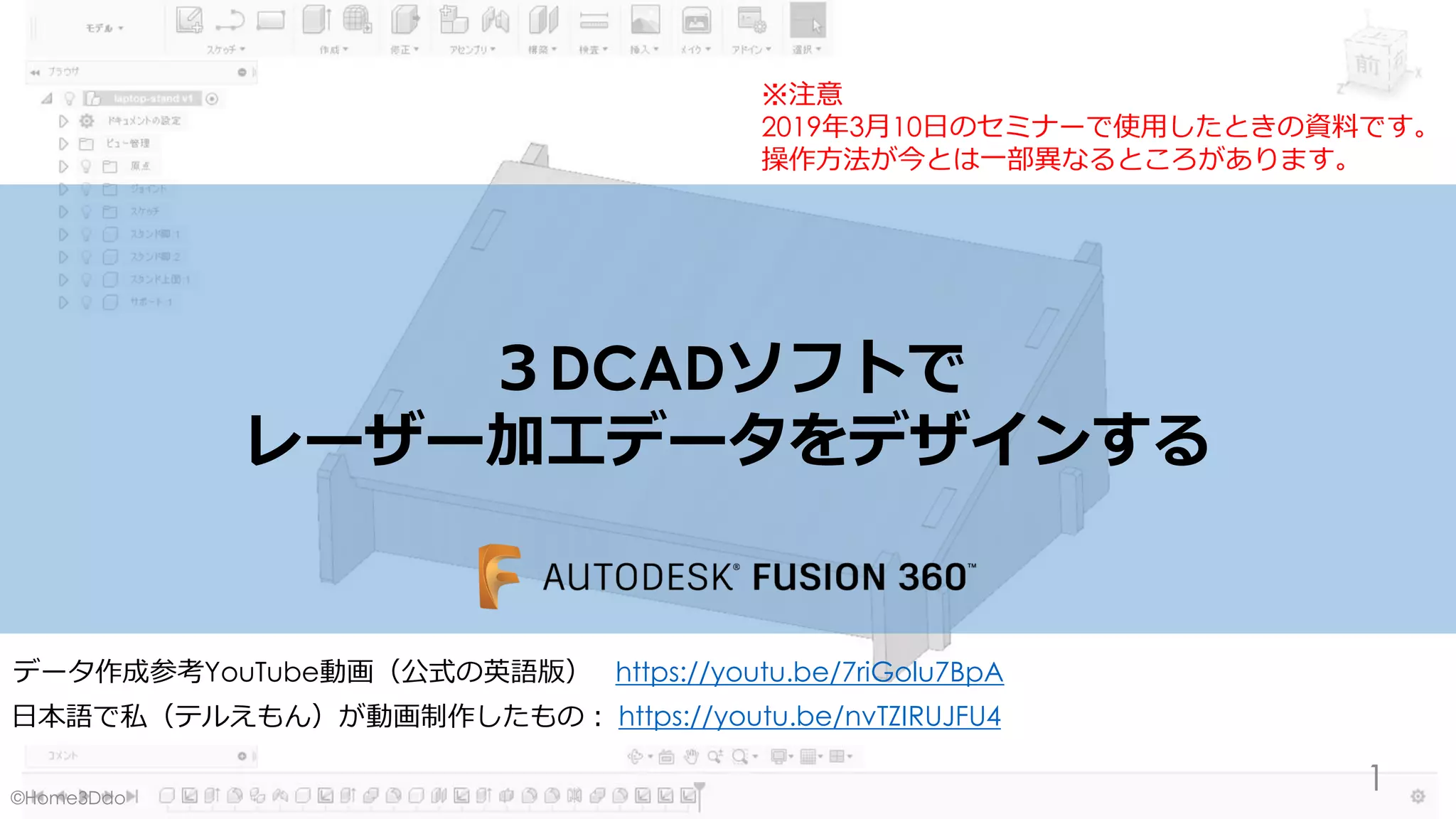

1. ３DCADソフトで
レーザー加工データをデザインする
1
※注意
2019年3月10日のセミナーで使用したときの資料です。
操作方法が今とは一部異なるところがあります。
データ作成参考YouTube動画（公式の英語版） https://youtu.be/7riGolu7BpA
日本語で私（テルえもん）が動画制作したもの：
©Home3Ddo
https://youtu.be/nvTZIRUJFU4

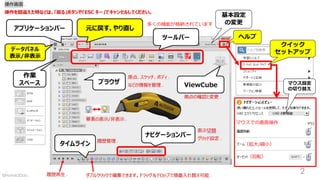

2. 2
クイック
セットアップ
ヘルプ
多くの機能が格納されています
基本設定
の変更
（回転）
（拡大/縮小）
マウスでの画面操作
マウス設定
の切り替え
©Home3Ddo

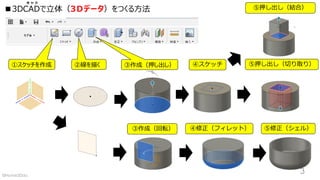

3. ■3DCADで立体（3Ｄデータ）をつくる方法
①スケッチを作成 ②線を描く ③作成（押し出し）
キ ャ ド
③作成（回転） ④修正（フィレット） ⑤修正（シェル）
④スケッチ
⑤押し出し（結合）
⑤押し出し（切り取り）
3©Home3Ddo

4. ■寸法（サイズ）を定義する
・スケッチを作成している時
・立体を作成する時
スケッチパレット
4©Home3Ddo

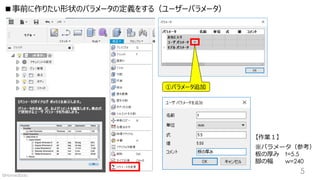

5. ■事前に作りたい形状のパラメータの定義をする（ユーザーパラメータ）
①パラメータ追加
※パラメータ（参考）
板の厚み t=5.5
脚の幅 w=240
【作業１】
5©Home3Ddo

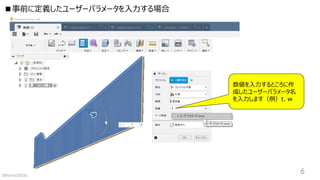

6. ■事前に定義したユーザーパラメータを入力する場合
数値を入力するところに作
成したユーザーパラメータ名
を入力します（例）t、w
6©Home3Ddo

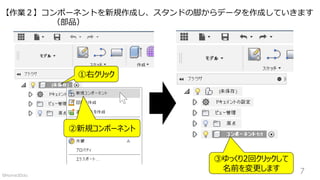

7. 【作業２】コンポーネントを新規作成し、スタンドの脚からデータを作成していきます
①右クリック
②新規コンポーネント
③ゆっくり2回クリックして
名前を変更します
（部品）
7©Home3Ddo

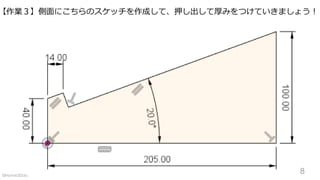

8. 【作業３】側面にこちらのスケッチを作成して、押し出して厚みをつけていきましょう！
8©Home3Ddo

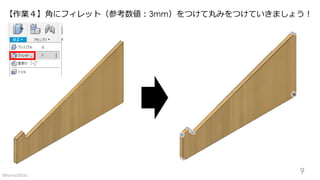

9. 【作業４】角にフィレット（参考数値：3mm）をつけて丸みをつけていきましょう！
9©Home3Ddo

10. 【作業５】スタンド脚の作成が完了したので、画面左上のブラウザの1番上にある
コンポーネントをアクティブ化していきます。
Fusion360で1ファイルの中で複
数の部品を作成していく場合、
作成する部品（コンポーネン
ト）をアクティブ化して切り替
えながら作業を進めていきます。
※後から分割してコンポーネン
ト化（部品化）していく方法も
あります。
クリック
10©Home3Ddo

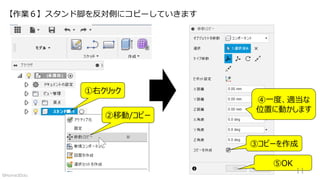

11. 【作業６】スタンド脚を反対側にコピーしていきます
①右クリック
②移動/コピー
③コピーを作成
⑤OK
④一度、適当な
位置に動かします
11©Home3Ddo

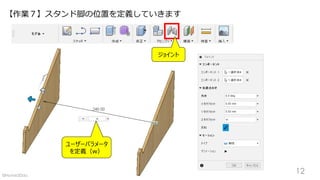

12. 【作業７】スタンド脚の位置を定義していきます
ジョイント
ユーザーパラメータ
を定義（w）
12©Home3Ddo

13. 【作業8】次にスタンド上面の作成をおこないます
①右クリック
②新規コンポーネント
③ゆっくり2回クリックして
名前を変更します
13©Home3Ddo

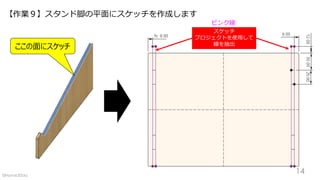

14. 【作業９】スタンド脚の平面にスケッチを作成します
ここの面にスケッチ
14
スケッチ
プロジェクトを使用して
線を抽出
ピンク線
©Home3Ddo

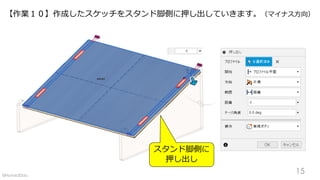

15. 【作業１０】作成したスケッチをスタンド脚側に押し出していきます。（マイナス方向）
スタンド脚側に
押し出し
15©Home3Ddo

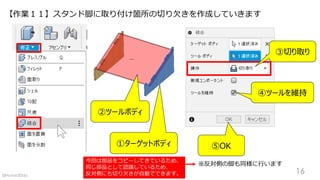

16. 【作業１１】スタンド脚に取り付け箇所の切り欠きを作成していきます
①ターゲットボディ
②ツールボディ
③切り取り
⑤OK
※反対側の脚も同様に行います
④ツールを維持
16
今回は部品をコピーしてきているため、
同じ部品として認識しているため、
反対側にも切り欠きが自動でできます。©Home3Ddo

17. 【作業１２】スタンド上面の角にフィレット（参考値：2mm）をつけていきます
17©Home3Ddo

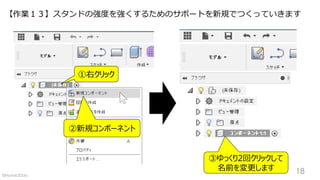

18. 【作業１３】スタンドの強度を強くするためのサポートを新規でつくっていきます
①右クリック
②新規コンポーネント
③ゆっくり2回クリックして
名前を変更します 18©Home3Ddo

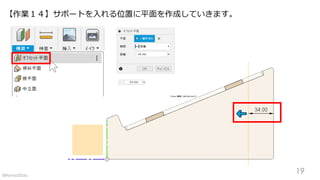

19. 【作業１４】サポートを入れる位置に平面を作成していきます。
19©Home3Ddo

20. 【作業１５】作成した平面に補強する形状のスケッチを作成します。
スケッチ機能の『プロジェクトー交差』や『同一直線上』の拘束を上手く付けて
連動して変更するようにします
20©Home3Ddo

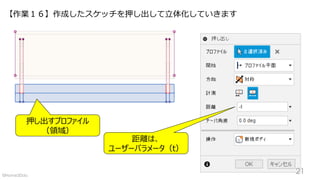

21. 【作業１６】作成したスケッチを押し出して立体化していきます
押し出すプロファイル
（領域）
距離は、
ユーザーパラメータ（t）
21©Home3Ddo

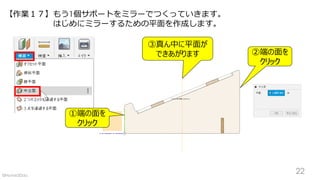

22. 【作業１７】もう1個サポートをミラーでつくっていきます。
はじめにミラーするための平面を作成します。
②端の面を
クリック
①端の面を
クリック
③真ん中に平面が
できあがります
22©Home3Ddo

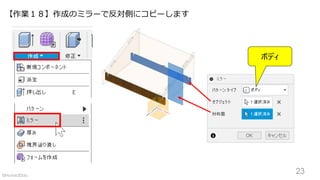

23. 【作業１８】作成のミラーで反対側にコピーします
ボディ
23©Home3Ddo

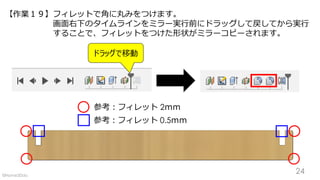

24. 【作業１９】フィレットで角に丸みをつけます。
画面右下のタイムラインをミラー実行前にドラッグして戻してから実行
することで、フィレットをつけた形状がミラーコピーされます。
ドラッグで移動
参考：フィレット 2ｍｍ
参考：フィレット 0.5ｍｍ
24©Home3Ddo

25. 【作業２０】干渉チェックをしてみましょう
①形状を選択
②計算
25©Home3Ddo

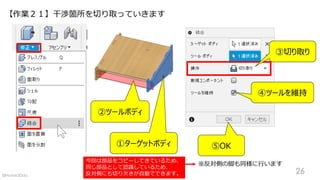

26. 【作業２１】干渉箇所を切り取っていきます
①ターゲットボディ
②ツールボディ
③切り取り
⑤OK
※反対側の脚も同様に行います
④ツールを維持
26
今回は部品をコピーしてきているため、
同じ部品として認識しているため、
反対側にも切り欠きが自動でできます。©Home3Ddo

27. 【作業２２】スタンド脚にフィレット（参考値：0.5mm）を追加していきます
部品と部品がはめこみしやすいように、かけにくくするためのものです
27©Home3Ddo

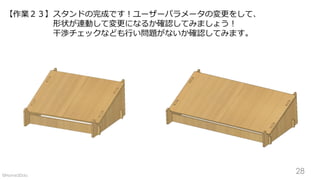

28. 【作業２３】スタンドの完成です！ユーザーパラメータの変更をして、
形状が連動して変更になるか確認してみましょう！
干渉チェックなども行い問題がないか確認してみます。
28©Home3Ddo

29. レーザー加工用にデータ出力
29©Home3Ddo

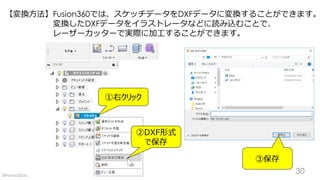

30. 【変換方法】Fusion360では、スケッチデータをDXFデータに変換することができます。
変換したDXFデータをイラストレータなどに読み込むことで、
レーザーカッターで実際に加工することができます。
①右クリック
②DXF形式
で保存
③保存
30©Home3Ddo

31. 【作業】Fusion360では、スケッチを作成する面として選択した輪郭が自動で抽出
されます。そのため、『スケッチ作成』をクリックして、作成した形状の面
をクリックし、何もスケッチせずにスケッチを停止するだけで、選択した面
の輪郭がスケッチとして出来上がります。
②面を選択
①スケッチを
作成
③スケッチを
停止
④スケッチが
できあがります
31©Home3Ddo

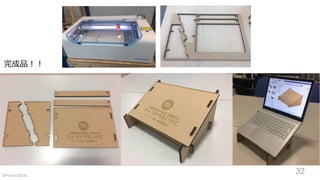

32. 32
完成品！！
©Home3Ddo

33. ©Home3Ddo
33
お問合せ
https://3ddofactory.com/contact
※ただし、返信に時間がかかる場合がありますので、その辺は御了承ください。
何かお困りごと等がございましたら、ご相談ください。
