機械設計3DCADのInventorを活用した「３次元 CAD アレルギー解消法」
2次元 CAD を長年使っている人の多くが、3次元 CAD に対して持っているイメージとして、「3次元 CADってコマンドが多くて覚えるのが大変で難しい」「拘束とかがややこしいし、形状を変更するとエラーが出て先に進めなくて困る」「とにかく3次元は時間がかかる、2次元 CADの方が早い」、3次元 CADの良さは分かっているけど、一歩踏み出せないという2次元 CAD ユーザーが多いのではないでしょうか。 それは実は過去の話。最新の3次元 CAD の Inventor は2次元 CAD ユーザーや初めて3次元 CAD を使う人、図面を知らない人にも使いやすくなっています。そして、2次元 CAD と3次元 CAD では考え方に大きな違いがあります。違いをきちんと学ぶことで3次元CADを使いこなせるようになります。
機械設計3DCADのInventorを活用した「３次元 CAD アレルギー解消法」
- 1. 小原 照記（テルえもん） 機械設計3DCAD のInventor を活用した ３次元 CAD アレルギー解消法 3DdoFactory
- 2. 自己紹介 自動車内装部品の設計会社を退職後、岩手県北上市にある「いわてデジタルエンジニア育 成センター」でハイエンド CAD であるCATIA をはじめ、ミッドレンジ CAD の Inventor、 SOLIDWORKS、エントリークラスの Fusion 360 など数種類の CAD 講師を担当。副セン ター長兼主任講師として CAE や CAM、3D プリンタ、3D スキャナなど3次元全般に関する 講師及び企業の相談に対応。子どもから大人まで幅広く指導し、年間500名以上にトレーニ ングを行う。保有資格として、Autodesk Expert Elite、Inventor Professional、Fusion 360 ユーザー試験（日本人初の合格者）、3次元 CAD 利用技術者試験1級、3次元設計能力検定 試験優秀賞、CATIA 認定技術者 Expert、SOLIDWORKS 認定資格である最高峰の CSWE、 3D プリンタ活用技術基礎などがある。 小原 照記 3D CAD コンサルタント @いわてデジタルエンジニア育成センター 3DdoFactory

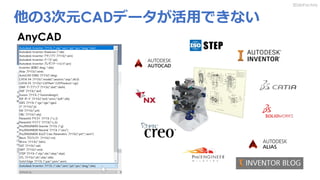

- 3. ３次元CADが嫌いになる理由 ① コマンドが多くて操作が煩雑で覚えるのが大変 ② 拘束条件・リンク関係のせいで融通がきかない ③思い通りに形状がつくれない、変更が行えない、エラーで先に進めない ④ ２次元図面資産が活用できない、他の3次元CADデータが活用できない ⑤ ３次元モデルだけではなく、図面も必要だが上手く描けない ⑥ 構想設計段階では、３次元で上手くできない 最新のInventorが 解決してくれます！ 3DdoFactory

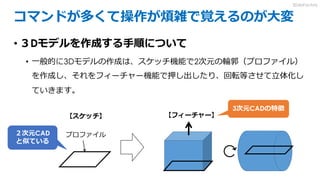

- 4. コマンドが多くて操作が煩雑で覚えるのが大変 • ３Dモデルを作成する手順について • 一般的に3Dモデルの作成は、スケッチ機能で2次元の輪郭（プロファイル） を作成し、それをフィーチャー機能で押し出したり、回転等させて立体化し ていきます。 【スケッチ】【フィーチャー】 プロファイル 3次元CADの特徴 ２次元CAD と似ている 3DdoFactory

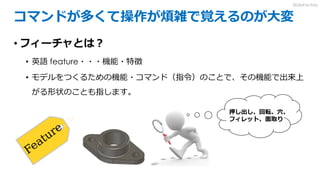

- 5. コマンドが多くて操作が煩雑で覚えるのが大変 • フィーチャとは？ • 英語feature・・・機能・特徴 • モデルをつくるための機能・コマンド（指令）のことで、その機能で出来上 がる形状のことも指します。 押し出し、回転、穴、 フィレット、面取り 3DdoFactory

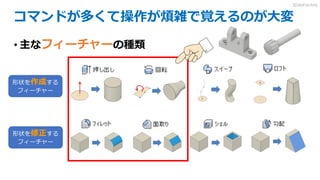

- 6.

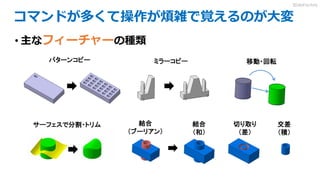

- 7.
- 8. コマンドが多くて操作が煩雑で覚えるのが大変 • Inventorでは、要素を選択すると、コマンドが予測表示されます。 スケッチ 面角のエッジ 3DdoFactory

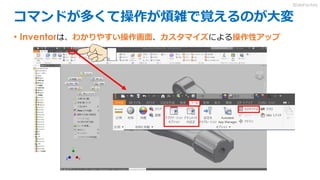

- 9.
- 10.

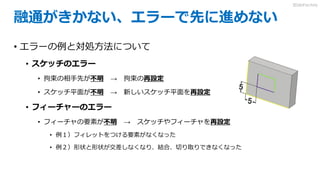

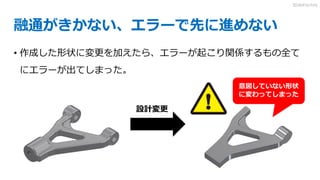

- 11. 融通がきかない、エラーで先に進めない • エラーの例と対処方法について • スケッチのエラー •拘束の相手先が不明 → 拘束の再設定 • スケッチ平面が不明 → 新しいスケッチ平面を再設定 • フィーチャーのエラー • フィーチャの要素が不明 → スケッチやフィーチャを再設定 • 例１）フィレットをつける要素がなくなった • 例２）形状と形状が交差しなくなり、結合、切り取りできなくなった 3DdoFactory

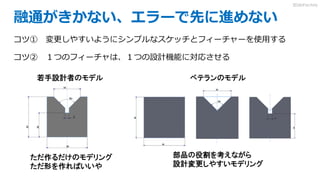

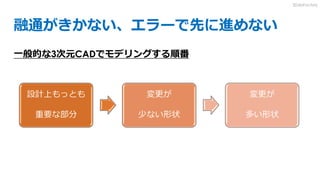

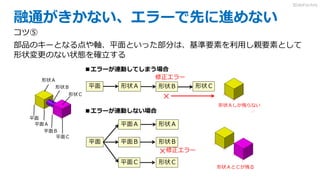

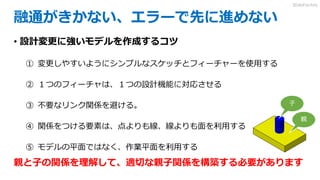

- 12. 融通がきかない、エラーで先に進めない • 設計変更に強いモデルを作成するコツ ① 変更しやすいようにシンプルなスケッチとフィーチャーを使用する ②１つのフィーチャは、１つの設計機能に対応させる ③ 不要なリンク関係を避ける。 ④ 関係をつける要素は、点よりも線、線よりも面を利用する ⑤ モデルの平面ではなく、作業平面を利用する 親と子の関係を理解して、適切な親子関係を構築する必要があります 親 子 3DdoFactory

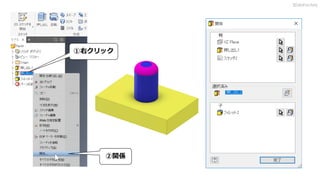

- 13.
- 14.
- 15.
- 16.
- 17.
- 18.

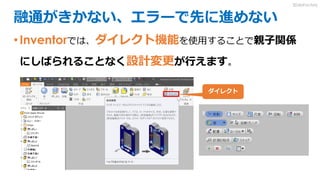

- 19.

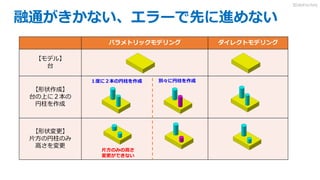

- 20.

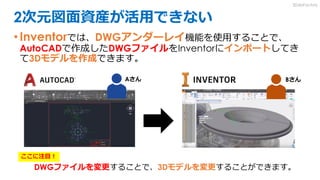

- 21.

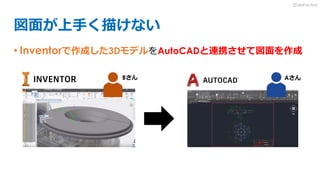

- 22.
- 23.

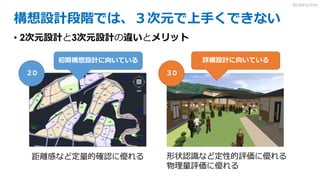

- 24.
- 25. 構想設計段階では、３次元で上手くできない • ２次元設計は大事！！ • ３次元CADで２次元設計はできないは、大きな誤解です。 •３次元CADでも2次元設計が可能で３次元とのハイブリット設計可 特にInventor！ 3DdoFactory

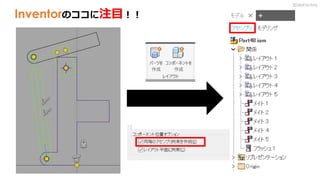

- 26.
- 27.

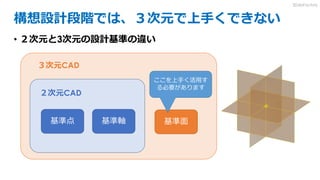

- 28. 構想設計段階では、３次元で上手くできない • ２次元と3次元の設計基準の違い 基準点 基準軸基準面 ２次元CAD ３次元CAD ここを上手く活用す る必要があります 3DdoFactory

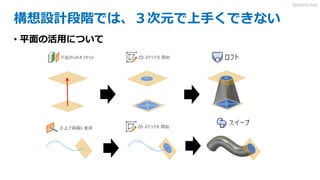

- 29.

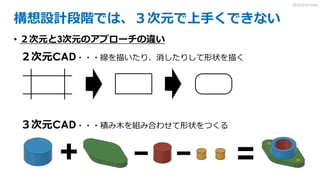

- 30.

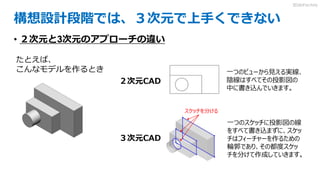

- 31.

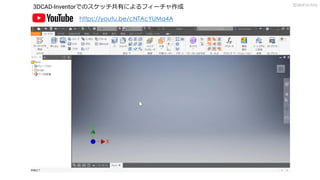

- 32.

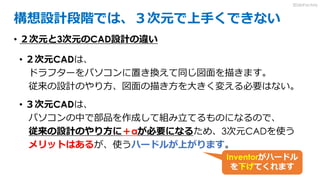

- 33. 構想設計段階では、３次元で上手くできない • ２次元と3次元のCAD設計の違い • ２次元CADは、 ドラフターをパソコンに置き換えて同じ図面を描きます。 従来の設計のやり方、図面の描き方を大きく変える必要はない。 •３次元CADは、 パソコンの中で部品を作成して組み立てるものになるので、 従来の設計のやり方に＋αが必要になるため、3次元CADを使う メリットはあるが、使うハードルが上がります。 Inventorがハードル を下げてくれます 3DdoFactory

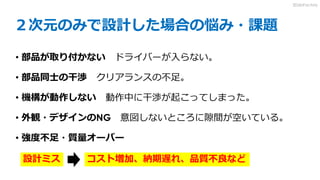

- 34. ２次元のみで設計した場合の悩み・課題 • 部品が取り付かない ドライバーが入らない。 •部品同士の干渉 クリアランスの不足。 • 機構が動作しない 動作中に干渉が起こってしまった。 • 外観・デザインのNG 意図しないところに隙間が空いている。 • 強度不足・質量オーバー 設計ミス コスト増加、納期遅れ、品質不良など 3DdoFactory

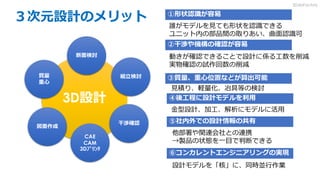

- 35.
- 36.

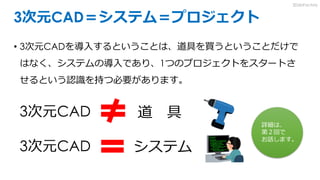

- 37. 3次元CAD＝システム＝プロジェクト • 3次元CADを導入するということは、道具を買うということだけで はなく、システムの導入であり、1つのプロジェクトをスタートさ せるという認識を持つ必要があります。 3次元CAD 道具 3次元CAD システム 詳細は、 第２回で お話します。 3DdoFactory
- 38.

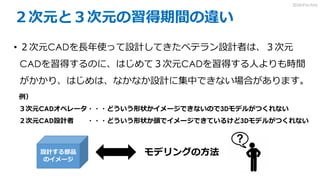

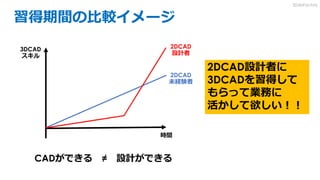

- 39.
- 40.
