2015.12.10 defferd renderring_
- 1.
- 2.

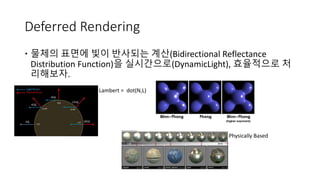

- 3. Deferred Rendering 물체의표면에 빛이 반사되는 계산(Bidirectional Reflectance Distribution Function)을 실시간으로(DynamicLight), 효율적으로 처 리해보자. Lambert = dot(N,L) Physically Based

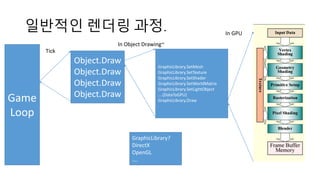

- 4. 일반적인 렌더링 과정. Game Loop Tick Object.Draw Object.Draw Object.Draw Object.Draw GraphicLibrary.SetMesh GraphicLibrary.SetTexture GraphicLibrary.SetShader GraphicLibrary.SetWorldMatrix GraphicLibrary.SetLightObject ….(DataToGPU) GraphicLibrary.Draw InObject Drawing~ GraphicLibrary? DirectX OpenGL …. In GPU

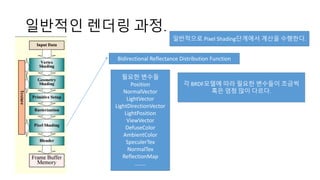

- 5. 일반적인 렌더링 과정. BidirectionalReflectance Distribution Function 필요한 변수들 Position NormalVector LightVector LightDirectionVector LightPosition ViewVector DefuseColor AmbientColor SpeculerTex NormalTex ReflectionMap …….. 각 BRDF모델에 따라 필요한 변수들이 조금씩 혹은 엄청 많이 다르다. 일반적으로 Pixel Shading단계에서 계산을 수행한다.

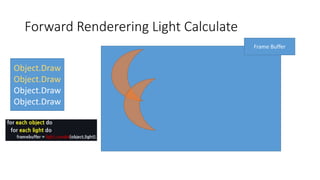

- 6. Forward Renderering LightCalculate Object.Draw Object.Draw Object.Draw Object.Draw Frame Buffer

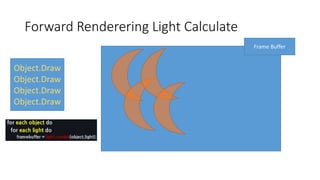

- 7. Forward Renderering LightCalculate Object.Draw Object.Draw Object.Draw Object.Draw Frame Buffer

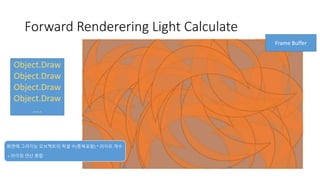

- 8. Forward Renderering LightCalculate Object.Draw Object.Draw Object.Draw Object.Draw …. 화면에 그려지는 오브젝트의 픽셀 수(중복포함) * 라이트 개수 = 라이팅 연산 총합 Frame Buffer

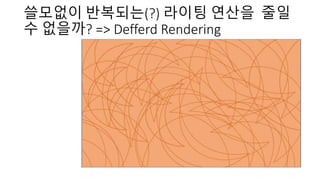

- 9. 쓸모없이 반복되는(?) 라이팅연산을 줄일 수 없을까? => Defferd Rendering
- 10.
- 11. Defferrd 렌더링 Game Loop Tick Object.Draw Object.Draw Object.Draw Object.Draw Light1.Draw Light2.Draw Light3.Draw GraphicLibrary.SetMesh GraphicLibrary.SetTexture GraphicLibrary.SetShader GraphicLibrary.SetWorldMatrix ….(DataToGPU) GraphicLibrary.DrawToG-Buffer (NeedMultiRenderTarget) In ObjectDrawing In GPU GraphicLibrary.SetLightData GraphicLibrary.DrawToFrameBuffer

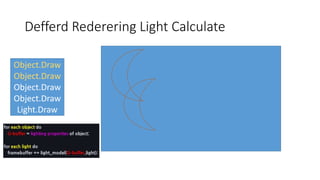

- 12. Defferd Rederering LightCalculate Object.Draw Object.Draw Object.Draw Object.Draw Light.Draw

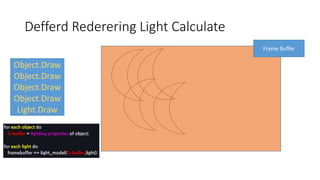

- 13. Defferd Rederering LightCalculate Object.Draw Object.Draw Object.Draw Object.Draw Light.Draw Frame Buffer

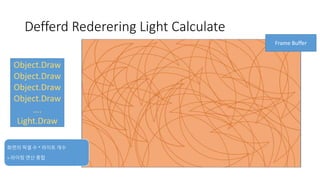

- 14. Defferd Rederering LightCalculate Object.Draw Object.Draw Object.Draw Object.Draw …. Light.Draw 화면의 픽셀 수 * 라이트 개수 = 라이팅 연산 총합 Frame Buffer
- 15.
- 16. 일반적인 렌더링 과정. BidirectionalReflectance Distribution Function 필요한 변수들 Position NormalVector LightVector LightDirectionVector LightPosition ViewVector DefuseColor AmbientColor SpeculerTex NormalTex ReflectionMap …….. 각 BRDF모델에 따라 필요한 변수들이 조금씩 혹은 엄청 많이 다르다. 일반적으로 Pixel Shading단계에서 계산을 수행한다. 라이팅 계산에 필요한 변수들을 미리 텍스쳐에 적어놓는다!

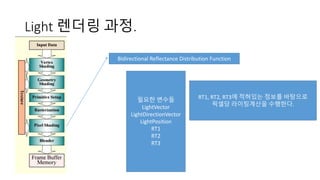

- 18. Light 렌더링 과정. BidirectionalReflectance Distribution Function 필요한 변수들 LightVector LightDirectionVector LightPosition RT1 RT2 RT3 RT1, RT2, RT3에 적혀있는 정보를 바탕으로 픽셀당 라이팅계산을 수행한다.

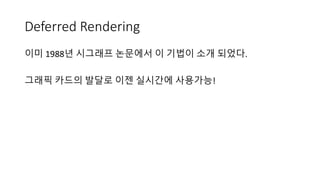

- 21. Deferred Rendering 이미 1988년시그래프 논문에서 이 기법이 소개 되었다. 그래픽 카드의 발달로 이젠 실시간에 사용가능!

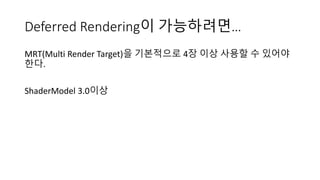

- 22. Deferred Rendering이 가능하려면… MRT(MultiRender Target)을 기본적으로 4장 이상 사용할 수 있어야 한다. ShaderModel 3.0이상
- 23. Deferred Rendering의 장점. 많은 수의 동적 라이팅을 효율적으로 처리할 수 있다. G-Buffer의 속성을 다른 기법에서 활용할수 있다. (포스트 프로세싱 등)

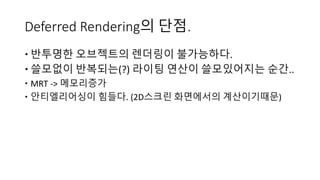

- 24. Deferred Rendering의 단점. 반투명한 오브젝트의 렌더링이 불가능하다. 쓸모없이 반복되는(?) 라이팅 연산이 쓸모있어지는 순간.. MRT -> 메모리증가 안티엘리어싱이 힘들다. (2D스크린 화면에서의 계산이기때문)
- 25. Unity에서 Deferrd Rendering 안티앨리어싱 X 반투명 오브젝트 처리 x 위의 오브젝트들은 forward렌더링방식을 사용하여 렌더링하도록 추천. RT0, ARGB32 format: Diffuse color (RGB), unused (A). RT1, ARGB32 format: Specular color (RGB), roughness (A). RT2, ARGB2101010 format: World space normal (RGB), unused (A). RT3, ARGB32 (non-HDR) or ARGBHalf (HDR) format: Emission + lighting + lightmaps + reflection probes buffer. Depth+Stencil buffer. http://docs.unity3d.com/kr/current/Manual/RenderTech- DeferredShading.html 구현 세부사항.
- 26.

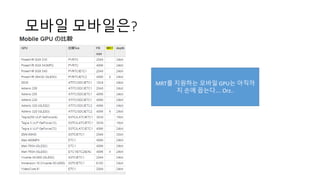

- 27. 모바일 모바일은? MRT를 지원하는모바일 GPU는 아직까 지 손에 꼽는다…. Orz..

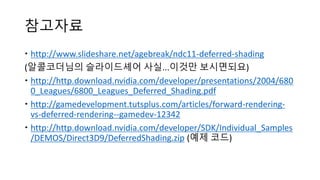

- 28. 참고자료 http://www.slideshare.net/agebreak/ndc11-deferred-shading (알콜코더님의 슬라이드셰어사실...이것만 보시면되요) http://http.download.nvidia.com/developer/presentations/2004/680 0_Leagues/6800_Leagues_Deferred_Shading.pdf http://gamedevelopment.tutsplus.com/articles/forward-rendering- vs-deferred-rendering--gamedev-12342 http://http.download.nvidia.com/developer/SDK/Individual_Samples /DEMOS/Direct3D9/DeferredShading.zip (예제 코드)
