1. Deferred Shading (지연 세이딩) 박민근(알콜코더) 네이버초중급 게임 개발자 스터디[데브루키] 2011.03.26

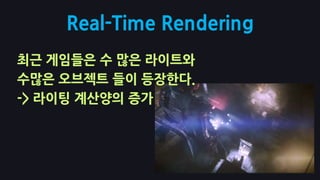

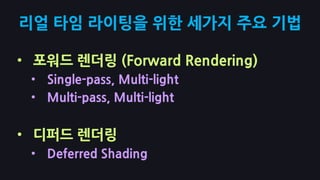

2. Real-Time Rendering 최근 게임들은 수 많은 라이트와 수많은 오브젝트 들이 등장한다. -> 라이팅 계산양의 증가

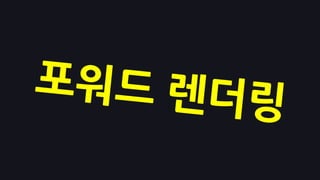

4. Single-pass, Multi-light

5. Multi-pass, Multi-light

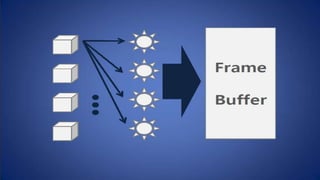

6. 디퍼드렌더링

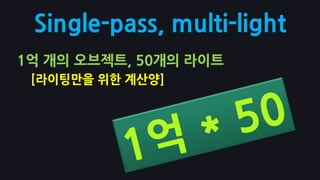

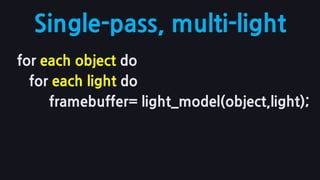

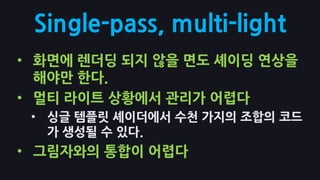

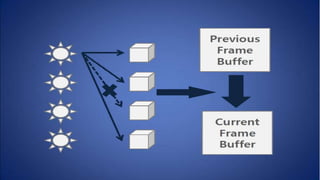

8. Single-pass, multi-light for each object do for each light do framebuffer= light_model(object,light);

11. 멀티 라이트 상황에서 관리가 어렵다

12. 싱글 템플릿 셰이더에서 수천 가지의 조합의 코드가 생성될 수 있다.

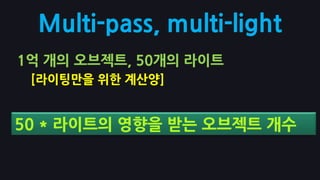

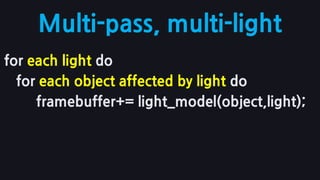

14. Multi-pass, multi-light for each light do for each object affected by light do framebuffer+= light_model(object,light);

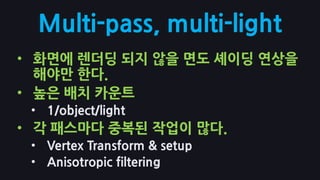

17. 높은 배치 카운트

18. 1/object/light

19. 각패스마다 중복된 작업이 많다.

20. Vertex Transform & setup

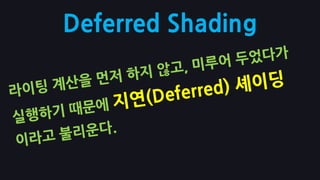

22. 디퍼트렌더링

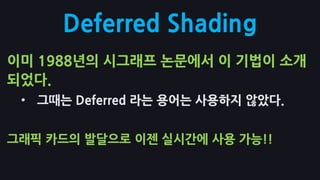

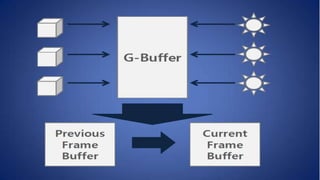

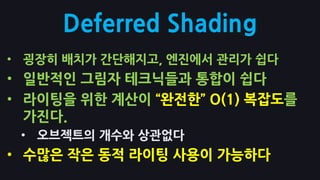

23. Deferred Shading for each objectdo G-buffer= lighting properties of object; for each light do framebuffer+= light_model(G-buffer,light);

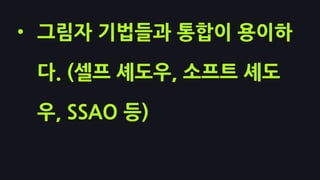

26. 일반적인 그림자 테크닉들과 통합이 쉽다

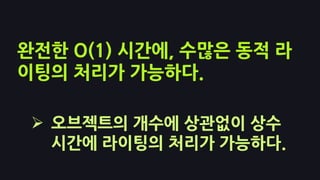

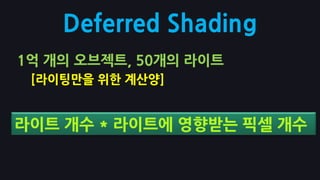

27. 라이팅을 위한 계산이 “완전한” O(1) 복잡도를 가진다.

28. 오브젝트의 개수와 상관없다

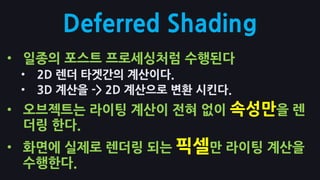

31. 2D 렌더타겟간의 계산이다.

32. 3D 계산을 -> 2D 계산으로 변환 시킨다.

33. 오브젝트는 라이팅 계산이 전혀 없이 속성만을 렌더링 한다.

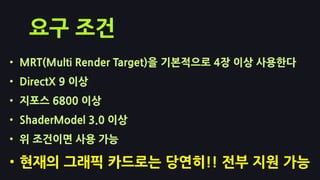

37. DirectX 9 이상

38. 지포스6800 이상

39. ShaderModel 3.0 이상

40. 위 조건이면 사용 가능

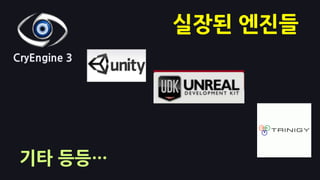

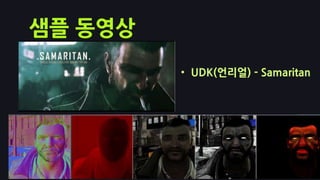

45. 실장된 엔진들 CryEngine 3 기타등등…

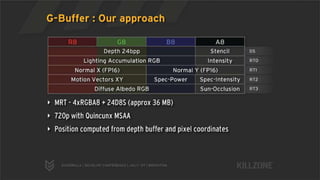

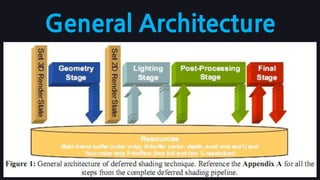

48. General Architecture

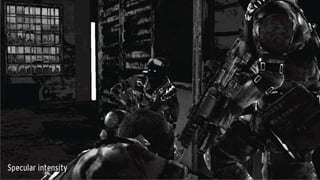

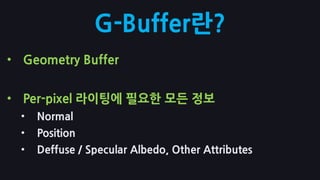

50. Per-pixel 라이팅에 필요한 모든 정보

51. Normal

52. Position

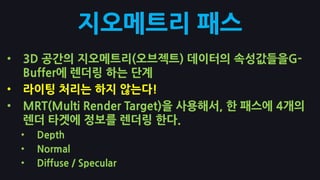

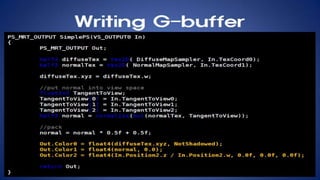

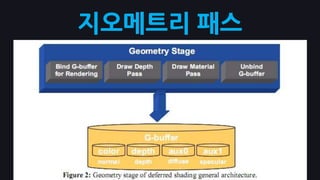

63. 지오메트리 패스 (G버퍼 작성)

65. 라이팅 처리는 하지 않는다!

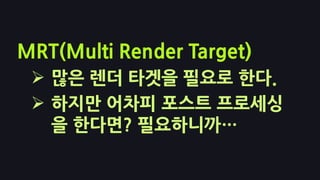

66. MRT(Multi Render Target)을 사용해서, 한 패스에 4개의 렌더타겟에 정보를 렌더링 한다.

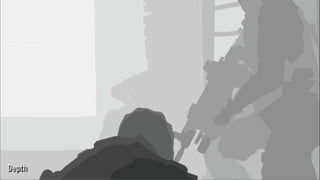

67. Depth

68. Normal

71. 2. 라이팅 패스 (픽셸셰이딩)

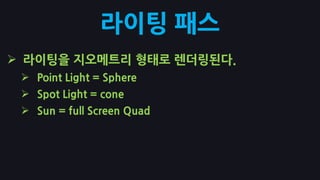

73. Point Light = Sphere

74. Spot Light = cone

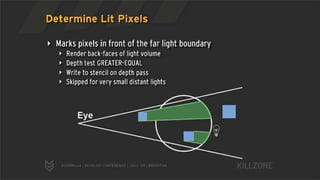

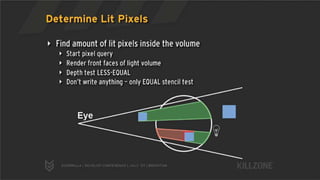

76. 라이팅에 영향을 받는 픽셀을 찾아내서 체크한다.

77. 만약 라이팅이 스크린에 영향을 준다면…

78. Render Shadow Map

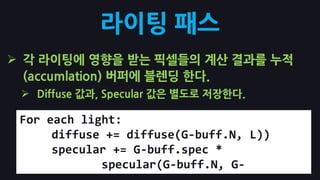

80. Diffuse 값과, Specular 값은 별도로 저장한다.For each light: diffuse += diffuse(G-buff.N, L)) specular += G-buff.spec* specular(G-buff.N, G-buff.P, L)

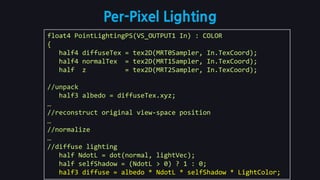

82. Per-Pixel Lighting float4 PointLightingPS(VS_OUTPUT1 In) : COLOR { half4 diffuseTex = tex2D(MRT0Sampler, In.TexCoord); half4 normalTex = tex2D(MRT1Sampler, In.TexCoord); half z = tex2D(MRT2Sampler, In.TexCoord); //unpack half3 albedo = diffuseTex.xyz; … //reconstruct original view-space position … //normalize … //diffuse lighting half NdotL = dot(normal, lightVec); half selfShadow = (NdotL > 0) ? 1 : 0; half3 diffuse = albedo * NdotL * selfShadow * LightColor;

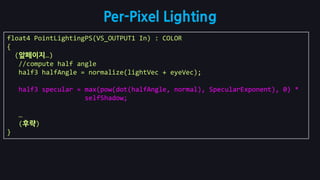

83. Per-Pixel Lighting float4 PointLightingPS(VS_OUTPUT1 In) : COLOR { (앞페이지…) //compute half angle half3 halfAngle = normalize(lightVec + eyeVec); half3 specular = max(pow(dot(halfAngle, normal), SpecularExponent), 0) * selfShadow; … (후략) }

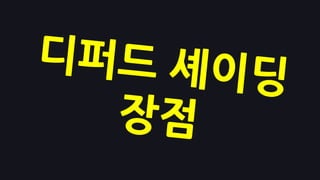

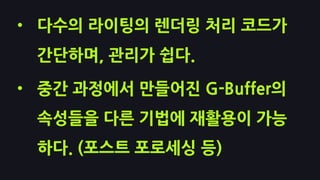

88. 디퍼드셰이딩 장점

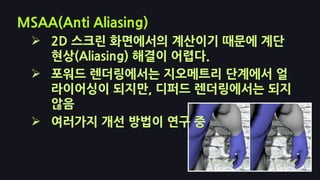

93. 포워드 렌더링에서는지오메트리 단계에서 얼라이어싱이 되지만, 디퍼드렌더링에서는 되지 않음

95. 2D 공간 스크린 정보이기 때문 (뒤 픽셀의 정보를 담을 수 없다)

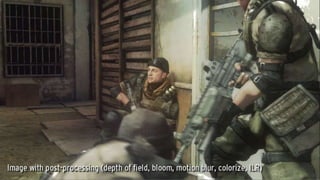

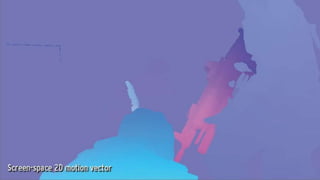

98. Motion Blur

99. Bloom

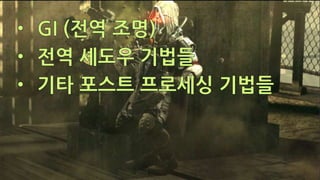

101. 전역 셰도우 기법들

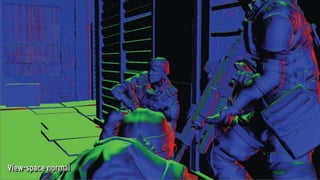

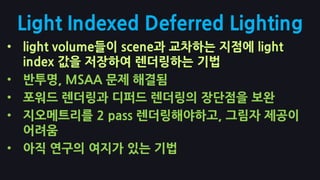

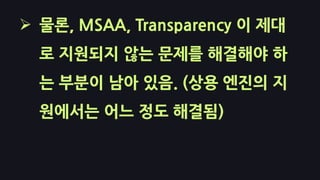

104. 반투명, MSAA 문제 해결됨

105. 포워드 렌더링과디퍼드렌더링의 장단점을 보완

106. 지오메트리를2pass 렌더링해야하고, 그림자 제공이 어려움

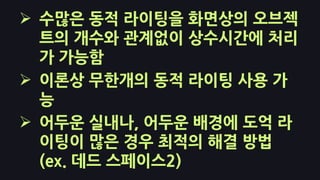

109. 이론상 무한개의 동적 라이팅 사용 가능

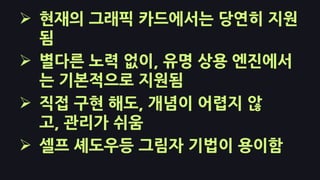

111. 별다른 노력 없이, 유명 상용 엔진에서는 기본적으로 지원됨

112. 직접 구현 해도, 개념이 어렵지 않고, 관리가 쉬움

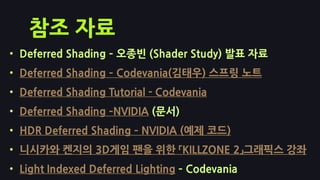

114. Deferred Shading – Codevania(김태우) 스프링 노트

115. Deferred Shading Tutorial - Codevania

116. Deferred Shading –NVIDIA (문서)

117. HDR Deferred Shading – NVIDIA (예제 코드)

118. 니시카와켄지의3D게임 팬을 위한 「KILLZONE 2」그래픽스 강좌

119. Light Indexed Deferred Lighting – Codevania
