Ing. Jiří Slánský a ing. Lukáš Trojánek (JIKA-CZ s.r.o.; www.jika-cz.cz) prezentují Centrum celoživotního vzdělávání v Hradci Králové (bývalá továrna Vertex ve ve Wonkově ulici) včetně způsobu zpracování projektové dokumentace v ArchiCADu. Pracovní setkání uživatelů ArchiCADu, Hradec Králové, 14.5. 2014
2014 05-13-vertex

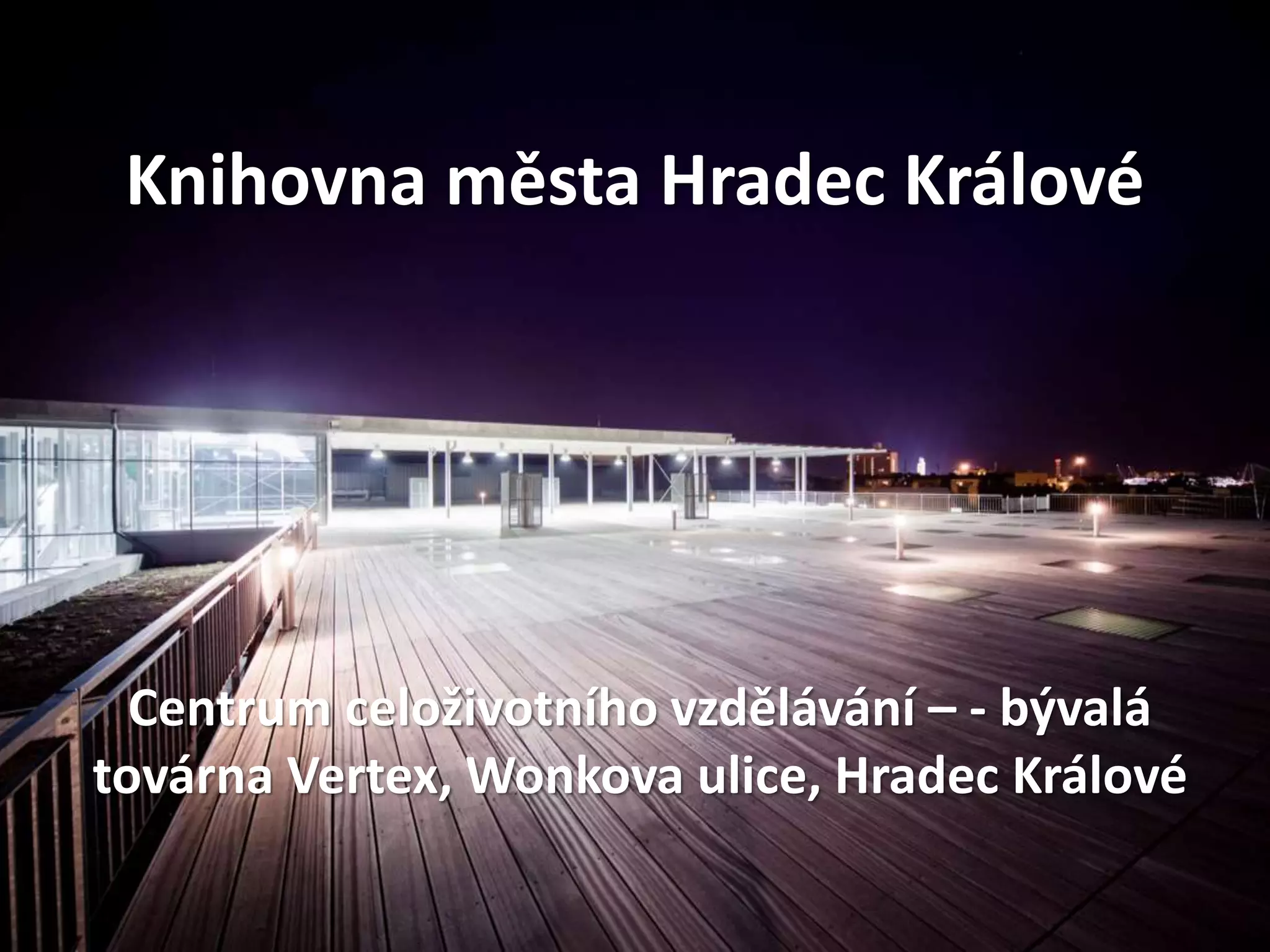

- 1. Knihovna města HradecKrálové Centrum celoživotního vzdělávání – - bývalá továrna Vertex, Wonkova ulice, Hradec Králové
- 2. Ing. Jiří Slánský– část Vertex Ing. Lukáš Trojánek – část Archicad JIKA-CZ s.r.o. Dlouhá 101, Hradec Králové www.jika-cz.cz

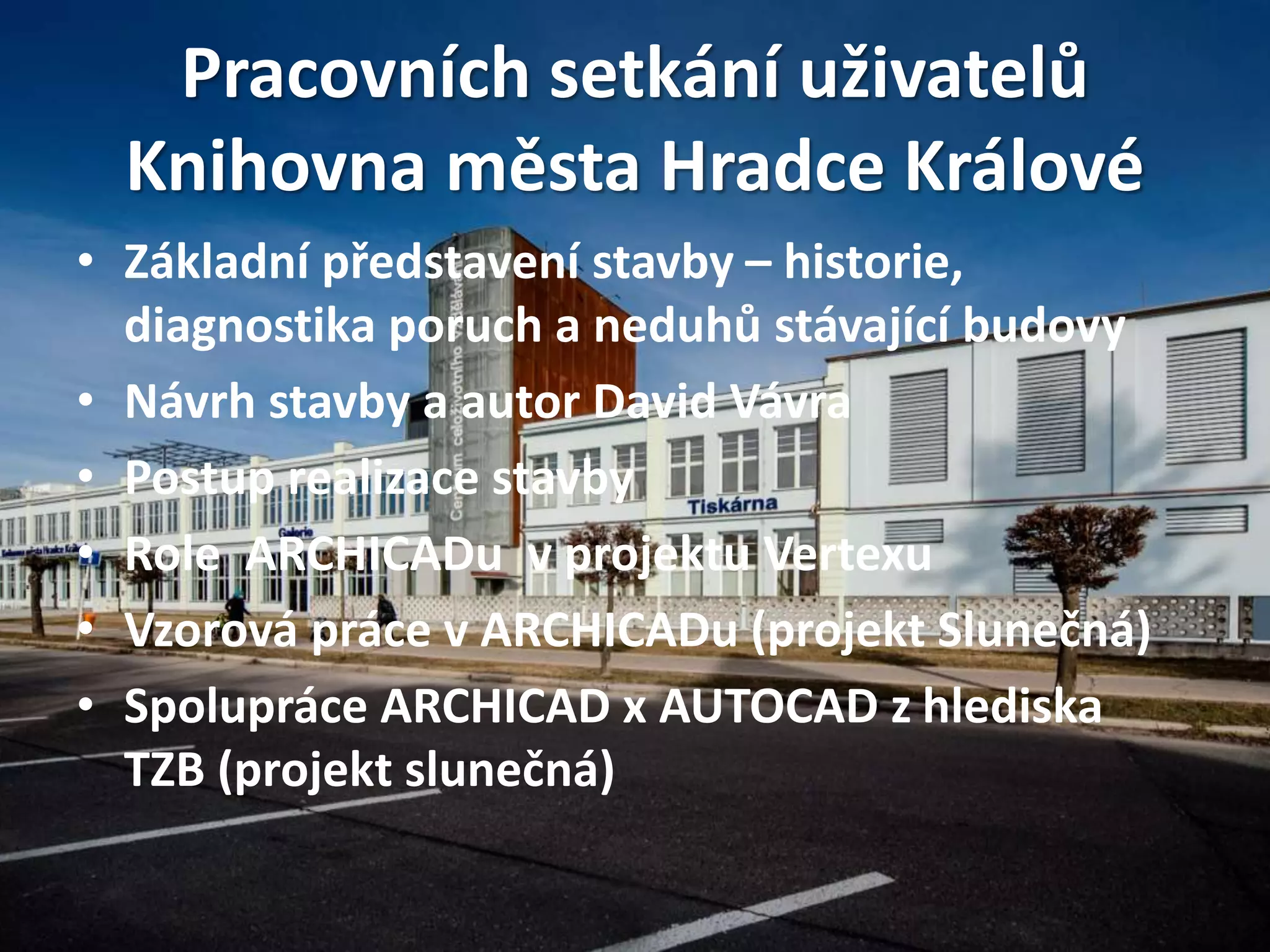

- 3. Pracovních setkání uživatelů Knihovnaměsta Hradce Králové • Základní představení stavby – historie, diagnostika poruch a neduhů stávající budovy • Návrh stavby a autor David Vávra • Postup realizace stavby • Role ARCHICADu v projektu Vertexu • Vzorová práce v ARCHICADu (projekt Slunečná) • Spolupráce ARCHICAD x AUTOCAD z hlediska TZB (projekt slunečná)

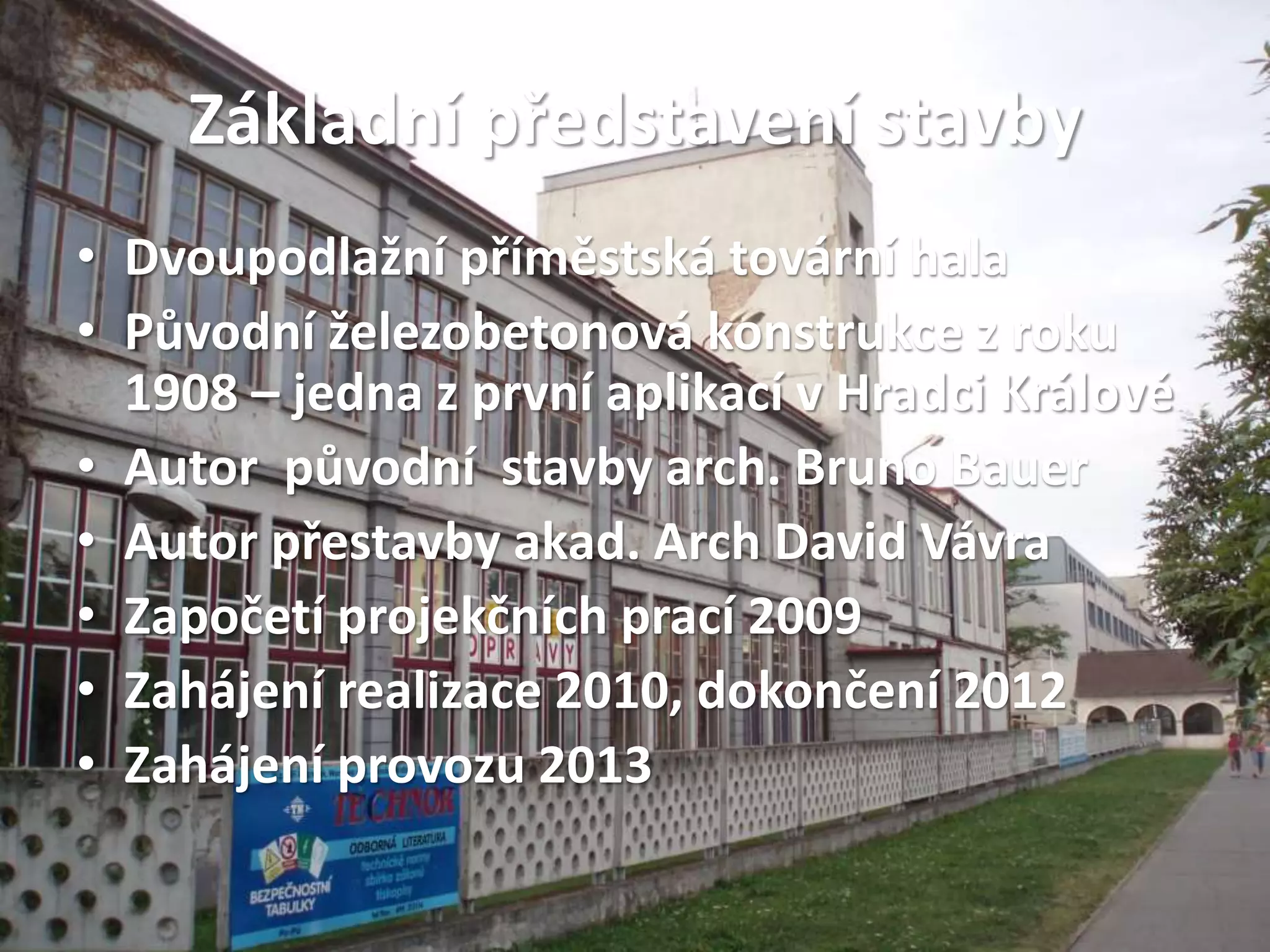

- 4. Základní představení stavby •Dvoupodlažní příměstská tovární hala • Původní železobetonová konstrukce z roku 1908 – jedna z první aplikací v Hradci Králové • Autor původní stavby arch. Bruno Bauer • Autor přestavby akad. Arch David Vávra • Započetí projekčních prací 2009 • Zahájení realizace 2010, dokončení 2012 • Zahájení provozu 2013

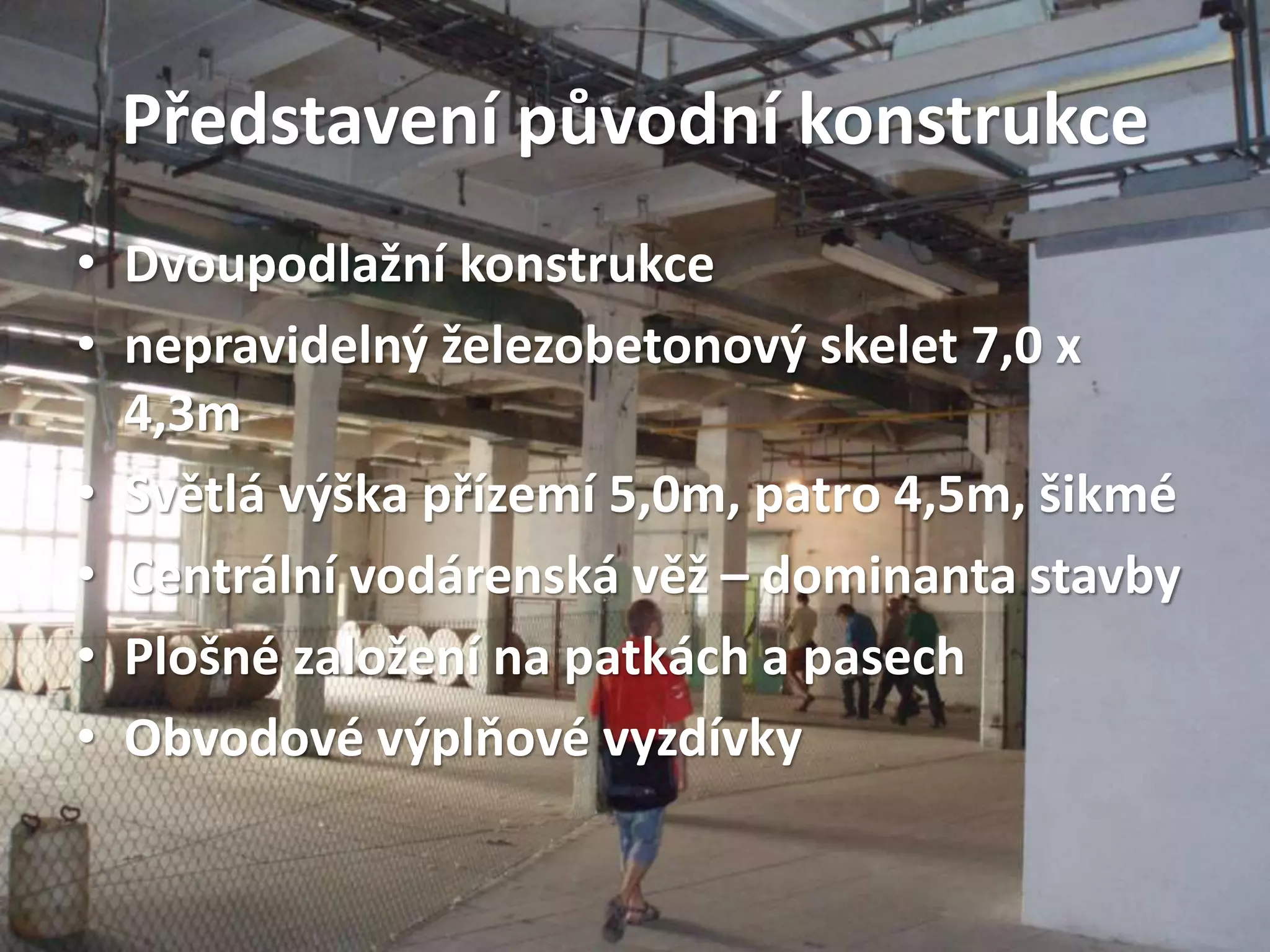

- 5. Představení původní konstrukce •Dvoupodlažní konstrukce • nepravidelný železobetonový skelet 7,0 x 4,3m • Světlá výška přízemí 5,0m, patro 4,5m, šikmé • Centrální vodárenská věž – dominanta stavby • Plošné založení na patkách a pasech • Obvodové výplňové vyzdívky

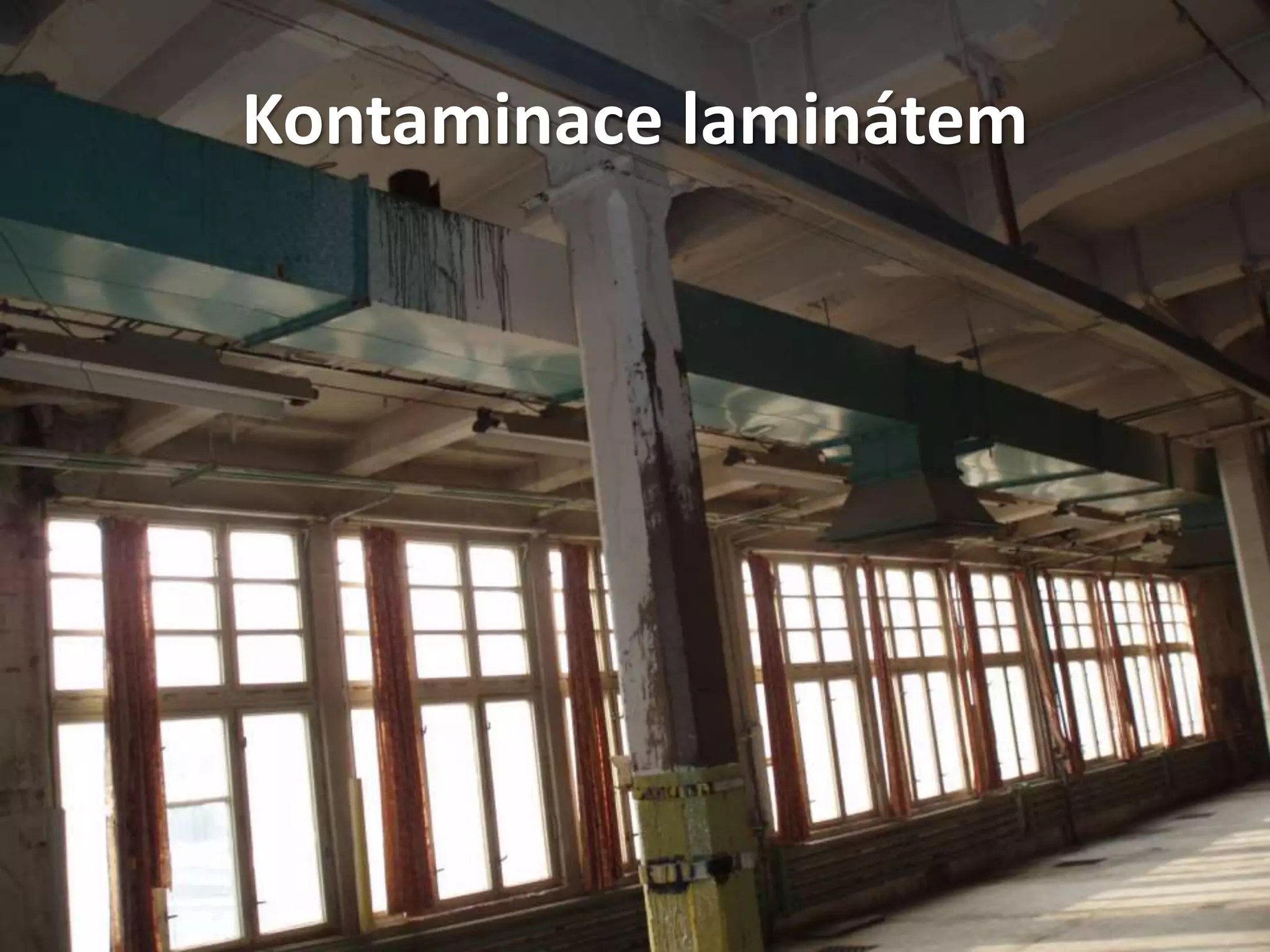

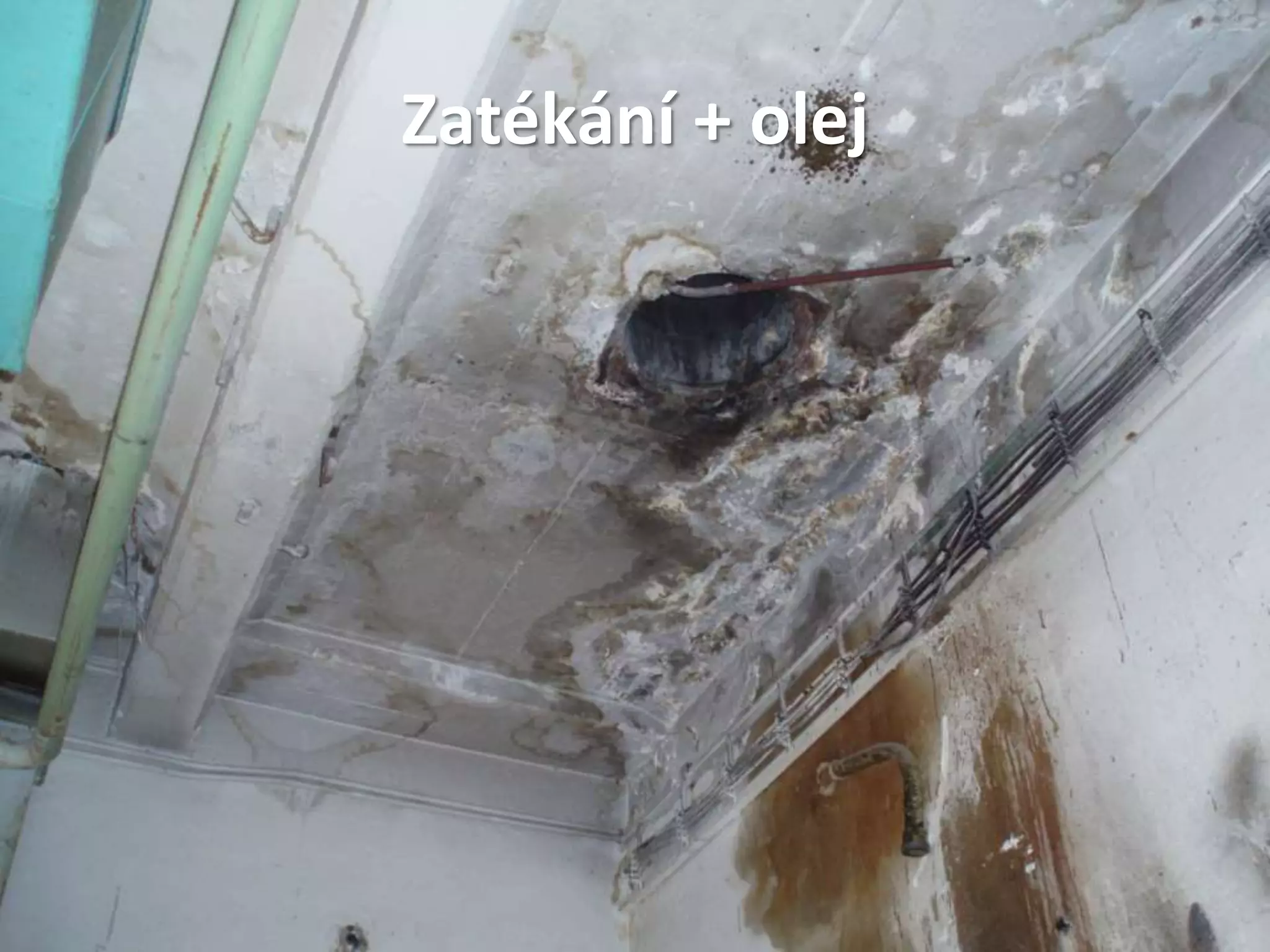

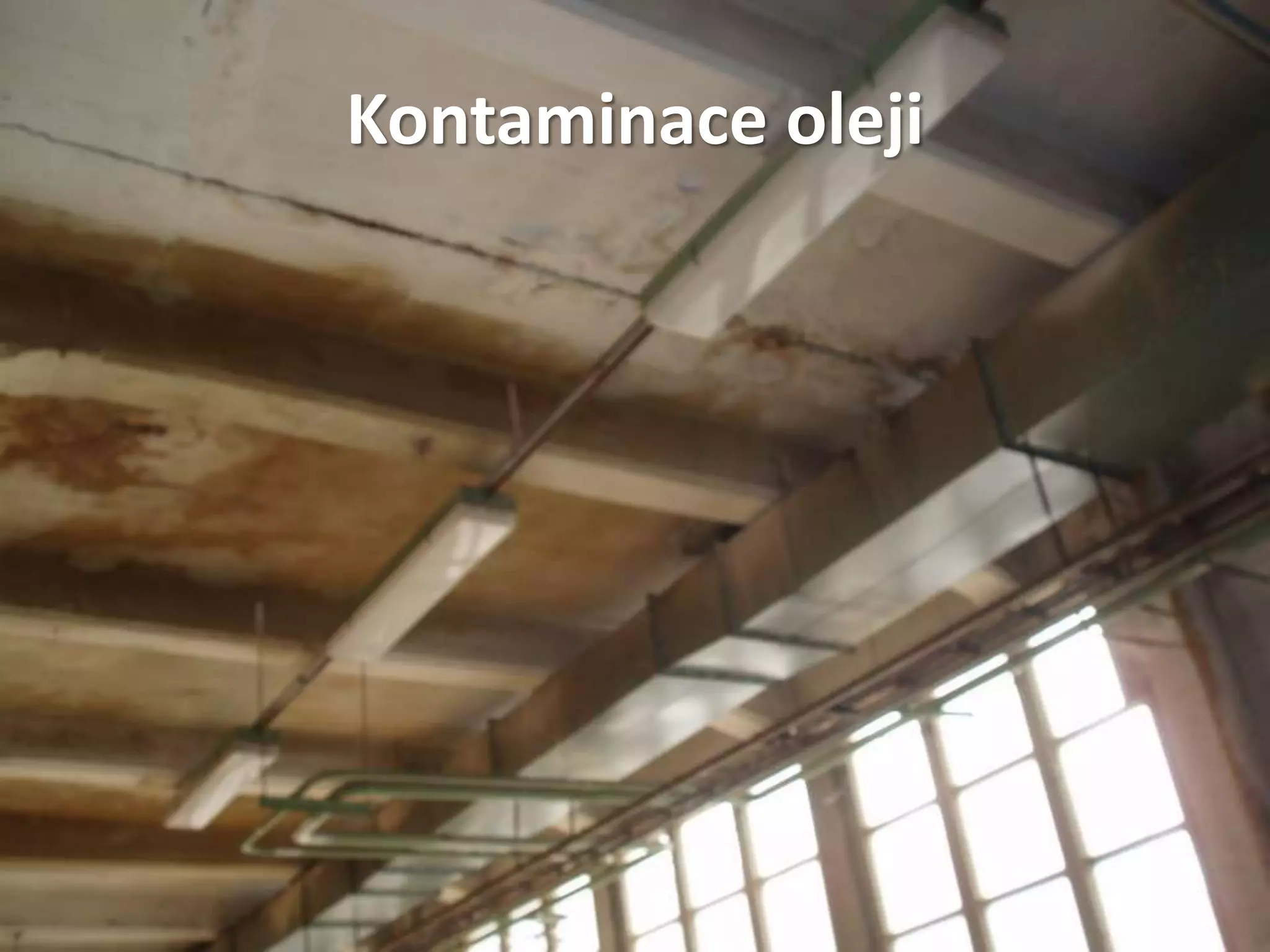

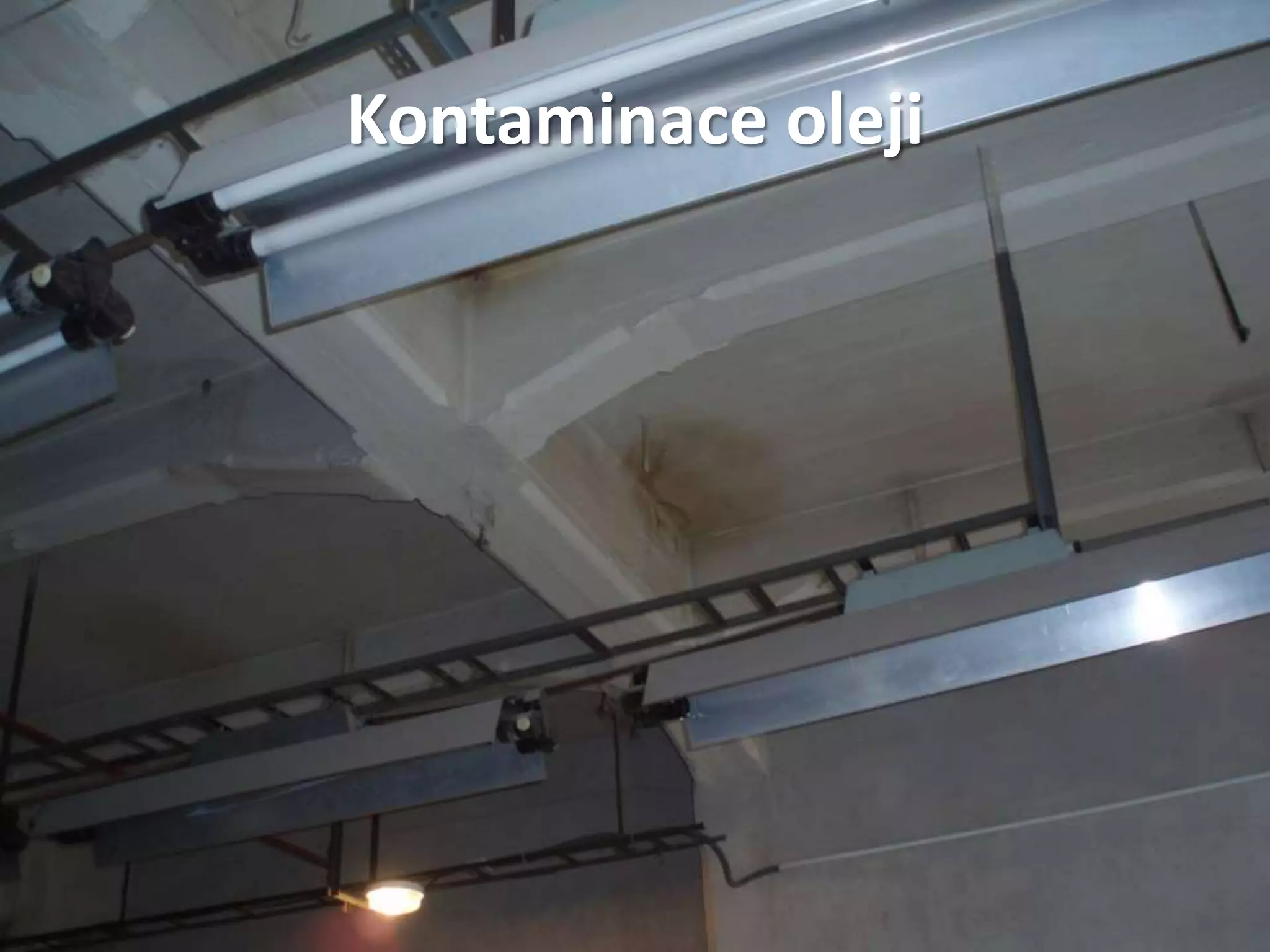

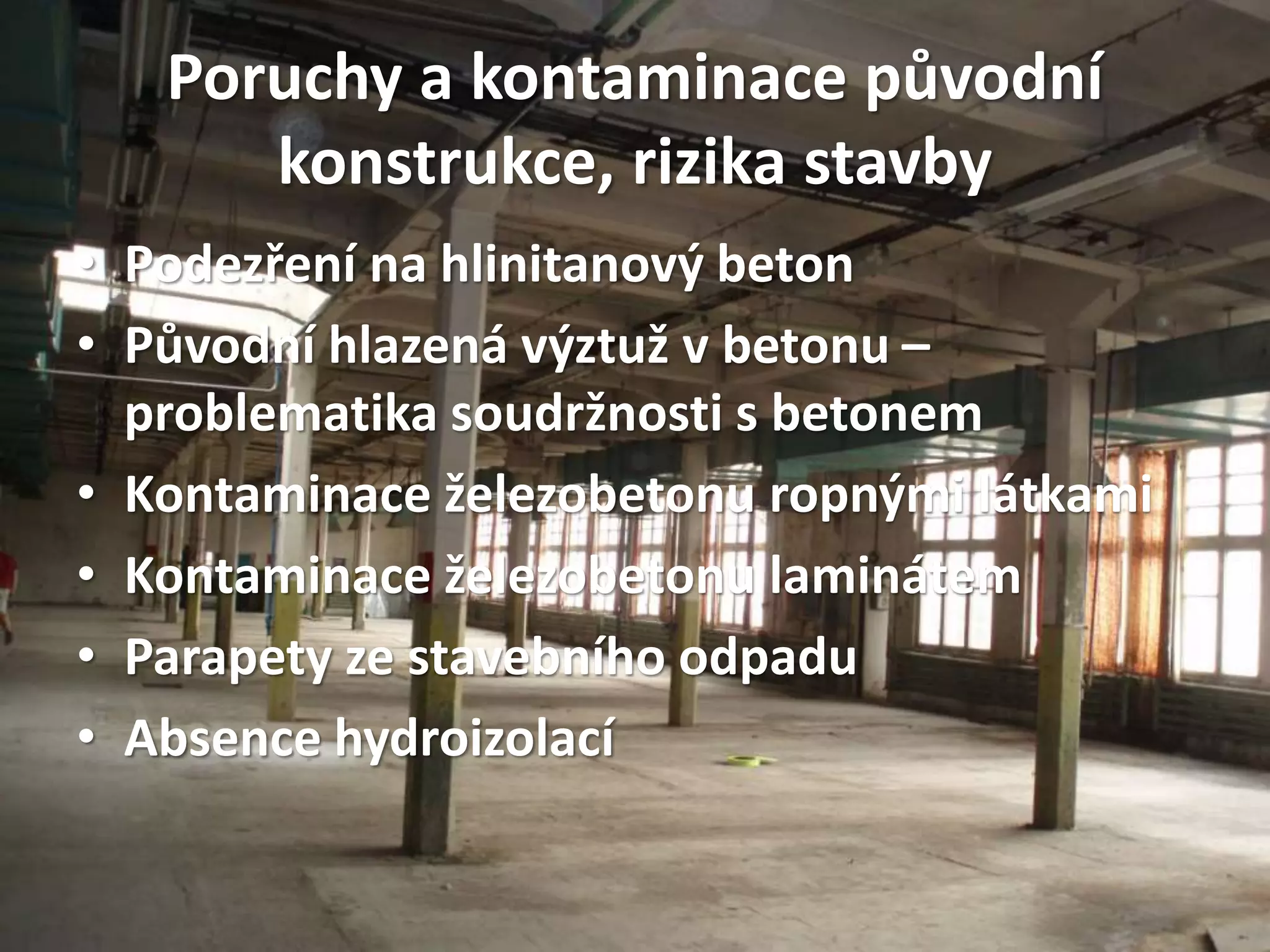

- 6. Poruchy a kontaminacepůvodní konstrukce, rizika stavby • Podezření na hlinitanový beton • Původní hlazená výztuž v betonu – problematika soudržnosti s betonem • Kontaminace železobetonu ropnými látkami • Kontaminace železobetonu laminátem • Parapety ze stavebního odpadu • Absence hydroizolací
- 7.
- 8.
- 9.
- 10.

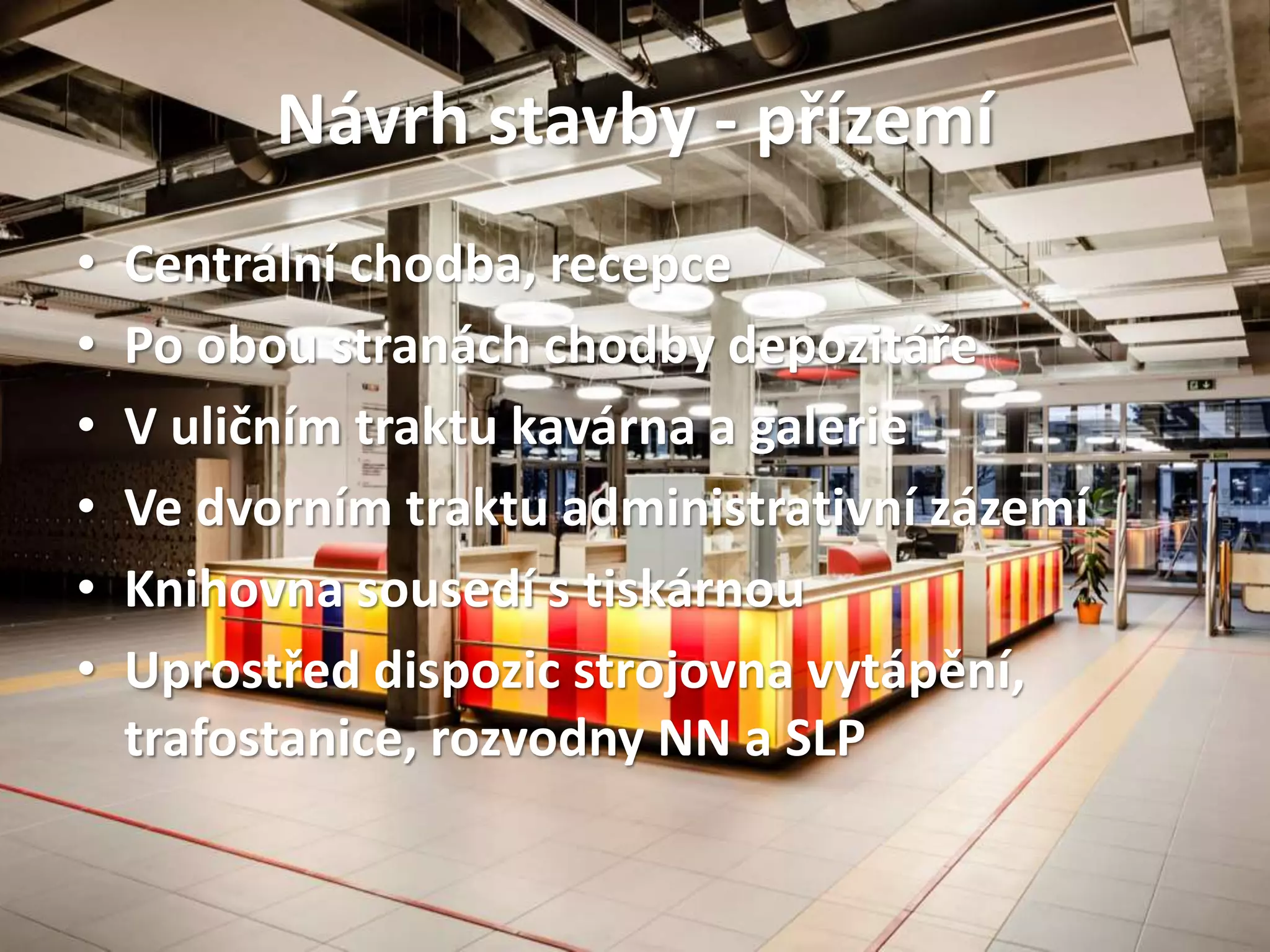

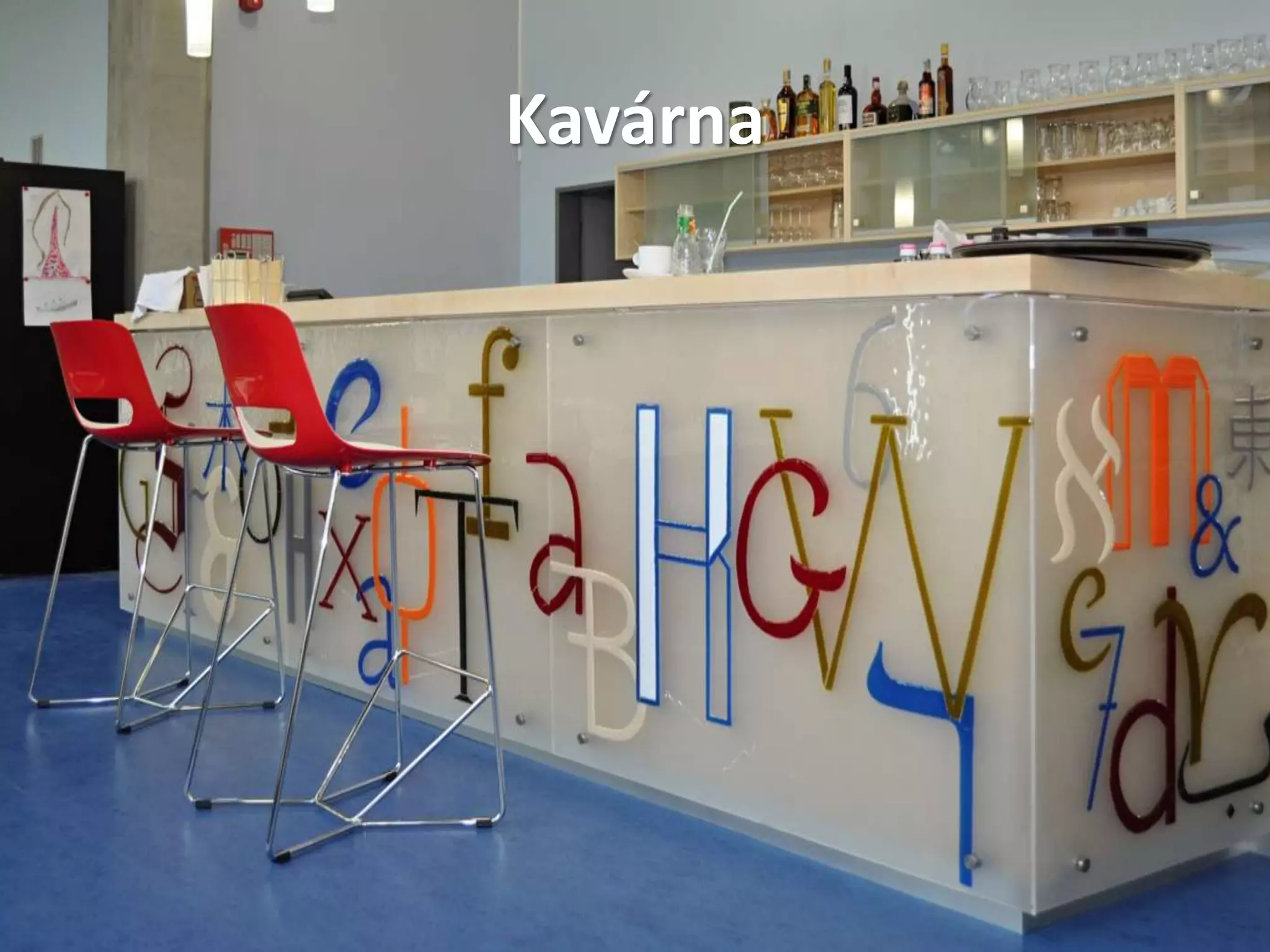

- 11. Návrh stavby -přízemí • Centrální chodba, recepce • Po obou stranách chodby depozitáře • V uličním traktu kavárna a galerie • Ve dvorním traktu administrativní zázemí • Knihovna sousedí s tiskárnou • Uprostřed dispozic strojovna vytápění, trafostanice, rozvodny NN a SLP
- 12.
- 13.

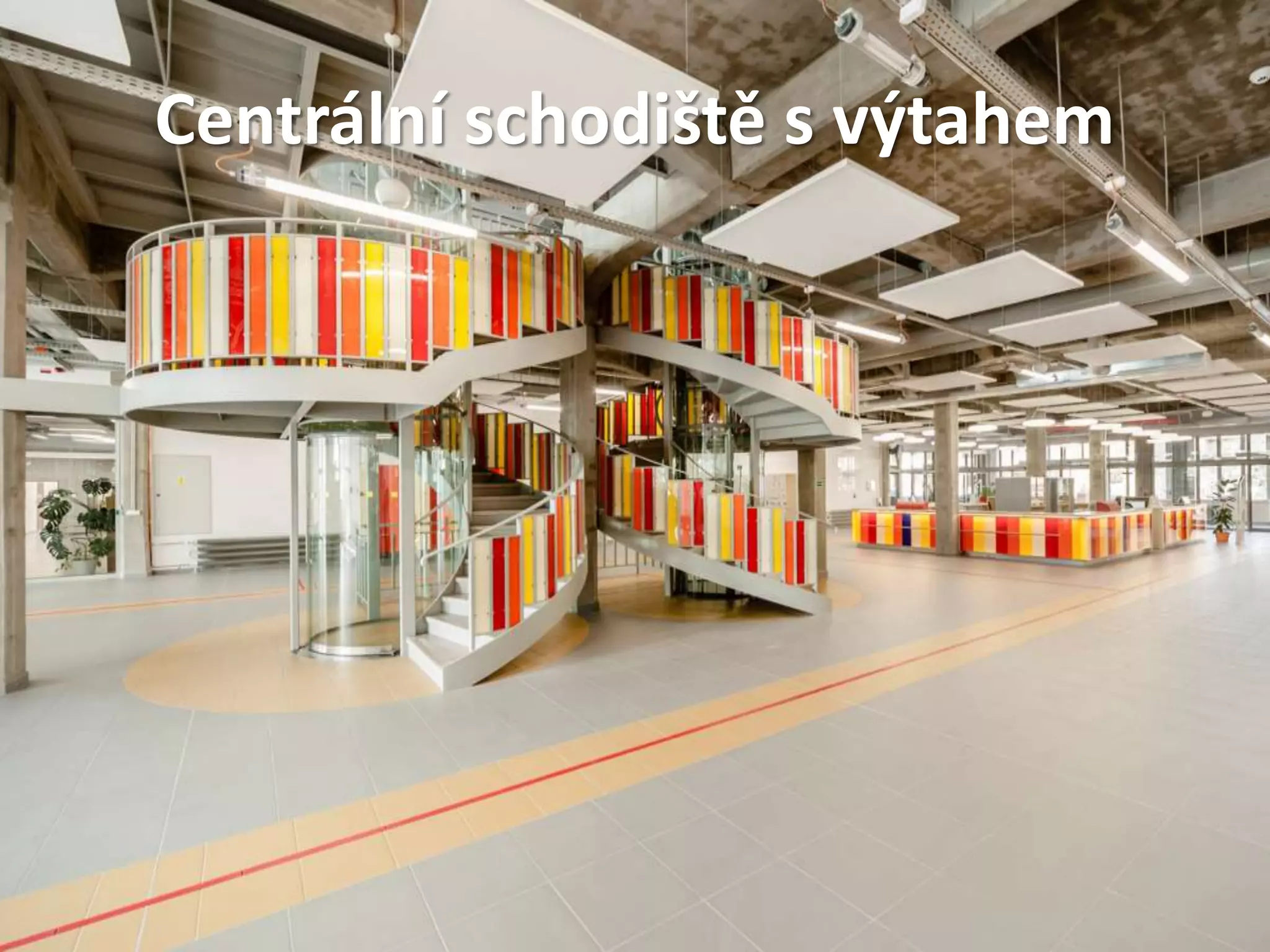

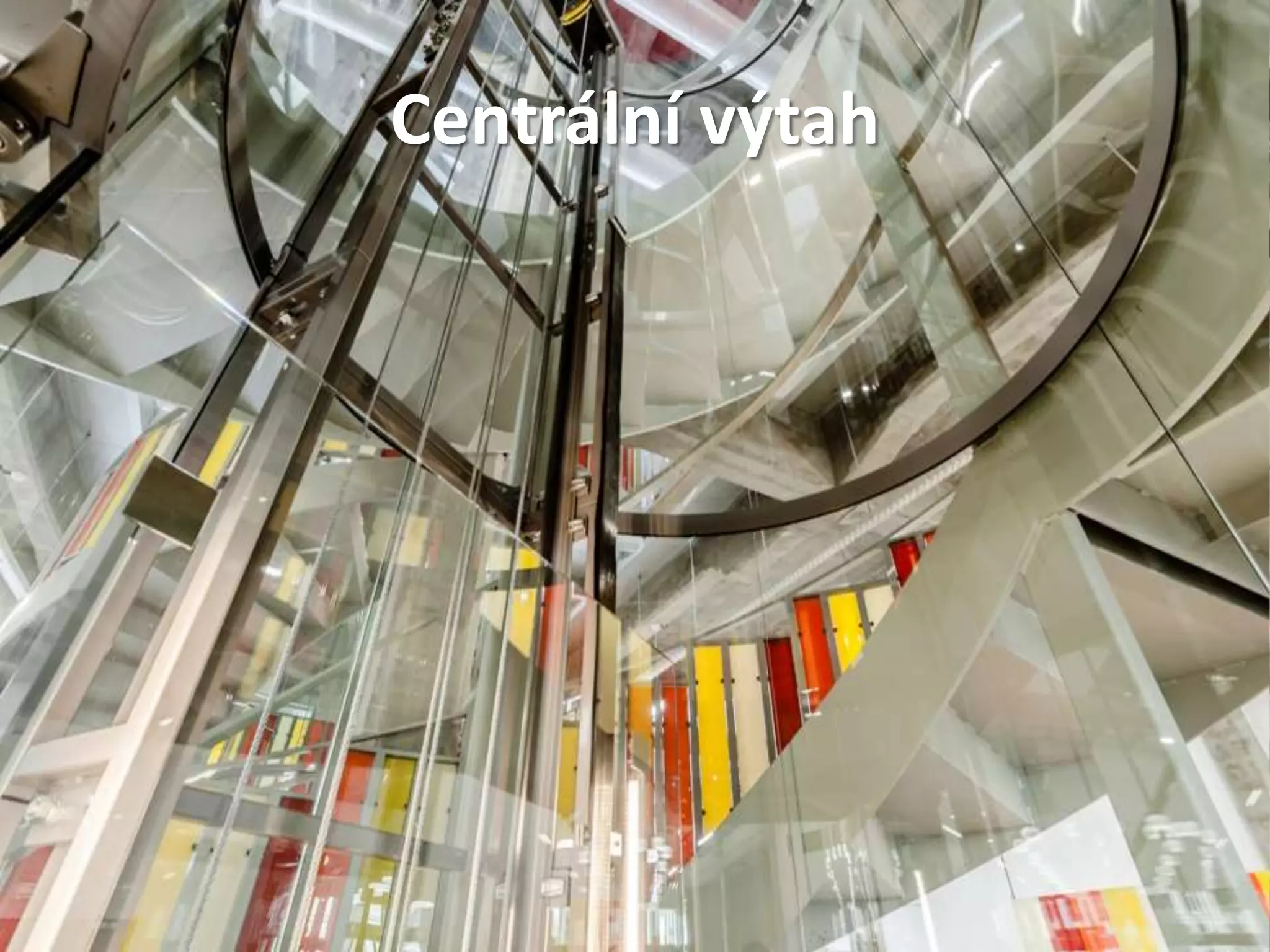

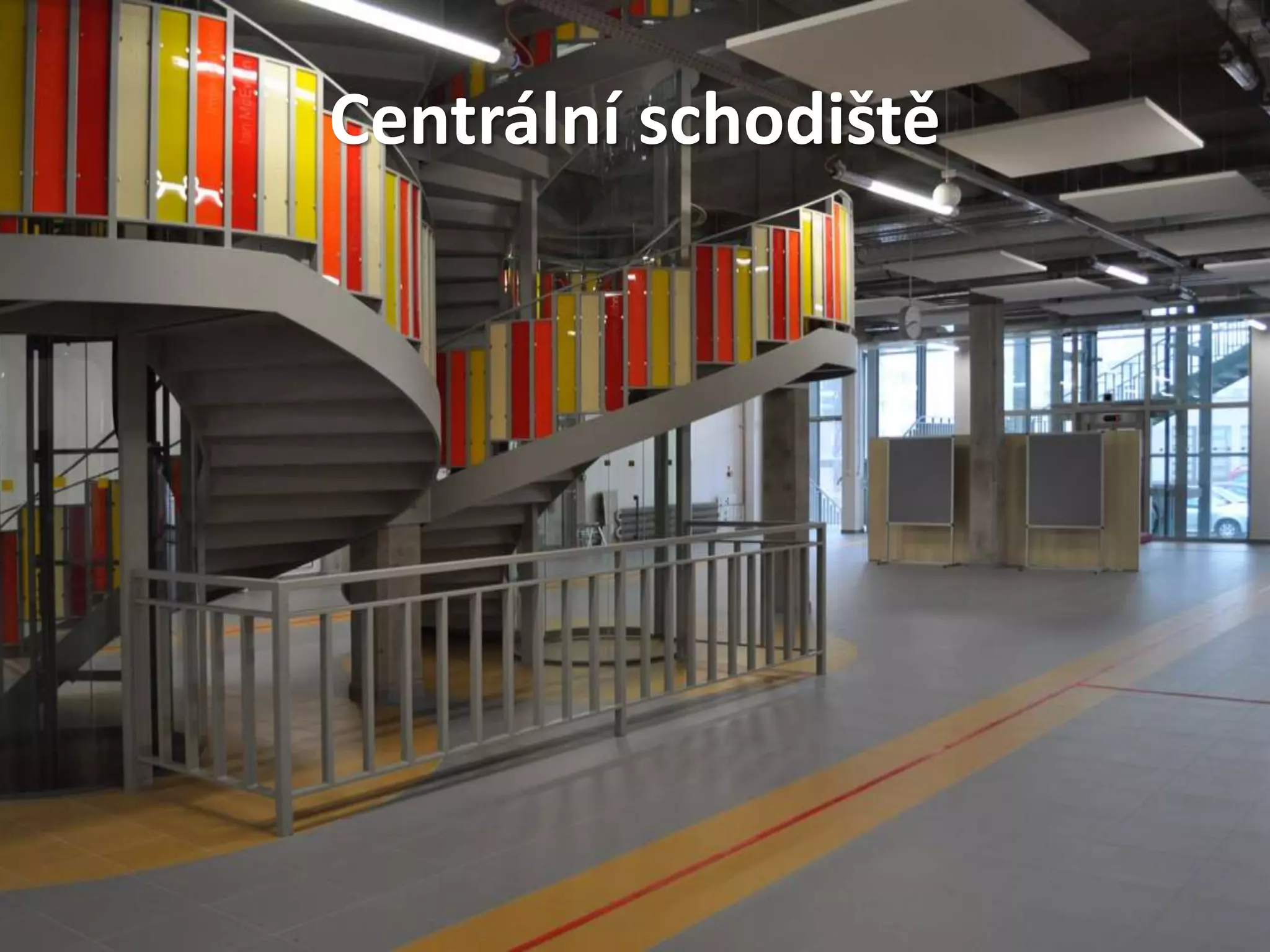

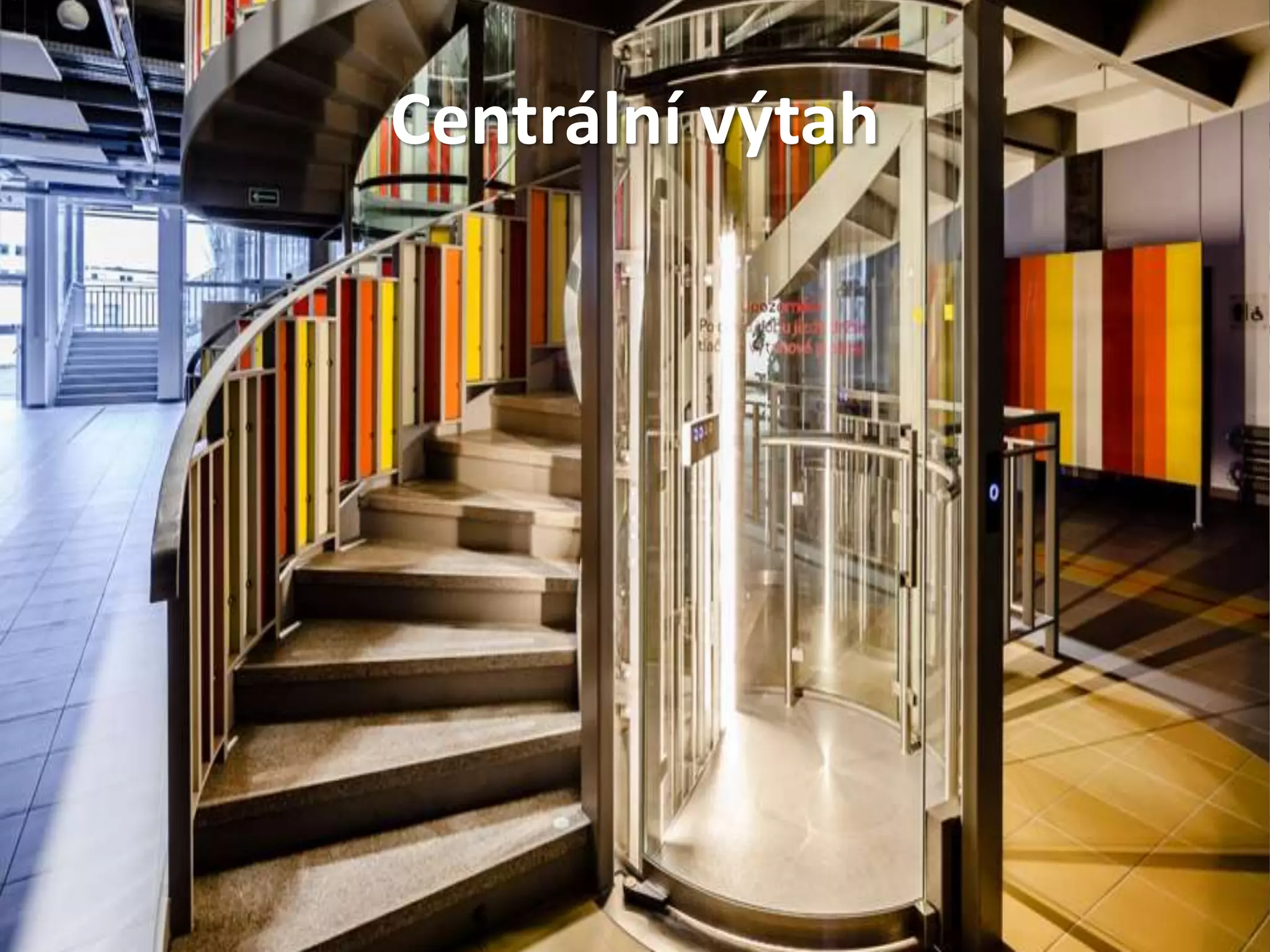

- 14. Centrální schodiště svýtahem

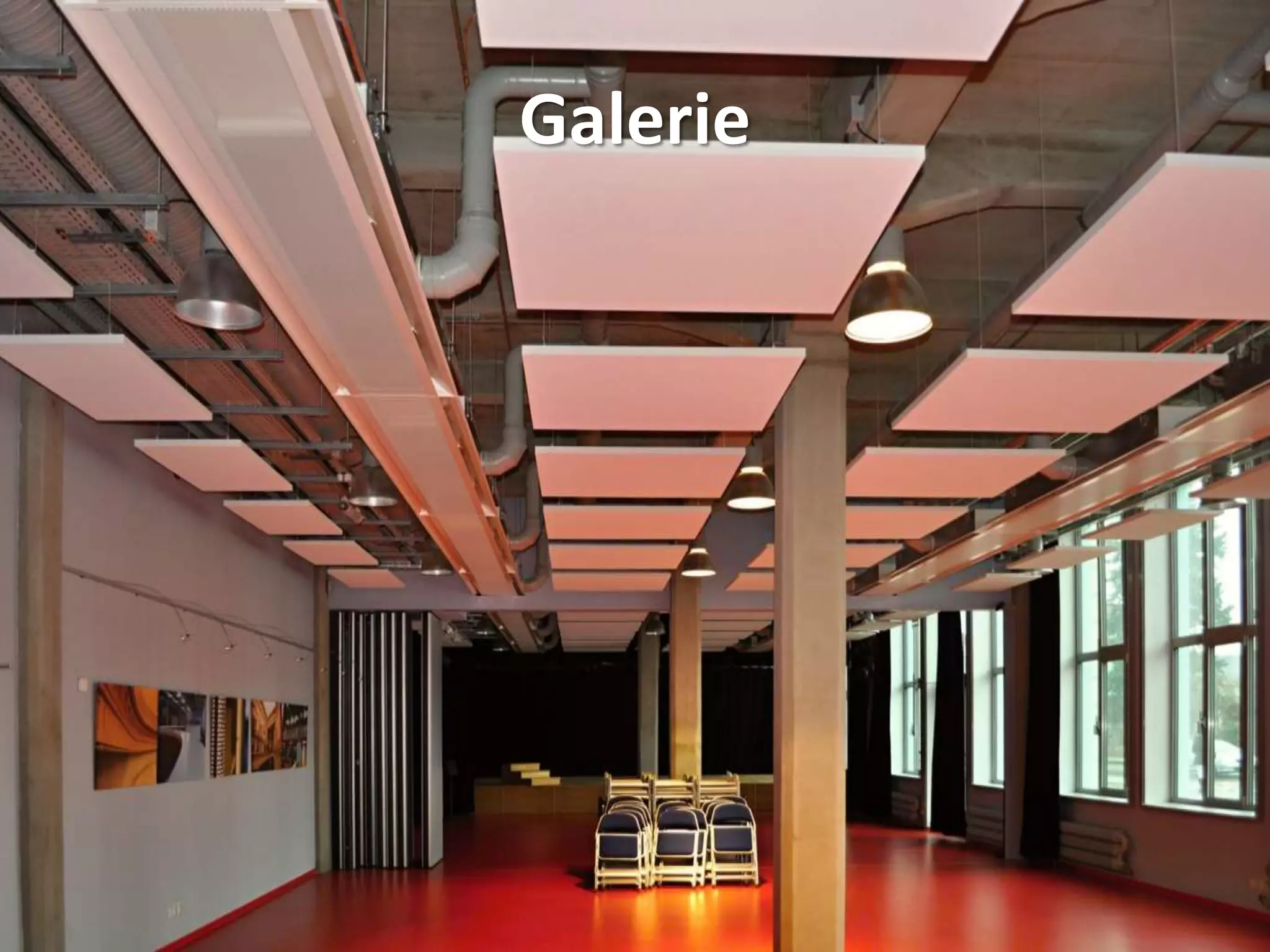

- 15.

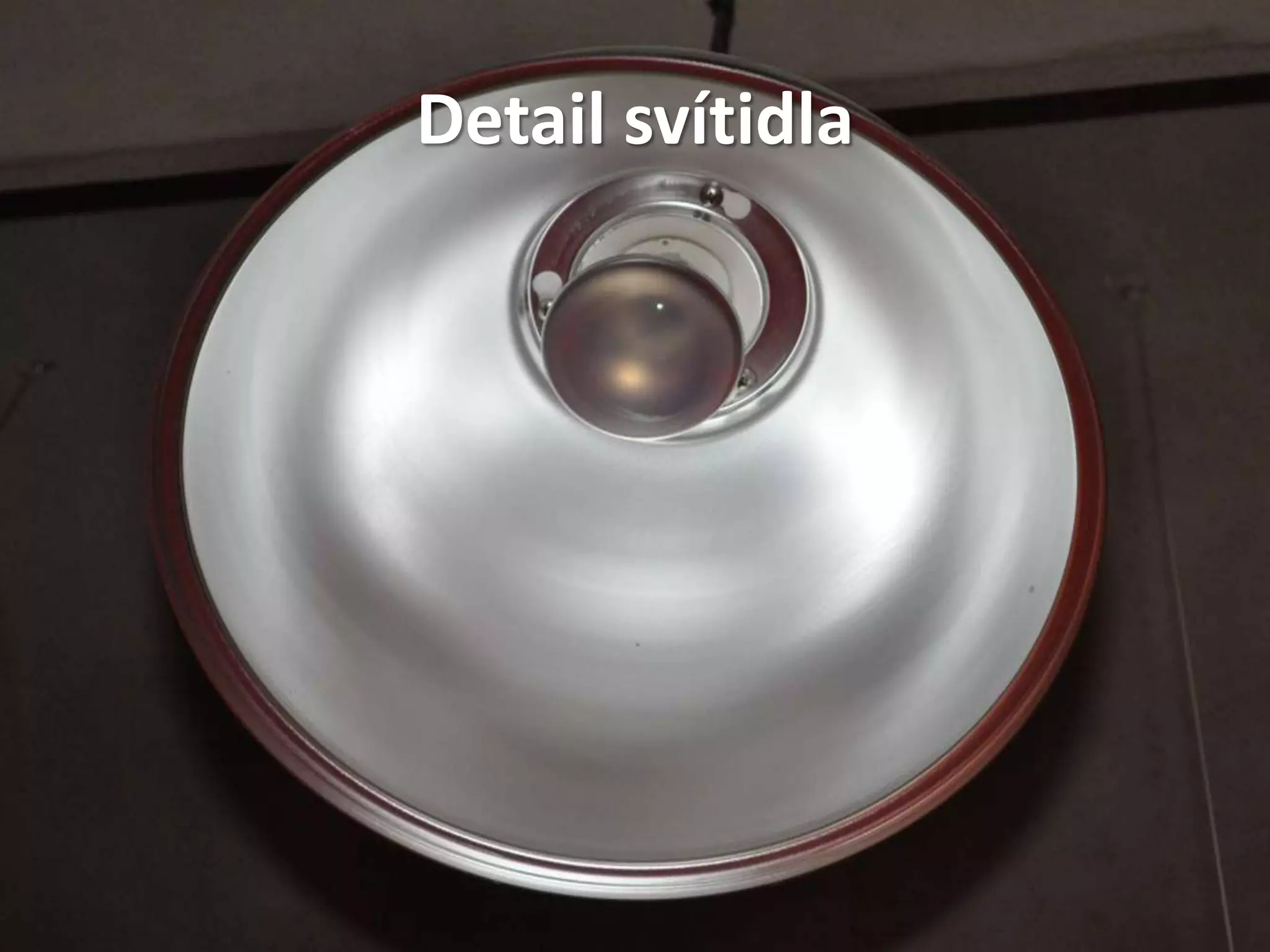

- 16.
- 17.
- 18.
- 19.
- 20.

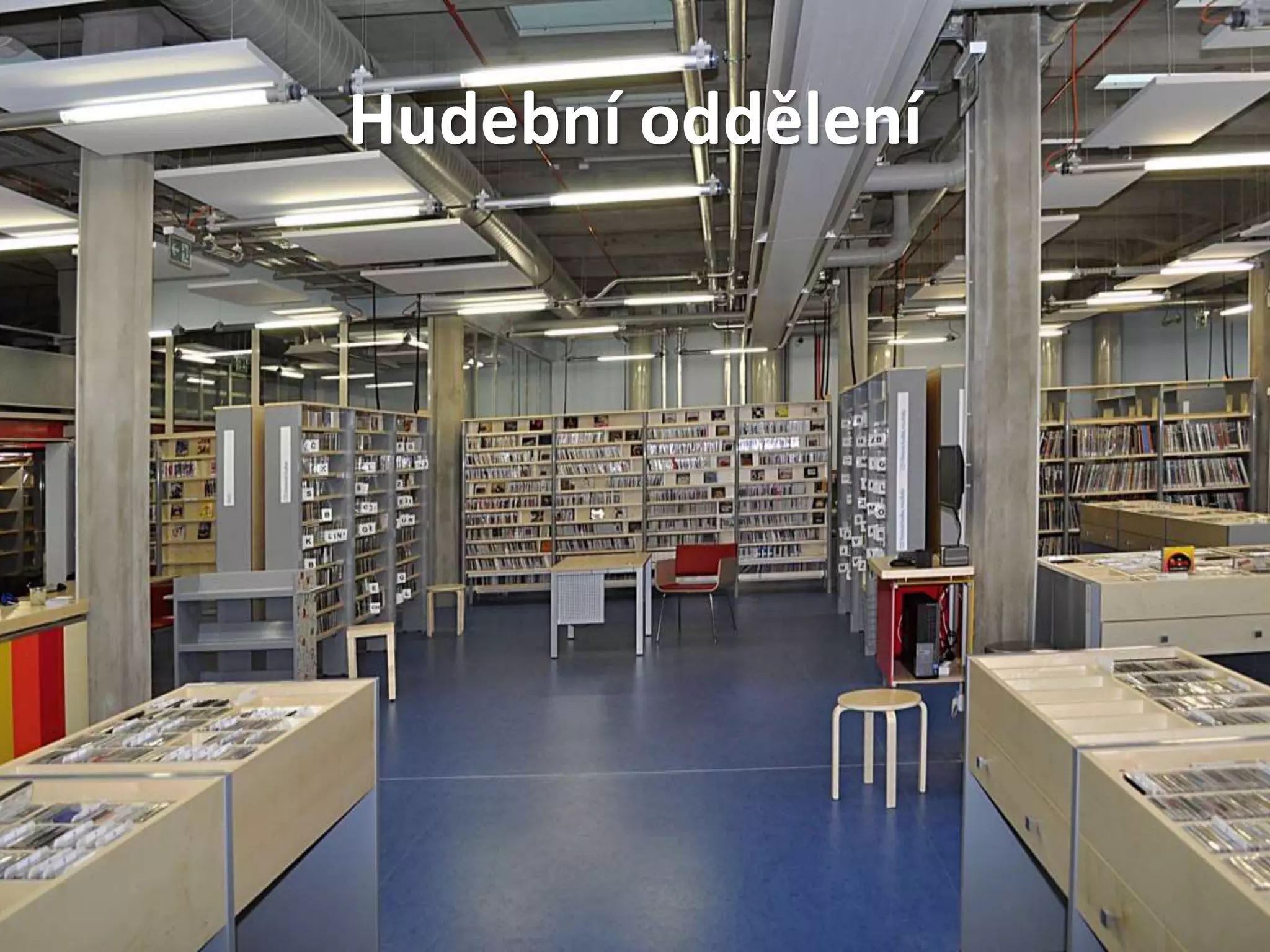

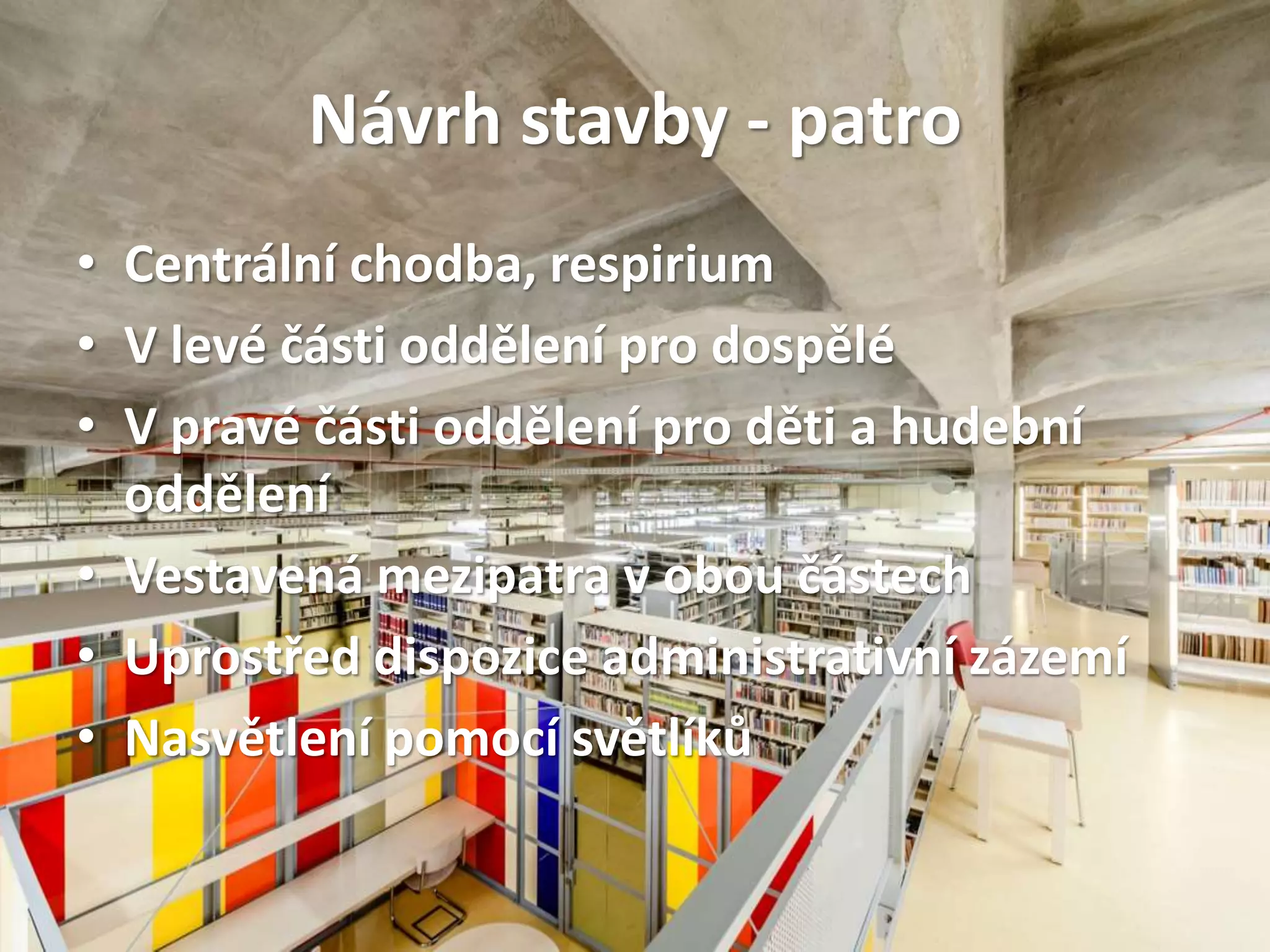

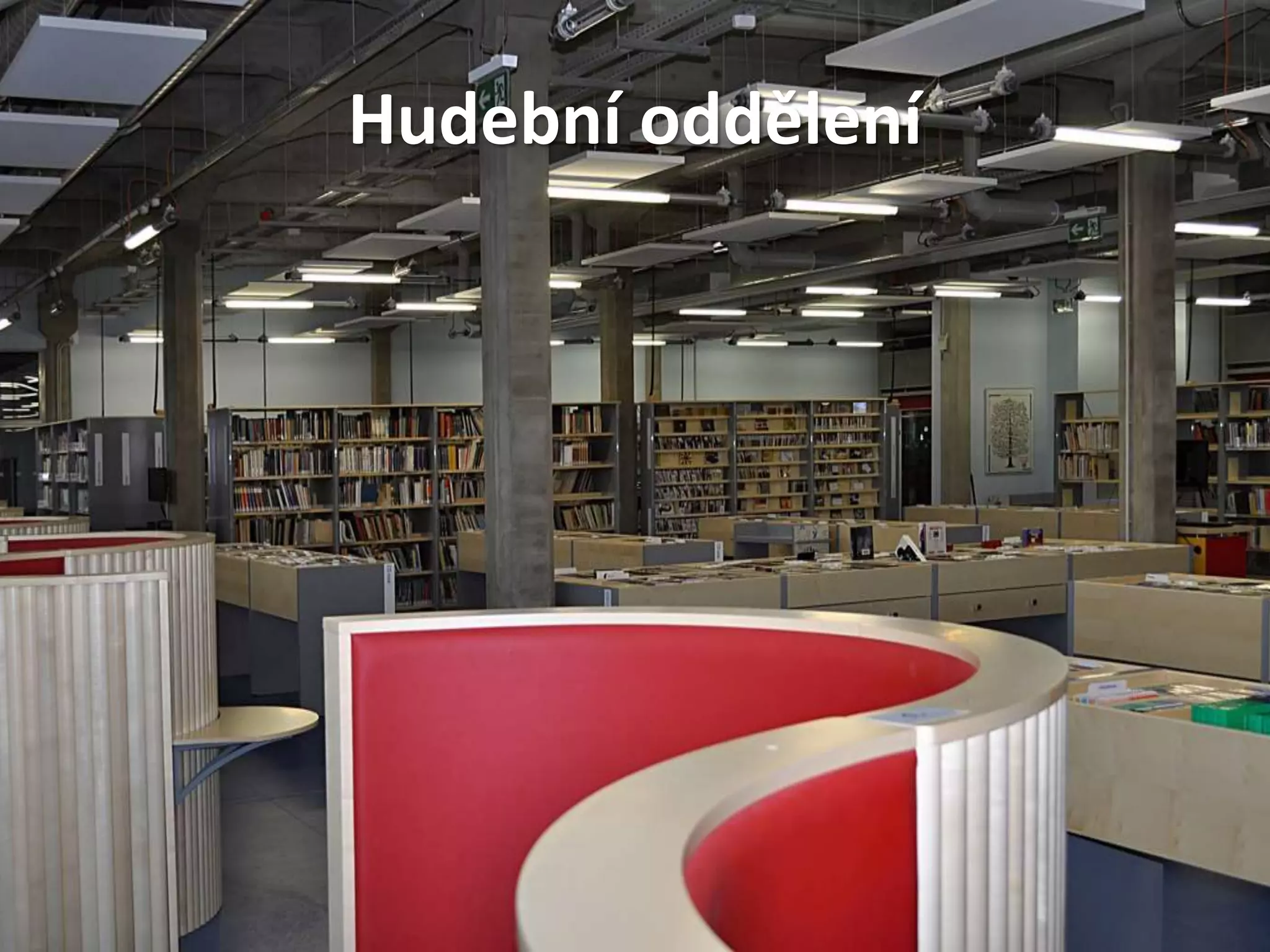

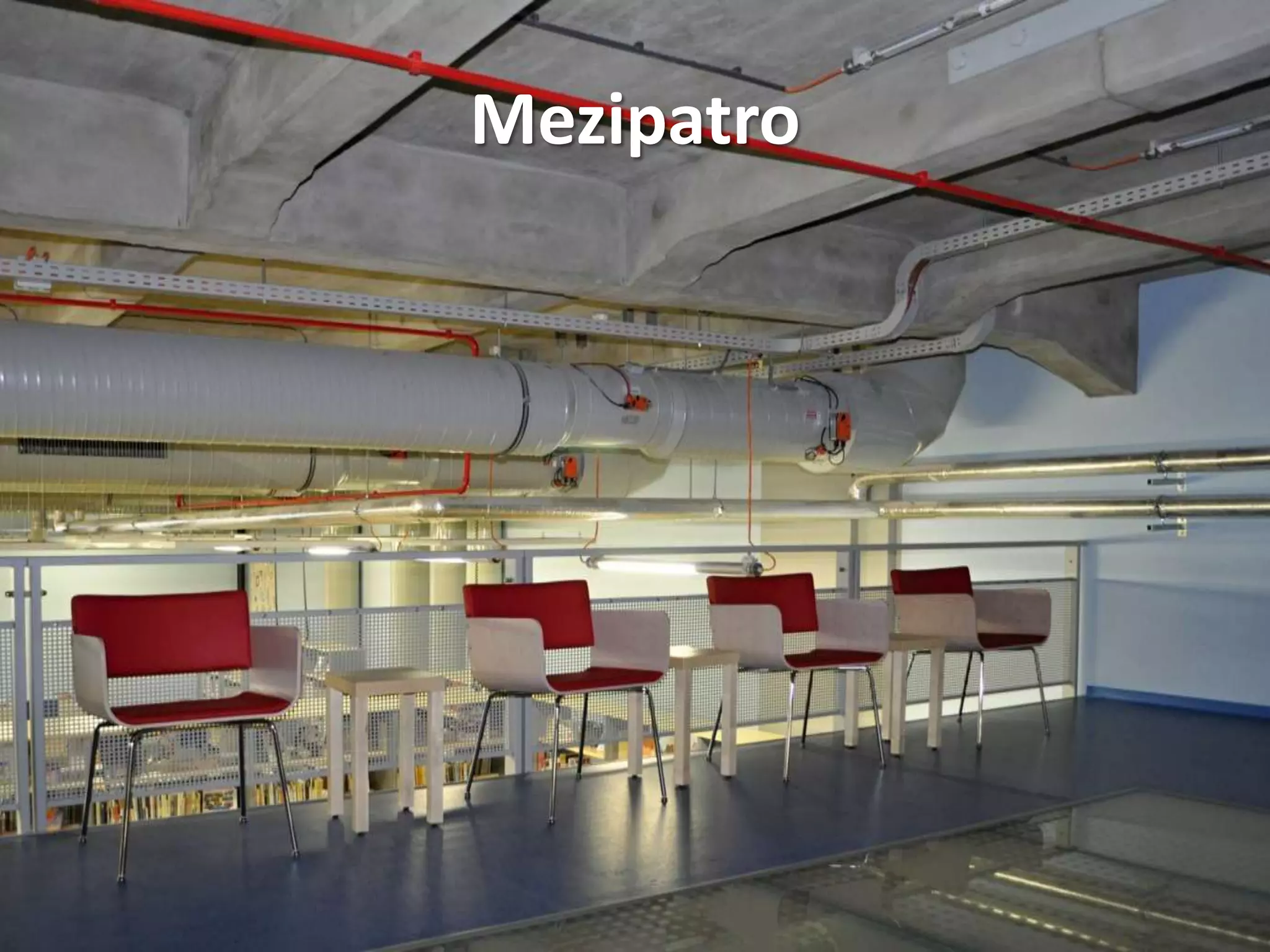

- 21. Návrh stavby -patro • Centrální chodba, respirium • V levé části oddělení pro dospělé • V pravé části oddělení pro děti a hudební oddělení • Vestavená mezipatra v obou částech • Uprostřed dispozice administrativní zázemí • Nasvětlení pomocí světlíků
- 22.
- 23.

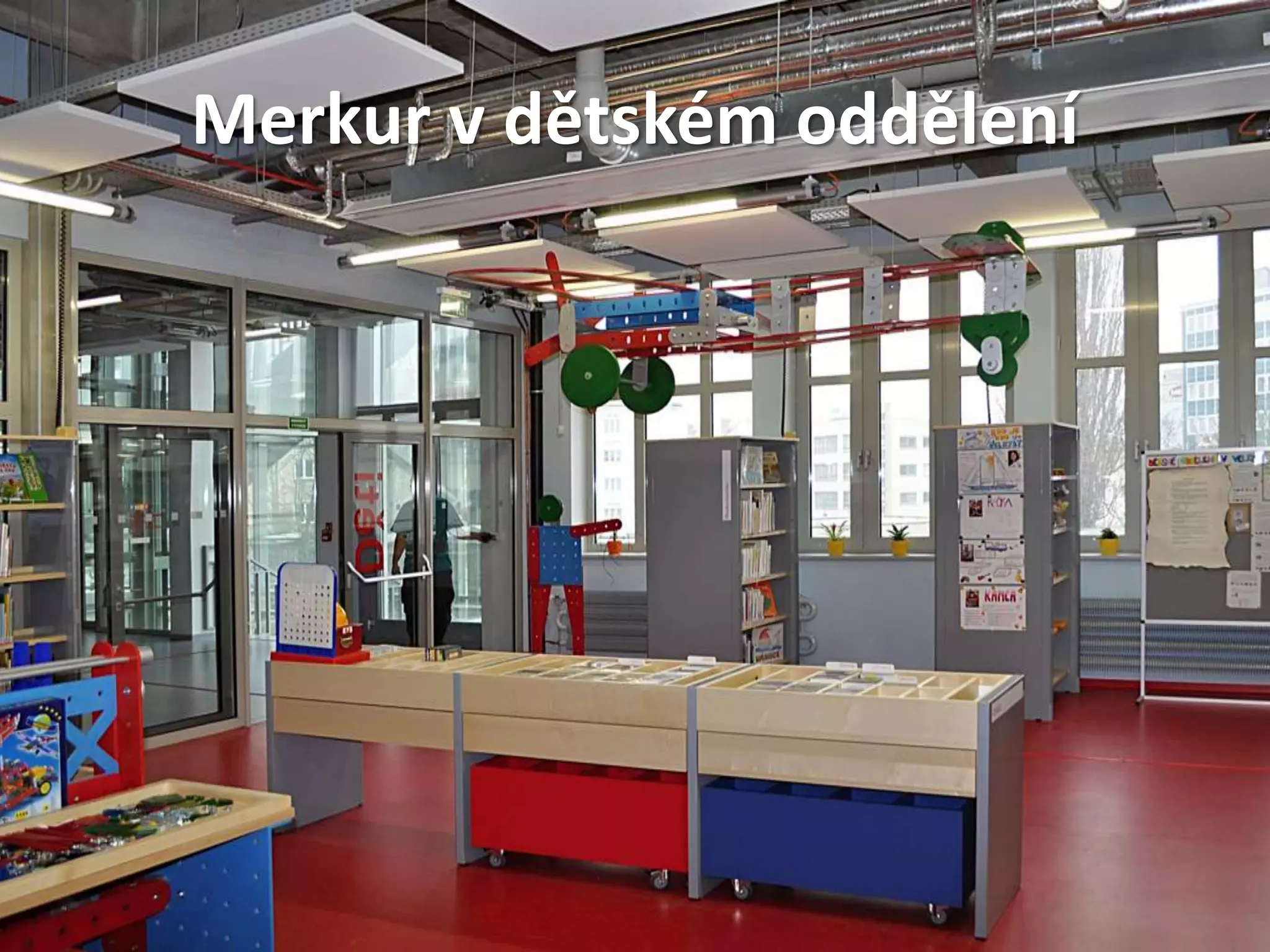

- 24. Merkur v dětskémoddělení

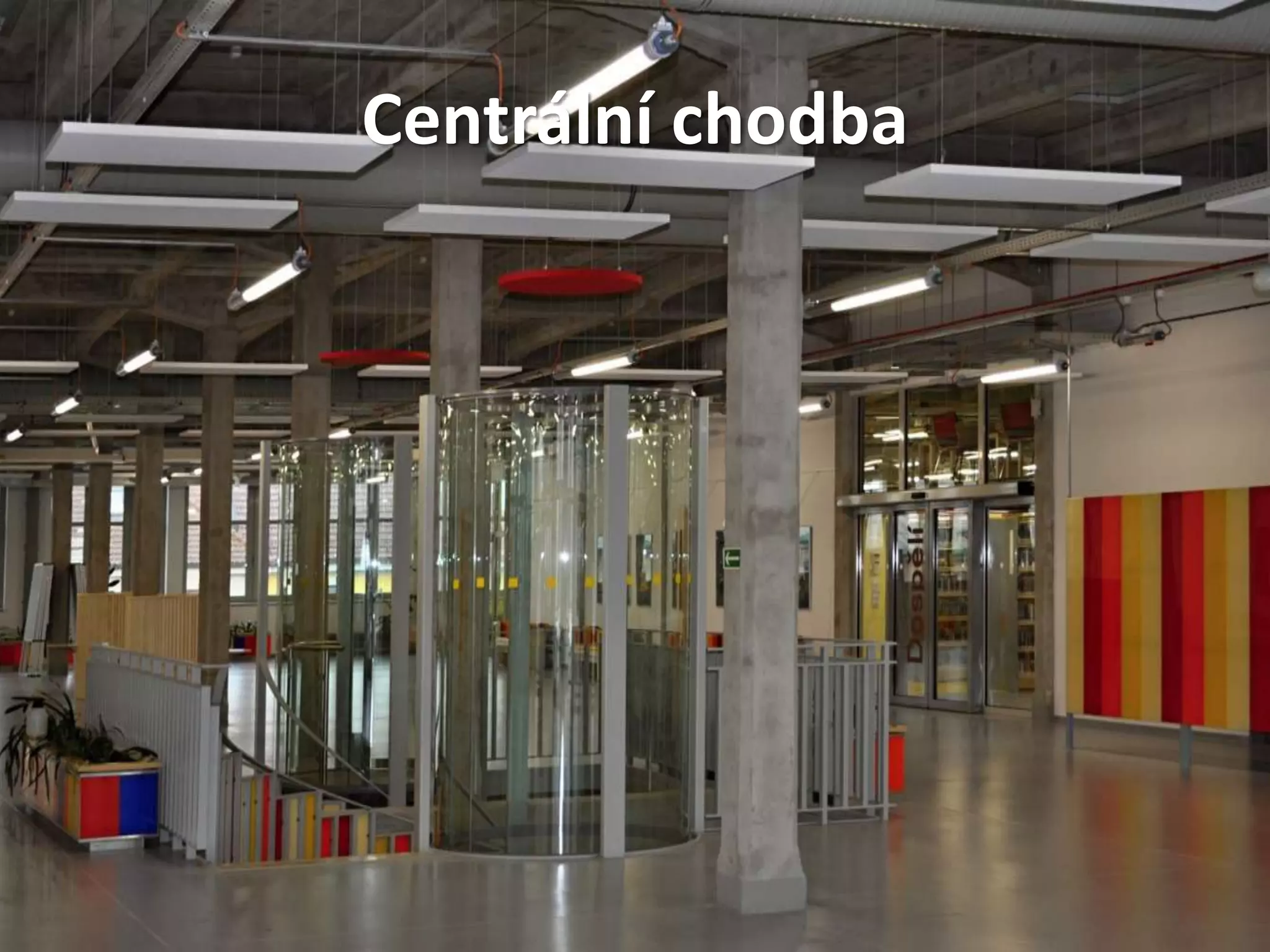

- 25.
- 26.

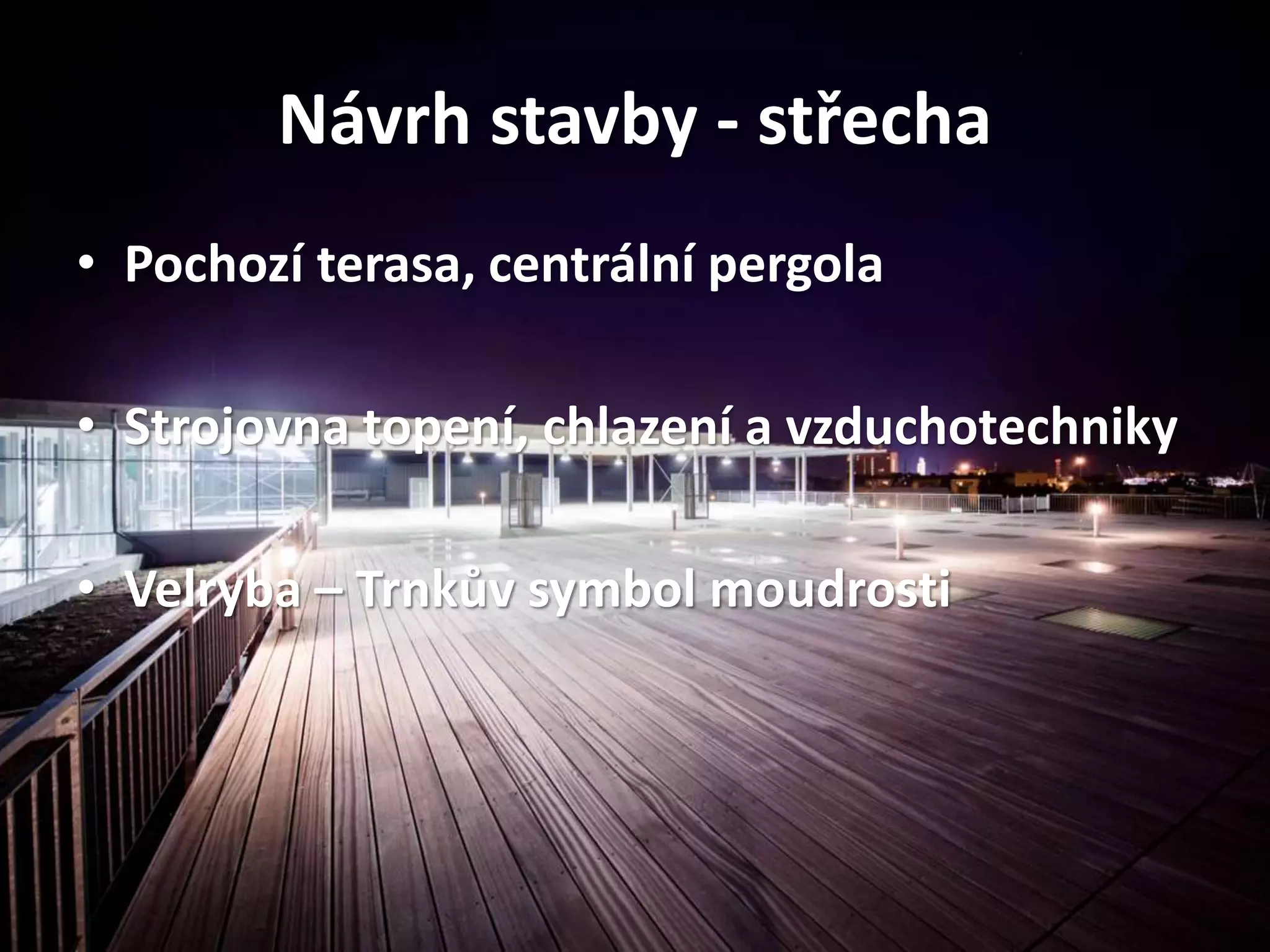

- 27. Návrh stavby -střecha • Pochozí terasa, centrální pergola • Strojovna topení, chlazení a vzduchotechniky • Velryba – Trnkův symbol moudrosti
- 28.

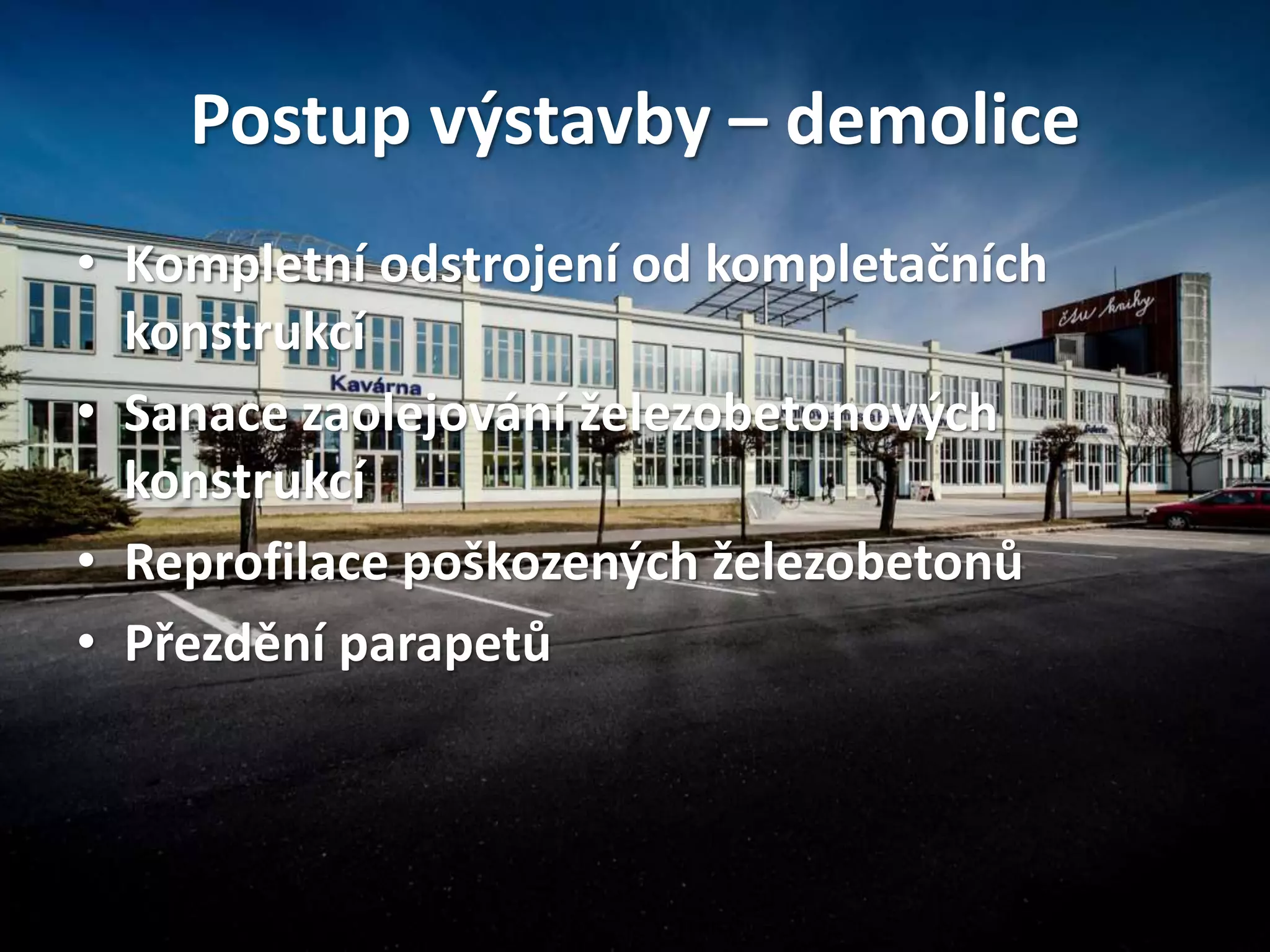

- 29. Postup výstavby –demolice • Kompletní odstrojení od kompletačních konstrukcí • Sanace zaolejování železobetonových konstrukcí • Reprofilace poškozených železobetonů • Přezdění parapetů

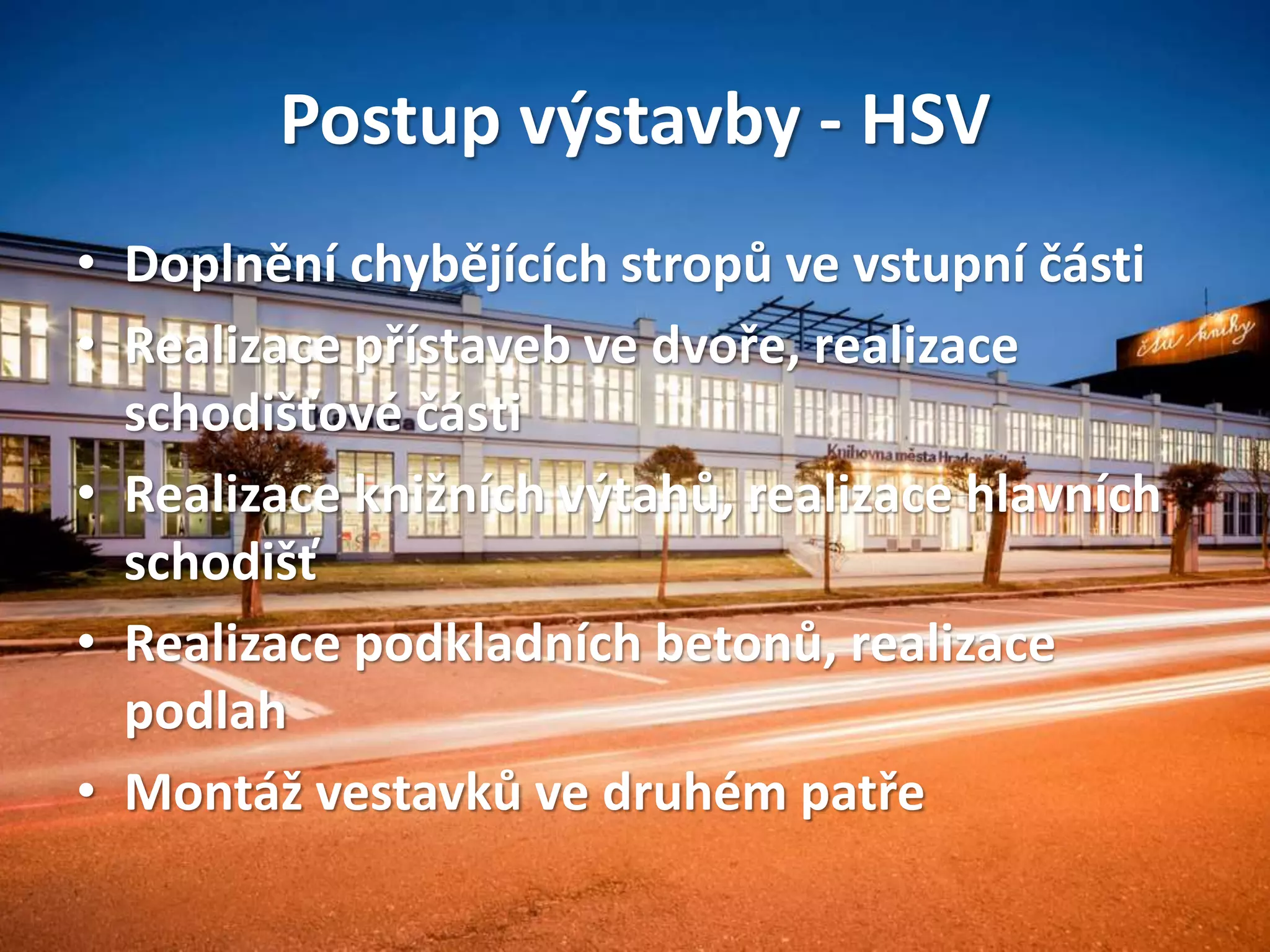

- 30. Postup výstavby -HSV • Doplnění chybějících stropů ve vstupní části • Realizace přístaveb ve dvoře, realizace schodišťové části • Realizace knižních výtahů, realizace hlavních schodišť • Realizace podkladních betonů, realizace podlah • Montáž vestavků ve druhém patře

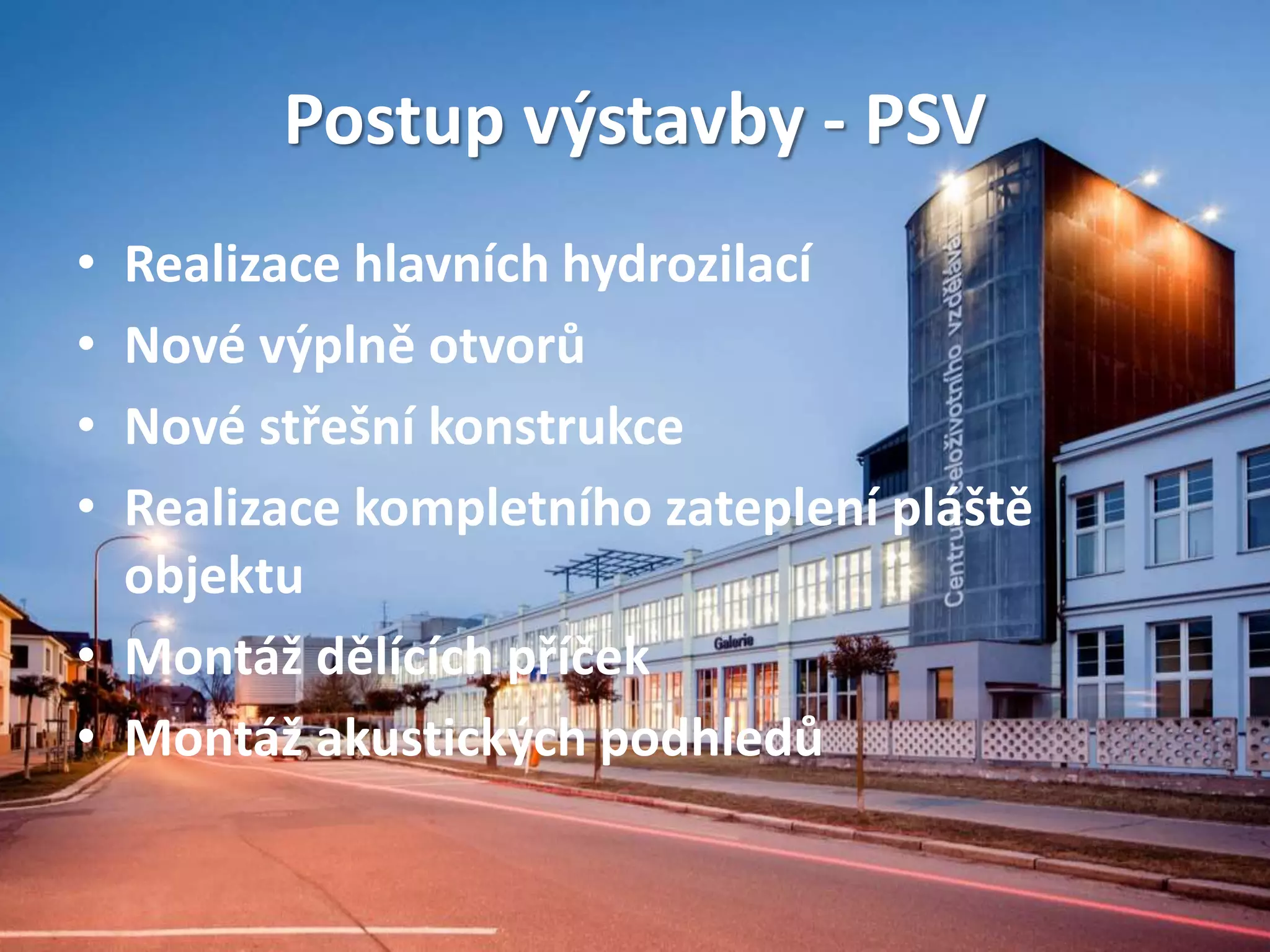

- 31. Postup výstavby -PSV • Realizace hlavních hydrozilací • Nové výplně otvorů • Nové střešní konstrukce • Realizace kompletního zateplení pláště objektu • Montáž dělících příček • Montáž akustických podhledů

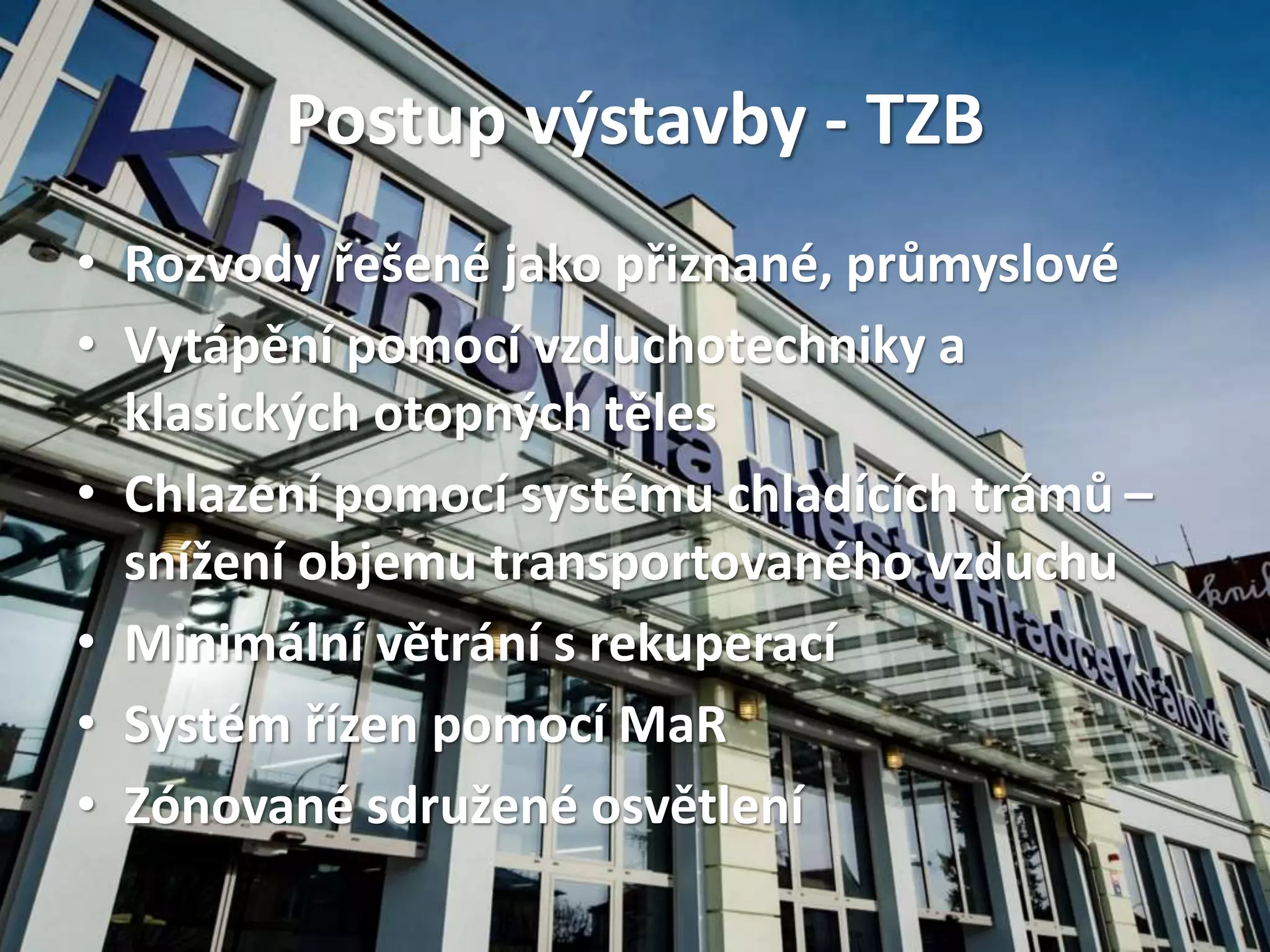

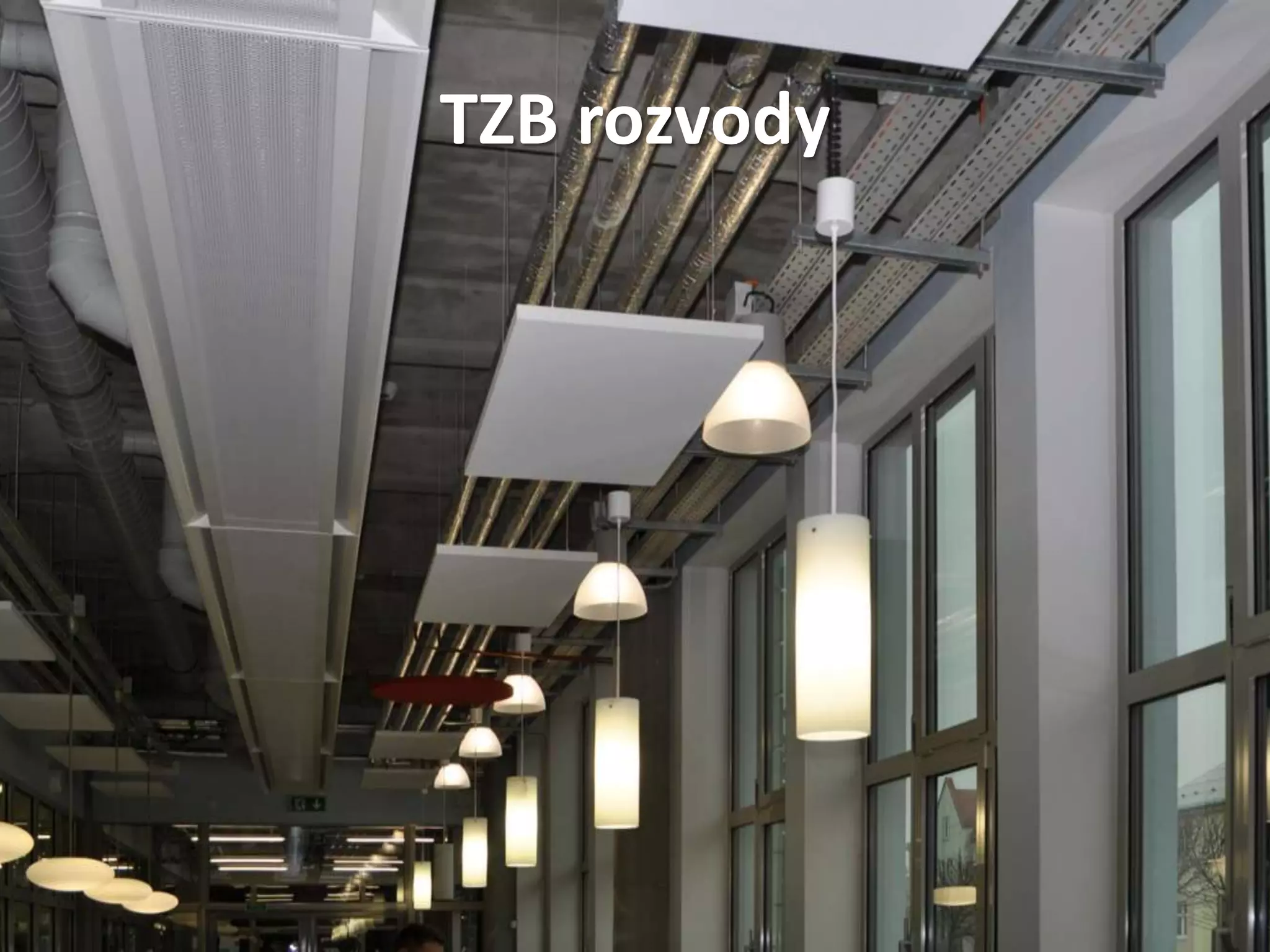

- 32. Postup výstavby -TZB • Rozvody řešené jako přiznané, průmyslové • Vytápění pomocí vzduchotechniky a klasických otopných těles • Chlazení pomocí systému chladících trámů – snížení objemu transportovaného vzduchu • Minimální větrání s rekuperací • Systém řízen pomocí MaR • Zónované sdružené osvětlení

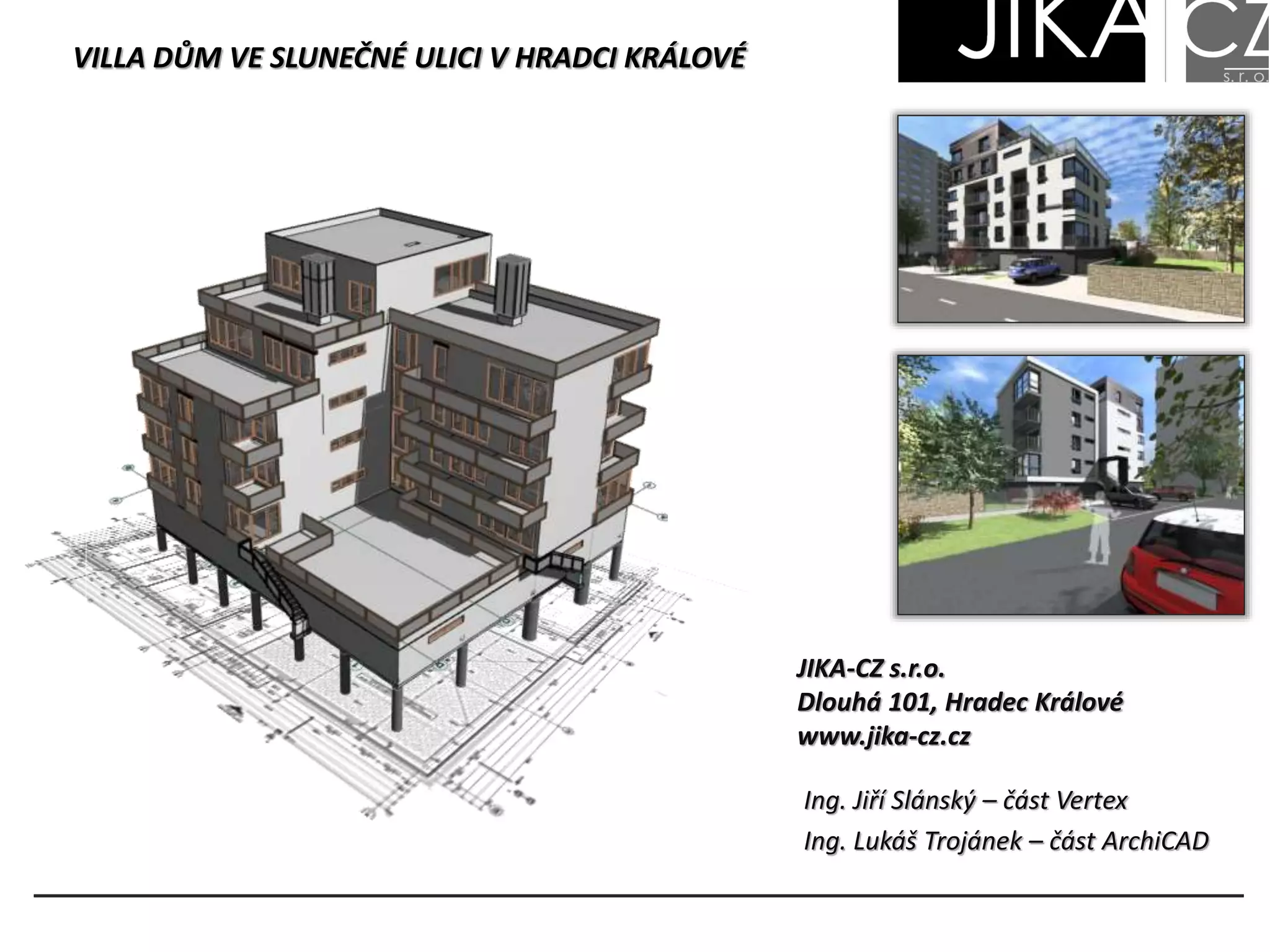

- 33. VILLA DŮM VESLUNEČNÉ ULICI V HRADCI KRÁLOVÉ JIKA-CZ s.r.o. Dlouhá 101, Hradec Králové www.jika-cz.cz Ing. Jiří Slánský – část Vertex Ing. Lukáš Trojánek – část ArchiCAD

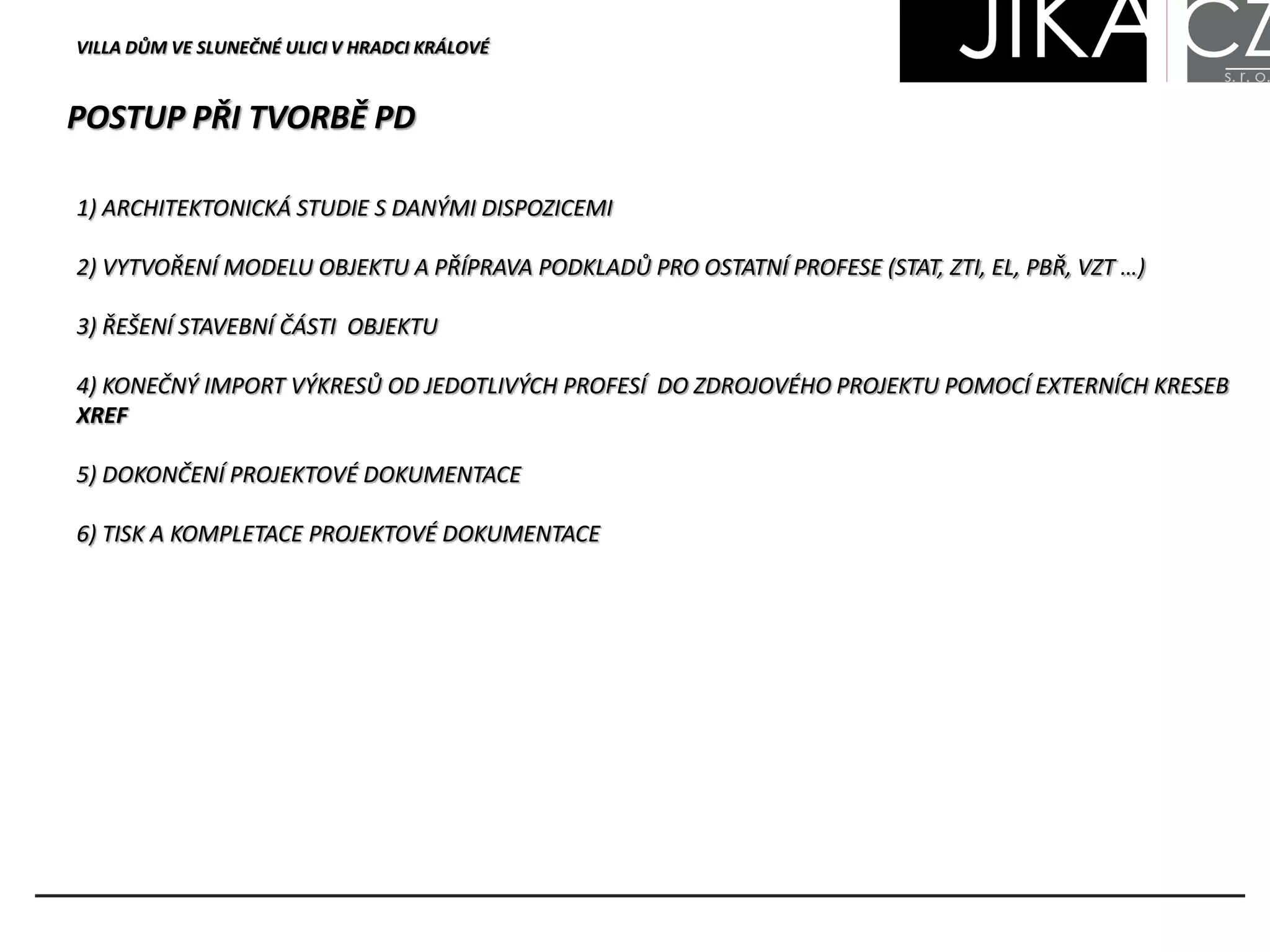

- 34. VILLA DŮM VESLUNEČNÉ ULICI V HRADCI KRÁLOVÉ POSTUP PŘI TVORBĚ PD 1) ARCHITEKTONICKÁ STUDIE S DANÝMI DISPOZICEMI 2) VYTVOŘENÍ MODELU OBJEKTU A PŘÍPRAVA PODKLADŮ PRO OSTATNÍ PROFESE (STAT, ZTI, EL, PBŘ, VZT …) 3) ŘEŠENÍ STAVEBNÍ ČÁSTI OBJEKTU 4) KONEČNÝ IMPORT VÝKRESŮ OD JEDOTLIVÝCH PROFESÍ DO ZDROJOVÉHO PROJEKTU POMOCÍ EXTERNÍCH KRESEB XREF 5) DOKONČENÍ PROJEKTOVÉ DOKUMENTACE 6) TISK A KOMPLETACE PROJEKTOVÉ DOKUMENTACE

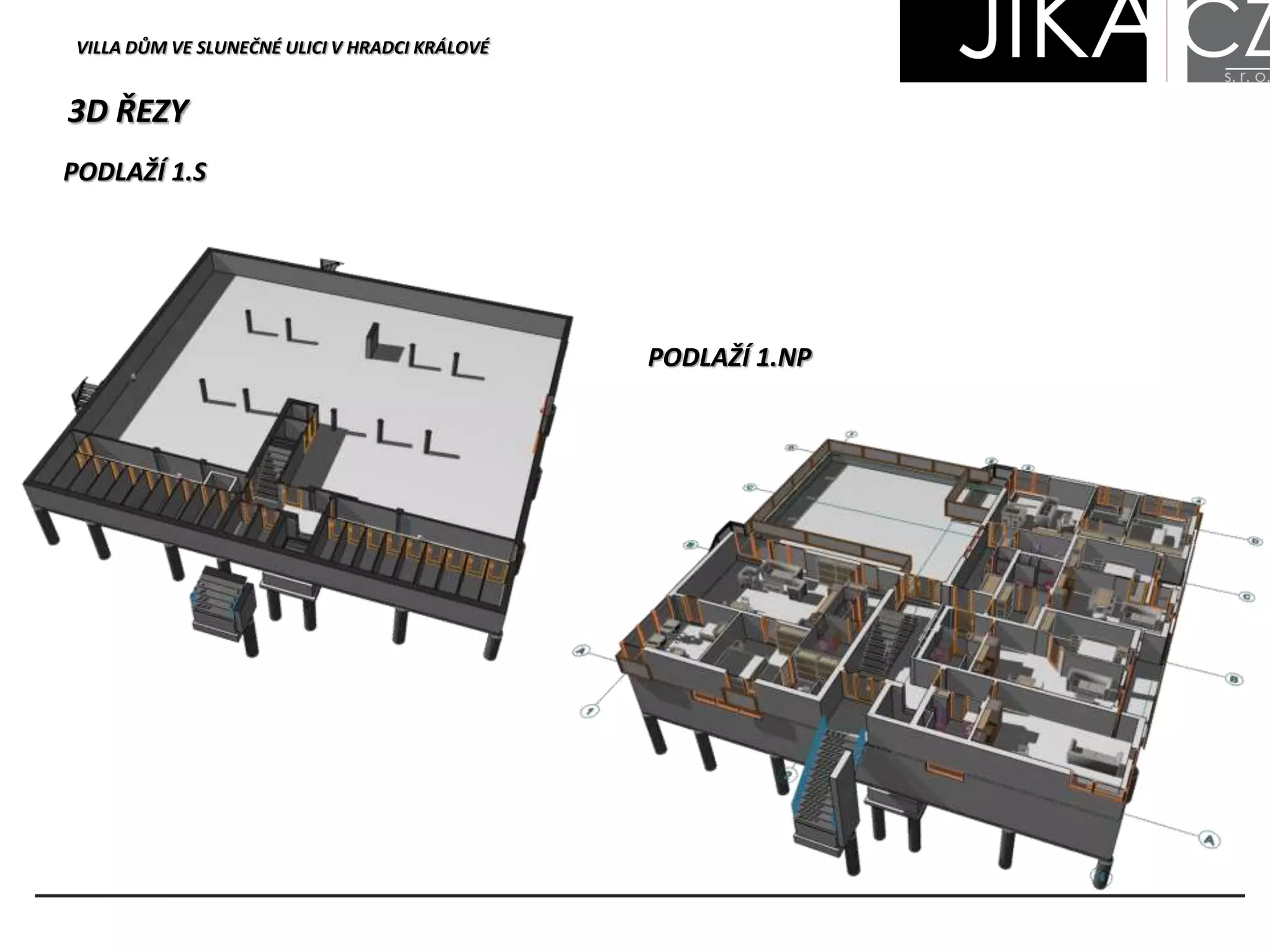

- 35. PODLAŽÍ 1.NP PODLAŽÍ 1.S VILLADŮM VE SLUNEČNÉ ULICI V HRADCI KRÁLOVÉ 3D ŘEZY

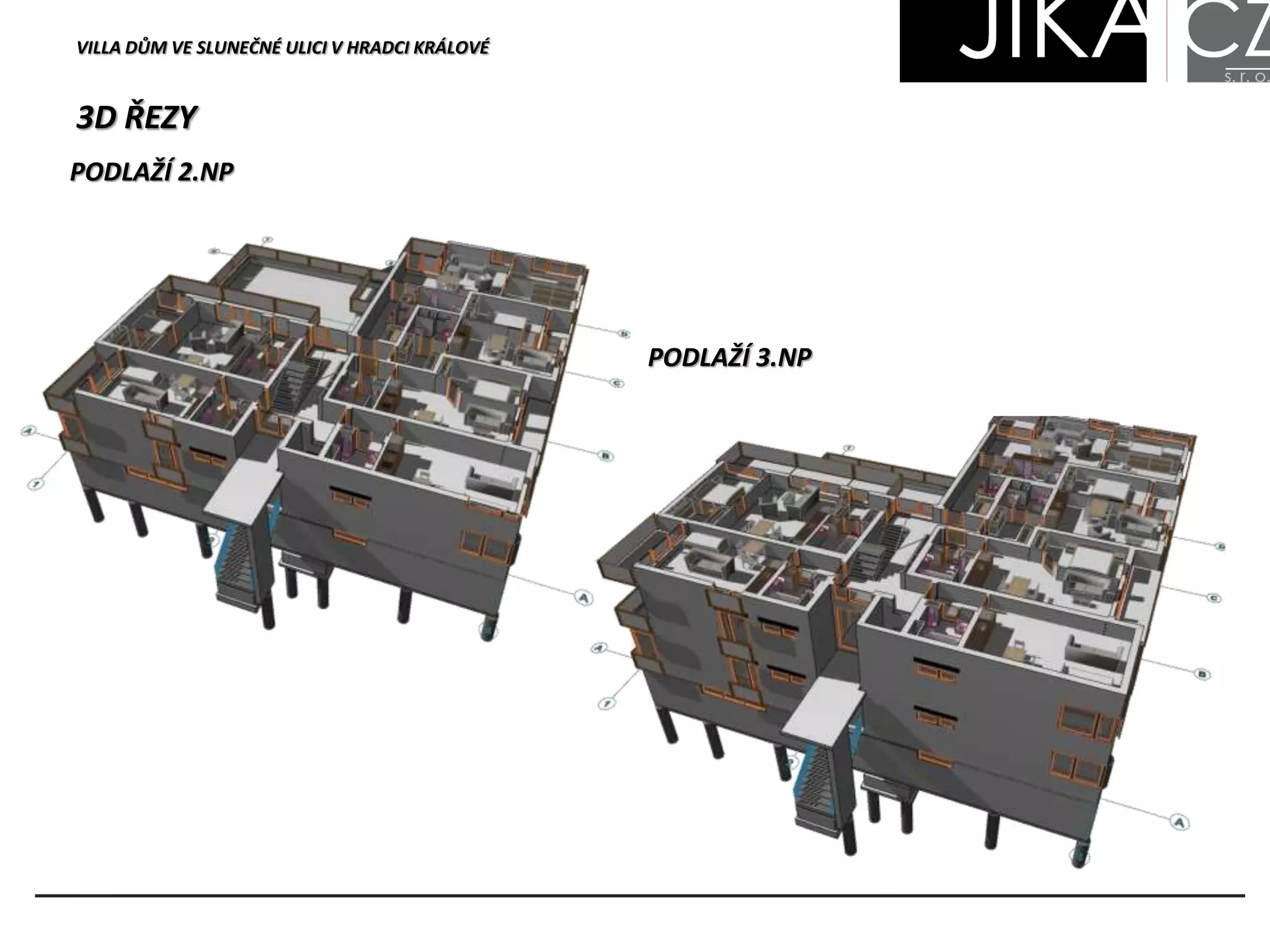

- 36. 3D ŘEZY VILLA DŮMVE SLUNEČNÉ ULICI V HRADCI KRÁLOVÉ PODLAŽÍ 3.NP PODLAŽÍ 2.NP

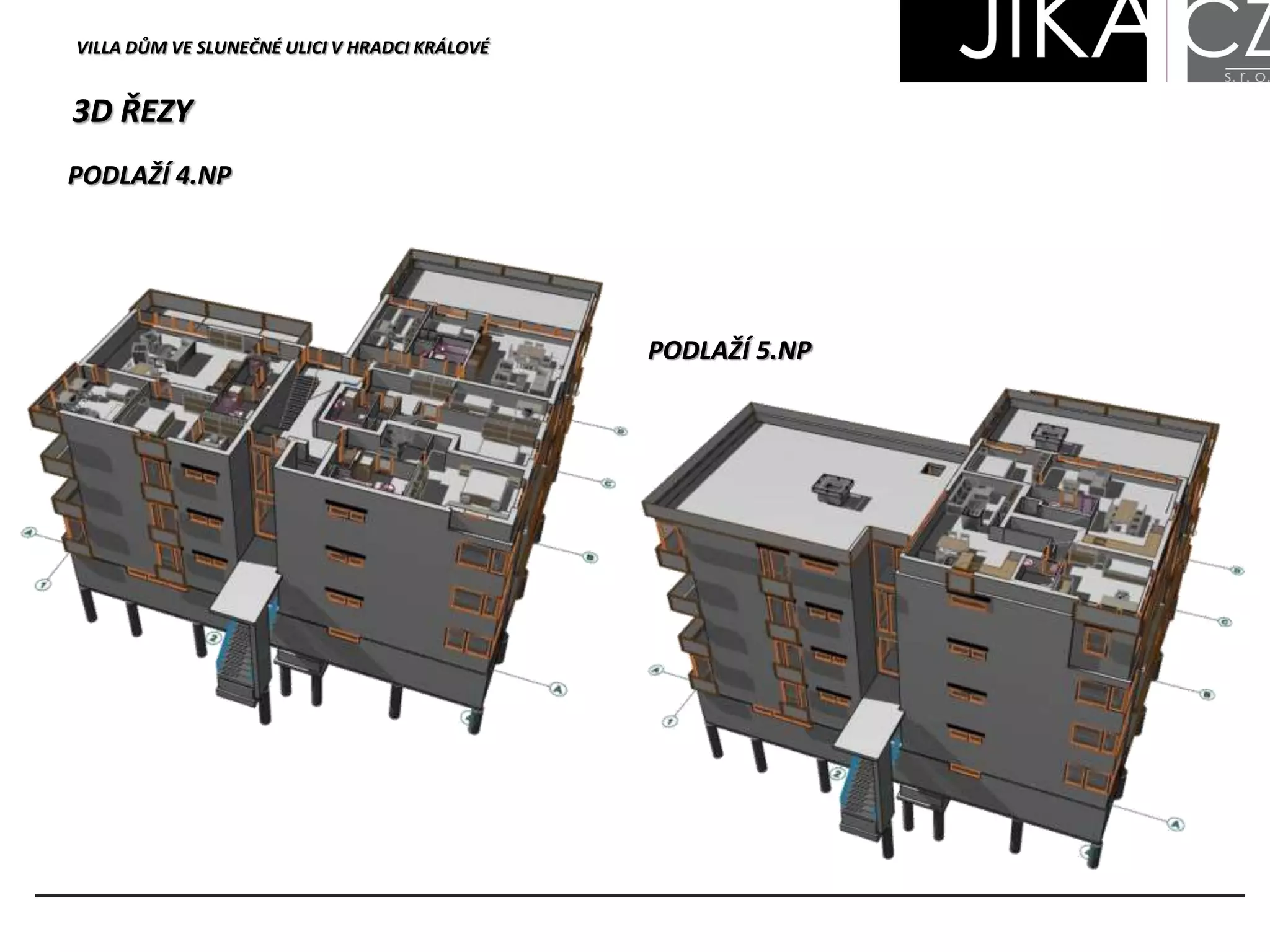

- 37. 3D ŘEZY PODLAŽÍ 5.NP PODLAŽÍ4.NP VILLA DŮM VE SLUNEČNÉ ULICI V HRADCI KRÁLOVÉ

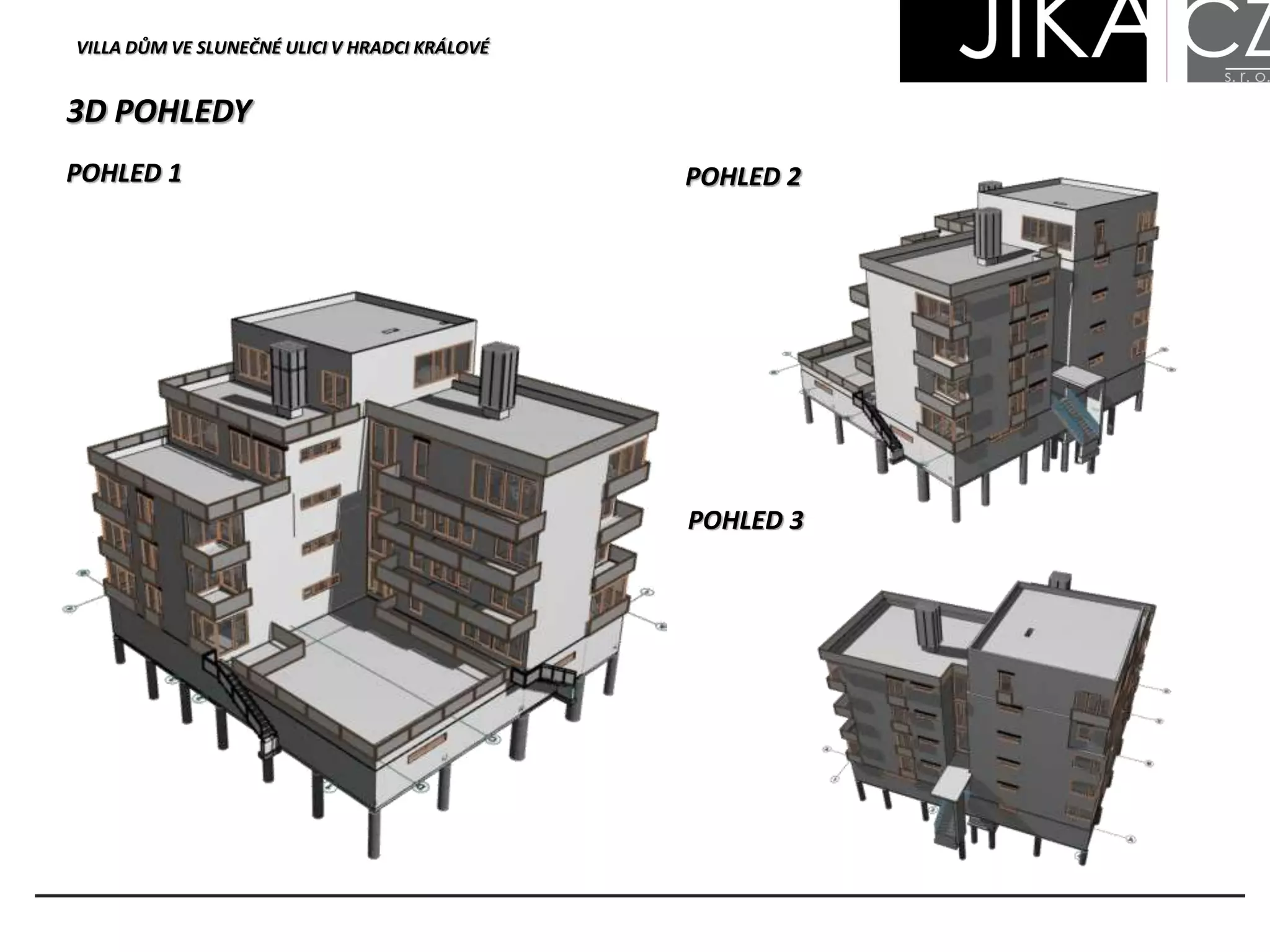

- 38. POHLED 2POHLED 1 3DPOHLEDY POHLED 3 VILLA DŮM VE SLUNEČNÉ ULICI V HRADCI KRÁLOVÉ

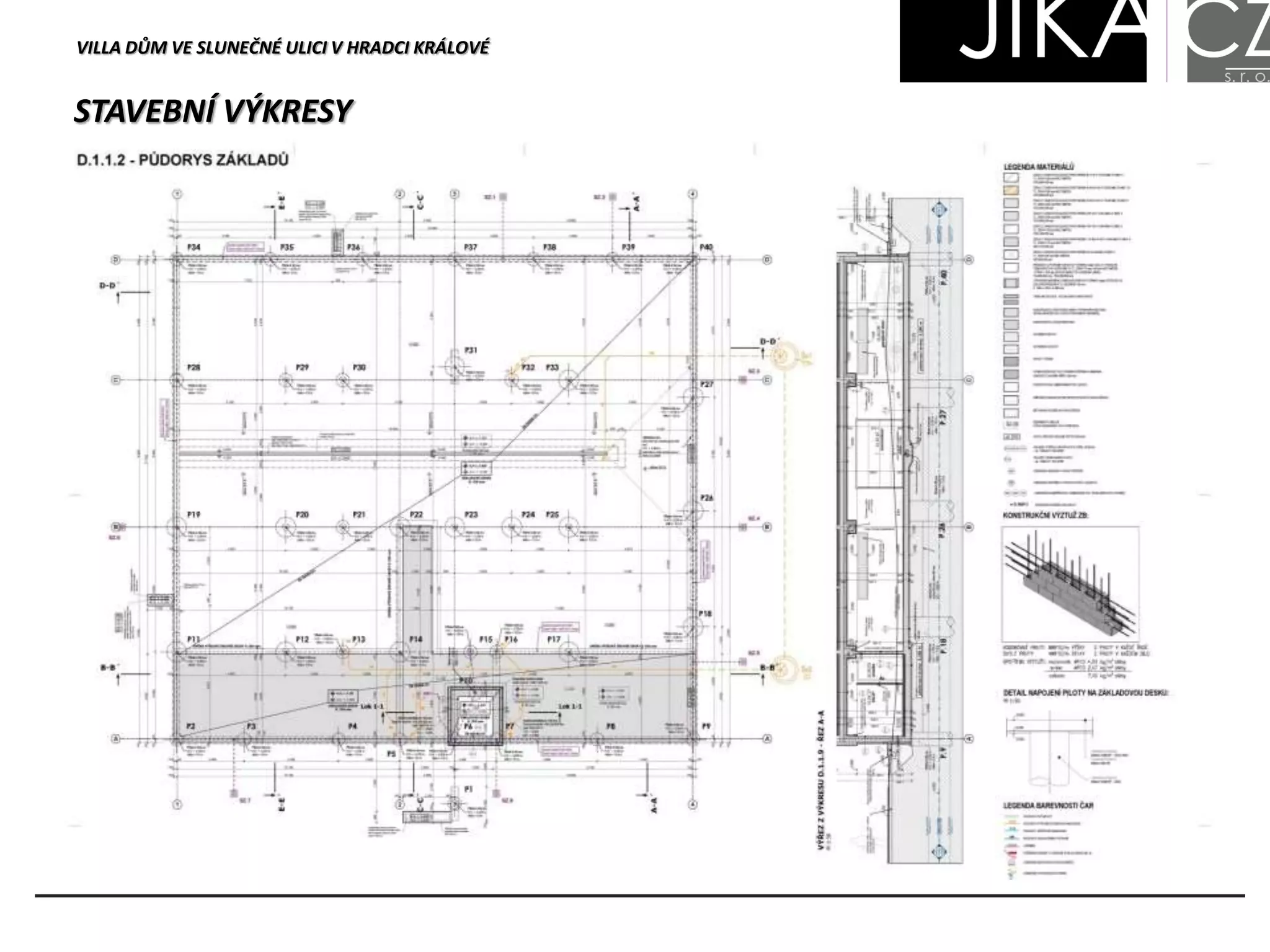

- 39. VILLA DŮM VESLUNEČNÉ ULICI V HRADCI KRÁLOVÉ STAVEBNÍ VÝKRESY

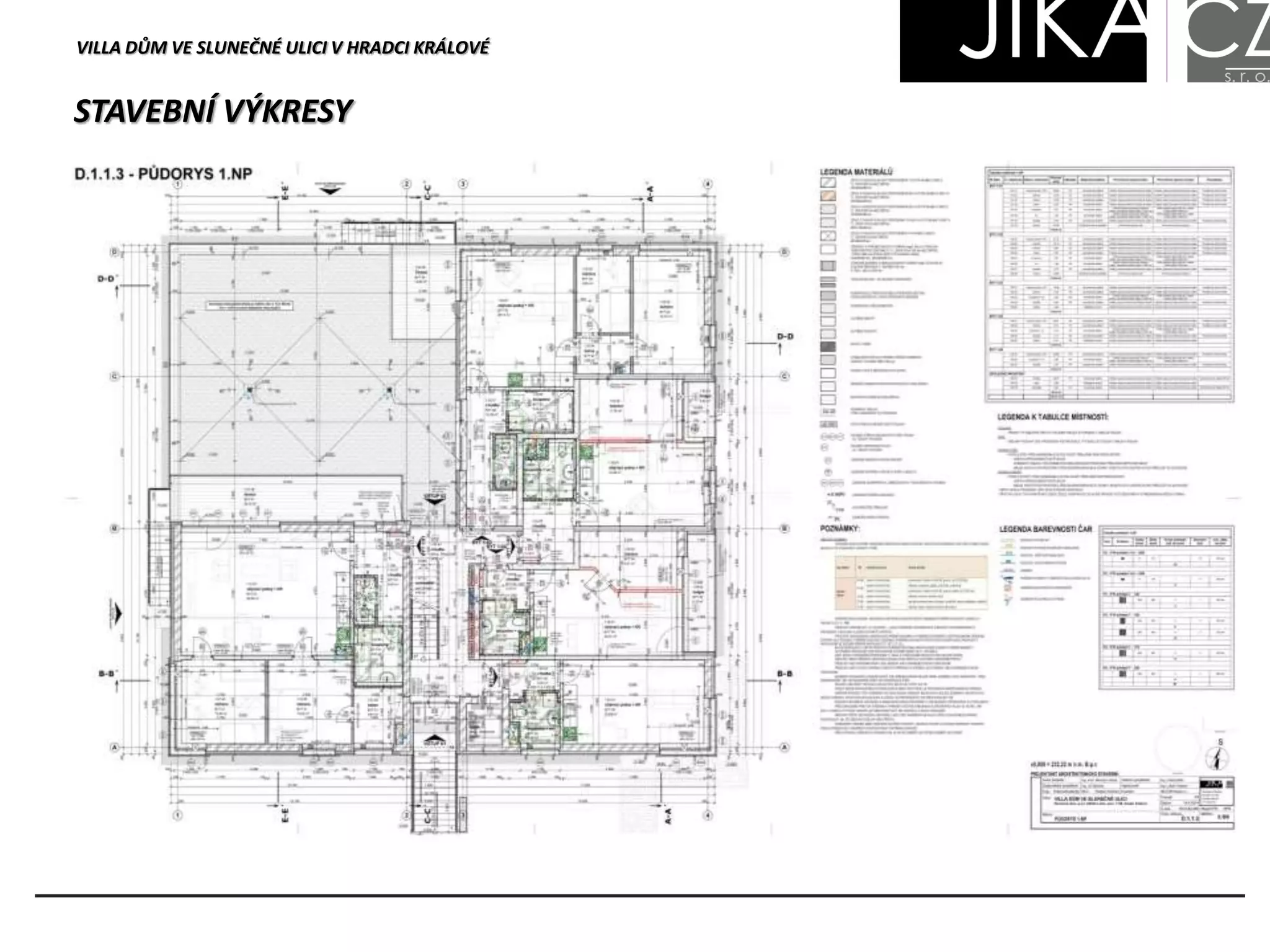

- 40. VILLA DŮM VESLUNEČNÉ ULICI V HRADCI KRÁLOVÉ STAVEBNÍ VÝKRESY

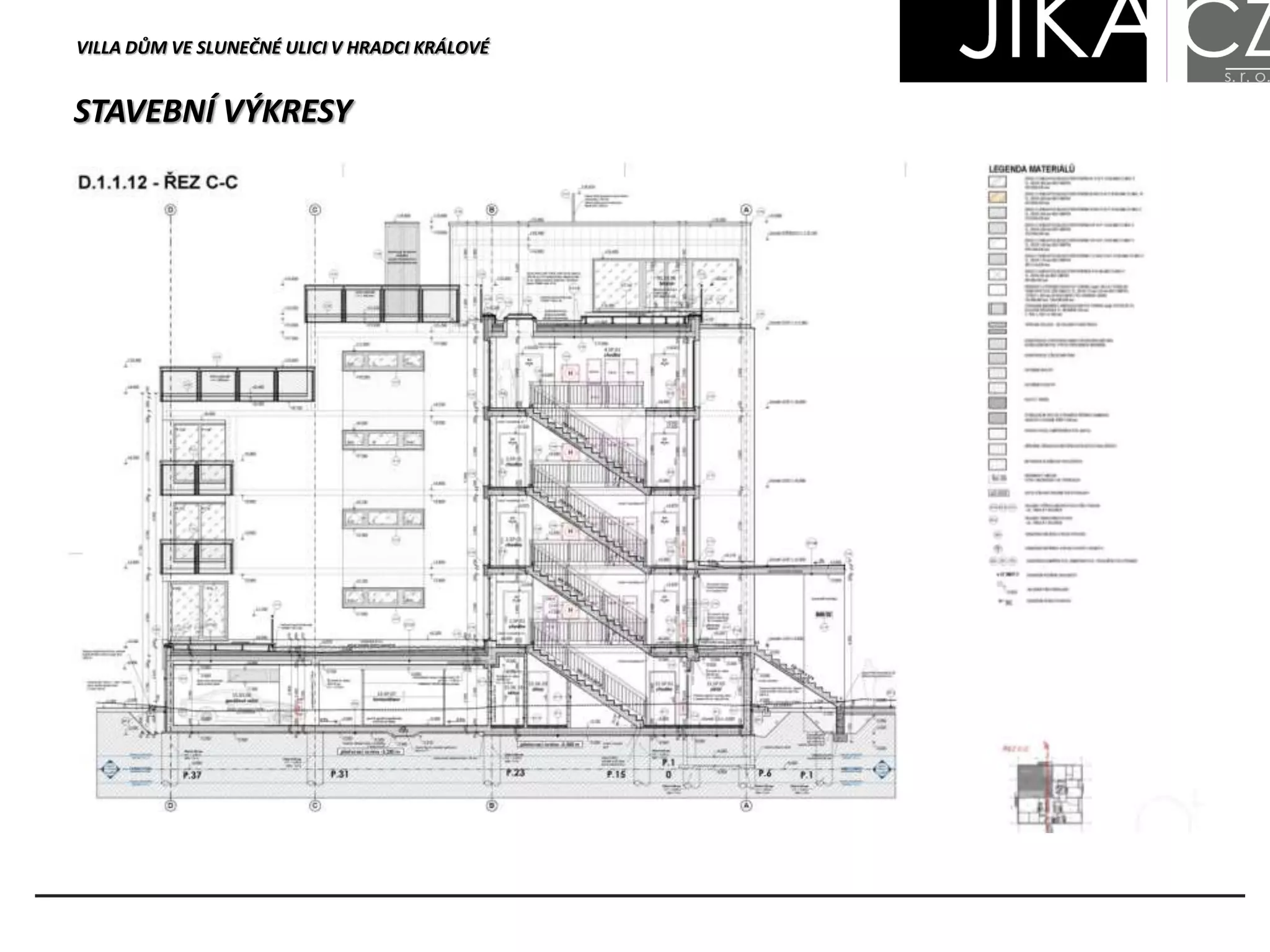

- 41. VILLA DŮM VESLUNEČNÉ ULICI V HRADCI KRÁLOVÉ STAVEBNÍ VÝKRESY

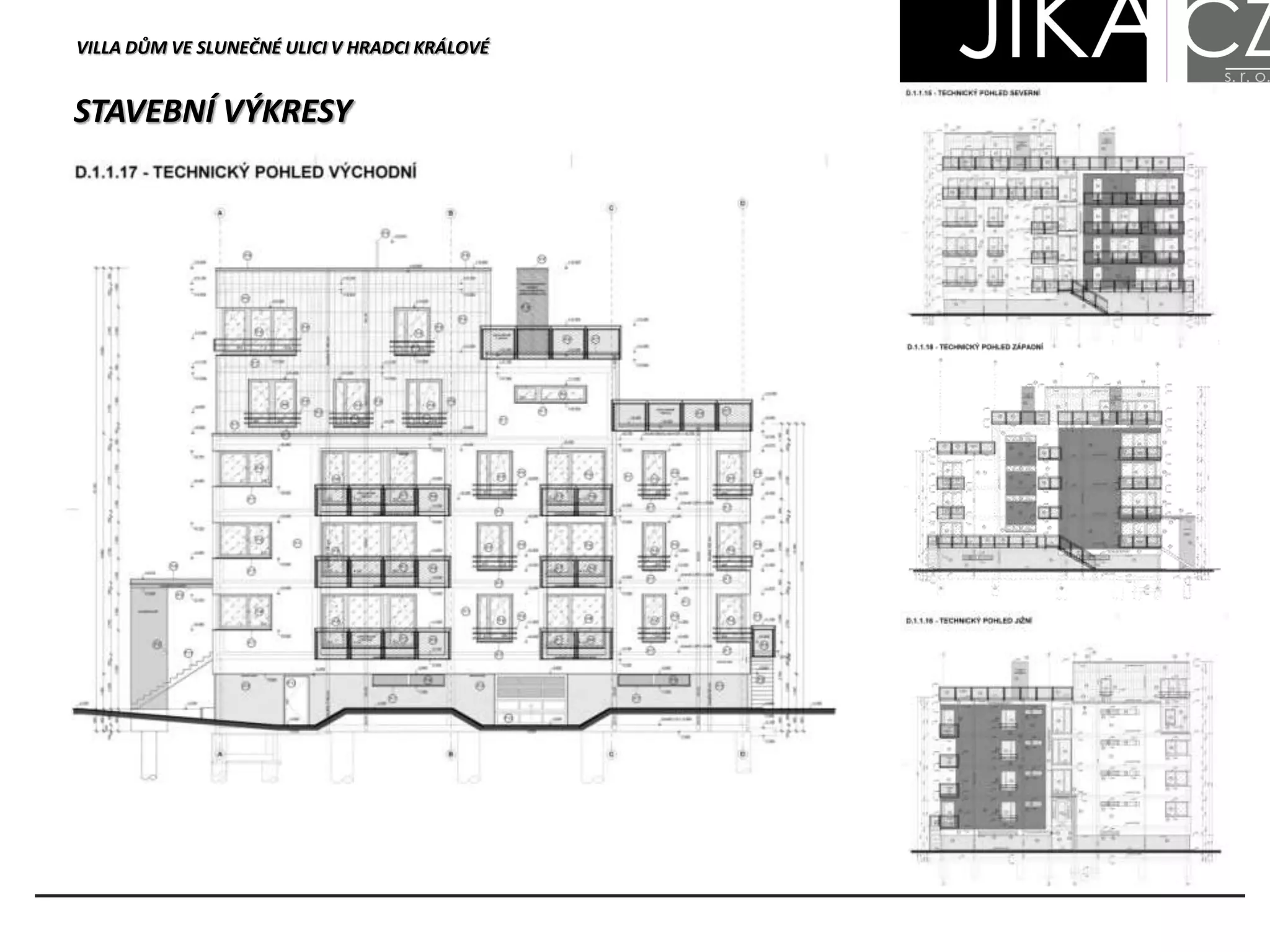

- 42. STAVEBNÍ VÝKRESY VILLA DŮMVE SLUNEČNÉ ULICI V HRADCI KRÁLOVÉ

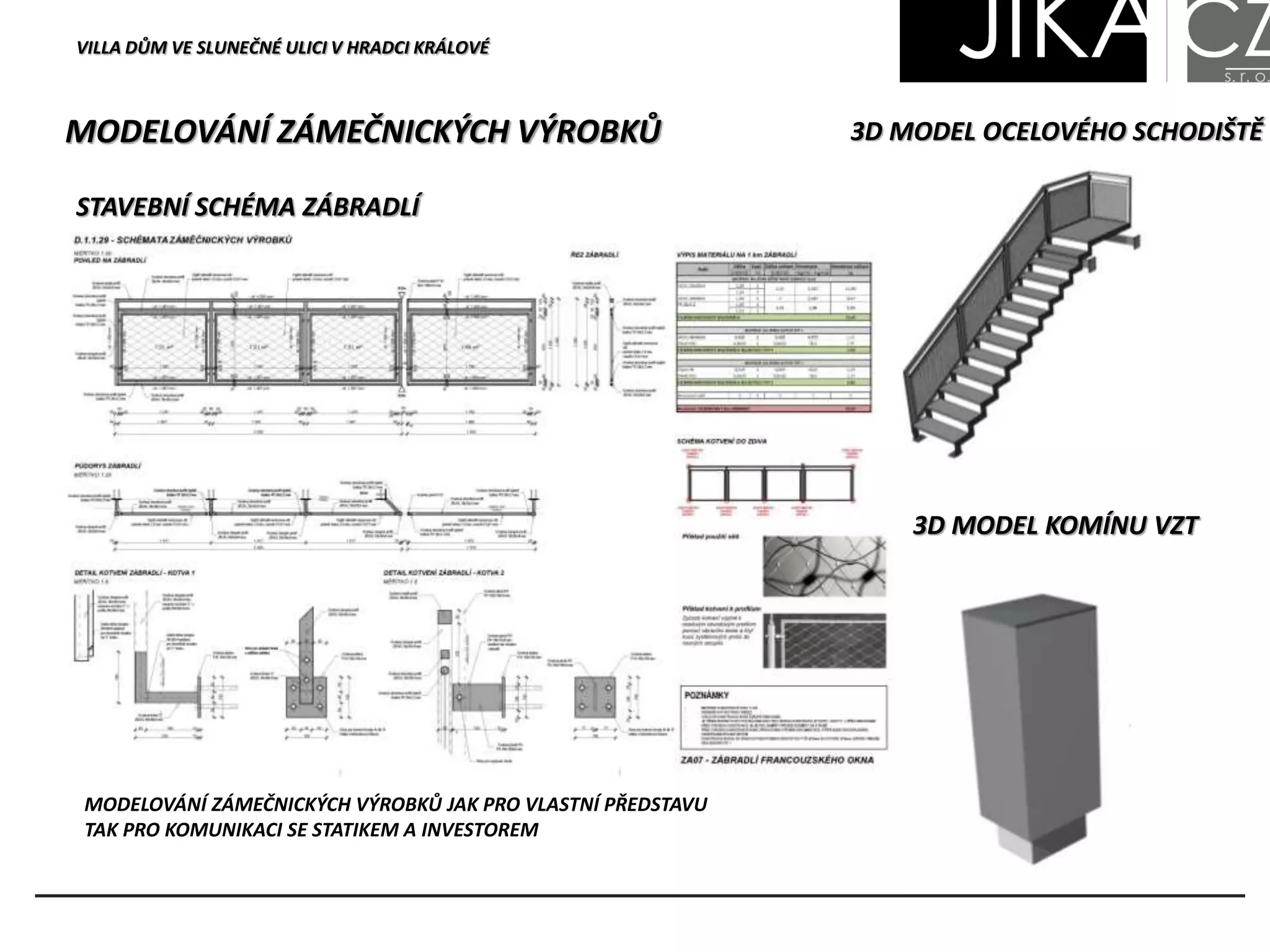

- 43. MODELOVÁNÍ ZÁMEČNICKÝCH VÝROBKŮ STAVEBNÍSCHÉMA ZÁBRADLÍ 3D MODEL OCELOVÉHO SCHODIŠTĚ 3D MODEL KOMÍNU VZT MODELOVÁNÍ ZÁMEČNICKÝCH VÝROBKŮ JAK PRO VLASTNÍ PŘEDSTAVU TAK PRO KOMUNIKACI SE STATIKEM A INVESTOREM VILLA DŮM VE SLUNEČNÉ ULICI V HRADCI KRÁLOVÉ

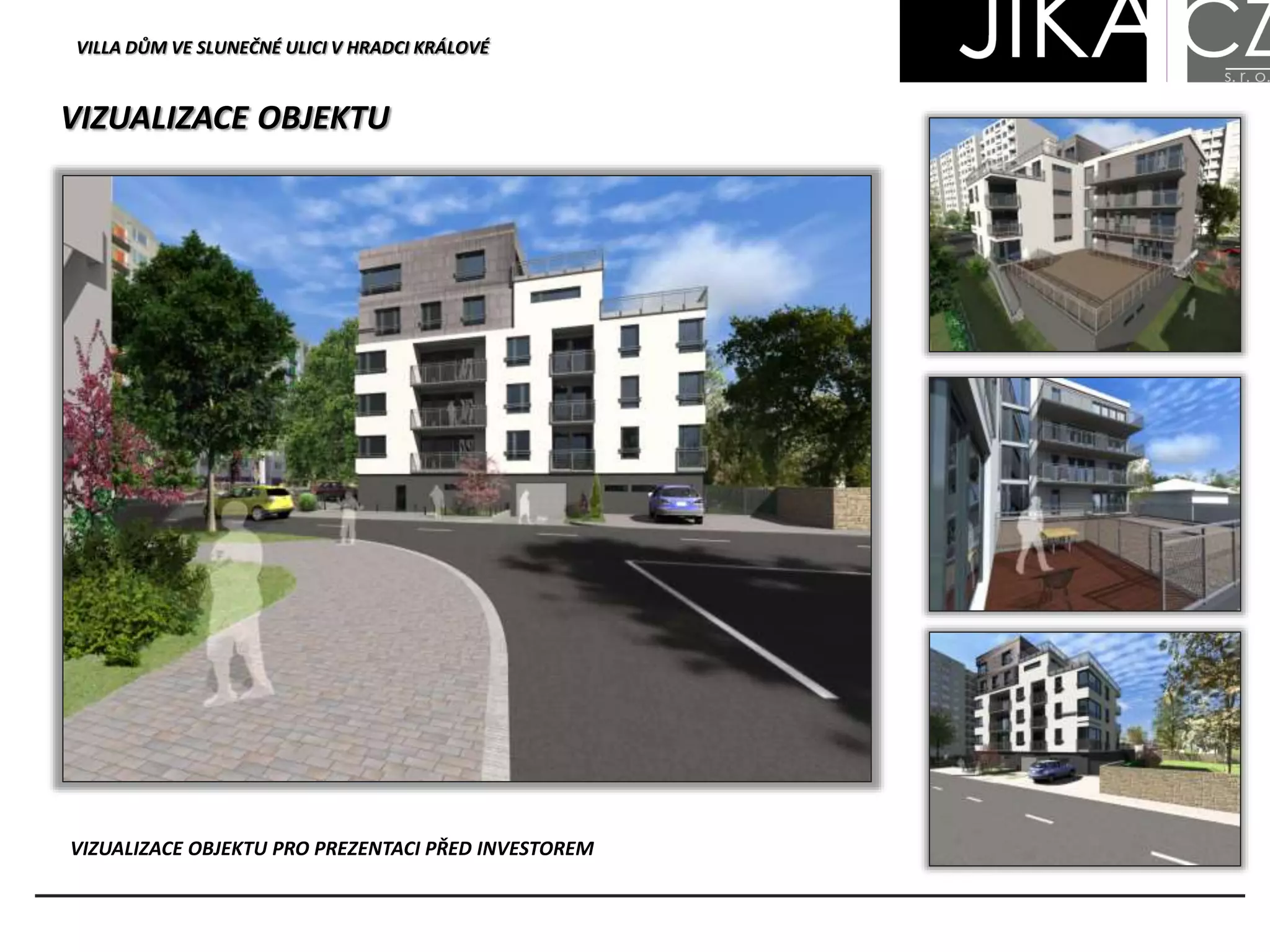

- 44. VIZUALIZACE OBJEKTU VIZUALIZACE OBJEKTUPRO PREZENTACI PŘED INVESTOREM VILLA DŮM VE SLUNEČNÉ ULICI V HRADCI KRÁLOVÉ

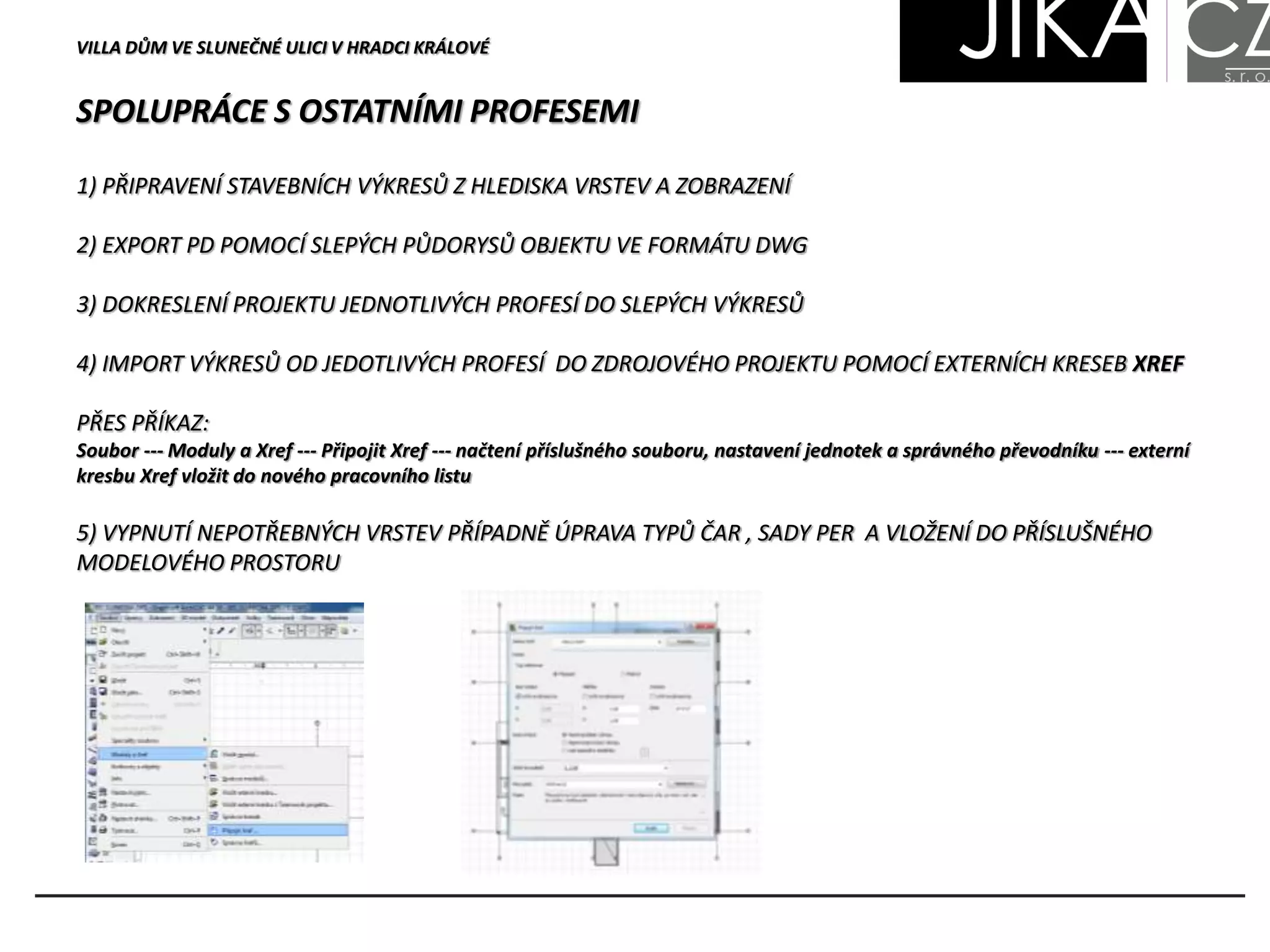

- 45. SPOLUPRÁCE S OSTATNÍMIPROFESEMI VILLA DŮM VE SLUNEČNÉ ULICI V HRADCI KRÁLOVÉ 1) PŘIPRAVENÍ STAVEBNÍCH VÝKRESŮ Z HLEDISKA VRSTEV A ZOBRAZENÍ 2) EXPORT PD POMOCÍ SLEPÝCH PŮDORYSŮ OBJEKTU VE FORMÁTU DWG 3) DOKRESLENÍ PROJEKTU JEDNOTLIVÝCH PROFESÍ DO SLEPÝCH VÝKRESŮ 4) IMPORT VÝKRESŮ OD JEDOTLIVÝCH PROFESÍ DO ZDROJOVÉHO PROJEKTU POMOCÍ EXTERNÍCH KRESEB XREF PŘES PŘÍKAZ: Soubor --- Moduly a Xref --- Připojit Xref --- načtení příslušného souboru, nastavení jednotek a správného převodníku --- externí kresbu Xref vložit do nového pracovního listu 5) VYPNUTÍ NEPOTŘEBNÝCH VRSTEV PŘÍPADNĚ ÚPRAVA TYPŮ ČAR , SADY PER A VLOŽENÍ DO PŘÍSLUŠNÉHO MODELOVÉHO PROSTORU

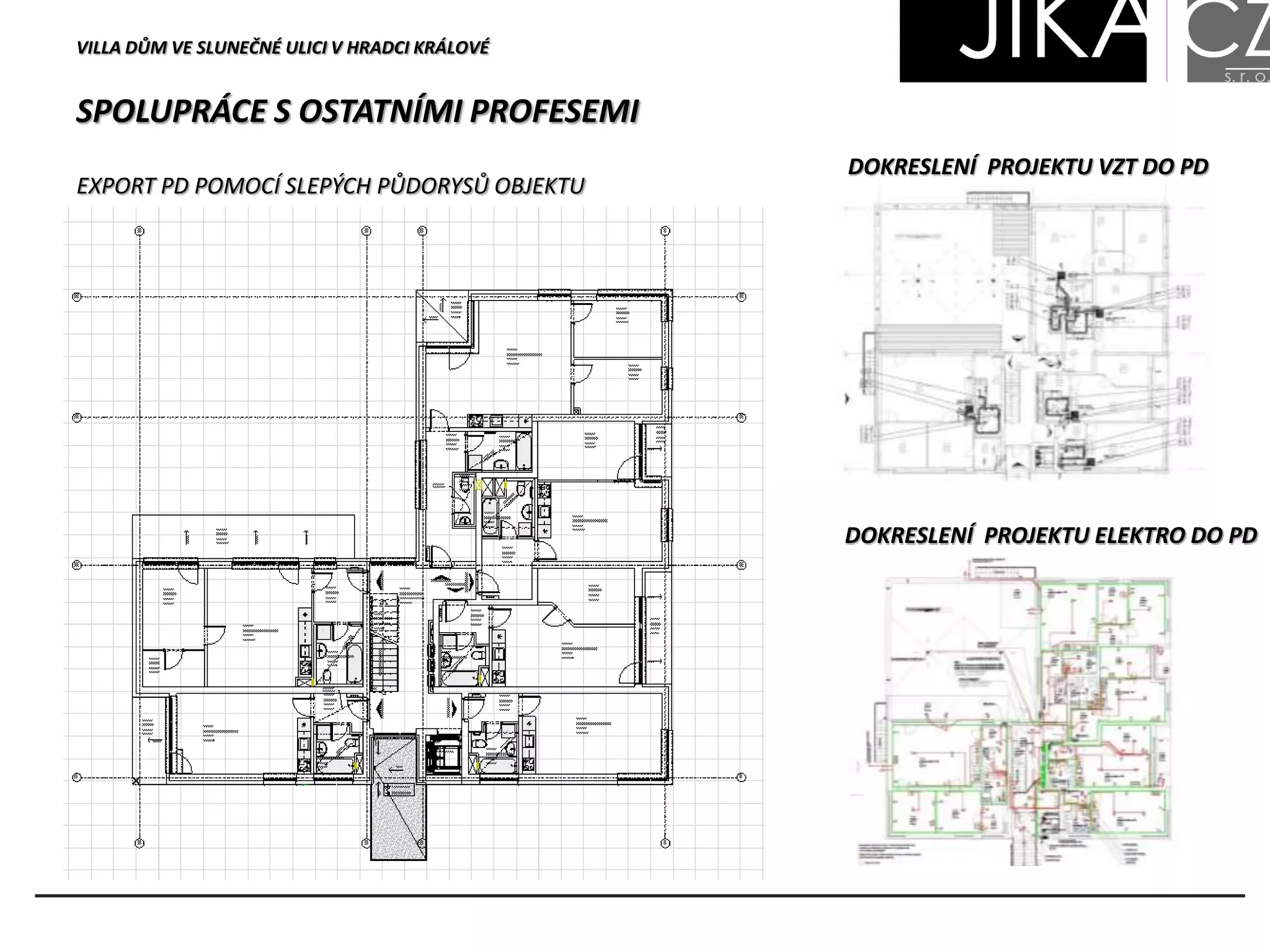

- 46. SPOLUPRÁCE S OSTATNÍMIPROFESEMI VILLA DŮM VE SLUNEČNÉ ULICI V HRADCI KRÁLOVÉ EXPORT PD POMOCÍ SLEPÝCH PŮDORYSŮ OBJEKTU DOKRESLENÍ PROJEKTU VZT DO PD DOKRESLENÍ PROJEKTU ELEKTRO DO PD

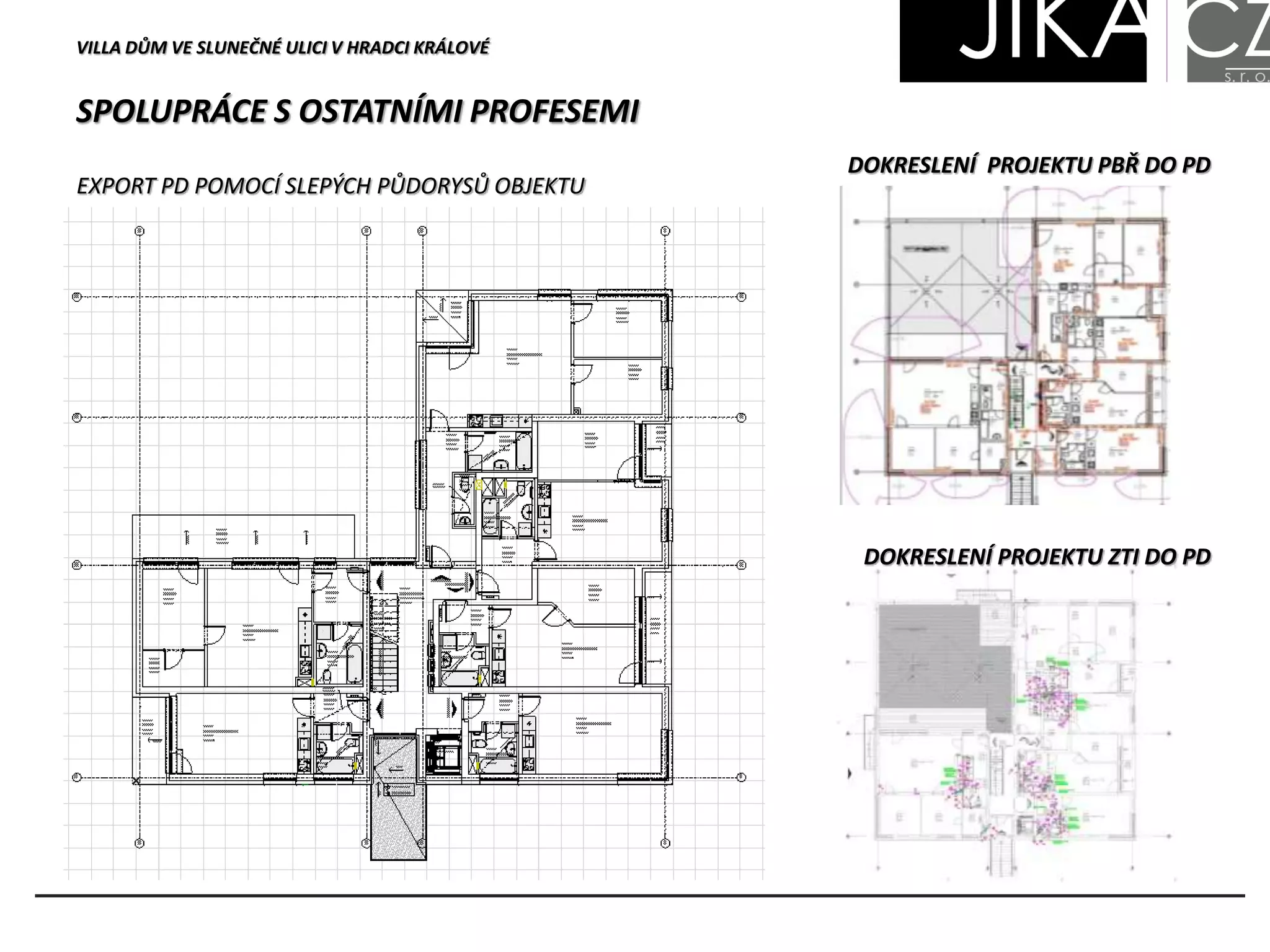

- 47. SPOLUPRÁCE S OSTATNÍMIPROFESEMI VILLA DŮM VE SLUNEČNÉ ULICI V HRADCI KRÁLOVÉ EXPORT PD POMOCÍ SLEPÝCH PŮDORYSŮ OBJEKTU DOKRESLENÍ PROJEKTU PBŘ DO PD DOKRESLENÍ PROJEKTU ZTI DO PD

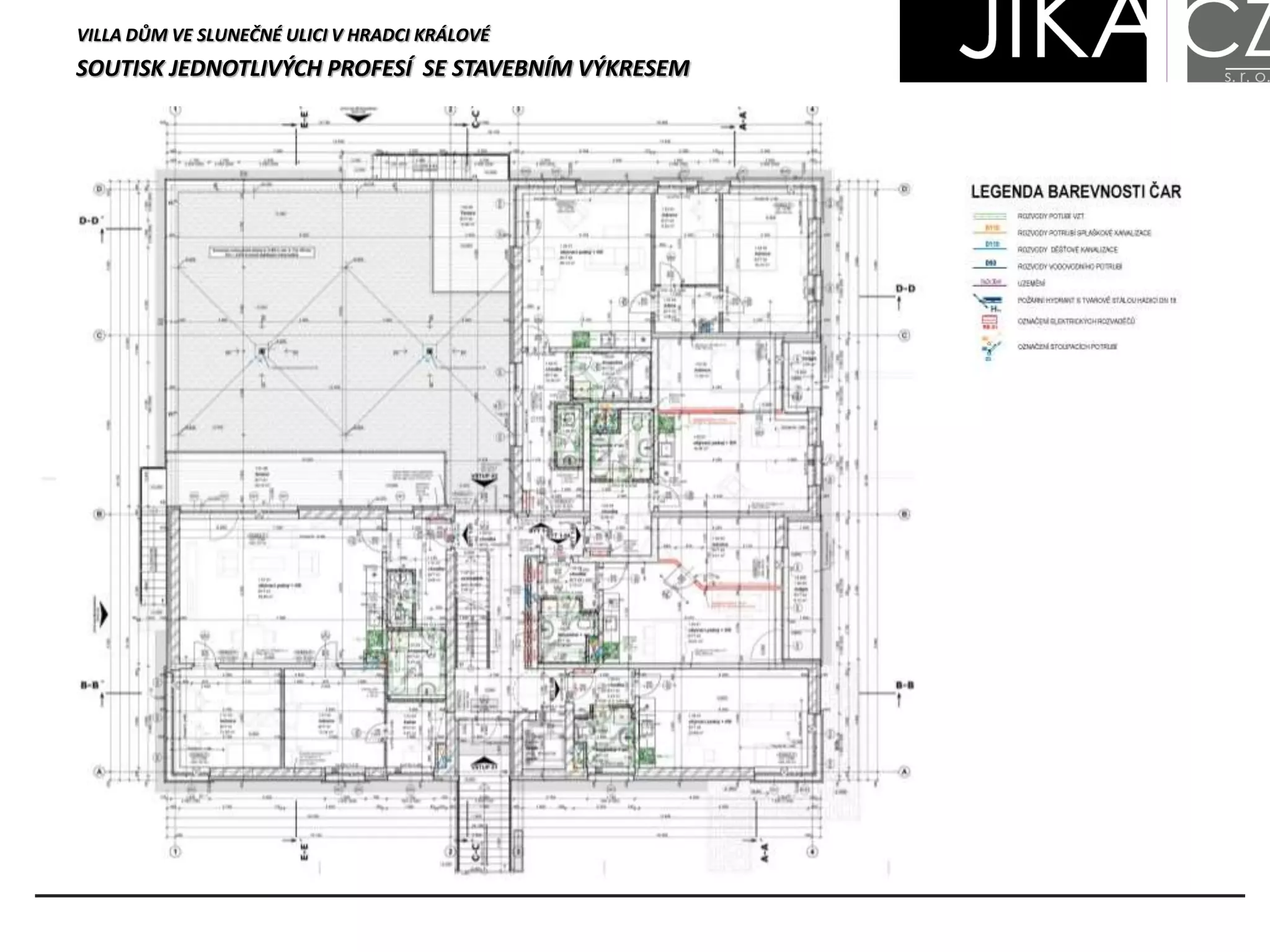

- 48. SOUTISK JEDNOTLIVÝCH PROFESÍSE STAVEBNÍM VÝKRESEM VILLA DŮM VE SLUNEČNÉ ULICI V HRADCI KRÁLOVÉ

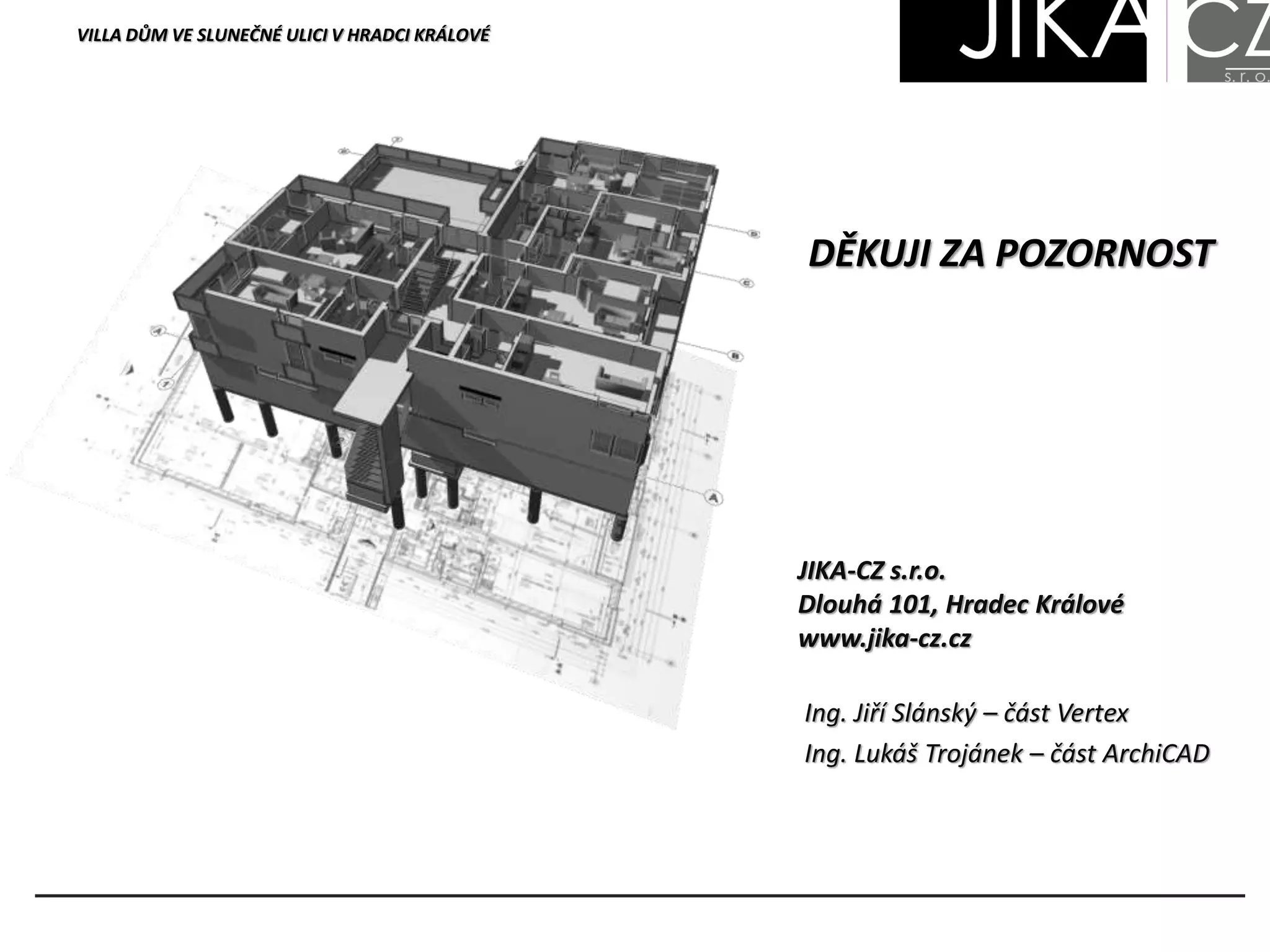

- 49. VILLA DŮM VESLUNEČNÉ ULICI V HRADCI KRÁLOVÉ DĚKUJI ZA POZORNOST JIKA-CZ s.r.o. Dlouhá 101, Hradec Králové www.jika-cz.cz Ing. Jiří Slánský – část Vertex Ing. Lukáš Trojánek – část ArchiCAD
