ушрт февр 2010_v1 от григорьева итог

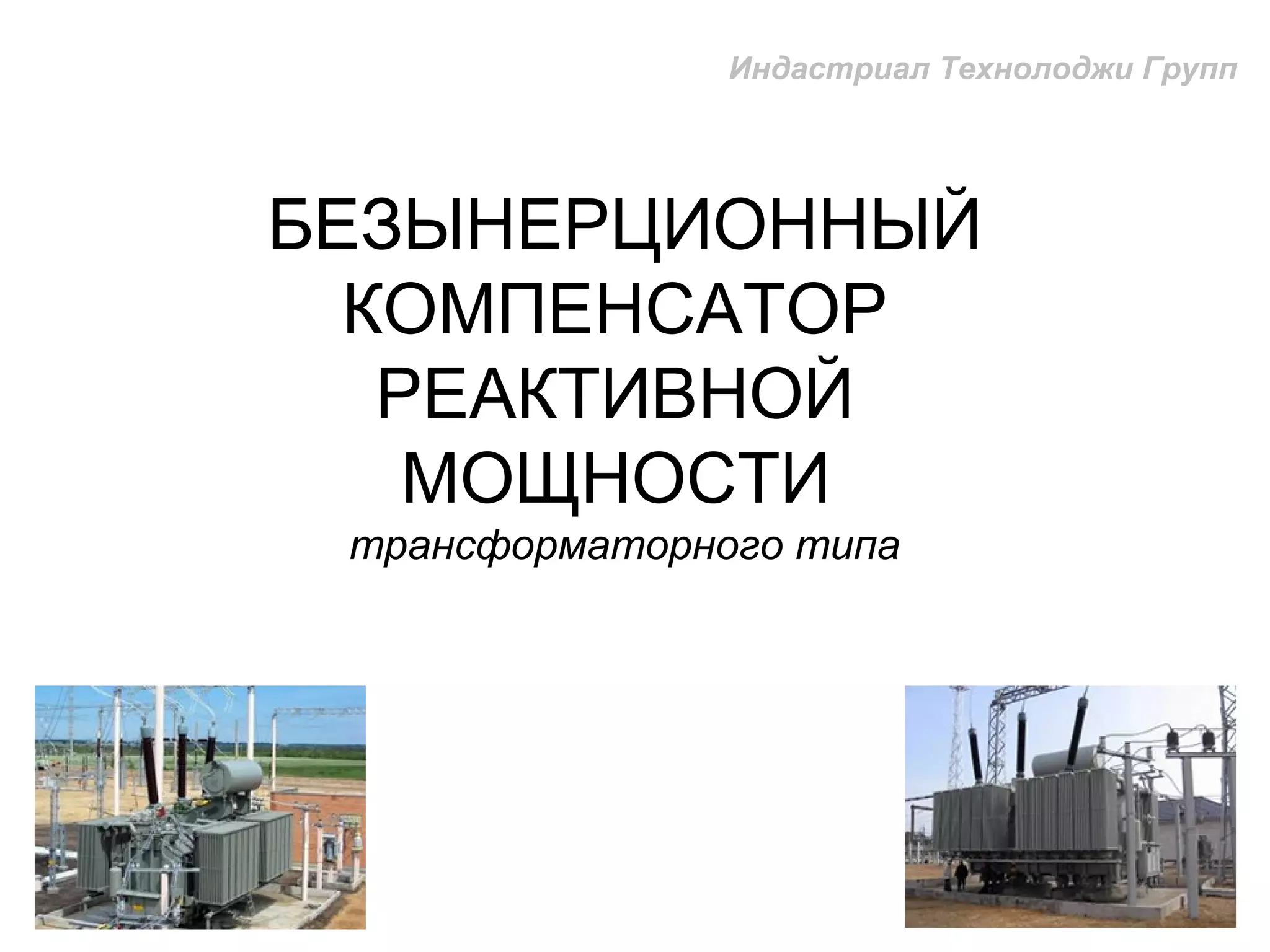

- 1.
- 2. Общесистемные технические последствия возникновенияреактивной мощности Циркуляция реактивной мощности в сетях – постоянный и неизбежный процесс, влекущий создание специфических проблем: для генераторов: •генераторы и компенсаторы системы генерируют или потребляют в режимах больших и малых нагрузок реактивную мощность от 70 до 90 % производимой в это время активной мощности – бесполезное повышение нагрузки на технологическое оборудование, вынужденные затраты, ускоренное снижение ресурса оборудования для сетей: •уменьшение пропускной способности ВЛ, резкие колебания напряжения в сети, •эксплуатация дорогостоящего электротехнического оборудования в режиме высокого риска повреждения, снижение ресурса, для потребителей: •повышение «вынужденных бесполезных» затрат в цепи «генератор–сеть-потребитель», оплачиваемых потребителями Реактивная мощность уменьшает Системную надежность и приводит к росту издержек 2 Индастриал Технолоджи Групп
- 3. Применяемые технические решенияпо компенсации реактивной мощности в сетях и их недостатки Реактивная мощность в электрических сетях компенсируется: неуправляемыми шунтирующими реакторами – подстанции, ЛЭП статическими тиристорными компенсаторами – подстанции конденсаторными батареями – подстанции, ЛЭП управляемыми шунтирующими реакторами с подмагничиванием – подстанции, ЛЭП Недостатки применяемых технических решений 3 Индастриал Технолоджи Групп не исключают высших гармоник тока на уровне 2% - создают высшие гармоники в питающей сети - требуют дорогих фильтров высших гармоник требуют сложных технических решений: -опасность перегрева элементов оборудования; -сложность коммутации отдельных элементов высокая удельная стоимость инвестиций 50 - 100 долл./квар высокий уровень расходов эксплуатации и ремонта технические экономические
- 4. Новейшие решения покомпенсации реактивной мощности в сетях и их преимущества Компания в кооперации с учеными ведущих институтов руководит работами по разработке и внедрению новейшего типа устройств компенсации реактивной мощности в сетях – 4 Индастриал Технолоджи Групп ПРОСТОТА КОНСТРУКЦИИ Не требуются: -фильтры высших гармоник, - понижающие трансформаторы, - компенсирующие обмотки Невозможен перегрев элементов Почти полная безынерционность работы Работа по принципу трансформатора Время срабатывания – менее 0,0001 секунды (на порядок лучше аналогов!!!) Уровень высших гармоник – менее 0,5% (аналоги – 2% с помощью фильтров и доп.обмотки) ТЕХНИЧЕСКОЕ ПРЕВОСХОДСТВО Безынерционный компенсатор реактивной мощности (БКРМ) Увеличение пропускной способности сети – на 20-40% Снижение потерь при транспорте и распределении энергии – на 15-35% Оптимизация и автоматизация для всех режимов работы, в т.ч. внештатных Скорость изменения мощности на порядок выше чем у аналогов
- 5. Уникальность разработанного БКРМ 5 ИндастриалТехнолоджи Групп Показатель Безынерционны й компенсатор реактивной мощности БКРМ Статические тиристорные компенсаторы СТК Управляемые шунтирующие реакторы с подмагничивание м РТУ Шунтирующий реактор трансформаторно го типа УШРТ Уровень высших гармоник <0,5% без специального оборудования 2% с помощью фильтров 2% фильтры. Дополнительная компенсирующая обмотка 2% фильтры. Дополнительная компенсирующая обмотка Быстродействие <0,0001с 0,01÷0,02с 0,1÷0,2с 0,01с Область использования ЛЭП – основное Подстанции – основн. Подстанции - основное Подстанции - основное ЛЭП - дополнит. Подстанции - основное ЛЭП - дополнит. Удельная стоимость 20÷30$/кВАр 50÷100$/кВАр 30÷60$/кВАр 30÷ 60$ /кВАр
- 6. Этапы и стоимостьработ (пилотные образцы) 6 Индастриал Технолоджи Групп Для завершения опытно-конструкторских работ, изготовления, опытной эксплуатации и сертификации опытных образцов БКРМ требуются инвестиции Сумма инвестиций – 371 млн.рублей Срок реализации проекта – в течении 24 месяцев Оператором реализации проекта выступит – ООО «ИТГ» Научное сопровождение и контроль проекта – ГОУ «Санкт-Петербургский государственный политехнический университет» Юридический адрес: 195251 Санкт-Петербург, ул. Политехническая, 29 По завершении проекта будут сертифицированы образцы БКРМ для напряжения 35 кВ, 110 кВ и 220 кВ.
- 7. Технические характеристики образцаБКРМ на 35 кВ 7 Индастриал Технолоджи Групп Назначение – плавное регулирование реактивной мощности и автоматическая стабилизация напряжения Диапазон изменения мощности, кВАр: - Длительно 750…25000 - Кратковременно, не более 20 мин. 750…30000 - Кратковременно, не более 5 мин. 750…37500 Максимальная скорость изменения мощности, кВАр/с – не менее 250 000 Уровень высших гармоник %, не более 0,5 Полные потери при номинальной мощности и номинальном напряжении, кВт 12,5
- 8. Ожидаемые цены* серийноговыпуска и установки БКРМ для покупателей Вид кВ/кВАр Цена на заводе, тыс. долл. Цена установки, тыс. долл. Итого затраты, тыс.долл. БКРМ – 35/25000 580 290 870 БКРМ – 110/25000 1 450 725 2 175 БКРМ – 220/50000 2 900 1 450 4 350 8 Индастриал Технолоджи Групп *в базовых ценах 2009 года
- 9. Эффективность БКРМ Обладает кромеявных технических преимуществ по сравнению с применяемыми устройствами компенсации реактивной мощности и экономической эффективностью для Пользователя 9 Индастриал Технолоджи Групп Безынерционный компенсатор реактивной мощности (БКРМ) ЭКОНОМИЧЕСКИЙ ЭФФЕКТ Удельная стоимость БКРМ 20-30 долл./кВАр (в 1,5-3 раза ниже аналогов) Затраты эксплуатации и ремонта в 1,3-1,7 раза ниже аналогов Достижение срока окупаемости – до 3-х лет Снижение тарифов на мощность и электроэнергию для потребителей
- 10. Потенциал рынка БКРМ Текущеесостояние рынка компенсаторов реактивной мощности – отсутствие современных технических решений и дороговизна используемых РЫНОК КОМПЕНСАТОРОВ ИМЕЕЕТ ВЫСОКИЙ ПОТЕНЦИАЛ РОСТА! БКРМ – стратегический продукт рынка компенсаторов на десятилетия вперед! 10 Индастриал Технолоджи Групп Рынок РФ Протяженность высоковольтных линий от 35 кВ, тыс.км. От 150 От 1 050 Потребность в компенсаторах, МВАр 6 400 42 000 Емкость рынка, млн.долл. 212 1 400 Доля БКРМ 2012 5-7% 2% 2015 11-13% 5% 2020 23-30% 13% Внешний рынок
- 11. Применение прообраза БКРМв мире Бразилия. штате Сан- Пауло Замена всех неуправляемых реакторов на БКРМ, обеспечивающее 100%-ую компенсацию зарядной мощности всех линий, отключение любой линии в режиме максимальной нагрузки . Индия. г. Итарси БКРМ 420 кВ, мощностью 50 Мвар, установленный на промежуточной подстанции линии 400 кВ 11 Индастриал Технолоджи Групп
- 12. Свидетельства и сертификаты БКРМявляется запатентованным изобретением. 12 Индастриал Технолоджи Групп
- 13. 13 СПАСИБО ЗА ВНИМАНИЕ! Индастриал Технолоджи Групп
