Il documento presenta SQL Server Modeling, precedentemente conosciuto come Oslo, e discute l'importanza dell'integrazione tra sviluppatori e esperti di dominio per velocizzare l'innovazione software. Viene evidenziato l'uso del linguaggio 'M' per creare modelli e linguaggi specifici per dominio, insieme a strumenti come Intellipad e Quadrant. Infine, si analizzano pro e contro di questa tecnologia, attualmente in fase di sviluppo e non ancora completamente disponibile.

1. Introducing SQL Server Modeling
In collaborazione con
» Marco Parenzan

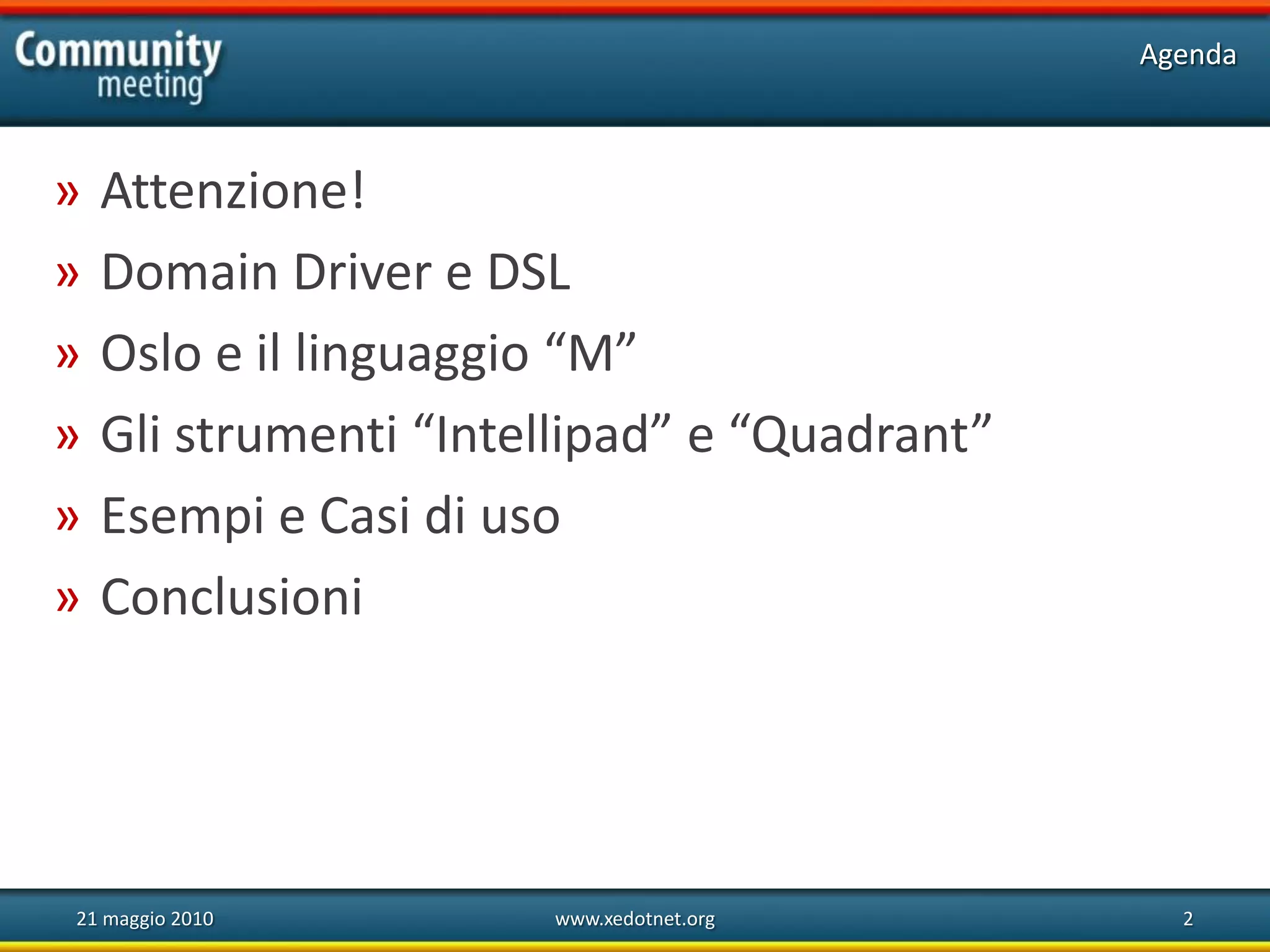

2. Agenda
» Attenzione!
» Domain Driver e DSL
» Oslo e il linguaggio “M”
» Gli strumenti “Intellipad” e “Quadrant”
» Esempi e Casi di uso
» Conclusioni
21 maggio 2010 www.xedotnet.org 2

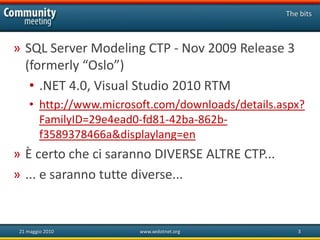

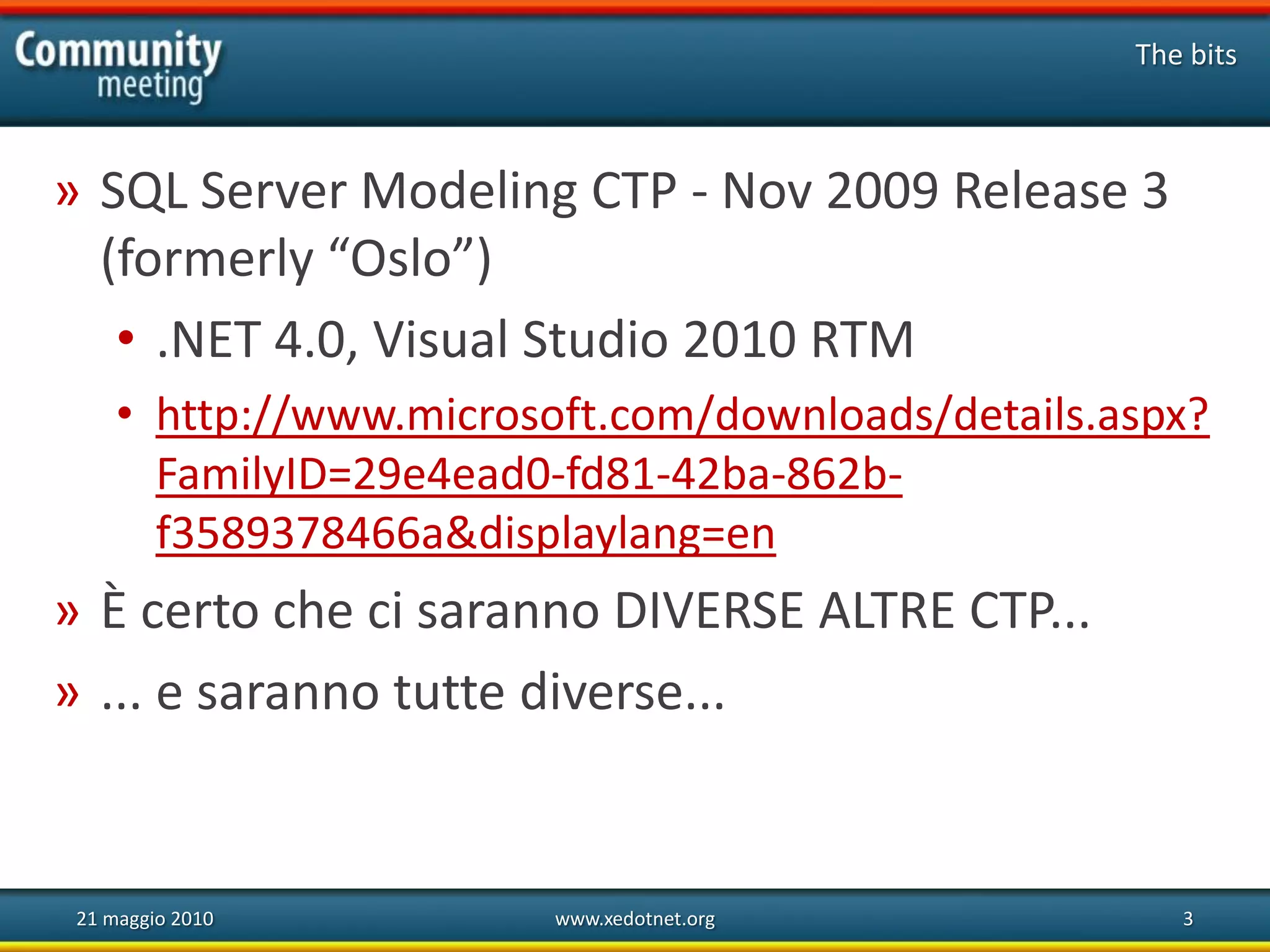

3. The bits
» SQL Server Modeling CTP - Nov 2009 Release 3
(formerly “Oslo”)
• .NET 4.0, Visual Studio 2010 RTM
• http://www.microsoft.com/downloads/details.aspx?
FamilyID=29e4ead0-fd81-42ba-862b-
f3589378466a&displaylang=en
» È certo che ci saranno DIVERSE ALTRE CTP...
» ... e saranno tutte diverse...
21 maggio 2010 www.xedotnet.org 3

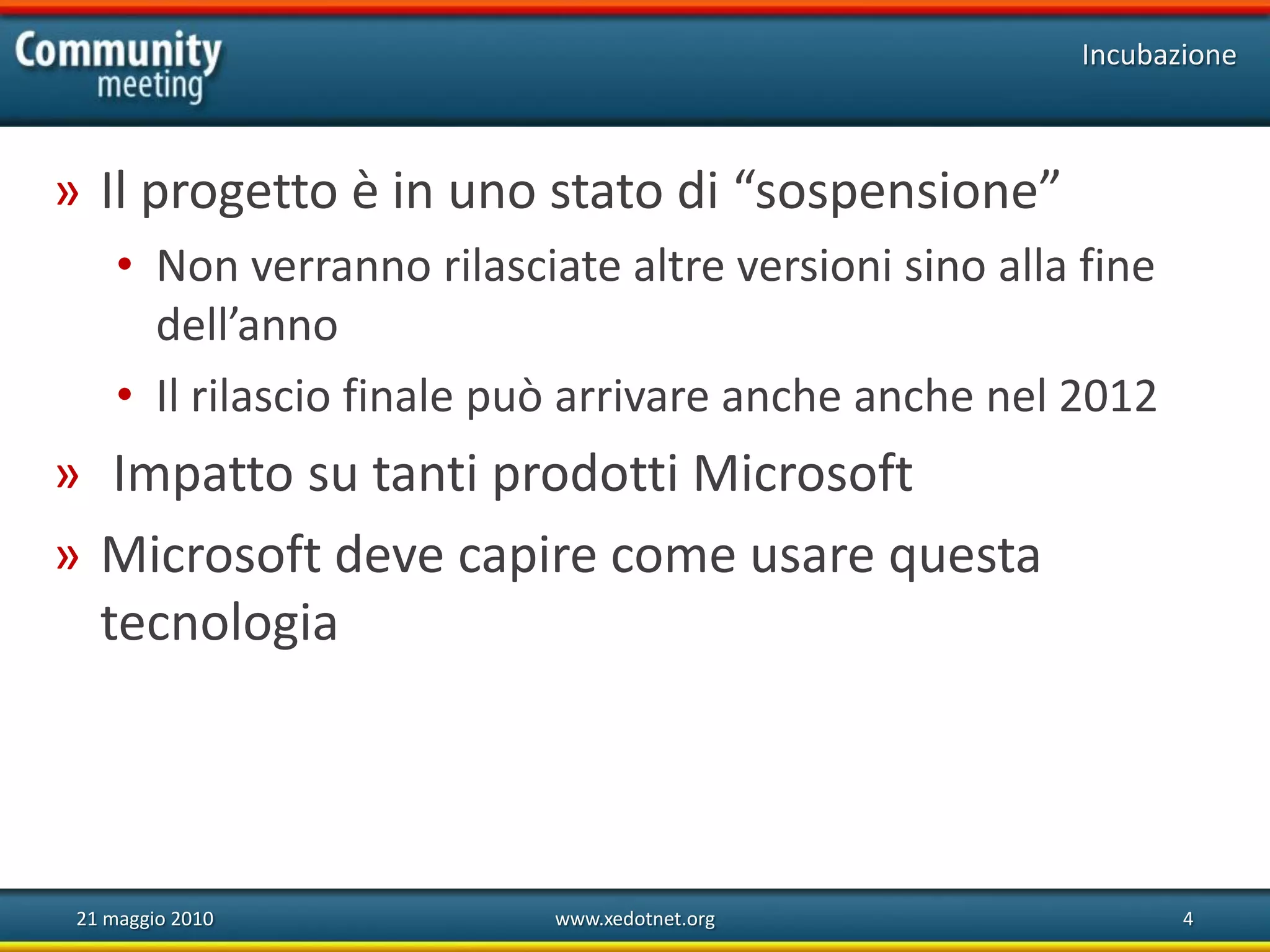

4. Incubazione
» Il progetto è in uno stato di “sospensione”
• Non verranno rilasciate altre versioni sino alla fine
dell’anno
• Il rilascio finale può arrivare anche anche nel 2012
» Impatto su tanti prodotti Microsoft
» Microsoft deve capire come usare questa
tecnologia
21 maggio 2010 www.xedotnet.org 4

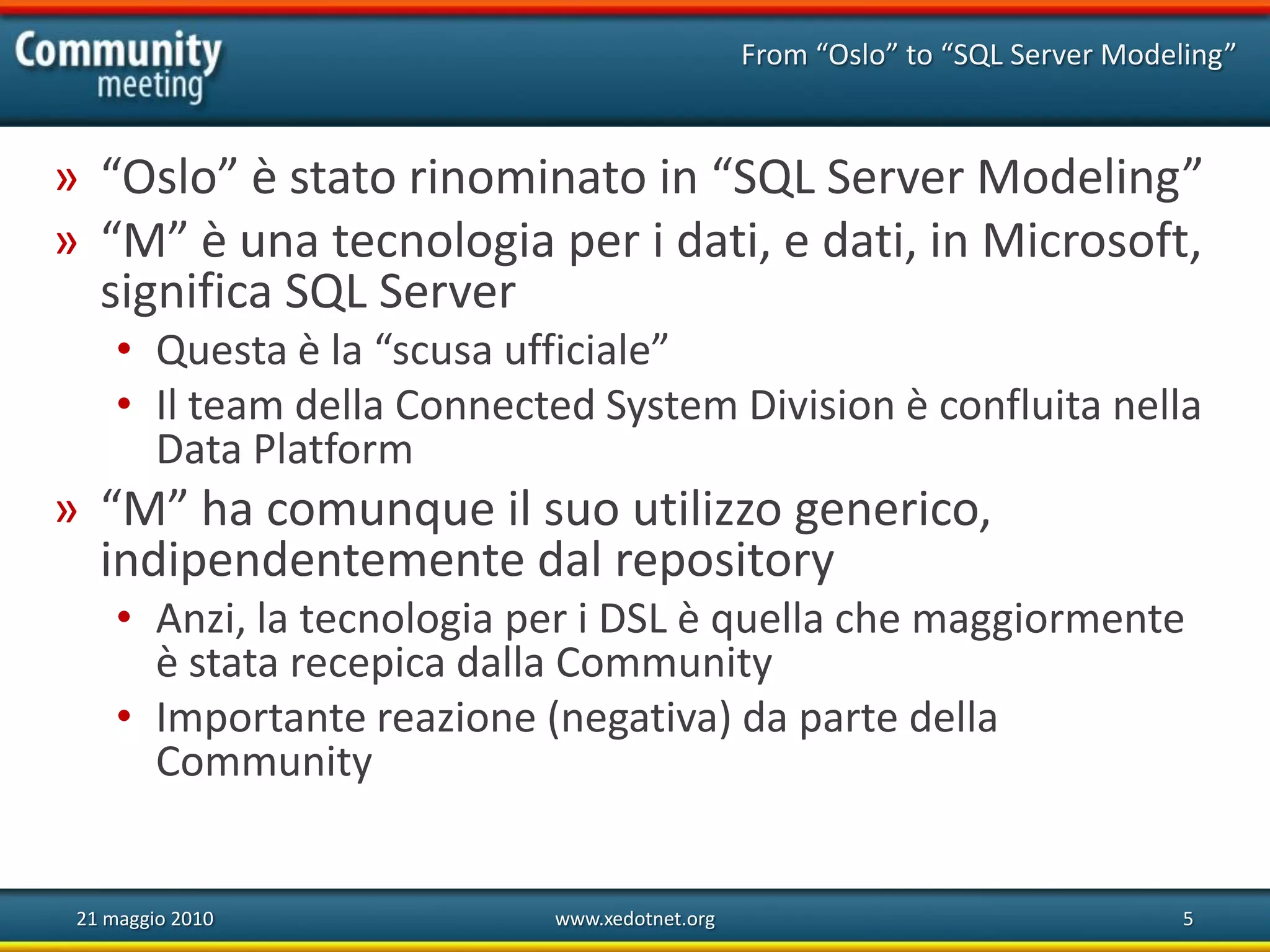

5. From “Oslo” to “SQL Server Modeling”
» “Oslo” è stato rinominato in “SQL Server Modeling”
» “M” è una tecnologia per i dati, e dati, in Microsoft,
significa SQL Server
• Questa è la “scusa ufficiale”
• Il team della Connected System Division è confluita nella
Data Platform
» “M” ha comunque il suo utilizzo generico,
indipendentemente dal repository
• Anzi, la tecnologia per i DSL è quella che maggiormente
è stata recepica dalla Community
• Importante reazione (negativa) da parte della
Community
21 maggio 2010 www.xedotnet.org 5

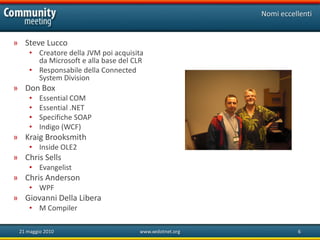

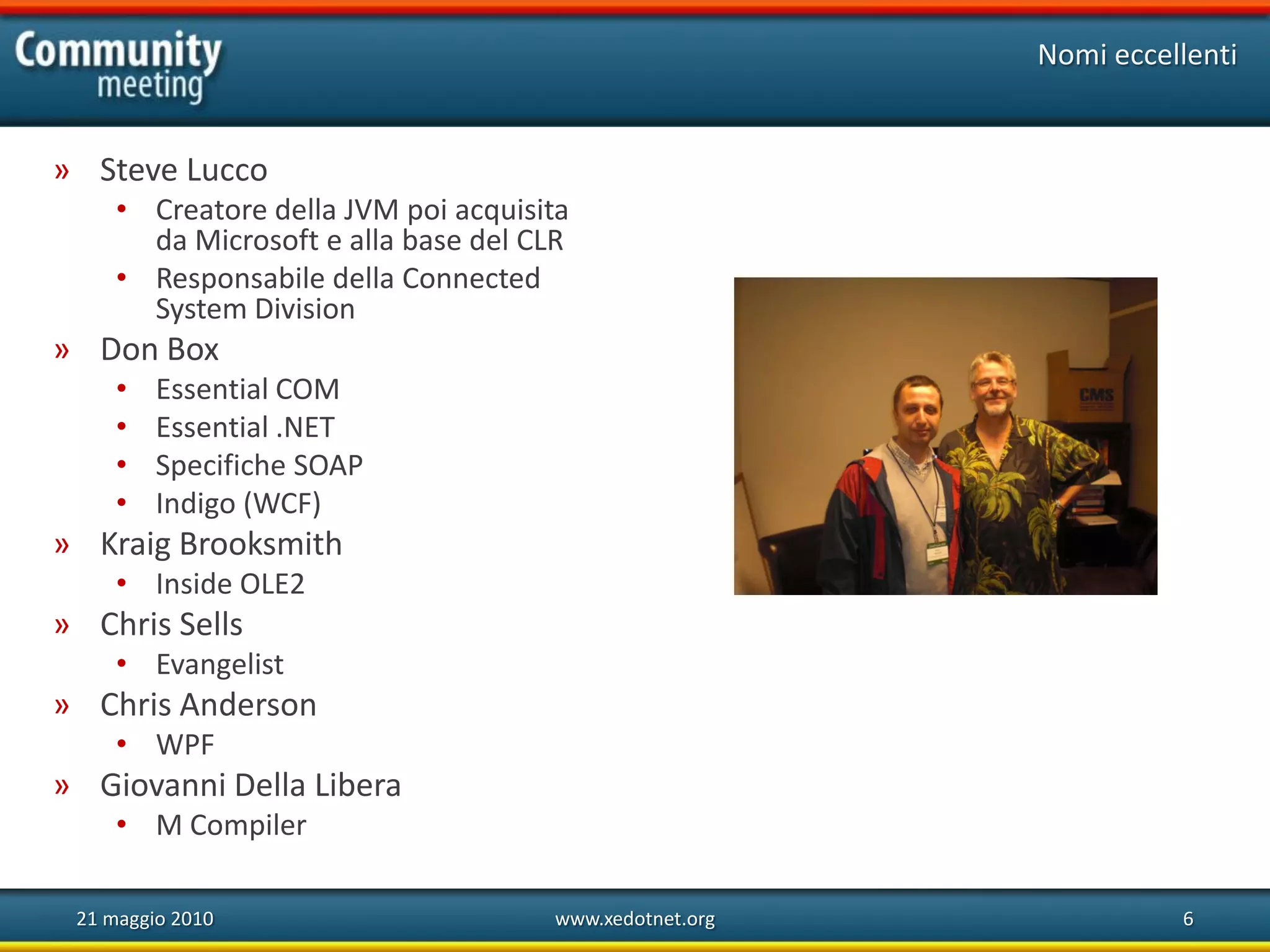

6. Nomi eccellenti
» Steve Lucco
• Creatore della JVM poi acquisita
da Microsoft e alla base del CLR
• Responsabile della Connected
System Division
» Don Box
• Essential COM
• Essential .NET
• Specifiche SOAP
• Indigo (WCF)
» Kraig Brooksmith
• Inside OLE2
» Chris Sells
• Evangelist
» Chris Anderson
• WPF
» Giovanni Della Libera
• M Compiler
21 maggio 2010 www.xedotnet.org 6

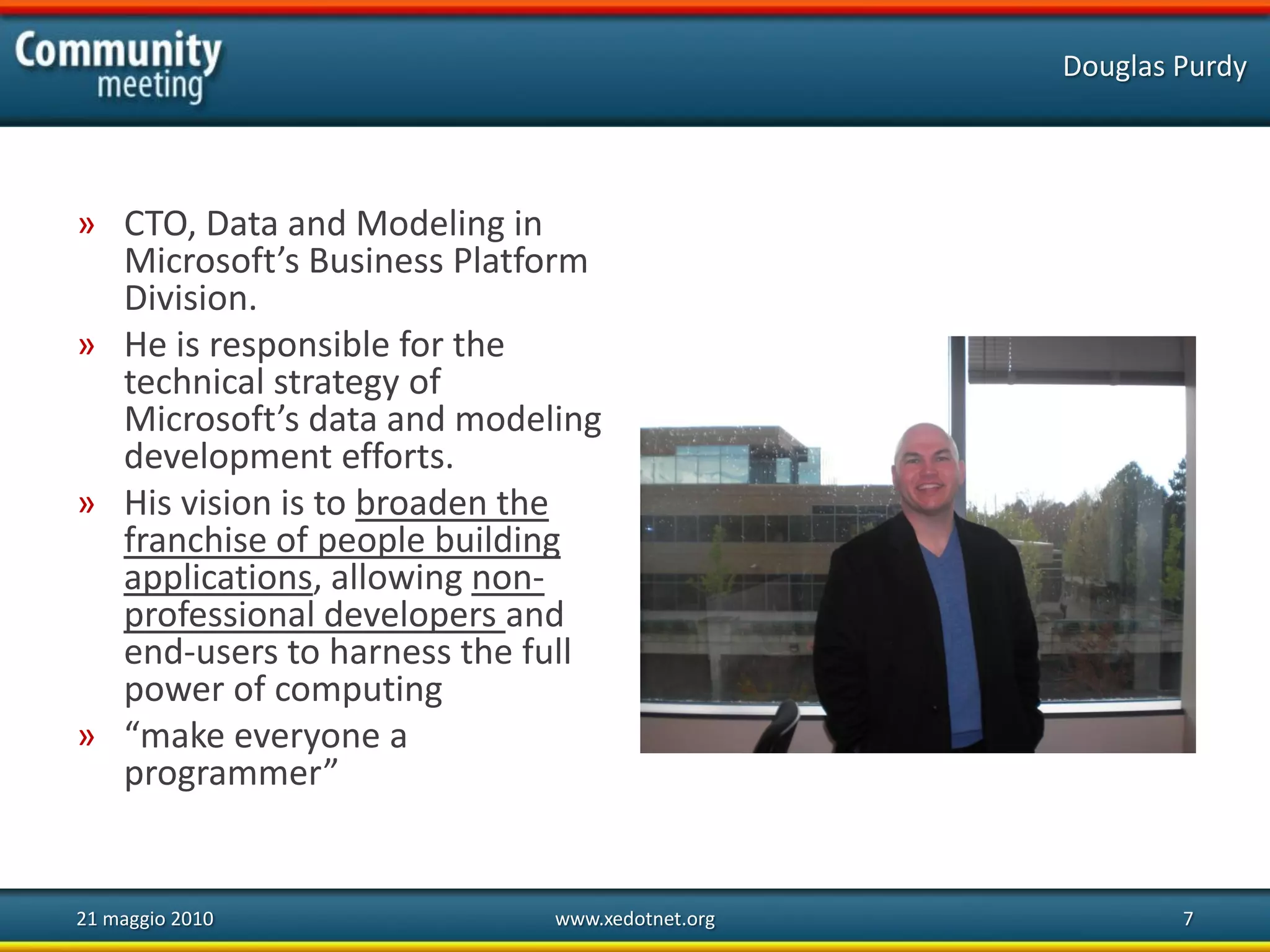

7. Douglas Purdy
» CTO, Data and Modeling in
Microsoft’s Business Platform
Division.
» He is responsible for the
technical strategy of
Microsoft’s data and modeling
development efforts.
» His vision is to broaden the
franchise of people building
applications, allowing non-
professional developers and
end-users to harness the full
power of computing
» “make everyone a
programmer”
21 maggio 2010 www.xedotnet.org 7

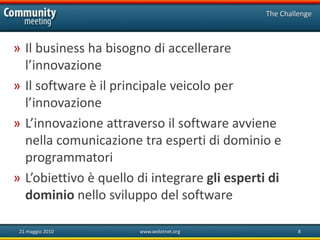

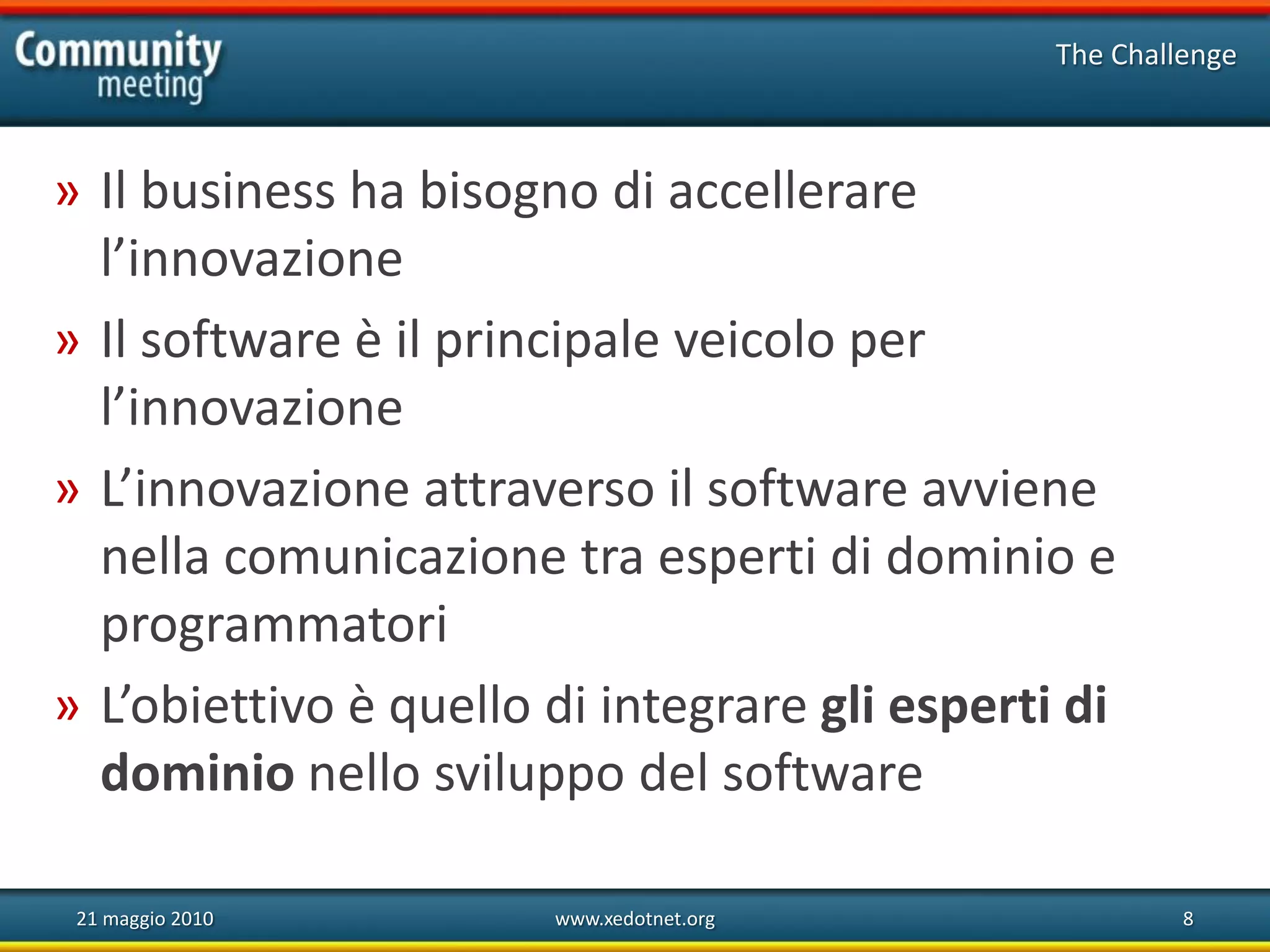

8. The Challenge
» Il business ha bisogno di accellerare
l’innovazione
» Il software è il principale veicolo per
l’innovazione
» L’innovazione attraverso il software avviene
nella comunicazione tra esperti di dominio e
programmatori
» L’obiettivo è quello di integrare gli esperti di
dominio nello sviluppo del software
21 maggio 2010 www.xedotnet.org 8

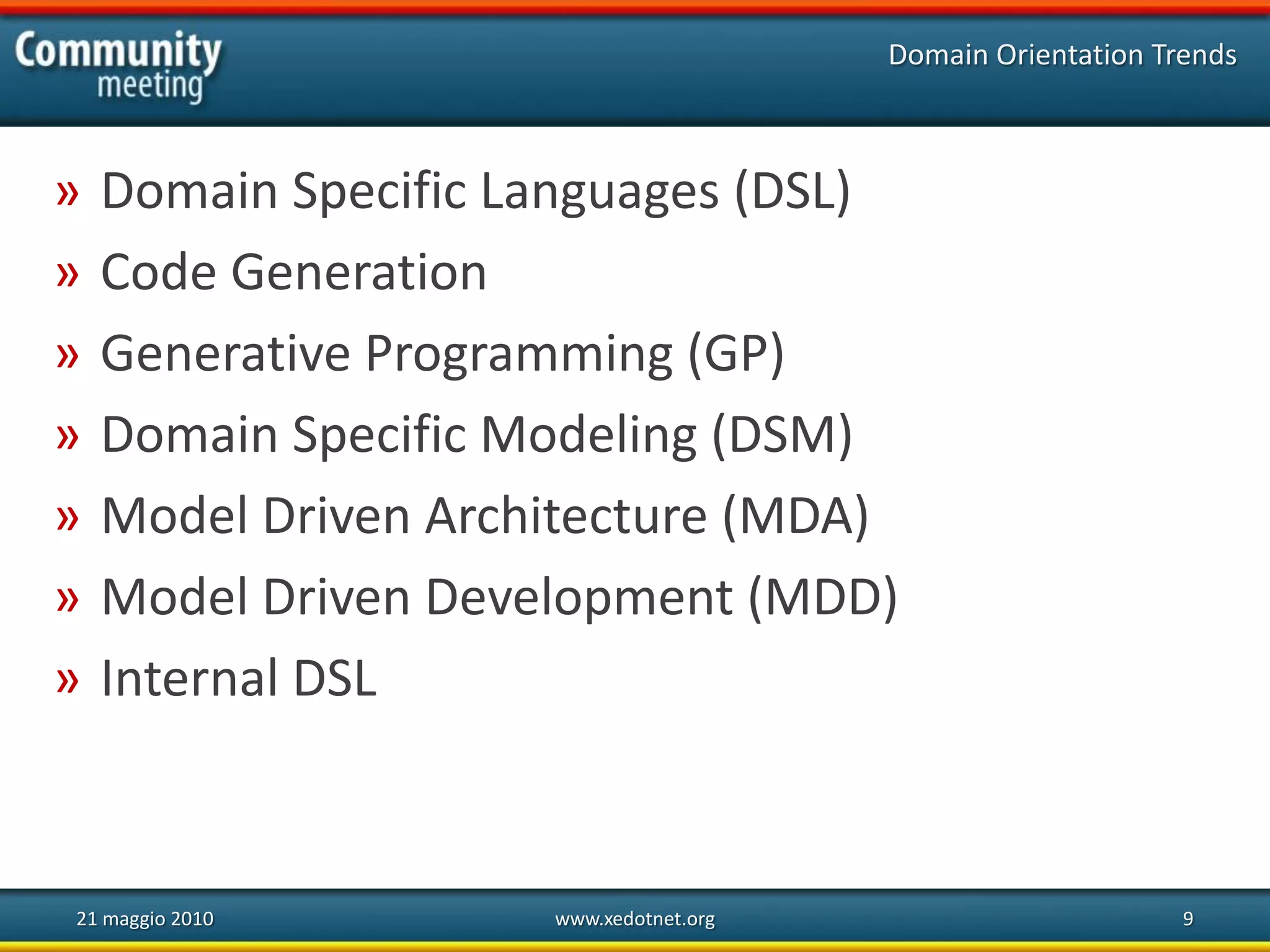

9. Domain Orientation Trends
» Domain Specific Languages (DSL)
» Code Generation
» Generative Programming (GP)
» Domain Specific Modeling (DSM)
» Model Driven Architecture (MDA)
» Model Driven Development (MDD)
» Internal DSL
21 maggio 2010 www.xedotnet.org 9

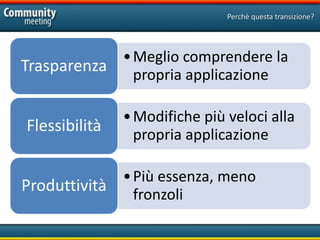

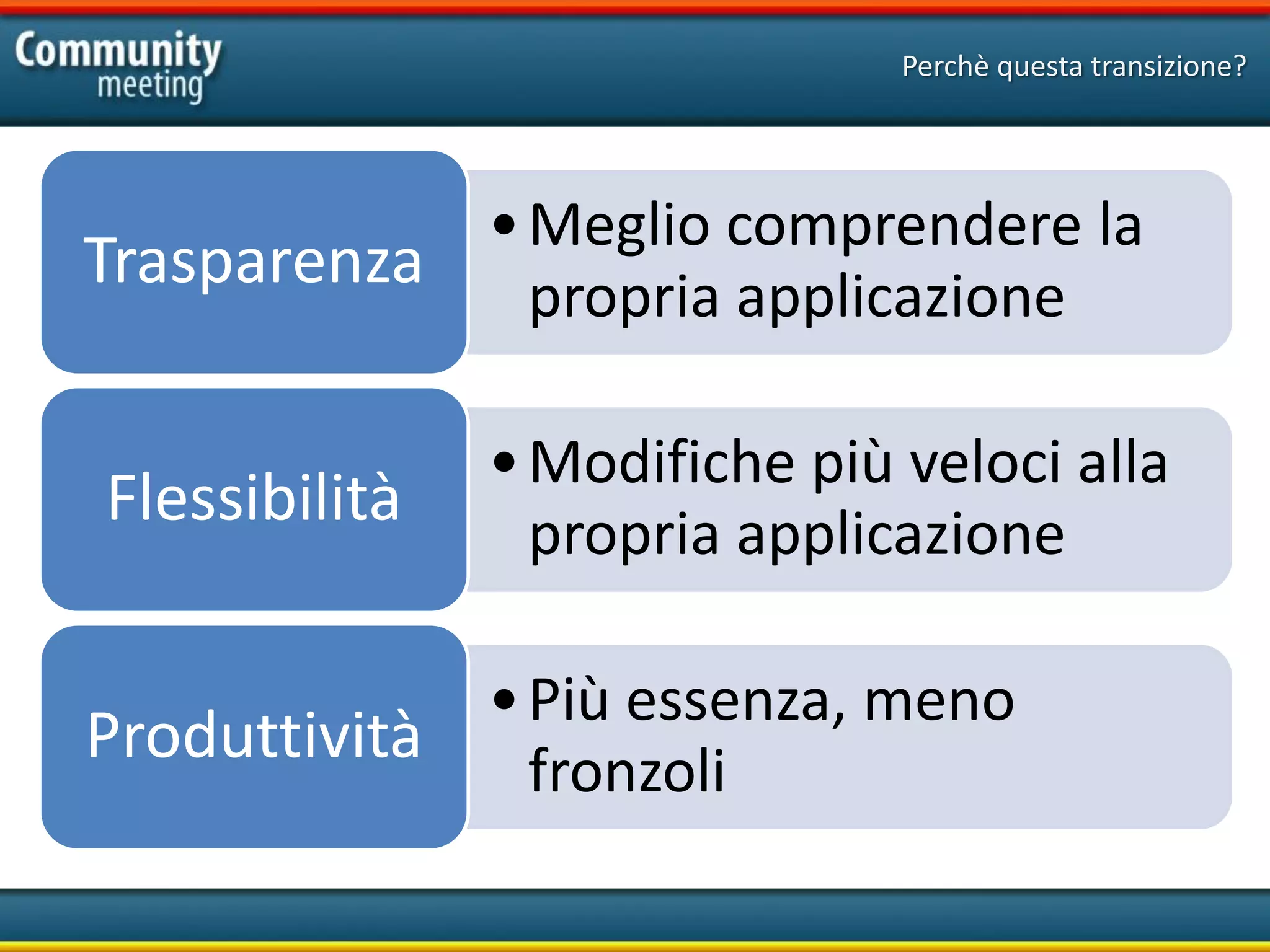

10. Perchè questa transizione?
• Meglio comprendere la
Trasparenza propria applicazione
• Modifiche più veloci alla
Flessibilità propria applicazione
• Più essenza, meno
Produttività fronzoli

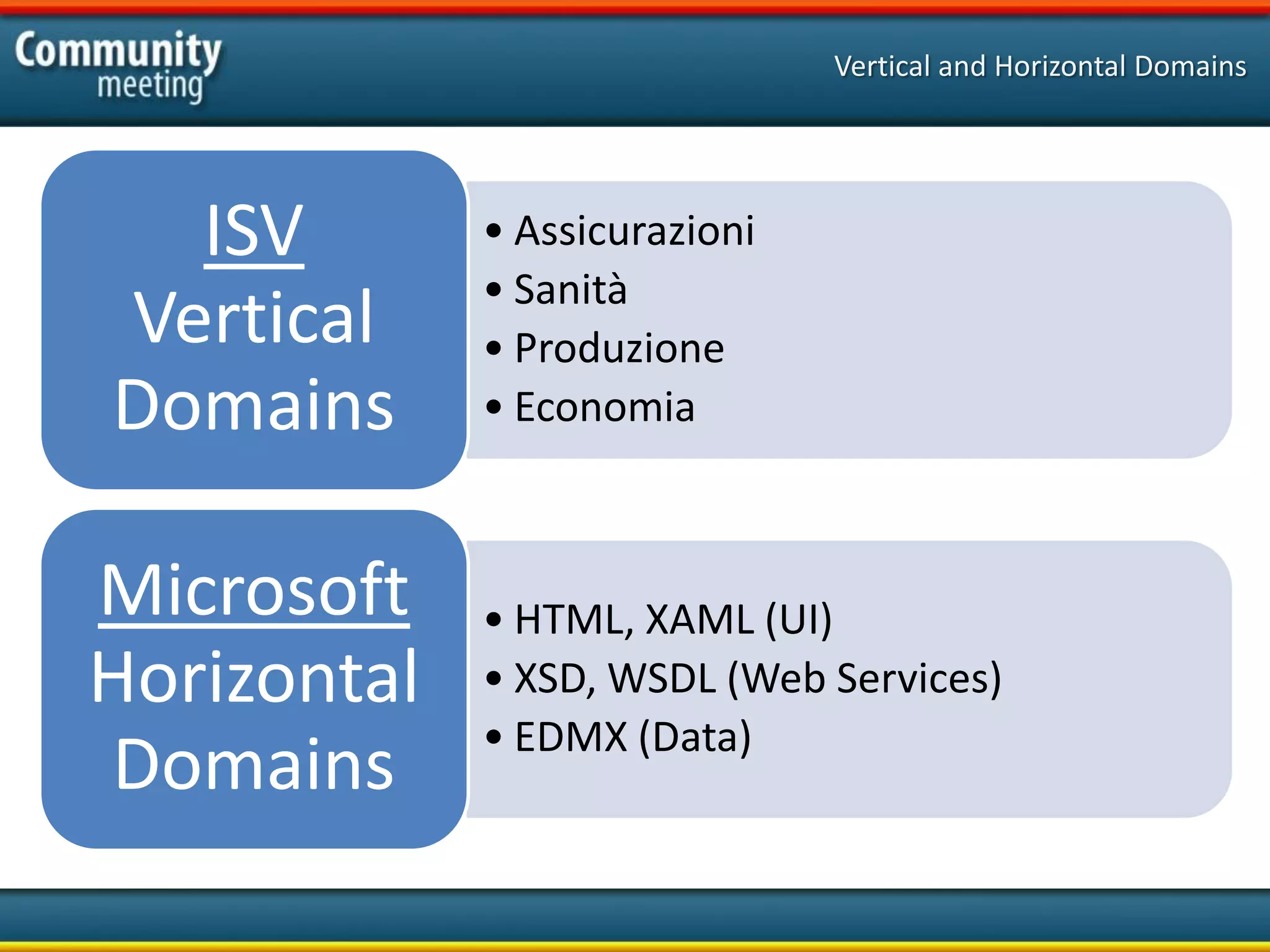

11. Vertical and Horizontal Domains
ISV • Assicurazioni
• Sanità
Vertical • Produzione
Domains • Economia
Microsoft • HTML, XAML (UI)
Horizontal • XSD, WSDL (Web Services)
• EDMX (Data)
Domains

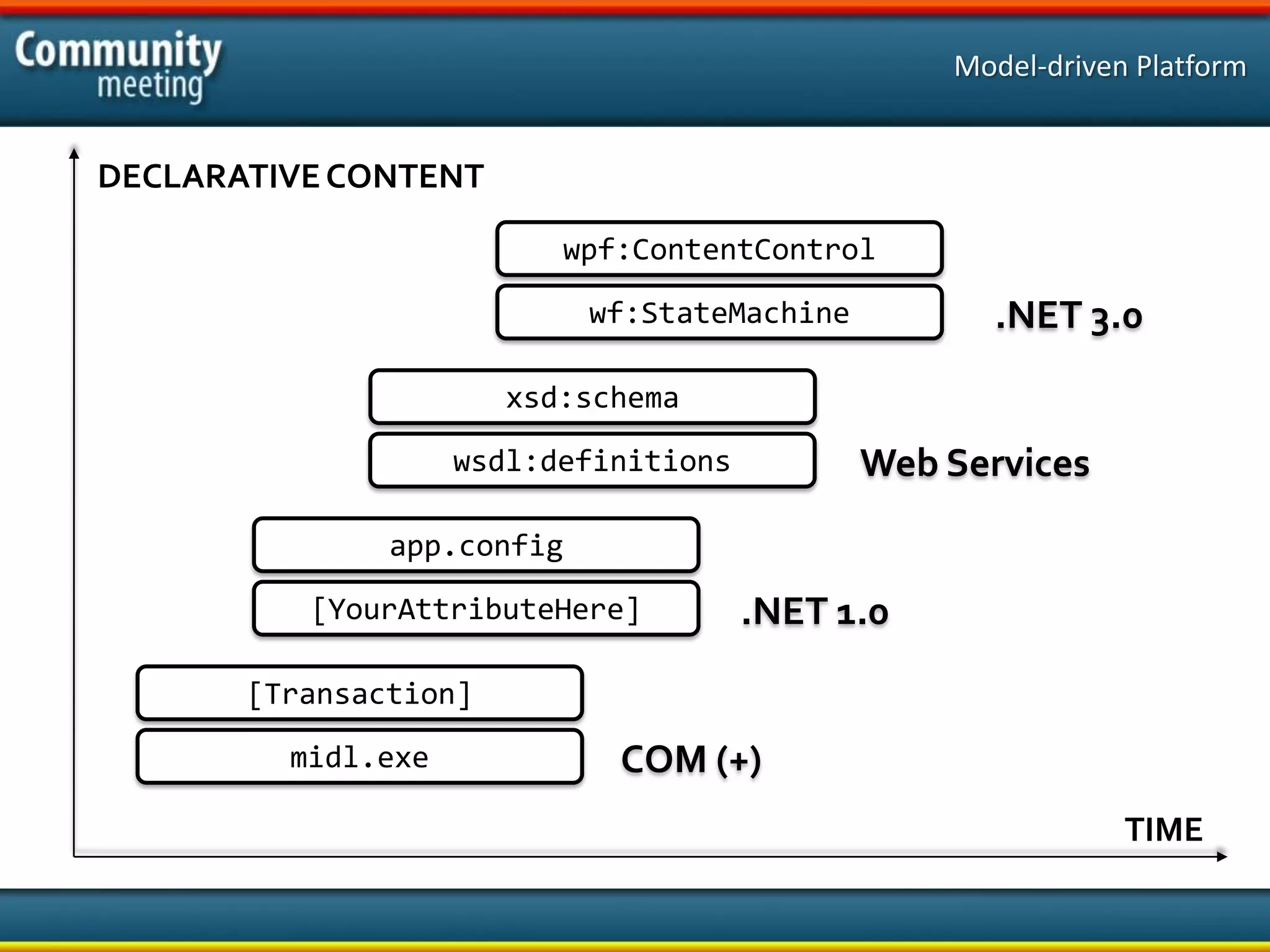

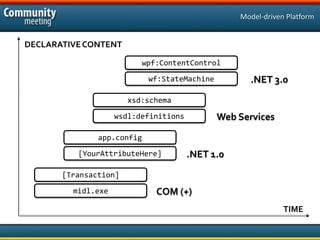

12. Model-driven Platform
DECLARATIVE CONTENT
wpf:ContentControl
wf:StateMachine .NET 3.0
xsd:schema
wsdl:definitions Web Services
app.config
[YourAttributeHere] .NET 1.0
[Transaction]
midl.exe COM (+)
TIME

13. Introducing SQL Server Modeling
Finally OSLO!
In collaborazione con
21 maggio 2010
www.xedotnet.org 13

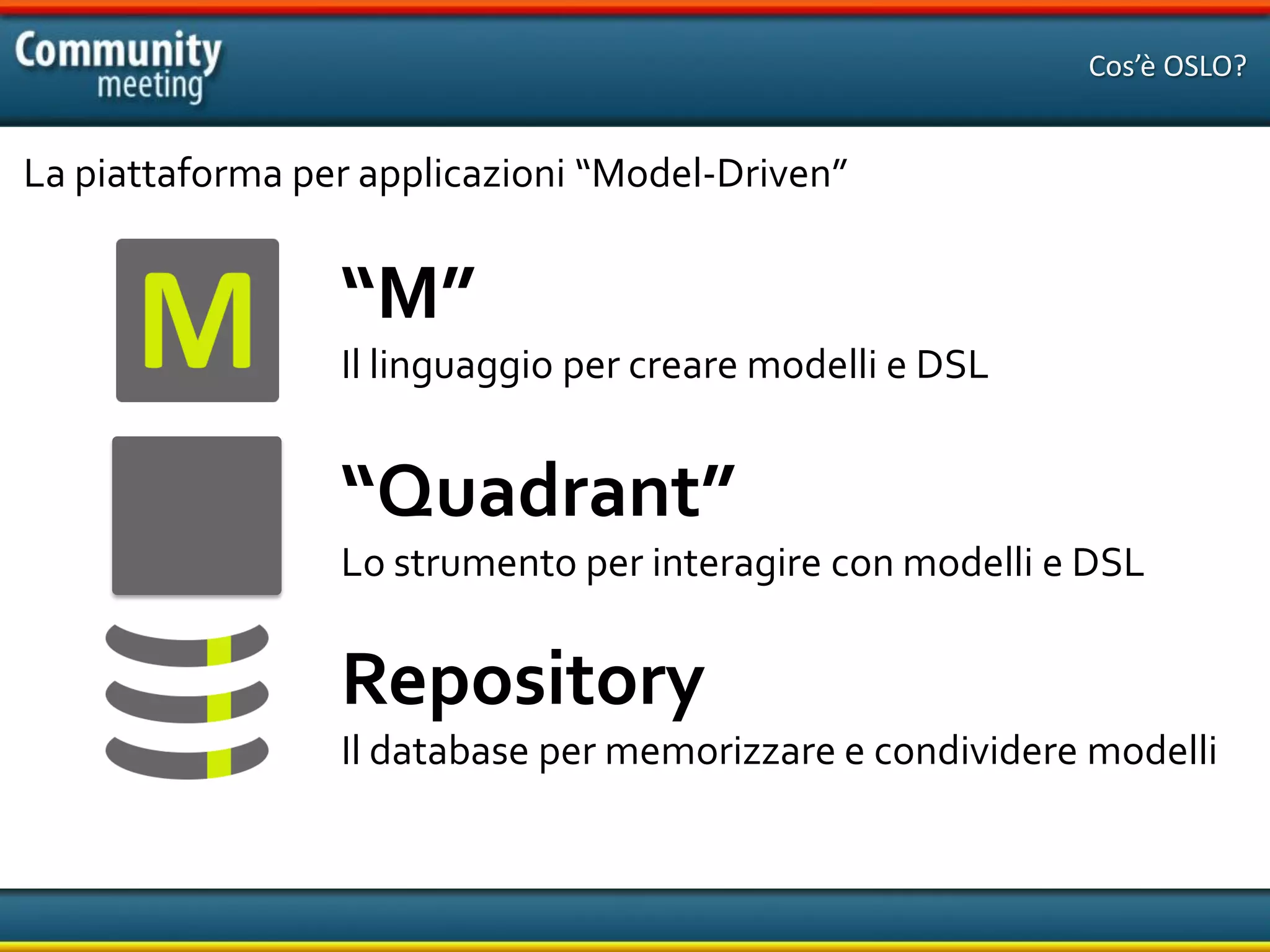

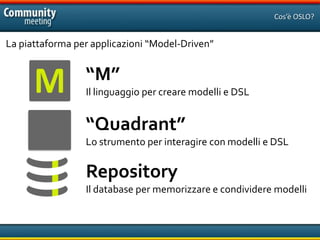

14. Cos’è OSLO?
La piattaforma per applicazioni “Model-Driven”
“M”
Il linguaggio per creare modelli e DSL
“Quadrant”
Lo strumento per interagire con modelli e DSL
Repository
Il database per memorizzare e condividere modelli

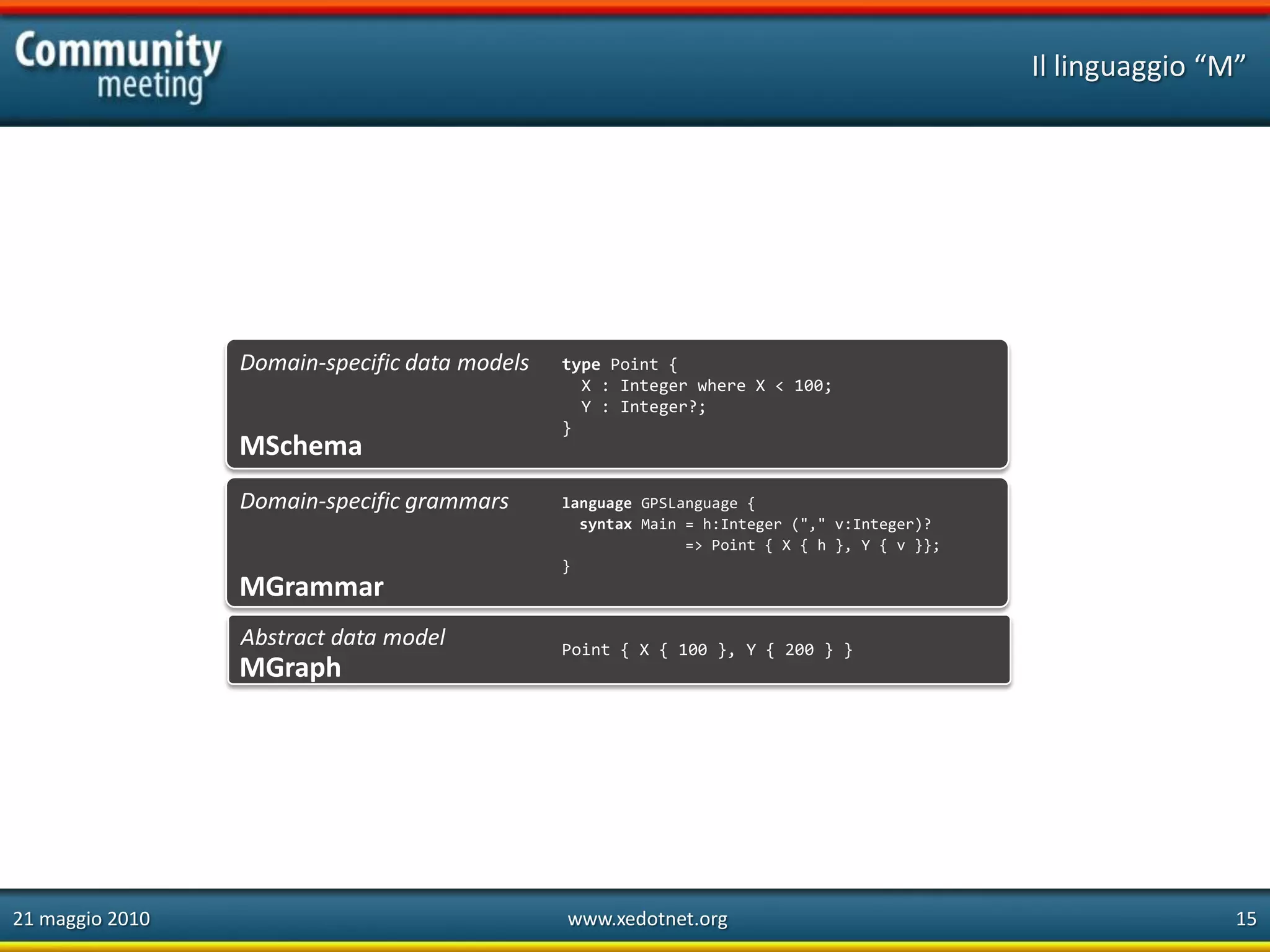

15. Il linguaggio “M”
Domain-specific data models type Point {
X : Integer where X < 100;
Y : Integer?;
}
MSchema
Domain-specific grammars language GPSLanguage {
syntax Main = h:Integer ("," v:Integer)?
=> Point { X { h }, Y { v }};
}
MGrammar
Abstract data model Point { X { 100 }, Y { 200 } }
MGraph
21 maggio 2010 www.xedotnet.org 15

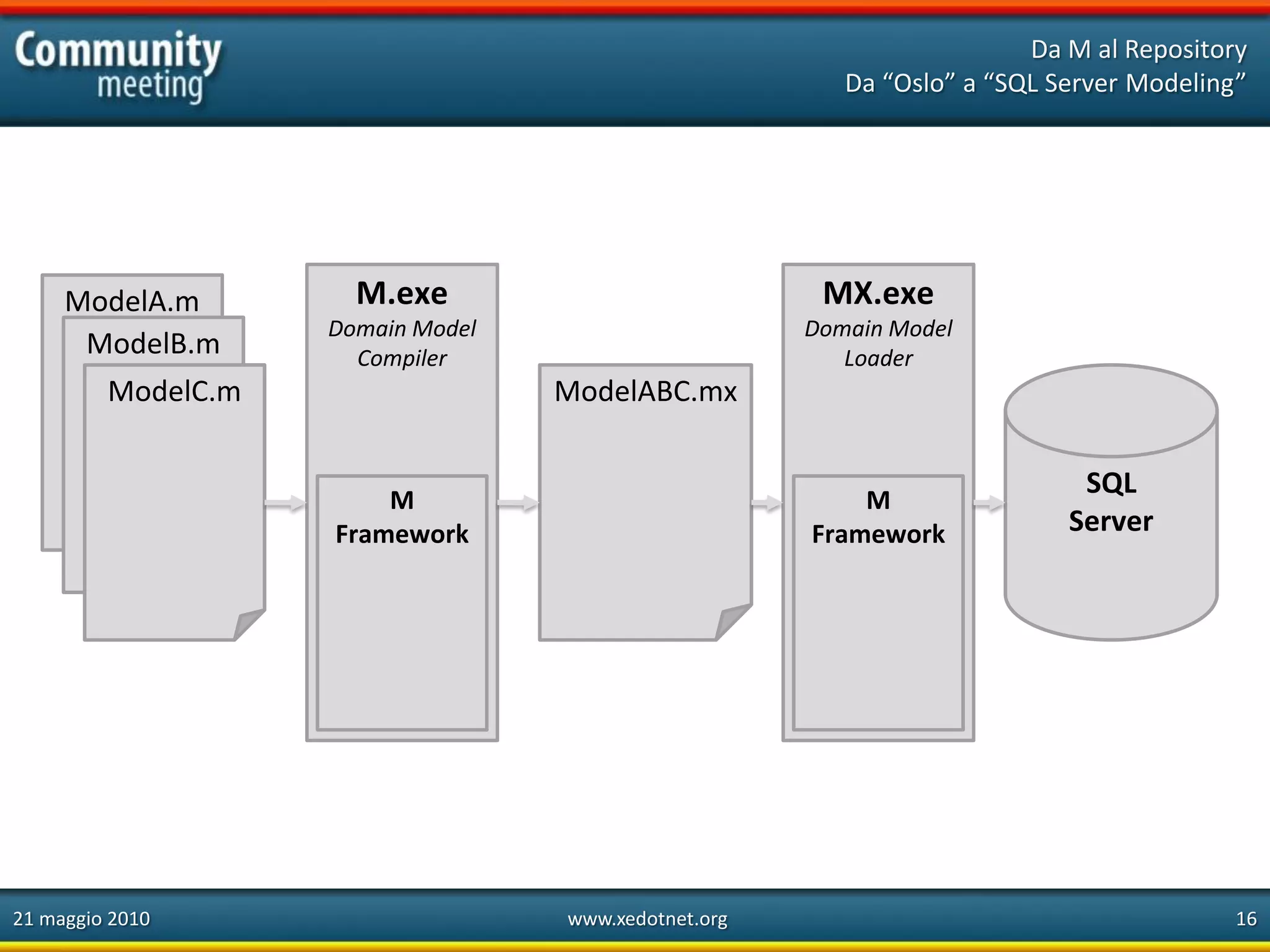

16. Da M al Repository
Da “Oslo” a “SQL Server Modeling”
ModelA.m M.exe MX.exe
Domain Model Domain Model
ModelB.m Compiler Loader
ModelC.m ModelABC.mx
SQL
M M
Framework Framework Server
21 maggio 2010 www.xedotnet.org 16

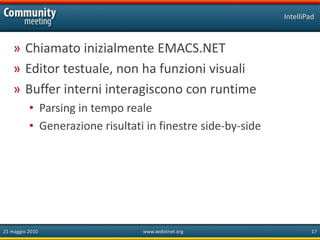

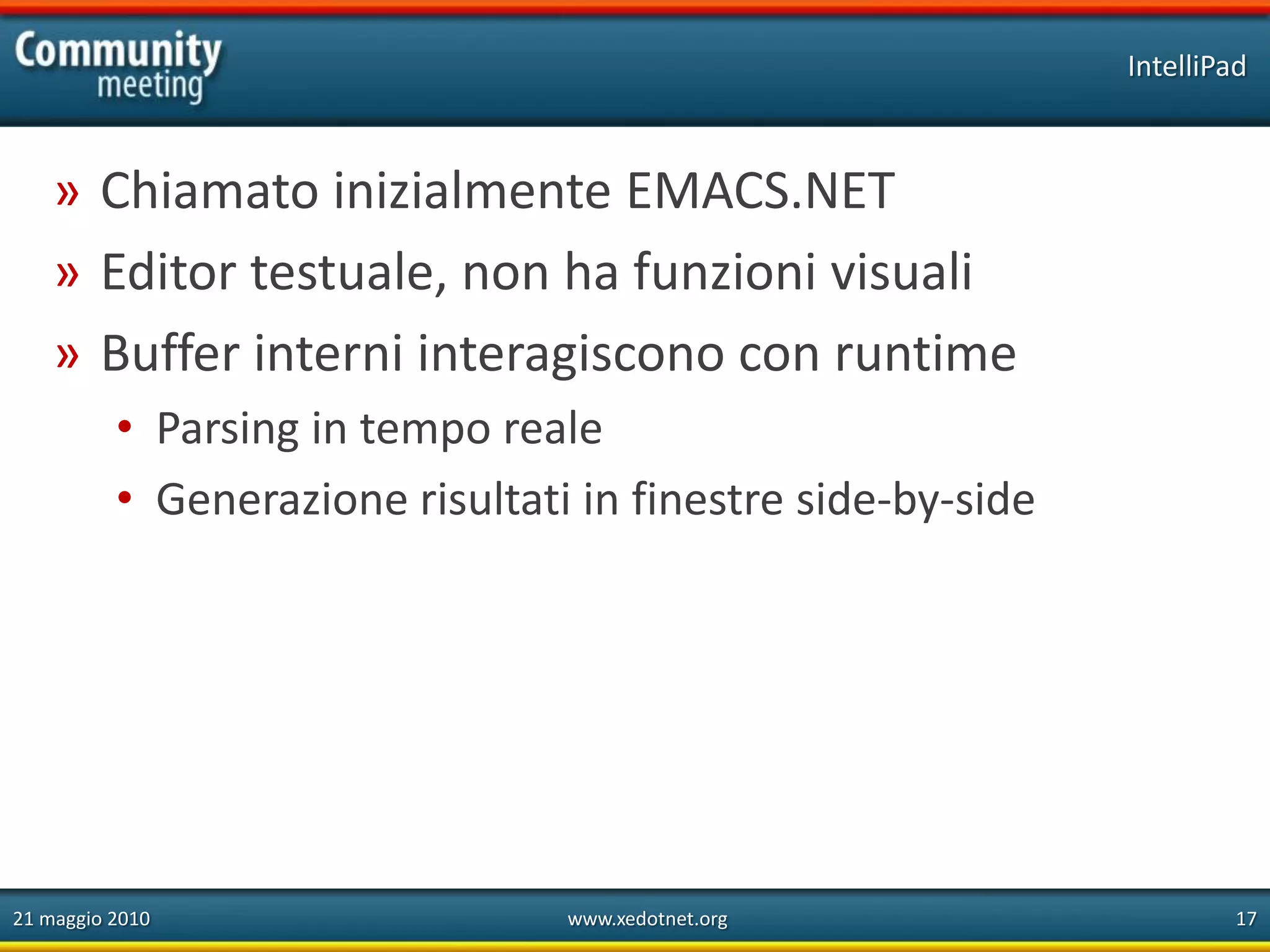

17. IntelliPad
» Chiamato inizialmente EMACS.NET
» Editor testuale, non ha funzioni visuali
» Buffer interni interagiscono con runtime
• Parsing in tempo reale
• Generazione risultati in finestre side-by-side
21 maggio 2010 www.xedotnet.org 17

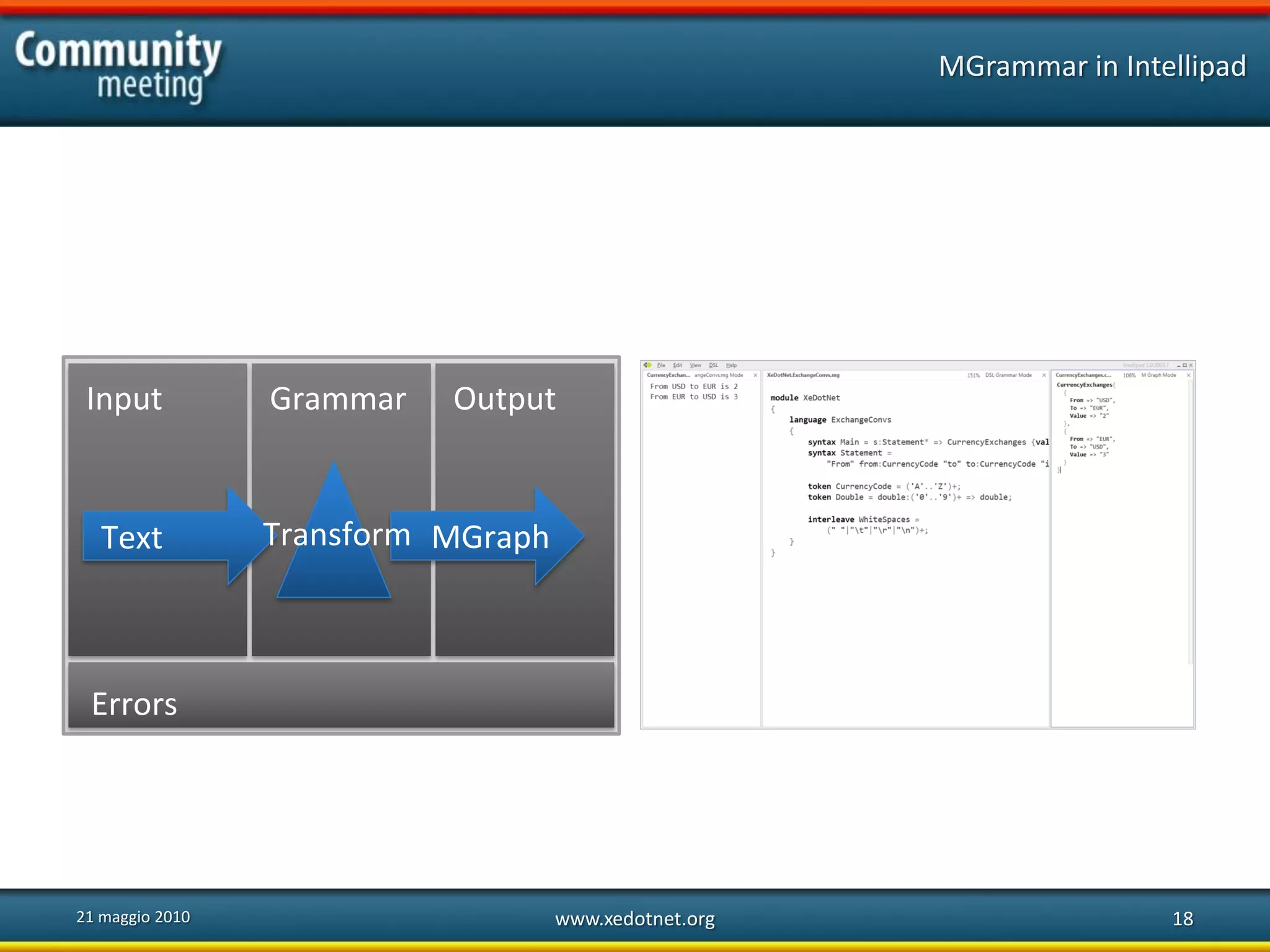

18. MGrammar in Intellipad
Input Grammar Output
Text Transform MGraph
Errors
21 maggio 2010 www.xedotnet.org 18

19. Introducing SQL Server Modeling
Demo
In collaborazione con

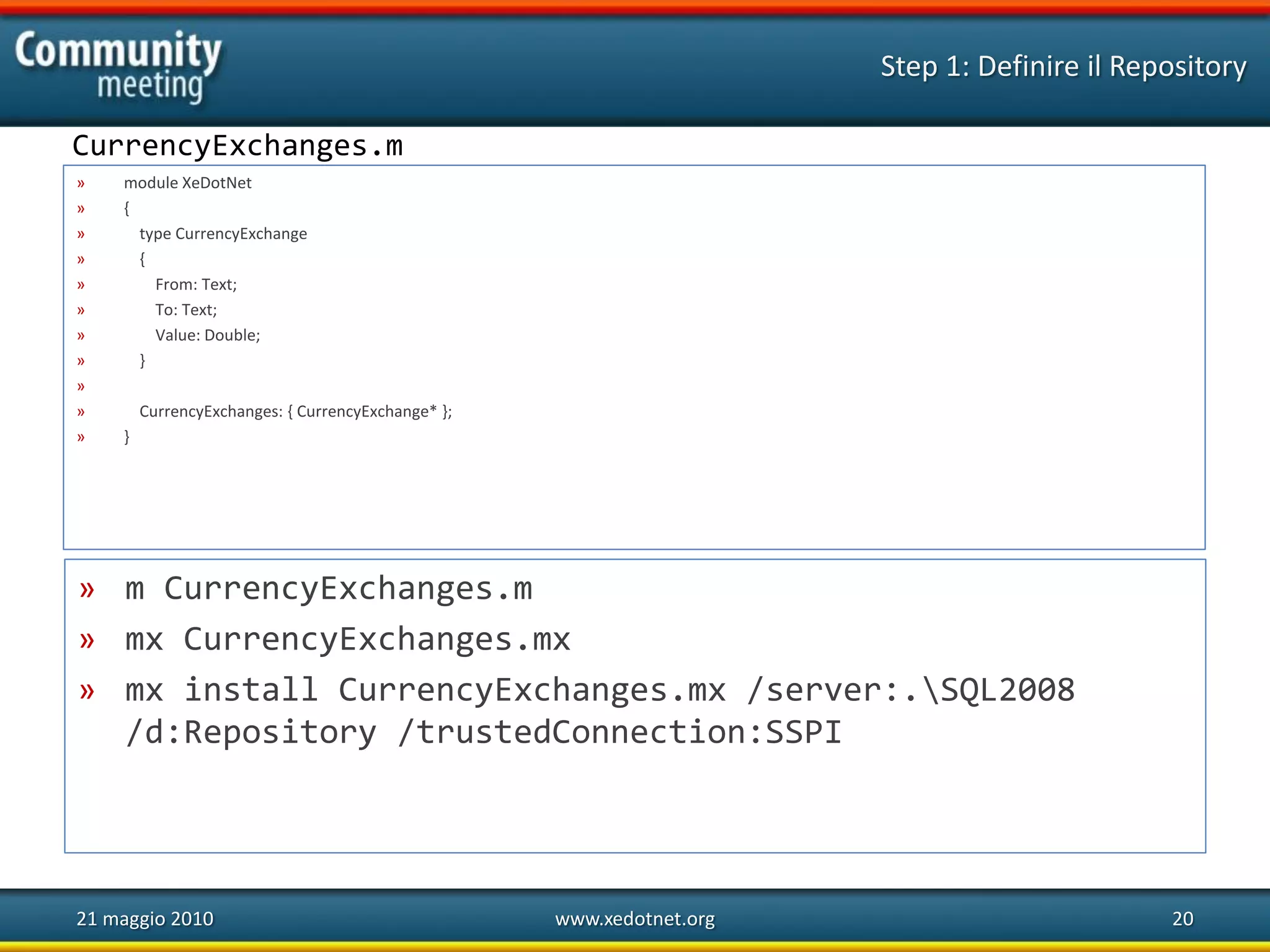

20. Step 1: Definire il Repository
CurrencyExchanges.m
» module XeDotNet
» {
» type CurrencyExchange
» {
» From: Text;
» To: Text;
» Value: Double;
» }
»
» CurrencyExchanges: { CurrencyExchange* };
» }
» m CurrencyExchanges.m
» mx CurrencyExchanges.mx
» mx install CurrencyExchanges.mx /server:.SQL2008
/d:Repository /trustedConnection:SSPI
21 maggio 2010 www.xedotnet.org 20

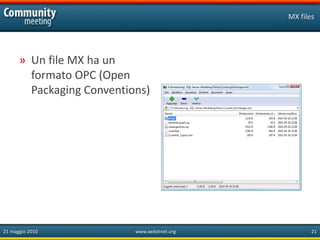

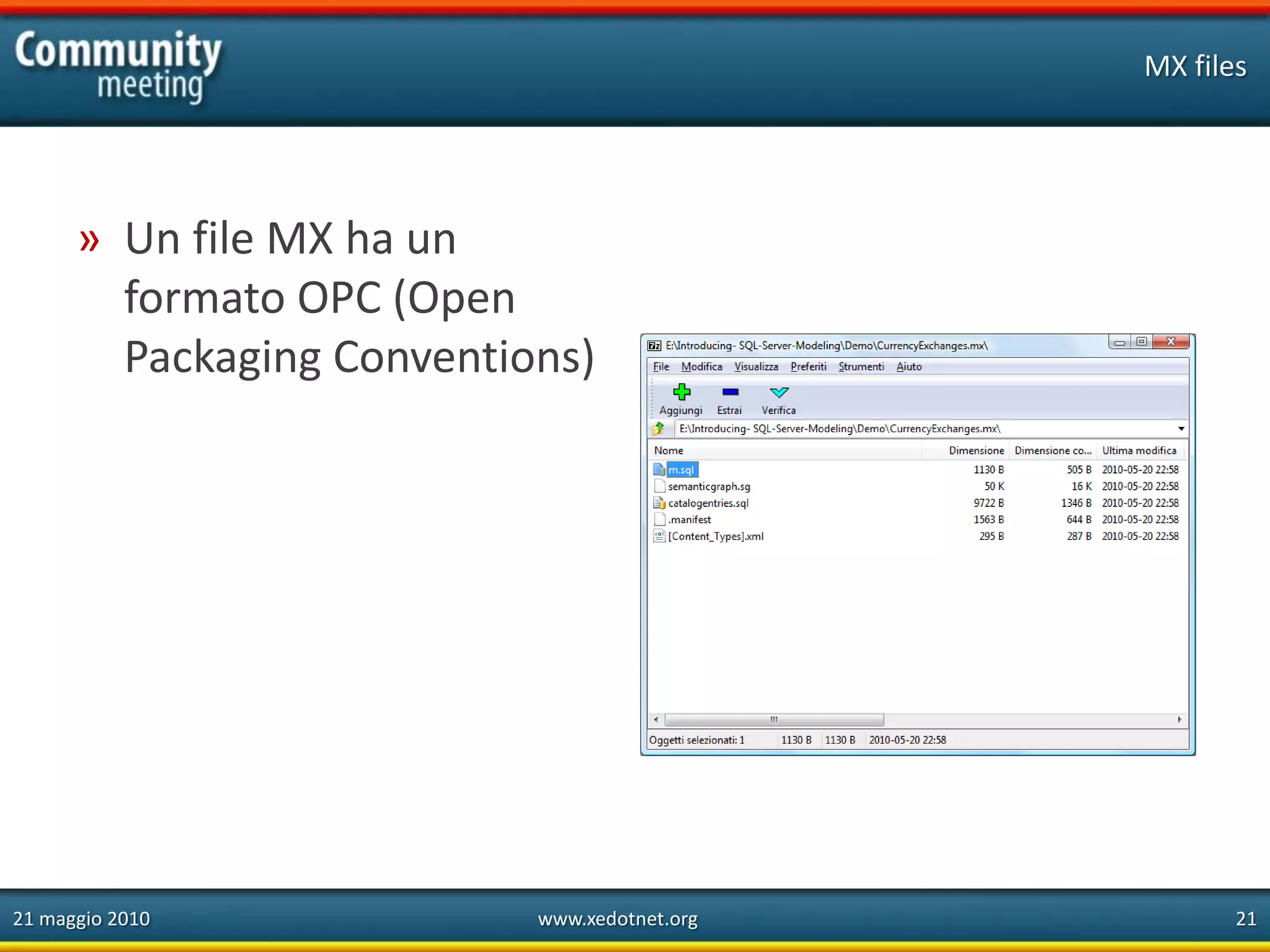

21. MX files
» Un file MX ha un
formato OPC (Open
Packaging Conventions)
21 maggio 2010 www.xedotnet.org 21

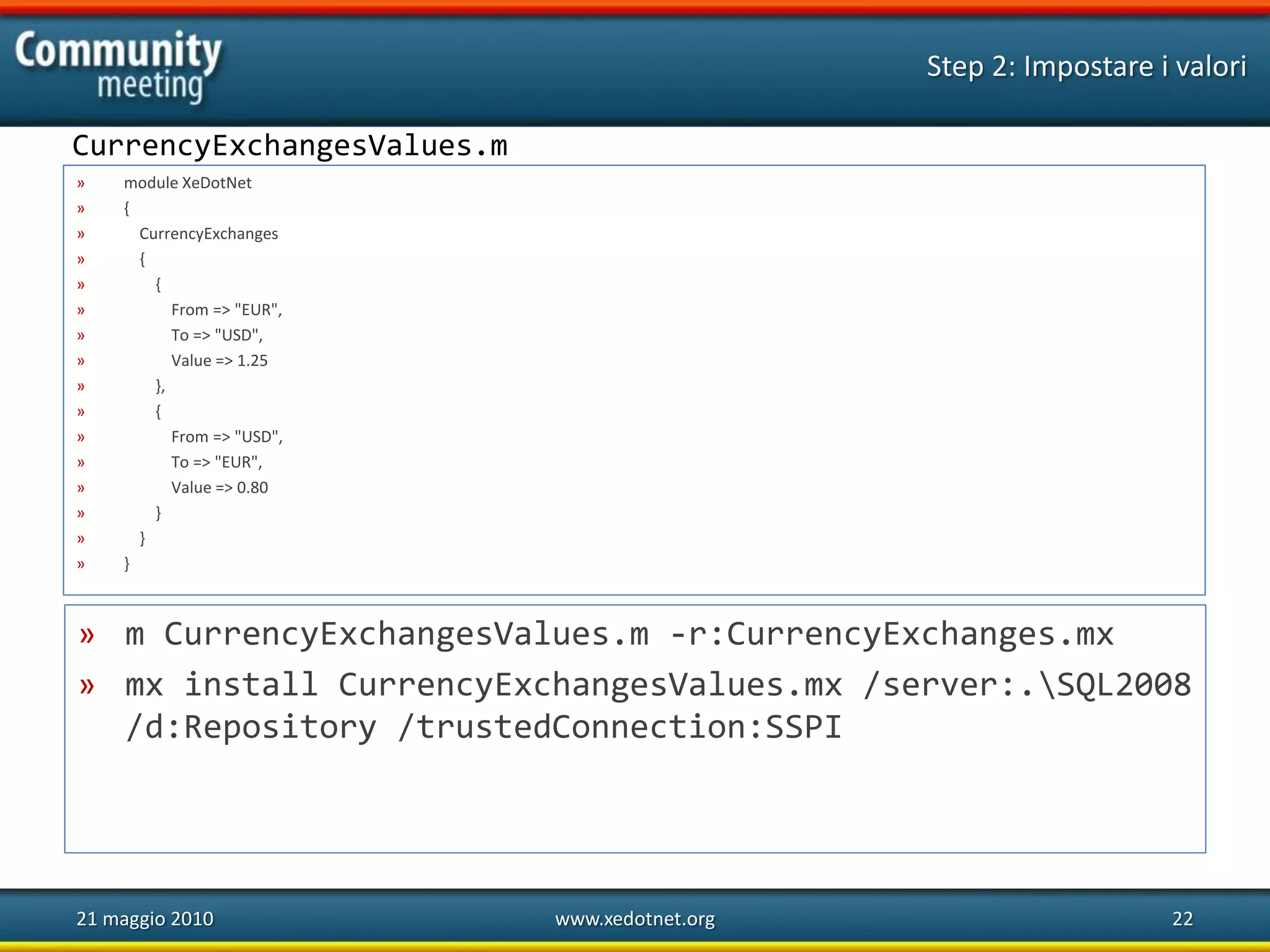

22. Step 2: Impostare i valori
CurrencyExchangesValues.m
» module XeDotNet
» {
» CurrencyExchanges
» {
» {
» From => "EUR",
» To => "USD",
» Value => 1.25
» },
» {
» From => "USD",
» To => "EUR",
» Value => 0.80
» }
» }
» }
» m CurrencyExchangesValues.m -r:CurrencyExchanges.mx
» mx install CurrencyExchangesValues.mx /server:.SQL2008
/d:Repository /trustedConnection:SSPI
21 maggio 2010 www.xedotnet.org 22

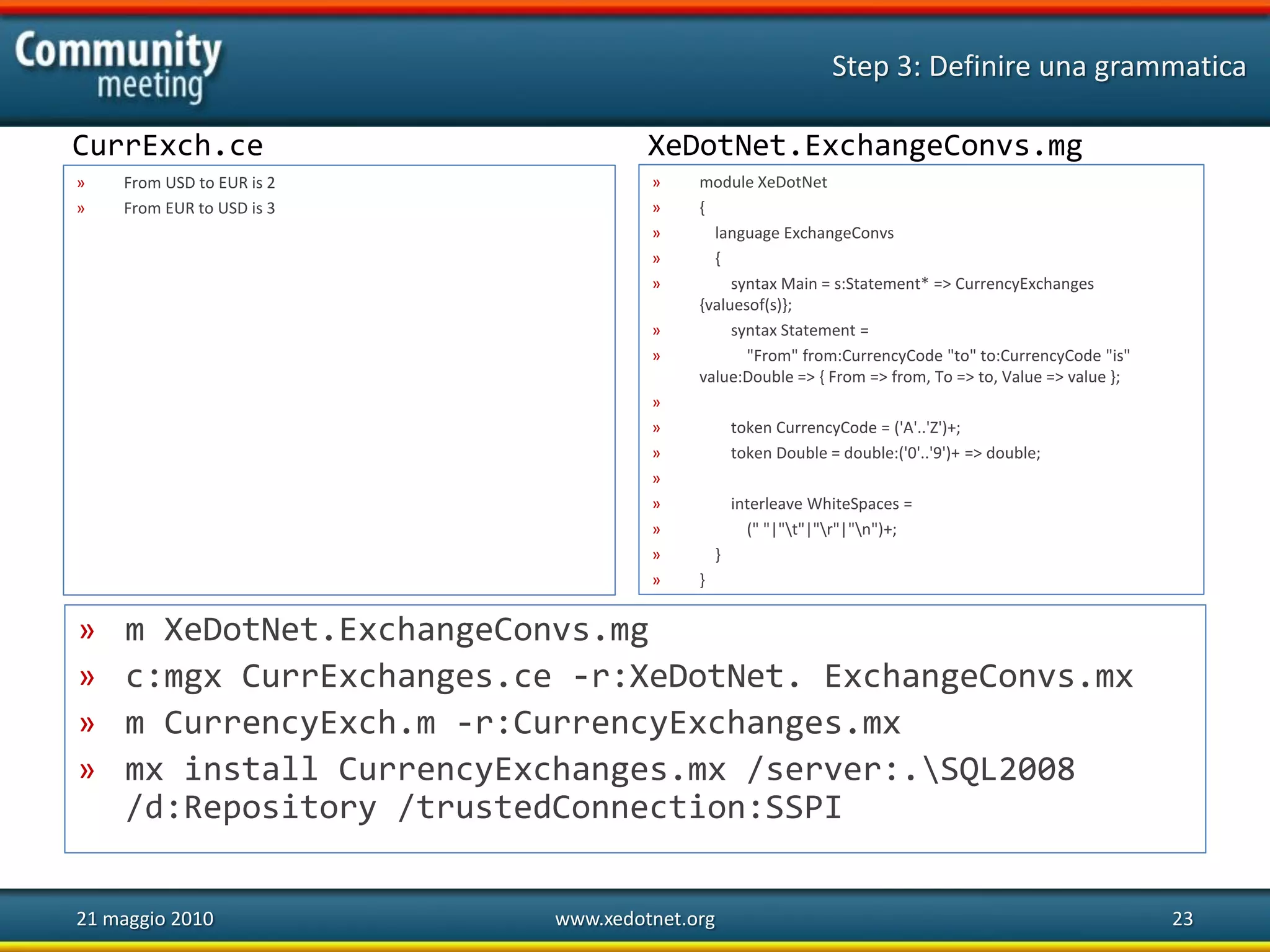

23. Step 3: Definire una grammatica
CurrExch.ce XeDotNet.ExchangeConvs.mg
» From USD to EUR is 2 » module XeDotNet
» From EUR to USD is 3 » {
» language ExchangeConvs
» {
» syntax Main = s:Statement* => CurrencyExchanges
{valuesof(s)};
» syntax Statement =
» "From" from:CurrencyCode "to" to:CurrencyCode "is"
value:Double => { From => from, To => to, Value => value };
»
» token CurrencyCode = ('A'..'Z')+;
» token Double = double:('0'..'9')+ => double;
»
» interleave WhiteSpaces =
» (" "|"t"|"r"|"n")+;
» }
» }
» m XeDotNet.ExchangeConvs.mg
» c:mgx CurrExchanges.ce -r:XeDotNet. ExchangeConvs.mx
» m CurrencyExch.m -r:CurrencyExchanges.mx
» mx install CurrencyExchanges.mx /server:.SQL2008
/d:Repository /trustedConnection:SSPI
21 maggio 2010 www.xedotnet.org 23

24. Introducing SQL Server Modeling
Conclusioni
In collaborazione con

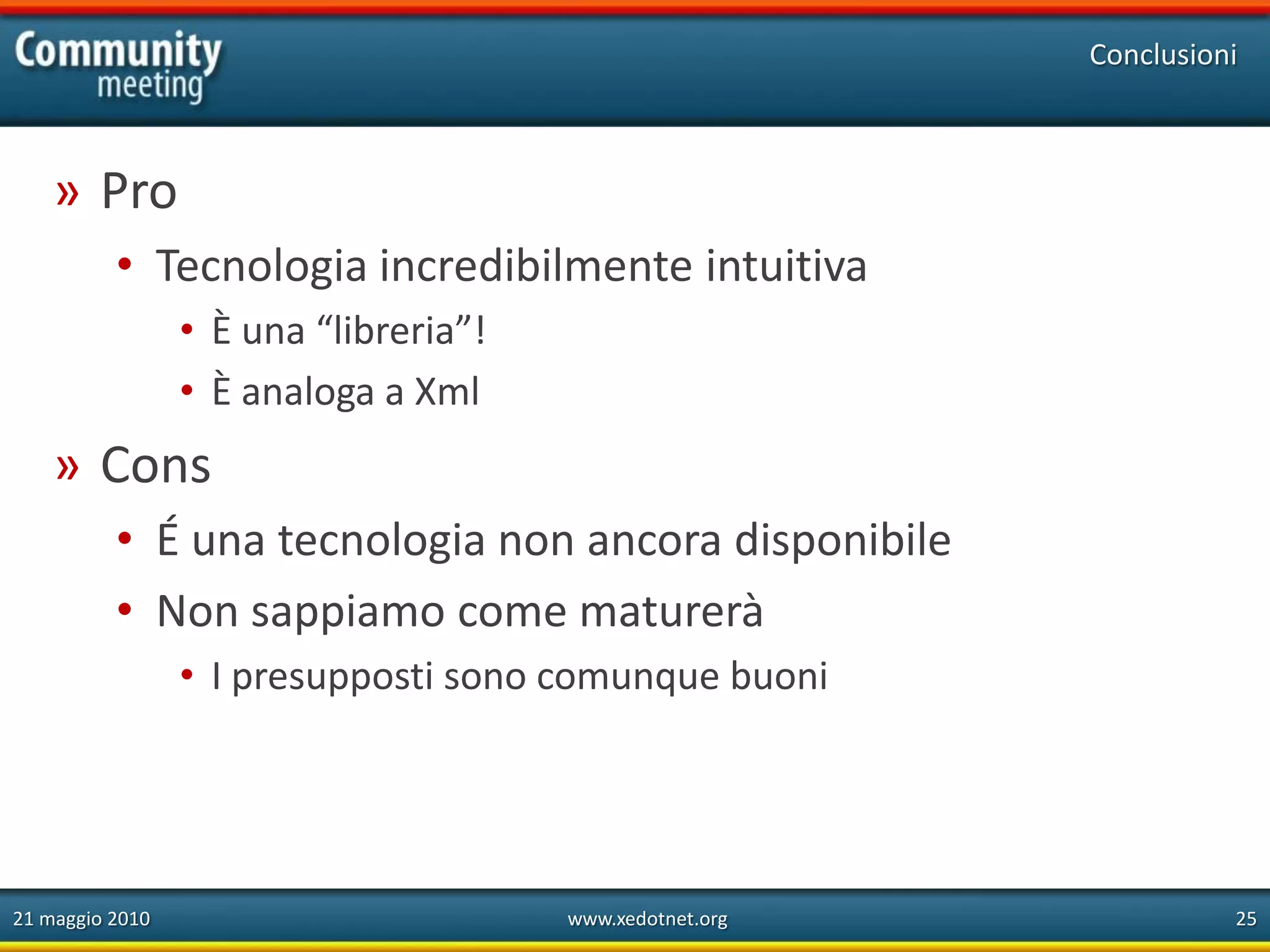

25. Conclusioni
» Pro
• Tecnologia incredibilmente intuitiva
• È una “libreria”!
• È analoga a Xml
» Cons
• É una tecnologia non ancora disponibile
• Non sappiamo come maturerà
• I presupposti sono comunque buoni
21 maggio 2010 www.xedotnet.org 25

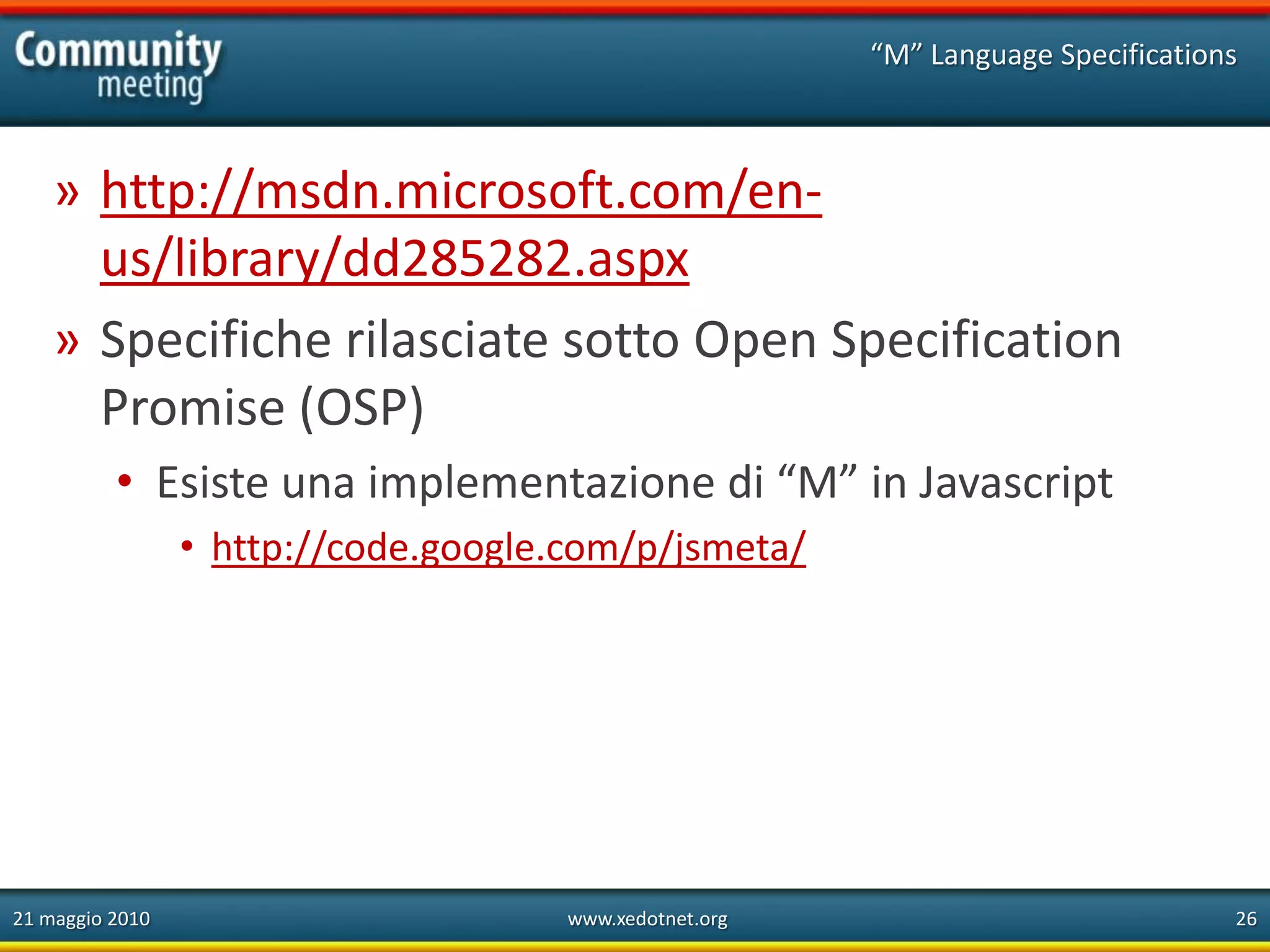

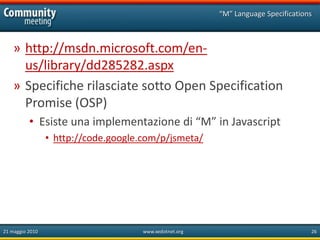

26. “M” Language Specifications
» http://msdn.microsoft.com/en-
us/library/dd285282.aspx
» Specifiche rilasciate sotto Open Specification
Promise (OSP)
• Esiste una implementazione di “M” in Javascript
• http://code.google.com/p/jsmeta/
21 maggio 2010 www.xedotnet.org 26

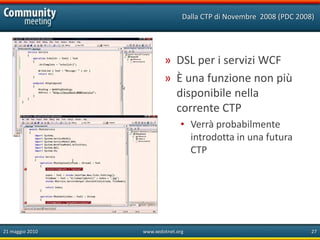

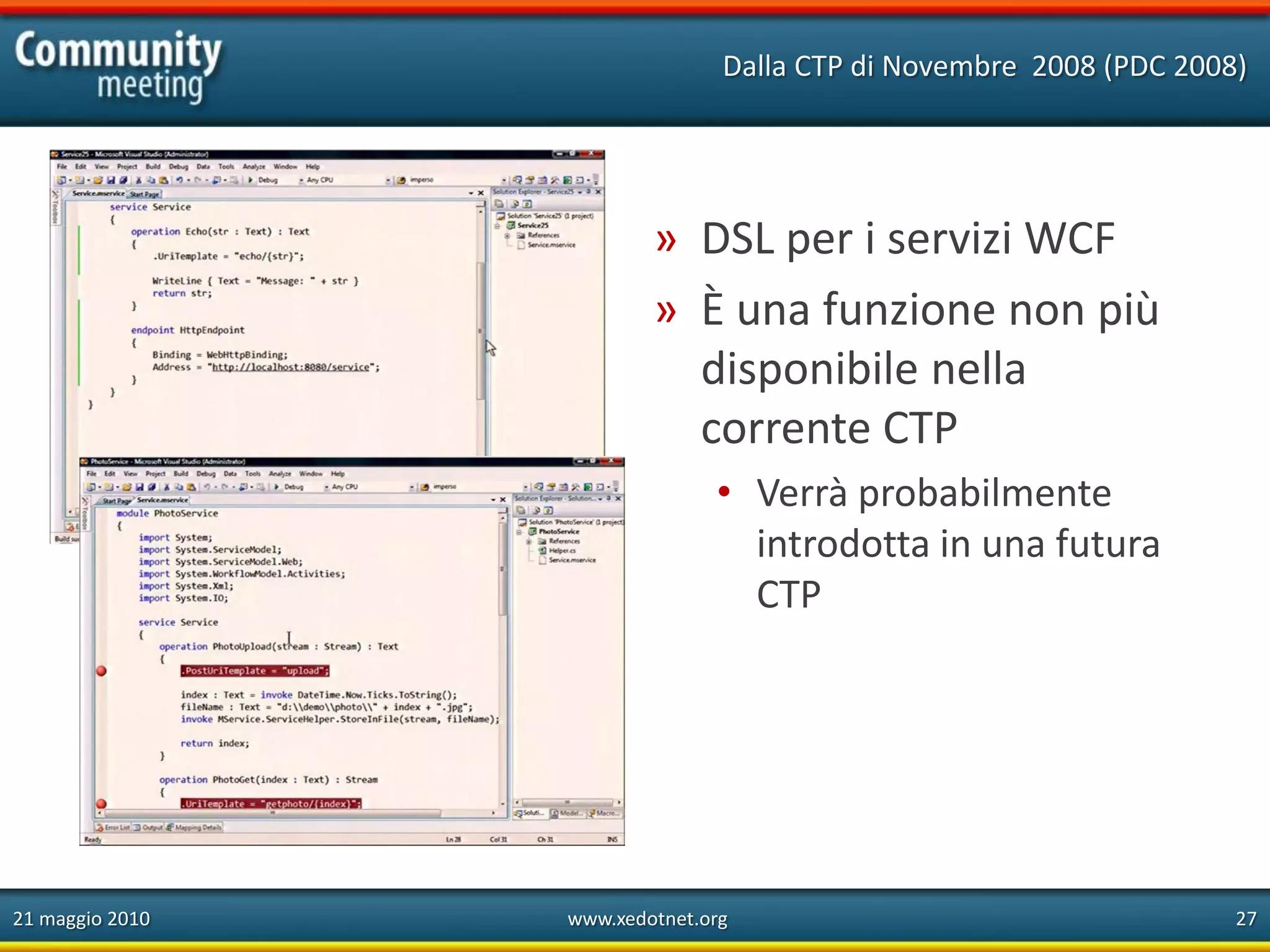

27. Dalla CTP di Novembre 2008 (PDC 2008)
» DSL per i servizi WCF
» È una funzione non più
disponibile nella
corrente CTP
• Verrà probabilmente
introdotta in una futura
CTP
21 maggio 2010 www.xedotnet.org 27

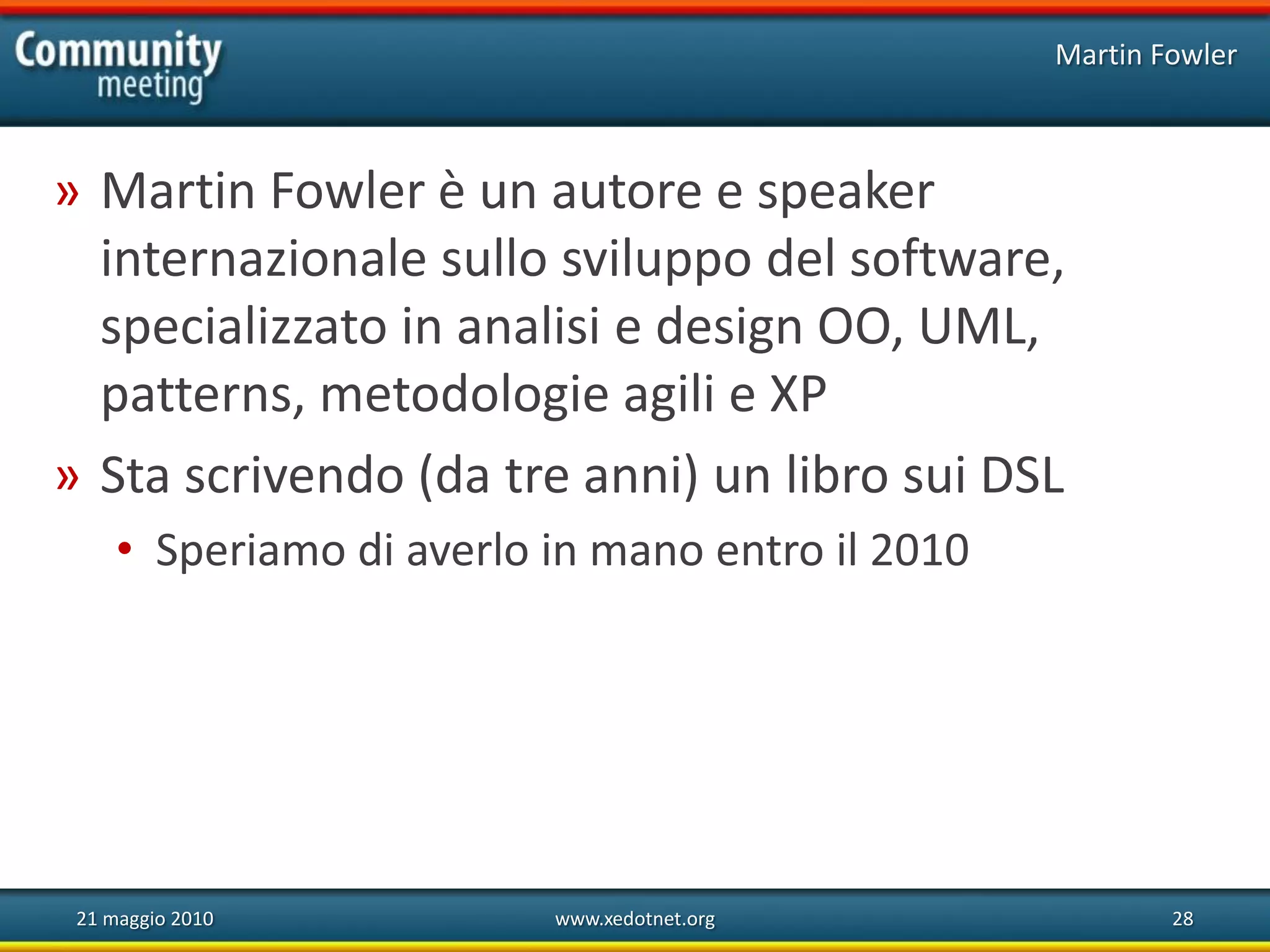

28. Martin Fowler
» Martin Fowler è un autore e speaker
internazionale sullo sviluppo del software,
specializzato in analisi e design OO, UML,
patterns, metodologie agili e XP
» Sta scrivendo (da tre anni) un libro sui DSL
• Speriamo di averlo in mano entro il 2010
21 maggio 2010 www.xedotnet.org 28

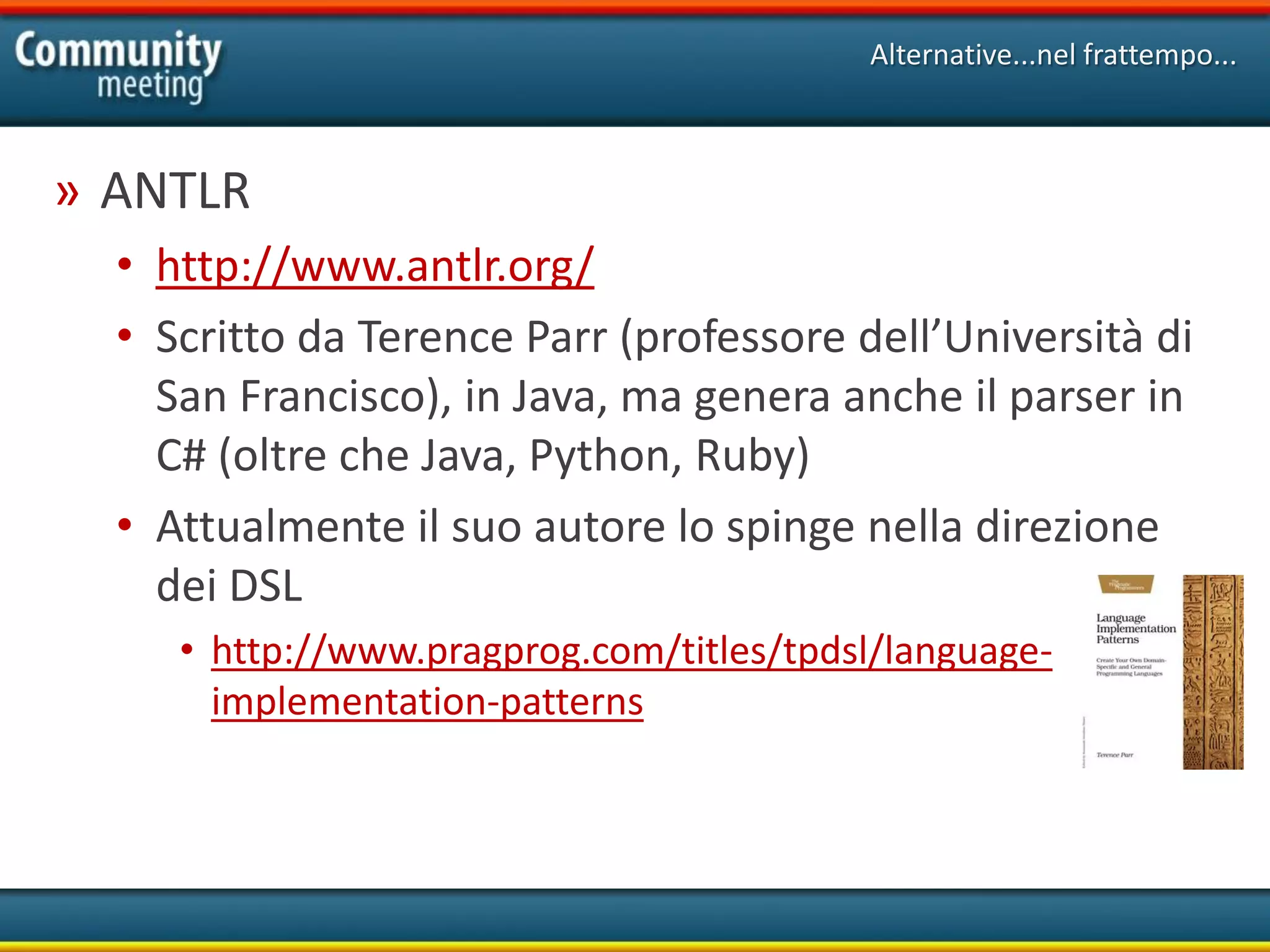

29. Alternative...nel frattempo...
» ANTLR
• http://www.antlr.org/
• Scritto da Terence Parr (professore dell’Università di
San Francisco), in Java, ma genera anche il parser in
C# (oltre che Java, Python, Ruby)
• Attualmente il suo autore lo spinge nella direzione
dei DSL
• http://www.pragprog.com/titles/tpdsl/language-
implementation-patterns

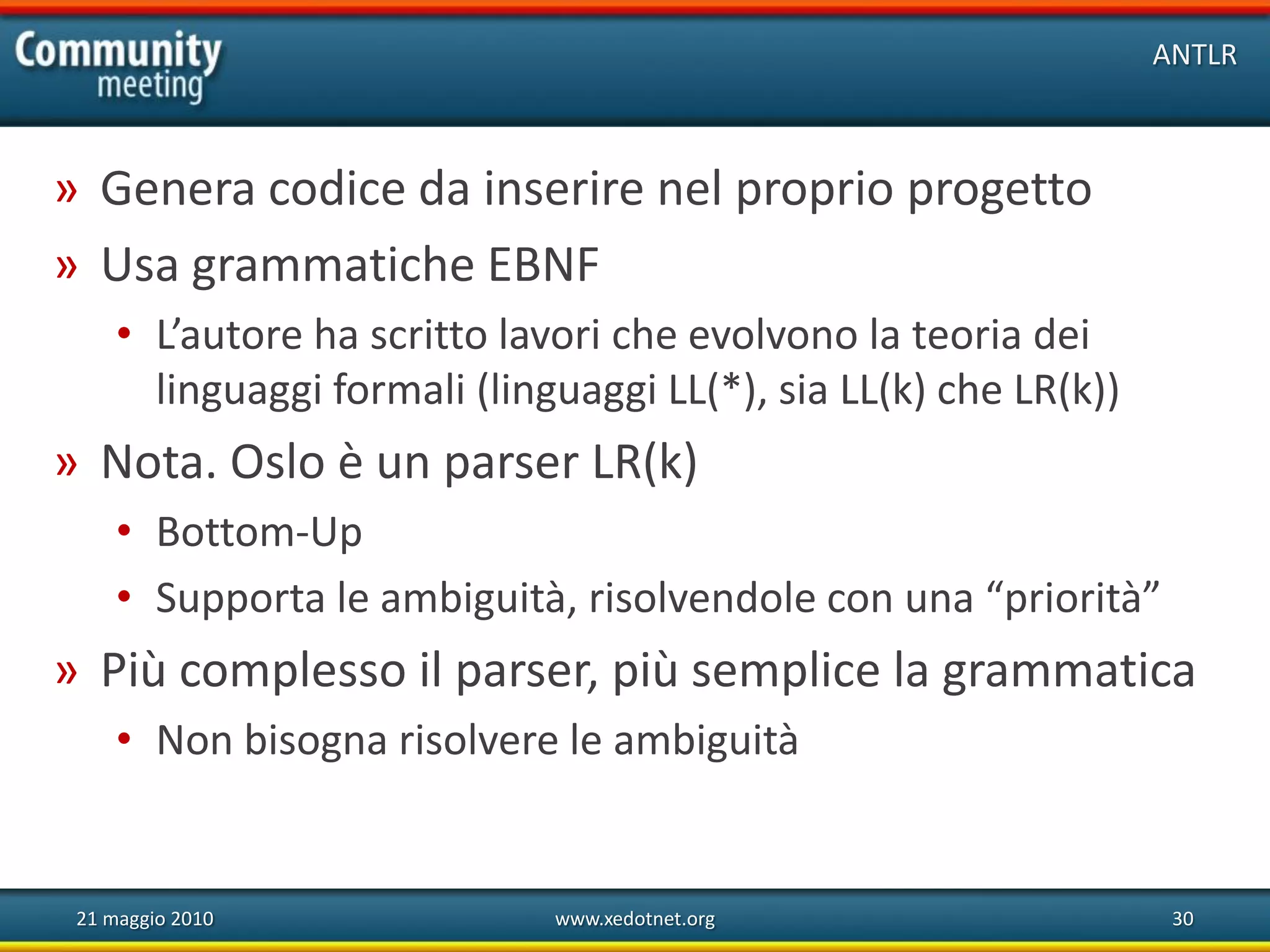

30. ANTLR
» Genera codice da inserire nel proprio progetto
» Usa grammatiche EBNF
• L’autore ha scritto lavori che evolvono la teoria dei
linguaggi formali (linguaggi LL(*), sia LL(k) che LR(k))
» Nota. Oslo è un parser LR(k)
• Bottom-Up
• Supporta le ambiguità, risolvendole con una “priorità”
» Più complesso il parser, più semplice la grammatica
• Non bisogna risolvere le ambiguità
21 maggio 2010 www.xedotnet.org 30

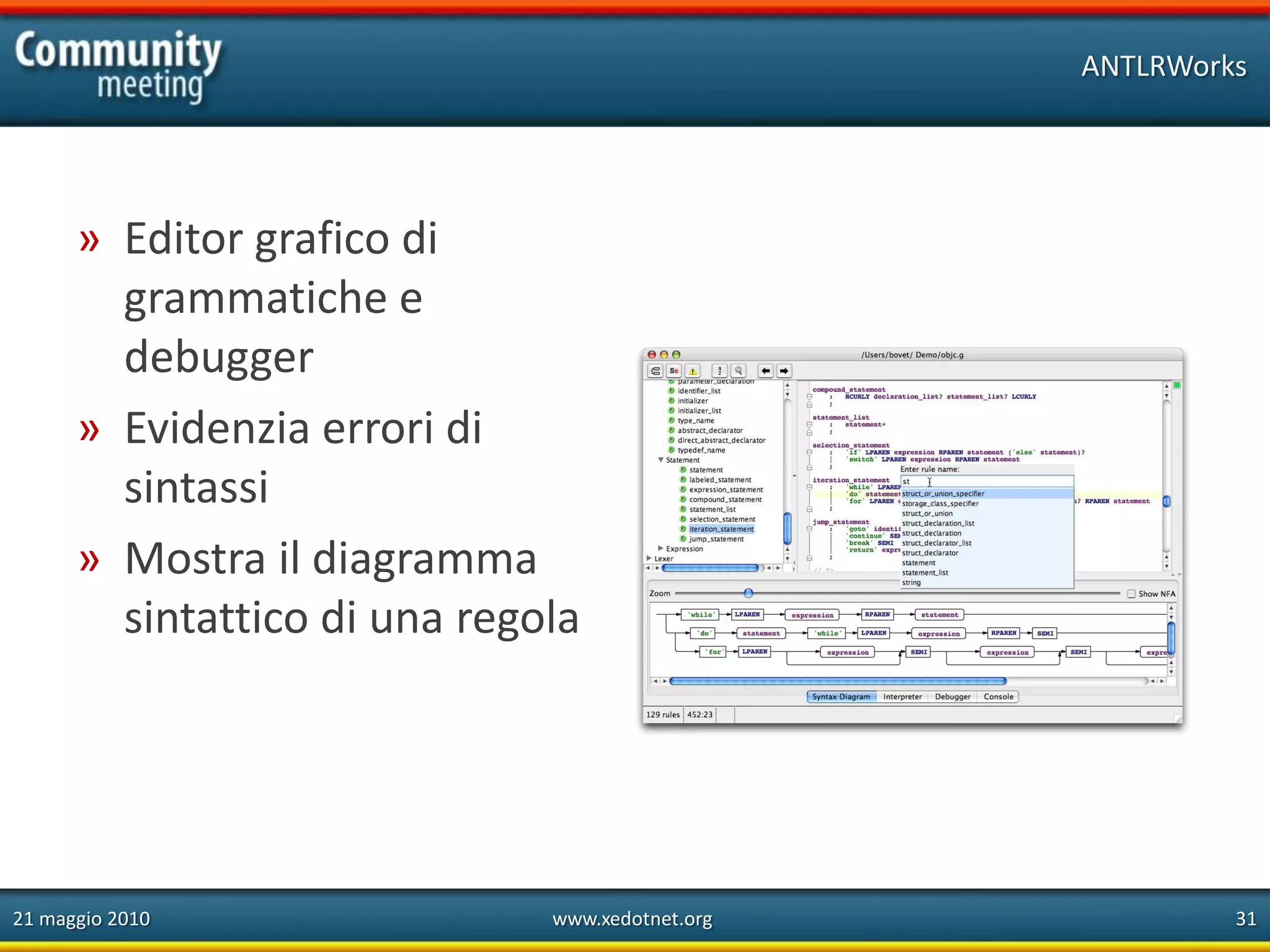

31. ANTLRWorks
» Editor grafico di
grammatiche e
debugger
» Evidenzia errori di
sintassi
» Mostra il diagramma
sintattico di una regola
21 maggio 2010 www.xedotnet.org 31

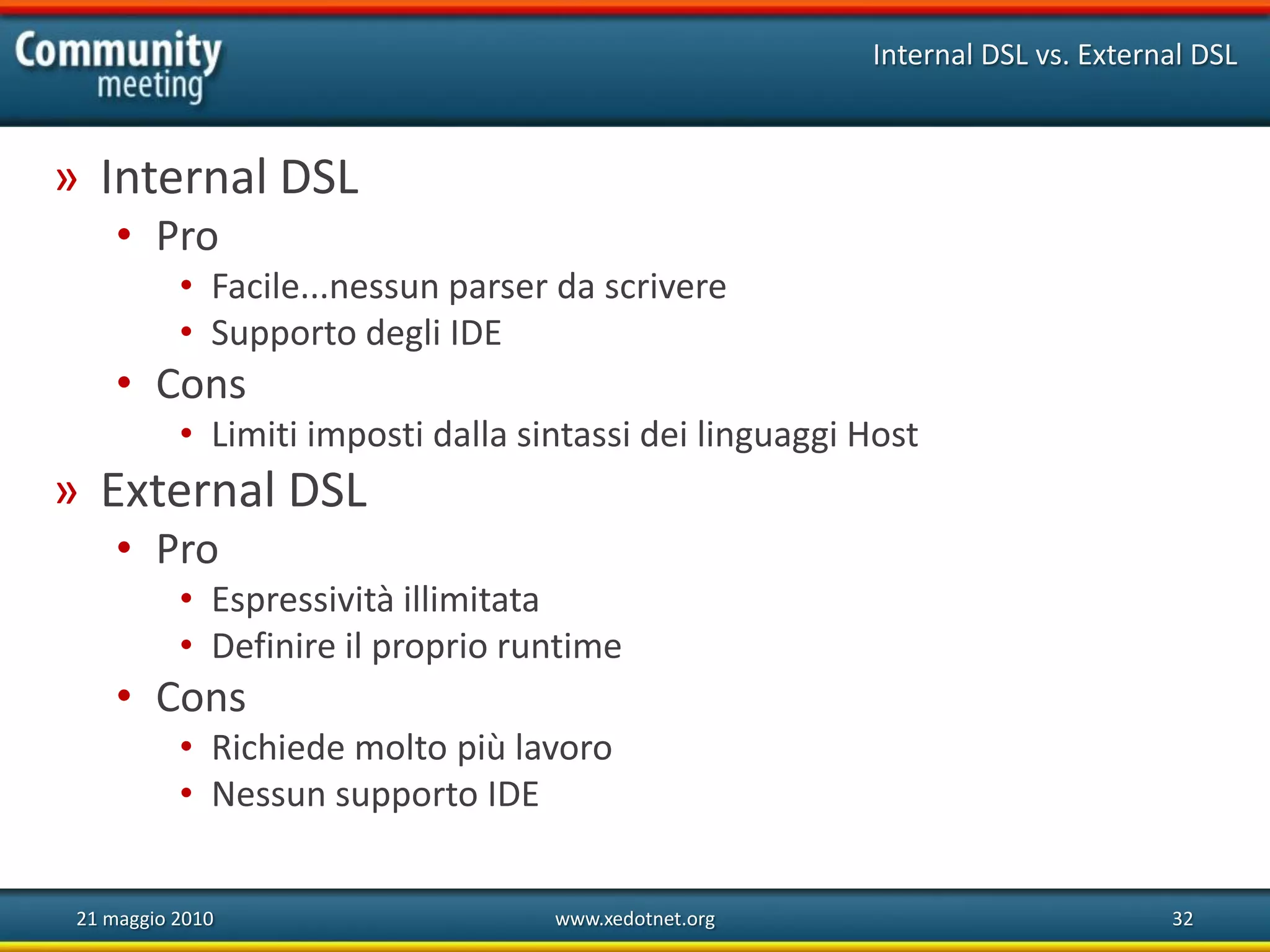

32. Internal DSL vs. External DSL
» Internal DSL
• Pro
• Facile...nessun parser da scrivere
• Supporto degli IDE
• Cons
• Limiti imposti dalla sintassi dei linguaggi Host
» External DSL
• Pro
• Espressività illimitata
• Definire il proprio runtime
• Cons
• Richiede molto più lavoro
• Nessun supporto IDE
21 maggio 2010 www.xedotnet.org 32

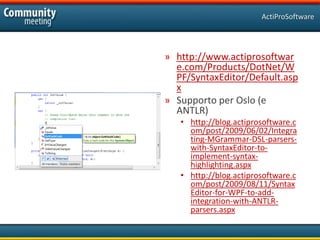

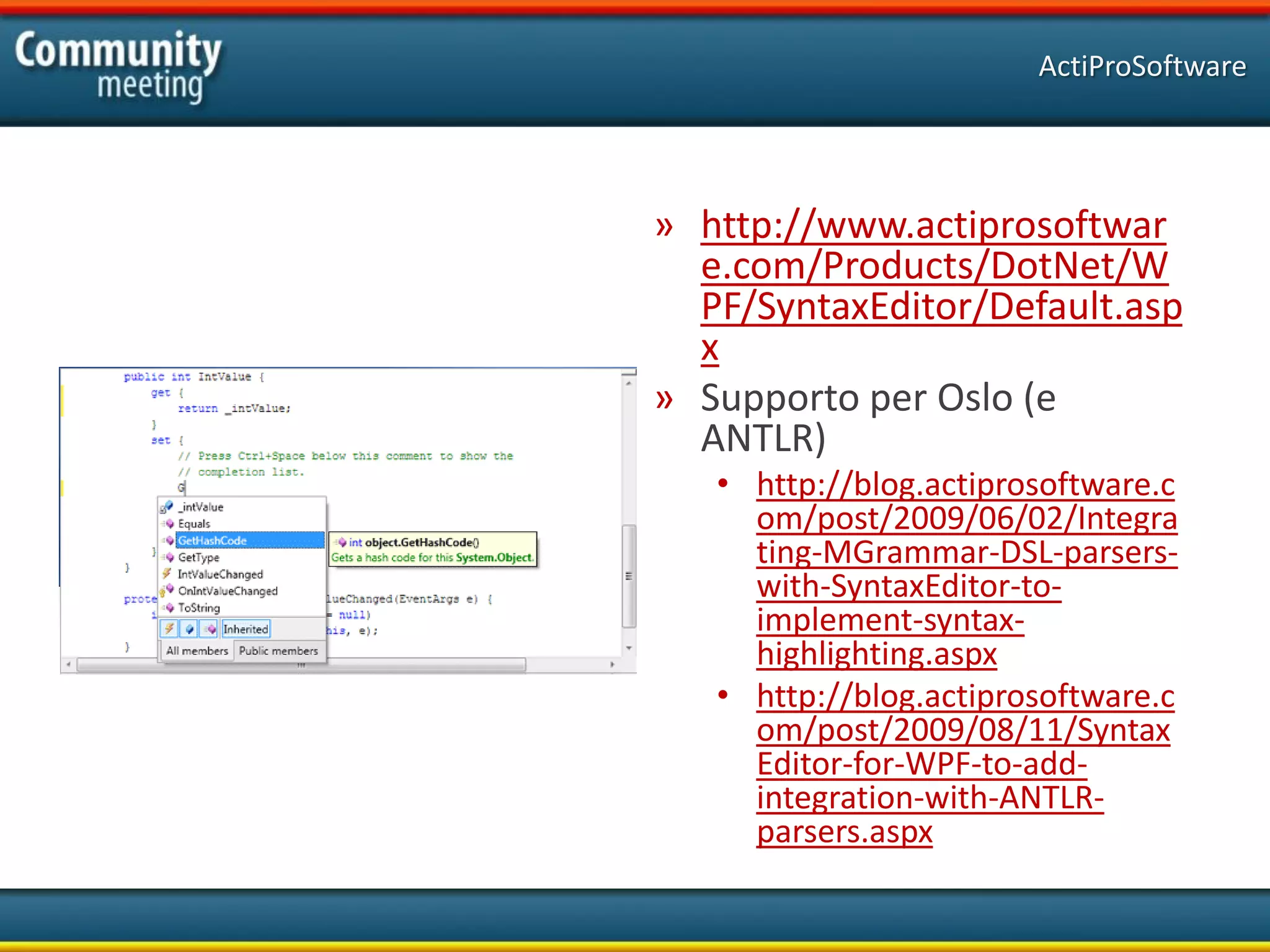

33. ActiProSoftware
» http://www.actiprosoftwar
e.com/Products/DotNet/W
PF/SyntaxEditor/Default.asp
x
» Supporto per Oslo (e
ANTLR)
• http://blog.actiprosoftware.c
om/post/2009/06/02/Integra
ting-MGrammar-DSL-parsers-
with-SyntaxEditor-to-
implement-syntax-
highlighting.aspx
• http://blog.actiprosoftware.c
om/post/2009/08/11/Syntax
Editor-for-WPF-to-add-
integration-with-ANTLR-
parsers.aspx

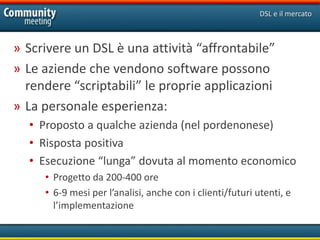

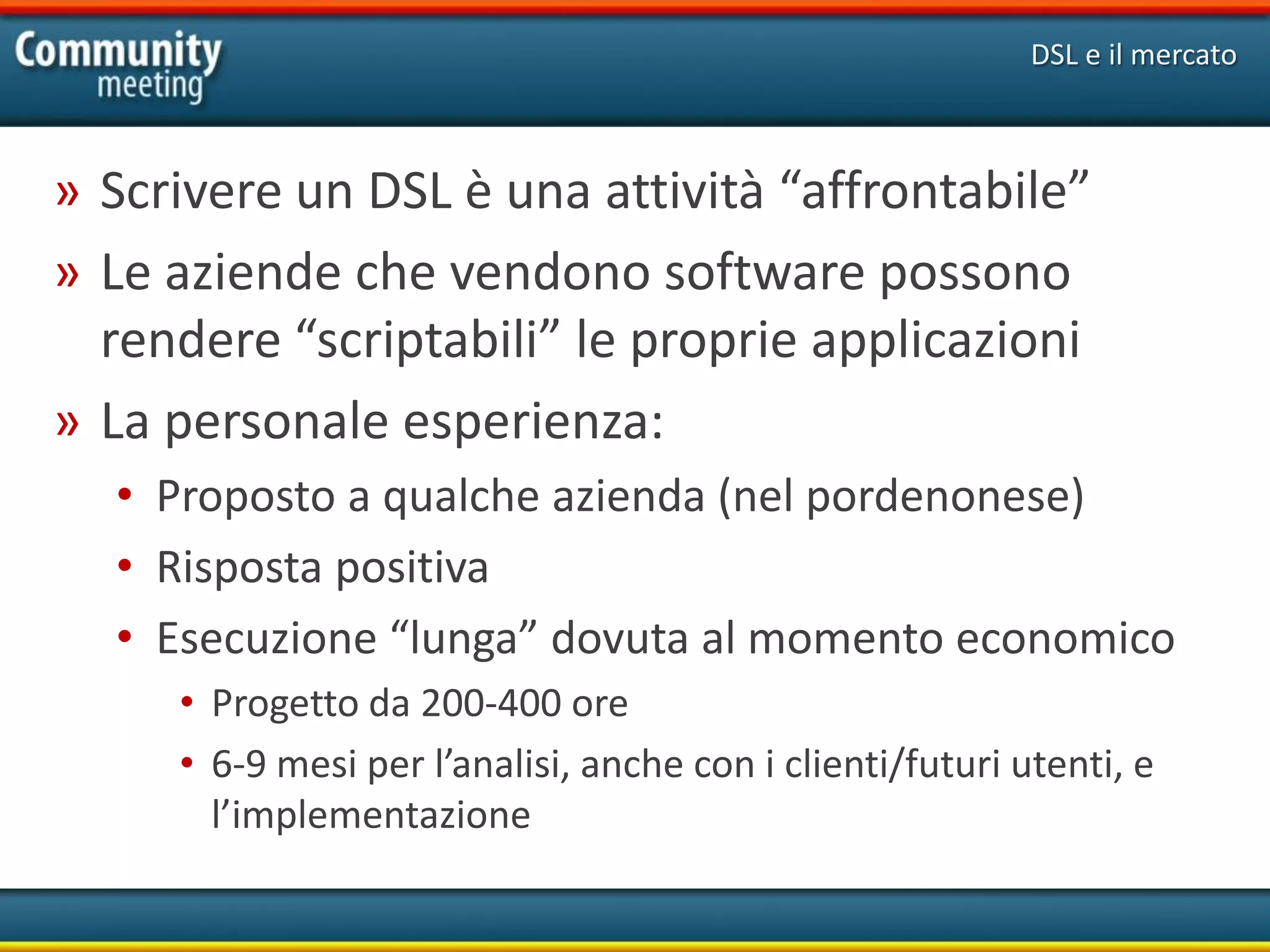

34. DSL e il mercato
» Scrivere un DSL è una attività “affrontabile”
» Le aziende che vendono software possono
rendere “scriptabili” le proprie applicazioni
» La personale esperienza:
• Proposto a qualche azienda (nel pordenonese)
• Risposta positiva
• Esecuzione “lunga” dovuta al momento economico
• Progetto da 200-400 ore
• 6-9 mesi per l’analisi, anche con i clienti/futuri utenti, e
l’implementazione

35. Introducing SQL Server Modeling
Q&A
In collaborazione con

36. Link
» Marco Parenzan
blog: http://blog.codeisvalue.com/
email: marco.parenzan@libero.it
web: http://www.codeisvalue.com/
twitter: marco_parenzan
slideshare: http://www.slideshare.com/marco.parenzan
21 maggio 2010 www.xedotnet.org 36
