инновент оборудование для систем дымоудаления 2008

2008

ВЕНТИЛЯТОРЫ ДЫМОУДАЛЕНИЯ: РАДИАЛЬНЫЕ,
ОСЕВЫЕ, КРЫШНЫЕ

ВЕНТИЛЯТОРЫ ПОДПОРА

ВОЗДУШНЫЕ ПРОТИВОДЫМНЫЕ ЗАВЕСЫ

КЛАПАНЫ ПРОТИВОДЫМНЫЕ
И ОГНЕЗАДЕРЖИВАЮЩИЕ

СОДЕРЖАНИЕ

СОДЕРЖАНИЕ

ОБОРУДОВАНИЕ ДЛЯ СИСТЕМ ДЫМОУДАЛЕНИЯ
1.1. Вентиляторы радиальные для дымоудаления В Ц14 46 ДУ ................................... 4
1.2. Вентиляторы радиальные для дымоудаления ВР80 75 ДУ................................... 11
1.3. Вентиляторы крышные для дымоудаления ВКР ДУ .............................................. 18
1.4. Вентиляторы осевые для дымоудаления ВО 13 284 ............................................. 21

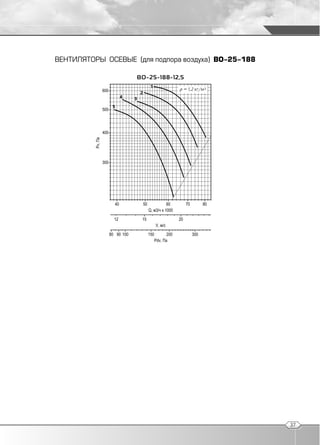

1.5. Вентиляторы осевые (для подпора воздуха) ВО 25 188 ...................................... 34
1.6. Воздушная противодымная завеса ВПЗ ИННОВЕНТ .......................................... 39

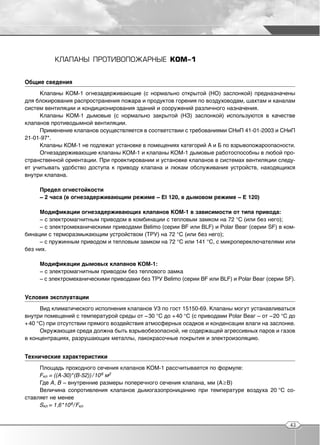

1.7. Клапаны огнезадерживающие типа КОМ 1 ............................................................ 43
1.8. Клапаны огнезадерживающие типа КЛОП 1.......................................................... 48
1.9. Клапаны противодымной вентиляции КДМ 2 ......................................................... 54
1.10. Клапаны огнезадерживающие АЗЕ МФ ................................................................. 58
1.11. Клапаны огнезадерживающие круглого сечения АЗЕ МФ ................................... 61
1.12. Клапаны огнезадерживающие с электромеханическим
приводом АЗЕ МФЭ .................................................................................................. 63
1.13. Клапаны обратные огнезадерживающие АЗЕ ....................................................... 66

3

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ДЛЯ ДЫМОУДАЛЕНИЯ
В Ц14 46 ДУ

Общие сведения
среднего давления
корпус спиральный поворотный
вперед загнутые лопатки
количество лопаток – 32
направление вращения – правое и левое

Назначение
для удаления образующихся при пожаре дымовоздушных смесей с темпе
ратурой до 400 °С в течение 120 минут и до 600 °С в течение 90 минут

Варианты изготовления

с рабочим колесом из нержавеющей стали (В Ц14 46 3,15ДУ 01…8ДУ 01)
для эксплуатации в течение 120 минут при температуре 400 °С и в течение
90 минут при температуре 600 °С
с рабочим колесом из углеродистой стали (В Ц14 46 3,15ДУ 02…8ДУ 02)
для эксплуатации в течение 120 минут при температуре 400 °С

Условия эксплуатации
Вентиляторы эксплуатируются в условиях умеренного (У) климата второй
категории размещения по ГОСТ 15150.
Температура окружающей среды от – 40 °С до +40 °С.
Температура среды, перемещаемой вентиляторами, 400 °С…600 °С.
Вентиляторы используются для перемещения невзрывоопасных дымо
воздушных смесей, не содержащих взрывчатых веществ, волокнистых и лип
ких материалов, токопроводящей пыли, агрессивных газов и паров в
концентрациях, разрушающих металлы и изоляцию.

4

В Ц14 46 ДУ

Частота вращения
рабочего колеса,
Двигатель Параметры в рабочей зоне
диаметр колеса
Относительный

вентилятора,
не более, кг.
об./мин.

Масса
Типоразмер
Мощность,

103 м3/час
Полное давление, Па

Произво
размер

вентилятора

ность,
дитель
Типо

кВт +20 °С +400 °С +600 °С

В Ц14 46 3,15ДУ 01 1,0 АИР80А6 0,75 920 1,3 3,5 300 355 130 146 131 119 46
В Ц14 46 3,15ДУ 02 АИР80А4 1,1 1395 2,05 2,75 730 810 318 352 245 272 47
АИР80В4 1,5 1395 2,75 3,80 810 860 352 374 272 289 47
АИР90L4 2,2 1395 3,80 4,80 860 875 396 405 306 313 51
1,05 АИР80А6 0,75 920 1,5 3,45 340 400 148 174 114 134 46
АИР80В6 1,1 920 3,45 3,95 400 395 174 172 134 133 48
АИР80В4 1,5 1395 2,33 3,65 780 900 340 392 262 302 48
АИР90L4 2,2 1395 3,65 5,5 900 920 392 405 302 313 53
АИР100S4 3,0 1410 5,0 6,1 920 930 405 409 313 316 70
В Ц14 46 4ДУ 01 1,0 АИР112М4 5,5 1430 4,0 7,63 1200 1545 530 680 400 525 102
В Ц14 46 4ДУ 02 АИР132S4 7,5 1440 7,63 10,3 1565 1530 690 670 532 520 108
1,05 АИР112МА6 3,0 950 2,4 7,96 520 720 230 315 170 245 103
АИР112М4 5,5 1430 4,5 7,43 1200 1525 530 670 400 519 102
АИР132S4 7,5 1440 7,43 8,9 1570 1665 690 730 534 566 108
АИР132М4 11,0 1450 8,9 12,22 1675 1630 740 710 570 554 113
В Ц14 46 5ДУ 01 1,0 АИР112МВ6 4,0 950 6,6 8,8 940 1050 415 460 320 357 145
В Ц14 46 5ДУ 02 АИР132S6 5,5 960 8,0 11,5 1070 1120 470 490 364 381 141
АИР132М6 7,5 970 11,5 14,0 1140 1150 500 510 388 391 151
АИР132М4 11,0 1460 9,4 11,0 2200 2380 968 1047 748 809 151
АИР160S4 15,0 1460 11,0 14,5 2380 2500 1047 1100 809 850 218
АИР160М4 18,5 1460 14,5 17,0 2500 2540 1100 1118 850 864 240
АИР180S4 22,0 1460 17,0 19,0 2560 2580 1126 1135 870 877 268
АИР180М4 30,0 1470 19,0 21,1 2580 2660 1135 1126 877 870 285
1,05 АИР160S6 11,0 970 7,5 16,5 1100 1290 559 568 877 870 218
АИР160S4 15,0 1460 11,0 14,0 2430 2670 1069 1175 432 439 218
АИР160М4 18,5 1460 14,0 16,0 2670 2780 1175 1223 826 908 232
АИР180S4 22,0 1470 16,0 18,7 2280 2890 1000 832 908 945 268
АИР180М4 30,0 1470 18,7 24,1 2890 2905 1263 1278 979 643 285
В Ц14 46 6,3ДУ 01 1,0 АИР160S8 7,5 730 9,5 17,5 860 1020 370 449 347 352 268
В Ц14 46 6,3ДУ 02 АИР160М8 11,0 730 17,5 21,3 1020 1035 449 455 520 580 293
АИР160S6 11,0 970 12,7 16,0 1540 1700 680 750 571 609 268
АИР160М6 15,0 970 16,0 21,0 1700 1790 739 788 612 619 293
АИР180М6 18,5 975 21,0 25,0 1800 1820 792 801 619 626 328
АИР200М6 22,0 975 25,0 28,5 1820 1840 801 810 320 371 345

5

В Ц14 46 ДУ


об./мин.

Масса
Мощность,

103 м3/час

Произво
размер


ность,
дитель
Типо

кВт +20 °С +400 °С +600 °С

В Ц14 46 6,3ДУ 01 1,05 АИР160S8 7,5 730 13,5 16,2 950 1090 400 480 320 371 268
В Ц14 46 6,3ДУ 02 АИР160М8 11,0 730 16,2 23,0 1090 1120 480 493 371 381 293
АИР160М6 15,0 970 14,6 19,0 1700 1900 748 836 578 646 300
АИР180М6 18,5 970 19,0 23,0 1900 1950 836 858 646 663 328
АИР200М6 22,0 975 23,0 26,5 1960 2000 858 880 663 680 345
АИР200L6 30,0 975 26,5 33,0 2000 2050 880 902 680 697 431
В Ц14 46 8ДУ 01 1,0 АИР200М8 18,5 730 18,5 28,2 1480 1510 651 664 503 513 426
В Ц14 46 8ДУ 02 АИР200L8 22,0 730 28,2 33,0 1510 1590 664 700 513 541 466
АИР225М8 30,0 730 33,0 41,5 1620 1650 713 726 551 561 601
АИР225М6 37,0 980 26,0 32,0 2400 2600 1056 1141 816 884 601
АИР250S6 45,0 985 32,0 38,0 2600 2750 1144 1210 884 935 676
1,05 АИР200М8 18,5 730 22,6 27,0 1470 1600 647 704 500 544 426
АИР200L8 22,0 730 27,0 31,0 1600 1650 704 726 544 561 466
АИР225М8 30,0 735 31,0 39,0 1680 1740 739 766 571 592 600
АИР250S8 37,0 740 39,0 46,0 1740 1760 766 774 592 598 676
АИР250М8 45,0 740 46,0 51,5 1780 1790 783 788 605 609 706

[ Аэродинамические характеристики ]

В Ц14 46 3,15 ДУ В Ц14 46 3,15 ДУ
D = Dном D = 1,05 Dном

6

В Ц14 46 ДУ


В Ц14 46 4 ДУ В Ц14 46 4 ДУ

В Ц14 46 5 ДУ В Ц14 46 5 ДУ

7

В Ц14 46 ДУ


В Ц14 46 6,3 ДУ В Ц14 46 6,3 ДУ

В Ц14 46 8 ДУ В Ц14 46 8 ДУ

8

В Ц14 46 ДУ

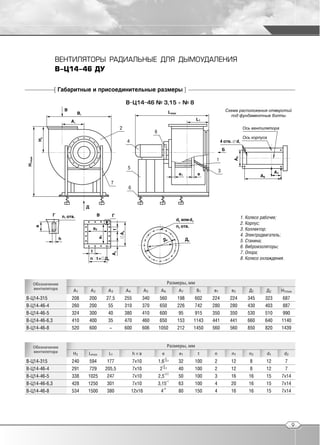

[ Габаритные и присоединительные размеры ]

В Ц14 46 № 3,15 ÷ № 8

1. Колесо рабочее;
2. Корпус;
3. Коллектор;
4. Электродвигатель;
5. Станина;
6. Виброизоляторы;
7. Опора;
8. Колесо охлаждения.

Обозначение Размеры, мм
вентилятора A1 A2 A3 A4 A5 A6 A7 B1 в1 в2 Д1 Д2 H1 max
В Ц14 315 208 200 27,5 255 340 560 198 602 224 224 345 323 687
В Ц14 46 4 260 200 55 310 370 650 226 742 280 280 430 403 887
В Ц14 46 5 324 300 40 380 410 600 95 915 350 350 530 510 990
В Ц14 46 6,3 410 400 35 470 460 650 153 1143 441 441 660 640 1140
В Ц14 46 8 520 600 – 600 606 1050 212 1450 560 560 850 820 1439

вентилятора H2 Lmax L1 h×в e e1 t n n1 n2 d1 d2
+2
В Ц14 315 240 594 177 7x10 1,6 0,3
32 100 2 12 8 12 7
+2
В Ц14 46 4 291 729 205,5 7x10 2 0,3 40 100 2 12 8 12 7
+2,5
В Ц14 46 5 338 1025 247 7x10 2,5 50 100 3 16 16 15 7x14
+1
В Ц14 46 6,3 428 1250 301 7x10 3,15 63 100 4 20 16 15 7x14
+4
В Ц14 46 8 534 1500 380 12x16 4 80 150 4 16 16 15 7x14

9

В Ц14 46 ДУ

[ Положение корпуса ]

Правого вращения

Левого вращения

Размеры, мм
Пр0°, Л0° Пр45°, Л45° Пр90°, Л90° Пр135°, Л135° Пр180°, Л180° Пр270°, Л270° Пр315°, Л315°
B b H B b H B b H B b H B b H B b H B b H
В Ц14 46 3,15 602 238 245 515 218 413 516 277 342 670 258 297 602 253 295 516 277 238 670 258 218
В Ц14 46 4 742 301 291 648 273 500 642 351 428 856 322 376 742 313 363 642 351 301 856 322 273

Пр0°, Л0° Пр45°, Л45° Пр90°, Л90° Пр135°, Л135° Пр270°, Л270° Пр315°, Л315°
B b H B b H B b H B b H B b H B b H
В Ц14 46 5 915 389 345 940 357 612 790 454 526 1032 420 482 790 454 389 1032 420 357
В Ц14 46 6,3 1143 487 428 1052 447 760 985 564 656 1286 526 605 985 564 487 1286 526 447
В Ц14 46 8 1450 614 534 1328 564 965 1247 714 836 1629 664 764 1247 714 614 1629 664 564

Для вентиляторов В Ц14 46 5ДУ…8ДУ положение корпуса Пр180° и Л180° по спец. заказу.

10

ВР80 75 ДУ

среднего давления
корпус спиральный поворотный
назад загнутые лопатки
направление вращения – правое и левое

для удаления образующихся при пожаре дымовоздушных смесей с темпе
ратурой до 400 °С в течение 120 минут и до 600 °С в течение 90 минут


с рабочим колесом из нержавеющей стали (ВР80 75 3,15ДУ 01÷12,5ДУ 01)
для эксплуатации в течение 120 минут при температуре 400 °С и в течение
90 минут при температуре 600 °С
с рабочим колесом из углеродистой стали (ВР80 75 3,15ДУ 02÷12,5ДУ 02)
для эксплуатации в течение 120 минут при температуре 400 °С

Вентиляторы эксплуатируются в условиях умеренного (У) климата второй
категории размещения по ГОСТ 15150.
Температура окружающей среды от – 40 °С до + 40 °С.
Вентиляторы используются для перемещения невзрывоопасных дымо
воздушных смесей, не содержащих взрывчатых веществ, волокнистых и лип
ких материалов, токопроводящей пыли, агрессивных газов и паров в
концентрациях, разрушающих металлы и изоляцию.

11

ВР80 75 ДУ


об./мин.

Масса
Мощность,

103 м3/час

Произво
размер


ность,
дитель
Типо

кВт +20 °С +400 °С +600 °С

ВР80 75 3,15ДУ 01 1,0 АИР80А2 1,5 2850 1,7 3,7 1390 810 604 350 460 270 43
ВР80 75 3,15ДУ 02 1,05 АИР80А2 1,5 2850 1,9 4,2 1530 890 665 380 510 290 43
АИР80В2 2,2 2850 1,9 4,2 1530 890 665 380 510 290 43
ВР80 75 4ДУ 01 1,0 АИР100S2 4,0 2880 3,4 7,0 2300 1200 1012 528 782 408 86
ВР80 75 4ДУ 02 1,05 АИР100L2 5,5 2900 3,9 8,1 2500 1580 1100 695 850 537 93
АИР112М2 7,5 2900 3,9 8,1 2500 1580 1100 695 850 537 100
ВР80 75 5ДУ 01 1,0 АИР90L4 2,2 1390 4,0 8,2 910 550 400 242 309 187 98
ВР80 75 5ДУ 02 1,05 АИР80А6 0,75 920 3,0 6,1 420 250 185 110 143 85 93
АИР90L4 2,2 1390 5,0 9,5 1000 600 440 264 340 204 98
АИР100S4 3,0 1390 5,0 9,5 1000 600 440 264 340 204 115
ВР80 75 6,3ДУ 01 1,0 АИР112М4 5,5 1460 8,0 16,4 1450 870 638 383 493 296 183
ВР80 75 6,3ДУ 02 1,05 АИР132S4 7,5 1455 9,3 19,0 1600 950 1600 950 704 418 190
ВР80 75 8ДУ 01 1,0 АИР132S6 5,5 960 9,0 22,0 1000 490 440 216 340 167 287
ВР80 75 8ДУ 02 1,05 АИР132S6 5,5 960 10,4 25,5 1100 540 484 238 374 184 287
АИР132М6 7,5 960 10,4 25,5 1100 540 484 238 374 184 292
ВР80 75 10ДУ 01 1,0 АИР160S8 7,5 730 15,1 32,1 880 460 387 202 299 156 570
ВР80 75 10ДУ 02 АИР160М8 11 730 15,1 32,1 880 460 387 202 299 156 594
АИР160М6 15 975 20,3 42,3 1330 810 585 356 452 275 599
АИР180М6 18,5 975 20,3 42,3 1330 810 585 356 452 275 618
АИР200М6 22 975 20,3 42,3 1330 810 585 356 452 275 644
ВР80 75 12,5ДУ 01 1,0 АИР200L8 22 735 30,1 62,7 1370 720 603 317 466 245 868
ВР80 75 12,5ДУ 02 АИР225М8 30 735 30,1 62,7 1370 720 603 317 466 245 1002

12

ВР80 75 ДУ


ВР80 75 3,15 ДУ ВР80 75 3,15 ДУ

ВР80 75 4 ДУ
D = 1,05 Dном

ВР80 75 4 ДУ
D = Dном

13

ВР80 75 ДУ


ВР80 75 5 ДУ ВР80 75 5 ДУ

ВР80 75 6,3 ДУ ВР80 75 6,3 ДУ

14

ВР80 75 ДУ


ВР80 75 8 ДУ ВР80 75 8 ДУ

ВР80 75 10 ДУ ВР80 75 12,5 ДУ
D = Dном D = Dном

15

ВР80 75 ДУ


1. Корпус;
3. Коллектор;
4. Станина;

вентилятора A1 A2 A3 A4 A5 A6 A7 A8 B1 H2 Hmax L1 Lmax t
ВР80 75 3,15 208 200 27,5 255 340 145 560 – 656 240 535,5 177 596 100
ВР80 75 4 260 200 55 310 370 174 650 – 742 291 656,5 205,5 706 100
ВР80 75 5 324 300 40 380 410 95 600 – 915 346 996 252 760 100
ВР80 75 6,3 410 400 35 470 460 153 650 – 1143 428 1148 308,5 1055 100
ВР80 75 8 520 600 – 600 606 205 1050 – 1448 534 1439 378 1179 150
ВР80 75 10 734 750 – 750 840 345 1260 630 1919 658 1834 435 1440 150
ВР80 75 12,5 794 750 87,5 925 1080 360 1535 785 2206,5 801 2176 542,5 1802 125

вентилятора e e1 e2 n n1 n2 n3 в Д Д1 d1 d2 d3 d4
+3,4
ВР80 75 3,15 3,2±2,5 1,6+3,8 13 4,0 2 8 12 4 224 323 345 7 7x10 12 7
+4,5
ВР80 75 4 4+2,8 2+4,4 16 5 2 8 12 4 280 403 430 7 7x10 12 7
ВР80 75 5 5+1,0 2,5+4,4 20±1,5 3 16 16 4 350 510 530 7x14 7x10 15 7
ВР80 75 6,3 66,3±1,0 3,15+4,4 25,2±2 4 16 20 4 441 640 660 7x14 7x10 15 7
ВР80 75 8 8±2 4+4,4 32±2 4 16 16 4 560 820 850 10x14 12x16 15 10
ВР80 75 10 10±6 5+3 40±3 5 24 20 6 700 1005 1050 13x20 12x16 18 13
ВР80 75 12,5 12,5±6 6,3+3 50±3 6 24 28 6 875 1255 1300 13x20 12x16 18 13

16

ВР80 75 ДУ

[ Положение корпуса ]

Правого вращения

Левого вращения

Пр0°, Л0° Пр45°, Л45° Пр90°, Л90° Пр135°, Л135° Пр180°, Л180° Пр270°, Л270° Пр315°, Л315°
B b H B b H B b H B b H B b H B b H B b H
ВР80 75 3,15 656 238 240 515 218 413 516 277 342 670 258 297 602 253 295 516 277 238 670 258 218
ВР80 75 4 742 301 291 648 273 500 642 351 428 856 322 376 742 313 363 642 351 301 856 322 273

Пр0°, Л0° Пр45°, Л45° Пр90°, Л90° Пр135°, Л135° Пр270°, Л270° Пр315°, Л315°
B b H B b H B b H B b H B b H B b H
ВР80 75 5 915 389 346 940 357 612 790 454 526 1032 420 482 790 454 389 1032 420 357
ВР80 75 6,3 1143 487 428 1052 447 760 985 564 656 1286 526 605 985 564 487 1286 526 447
ВР80 75 8 1448 614 534 1328 564 965 1247 714 836 1629 664 764 1247 714 614 1629 664 564
ВР80 75 10 1919 785 658 1642 695 1191 1528 888 1044 2012 820 951 – – – 2012 820 695
ВР80 75 12,5 2207 925 801 2060 880 1490 1908 1107 1294 2520 1030 1180 – – – 2520 1030 880

Для вентиляторов ВР80 75 5ДУ…12,5ДУ положение корпуса Пр180° и Л180° по спец.заказу.
Для вентиляторов ВР80 75 10ДУ…12,5ДУ положение корпуса Пр270° и Л270° не изготавливаются.

17

ВЕНТИЛЯТОРЫ КРЫШНЫЕ ДЛЯ ДЫМОУДАЛЕНИЯ ВКР ДУ

одностороннего всасывания
назад загнутые лопатки

для удаления образующихся при пожаре дымовоздушных смесей с температурой до 400 °С в тече
ние 120 минут и до 600 °С в течение 90 минут
применяются в аварийных системах вытяжной вентиляции промышленных и общественных зданий,
кроме категорий А и Б по НБП 105 95ГПС МВД РФ и устанавливаются на кровлях зданий


с рабочим колесом из нержавеющей стали (ВКР 5ДУ 02 ÷ 12,5ДУ 02) для эксплуатации в течение
120 минут при температуре 400 °С и в течение 90 минут при температуре 600 °С
с рабочим колесом из углеродистой стали (ВКР 5ДУ 03 ÷ 12,5ДУ 03) для эксплуатации в течение 120
минут при температуре 400 °С

Вентиляторы эксплуатируются в условиях умеренного (У) климата второй категории
размещения по ГОСТ 15150.
Температура окружающей среды от – 40 °С до + 40 °С.
Вентиляторы используются для перемещения невзрывоопасных дымовоздушных смесей, не со
держащих взрывчатых веществ, волокнистых и липких материалов, токопроводящей пыли, агрессив
ных газов и паров в концентрациях, разрушающих металлы и изоляцию.


об./мин.

Масса

Мощность,

103 м3/час

Произво
размер

ность,
дитель
Типо

кВт

+20 °С +400 °С +600 °С

ВКР 5ДУ 02 1,0 АИР80А6 0,75 920 7,88 266 110 85 94
ВКР 5ДУ 03 АИР90L4 2,2 1420 10,2 590 255 195 99
ВКР 6,3ДУ 02 1,0 АИР100L6 2,2 950 16,5 366 185 145 135
ВКР 6,3ДУ 03 АИР112М4 5,5 1495 20,4 980 425 325 142
ВКР 8ДУ 02 1,0 АИР112МВ8 3,0 710 20,3 335 185 145 215
ВКР 8ДУ 03 АИР132S6 5,5 960 27,5 810 350 270 215
АИР132М6 7,5 960 27,5 810 350 270 215
ВКР 12,5ДУ 02 1,0 5А160М16 4,0 368 38,0 270 115 90 553
ВКР 12,5ДУ 03 АИР160М12 5,5 470 45,0 430 185 145 545
5А160М12 6,7 470 45,0 430 185 145 543
5А200М8 18,5 700 67,0 960 415 320 566

18



ВКР 5.1 ДУ

ВКР 6,3.1 ДУ

ВКР 8.1 ДУ

ВКР 12,5.1 ДУ

19



2. Основание;
3. Колпак;
5. Ограждение;

вентилятора H Д1 Д2 е1 е2 d Д3
ВКР 5 ДУ 902 772 830 2,5+4,4 5±1,0 15 354
ВКР 6,3 ДУ 970 772 830 3,15+4,4 6,3±1,0 14 448
ВКР 8 ДУ 1026 1072 1120 4+4,4 8±2,0 14 570
ВКР 12,5 ДУ 1360 1522 1546 6+2,0 12,5±3,0 16 900

20

ВЕНТИЛЯТОРЫ ОСЕВЫЕ ДЛЯ ДЫМОУДАЛЕНИЯ ВО 13 284

Вентиляторы предназначены для удаления образующихся при пожаре
дымовоздушных смесей в системах аварийной противодымной вентиляции.
Время работы вентиляторов при температуре перемещаемой дымо
воздушной среды 400 °С – не менее 2 часов, при температуре перемещаемой
дымовоздушной среды 600 °С – не менее 1,5 часов.

Вентиляторы предназначены для эксплуатации в условиях умеренного
климата (У) и тропического (Т) климата 2 ой и 3 ей категории размещения. При
защите двигателей от атмосферного воздействия допускается использование
вентиляторов в умеренном климате по 1 й категории размещения.
Температура окружающей среды от – 40 °С до + 40 °С (для вентиляторов
в тропическом исполнении до + 45 °С), запыленность – не более 10 мг/м3.
Перемещаемая среда не должна вызывать ускоренной коррозии мате
риалов проточной части вентиляторов, не должна содержать взрывчатых
веществ, липких и волокнистых материалов.

Полное Полное Полное Частота Устано Масса
Производи
Обозначение Типоразмер давление давление давление вращения вочная не
тельность,
вентилятора двигателя при t = 20 °С, при t = 400 °С, при t = 600 °С, РК, мощность, более,
м3/с
Па Па Па об/мин кВт кг

ВО 13 284 АИР90L2 3,62 4,63 545 505 237 220 182 168 2871 3 78
4/30 5 ДУ АИР63В4 1,72 2,20 125 115 54 50 42 38 1365 0,37 55
ВО 13 284 АИР71А4 1,88 2,51 165 148 72 64 55 49 1391 0,55 63
6/30 5 ДУ
ВО 13 284 АИР71В4 2,00 2,62 190 160 83 70 63 53 1388 0,75 64
8/30 5 ДУ
ВО 13 284 АИР71B4 2,00 2,62 210 180 91 78 70 60 1388 0,75 65
10/30 5 ДУ АИР63A6 1,23 1,61 80 68 35 30 27 23 885 0,18 57
ВО 13 284 АИР71B4 2,00 2,62 225 190 98 83 75 63 1388 0,75 66
12/30 5 ДУ АИР63A6 1,27 1,67 90 77 39 33 30 26 885 0,18 57
ВО 13 284 АИР80В4 3,6 4,6 210 190 91 83 70 63 1413 1,5 83
4/30 6,3 ДУ АИР71А6 2,2 2,9 87 80 38 35 29 27 908 0,37 80
ВО 13 284 АИР90L4 3,8 5,2 275 245 120 107 92 82 1424 2,2 95
6/30 6,3 ДУ АИР71В6 2,4 3,3 110 98 48 43 37 33 900 0,75 80
ВО 13 284 АИР90L4 4,1 5,4 320 170 139 74 107 57 1424 2,2 96
8/30 6,3 ДУ АИР71В6 2,6 3,4 130 100 57 43 43 33 900 0,55 81
ВО 13 284 АИР90L4 4,1 5,4 355 300 154 130 118 100 1424 2,2 96
10/30 6,3 ДУ АИР71B6 2,6 3,4 140 120 61 52 47 40 900 0,55 81
ВО 13 284 АИР90L4 4,1 5,4 370 315 161 137 123 105 1424 2,2 97
12/30 6,3 ДУ АИР71B6 2,6 3,4 150 125 65 54 50 42 900 0,55 82
АИР80A6 2,6 3,5 155 130 67 57 52 43 916 0,75 85
ВО 13 284 АИР112М4 7,5 9,6 355 325 154 141 118 108 1445 5,5 171
4/30 8 ДУ АИР90L6 4,8 6,2 150 115 65 50 50 38 936 1,5 145
АИР80В8 3,5 4,5 80 73 35 32 27 24 683 0,55 135

21


Полное Полное Полное Частота Устано Масса
Производи
Обозначение Типоразмер давление давление давление вращения вочная не
тельность,
вентилятора двигателя при t = 20 °С, при t = 400 °С, при t = 600 °С, РК, мощность, более,
м3/с
Па Па Па об/мин кВт кг

ВО 13 284 АИР132S4 8,1 10,8 465 415 202 180 155 138 1455 7,5 192
6/30 8 ДУ АИР100L6 5,3 7,0 197 175 86 76 66 58 949 2,2 157
АИР90LА8 3,9 5,2 110 97 48 42 37 32 705 0,75 145
ВО 13 284 АИР132S4 8,6 11,3 540 460 235 200 180 153 1455 7,5 193
8/30 8 ДУ АИР100L6 5,6 7,3 230 195 100 85 77 65 949 2,2 158
АИР90LB8 4,1 5,4 124 105 54 46 41 35 697 1,1 146
ВО 13 284 АИР132S4 8,6 11,2 595 505 259 220 198 168 1455 7,5 193
10/30 8 ДУ АИР100L6 5,6 7,3 255 215 111 93 85 72 949 2,2 158
АИР90B8 4,1 5,4 135 115 59 50 45 38 698 2,2 146
ВО 13 284 АИР132M4 8,6 11,3 630 530 274 230 210 177 1458 1,1 210
12/30 8 ДУ АИР100L6 5,6 7,3 265 225 115 98 88 75 949 2,2 158
АИР90LB8 4,1 5,4 145 120 63 52 48 40 698 1,1 147
ВО 13 284 В160S4 14,8 18,9 570 525 248 228 190 175 1466 15 315
4/30 10 ДУ АИР112МB6 9,5 12,3 240 220 104 96 80 73 949 4 236
АИР100L8 7,0 9,0 130 120 57 52 43 40 698 1,5 222
ВО 13 284 АИР160М4 15,9 21,2 735 655 320 285 245 218 1467 18,5 340
6/30 10 ДУ АИР132S6 10,5 14,0 320 265 139 115 107 88 967 5,5 258
АИР112МA8 7,6 10,2 170 150 74 65 57 50 705 2,2 236
ВО 13 284 АИР132М6 11,5 14,6 375 318 163 138 125 106 968 7,5 275
8/30 10 ДУ АИР112МB8 8,1 10,7 200 170 87 74 67 57 706 3 238
ВО 13 284 АИР132M6 11,2 14,6 410 350 178 152 137 117 968 7,5 275
10/30 10 ДУ АИР112MB8 8,1 10,7 220 185 96 80 73 62 707 3 238
ВО 13 284 АИР132M6 11,2 14,6 435 365 189 159 145 122 968 7,5 277
12/30 10 ДУ АИР112MB8 8,1 10,7 230 195 100 85 77 65 707 3 240
ВО 13 284 5А200L4 29,0 37,2 900 835 391 363 300 278 1476 45 610
4/30 12,5ДУ АИР160М6 19,7 24,6 395 360 172 157 132 120 974 15 460
АИР132М8 14,5 18,1 215 195 93 85 72 65 719 5,5 393
ВО 13 284 АИР180М6 20,5 27,5 505 450 220 196 168 150 973 18,5 495
6/30 12,5ДУ АИР160S8 15,4 20,7 285 255 124 111 95 85 731 7,5 435
ВО 13 284 5А200М6 22,0 28,8 600 505 261 220 200 168 977 22 574
8/30 12,5ДУ АИР160М8 16,4 21,6 334 280 145 122 111 93 731 11 462
ВО 13 284 5A200M6 22,0 28,8 655 555 285 241 218 185 977 22 574
10/30 12,5ДУ АИР160M8 16,4 21,6 370 310 161 135 123 103 731 11 462
ВО 13 284 5A200M6 22,0 28,8 690 585 300 254 230 195 977 22 574
12/30 12,5ДУ АИР160M8 16,4 21,6 385 325 167 141 128 108 731 11 464

22



23



24



25



26



27



28



29



30



31



32



Вентилятор
D1 D2 B H L*max L1*мах b h d d1 n1
ВО 13 284 4 ДУ 405 440 475 505 550 500 360 238 15 7 8
ВО 13 284 5 ДУ 505 540 575 605 650 600 450 288 15 7 16
ВО 13 284 6,3 ДУ 635 670 735 750 750 700 550 368 15 7 16
ВО 13 284 8 ДУ 810 850 910 925 950 900 750 455 19 10 16
ВО 13 284 10 ДУ 1010 1050 1140 1140 1200 1150 900 570 19 10 16
ВО 13 284 12,5 ДУ 1260 1300 1390 1390 1650 1600 1100 695 19 10 16
ВО 13 284 16 ДУ 1620 1660 1745 1745 1800 1740 1400 873 24 12 28
ВО 13 284 20 ДУ 2020 2080 2170 2170 1800 1740 1750 1085 24 12 28
* Значения даны для максимальных типоразмеров электродвигателей.

33

ВЕНТИЛЯТОРЫ ОСЕВЫЕ (для подпора воздуха) ВО 25 188

Среднего давления
Вентиляторы имеют рабочее колесо с шестью листовыми лопатками, кото
рые установлены с углами 30° или 35°.
Перед рабочим колесом может быть установлен направляющий аппарат
(НА) с углами установки лопаток 5° или 10°.
Вентилятор имеет две компоновки, отличающиеся креплением обечайки:
фланцевое (компоновка 01) и на стойке (компоновка 02).

Вентиляторы для систем противодымной вентиляции устанавливаются
в специальных приточных системах дымоудаления для создания избыточного
давления в лестничные клетки, тамбуры шлюзы и шахты лифтов зданий, что
бы предотвратить проникновение дыма в эти помещения и создать возмож
ность проведения работ по борьбе с пожаром и по спасению людей и
оборудования.

Вентиляторы должны устанавливаться вне обслуживаемого помещения и
за пределами зоны постоянного пребывания людей. Они предназначены для
эксплуатации в условиях умеренного (У) климата и тропического (Т) климата
3 ей категории размещения по ГОСТ 15150. Температура окружающей среды
от – 40 до + 45 °С (от – 10 до +50 °С для тропического исполнения); перемещае
мая среда в обычных условиях не должна содержать липких веществ, волок
нистых материалов, паров или пыли, иметь агрессивность по отношению к
углеродистым сталям выше агрессивности воздуха и содержать пыль и другие
твердые примеси в концентрации более 100 мг/м3; среднее значение виброско
рости внешних источников вибрации в местах установки вентилятора не более
2 мм/с.

34

дификации

Угол установки Частота Масса, кг
Номер мо

и кривой

лопаток, градус вращения Установочная
Вентилятор Двигатель Компоновка
раб. колеса, мощность, кВт
колеса НА об/мин 01 02
ВО 25 188 8 1 35 10 1435 А132М4 11,0 175 187
2 35 5 1455 А132S4 7,5 167 179
3 35 – 1450 A112M4 5,5 109 121
4 30 5 1450 A112M4 5,5* 160 172
5 30 – 1435 A100L4 4,0 101 113
ВО 25 188 9 1 35 10 1435 А132М4 11,0 189 203
2 35 5 1435 А132М4 11,0 189 203
3 35 – 1455 А132S4 7,5* 101 115
4 30 5 1455 А132S4 7,5 181 195
5 30 – 1455 А132S4 7,5 101 115
ВО 25 188 10 1 35 10 1460 АИР160S4 15,0* 273 288
2 35 5 1460 АИР160S4 15,0 273 288
3 35 – 1460 АИР160S4 15,0 241 256
4 30 5 1435 А132M4 11,0 215 230
5 30 – 1435 А132M4 11,0 183 198
ВО 25 188 11,2 1 35 10 960 A132M6 7,5* 238 256
2 35 5 960 A132M6 7,5 238 256
3 35 – 960 A132M6 7,5 198 216
4 30 5 960 A132S6 5,5* 229 247
5 30 – 960 A132S6 5,5 193 211
ВО 25 188 12,5 1 35 10 970 АИР160М6 15,0 386 403
2 35 5 970 АИР160М6 15,0 386 403
3 35 – 970 АИР160М6 15,0 346 363
4 30 5 970 АИР160S6 11,0 356 373
5 30 – 970 АИР160S6 11,0 316 333
* возможны временные перегрузки двигателя, что необходимо учитывать при разработке автоматики.

35


ВО 25 188 8 ВО 25 188 9

ВО 25 188 10 ВО 25 188 11,2

36


ВО 25 188 12,5

37



Компоновка 01

Компоновка 02

38

ВОЗДУШНАЯ ПРОТИВОДЫМНАЯ ЗАВЕСА
ВПЗ ИННОВЕНТ

Обозначение агрегата:

ВПЗ ИННОВЕНТ х х х х х
Л – левая; П – правая

длина воздухораздаточного короба
относительный диаметр колеса вентилятора
номер колеса (1, 2, 3) вентилятора
число полюсов электродвигателя

диаметр колеса вентилятора, дм.

Воздушные противодымные завесы ВПЗ ИННОВЕНТ предназначены для применения совмест
но с противопожарными воротами 1 го типа*.
Возможность применения завес для других санитарно технических целей определяет проектная
организация заказчика.
Предел огнестойкости, не более – Е1 60 (работа при температуре окружающей среды не
более 350 °С, не менее 60 минут).

Обеспечение предела огнестойкости осуществляется за счет нанесения огнезащит
ного покрытия на элементы противодымной завесы или иным предусмотренным
ВНИМАНИЕ строительным проектом способом. Огнезащитные покрытия или огнезащитные
конструкции элементов завесы в комплект поставки не входят, определяются, нано
сятся и выполняются заказчиком.

Завесы предназначены для 2 й категории размещения по ГОСТ 15150 90 в условиях умеренно
го (У) и тропического (Т).
Максимальная расчетная температура среды, окружающей завесу, не более 350 °С.
В забираемом завесой воздухе не допускается наличие включений, агрессивных по отношению
к сталям обыкновенного качества, взрывоопасных смесей, липких, волокнистых и абразивных ве
ществ, с запыленностью не более 100 мг/м3 и температурой выше 40 °С (45 °С – для тропического
исполнения).
Среднее квадратическое значение виброскорости внешних источников вибрации в местах уста
новки завес не должно превышать 2 мм/с.
Дальнейшее использование завесы работавшей при пожаре – ЗАПРЕЩЕНО.

* Требования МГСН 5.01 01 от 16.10.01 «Стоянки легковых автомобилей» п.2.26 «…В подземных автостоянках допускается
взамен тамбур шлюзов перед въездом в изолированные рампы с этажей предусматривать устройство противопожарных ворот
1 го типа с воздушной завесой над ними со стороны помещения хранения автомобилей, посредством настильных воздушных
струй от сопловых аппаратов, со скоростью истечения воздуха не менее 10 м/с, при начальной толщине струи не менее 0,03 м и
ширине струи не менее ширины защищаемого проема».

39


Устройство и принцип работы
Воздушная противодымная завеса в базовом исполнении состоит из вентилятора и раздаточно
го короба.
Завесы № 2,5 и 3,15 могут комплектоваться съемными опорными кронштейнами. В завесах № 4,
5, 6.3 опорные кронштейны входят в состав вентилятора.
Воздухораздаточный короб размещается горизонтально над воротами со стороны помещения
хранения автомобилей.
Воздухораздаточный короб может быть выполнен из нескольких частей, в зависимости от шири
ны проема ворот.
Воздух в завесу должен поступать с улицы через систему воздуховодов. Далее воздух подается
в зону ворот, препятствуя прохождению дымовых газов.

Основные параметры воздушной противодымной завесы в базовом исполнении
Производи Мощность Максимальная длина
Обозначение Скорость струи, Ширина щели,
тельность, вентилятора, воздухораздаточного
завесы м/с мм
тыс. м3/час кВт короба, м
ВПЗ ИННОВЕНТ 2,5 2 1(1) 3,0 0,75 11 40 1,8
ВПЗ ИННОВЕНТ 2,5 2 2(1) 2,3 0,55 11 40 1,8
ВПЗ ИННОВЕНТ 3,15 2 1(1) 5,8 2,2 12 60 2,2
ВПЗ ИННОВЕНТ 3,15 2 1(1,1) 6,3 2,2 12 60 2,4
ВПЗ ИННОВЕНТ 3,15 2 2(1) 4,5 1,5 12 60 1,7
ВПЗ ИННОВЕНТ 3,15 2 2(1,1) 5,0 1,5 12 60 1,9
ВПЗ ИННОВЕНТ 4 4 1(1) 5,5 1,1 13 60 1,9
ВПЗ ИННОВЕНТ 4 4 1(1,1) 6,0 1,1 13 60 2,1
ВПЗ ИННОВЕНТ 4(5) 4 2(1) 7,0 2,2 13 60 2,5
ВПЗ ИННОВЕНТ 5 4 1(1) 10,6 3,0 14 60 3,5
ВПЗ ИННОВЕНТ 5 4 1(1,1) 11,8 3,0 14 60 3,8
ВПЗ ИННОВЕНТ 5 4 2(1) 8,3 2,2 14 60 2,7
ВПЗ ИННОВЕНТ 5 4 2(1,1) 9,1 2,2 14 60 3,0
ВПЗ ИННОВЕНТ 5 4 3(1) 6,1 1,5 14 60 2,0
ВПЗ ИННОВЕНТ 5 4 3(1,1) 6,8 1,5 14 60 2,2
ВПЗ ИННОВЕНТ 5 6 1(1,1) 7,8 0,75 14 60 2,5
ВПЗ ИННОВЕНТ 6,3 4 1(1) 21,5 11,0 15 70 5,6
ВПЗ ИННОВЕНТ 6,3 4 1(1,1) 23,8 11,0 15 70 6,3
ВПЗ ИННОВЕНТ 6,3 4 2(1) 17,0 7,5 15 70 4,5
ВПЗ ИННОВЕНТ 6,3 4 2(1,1) 18,3 7,5 15 70 4,8
ВПЗ ИННОВЕНТ 6,3 4 3(1) 12,3 5,5 15 70 3,2
ВПЗ ИННОВЕНТ 6,3 4 3(1,1) 13,5 5,5 15 70 3,5
ВПЗ ИННОВЕНТ 6,3 6 1(1) 14,3 3,0 15 70 3,7
ВПЗ ИННОВЕНТ 6,3 6 1(1,1) 15,7 3,0 15 70 4,1
ВПЗ ИННОВЕНТ 6,3 6 2(1) 11,3 2,2 15 70 3,0
ВПЗ ИННОВЕНТ 6,3 6 3(1) 8,3 2,2 15 60 2,2
ВПЗ ИННОВЕНТ 6,3 6 3(1,1) 9,0 2,2 15 60 2,4
Производительность завесы указана:
с учетом условных аэродинамических потерь во входном воздуховоде 30 50 Па;
при максимальной длине воздухораздаточного короба;
при нормальных значениях климатических факторов по ГОСТ 15150

40



А а А1 В С С1 h H L
ВПЗ ИННОВЕНТ 2,5 362 393 421 493 463 439 255 474 470
ВПЗ ИННОВЕНТ 3,15 451 482 510 582 552 514 299 562 545
* Длина воздухораздаточного короба L3 определяется заказчиком и указана в обозначении завесы.

41



А а А1 В С С1 С2 h H L L1 d
ВПЗ ИННОВЕНТ 4 558 590 618 702 662 516 80 381 716 646 566 12
ВПЗ ИННОВЕНТ 5 710 742 770 854 814 668 100 457 868 798 718 12
ВПЗ ИННОВЕНТ 6,3 902 934 962 1046 1006 860 100 553 1060 990 910 14
* Длина воздухораздаточного короба L3 определяется заказчиком и указана в обозначении завесы.

42

КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ КОМ 1

Клапаны КОМ 1 огнезадерживающие (с нормально открытой (НО) заслонкой) предназначены
для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам
систем вентиляции и кондиционирования зданий и сооружений различного назначения.
Клапаны КОМ 1 дымовые (с нормально закрытой (НЗ) заслонкой) используются в качестве
клапанов противодымной вентиляции.
Применение клапанов осуществляется в соответствии с требованиями СНиП 41 01 2003 и СНиП
21 01 97*.
Клапаны КОМ 1 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.
Огнезадерживающие клапаны КОМ 1 и клапаны КОМ 1 дымовые работоспособны в любой про
странственной ориентации. При проектировании и установке клапанов в системах вентиляции следу
ет учитывать удобство доступа к приводу клапана и люкам обслуживания устройств, находящихся
внутри клапана.

Предел огнестойкости
– 2 часа (в огнезадерживающим режиме – EI 120, в дымовом режиме – Е 120)

Модификации огнезадерживающих клапанов КОМ 1 в зависимости от типа привода:
– с электромагнитным приводом в комбинации с тепловым замком на 72 °С (или без него);
– с электромеханическими приводами Веlimо (серии BF или BLF) и Polar Веаг (серии SF) в ком
бинации с терморазмыкающим устройством (ТРУ) на 72 °С (или без него);
– с пружинным приводом и тепловым замком на 72 °С или 141 °С, с микропереключателями или
без них.

Модификации дымовых клапанов КОМ 1:
– с электромагнитным приводом без теплового замка
– с электромеханическими приводами без ТРУ Belimo (серии BF или BLF) и Polar Веаг (серии SF).

Вид климатического исполнения клапанов У3 по гост 15150 69. Клапаны могут устанавливаться
внутри помещений с температурой среды от – 30 °С до + 40 °С (с приводами Polar Веаг – от – 20 °С до
+ 40 °С) при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.
Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов
в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Технические характеристики
Площадь проходного сечения клапанов КОМ 1 рассчитывается по формуле:
Fкл = ((A 30)*(B 52)) / 10 6 м2
Где А, В – внутренние размеры поперечного сечения клапана, мм (А ≥В)
Величина сопротивления клапанов дымогазопроницанию при температуре воздуха 20 °С со
ставляет не менее
Sкл = 1,6 *10 6 / Fкл

43


Типоразмерный ряд

А, мм
В, мм 150 200 250 300 350 400 450 500 550 600 650 700 750 800
Длина клапана КОМ 1 (L, мм)
150 460 460 460 460 460 460 460 460 460 460 460 460 460 460
200 460 460 460 460 460 460 460 460 460 460 460 460 460
250 510 510 510 510 510 510 510 510 510 510 510 510
300 510 510 510 510 510 510 510 510 510 510 510
350 560 560 560 560 560 560 560 560 560 560
400 560 560 560 560 560 560 560 560 560
450 610 610 610 610 610 610 610 610
500 610 610 610 610 610 610 610
550 660 660 660 660 660 660
600 660 660 660 660 660
650 710 710 710 710
700 710 710 710
750 810 810
800 810
850
900
950
1000
А, мм
В, мм 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
Длина клапана КОМ 1 (L, мм)
150 460 460 460 460 460 460 460 460 460 460 460 460 460 460
200 460 460 460 460 460 460 460 460 460 460 460 460 460 460
250 510 510 510 510 510 510 510 510 510 510 510 510 510 510
300 510 510 510 510 510 510 510 510 510 510 510 510 510 510
350 560 560 560 560 560 560 560 560 560 560 560 560 560 560
400 560 560 560 560 560 560 560 560 560 560 560 560 560 560
450 610 610 610 610 610 610 610 610 610 610 610 610 610 610
500 610 610 610 610 610 610 610 610 610 610 610 610 610 610
550 660 660 660 660 660 660 660 660 660 660 660 660 660
600 660 660 660 660 660 660 660 660 660 660 660 660
650 710 710 710 710 710 710 710 710 710 710 710
700 710 710 710 710 710 710 710 710 710 710
750 810 810 810 810 810 810 810 810 810
800 810 810 810 810 810 810 810 810
850 910 910 910 910 910 910 910
900 910 910 910 910 910 Кассета из нескольких клапанов
950 1010 1010 1010
1000 1010

44


Для установки в круглых воздуховодах изготавливаются клапаны c трубчатыми переходами.
Переходы присоединяются к клапанам квадратного сечения соответствующего размера и имеют пат
рубок длиной 100 мм.

Типоразмерный ряд трубчатых переходов (диаметр, мм)
100 125 140 160 200 225 250 280 315 355 400 450 500 560 630 710 800 900 1000

Способы управления заслонкой (для огнезадерживающих клапанов)

Тип привода
Управление Электромеханический Пружинный
заслонкой Электромагнитный с возвратной пружиной BELIMO с тепловым
или POLAR BEAR замком
Способ перевода заслонки: – автоматический, по сигналам – автоматический, по сигналам – автоматический,
– из исходного положения пожарной автоматики или теплового пожарной автоматики или при при температуре
в рабочее* замка в НО клапане при температуре срабатывании ТРУ в НО клапане; внутри клапана
внутри клапана более 72 °С; – дистанционный, с пульта управления; более 72 °С или
– дистанционный, с пульта управления; – от кнопки/тумблера в месте более 141 °С
– вручную от кнопки (или рычага) установки клапана
на приводе клапана
– из рабочего положения вручную дистанционный, с пульта управления вручную
в исходное
Механизм перевода
заслонки:
– в рабочее положение возвратная пружина возвратная пружина возвратная пружина
– в исходное положение – электродвигатель –

Принцип срабатывания – подача напряжения на электромагнит отключение питающего напряжения разрыв теплового
привода – разрыв теплового замка замка
* – исходное положение заслонки – для НО клапана – открыта, для НЗ и дымового клапана – закрыта;
– рабочее положение заслонки – для НО клапана – закрыта, для НЗ и дымового клапана – открыта.

Структура обозначения клапана при заказе и в документации

КОМ 1 Х Х АхВ Х
Наличие клеммной колодки: К да, Н нет

Внутреннее сечение клапана (А х В, мм)

Тип привода заслонки:
ЭМ – с электромагнитным приводом
МВ(220) или МВ(24) – с электромеханическим приводом BELIMO
MP(220) или MP(24) – с приводом POLAR BEAR
ТЗ – с пружинным приводом и тепловым замком
ТЗ(МК) – с пружинным приводом, тепловым замком
и микропереключателями

Функциональное назначение:
НО – огнезадерживающий
НЗ – дымовой

45

Схема конструкции КОМ 1 с электромагнитным приводом

1 корпус клапана;
2 ось заслонки;
3 кожух;
4 привод;
5 люк обслуживания;
6 ТРУ;
7 тепловой замок;
8 кнопка ручного срабатывания
привода;
9 рычаг ручного перемещения
Схема конструкции КОМ 1 с приводом Belimo
заслонки в исходное
положение;
10 гнездо под ключ, для ручного
взвода пружины привода;
11 указатель положения
заслонки

Схема конструкции КОМ 1 с пружинным приводом и тепловым замком

При А или В < 600 мм
используется шина № 20
(А1 = А+40 мм, В1 = В+40 мм).
При А или В ≥ 600 мм
используется шина №30
(А1 = А+60 мм, В1 = В+60 мм). Схема конструкции КОМ 1 с приводом Polar Bear
L2 = 310 мм при В = 150...700 мм
L2 = В/2 – 45 мм при В > 700 мм
L1 = LКЛ – L2

46

Примеры схем установки в вертикальных конструкциях

1 строительная конструкция
с нормируемым пределом
огнестойкости;
2 воздуховод;
3 секции корпуса клапана;
4 наружная огнезащита

При установке клапана необхо
димо обеспечить доступ к приводу
и люкам обслуживания клапана.
Зазор между корпусом клапана
и строительными конструкциями
заполняется цементно песчаным
Примеры схем установки в перекрытиях раствором или бетоном.

При установке огнезадержи
вающих клапанов КОМ 1 за преде
лами стен (перекрытий) наружная
огнезащита должна наноситься до
края крышки, защищающей при
вод клапана, и в соответствии с
требованиями СНиП 41 01 2003
(п. 7.11.1, Примечание 1) должна
обеспечивать предел огнестойкос
ти преграды.

Схемы подключения электроприводов

Электромагнитный привод Привод Belimo Привод Polar Bear
Положение заслонки без напряжения: Положение заслонки без напряжения: Положение заслонки без напряжения:
– «открыта» для огнезадерживающих – «закрыта» для огнезадерживающих – «закрыта» для огнезадерживающих
клапанов; клапанов; клапанов;
– «закрыта» для дымовых клапанов – «открыта» для дымовых клапанов – «открыта» для дымовых клапанов
(с Н3 заслонкой) (с Н3 заслонкой) (с Н3 заслонкой)
о о
К1 ( < 5 ) К2 ( < 80 ) 8/3 Вт
М

Кн
1
ТРУ 3 2
ТЗ
S1 S2 S3 S4 S5 S6 1 2
1 2 3 4 5 6 7 8 КК
3(0,5) А до 250 В ~
~ 220 В N L1
~ 24 В ~
= 24 В +
Клеммные колодки на клапаны с при
водом BELIMO устанавливаются по за ЭМ электромагнит; Кн кнопка ручного срабатывания клапана; М электродвигатель;
явке заказчика. Привод POLAR BEAR
К1, К2 микропереключатели; ТРУ терморазмыкающее устройство с кнопкой ручного
имеет встроенные клеммные колодки.
срабатывания клапана (для огнезадерживающих клапанов); КК колодка клеммная.

47

КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ КЛОП 1

Клапаны КЛОП 1 огнезадерживающие, с нормально открытой (НО) заслонкой, предназначены
для блокирования распространения пожара по воздуховодам, шахтам и каналам систем вентиляции
и кондиционирования зданий и сооружений различного назначения.
Клапаны КЛОП 1 дымовые, с нормально закрытой (НЗ) заслонкой, используются в качестве кла
панов противодымной вентиляции.
Применение клапанов осуществляется в соответствии с требованиями СНиП 41 01 2003 и СНиП
21 01 97*.
Клапаны КЛОП 1 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.
В указанных помещениях устанавливаются клапаны КЛОП 1 во взрывозащищенном исполнении.
Огнезадерживающие клапаны КЛОП 1 и клапаны КЛОП 1 дымовые работоспособны в любой
пространственной ориентации. При проектировании и установке клапанов в системах вентиляции сле
дует учитывать удобство доступа к приводу клапана и люкам обслуживания устройств, находящихся
внутри клапана.

– КЛОП 1(60) – 1 час (в режиме огнезадерживающего – EI 60; в режиме дымового – Е 60);
– КЛОП 1(90) – 1,5 часа (в режиме огнезадерживающего – EI 90; в режиме дымового – Е 90)

Модификации огнезадерживающих клапанов КЛОП 1 в зависимости от типа привода:
– с электромагнитным приводом в комбинации с тепловым замком на 72 °С (или без него);
– с электромеханическими приводами Веlimо (серии BF или BLF) и Polar Веаг (серии SF) в ком
бинации с терморазмыкающим устройством (ТРУ) на 72 °С (или без него);
– с пружинным приводом и тепловым замком на 72 °С или 141 °С, с микропереключателями или
без них.

Модификации дымовых к лапанов КЛОП 1 (60) и КЛОП 1 (90):
– с электромагнитным приводом без теплового замка
– с электромеханическими приводами Belimo (серии BF или BLF) и Polar Веаг (серии SF) без ТРУ.

Вид климатического исполнения клапанов У3 по гост 15150 69. Клапаны могут устанавливаться
внутри помещений с температурой среды от – 30 °С до + 40 °С (с приводами Polar Веаг – от – 20 °С до
+ 40 °С) при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.
Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов
в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Площадь проходного сечения клапанов КЛОП 1 рассчитывается по формуле:
Fкл = ((A 36)*(B 63)) / 10 6 м2
Где А, В – внутренние размеры поперечного сечения клапана, мм (А ≥В)
Величина сопротивления клапанов дымогазопроницанию при температуре воздуха 20 °С со
ставляет не менее
Sкл = 1,6 *10 6 / Fкл

48



А, мм
В, мм 150 200 250 300 350 400 450 500 550 600 650 700 750 800
Площадь проходного сечения клапана Fкл (м2)
150 0,010 0,014 0,019 0,023 0,027 0,032 0,036 0,040 0,045 0,049 0,053 0,058 0,062 0,066
200 0,022 0,029 0,036 0,043 0,050 0,057 0,064 0,070 0,077 0,084 0,091 0,098 0,105
250 0,040 0,049 0,059 0,068 0,077 0,087 0,096 0,105 0,115 0,124 0,134 0,143
300 0,063 0,074 0,086 0,098 0,110 0,122 0,134 0,146 0,157 0,169 0,181
350 0,090 0,104 0,119 0,133 0,148 0,162 0,176 0,191 0,205 0,219
400 0,123 0,140 0,156 0,173 0,190 0,207 0,224 0,241 0,257
450 0,160 0,180 0,199 0,218 0,238 0,257 0,276 0,296
500 0,203 0,225 0,246 0,268 0,290 0,312 0,334
550 0,250 0,275 0,299 0,323 0,348 0,372
600 0,303 0,330 0,357 0,383 0,410
650 0,360 0,390 0,419 0,448
700 0,423 0,455 0,487
750 0,491 0,525
800 0,563
850
900
950
1000
А, мм
В, мм 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
150 0,071 0,075 0,080 0,084 0,088 0,093 0,097 0,101 0,106 0,110 0,114 0,119 0,123 0,127
200 0,112 0,118 0,125 0,132 0,139 0,146 0,153 0,159 0,166 0,173 0,180 0,187 0,194 0,201
250 0,152 0,162 0,171 0,180 0,190 0,199 0,208 0,218 0,227 0,236 0,246 0,255 0,264 0,274
300 0,193 0,205 0,217 0,228 0,240 0,252 0,264 0,276 0,288 0,300 0,311 0,323 0,335 0,347
350 0,234 0,248 0,262 0,277 0,291 0,305 0,320 0,334 0,348 0,363 0,377 0,391 0,406 0,420
400 0,274 0,291 0,308 0,325 0,342 0,359 0,375 0,392 0,409 0,426 0,443 0,460 0,447 0,493
450 0,315 0,334 0,354 0,373 0,392 0,412 0,431 0,450 0,470 0,489 0,509 0,528 0,547 0,567
500 0,356 0,378 0,399 0,421 0,443 0,465 0,487 0,509 0,531 0,552 0,574 0,596 0,618 0,640
550 0,396 0,421 0,445 0,469 0,494 0,518 0,543 0,567 0,591 0,616 0,640 0,664 0,689
600 0,437 0,464 0,491 0,518 0,545 0,571 0,598 0,625 0,652 0,679 0,706 0,732
650 0,478 0,507 0,537 0,566 0,595 0,625 0,654 0,683 0,713 0,742 0,771
700 0,519 0,550 0,582 0,614 0,646 0,678 0,710 0,741 0,773 0,805
750 0,559 0,594 0,628 0,662 0,697 0,731 0,765 0,800 0,834
800 0,600 0,637 0,674 0,710 0,747 0,784 0,821 0,858
850 0,641 0,680 0,719 0,759 0,798 0,837 0,877
900 0,723 0,765 0,807 0,849 0,891 Кассета из нескольких клапанов
950 0,811 0,855 0,899
1000 0,903

49


Способы управления заслонкой (для огнезадерживающих клапанов)

Управление Электромеханический Пружинный
заслонкой Электромагнитный с возвратной пружиной BELIMO с тепловым
или POLAR BEAR замком
Способ перевода заслонки: – автоматический, по сигналам – автоматический, по сигналам – автоматический,
– из исходного положения пожарной автоматики или теплового пожарной автоматики или от ТРУ при температуре
в рабочее* замка 72 °С; при Т 72 °С внутри клапана; внутри клапана
– дистанционный, с пульта управления; – дистанционный, с пульта управления; более 72 °С или
– от кнопки в месте установки клапана – от тумблера в месте установки более 141 °С
клапана
– из рабочего положения вручную дистанционный, с пульта управления вручную
в исходное

Механизм перевода
заслонки:
– в рабочее положение возвратная пружина возвратная пружина возвратная пружина
– в исходное положение – электродвигатель –

Принцип срабатывания – подача напряжения на электромагнит отключение питающего напряжения разрыв теплового
привода – разрыв теплового замка или срабатывание ТРУ замка
* – исходное положение заслонки – для НО клапана – открыта, для НЗ клапана и дымового клапана – закрыта;
– рабочее положение заслонки – для НО клапана – закрыта, для НЗ клапана и дымового клапана – открыта.


КЛОП 1 (Х) Х Х АхВ Х

Внутреннее сечение клапана (А х В, мм)


Функциональное назначение:
НО – огнезадерживающий
НЗ – дымовой

Предел огнестойкости, мин (60 или 90)

50

Схема конструкции КЛОП 1 с тепловым замком

1 корпус клапана;
2 заслонка;
Схема конструкции КЛОП 1 с приводом Belimo 3 кожух;
4 привод;
5 тепловой замок;
6 люк обслуживания;
7 ключ;
8 кольцо фиксатора
заслонки;
9 ТРУ;
10 клеммная колодка;
11 указатель положения
заслонки;
12 гнездо под ключ для
ручного взвода
пружины привода;
13 рычаг ручного
срабатывания
Схема конструкции КЛОП 1 с электромагнитным приводом привода заслонки;

В клапанах с размерами А
или В < 600 мм используется
шина №20 (А1 = А+40 мм,
В1 = В+40 мм).
В клапанах с размерами
А, В ≥ 600 мм используется
шина №30 (А1 = А+60 мм,
В1 = В+60 мм).

Значения вылетов заслонки за корпус клапана прямоугольного сечения
В, мм 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
Х, мм 0 0 22 47 72 97 122 147 172 197 222 247 272 297 322 347 372 397
Х1, мм 0 0 0 0 0 0 0 0 12 37 62 87 112 137 162 187 212 237
Х – вылет заслонки на входе в клапан, мм;
Х1 – вылет заслонки на выходе из клапана, мм

51


Схема конструкции КЛОП 1 круглого Схема конструкции КЛОП 1 круглого
сечения с электромагнитным приводом сечения с пружинным приводом и Т3

Схема конструкции КЛОП 1 круглого Схема конструкции КЛОП 1 круглого
сечения с приводом Polar Bear сечения с приводом Belimo

1 корпус клапана; 8 кольцо фиксатора заслонки;
2 заслонка; 9 тепловой замок;
L = 350 мм. для фланцевого клапана;
3 кожух; 10 указатель положения заслонки;
L = 450 мм. для ниппельного клапана.
4 привод; 11 гнездо под ключ для ручного срабатывания
5 люк обслуживания; пружины привода;
6 ключ; 12 рычаг ручного срабатывания привода
7 ТРУ; заслонки

Типоразмерный ряд, Dу , мм: 200 225 250 280 315 400 450 500 560 630 710 800

Для установки клапанов в воздуховодах диаметром 100, 125, 140, 160, 180 мм изготавливаются трубчатые переходы к клапанам Dу =200 мм

52

Пример схемы установки в перекрытии А – обслуживаемое
помещение
Б – смежное помещение

1 строительная конструкция;
2 воздуховод;
3 наружная теплозащита;
4 корпус клапана

Зазор между корпусом клапана
и строительными конструкциями
заполняется цементно песчаным
раствором или бетоном. При уста
новке клапана необходимо обеспе
Пример схемы установки в вертикальных конструкциях чить доступ к приводу и люкам
обслуживания клапана.

При установке огнезадержива
ющих клапанов КЛОП 1 за преде
лами стен (перекрытий) наружная
теплозащита должна наноситься
до края крышки, защищающей
привод клапана и в соответствии с
требованиями СНиП 2.04.05 91*
(п. 4.109*, Примечание 1) должна
обеспечивать предел огнестойкос
ти не менее предела огнестойкости
преграды.

Клеммные колодки на клапаны с электромагнитным приводом и приводом BELIMO устанавливаются по заявке заказчика. Привод POLAR
BEAR имеет встроенные клеммные колодки. На корпусе электромагнитного привода имеется рычаг для ручного срабатывания клапана.

Электромагнитный привод Привод Polar Bear Привод BELIMO
Положение заслонки без напряжения: Положение заслонки без напряжения: Положение заслонки без напряжения:
– «открыта» для огнезадерживающих – «закрыта» для огнезадерживающих – «закрыта» для огнезадерживающих
клапанов; клапанов; клапанов;
– «закрыта» для дымовых клапанов – «открыта» для дымовых клапанов – «открыта» для дымовых клапанов
(с Н3 заслонкой) (с Н3 заслонкой) (с Н3 заслонкой)

1 2 1 2
3 3

Цвет проводов:
ЖЗ желто зеленый;
С синий; ЭМ электромагнит; М электродвигатель; К1, К2 микропе
Ч черный; реключатели; ТРУ терморазмыкающее устройство (для огне
К красный или коричневый задерживающих клапанов); КК колодка клеммная.

Схемы подключения цепей контроля клапана с пружинным приводом, тепловым замком и микропереключателями аналогична схеме
подключения электромагнитного привода

53

КЛАПАНЫ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ КДМ 2

Клапаны КДМ 2 предназначены для применения в системах противо
дымной вентиляции зданий и сооружений рпзличного назначения.
Применение клапанов осуществляется в соответствии со СНиП 41 01
2003. Клапаны не подлежат установке в помещениях категорий А и Б по взры
вопожароопасности.
Клапаны могут устанавливаться в вертикальных и горизонтальных про
емах приточно вытяжных каналов противодымной вентиляции, в перекрытиях,
подвесных потолках и на ответвлениях воздуховодов.
Клапаны выпускаются «стенового» типа с одним присоединительным с
одним присоединительным фланцем и внутренним размещением привода, а
также «канального» типа с двумя присоединительными фланцами с наружным
и внутренним размещением привода

– в режиме дымового клапана – EI 60 / Е 90,
– в режиме противопожарного нормально закрытого клапана EI 30

Вид климатического исполнения клапанов – УЗ по ГОСТ 15150 69. Клапа
ны с электромагнитным приводом и приводом BELIMO могут устанавливаться
внутри помещений с температурой среды от – 30 °С до + 40 °С (с приводами
Polar Веаг серии SF – от – 20 °С до + 40 °С) при отсутствии прямого воздейст
вия атмосферных осадков и конденсации и влаги на заслонке.
Окружающая среда должна быть взрывобезопасной, не содержащей
агрессивных паров и газов в концентрациях разрушающих металлы, лакокра
сочные покрытия и электроизоляцию.

Площадь проходного сечения клапанов КДМ 2 рассчитывается по
формуле:
Fкл = ((A 30)*(B 50)) / 10 6 м2
Где А, В – установочные размеры клапана, мм
По результатам сертификационных испытаний во ВНИИПО МВД РФ ве
личина сопротивления клапанов дымогазопроницанию при температуре 20 °С
значительно превышает нормативную, регламентируемую НПБ 241 97 и опре
деляемую по формуле:
Sкл = 8000 / Fкл (кг 1 *м 1)
Рекомендуемое значение скорости газа через проходное сечение
клапана не более 20 м/с.

54



А, мм
В, мм 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
250 0,04 0,05 0,06 0,07 0,08 0,09 0,10 0,11 0,12 0,13 0,14 0,15 0,16 0,17 0,18 0,19 0,20 0,21 0,22 0,23
300 0,07 0,08 0,09 0,11 0,12 0,13 0,14 0,16 0,17 0,18 0,19 0,21 0,22 0,23 0,24 0,26 0,27 0,28 0,29
350 0,10 0,11 0,13 0,14 0,16 0,17 0,19 0,20 0,22 0,23 0,25 0,26 0,28 0,29 0,31 0,32 0,34 0,35
400 0,13 0,15 0,16 0,18 0,20 0,22 0,23 0,25 0,27 0,29 0,30 0,32 0,34 0,36 0,37 0,39
450 0,17 0,19 0,21 0,23 0,25 0,27 0,29 0,31 0,33 0,35 0,37 0,39
500 0,21 0,23 0,26 0,28 0,30 0,32 0,35 0,37 0,39 0,41 0,44
550 0,26 0,29 0,31 0,34 0,36 0,39 0,41 0,44
600 0,31 0,34 0,37 0,40 0,42 0,45
650 0,37 0,40 0,43 Кассета из нескольких клапанов
700 0,44

Способы управления заслонкой

Управление
заслонкой Электромеханический с возвратной
Электромагнитный
пружиной BELIMO или POLAR BEAR

Способ открытия заслонки – автоматический, по сигналам пожарной – автоматический, по сигналам пожарной
автоматики автоматики – дистанционный, с пульта
– дистанционный, с пульта управления управления
– от кнопки в месте установки клапана – от тумблера в месте установки клапана
– от рычага на сердечнике электромагнита

Способ закрытия заслонки вручную дистанционный, с пульта управления

Механизм:
– открытия заслонки пружина возвратная пружина;
– закрытия заслонки – электродвигатель

Принцип срабатывания привода подача напряжения на электромагнит отключение питающего напряжения

55



КДМ 2 Х АхВ Х Х Х Х Х Наличие решетки РКДМ:
Р(А) – жалюзи параллельны стороне А
Р(В) – жалюзи параллельны стороне В
Н – нет

Плоскость установки клапана:
Г – горизонтальная
В – вертикальная
Размещение привода:
ВН – привод внутри клапана
СН – привод снаружи клапана (только для «канальных» клапанов)
Размеры клапана:
– установочные размеры АхВ, мм – для клапана «стенового» типа
– внутренние размеры поперечного сечения АхВ, мм – для
клапана «канального» типа
Количество присоединительных фланцев:
1Ф – один фланец (клапан «стенового» типа)
2Ф – два фланца (клапан «канального» типа)

Схема конструкции КДМ 2 стенового типа Схема конструкции КДМ 2 стенового типа
с электромагнитным приводом с электромеханическим приводом

5

1 корпус клапана; 6 ось поворота заслонки; 1 корпус клапана; 5 коробка соединительная.
2 заслонка; 7 микропереключатель; 2 заслонка;
3 электромагнит; 8 рычаг; 3 электромеханический А, В установочные размеры
4 сердечник эл/магнита; 9 коробка соединительная. привод; клапана
5 скоба; 4 ось поворота заслонки;

56

Примеры схем установки

Вертикальная ориентация оси
поворота заслонки клапана.
Горизонтальная ориентация Наибольший размер клапана А
оси поворота заслонки клапана. направлен вертикально.
Наибольший размер А клапана
направлен горизонтально.

При горизонтальной ориентации
оси поворота заслонки наиболь
шего размера клапана электро
магнитный привод должен быть
расположен сверху, а электро
механический – слева.

Установка клапана в перекрытии или подвесном потолке


Электромагнитный привод Привод BELIMO (тип BF / BLF) Привод POLAR BEAR (тип SF)
(без напряжения – заслонка закрыта) (без напряжения – заслонка открыта) (без напряжения – заслонка открыта)

Цвет проводов:
ЖЗ желто зеленый или черный; ЭМ электромагнит; М электродвигатель;
С синий; Ч черный; К1, К2 микропереключатели;
К красный или коричневый КК колодка клеммная.

Клеммные колодки на клапаны с электромагнитным приводом и приводом BELIMO устанавливаются по заявке заказчика. Привод
POLAR BEAR имеет встроенные клеммные колодки. На сердечнике электромагнита имеется рычаг для ручного срабатывания клапана.

57

КЛАПАНЫ ОГНЕЗАДЕРЖИВАЮЩИЕ АЗЕ МФ
086(094), 087 (095), 088 (096), 089 (097) серий 5.904 53(54)

Клапаны огнезадерживающие предназначены для ручного и автоматического блокирования
распространения продуктов горения при пожаре по воздуховодам, шахтам и каналам систем вентиля
ции. Применение клапанов осуществляется в соответствии с требованиями СНиП 2.04.05 91.

Предел огнестойкости 0.75; 1.75 и 2 часа.

Конструкция клапана
Состоит из корпуса с лопатками коробчатой формы, установленными в узлах вращения и сое
диненными между собой рычажной системой. Установка клапана в открытое положение осуществля
ется поворотом лопаток посредством рукоятки рычажной системы, которая фиксируется тепловым
замком с плавкой вставкой, температура плавления которой 72+5 °С. Ручное управление клапаном
осуществляется рукояткой и тросом. Огнезащита клапана обеспечивается плотным заполнением по
лостей лопаток теплоизоляционным материалом и нанесением на поверхности корпуса и лопаток кла
пана огнезащитного покрытия, а также заполнением наружных полостей клапана минеральной ватой
ГОСТ 4640 84, кроме полости со стороны рукоятки.
Способы закрытия лопаток:
автоматический, при срабатывании теплового замка;
ручной, посредством троса.
Для взрывозащищенных клапанов взрывозащита достигается применением в конструкции пар
трения выполненных из материалов латунь сталь.

Вид установки клапанов
АЗЕ МФ 086(094) и АЗЕ МФ 088(096) устанавливаются в горизонтальных воздуховодах,
АЗЕ МФ 087(095) и АЗЕ МФ 089(097) устанавливаются в вертикальных воздуховодах.
Для установки клапана в стене, перегородке или перекрытии должен быть предусмотрен проем
по размерам проходного сечения клапана. В проеме устанавливается закладной фланец со шпилька
ми или болтами, соответствующими отверстиям фланца клапана.

Клапаны огнезадерживающие взрывозащищенные допускаются к эксплуатации в помещениях
с неагрессивной средой с положительной температурой до 35° С и относительной влажностью до 80%
и могут устанавливаться во взрывоопасных зонах помещений, относящихся к классам В 1, В 1a, В 1б
по классификации ПУЭ.

58

086(094), 087 (095), 088 (096), 089 (097) серий 5.904 53(54)


А3Е МФ 086(094), А3Е МФ 088(096)

А3Е МФ 087(095), А3Е МФ 089(097)

59

086(094), 087 (095), 088 (096), 089 (097) серий 5.904 53(54)

Размеры, мм Sпр.сеч
Обозначение
НхА H1 Н2 НЗ А1 А2 A3 t t1 d n n1 n2 * ** м.кв.
Предел огнестойкости клапана 0,75 часа (EI 45)
АЗЕ МФ 086 150x150 120 180 230 120 180 250 120 120 7 1 1 16 6,5 6,7 0,013
(094) 1,0 150x200 120 180 230 170 230 300 170 120 7 1 1 16 6,8 6,9 0,018
АЗЕ МФ 087 200x200 170 230 280 170 230 300 170 170 7 1 1 16 7,2 7,3 0,022
(095) 1,0 200x250 170 230 280 190 280 350 190 170 7 1 1 16 7,5 7,6 0,028
250x250 190 280 330 190 280 350 190 190 7 1 1 16 8 8,1 0,034
250x400 190 280 330 340 430 500 170 190 7 2 1 20 9,7 10,0 0,047
АЗЕ МФ 088 400x400 340 430 480 340 430 500 170 170 7 2 2 24 13,9 13,1 0,135
(096) 1,0 400x500 340 430 480 465 530 600 155 170 7 3 2 28 14 14,1 0,168
АЗЕ МФ 089 400x600 340 430 480 540 630 700 135 170 7 4 2 32 16 16,1 0,202
(097) 1,0 600x600 540 630 680 540 630 700 135 135 10 4 4 40 21 21,1 0,322
800x800 760 830 880 760 830 900 190 190 10 4 4 40 30,5 31,0 0,589
1000x1000 950 1040 1080 950 1040 1100 190 190 10 5 5 48 49,5 50.0 0,936
АЗЕ МФ 086 150x150 120 180 230 120 180 250 120 120 7 1 1 16 6,6 6,8 0,013
(094) 2,0 150x200 120 180 230 170 230 300 170 120 7 1 1 16 7,0 7,0 0,018
АЗЕ МФ 087 200x200 170 230 280 170 230 300 170 170 7 1 1 16 7,4 7,4 0,022
(095) 2,0 200x250 170 230 280 190 280 350 190 170 7 1 1 16 7,9 8,0 0,028
250x250 190 280 330 190 280 350 190 190 7 1 1 16 8,8 8,9 0,034
250x400 190 280 330 340 430 500 170 190 7 2 1 20 10,5 10,6 0,047
АЗЕ МФ 088 400x400 340 430 480 340 430 500 170 170 7 2 2 24 14,4 14,4 0,135
(096) 2,0 400x500 340 430 480 465 530 600 155 170 7 3 2 28 15 15,1 0,168
АЗЕ МФ 089 400x600 340 430 480 540 630 700 135 170 7 4 2 32 17,5 17,6 0,202
(097) 2,0 600x600 540 630 680 540 630 700 135 135 10 4 4 40 22,8 22,8 0,322
800x800 760 830 880 760 830 900 190 190 10 4 4 40 32,5 32,5 0,589
1000x1000 950 1040 1080 950 1040 1100 190 190 10 5 5 48 53,0 53,0 0,936
* масса огнезадерживающего клапана.
** масса огнезадерживающего взрывозащищенного клапана.

60

КЛАПАНЫ ОГНЕЗАДЕРЖИВАЮЩИЕ круглого сечения
АЗЕ МФ 086 3.0 серии 5.904 53

во взрывозащищенном исполнении
АЗЕ МФ 094 3.0 серии 5.904 54

Клапаны огнезадерживающие предназначены для ручного и автоматичес
кого блокирования распространения продуктов горения при пожаре по воздухо
водам, шахтам и каналам систем вентиляции.
Применение клапанов осуществляется в соответствии с требованиями
2.О4.О5 91* п.п. 4.123, 5.4*; СНиП 21.О1 97* п. 5.14; НПБ 241 97.
Предел огнестойкости EI 90.

Способы закрытия заслонок клапана с механическим приводом:
автоматический, при срабатывании теплового замка;
ручной, посредством кнопки механического привода;

Способы закрытия заслонок клапана с электромеханическим приводом:
автоматический, по сигналам от автоматических средств противопожар
ной сигнализации;
дистанционный с пульта управления;
от теплового датчика;

Клапаны огнезадерживающие допускаются к эксплуатации при темпера
туре окружающего воздуха от – 30 °С до +50 °С (от – 20 °С до + 50 °С в электро
механическом исполнении) при отсутствии воздействия атмосферных осадков
и возможности конденсации влаги на подвижных частях клапана и среднегодо
вой относительной влажности 75 % при 27 °С (верхнее значение относительная
влажности 98% при 35 °С). Исключается совместное нахождение с химически
активными веществами.

61

КЛАПАНЫ ОГНЕЗАДЕРЖИВАЮЩИЕ круглого сечения
АЗЕ МФ 086 3.0 серии 5.904 53

во взрывозащищенном исполнении
АЗЕ МФ 094 3.0 серии 5.904 54


Размеры, мм Sпр.сеч
D, мм D1, мм D2, мм β,° d, мм n м.кв.
АЗЕ МФ 086 3.0 200 230 250 60 7 6 0,027
225 255 275 0,035
250 280 300 0,044
280 310 330 45 8 0,055
315 345 365 0,071
355 385 405 0,091
400 430 450 0,117
450 480 500 36 10 0,149
500 530 550 0,185
560 590 610 0,234
630 660 680 30 10 12 0,297
710 740 760 0,380
800 830 850 0,484
Клапан огнезадерживающий круглого сечения во взрывозащищенном исполнении по габаритным
и присоединительным размерам аналогичен клапану огнезадерживающему в обычном исполнении.

62

КЛАПАНЫ ОГНЕЗАДЕРЖИВАЮЩИЕ с электромеханическим
приводом АЗЕ МФЭ 086, 088 серии 5.904 53

Предназначены для автоматического блокирования распространения продук
тов горения при пожаре по воздуховодам, шахтам и каналам систем вентиляции.
Условия применения клапанов в проектах определяются требованиями
СНиП 41 01 2003*.
Предел огнестойкости 0,75 и 2 часа.

Конструкция клапана
Состоит из корпуса с лопатками коробчатой формы, установленными в
узлах вращения и соединенными между собой рычажной системой. Клапан
оснащен автоматически и дистанционно управляемым приводом фирмы
«Belimo», «Gruner», «Polar Bear» или аналогичным по функциональному назна
чению, обеспечивающим срабатывание клапана вне зависимости от простран
ственной ориентации плоскости его установки.
Огнезащита клапана обеспечивается плотным заполнением полостей
лопаток теплоизоляционным материалом с рабочей температурой до 1100 °С
и нанесением на поверхности корпуса и лопаток клапана огнезащитного пок
рытия, а также заполнением наружных полостей клапана минеральной ватой
ГОСТ 4640 84, кроме полости со стороны привода.
Пространственная ориентация клапана при его установке может быть
произвольной, но с учетом обеспечения доступа к приводу.
Для установки клапана в стене, перегородке или перекрытии должен
быть предусмотрен проем по размерам проходного сечения клапана. В проеме
устанавливается закладной фланец со шпильками или болтами, соответствую
щими отверстиям фланца клапана.

Клапан допускается к эксплуатации в помещениях с неагрессивной сре
дой с положительной температурой, не превышающей 35 °С и относительной
влажностью до 80%.
Клапаны не допускается применять в системах, в которых перемещаются
среды с агрессивностью по отношению к углеродистым сталям обыкновенного
качества выше агрессивности воздуха, запылённостью более 100 мг/мЗ, содер
жащие липкие и волокнистые материалы. Климатическое исполнение и катего
рия размещения У2 по ГОСТ 15150.

63



Размеры, мм Масса, Sпр.сеч
НхА H1 Н2 НЗ А1 А2 A3 t t1 d n n1 n2 кг м.кв.
АЗЕ МФЭ 086 1,0 150x150 120 180 230 120 180 250 120 120 7 1 1 16 8,2 0,013
150x200 120 180 230 170 230 300 170 120 7 1 1 16 8,5 0,018
200x200 170 230 280 170 230 300 170 170 7 1 1 16 8,9 0,022
200x250 170 230 280 190 280 350 190 170 7 1 1 16 9,2 0,028
250x250 190 280 330 190 280 350 190 190 7 1 1 16 9,7 0,034
250x400 190 280 330 340 430 500 170 190 7 2 1 20 11,4 0,047
АЗЕ МФЭ 088 1,0 400x400 340 430 480 340 430 500 170 170 7 2 2 24 17,0 0,135
400x500 340 430 480 465 530 600 155 170 7 3 2 28 17,1 0,168
400x600 340 430 480 540 630 700 135 170 7 4 2 32 19,1 0,202
600x600 540 630 680 540 630 700 135 135 10 4 4 40 24,1 0,322
800x800 760 830 880 760 830 900 190 190 10 4 4 40 33,6 0,589
1000x1000 950 1040 1080 950 1040 1100 190 190 10 5 5 48 52,6 0,936
АЗЕ МФЭ 086 2,0 150x150 120 180 230 120 180 250 120 120 7 1 1 16 8,3 0,013
150x200 120 180 230 170 230 300 170 120 7 1 1 16 8,7 0,018
200x200 170 230 280 170 230 300 170 170 7 1 1 16 9,1 0,022
200x250 170 230 280 190 280 350 190 170 7 1 1 16 9,6 0,028
250x250 190 280 330 190 280 350 190 190 7 1 1 16 10,5 0,034
250x400 190 280 330 340 430 500 170 190 7 2 1 20 12,2 0,047
АЗЕ МФЭ 088 2,0 400x400 340 430 480 340 430 500 170 170 7 2 2 24 17,5 0,135
400x500 340 430 480 465 530 600 155 170 7 3 2 28 18,1 0,168
400x600 340 430 480 540 630 700 135 170 7 4 2 32 20,6 0,202
600x600 540 630 680 540 630 700 135 135 10 4 4 40 25,9 0,322
800x800 760 830 880 760 830 900 190 190 10 4 4 40 35,6 0,589
1000x1000 950 1040 1080 950 1040 1100 190 190 10 5 5 48 56,1 0,936

64


М двигатель электропривода
П1, П2 концевые выключатели
Л1, Л2 лампы сигнализации
КТ реле управления
ППК пункт приемно контрольный
SA тумблер отключения клапана

65

КЛАПАНЫ ОБРАТНЫЕ ОГНЕЗАДЕРЖИВАЮЩИЕ
АЗЕ 073.000 серии 5.904 42

Клапаны обратные огнезадерживающие предназначены для установки в по
мещениях в местах пересечения воздуховодами ограждающих конструкций. При
движении воздуха по воздуховоду со скоростью более 4 м/с полотно клапана отк
рывается, а при прекращении движения воздушного потока полотно перекрывает
проходное сечение клапана. При необходимости возможна регулировка момента
открытия и закрытия полотна за счет передвижения груза.
Корпус и полотно клапана покрыты огнезащитным покрытием 5 й группы
огнезащитной эффективности по НПБ 236 97.
Предел огнестойкости 0,5 часа.

Вид установки клапанов:
горизонтальный (обозначение АЗЕ 073);
вертикальный (обозначение АЗЕ 073В).

66

КЛАПАНЫ ОБРАТНЫЕ ОГНЕЗАДЕРЖИВАЮЩИЕ
АЗЕ 073.000 серии 5.904 42


НхА H1 Н2 А2 L t t1 d n n1 n2 кг м.кв.
АЗЕ 073.000 250x250 190 280 280 250 190 190 8 1 1 16 7,8 0,037
01 250x400 190 280 430 250 170 190 8 2 1 20 10,6 0,066
02 400x400 340 430 430 420 170 170 8 2 2 24 19,6 0,118
03 400x500 340 430 530 420 155 170 8 3 2 28 22,0 0,152
04 400x600 340 430 630 420 135 155 8 4 2 32 24,3 0,186
05 100x100 80 130 130 110 80 135 8 1 1 16 2,2 0,002
06 150x100 130 180 130 160 80 80 8 1 1 16 2,5 0,004
07 150x150 130 180 180 160 130 130 8 1 1 16 3,5 0,009

НхА H1 Н2 А1 А2 L t t1 d n n1 n2 кг м.кв.
АЗЕ 073В.ООО 250x250 190 280 190 280 250 190 190 8 1 1 160,0 7,8 0,037
01 250x400 190 280 340 430 250 170 190 8 2 1 20 10,6 0,066
02 400x400 340 430 340 430 420 170 170 8 2 2 24 19,6 0,118
03 400x500 340 430 465 530 420 155 170 8 3 2 28 22,0 0,152
04 400x600 340 430 540 630 420 135 155 8 4 2 32 24,3 0,186
05 100x100 80 130 80 130 110 80 135 8 1 1 16 2,2 0,002
06 150x100 130 180 80 130 160 80 80 8 1 1 16 2,5 0,004
07 150x150 130 180 130 180 160 130 130 8 1 1 16 3,5 0,009

67

инновент оборудование для систем дымоудаления 2008

инновент оборудование для систем дымоудаления 2008

More Related Content

Similar to инновент оборудование для систем дымоудаления 2008

инновент оборудование для систем дымоудаления 2008
