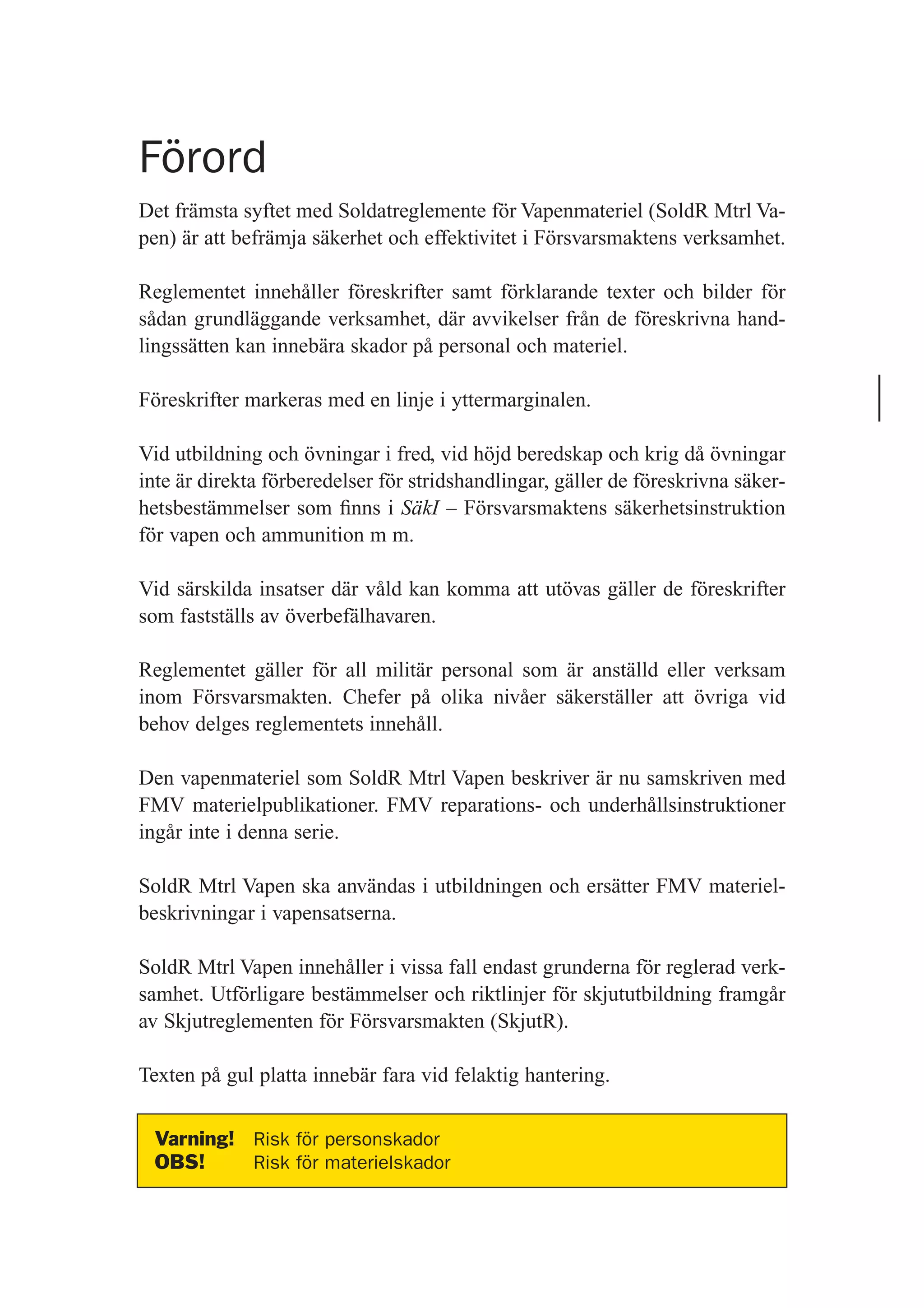

5. Förord
Det främsta syftet med Soldatreglemente för Vapenmateriel (SoldR Mtrl Va-
pen) är att befrämja säkerhet och effektivitet i Försvarsmaktens verksamhet.
Reglementet innehåller föreskrifter samt förklarande texter och bilder för
sådan grundläggande verksamhet, där avvikelser från de föreskrivna hand-
lingssätten kan innebära skador på personal och materiel.
Föreskrifter markeras med en linje i yttermarginalen.
Vid utbildning och övningar i fred, vid höjd beredskap och krig då övningar
inte är direkta förberedelser för stridshandlingar, gäller de föreskrivna säker-
hetsbestämmelser som finns i SäkI – Försvarsmaktens säkerhetsinstruktion
för vapen och ammunition m m.
Vid särskilda insatser där våld kan komma att utövas gäller de föreskrifter
som fastställs av överbefälhavaren.
Reglementet gäller för all militär personal som är anställd eller verksam
inom Försvarsmakten. Chefer på olika nivåer säkerställer att övriga vid
behov delges reglementets innehåll.
Den vapenmateriel som SoldR Mtrl Vapen beskriver är nu samskriven med
FMV materielpublikationer. FMV reparations- och underhållsinstruktioner
ingår inte i denna serie.
SoldR Mtrl Vapen ska användas i utbildningen och ersätter FMV materiel-
beskrivningar i vapensatserna.
SoldR Mtrl Vapen innehåller i vissa fall endast grunderna för reglerad verk-
samhet. Utförligare bestämmelser och riktlinjer för skjututbildning framgår
av Skjutreglementen för Försvarsmakten (SkjutR).
Texten på gul platta innebär fara vid felaktig hantering.
Varning! Risk för personskador
OBS! Risk för materielskador
7. Allmänt
7
ALLMÄNT

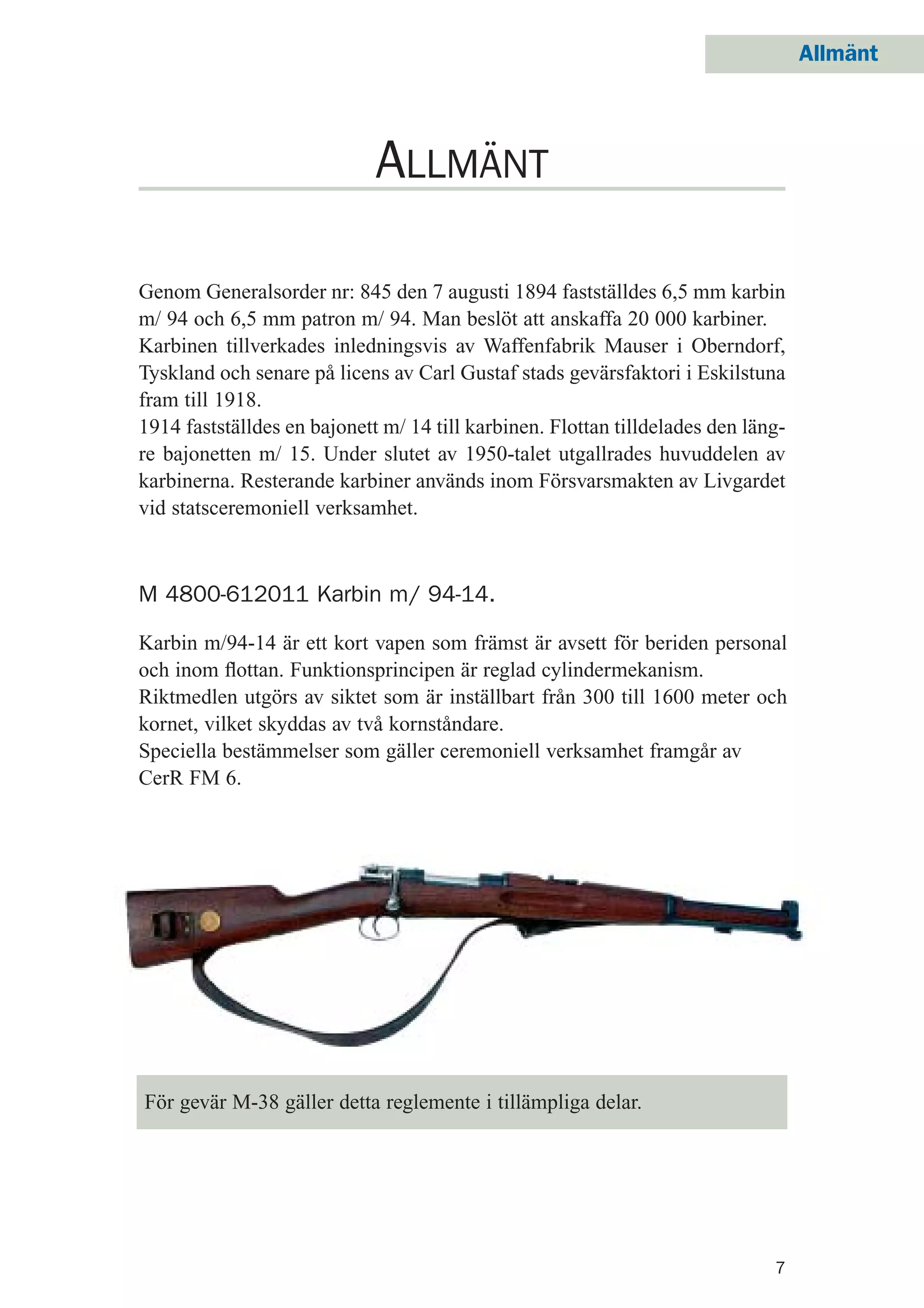

Genom Generalsorder nr: 845 den 7 augusti 1894 fastställdes 6,5 mm karbin
m/ 94 och 6,5 mm patron m/ 94. Man beslöt att anskaffa 20 000 karbiner.
Karbinen tillverkades inledningsvis av Waffenfabrik Mauser i Oberndorf,
Tyskland och senare på licens av Carl Gustaf stads gevärsfaktori i Eskilstuna
fram till 1918.
1914 fastställdes en bajonett m/ 14 till karbinen. Flottan tilldelades den läng-
re bajonetten m/ 15. Under slutet av 1950-talet utgallrades huvuddelen av
karbinerna. Resterande karbiner används inom Försvarsmakten av Livgardet
vid statsceremoniell verksamhet.
Karbin m/94-14 är ett kort vapen som främst är avsett för beriden personal
och inom flottan. Funktionsprincipen är reglad cylindermekanism.
Riktmedlen utgörs av siktet som är inställbart från 300 till 1600 meter och
kornet, vilket skyddas av två kornståndare.
Speciella bestämmelser som gäller ceremoniell verksamhet framgår av
CerR FM 6.
För gevär M-38 gäller detta reglemente i tillämpliga delar.
M 4800-612011 Karbin m/ 94-14.

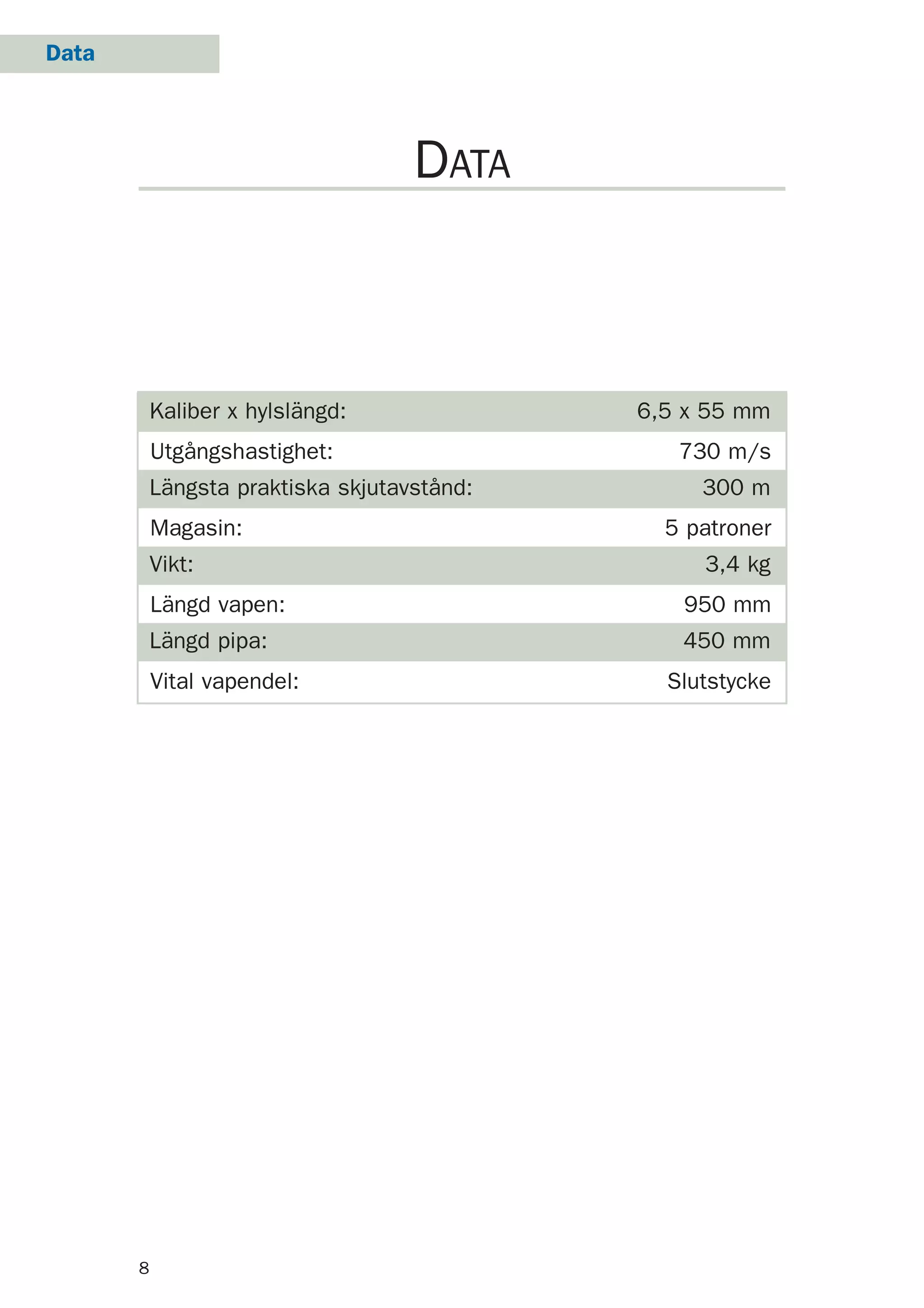

8. Vital vapendel: Slutstycke
Längd vapen: 950 mm
Magasin: 5 patroner
Kaliber x hylslängd: 6,5 x 55 mm
Utgångshastighet: 730 m/s
Data
8
DATA
Längsta praktiska skjutavstånd: 300 m
Vikt: 3,4 kg
Längd pipa: 450 mm
9. Tillbehör
9
TILLBEHÖR

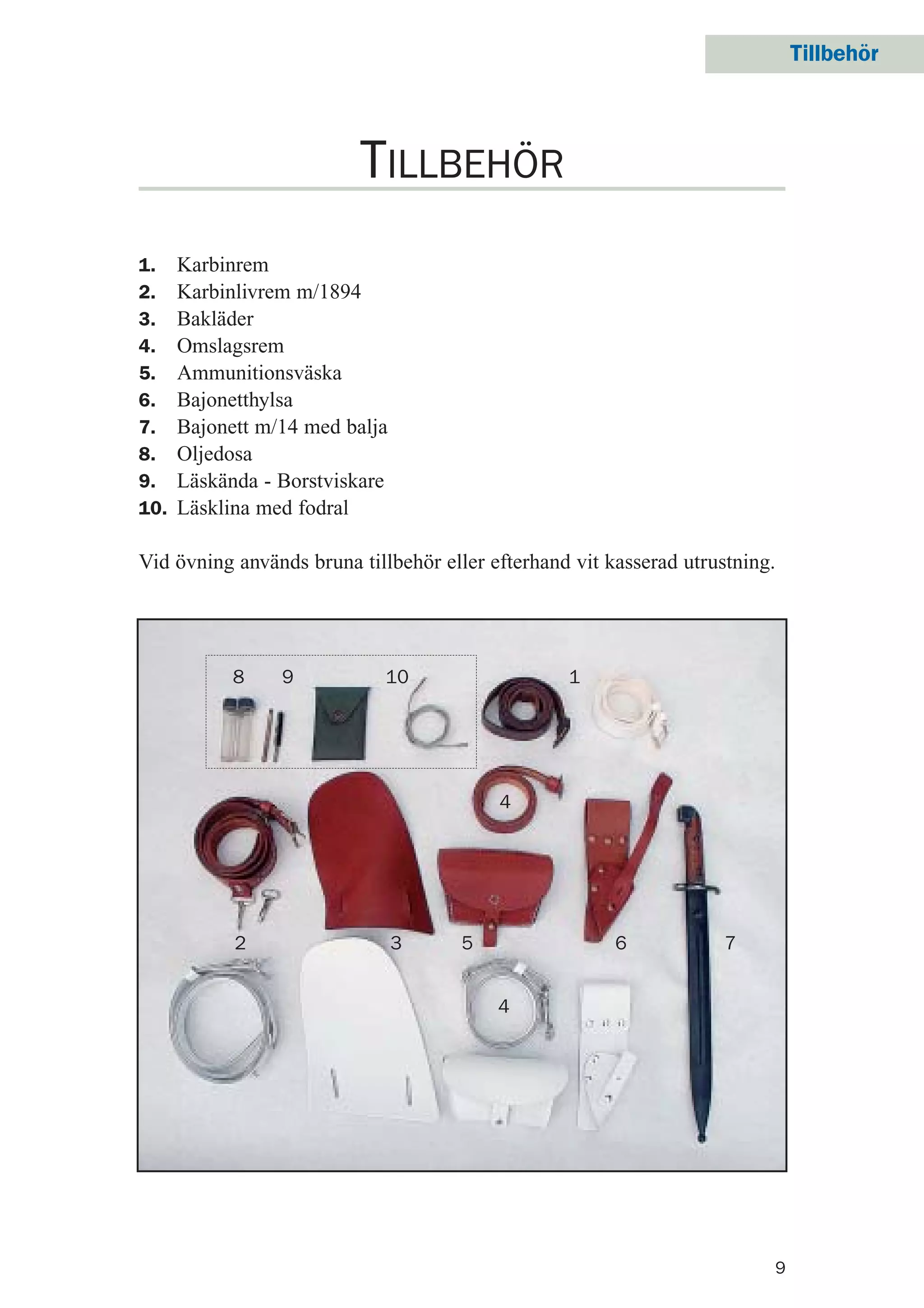

1. Karbinrem
2. Karbinlivrem m/1894
3. Bakläder
4. Omslagsrem
5. Ammunitionsväska
6. Bajonetthylsa
7. Bajonett m/14 med balja
8. Oljedosa
9. Läskända - Borstviskare
10. Läsklina med fodral
Vid övning används bruna tillbehör eller efterhand vit kasserad utrustning.
18 9 10
4
4
2 3 5 6 7
10. Tillbehör
10

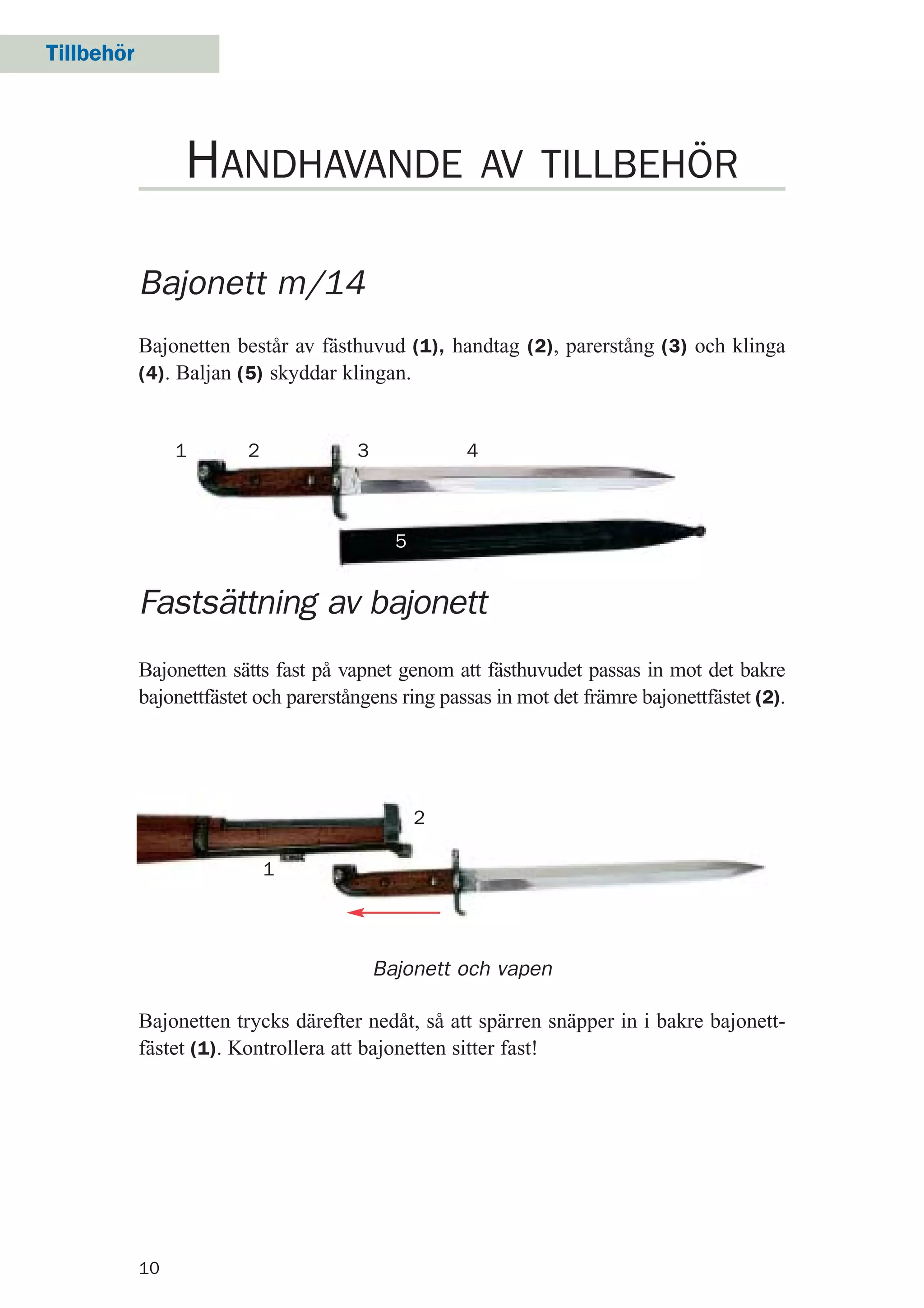

Bajonett m/14
Bajonetten består av fästhuvud (1), handtag (2), parerstång (3) och klinga
(4). Baljan (5) skyddar klingan.
HANDHAVANDE AV TILLBEHÖR
Fastsättning av bajonett
Bajonetten sätts fast på vapnet genom att fästhuvudet passas in mot det bakre
bajonettfästet och parerstångens ring passas in mot det främre bajonettfästet (2).
Bajonett och vapen
Bajonetten trycks därefter nedåt, så att spärren snäpper in i bakre bajonett-
fästet (1). Kontrollera att bajonetten sitter fast!
1 2
2
3
1
4
5
11. Tillbehör
11
Karbinrem

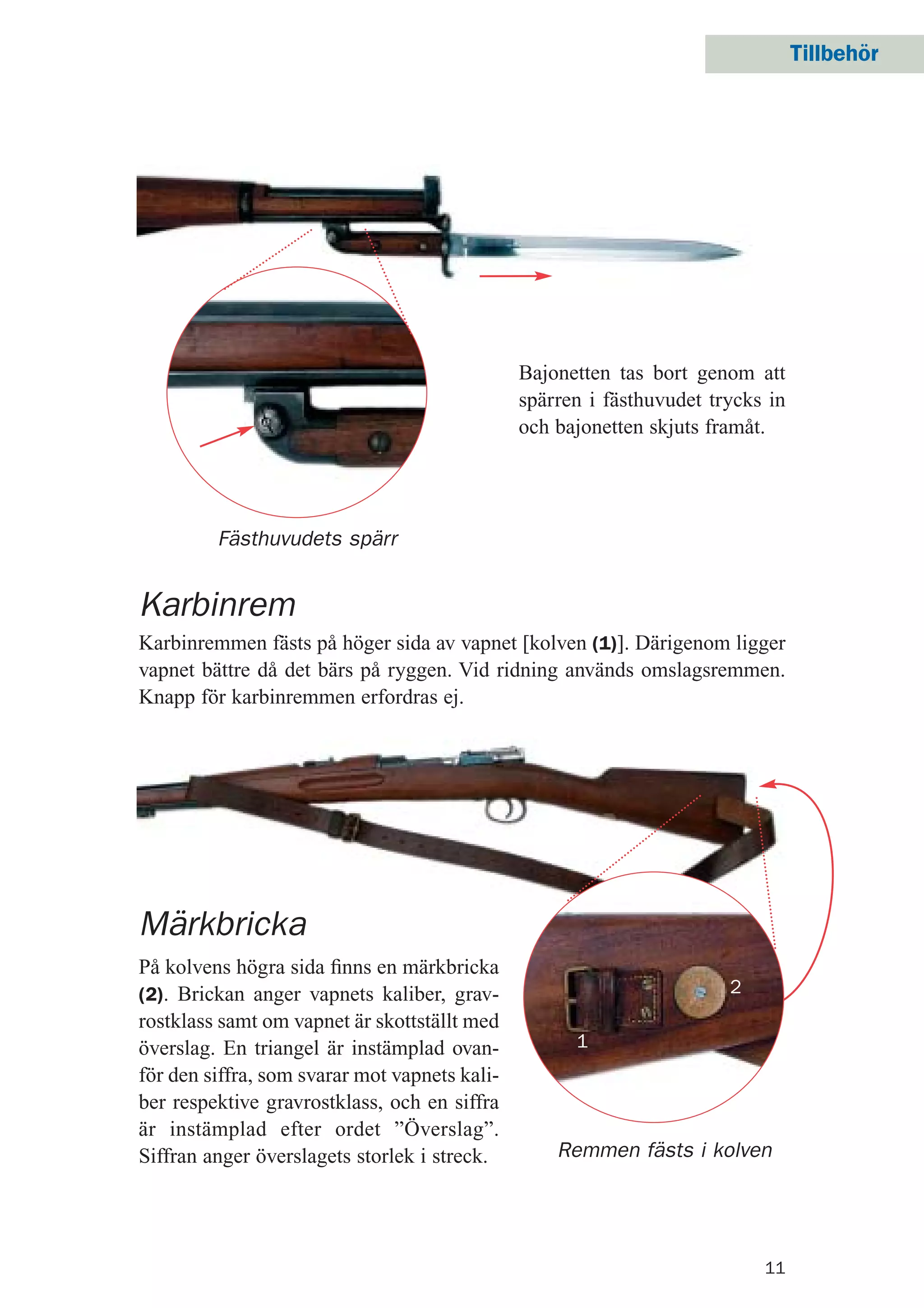

Karbinremmen fästs på höger sida av vapnet [kolven (1)]. Därigenom ligger
vapnet bättre då det bärs på ryggen. Vid ridning används omslagsremmen.
Knapp för karbinremmen erfordras ej.
Bajonetten tas bort genom att
spärren i fästhuvudet trycks in
och bajonetten skjuts framåt.
Fästhuvudets spärr
Märkbricka
Remmen fästs i kolven
På kolvens högra sida finns en märkbricka
(2). Brickan anger vapnets kaliber, grav-
rostklass samt om vapnet är skottställt med
överslag. En triangel är instämplad ovan-
för den siffra, som svarar mot vapnets kali-
ber respektive gravrostklass, och en siffra
är instämplad efter ordet ”Överslag”.
Siffran anger överslagets storlek i streck.
1
2
12. Konstruktion
12

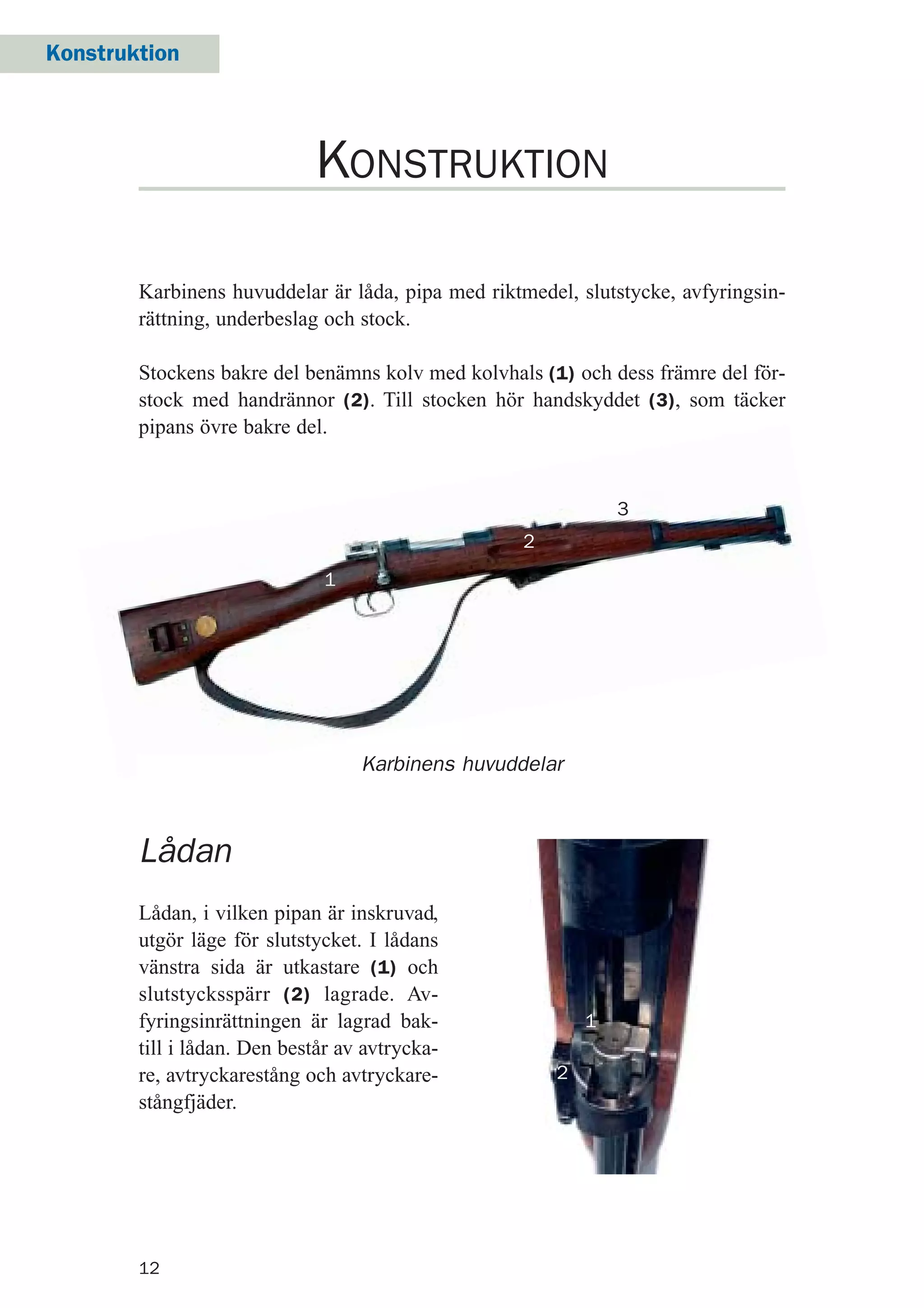

Karbinens huvuddelar är låda, pipa med riktmedel, slutstycke, avfyringsin-
rättning, underbeslag och stock.
Stockens bakre del benämns kolv med kolvhals (1) och dess främre del för-
stock med handrännor (2). Till stocken hör handskyddet (3), som täcker
pipans övre bakre del.
KONSTRUKTION
Karbinens huvuddelar
Lådan
Lådan, i vilken pipan är inskruvad,
utgör läge för slutstycket. I lådans
vänstra sida är utkastare (1) och
slutstycksspärr (2) lagrade. Av-
fyringsinrättningen är lagrad bak-
till i lådan. Den består av avtrycka-
re, avtryckarestång och avtryckare-
stångfjäder.
1
1
2
3
2
13. 13
Konstruktion
Säkring

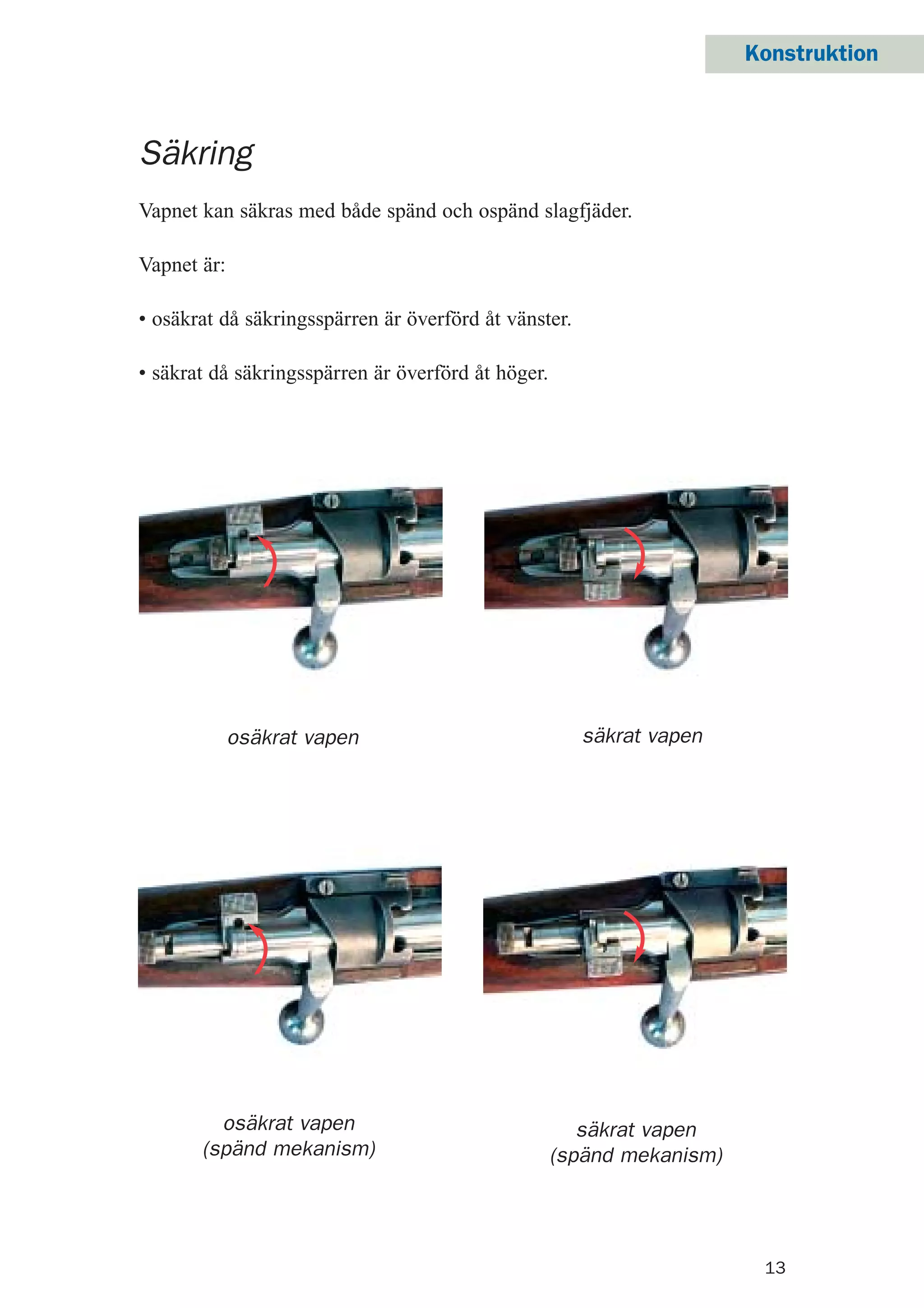

Vapnet kan säkras med både spänd och ospänd slagfjäder.
Vapnet är:
• osäkrat då säkringsspärren är överförd åt vänster.
• säkrat då säkringsspärren är överförd åt höger.
osäkrat vapen säkrat vapen
osäkrat vapen
(spänd mekanism)
säkrat vapen
(spänd mekanism)
14. Isärtagning och hopsättning
14

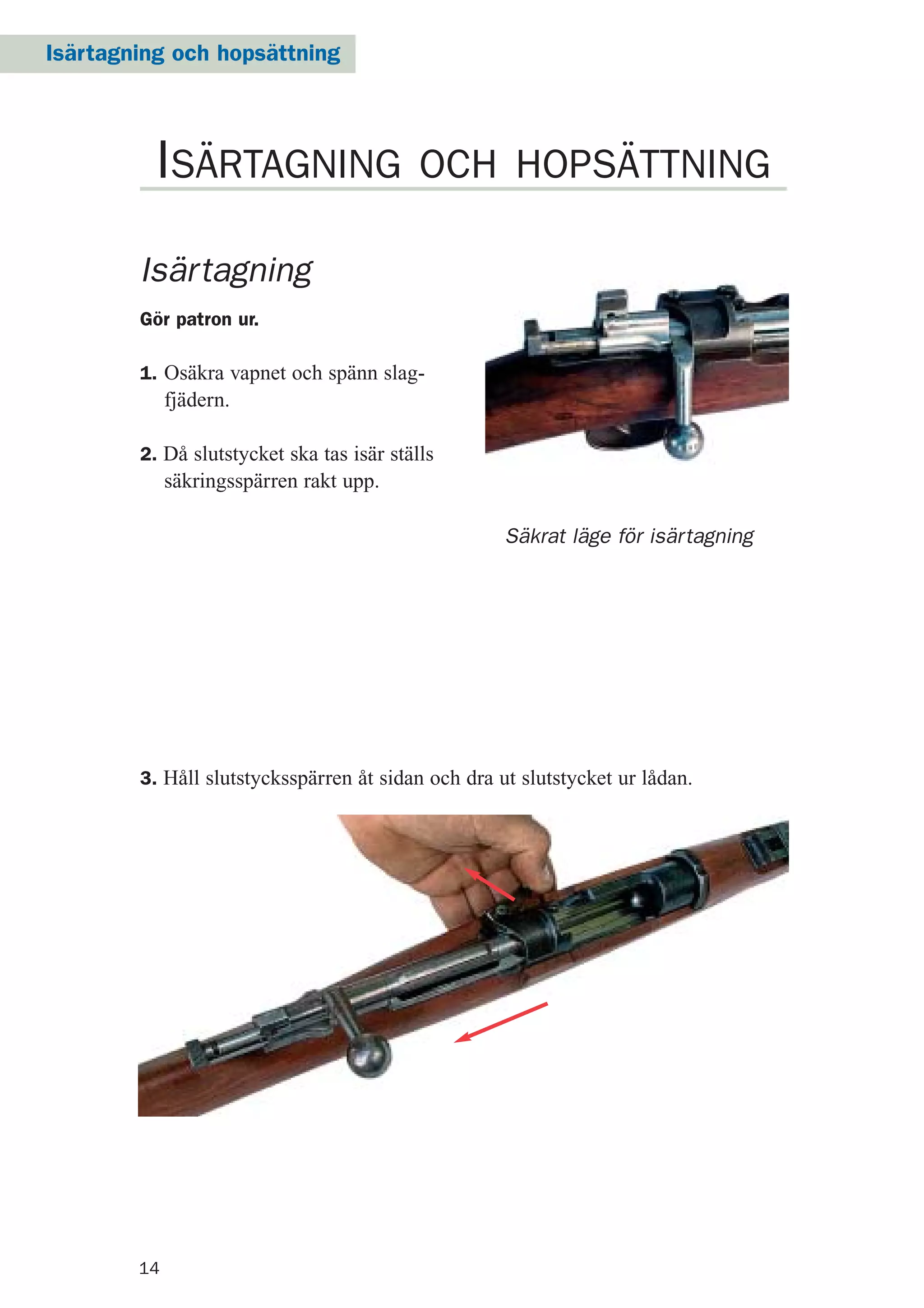

Isärtagning
Gör patron ur.
1. Osäkra vapnet och spänn slag-
fjädern.
2. Då slutstycket ska tas isär ställs
säkringsspärren rakt upp.
3. Håll slutstycksspärren åt sidan och dra ut slutstycket ur lådan.
ISÄRTAGNING OCH HOPSÄTTNING
Säkrat läge för isärtagning
15. Isärtagning och hopsättning
15
Särskild tillsyn
Slutstycket

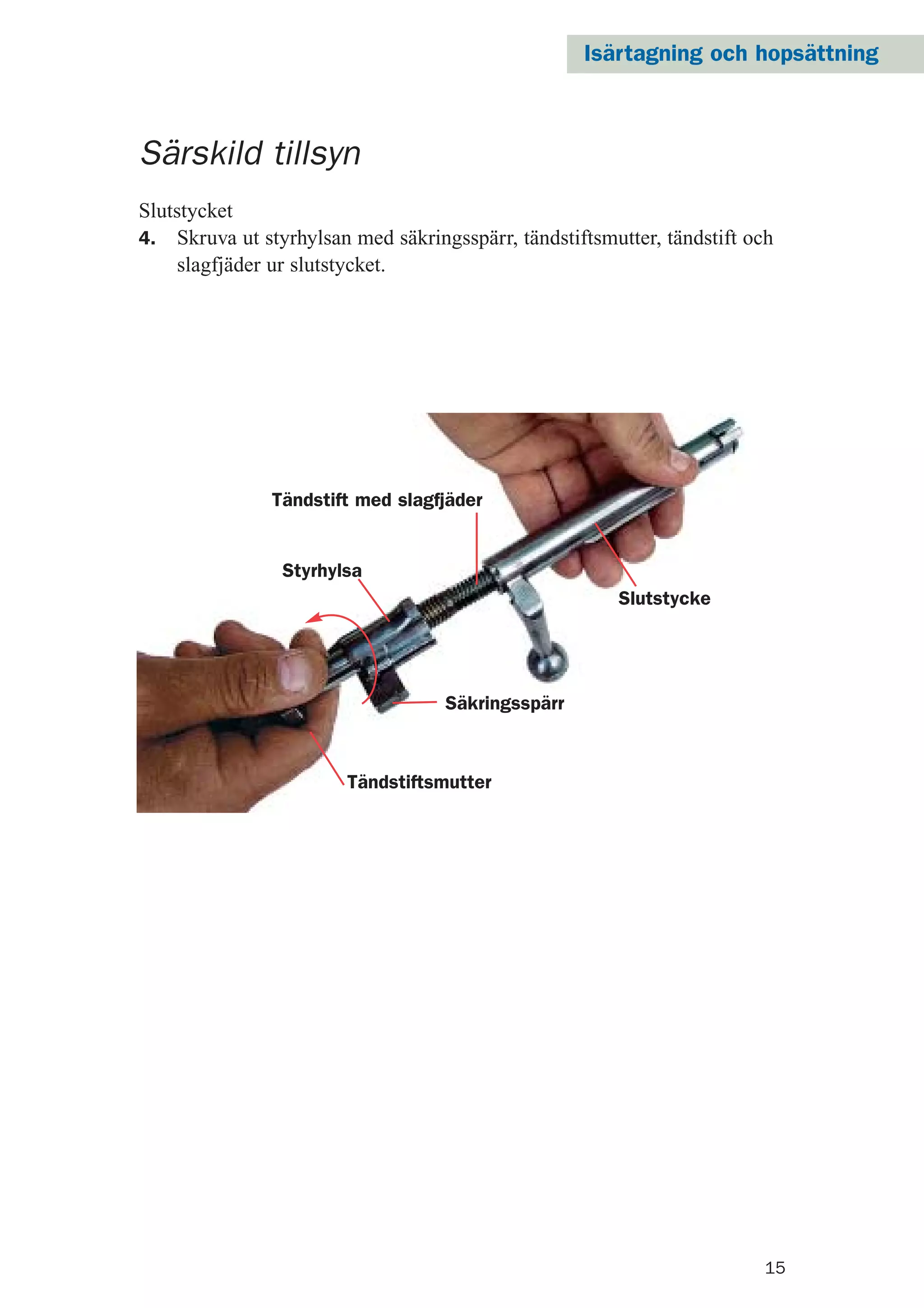

4. Skruva ut styrhylsan med säkringsspärr, tändstiftsmutter, tändstift och
slagfjäder ur slutstycket.
Styrhylsa
Slutstycke
Tändstiftsmutter
Säkringsspärr
Tändstift med slagfjäder
16. 16

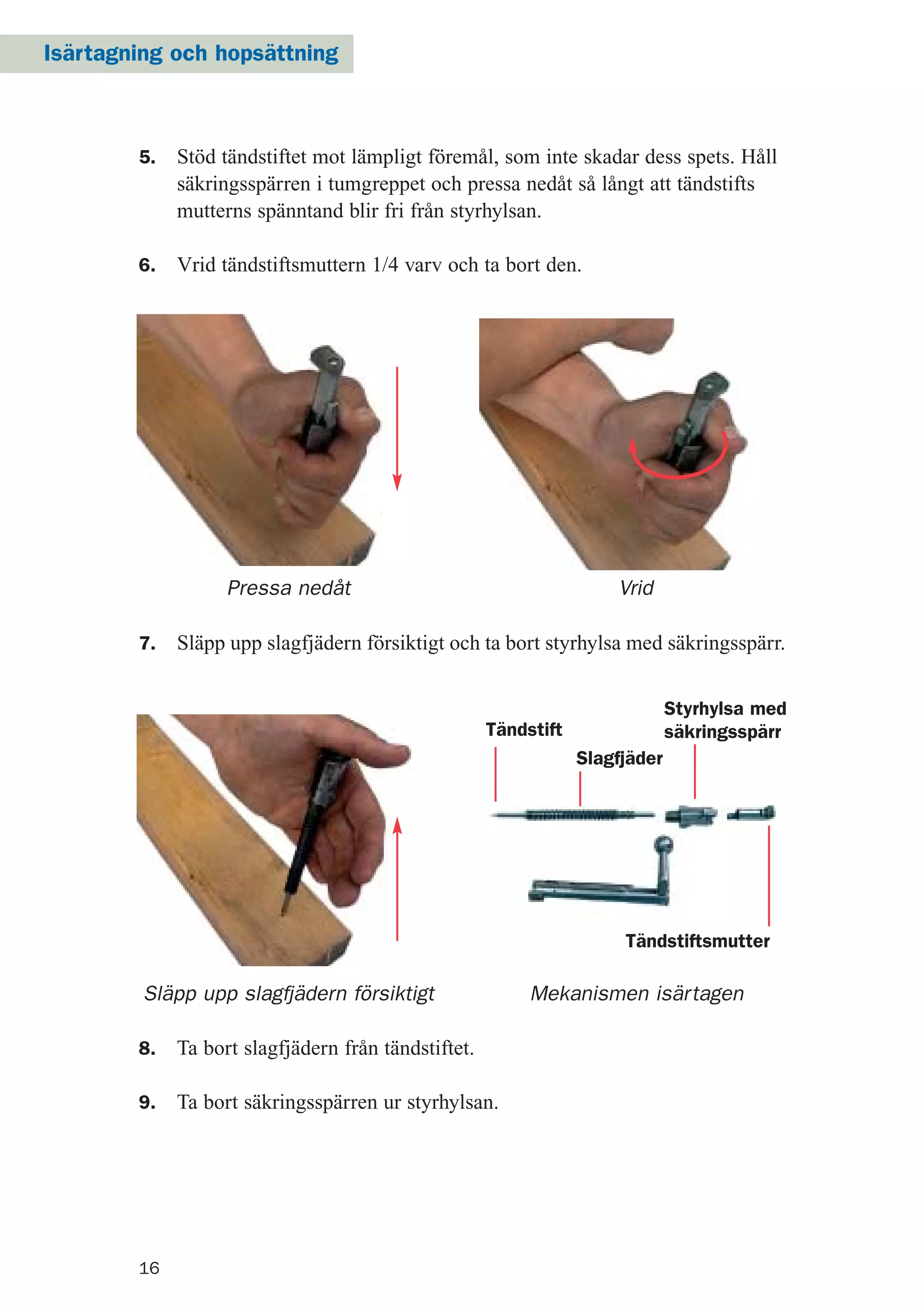

5. Stöd tändstiftet mot lämpligt föremål, som inte skadar dess spets. Håll
säkringsspärren i tumgreppet och pressa nedåt så långt att tändstifts
mutterns spänntand blir fri från styrhylsan.
6. Vrid tändstiftsmuttern 1/4 varv och ta bort den.
Pressa nedåt
Släpp upp slagfjädern försiktigt
Vrid
7. Släpp upp slagfjädern försiktigt och ta bort styrhylsa med säkringsspärr.
8. Ta bort slagfjädern från tändstiftet.
9. Ta bort säkringsspärren ur styrhylsan.
Mekanismen isärtagen
Styrhylsa med
säkringsspärr
Tändstiftsmutter
Slagfjäder
Tändstift
Isärtagning och hopsättning
17. 17
Slutstycke med säkring

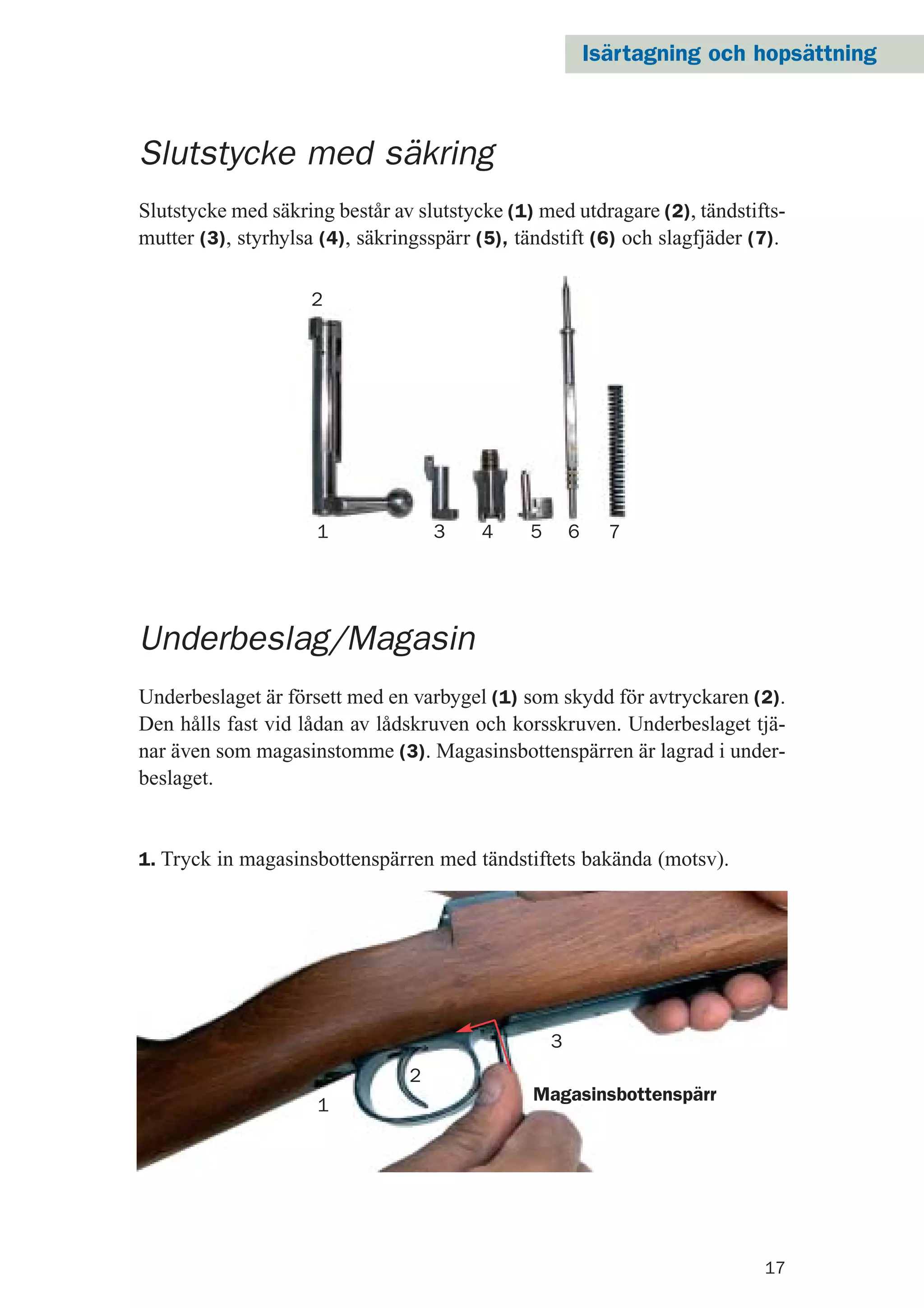

Slutstycke med säkring består av slutstycke (1) med utdragare (2), tändstifts-
mutter (3), styrhylsa (4), säkringsspärr (5), tändstift (6) och slagfjäder (7).
1 6 73 4 5
2
1. Tryck in magasinsbottenspärren med tändstiftets bakända (motsv).
Magasinsbottenspärr
Underbeslag/Magasin
Underbeslaget är försett med en varbygel (1) som skydd för avtryckaren (2).
Den hålls fast vid lådan av lådskruven och korsskruven. Underbeslaget tjä-
nar även som magasinstomme (3). Magasinsbottenspärren är lagrad i under-
beslaget.
Isärtagning och hopsättning
1
2
3
18. 18

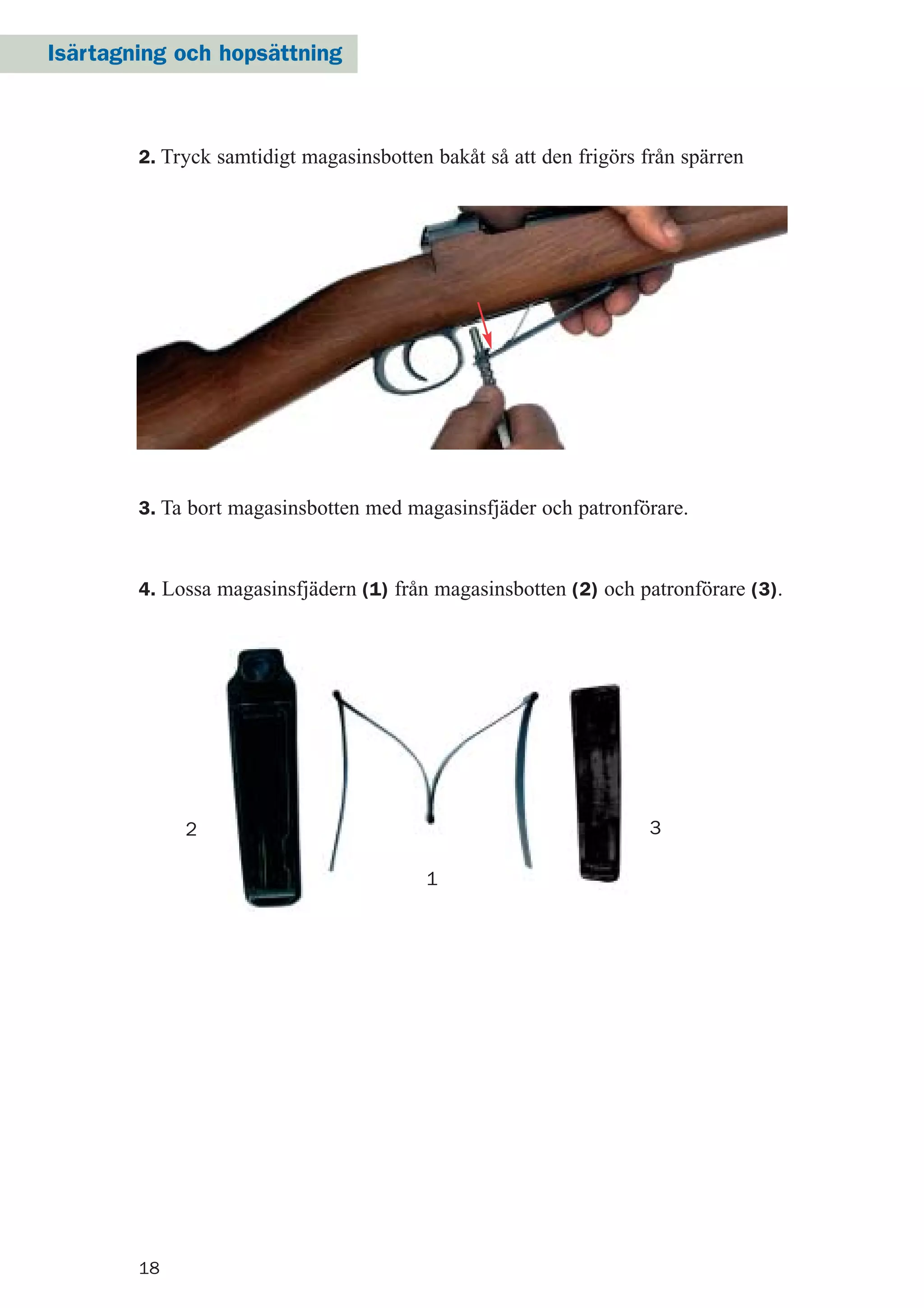

4. Lossa magasinsfjädern (1) från magasinsbotten (2) och patronförare (3).
1
2 3
2. Tryck samtidigt magasinsbotten bakåt så att den frigörs från spärren
3. Ta bort magasinsbotten med magasinsfjäder och patronförare.
Isärtagning och hopsättning
19. 19

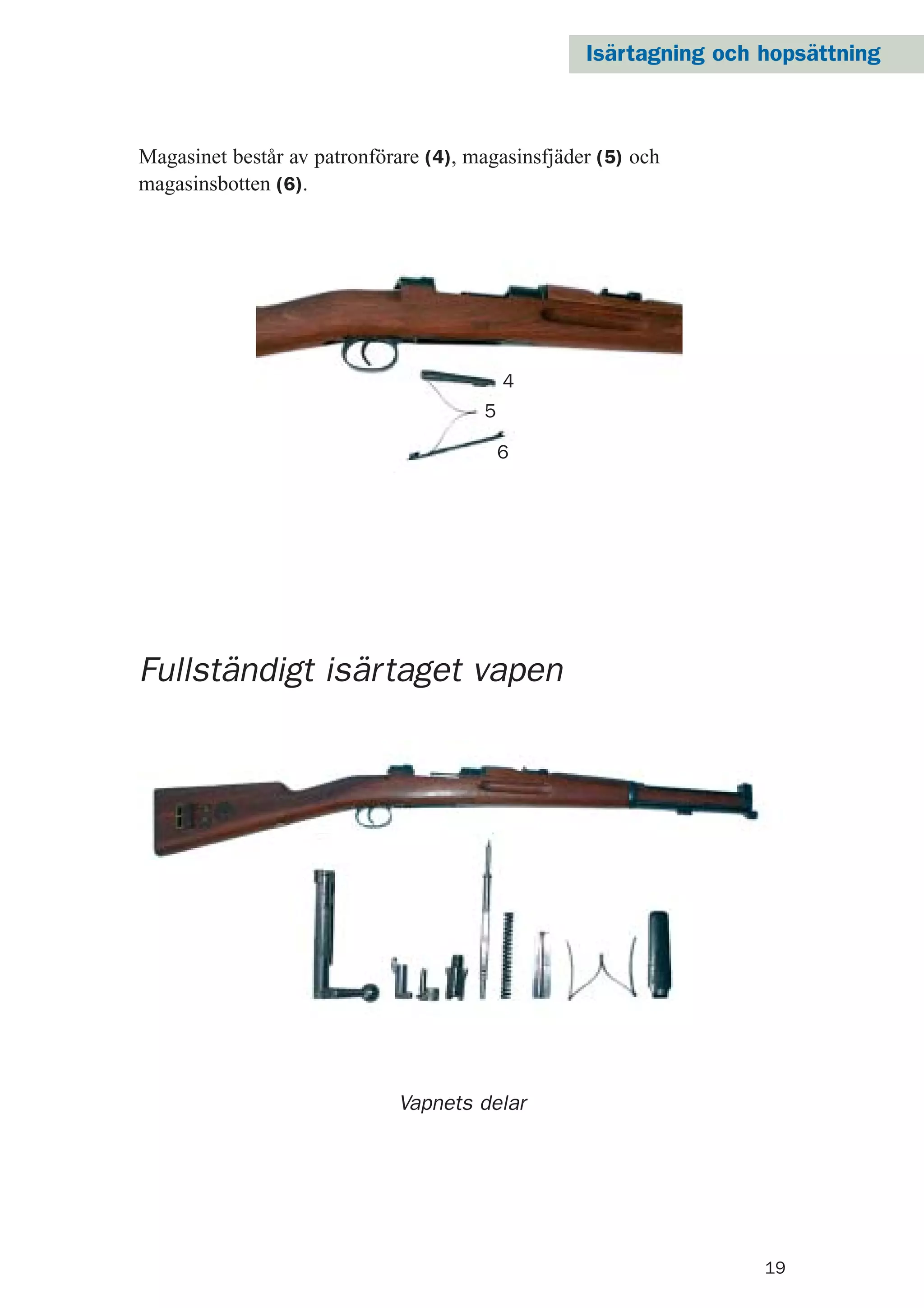

Vapnets delar
Fullständigt isärtaget vapen
Magasinet består av patronförare (4), magasinsfjäder (5) och
magasinsbotten (6).
4
5
6
Isärtagning och hopsättning
20. 20

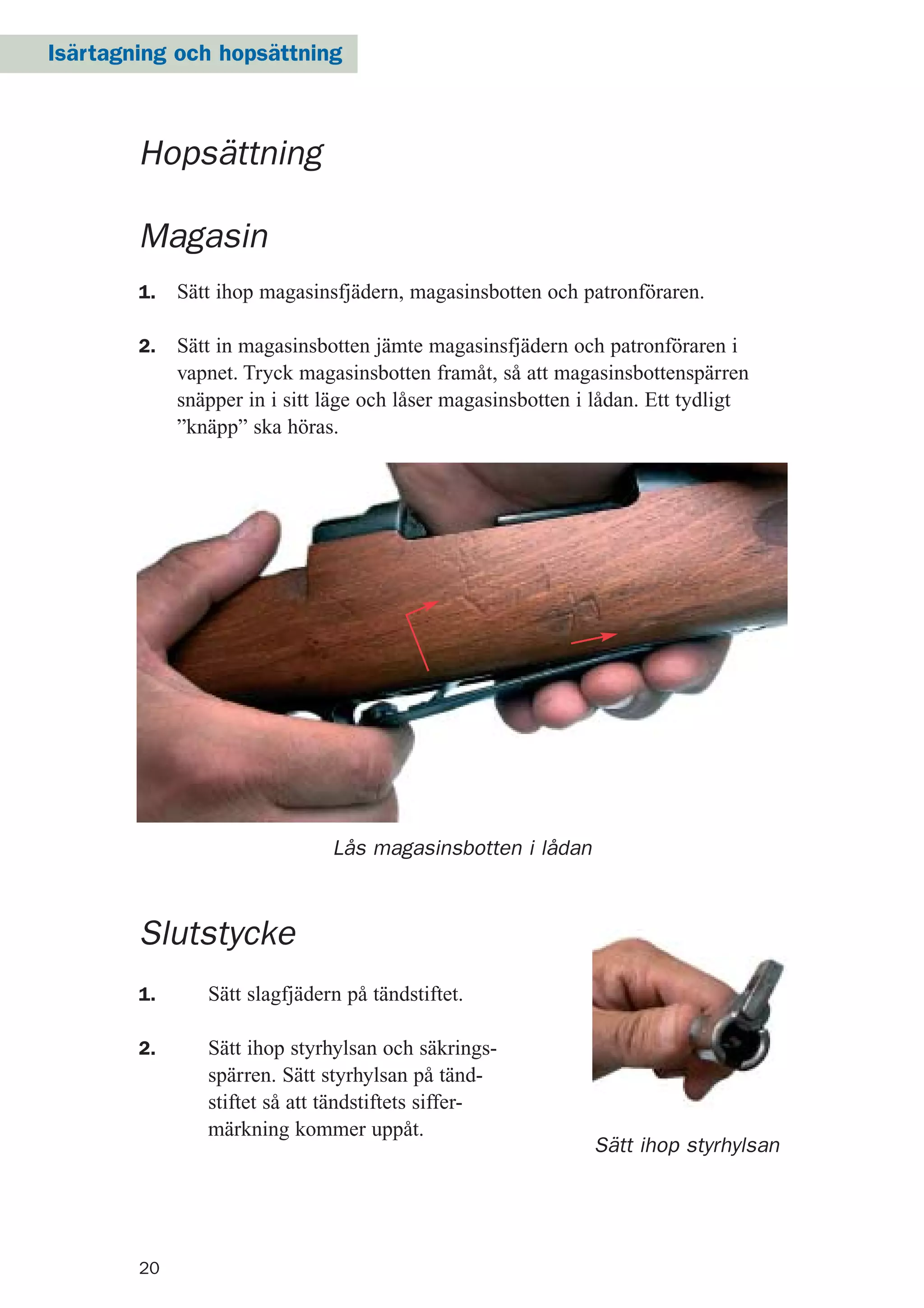

Sätt ihop styrhylsan
Magasin
1. Sätt ihop magasinsfjädern, magasinsbotten och patronföraren.
2. Sätt in magasinsbotten jämte magasinsfjädern och patronföraren i
vapnet. Tryck magasinsbotten framåt, så att magasinsbottenspärren
snäpper in i sitt läge och låser magasinsbotten i lådan. Ett tydligt
”knäpp” ska höras.
Lås magasinsbotten i lådan
Slutstycke
1. Sätt slagfjädern på tändstiftet.
2. Sätt ihop styrhylsan och säkrings-
spärren. Sätt styrhylsan på tänd-
stiftet så att tändstiftets siffer-
märkning kommer uppåt.
Hopsättning
Isärtagning och hopsättning
21. 21

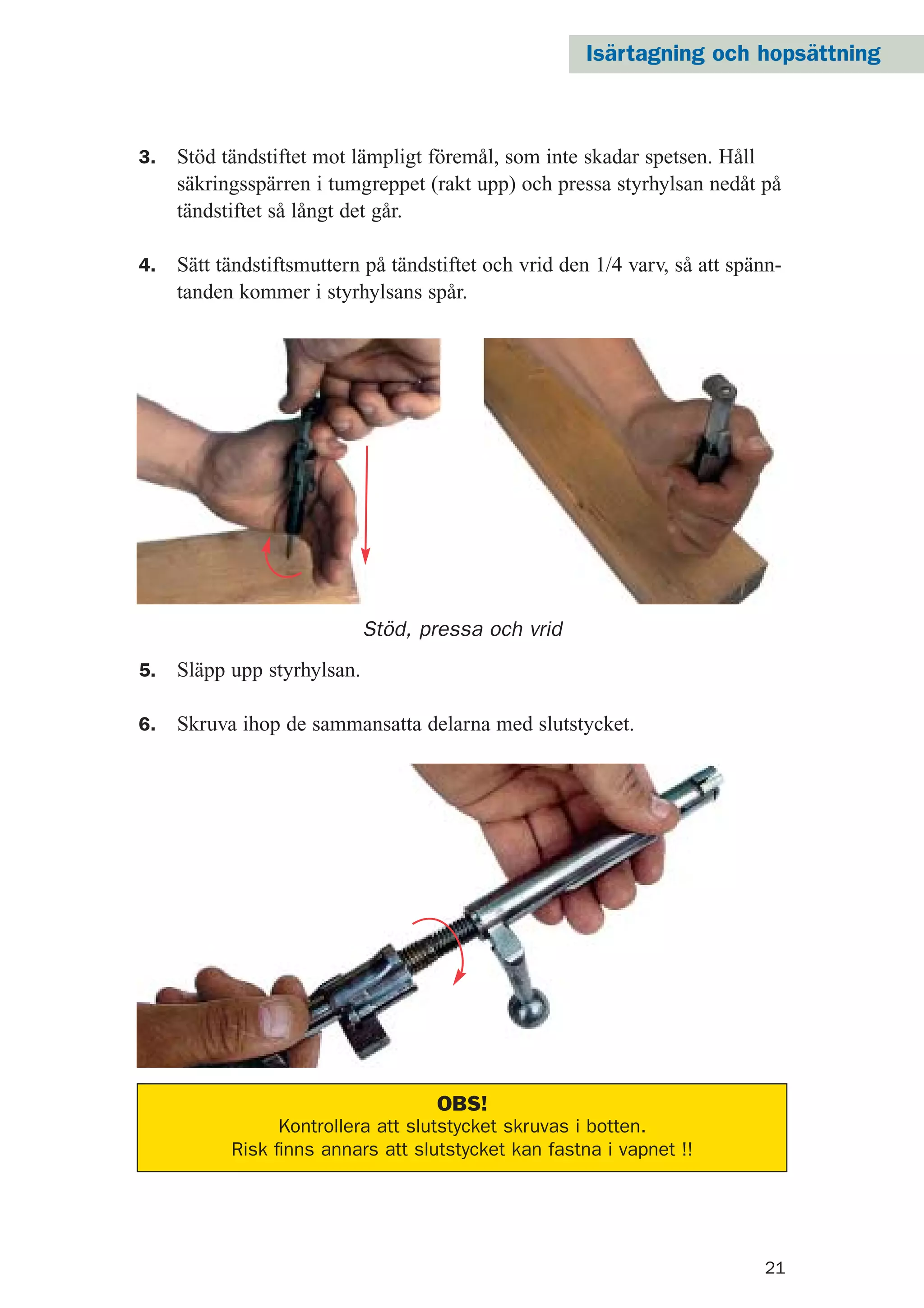

Stöd, pressa och vrid
3. Stöd tändstiftet mot lämpligt föremål, som inte skadar spetsen. Håll
säkringsspärren i tumgreppet (rakt upp) och pressa styrhylsan nedåt på
tändstiftet så långt det går.
4. Sätt tändstiftsmuttern på tändstiftet och vrid den 1/4 varv, så att spänn-
tanden kommer i styrhylsans spår.
5. Släpp upp styrhylsan.
6. Skruva ihop de sammansatta delarna med slutstycket.
OBS!
Kontrollera att slutstycket skruvas i botten.
Risk finns annars att slutstycket kan fastna i vapnet !!
Isärtagning och hopsättning
22. 22

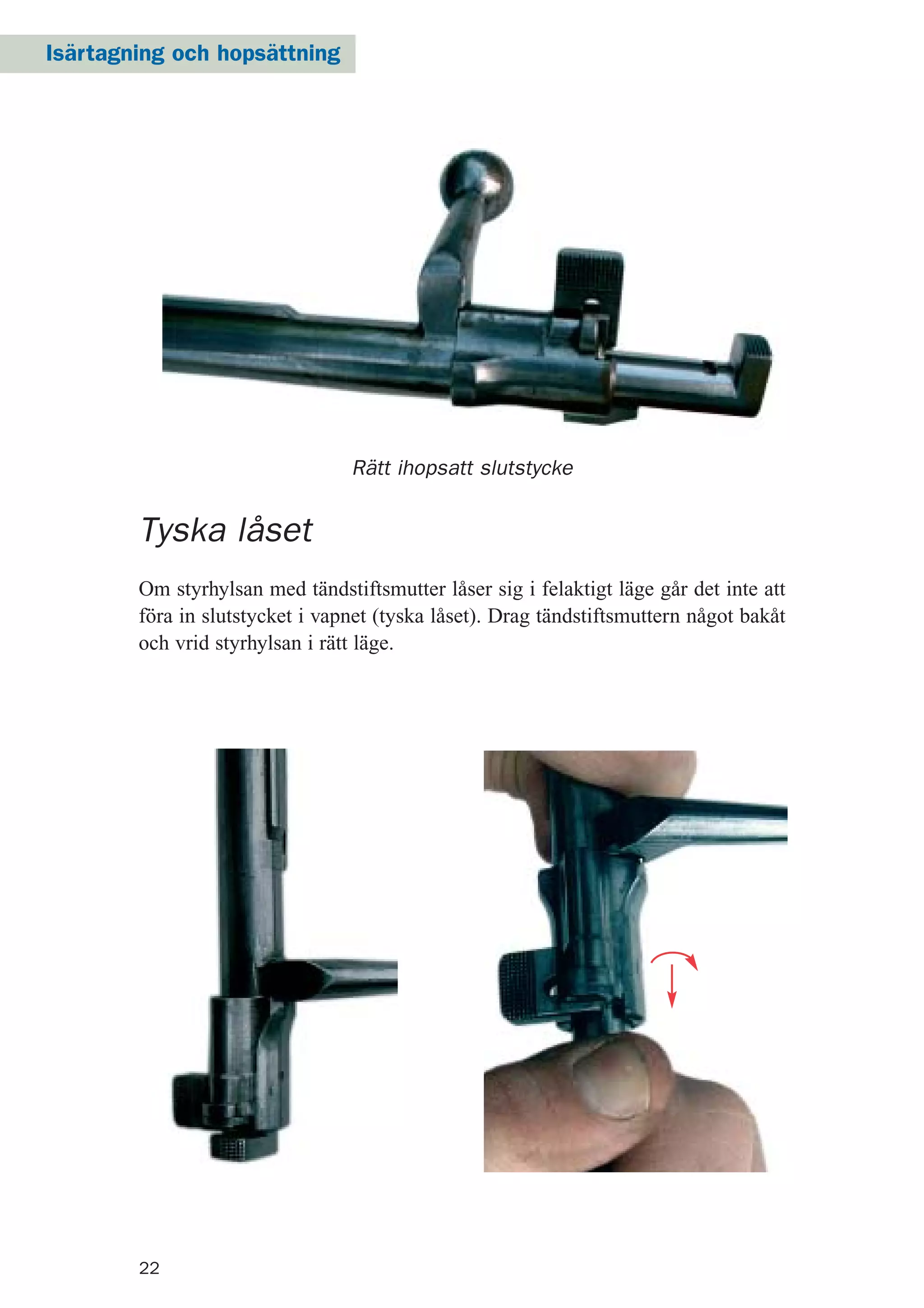

Rätt ihopsatt slutstycke
Tyska låset
Om styrhylsan med tändstiftsmutter låser sig i felaktigt läge går det inte att
föra in slutstycket i vapnet (tyska låset). Drag tändstiftsmuttern något bakåt
och vrid styrhylsan i rätt läge.
Isärtagning och hopsättning
23. 23

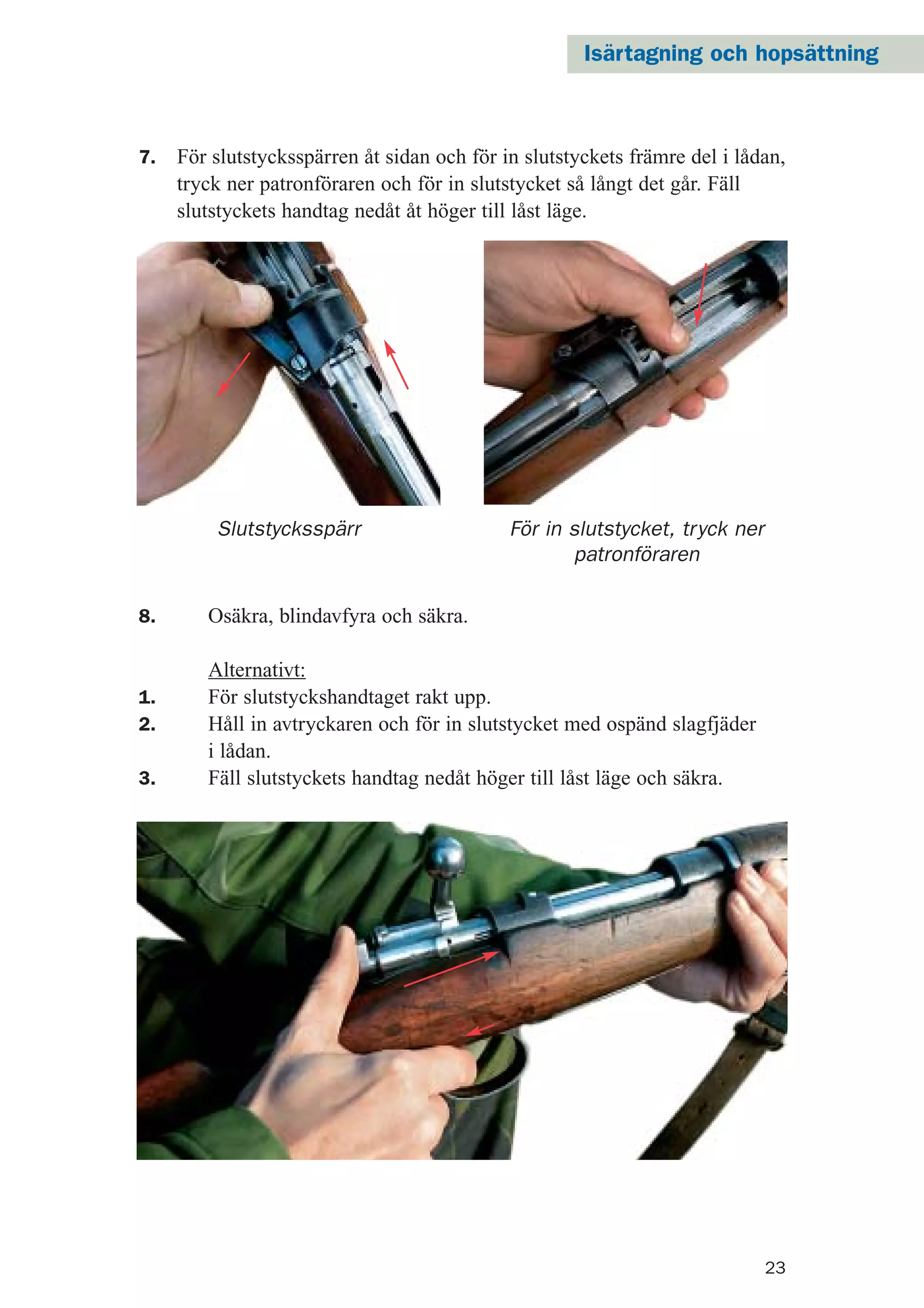

7. För slutstycksspärren åt sidan och för in slutstyckets främre del i lådan,
tryck ner patronföraren och för in slutstycket så långt det går. Fäll
slutstyckets handtag nedåt åt höger till låst läge.
Slutstycksspärr
8. Osäkra, blindavfyra och säkra.
Alternativt:
1. För slutstyckshandtaget rakt upp.
2. Håll in avtryckaren och för in slutstycket med ospänd slagfjäder
i lådan.
3. Fäll slutstyckets handtag nedåt höger till låst läge och säkra.
För in slutstycket, tryck ner
patronföraren
Isärtagning och hopsättning

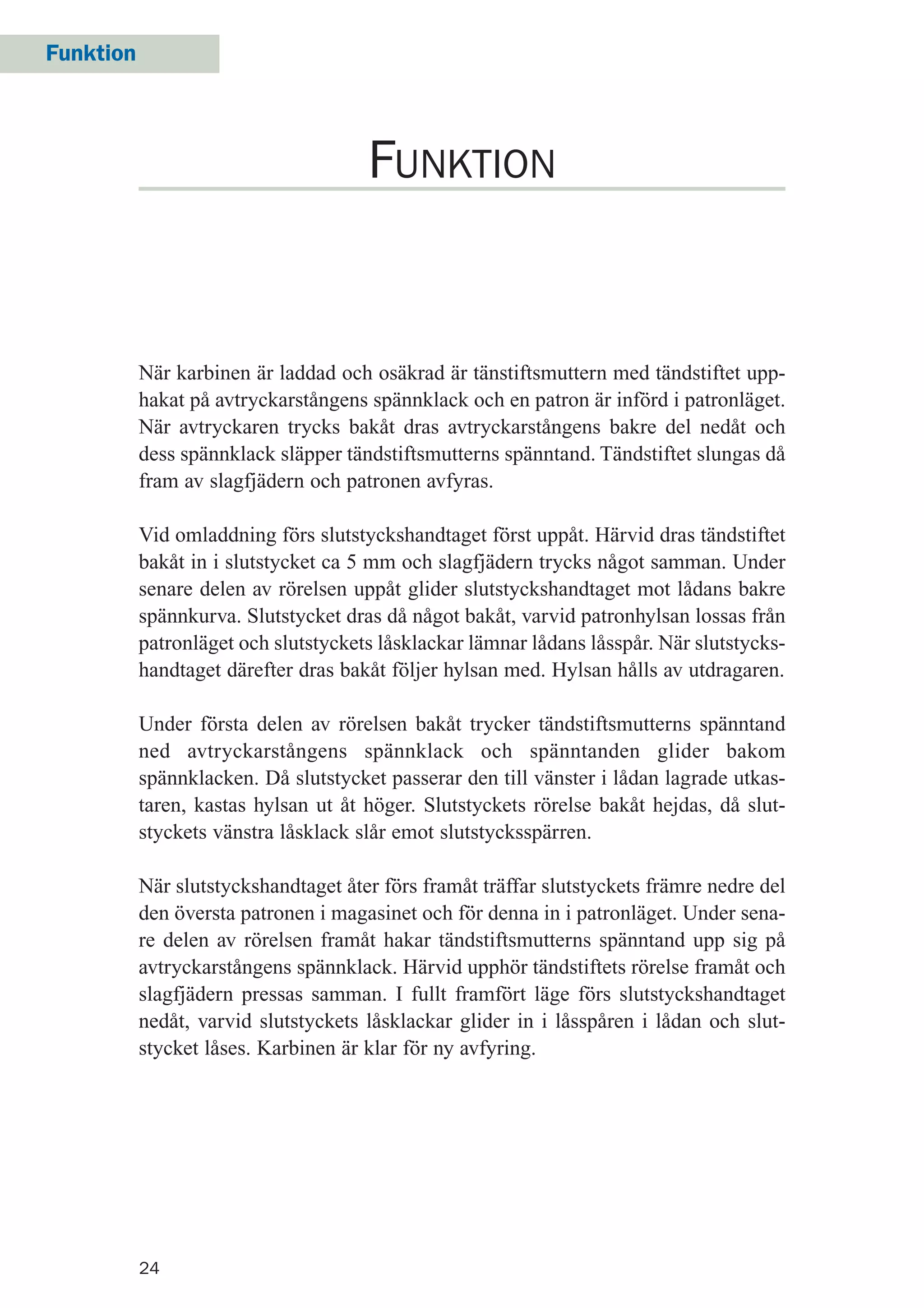

24. Funktion
24

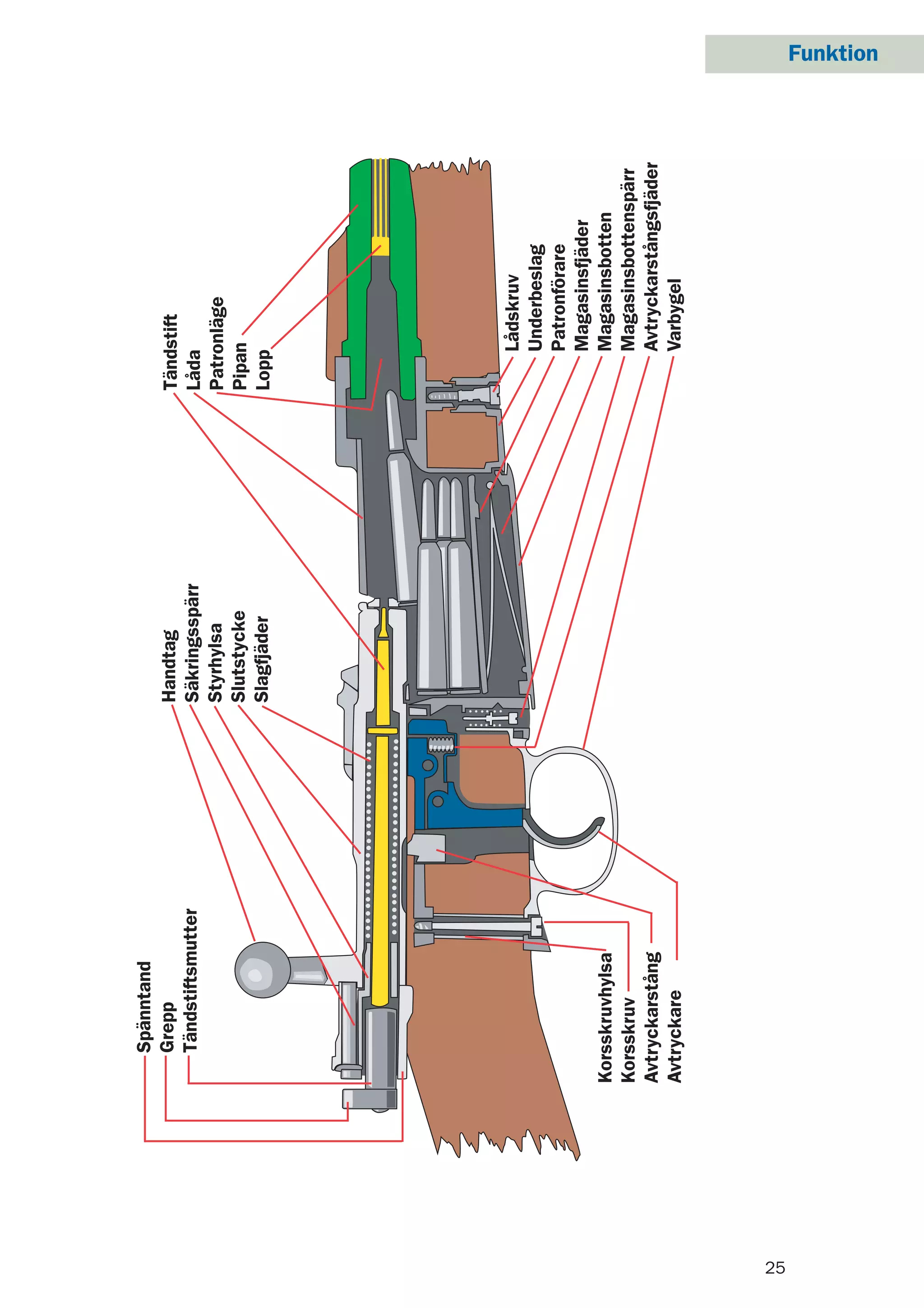

När karbinen är laddad och osäkrad är tänstiftsmuttern med tändstiftet upp-
hakat på avtryckarstångens spännklack och en patron är införd i patronläget.
När avtryckaren trycks bakåt dras avtryckarstångens bakre del nedåt och
dess spännklack släpper tändstiftsmutterns spänntand. Tändstiftet slungas då
fram av slagfjädern och patronen avfyras.
Vid omladdning förs slutstyckshandtaget först uppåt. Härvid dras tändstiftet
bakåt in i slutstycket ca 5 mm och slagfjädern trycks något samman. Under
senare delen av rörelsen uppåt glider slutstyckshandtaget mot lådans bakre
spännkurva. Slutstycket dras då något bakåt, varvid patronhylsan lossas från
patronläget och slutstyckets låsklackar lämnar lådans låsspår. När slutstycks-
handtaget därefter dras bakåt följer hylsan med. Hylsan hålls av utdragaren.
Under första delen av rörelsen bakåt trycker tändstiftsmutterns spänntand
ned avtryckarstångens spännklack och spänntanden glider bakom
spännklacken. Då slutstycket passerar den till vänster i lådan lagrade utkas-
taren, kastas hylsan ut åt höger. Slutstyckets rörelse bakåt hejdas, då slut-
styckets vänstra låsklack slår emot slutstycksspärren.
När slutstyckshandtaget åter förs framåt träffar slutstyckets främre nedre del
den översta patronen i magasinet och för denna in i patronläget. Under sena-
re delen av rörelsen framåt hakar tändstiftsmutterns spänntand upp sig på
avtryckarstångens spännklack. Härvid upphör tändstiftets rörelse framåt och
slagfjädern pressas samman. I fullt framfört läge förs slutstyckshandtaget
nedåt, varvid slutstyckets låsklackar glider in i låsspåren i lådan och slut-
stycket låses. Karbinen är klar för ny avfyring.
FUNKTION
26. 26
Riktmedel
RIKTMEDEL

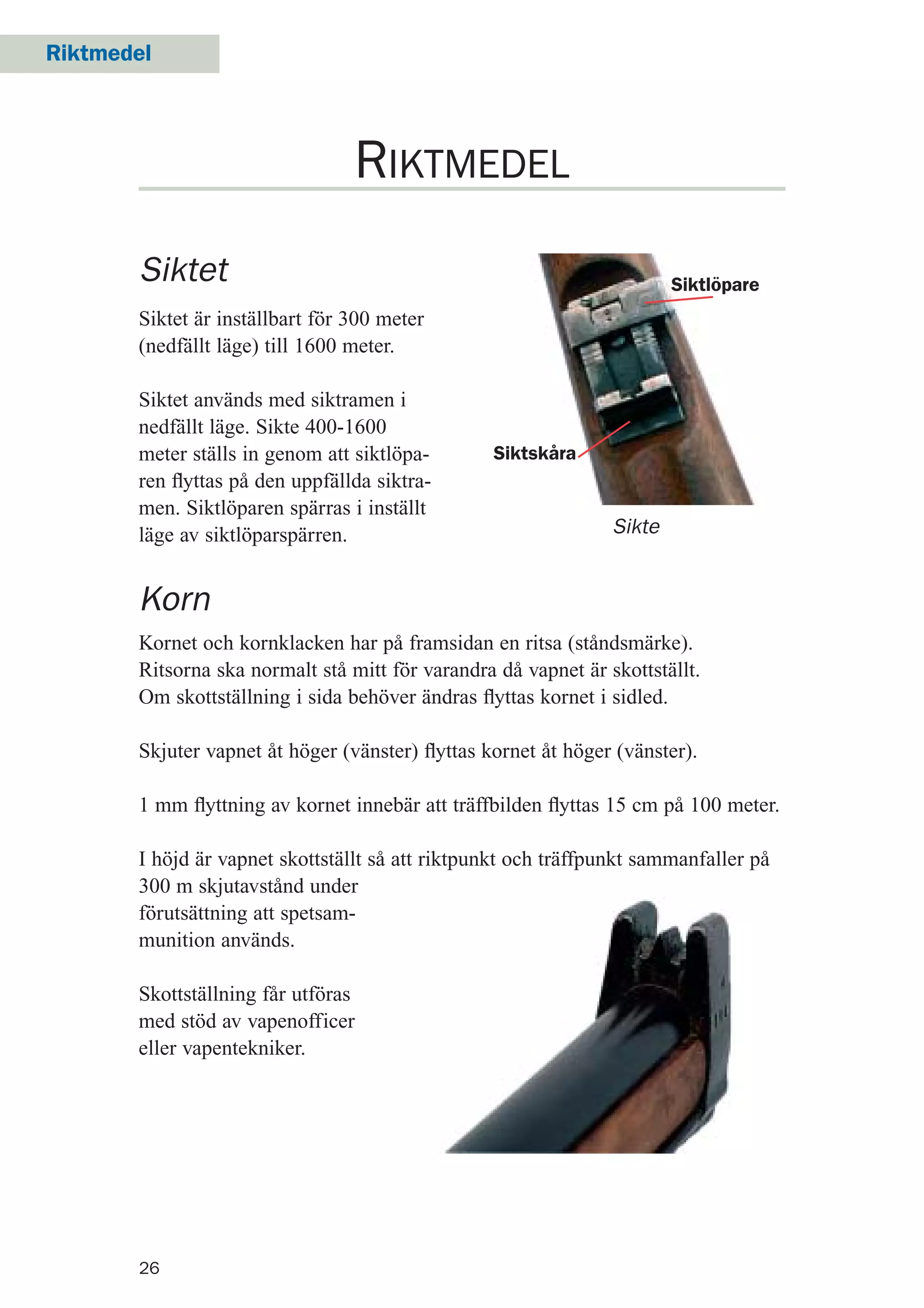

Siktet
Siktet är inställbart för 300 meter
(nedfällt läge) till 1600 meter.
Siktet används med siktramen i
nedfällt läge. Sikte 400-1600
meter ställs in genom att siktlöpa-
ren flyttas på den uppfällda siktra-
men. Siktlöparen spärras i inställt
läge av siktlöparspärren. Sikte
Korn
Kornet och kornklacken har på framsidan en ritsa (ståndsmärke).
Ritsorna ska normalt stå mitt för varandra då vapnet är skottställt.
Om skottställning i sida behöver ändras flyttas kornet i sidled.
Skjuter vapnet åt höger (vänster) flyttas kornet åt höger (vänster).
1 mm flyttning av kornet innebär att träffbilden flyttas 15 cm på 100 meter.
I höjd är vapnet skottställt så att riktpunkt och träffpunkt sammanfaller på
300 m skjutavstånd under
förutsättning att spetsam-
munition används.
Skottställning får utföras
med stöd av vapenofficer
eller vapentekniker.
Siktlöpare
Siktskåra
27. 27
Ammunition
Till karbin m/94-14 används följande ammunition:
M4006-106070 6,5 mm skarp patron m/94, projektil m/ 41 Prick.
M4006-106410 6,5 mm skarp patron m/ 94, spårljusprojektil m/ 41.
M4006-101900 6,5 Laddram.
M4950-061021 6,5 / 41 blindpatron används vid övning i ladda och patron ur.
Det är förbjudet att använda spårljusprojektil vid bevaknings-
tjänst!
AMMUNITION

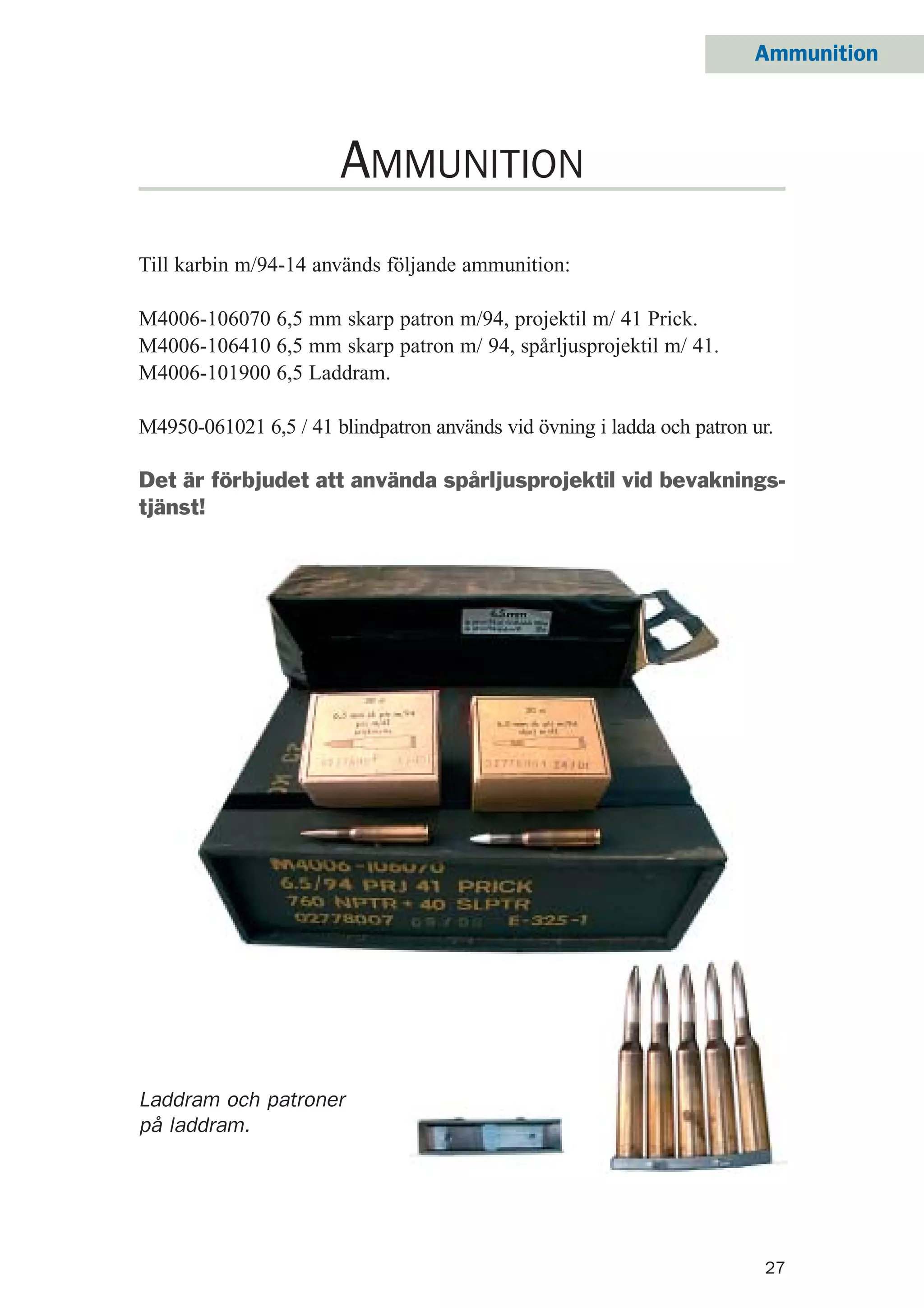

Laddram och patroner
på laddram.
28. 28
Handhavande

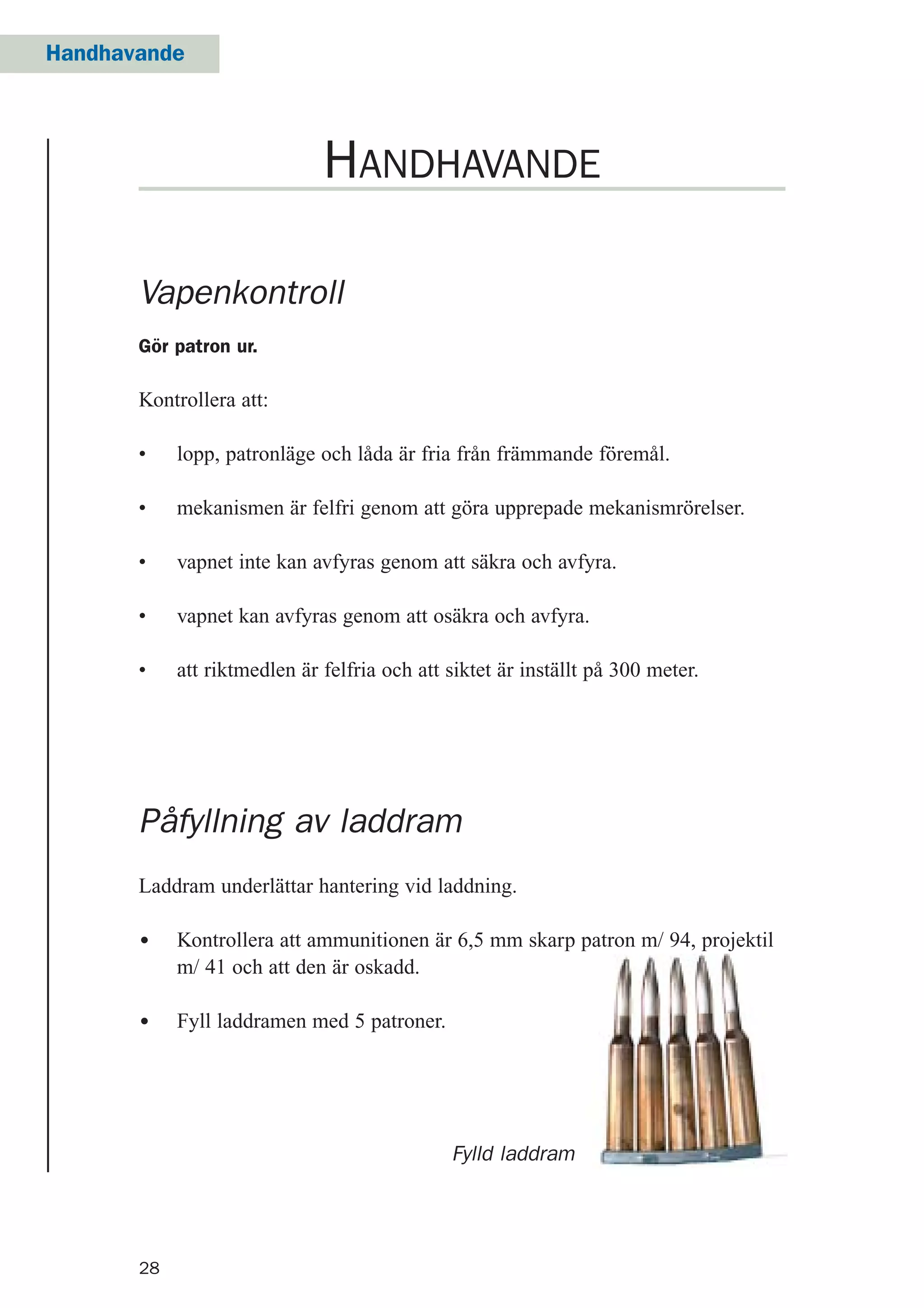

Fylld laddram
Vapenkontroll
Gör patron ur.
Kontrollera att:
• lopp, patronläge och låda är fria från främmande föremål.
• mekanismen är felfri genom att göra upprepade mekanismrörelser.
• vapnet inte kan avfyras genom att säkra och avfyra.
• vapnet kan avfyras genom att osäkra och avfyra.
• att riktmedlen är felfria och att siktet är inställt på 300 meter.
HANDHAVANDE
Påfyllning av laddram
Laddram underlättar hantering vid laddning.
• Kontrollera att ammunitionen är 6,5 mm skarp patron m/ 94, projektil
m/ 41 och att den är oskadd.
• Fyll laddramen med 5 patroner.
29. 29
Handhavande
Ladda
I stående ställning hålls vapnet med
vänster hand framför lådan, myn-
ningen snett uppåt och kolven
stödd mot karbinlivremmen.
1. Osäkra.
2. För slutstyckshandtaget uppåt
och dra slutstycket bakåt så
långt det går.
3. Sätt ett patronknippe med
laddramen i lådans laddram-
läge. Sätt tummen på översta
patronen tätt intill laddramen
och tryck ner patronerna i
magasinet.
Kontrollera att även den
översta patronen trycks
ner helt i magasinet.
Urfasning för tummen
30. 30
Handhavande

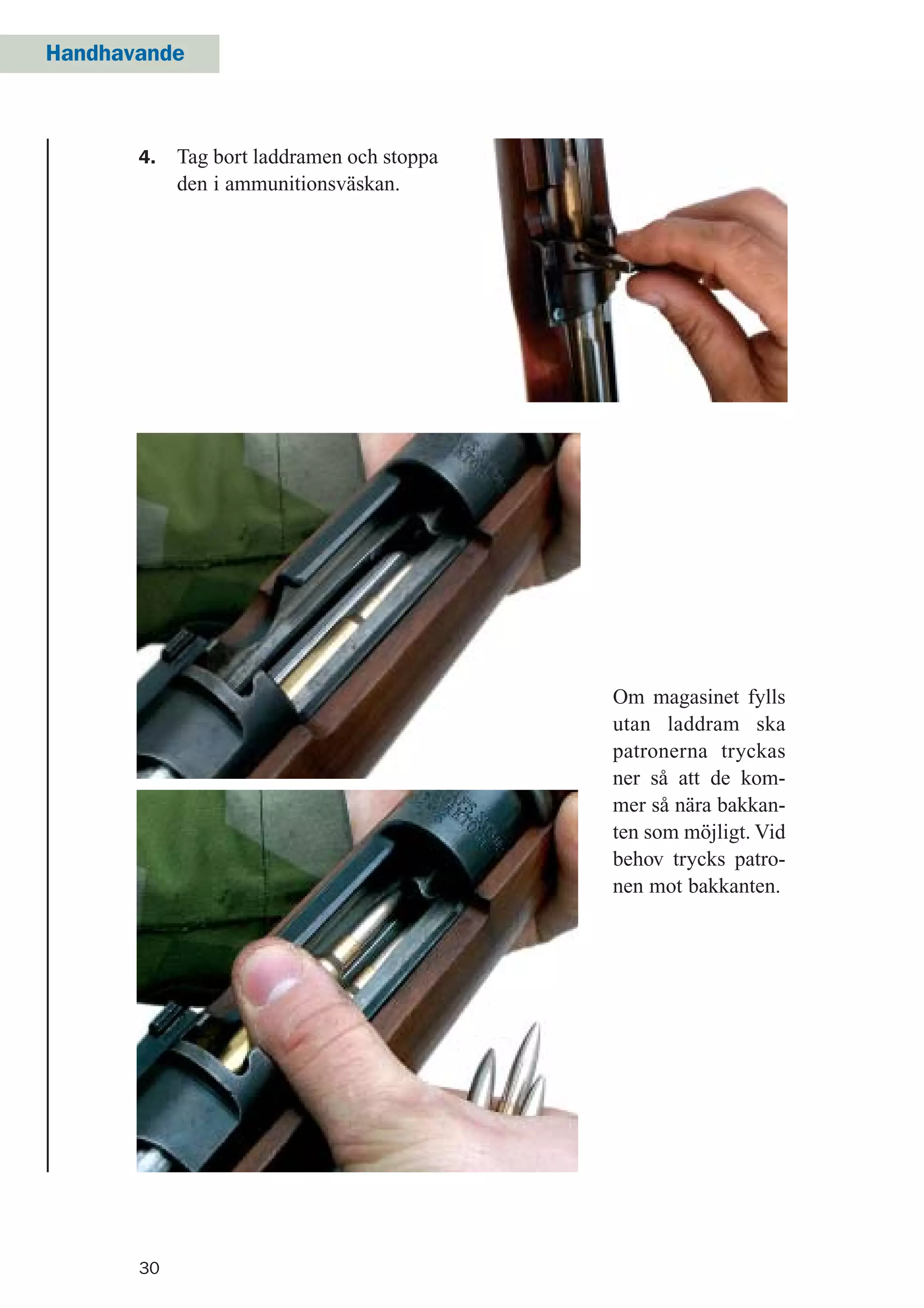

4. Tag bort laddramen och stoppa
den i ammunitionsväskan.
Om magasinet fylls
utan laddram ska
patronerna tryckas
ner så att de kom-
mer så nära bakkan-
ten som möjligt. Vid
behov trycks patro-
nen mot bakkanten.
31. Handhavande
31
5. Lägg handflatan mot hand-
tagets kula. För mekanismen
med kraft framåt och fäll
handtaget nedåt höger.
6. Säkra.
7. Ta ner vapnet.
I andra ställningar sker laddning på
samma sätt.
Då vapnet laddas för bevak-
ningstjänst (ingen patron i patron-
läget) trycks patronen ner så att
slutstycket kan föras fram över
ammunitionen. Se sid 23.
32. 32
Handhavande
Patron ur
Håll vapnet som vid laddning, men håll vänstra handen om lådan, så att fing-
rarna hindrar patronen från att kastas ur lådan.
1. Osäkra
2. För handtaget uppåt och dra slutstycket bakåt så långt det går. En patron
dras då ur patronläget och kastas ut åt höger av utkastaren. Patronen ska
stanna mot vänstra handens fingrar.
3. Ta patronen i vänster hand.
Mekanismrörelse
33. 33
Handhavande

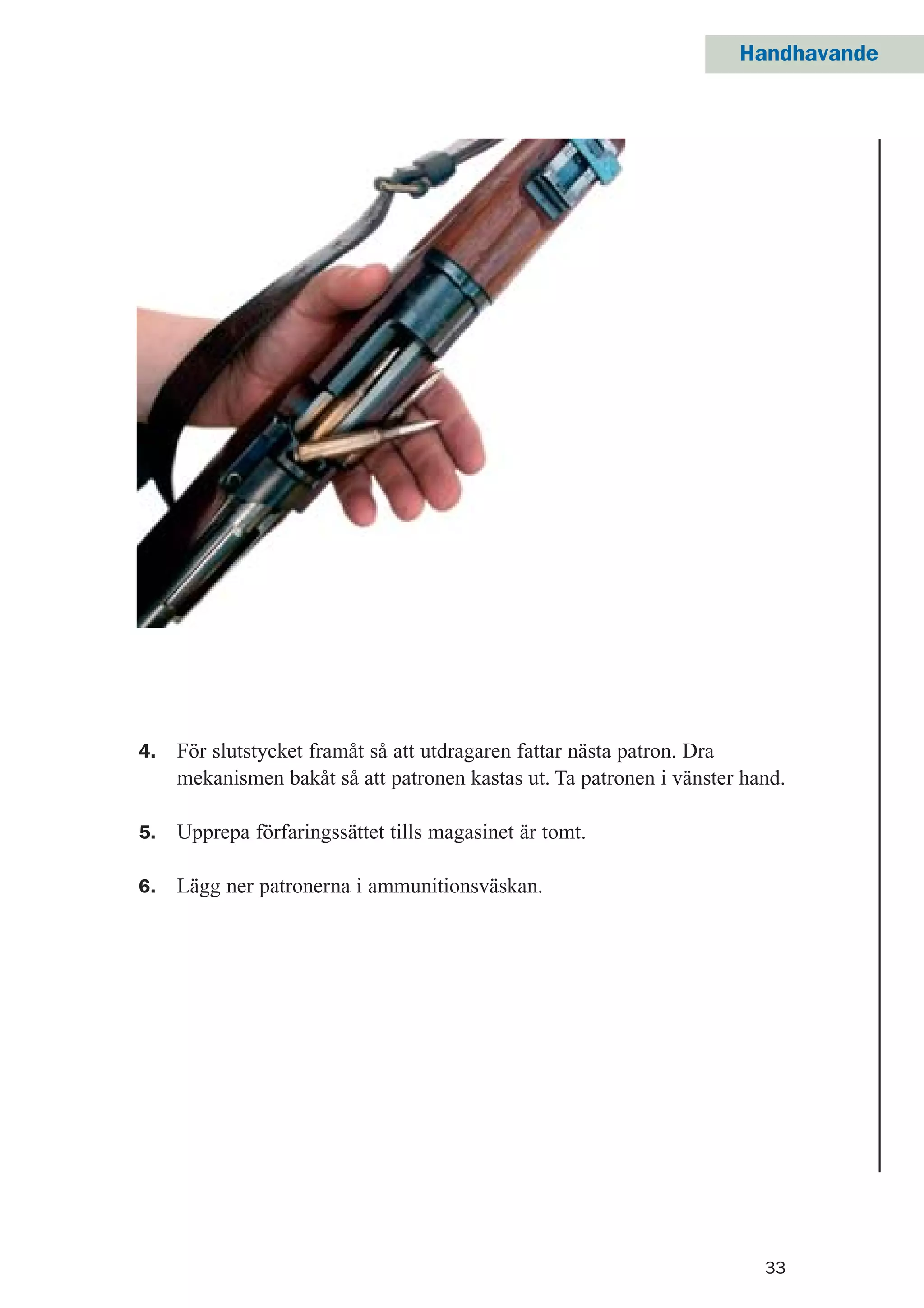

4. För slutstycket framåt så att utdragaren fattar nästa patron. Dra
mekanismen bakåt så att patronen kastas ut. Ta patronen i vänster hand.
5. Upprepa förfaringssättet tills magasinet är tomt.
6. Lägg ner patronerna i ammunitionsväskan.
34. 34
Handhavande

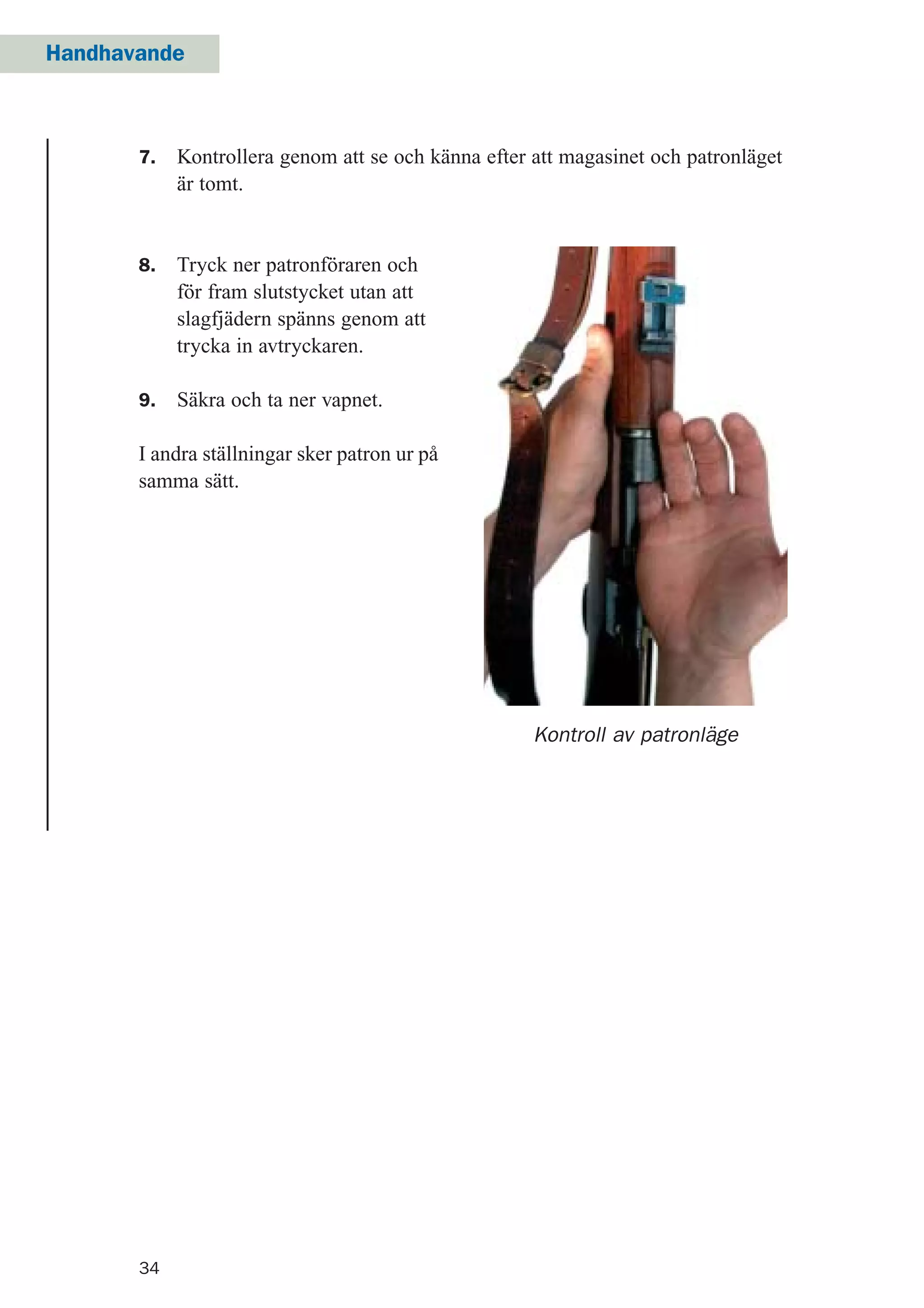

Kontroll av patronläge
8. Tryck ner patronföraren och
för fram slutstycket utan att
slagfjädern spänns genom att
trycka in avtryckaren.
9. Säkra och ta ner vapnet.
I andra ställningar sker patron ur på
samma sätt.
7. Kontrollera genom att se och känna efter att magasinet och patronläget
är tomt.
35. 35
Handhavande
Åtgärder vid eldavbrott
• Behåll vapnet i skjutriktningen.
• För slutstyckshandtaget uppåt och dra slutstycket bakåt så långt det går.
Kontrollera om en patron dras ut.
• Kontrollera att patronläget är tomt.
• Tryck därefter slutstycket framåt och fäll ned handtaget åt höger.
• Fortsätt eldgivningen eller säkra.
Om eldavbrott uppstår på nytt:
• Behåll vapnet i skjutriktningen.
• För handtaget uppåt och dra slutstycket bakåt så långt det går.
• Kontrollera om en patron dras ut.
• Kontrollera om det finns anslag i tändhatten.
• Finns det inget anslag ska tändstiftsspetsen kontrolleras.
Varning!
Risk finns för hylssprängning om ny patron matas fram
mot en patron som sitter kvar i patronläget.
36. 36

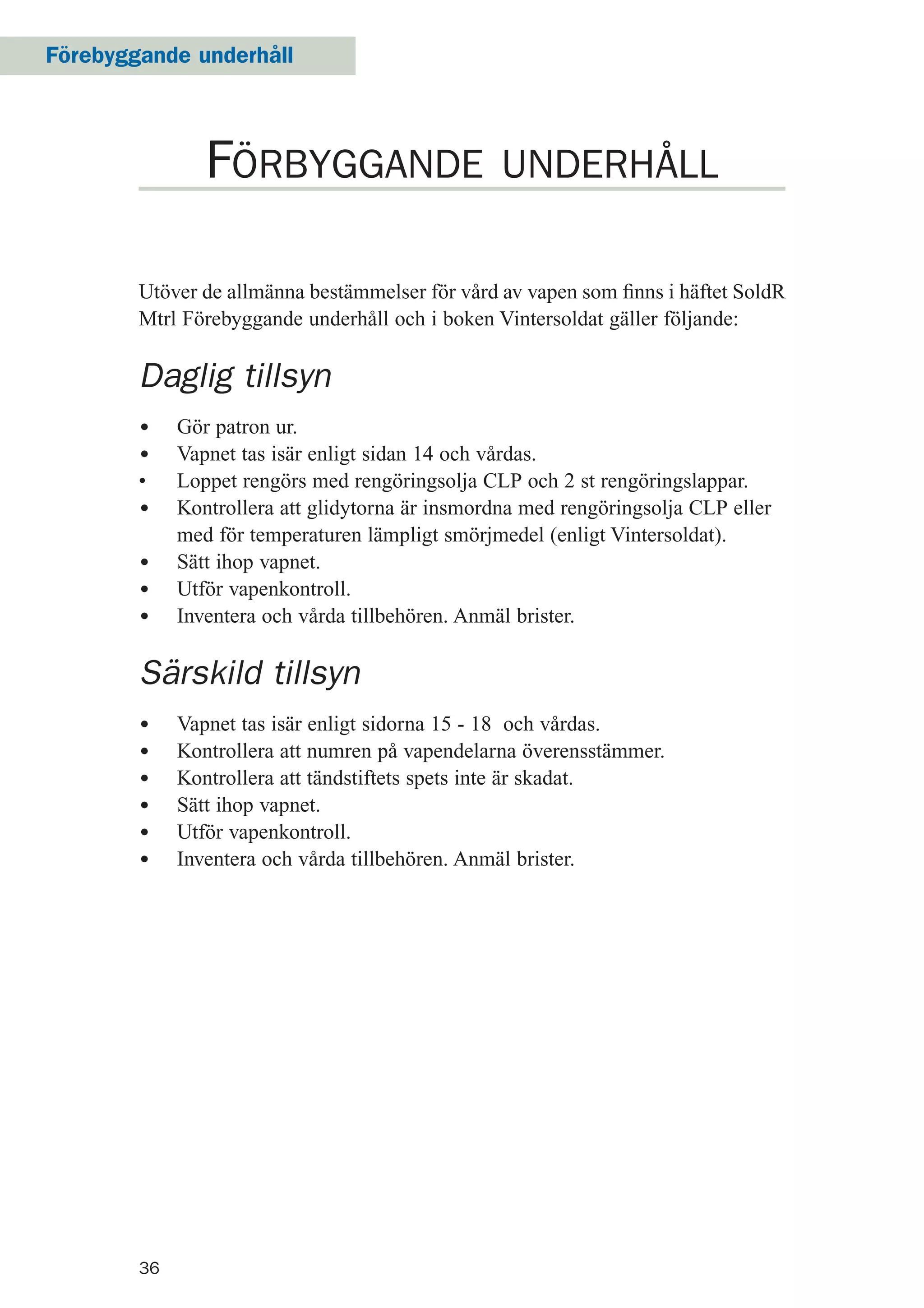

Förebyggande underhåll
Utöver de allmänna bestämmelser för vård av vapen som finns i häftet SoldR
Mtrl Förebyggande underhåll och i boken Vintersoldat gäller följande:
Daglig tillsyn
• Gör patron ur.
• Vapnet tas isär enligt sidan 14 och vårdas.
• Loppet rengörs med rengöringsolja CLP och 2 st rengöringslappar.
• Kontrollera att glidytorna är insmordna med rengöringsolja CLP eller
med för temperaturen lämpligt smörjmedel (enligt Vintersoldat).
• Sätt ihop vapnet.
• Utför vapenkontroll.
• Inventera och vårda tillbehören. Anmäl brister.
Särskild tillsyn
• Vapnet tas isär enligt sidorna 15 - 18 och vårdas.

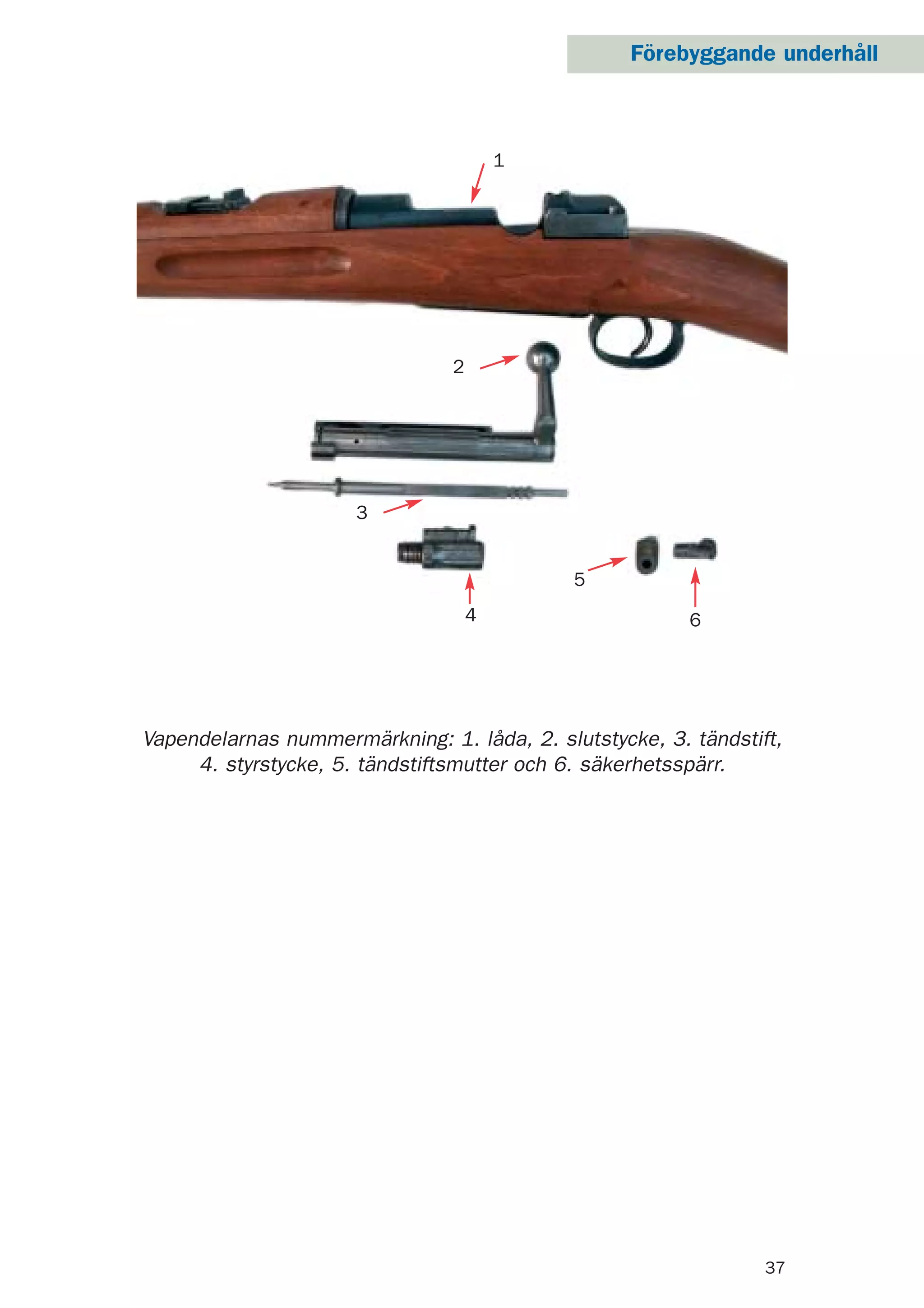

• Kontrollera att numren på vapendelarna överensstämmer.
• Kontrollera att tändstiftets spets inte är skadat.
• Sätt ihop vapnet.
• Utför vapenkontroll.
• Inventera och vårda tillbehören. Anmäl brister.
FÖRBYGGANDE UNDERHÅLL
