1. Лекция № 2.
Конструкция основных
элементов турбомашин,
сложность их геометрических
форм
02/26/14
1

2. 02/26/14

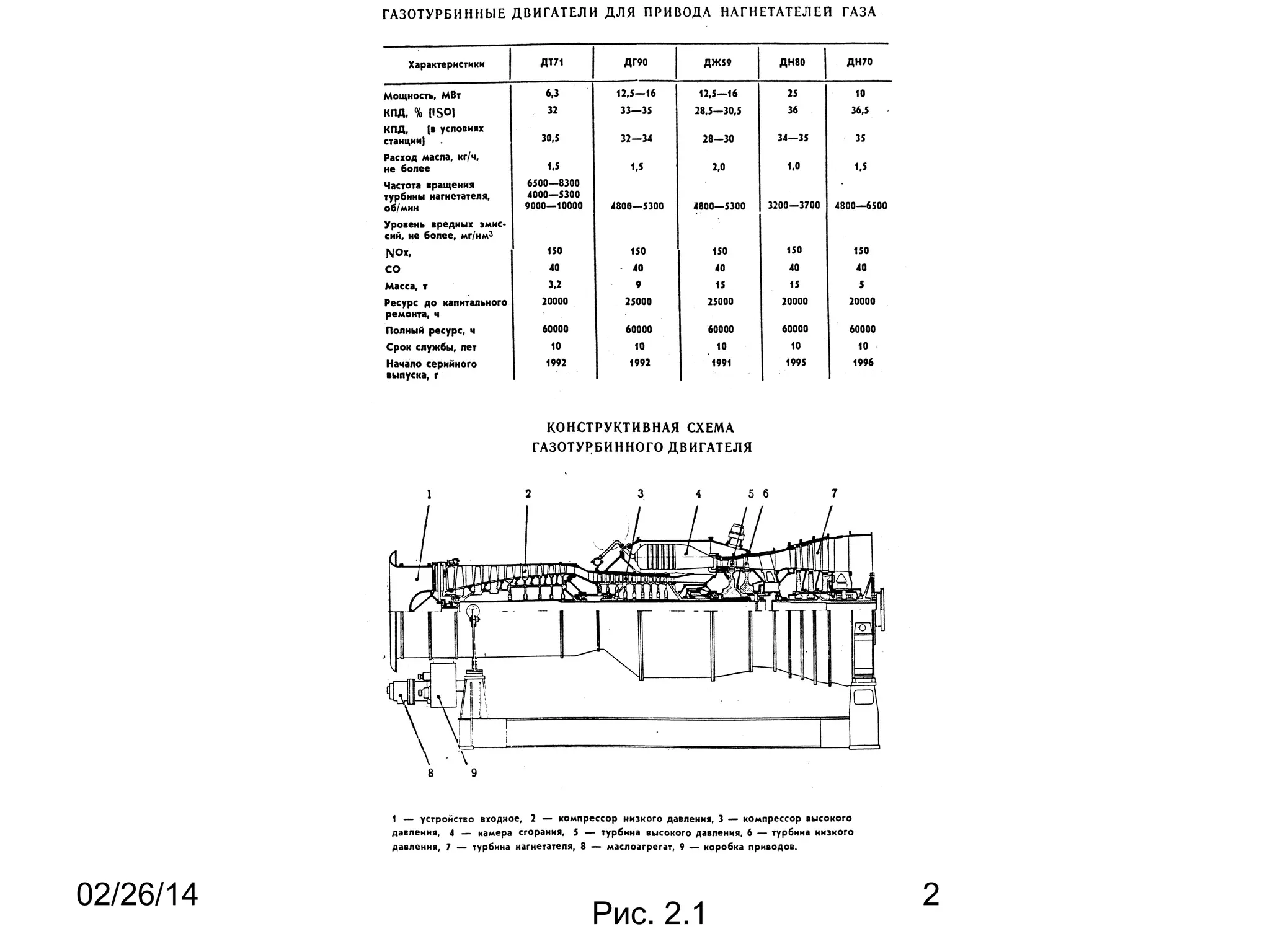

Рис. 2.1
2

3. Рис. 2.2
02/26/14
3

4. 02/26/14

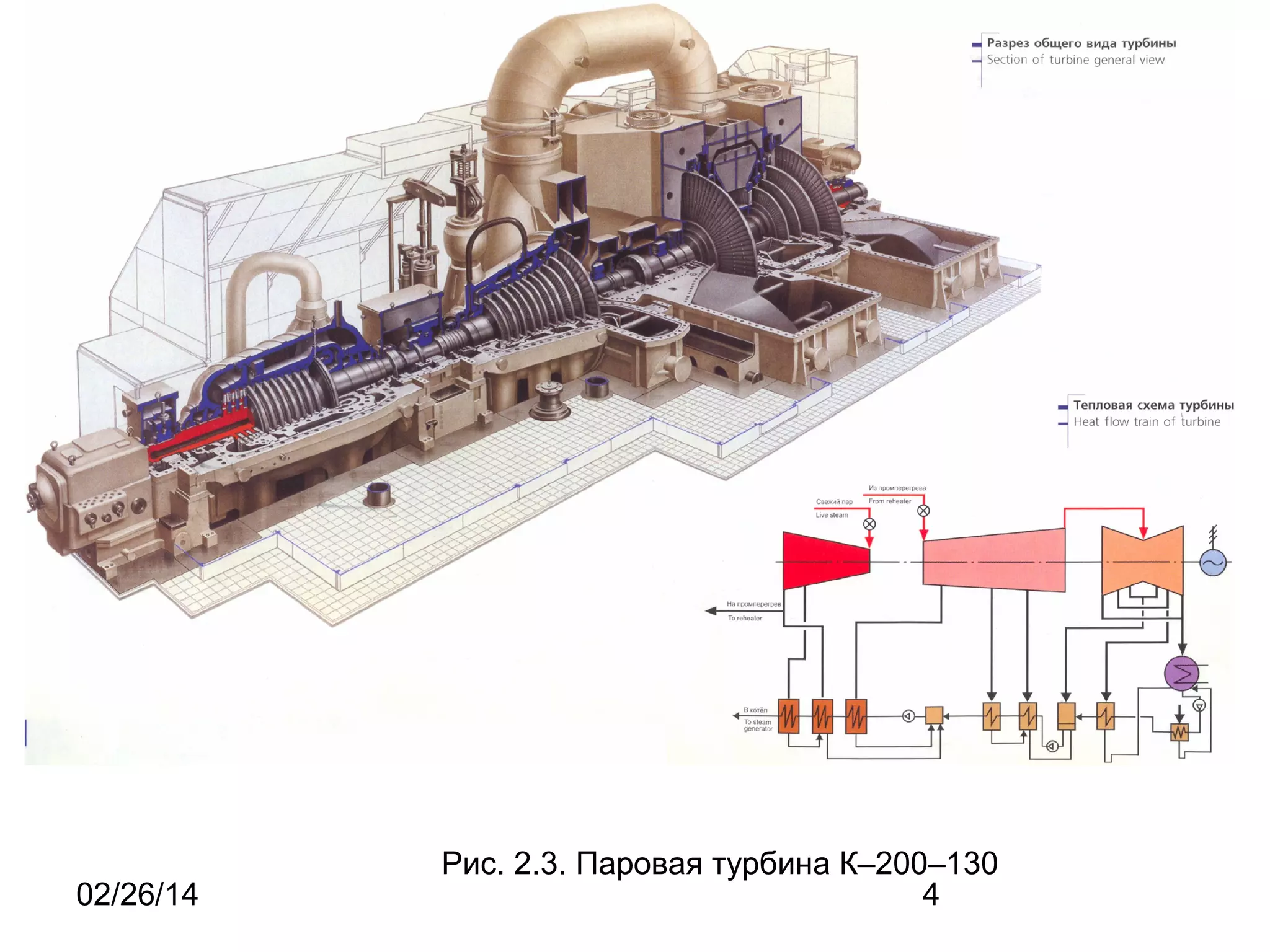

Рис. 2.3. Паровая турбина К–200–130
4

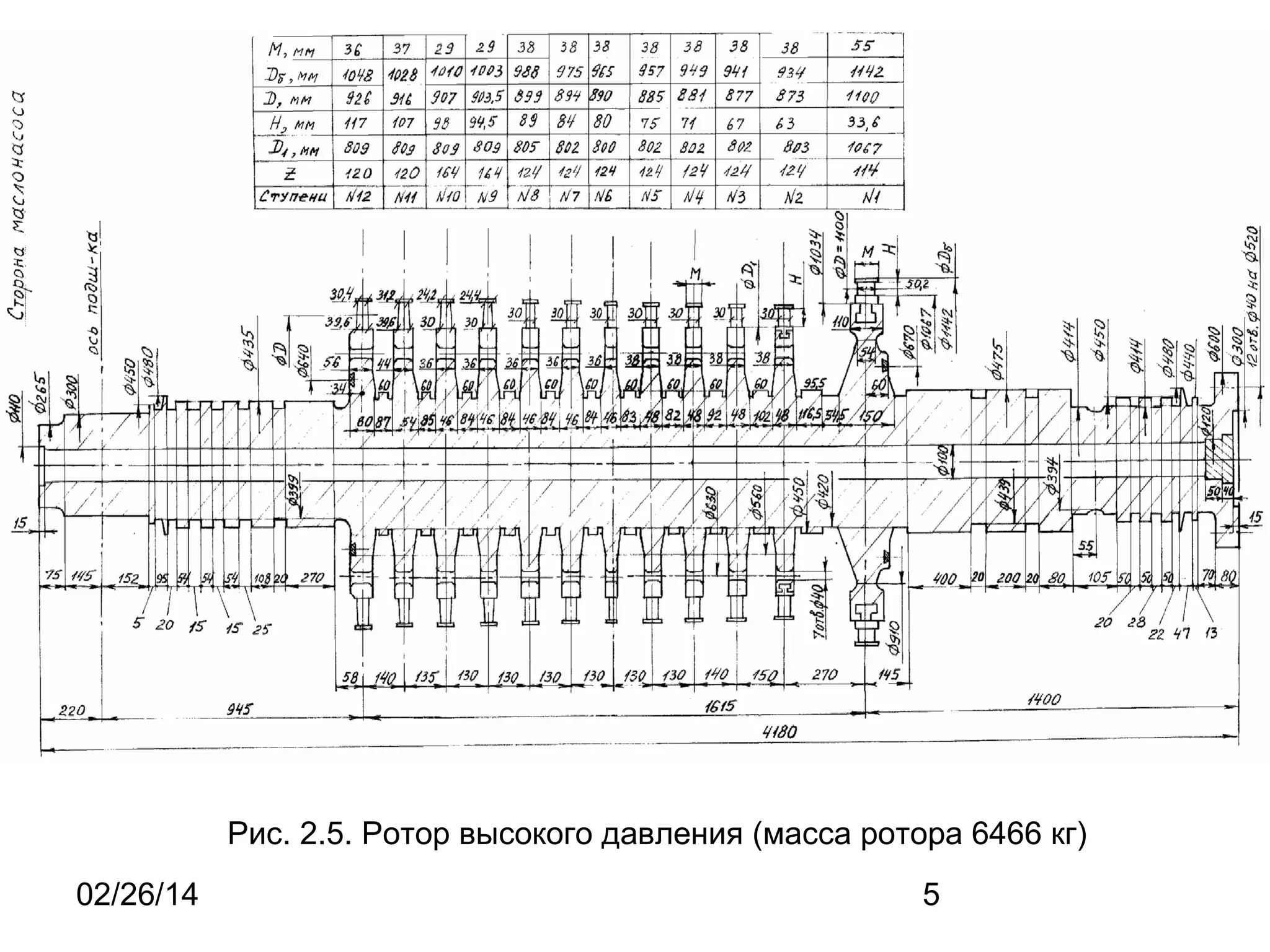

5. Рис. 2.5. Ротор высокого давления (масса ротора 6466 кг)
02/26/14
5

6. 02/26/14

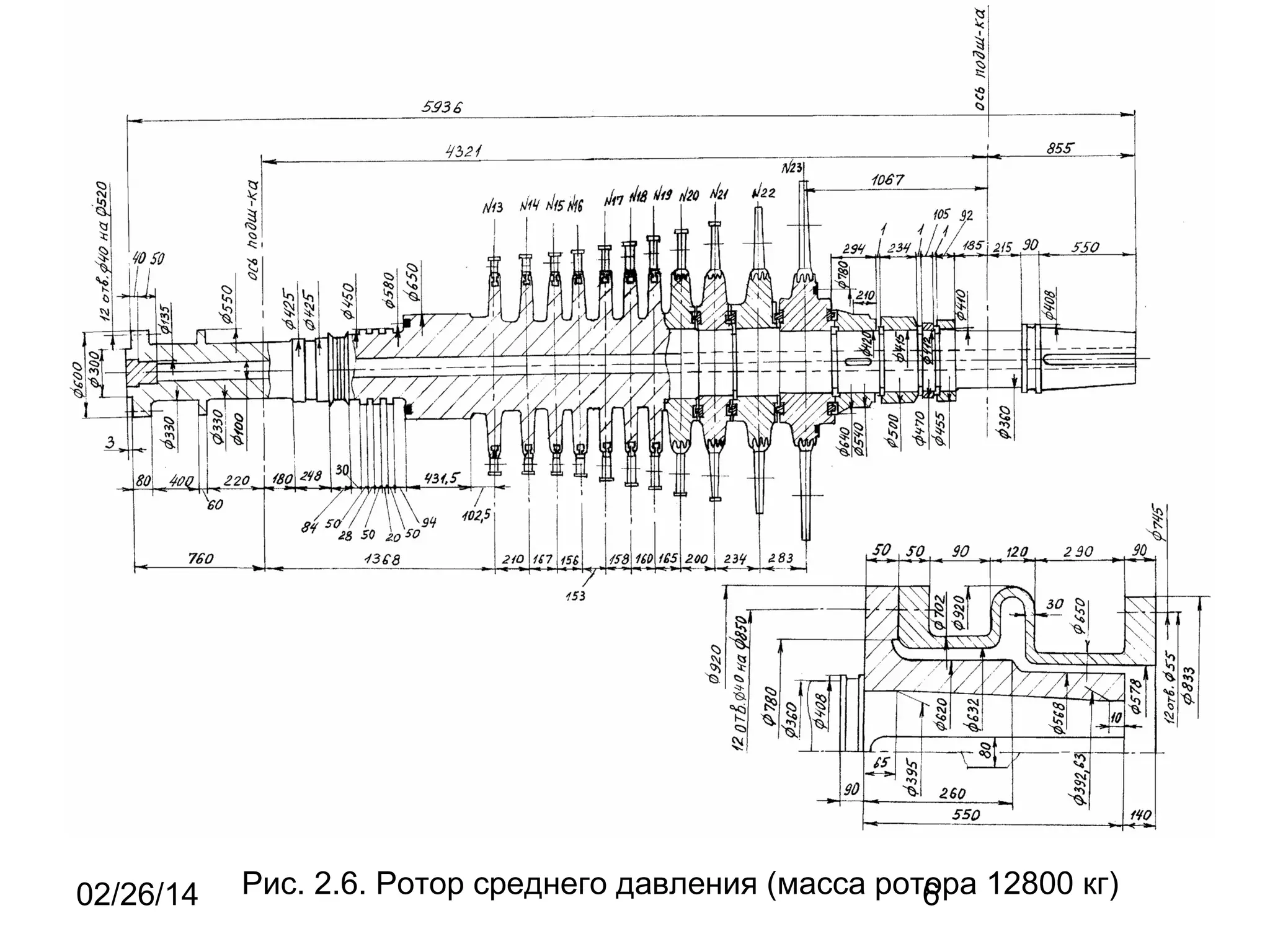

Рис. 2.6. Ротор среднего давления (масса ротора 12800 кг)
6

7. 02/26/14

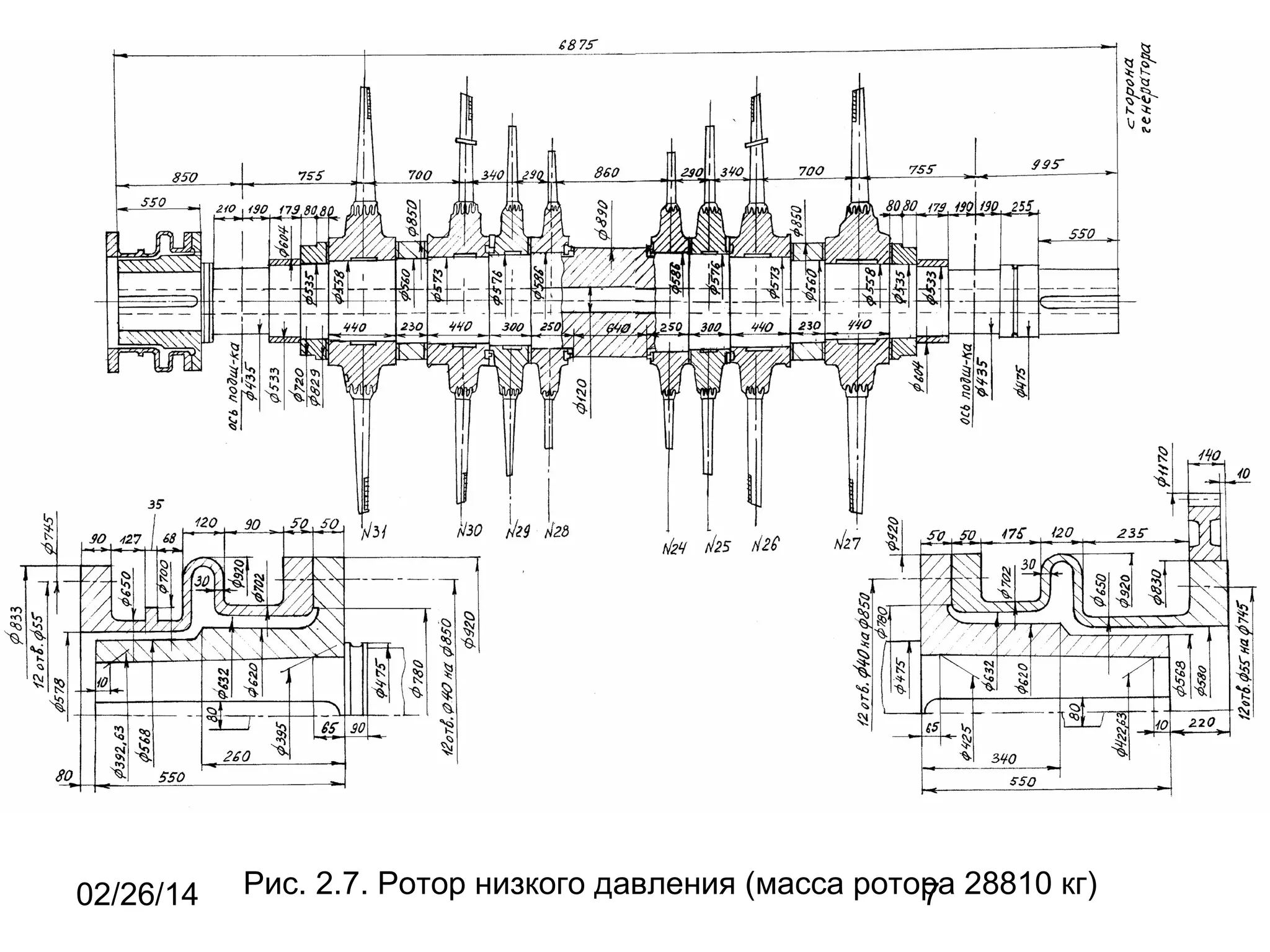

Рис. 2.7. Ротор низкого давления (масса ротора 28810 кг)
7
